При всем многообразии разных измерительных устройств самым главным является мультиметр. Этот устройство соединяет внутри себя функции нескольких разных измерительных устройств. До возникновения "мультиметра" такие универсальные приборы называли "АВОметрами", от исходных букв Ампер, Вольт, Ом. Предполагалось, что этот устройство предназначен для измерения напряжения, тока и сопротивления. Сначало так и было, АВОметр либо так его еще проще называли "тестер", мог определять только эти величины.
Тестеры, были аналоговыми, имели стрелочный индикатор на котором были нанесены разные шкалы для расчета характеристик электрических величин. Да, конкретно расчетов, так как шкала такового устройства была статичной, — например, шкала могла быть с делениями от 0 до 50Вольт, при измерении напряжения выше 50Вольт, требовался перерасчет, методом умножения делений шкалы на единицу вольт. Измерение величины сопротивления смотрелось еще "увлекательнее", но при получении способностей, работать с таким устройством выходило и достаточно хорошо.

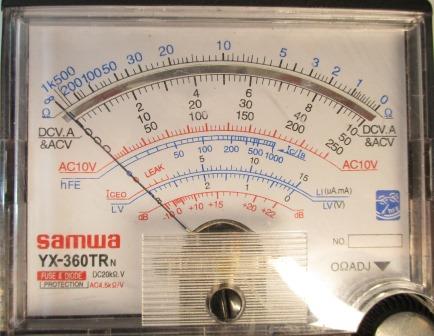

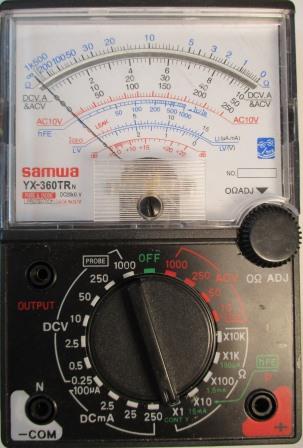

Измерительные шкалы аналогового тестера
попытайтесь сами разобраться , что обозначают эти измерительные шкалы
Стрелочные мультиметры еще можно повстречать в продаже, и если ты дочитаешь статью до конца, узнаешь в каком случае стрелочный мультиметр лучше цифрового. Развитие цифровых технологий позволило сделать устройство "цифровой мультиметр" принципно хороший от аналоговых АВОметров. Основным различием было то, что все электрические сигналы оцифровывались контроллером и выводились на цифровом индикаторе устройства в "готовом" не нуждающемся в перерасчёте виде. Другими словами, если мы измеряем напряжение 14,6Вольт, на цифровом индикаторе так и будет отображено 14.6V. Так же и с остальными величинами тока и сопротивления, данные выводятся в обычном цифровом формате и ненужно разламывать голову производя в ней (голове) вычисления. Мультиметры, сразу захватили почтение у всей электронной братии, не только лишь удобством использования, но и тем, что не считая главных величин, напряжения, тока и сопротивления, цифровые "тестеры" получили дополнительные функции — измерений емкости конденсаторов, интегрированные генераторы частоты, измерение температуры, интенсивности освещения и еще много чего другого, и чем дороже мультметр, тем больше функционала в нем заложено. Вроде бы не был прост процесс работы с мультиметром, для начинающего электронщика, следует знать, как верно и неопасно создавать измерения этим устройством.
Извини меня читатель, за настолько длительное вступление, но оно было нужно для осознания того с чем ты будешь на данный момент знакомится, а может быть и работать долгие и длительные годы.
Как воспользоваться цифровым мультиметром

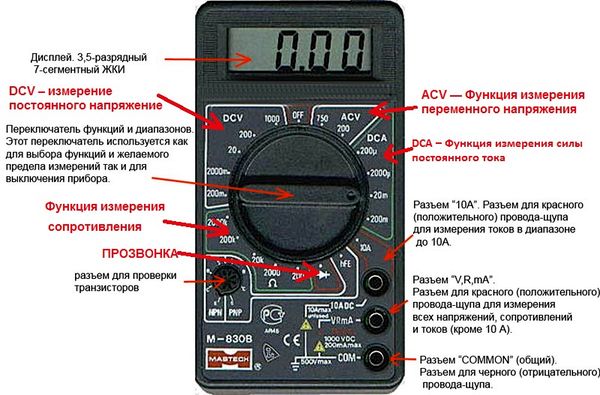

Для примера возьмем не самый непростой мультиметр, который имеет все нужные измерительные функции. Такового примера будет полностью довольно, дабы научиться воспользоваться хоть каким другим цифровым мультиметром. Что все-таки представляет собой мультиметр — э то устройство на корпусе которого находятся органы управления и контроля:

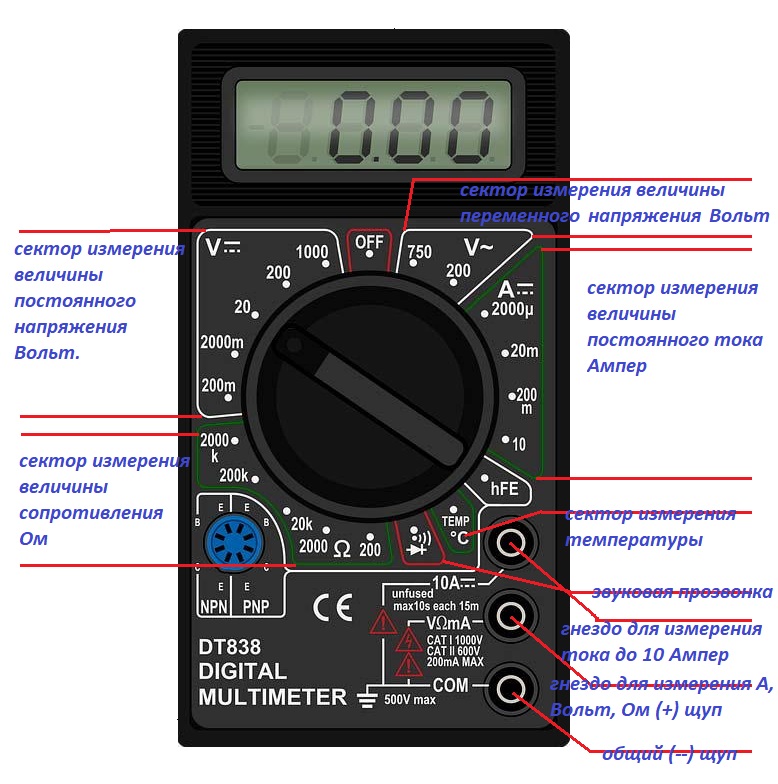

1. переключатели режимов и выбора измеряемой величины 2. гнезда для подключения измерительных проводов(щупов) 3. индикатор отображения инфы приобретенной при измерении
Все Мультиметры очень похожи, в центре корпуса находится "крутилка" переключатель режима работы. Вокруг переключателя нанесены сектора в каких можно выбирать методом вращения ручки переключателя те величины которые для тебя нужно измерить на этот момент. Гнезда созданные для подключения измерительных щупов имеют обозначения:
Гнездо COM — является общим для всех характеристик измерения и минусовым (-) щупом (темного цвета) устройства.
Гнездо VΩmA — общее гнездо для измерения всех величин и является плюсовым (+) щупом (красного цвета) мультиметра.
Гнездо А — в это гнездо нужно подключать плюсовой щуп при измерении величины тока неизменного напряжения выше 2х Ампер, но менее 10Ампер.
Как измерить напряжение мультиметром
Пример №1. Неизменный ток — и змерение величины Для тебя необходимо измерить величину неизменного напряжения. Переключатель выбора режима устанавливаем в секторе величины измерения
неизменного напряжения Вольт, при всем этом, если для тебя совсем неведома величина измеряемого напряжения, нужно начинать с большего предела измерения напряжения, в этом случае 1000 либо 200Вольт. Если напряжение окажется существенно меньше, этих величин, нужно уменьшить предел измерения, для получения более четкого значения измеряемого напряжения. Подключаешь щупы — черный в гнездо — COM — красный в гнездо — VΩmA. Красный щуп устройства подключаешь к положительному полюсу источника напряжения, черный к отрицательному.
Если ты перепутаешь полюсовку (черный на + а красный на -) ничего ужасного не произойдет, но, итог будет со знаком минус либо заместо индикации величины напряжения на дисплее монитора будет символ минус (-), это находится в зависимости от модели мультиметра.
Пример№2. Переменный ток — измерение величины Для того дабы измерить напряжение переменного тока, нужно: Переключатель выбора режима устанавливаем в секторе величины измерения переменного напряжения Вольт, при всем этом, если для тебя совсем неведома величина измеряемого напряжения, нужно начинать с большего предела измерения напряжения, в этом случае 750Вольт.
Если напряжение окажется существенно меньше, этой величины, нужно уменьшить предел измерения, для получения более четкого значения измеряемого напряжения.
При измерении величины переменного напряжения нет необходимости соблюдать полярность, другими словами, щупы к источнику питания, можешь подключать произвольно.
Пример №3. Как измерить силу тока мультиметром "Ампер" Измерение величины тока начинают так же с переключения режима измерения тока на больший предел, после этого по мере надобности предел измерения мультиметра уменьшают для получения более четких показаний.

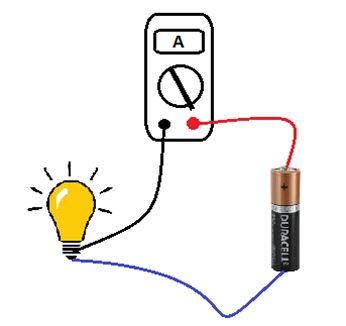

При измерении тока, мультиметр подключают последовательно в разрыв цепи питания нагрузки. Удобнее подключить красный щуп мультиметра к плюсу источника питания, а черный щуп к нагрузке.
Для измерения огромных величин тока (контроль зарядки авто аккума) нужно красный щуп переключить в гнездо с маркировкой – 10А. Длительное измерение тока большой величины может вызвать перегрев внутреннего шунта мультиметра, и как следствие выход устройства из строя.
Пример №4 Как измерить сопротивление мультиметром Измерение величины сопротивления резисторов Проверка номинала резисторов не представляет особенной трудности. Нужна переключение режима работы устройства в режим измерения сопротивления, в случае, когда номинал резистора неизвестен, начни с большего предела. Тщательно о измерении номинала и проверке резисторов в моей статье Что такое резистор
Как прозванивать мультиметром, проверка состояния электрической цепи “прозвонка”. Ремонт электроники содержит в себе такую функцию как "прозвонка" цепей и радиоэлектронных компонент. Активизируется эта функция установкой переключателя режима работы мультиметра в положение:
в этом случае устройство позволяет прозванивать целостность электрических проводов, электроконтактов, нагревательных частей и почти все другое. В этом режиме очень комфортно инспектировать исправность таких полупроводниковых устройств как диодик , стабилитрон , биполярный транзистор и пр. Для удобства использования, в режиме прозвонки находится звуковой сигнал, который позволяет не отвлекаться на показания устройства в случае когда не нужна высочайшая точность измерения а только нужно убедиться в целостности проводника иликонтакта к примеру: при проверке огромного количества проводов и контактов — в многожильном кабеле. Щупы устройства в режиме прозвонки, должны быть подключены так же, как и при измерении напряжения.
Это главные функции прбора под общим заглавием “Мультиметр” которые для тебя следует знать и уметь использовать на практике. Сейчас, когда ты осилил эту статью до конца, за твое терпение расскажу для тебя кое что дополнительно. Вместе с цифровыми мультиметрами используют и аналоговые стрелочные измерительные приборы. Зачем необходимы такие анахронизмы? Дело в том, что цифровые мультиметры вроде бы притормаживают, выдают четкое показание не сходу, а по прошествии некоторого времени. Когда измеряются статические характеристики разных величин — это не вызывает каких — или неудобств, но если показания будут резко изменяться на малозначительную величину, цифровой мультметр не успеет отреагировать и момент просадки либо резкого броска напряжения может остаться незамеченным. Аналоговый "стрелочный" устройство в таковой ситуации отреагирует фактически одномоментно, стрелочка успеет дернутся в ту либо иную сторону указывая на вероятную делему источника питания. Следующий плюс стрелочных устройств проявляется когда необходимо проверить переменный резистор . Показания цифрового мльтиметра при вращении ротора переменного резистора, будут изменяться скачкообразно, и проверить плавность конфигурации сопротивления переменного резистора очень трудно. Стрелка аналогового устройства при проверке переменного резистора, передвигается плавненько, вроде бы прямо за ползунком, и мельчайшее нарушение контакта в токопроводящем слое резистора отразится на ее перемещении. В общем специально стрелочный мультиметр получать не непременно, но если для тебя он достанется совсем случаем, не отрешайся, он может для тебя понадобится. И самое главное, такие аналоговые приборы могут работать без батареек.
Сейчас об очень принципиальном, о том как неопасно и как верно воспользоваться мультиметром.
При воззвании с измерительными устройствами нужно соблюдать правила техники безопасности. Пристально смотри за переключателем режима работы мультиметра. Если ты, при проверке напряжения переключишь устройство в режим измерения тока, произойдет куцее замыкание и мультиметр вероятнее всего выйдет из строя. Такая же участь ждет его при измерении напряжения, когда переключатель режима находится в секторе измерения сопротивления либо прозвонки. Возьми за правило, после проведения измерений, выставь переключатель режимов в положение ВЫКЛ. Сначала работы с устройством, проверь целостность соединительных проводов и измерительных щупов.
Как воспользоваться обычным цифровым мультиметром: аннотация для чайников
Универсальные цифровые измерители, по другому называемые мультиметрами, стали неподменными ассистентами многих радиолюбителей и электриков. Невзирая на богатство режимов, работать с ними вправду просто и сейчас мы хотим предложить очень полную аннотацию по использованию этих устройств.
Осматриваем корпус и элементы управления

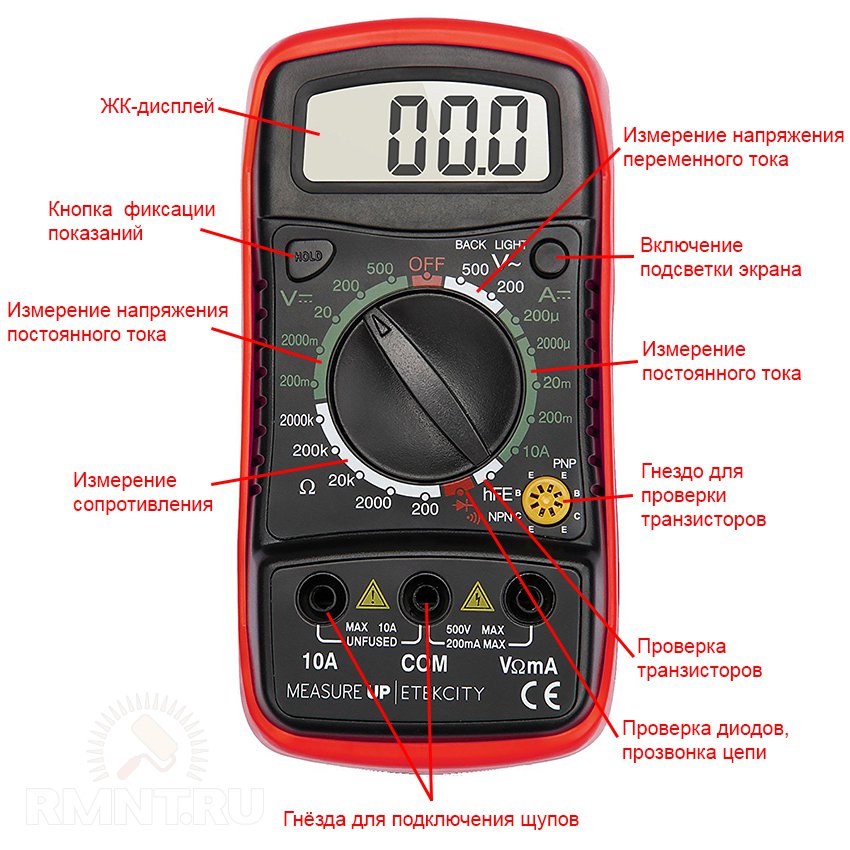

Абсолютное большая часть цифровых мультиметров имеет похожий внешний облик и размещение частей управления и индикации. Необходимо отметить, что применяемая эргономичность оказалась очень успешной и комфортной в работе.

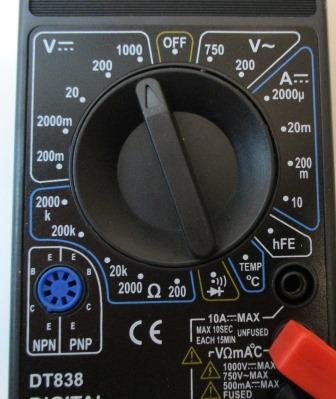

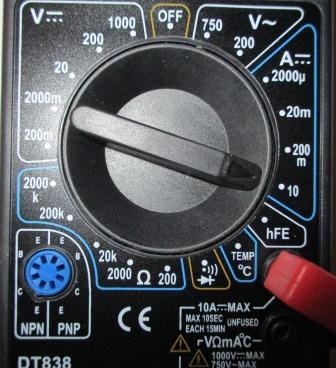

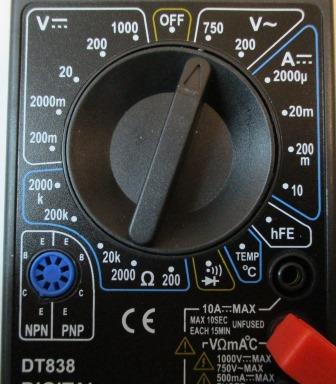

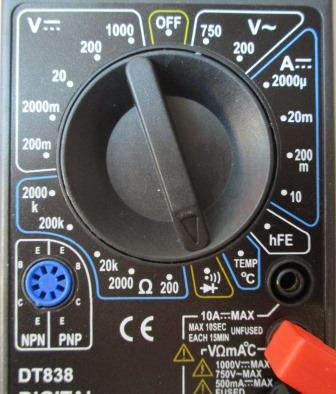

По центру размещен основной переключатель — диск с продольной ручкой, которая сразу служит указателем позиции с необходимым режимом. Сами режимы и спектры измерений нанесены в виде надписей по кругу от переключателя. Для удобства примыкающие режимы объединены в группы (надписи обведены рамкой), снутри каждой можно переключаться между пределами измерений.
Направьте внимание, что сам переключатель может быть сквозным, другими словами с обеих сторон указателя имеются схожие надписи. Другими словами, для выбора доступна только половина оборота. Обычно такая схема применяется на токовых клещах, мультиметры же в основной собственной массе имеют полные 360º для выбора подходящего режима.
Кроме этого, мультиметр имеет ЖК-дисплей. Вокруг него могут быть размещены дополнительные кнопки, включающие подсветку монитора и некоторые дополнительные функции. Одна либо несколько дополнительных кнопок устройства могут быть размещены на боковых гранях устройства.

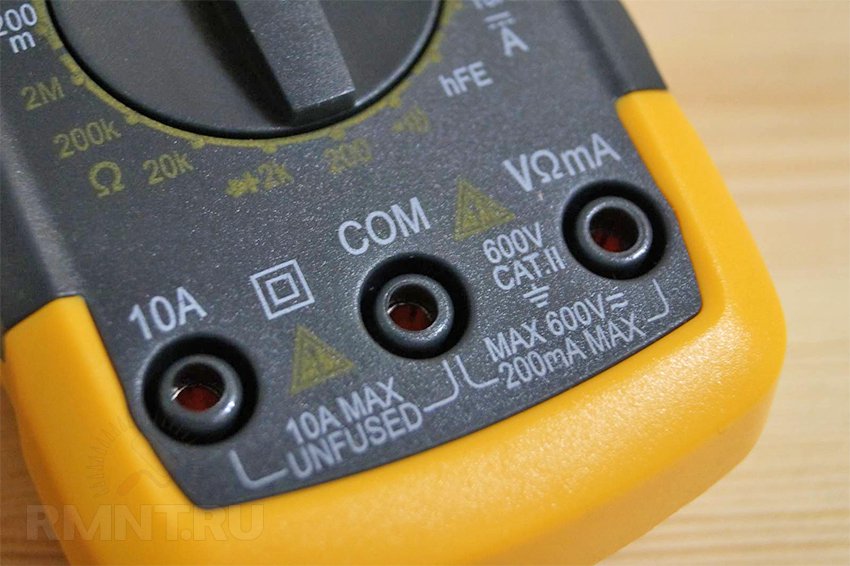

В нижней части корпуса размещены несколько отверстий с разъёмами для подключения щупов. Разъём с надписью СОМ — это общий отрицательный контакт для подключения чёрного щупа. Другие разъёмы (обычно их два) применяются для подключения красного щупа: один для широкого ряда измерений и один дополнительный (подписанный А либо ADC) для измерения больших значений силы тока.
Измерение напряжений

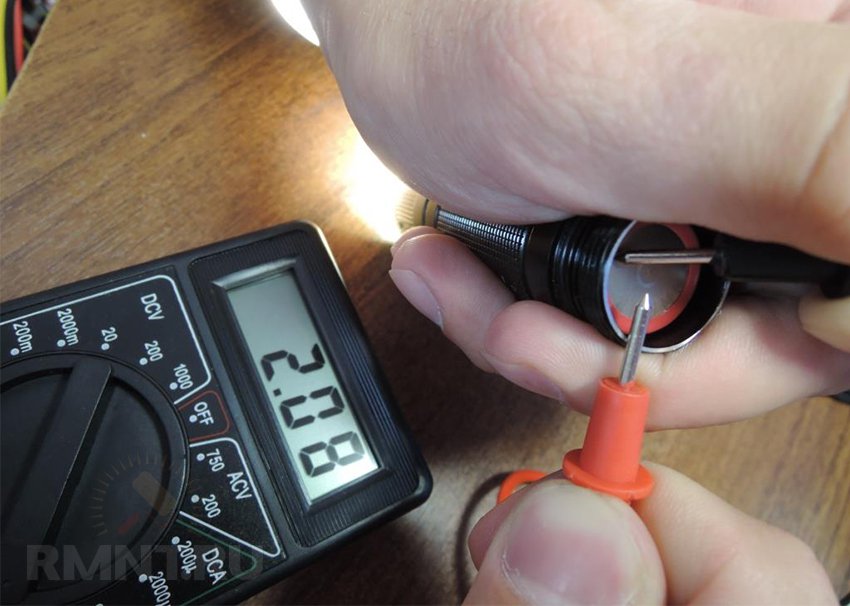

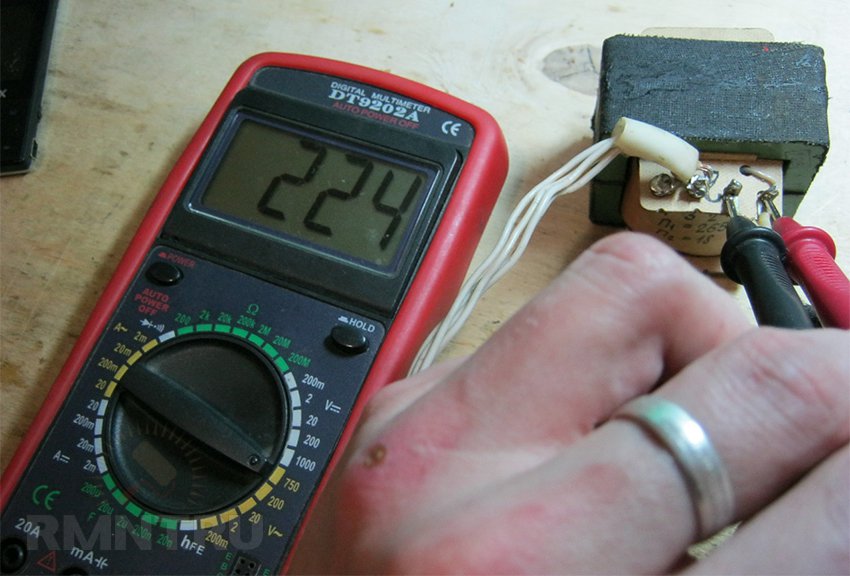

Более просто измерить мультиметром напряжение. Для этого предусмотрены две группы измерений: DCV для неизменного и пульсирующего тока и ACV для переменного. В последнем режиме полярность щупов можно не соблюдать, ибо переменный ток полярности как такой не имеет.
Пределы измерений у всех мультиметров различные, обычно DC меряют до 1000 вольт, а АС до 700 либо 750 вольт. При всем этом диапазонов измерений несколько и, например, при попытке измерить в пределе до 20 В более высочайшее напряжение устройство просто выдаст неправильные показания. А вот определять напряжение заранее выше наибольшего предела точно не стоит, устройство просто выйдет из строя. Для некоторых моделей превышение на 100–200 В не приводит к смертельному финалу, но всё же рисковать не стоит.
Измеряя неизменный и пульсирующий ток, полярность необходимо соблюдать. Это собственного рода возможность найти полярность неведомого источника: если щупы спутать, то перед значением напряжения появится символ «минус». На всякий случай напомним, что напряжение определяют с параллельным подключением устройства.
Как применять интегрированный омметр

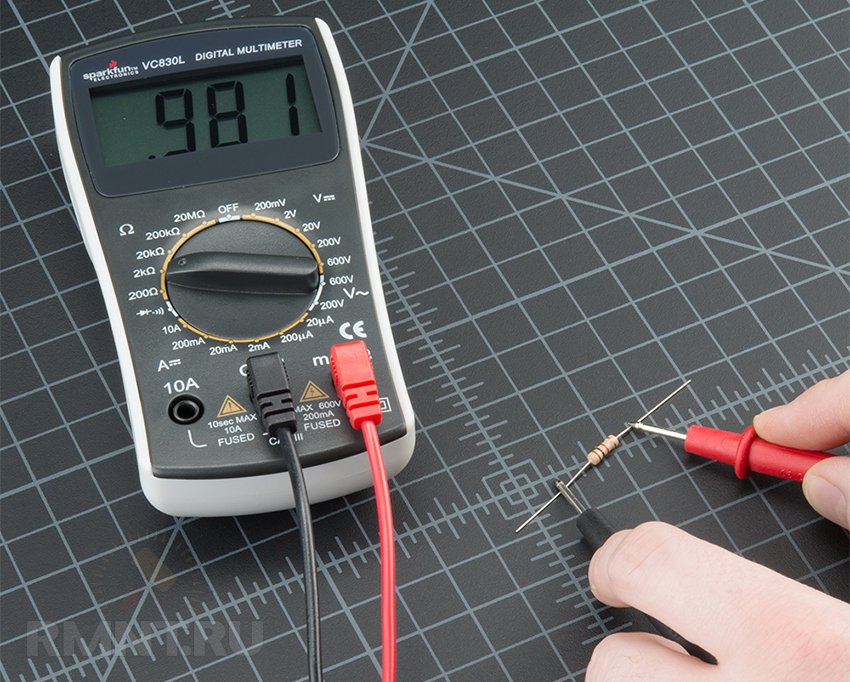

В мультиметре более нужной считается функция измерения сопротивлений. Обычно группа диапазонов встроенного омметра находится в нижней части круга режимов, обозначена эмблемой Ω (Омега) и разбита на спектры от 100 либо 200 Ом до нескольких сотен кОм. Время от времени даже имеется возможность определять до 10–20 МОм через отдельный разъём для подключения положительного щупа (External Unit) и с подключением наружного источника питания.
При выборе различных пределов устройство продолжает выдавать корректные показания, изменяется только положение точки-разделителя и, соответственно, количество десятичных разрядов. Но если предел измерения намного меньше измеряемого сопротивления, то устройство не выдаст вообщем никаких показаний.

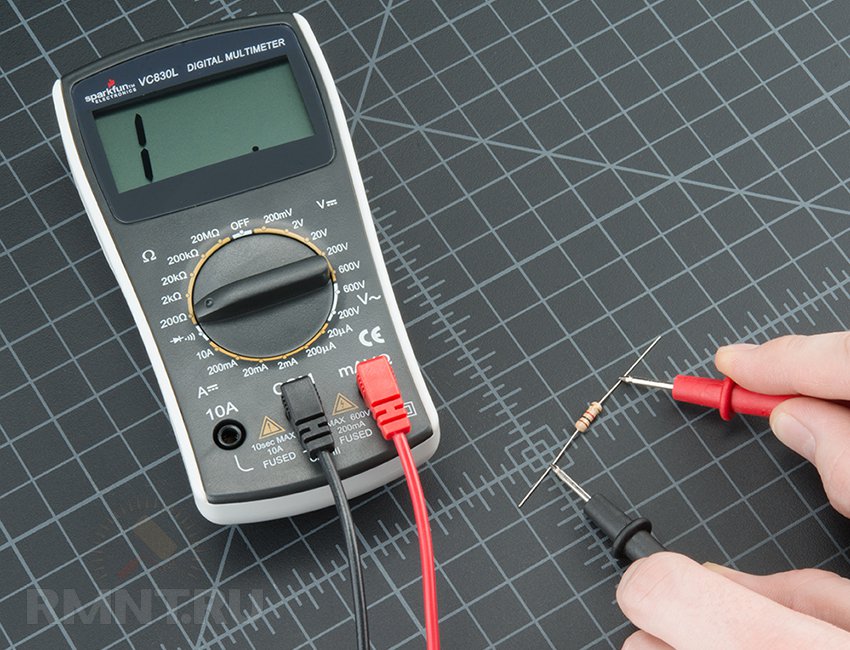

Если сопротивление измеряемого резистора непонятно, лучше двигаться от наименьшего предела к самому высочайшему. Точность измерения сопротивлений у большинства мультиметров низкая, около 1–2%. При естественном допуске резисторов в 5–10% отклонение от заявленного номинала может быть очень значимым. И чем выше спектр измеряемых значений, тем больше погрешность, в особенности это справедливо для режима мегаомметра.
При измерении сопротивлений необходимо учесть ещё два факта. Во-1-х, при разряженном аккуме точность показаний может быть очень низкой. Во-2-х, если вы меряете очень низкие сопротивления (единицы и 10-ки Ом), учитывайте собственное сопротивление устройства и щупов, которое определяется при замыкании щупов накоротко. Также при измерении сопротивлений более четкое значение указывается через 3–5 сек, а не сходу.
Меряем силу тока в цепи

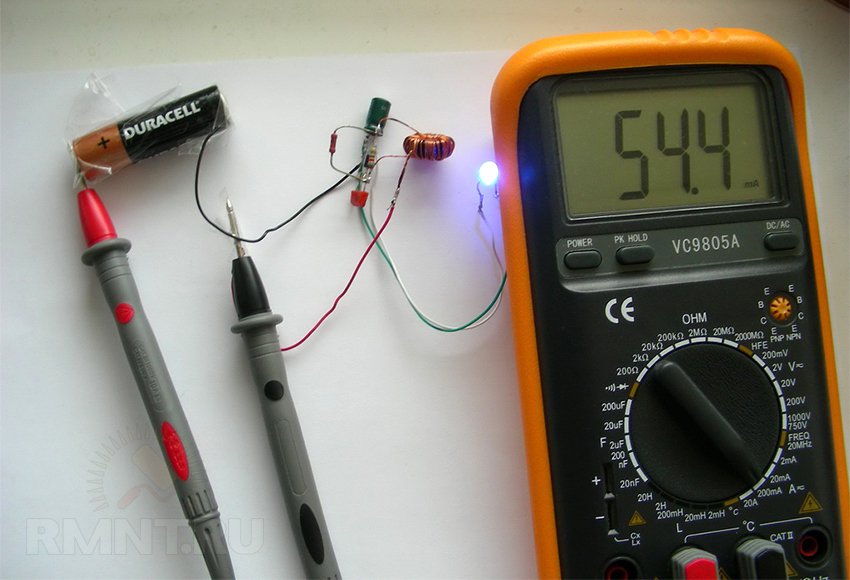

Для измерения силы тока устройство необходимо включить последовательно в цепь нагрузки. Основной разъём для измерений ограничен достаточно малыми значениями — 0,2–0,5 А. Через высокотоковый разъём можно измерить до 10 А, но при всем этом допустимое напряжение в сети понижается на 30–50% от наибольшего предела измерений устройства. Для измерения тока переключатель необходимо установить в одно из положений группы DCA (неизменный) либо ACA (переменный). Последний тип измерений встречается исключительно в дорогих устройствах.
Учтите, что для измерения силы переменного и неизменного тока предусмотрены различные группы диапазонов. Спутать их нестрашно, просто устройство корректных значений не покажет. Превышение очень допустимого тока на малотоковом разъёме приводит к вылету предохранителя либо выходу устройства из строя, на высокотоковом — к перегоранию плавкой перемычки.
Направьте внимание, что в дешёвых китайских мультиметрах два положительных разъёма могут быть соединены накоротко и измерить ими высочайшие токи, само собой, не получится. В остальном всё просто: выбираете подходящий спектр, но при всем этом лучше двигаться от большего к меньшему. Устройство позволяет определять даже микроамперы, но точность измерения у большинства цифровых устройств обычно хромает.

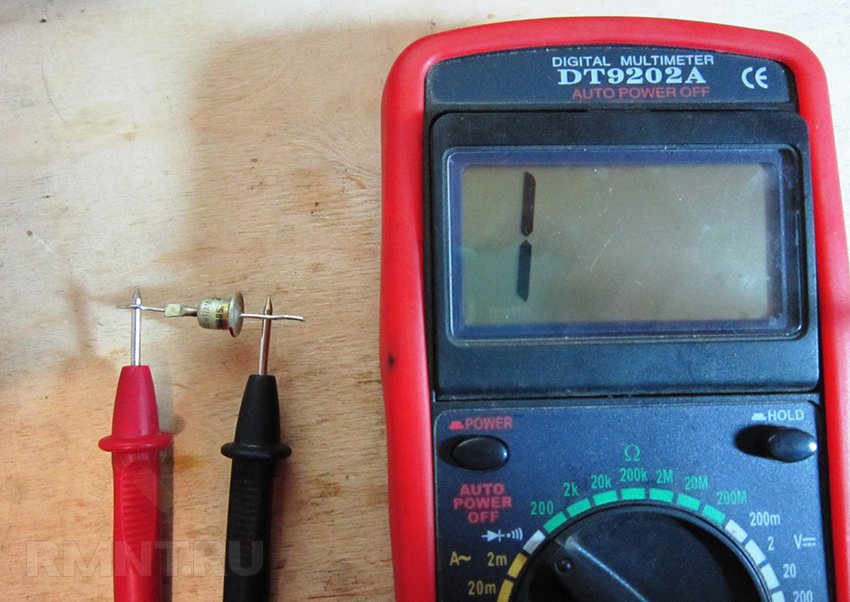

Прозвонка цепи и диодов

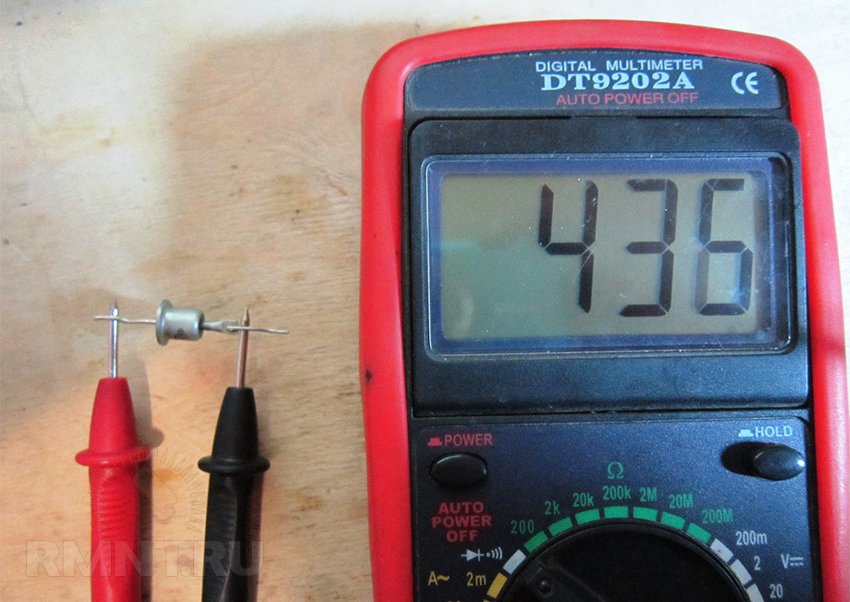

Режим с изображением знака диодика предназначен для определения падения напряжения в замкнутой цепи. Дабы проверить диодик, необходимо коснуться различных его выводов, а потом поменять щупы местами. В одном из положений на экране будут отображаться некие показания, в другом мультиметр никак не отреагирует.
По наличию показаний можно судить о полярности диодика, в этом положении чёрный щуп показывает на катод. На самом деле, в таком режиме мультиметр становится источником тока в 1 мА, а показания на экране есть ни что другое как падение напряжения в мВ. Прозванивать диоды можно и в режиме омметра: в одном направлении ток будет протекать, в другом — нет. Но конкретно падение напряжения позволяет найти свойства диодов без маркировки.

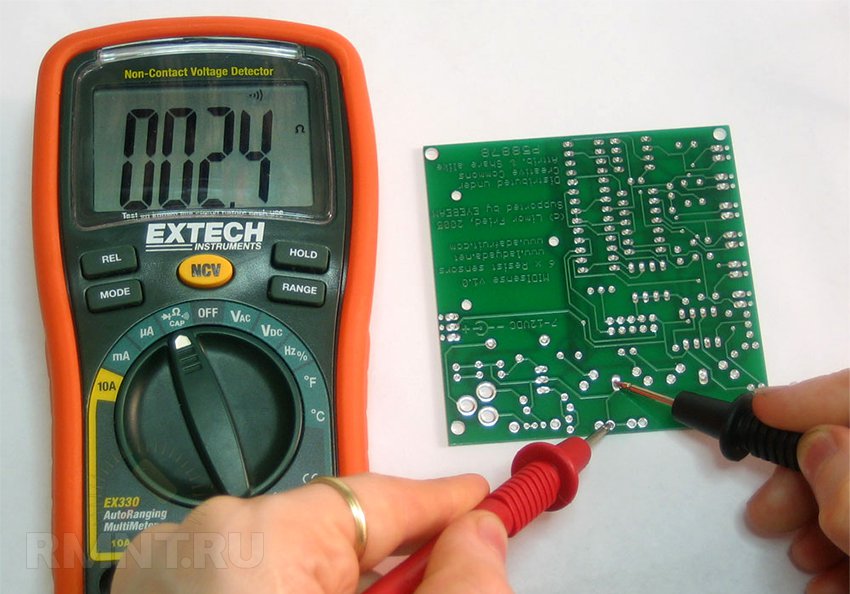

Звуковая прозвонка цепи в большинстве моделей мультиметров — это меньший спектр измерений омметра. Если сопротивление ниже определённого порога, коим обычно выступает 100 Ом, включится интегрированный в устройство пьезоизлучатель. Время от времени звук возникает с осязаемой задержкой.
Измерение температуры

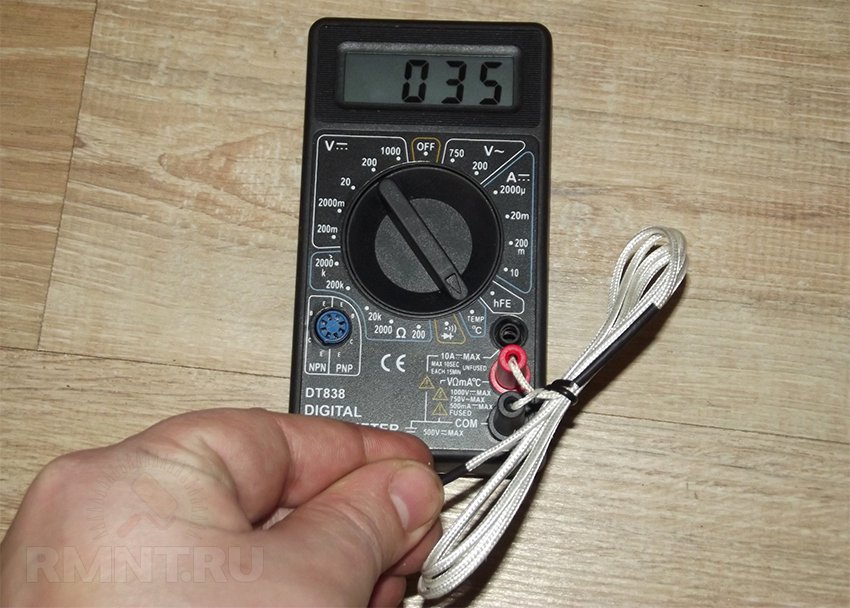

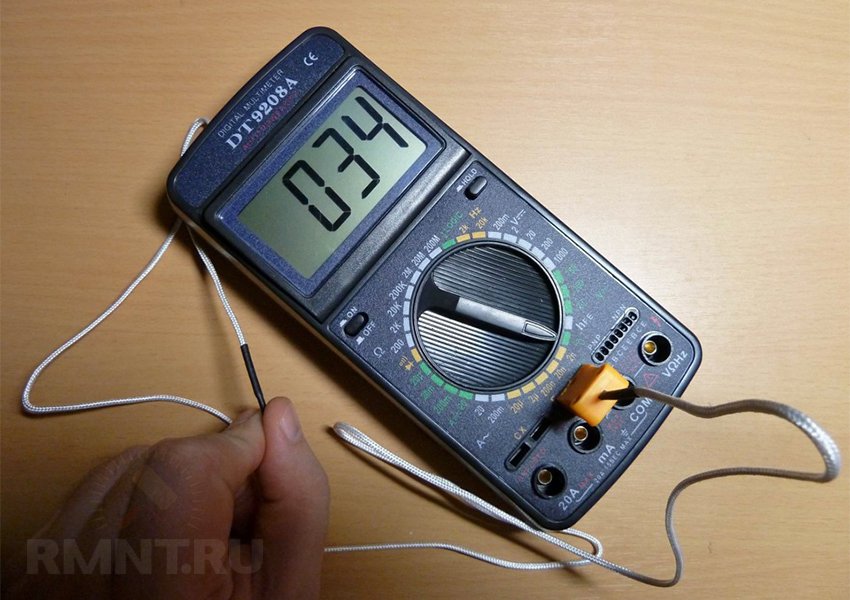

Некоторые мультиметры оснащаются термопарой, благодаря которой можно определять температуру, в том числе и очень высшую — прямо до 700–800 ºС. Термопара имеет сдвоенный штекер и устанавливается в разъем СОМ и примыкающий с ним, или в специальную пару разъёмов, отмеченную литерой «С».
В последнем случае посреди режимов мультиметра имеется аналогично маркированное положение переключателя. В нём на экране будет отображаться значение в градусах Цельсия. Если особых разъёмов и режима мультиметр не имеет, измерить температуру можно в режиме DCV на самом малом пределе. При всем этом необходимо воспользоваться таблицей либо графиком зависимости термо-ЭДС от температуры.
Точность измерения в последнем случае окажется не очень высочайшей: пересчёт напряжения покажет не фактическую температуру на конце термопары, а разницу между измеряемым объектом и температурой самого мультиметра. Компенсация этого явления находится в большинстве устройств со особым режимом и разъёмами.

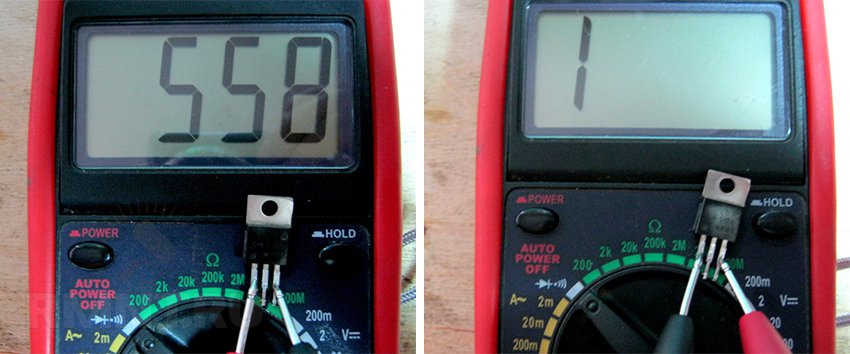

Проверка полевых и биполярных транзисторов

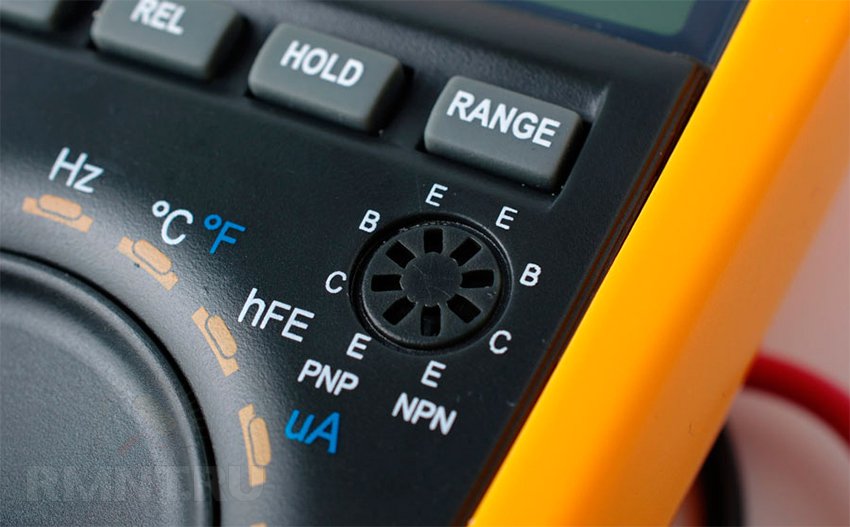

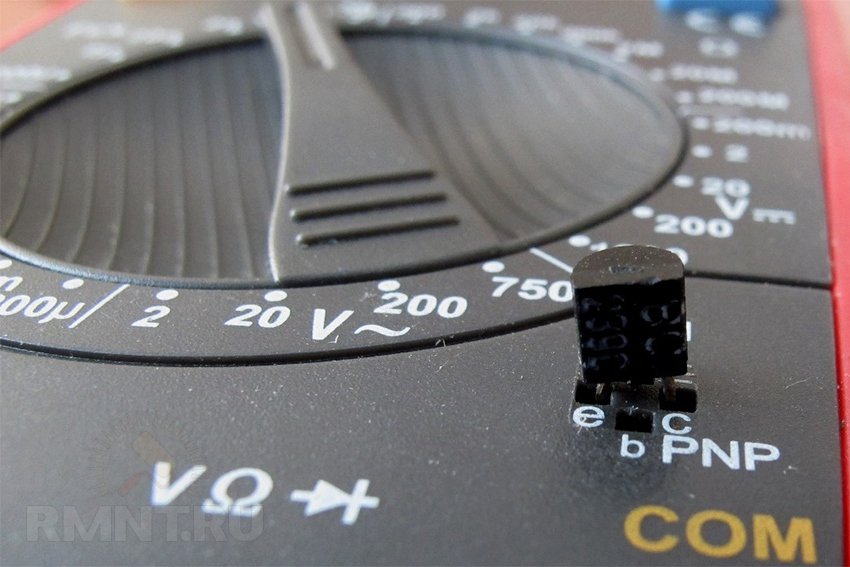

Даже простые мультиметры в состоянии проверить транзисторы и найти их цоколевку. Для биполярных транзисторов предусмотрен режим hFE и особая колодка контактов. Колодка разбита на две группы для P-N-P и N-P-N структуры. Каждый контакт маркируется литерами B (база), С (коллектор) и Е (эммитер).
Контакты размещены таким макаром, дабы трёхвыводной элемент с неведомой цоколевкой можно было стремительно переставлять, поворачивая различными сторонами, и при всем этом были опробованы все композиции. Когда подходящая цоколевка будет найдена, на экране устройства появятся показания — коэффициент передачи транзистора.
Направьте внимание, что контакты колодки спрятаны довольно глубоко и потому транзисторы с маленькими ножками, скорее всего, протестировать не получится. Также не получится проверить таким макаром высокомощные транзисторы: ток, генерируемый мультиметром для открытия перехода, ограничен несколькими микроамперами.
Полевые транзисторы инспектируют в режиме прозвонки диодов и при всем этом цоколевка должна быть достоверно известна. Сначала отрицательный щуп прикладывается к стоку, положительный к истоку. Так проверяется исправность внутреннего диодика, при оборотном подключении падения напряжения не будет.
Если, не убирая отрицательного щупа со стока, коснуться положительным затвора, то транзистор раскроется, и падение напряжения между стоком и истоком станет меньше и появится в обоих направлениях. Закрыть транзистор можно, коснувшись чёрным щупом затвора, не убирая красный с истока. Для P-канальных транзисторов метод проверки аналогичен, но на каждом шаге щупы изменяются местами.
Особые кнопки и функции

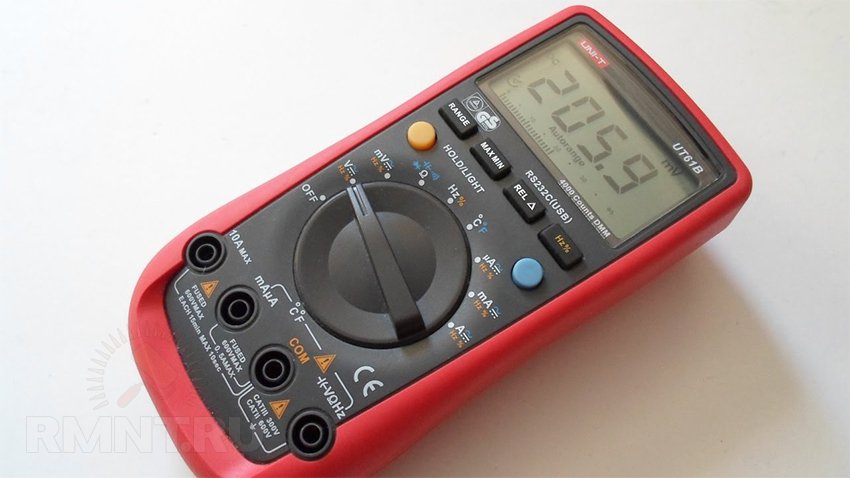

В заключение поведаем о особых функциях, которые находятся в почти всех мультиметрах, цена которых превосходит 1300 рублей. Важнейшая и нередко применяемая — кнопка HOLD, позволяющая зафиксировать текущее положение на экране. С этим связана одна смешная ситуация: если кнопка HOLD зажата, то при включении мультиметр покажет на экране что угодно, что может быть расценено как неисправность.
Также в районе монитора у продвинутых устройств имеются кнопки, нажав которые можно вынудить устройство показывать только наибольшие, малые либо усреднённые показания заместо фактических. При включении разных дополнительных режимов на экране отображается соответственный мнемонический знак.

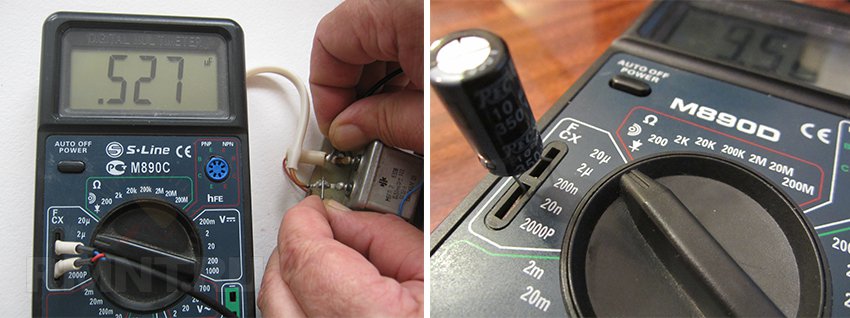

В более совершенных моделях имеются также функции измерения ёмкости и частоты входного сигнала, некоторые мультиметры владеют даже интегрированным осциллографом и режимом измерения индуктивности. Также для дорогих мультиметров характерно отсутствие выбора предела измерений на радиальном переключателе. Заместо этого выбирается режим, а сам предел переключается клавишами +/- в районе монитора.
Что такое мультиметр и как им воспользоваться дома: описание, аннотация и советы для чайников
Мультиметр нужен не только лишь проф электрикам. Хоть какой начинающий мастер либо суровый владелец дома тоже должны уметь воспользоваться этим устройством. Подробное описание мультиметра и пошаговая аннотация к нему будут в особенности полезны людям с наименьшими познаниями об электрике.
Типы устройств и их особенности
Как можно осознать из наименования, инструмент имеет широкий функционал. Он помогает измерить сходу несколько характеристик — напряжение, силу тока, сопротивление и т. д. При помощи мультиметра получится проверить целостность электрической цепи и найти недостатки, требующие ремонта. Для этой процедуры у электриков есть проф термин — «прозвонка», так как работа аппарата сопровождается звуковым либо световым сигналом.
Внимание! Синонимы устройства — мультитестер либо просто тестер.
До того как начинать воспользоваться мультимером, пристально изучите его устройство. Существует 2 главных типа устройств: аналоговые (они же стрелочные) и цифровые. Мультиметры первой категории отлично знакомы электрикам со значимым стажем. В советское время стрелочные аппараты называли авометрами и «цешками». Такие тестеры выдают постоянные показания и не реагируют на помехи. Приз — низкая стоимость.
С возникновением «цифры» аналоговые мультиметры стали устаревшими. Этому содействует и большое количество недочетов стрелочных устройств:
- низкая чувствительность авометра;
- склонность к механическому воздействию;
- значимая погрешность при определении данных;
- трудности в работе для новичков;
- необходимость строго выдерживать полярность.
В сопоставлении со стрелочным мультиметром его улучшенный цифровой «предок» имеет один значимый недочет — чувствительность к помехам (радио, электромагнитным). Зато и плюсов у него больше:
- высочайшая работоспособность в любом положении;
- малая погрешность — от 0,1 до 1%;
- комфортное выведение данных на экран;
- отсутствие связи между полярностью и показателями напряжения.
Совет. Если вы — реальный «чайник» в вопросах электричества, тогда для вас лучше воспользоваться мультимером последнего поколения.
Устройство современного тестера

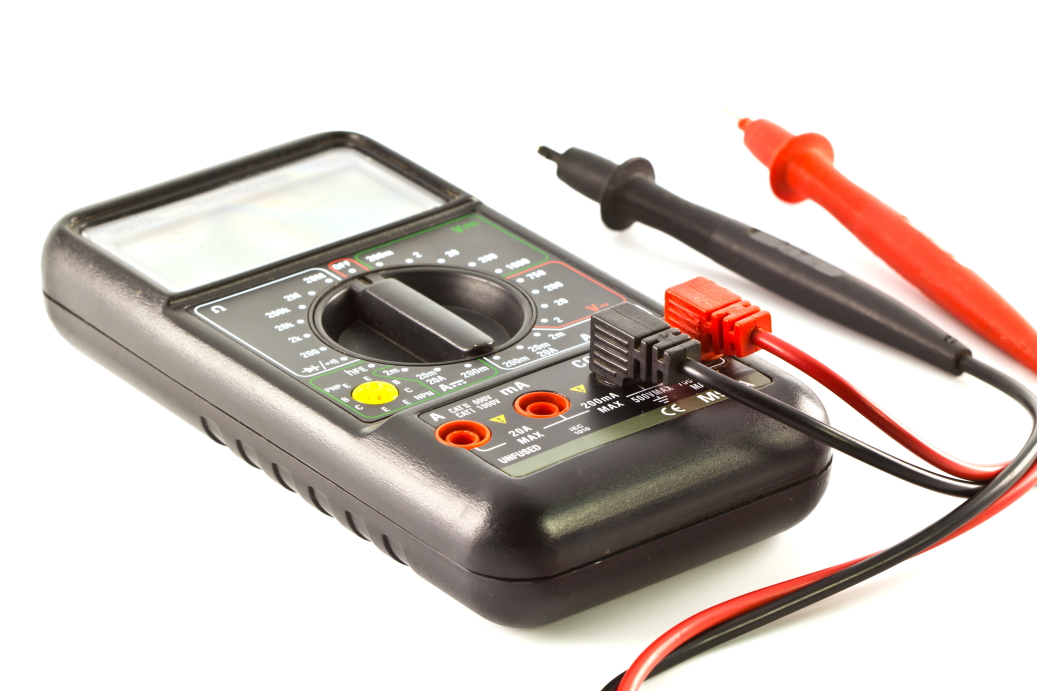

Работать электронным (цифровым) устройством очень комфортно. Он легкий и малогабаритный, помещается в руку. В качестве источника питания этому мультиметру подходят обыденные батарейки. Зрительно практически все пользующиеся популярностью модели аппаратов похожи между собой. На фронтальной панели мультиметра размещается экран, куда подаются приобретенные результаты измерения.
Ниже находится радиальный поворотный переключатель режимов. Он нужен для выбора показаний, которые вы желаете получить на этот момент. Дабы верно воспользоваться мультимером, необходимо знать расшифровку главных обозначений:
- ACV либо «V~» — выбирайте таковой режим, если собираетесь определять напряжение переменного тока;
- DCV либо «V-» — для определения неизменного напряжения;
- DCA либо «A-» — работа мультиметра в этом режиме поможет выяснить силу неизменного тока;
- отметка Ω «отвечает» за вычисление сопротивления;
- для проверки диодов есть соответственный символ «диод»;
- hFE — для измерения транзисторов;
- On/Off — включение/выключение устройства.
Также на лицевой панели мультиметра есть 3 разъема. Туда вставляются щупы — острые железные стержни с изоляцией и штекерами. В наборе их 2: красный и черный или синий. Вы не запутаетесь, куда их необходимо вставлять и как применять, если запомните такие правила:
- в разъем COM всегда необходимо вставлять черный (синий) щуп;
- VΩmA — для красного провода, если собираетесь измерить мультиметром напряжение или ток до 200 мА;
- 10 либо 20ACD — тоже для красного щупа, но при определении тока до 10 либо 20 А соответственно.
Совет. Некоторые модели мультиметров дополнены подсветкой, функцией запоминания данных либо автоматического отключения и др. Начинающим юзерам понадобится устройство, снаряженный плавкими вставками. Если при работе с ним случаем подключить не тот режим, перегорит только предохранитель. Сам мультиметр продолжит работать.
Определение сопротивления и «прозвонка»: инструктаж
Это одна из более обычных и неопасных процедур, так как работать приходится с обесточенными элементами. Воспользоваться мультимером для определения сопротивления необходимо так:
- Для начала следует подключить щупы: красный — в VΩmA (VmA), синий либо черный — обычно в COM.
- Потом необходимо настроить мультиметр, выбрав на переключателе режим Ω и наибольший спектр величины.
- После чего лучше проконтролировать состояние устройства. Соедините концы щупов вместе. Мультиметр исправен, если на дисплее вы увидите «0».
- Сейчас приложите свободные концы щупов к объекту, в каком необходимо найти сопротивление. Если все изготовлено как следует, а спектр величин избран верно, на экране мультиметра вы увидите характеристики в Ом.
Приблизительно так же просто и стремительно можно инспектировать в домашних критериях целостность проводов. Изберите на мультиметре режим проверки диодов и обесточьте изучаемый объект (к примеру, удлинитель). Приложите присоединенные щупы к проводу. Услышите звуковой сигнал — все цело. На обрыв укажет отметка на дисплее устройства.
Внимание! Подключайте щупы одной рукою и не зажимайте 2-мя ладонями один провод. Это может быть небезопасно.
Как выяснить напряжение и силу тока. Последовательность действий
Для определения напряжения при помощи мультиметра действуйте так:
- Изберите подходящий режим на приборе.
- Установите спектр величин. Для розетки 220 В это 600 либо 750 В. Если не понимаете четких данных, ставьте максимум.
- Подсоедините к мультиметру щупы: черный — в разъем COM, красный — в VmA.
- 2-ые концы стержней приложите к измеряемому объекту. Узрели на дисплее отрицательный показатель — означает, вы спутали щупы.
Совет. Переменное напряжение меряется так же, необходимо только избрать на мультиметре отметку ACV. Полярность тут не принципиальна.
При измерении силы тока необходимо действовать в особенности пристально. При некорректных действиях процедура опасна для человека и устройства. Основная особенность — щупы необходимо подключать не параллельно, а последовательно. Показания следует снять как можно быстрее. В остальном метод приблизительно тот же:
- определение тока (переменный либо неизменный);
- выбор соответственного режима на приборе;
- установка спектра значений (четкие либо наибольшие);
- последовательное подключение щупов;
- считывание показаний с монитора.
Внимание! Ни при каких обстоятельствах не мерьте мультиметром ток в розетке. Это приведет к замыканию.
Воспользоваться мультимером необходимо очень осторожно, ведь вы имеете дело с электричеством. Принципиально учитывать все аспекты и держать в голове, что база удачной работы — соблюдение правил безопасности. Все другие способности придут с опытом.
