Как воспользоваться мультиметром для начинающих

Мультиметром именуют электроизмерительный устройство, который содержит в себе огромное количество функций, таких как измерение токов, напряжений, сопротивлений и т.д..

В данной статье я бы желал поведать, как воспользоваться мультиметром на примере MASTECH MS8264.

Врубается и выключается он кнопкой ON/OFF. Кнопка LIGHT служит для включения подсветки монитора. Сейчас нужно разобраться с 4-мя гнездами понизу. Темное гнездо — общее, оно же минус, в него при измерении щупами всегда вставляем черный щуп. Гнездо с подписью 10А — в него вставляем красный щуп при измерении токов на пределе 10А. 2-ое гнездо слева — в нем стоит щуп при измерении токов на границах 2-200 мА, емкости, температуры, коэффициента усиления транзистора. Последнее правое гнездо используем при измерении напряжений, сопротивлений, прозвонке диодов и цепей, а так же при измерении частоты. В первых 2-ух гнездах щупы оставлять категорически не рекомендую, и позднее объясню почему.

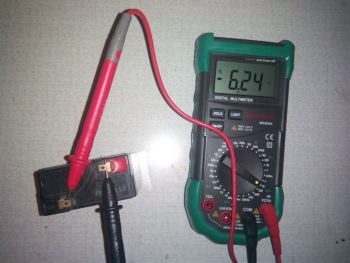

Сейчас начнем проводить измерения. Для начала разглядим режим вольтметра на неизменном токе. Вольтметр подключают параллельно исследуемому участку цепи либо источнику питания.

При параллельном подключении на всех ветвях, соединенных параллельно, напряжение однообразное, потому на вольтметре и на измеряемой нагрузке тоже однообразное напряжение. Входное сопротивление между щупами высочайшее, что позволяет определять напряжения, не внося погрешностей. Из-за высокого сопротивления вольтметра при последовательном соединении будет разрыв цепи.

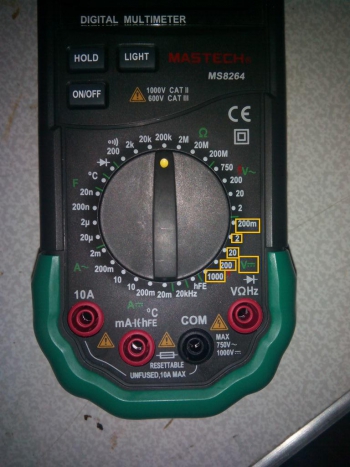

Для конфигурации режимов работы устройства применяется круглый поворотный переключатель. На картинке показано, в каких положениях может находиться переключатель для режима измерения неизменного напряжения.

Числа вблизи с точками по лимбу — пределы измерения (а буковка и значок около группы цифр, разумеется, демонстрируют, к какому режиму работы относятся пределы), это означает, к примеру, что на пределе 20 наибольшее напряжение на щупах 20 В. Если превысить этот предел некординально ( подать 20.3 В), то в старшем разряде зажгется единица, что означает измеряемая величина выше, чем выставленный предел. Но, если сильно превысить предел измерения, устройство может выйти из строя. Отсюда правило — если величина заблаговременно неведома, поначалу измеряем на самом высочайшем пределе. Кстати, всё произнесенное на данный момент про пределы относится не только лишь к режиму измерения неизменных токов, но и ко всем другим режимам. сейчас щупы. Красный щуп в последнем правом гнезде, черный в своём индивидуальном, чёрном. Вольтметр подключается параллельно участку, на концах которого измеряем напряжение, входное сопротивление его довольно велико. Попробуем измерить напряжение на аккуме 6В. Ставим предел 20, так как на АКБ будет 6-7 В, зависимо от разряженности.

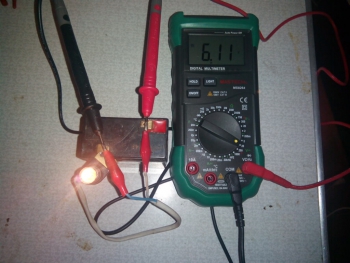

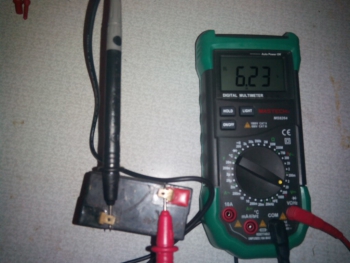

Под нагрузкой напряжение мало просело, АКБ уже износилась.

Ранее я рассказывал, что при измерении неизменных тока и напряжения черный проводник на "минус", красный на "плюс". Но ничего ужасного не случится, если поменять полярность, на дисплее появится символ минус перед показаниями и известит нас, что потенциал темного щупа выше потенциала красного.

Сейчас восхитительная кнопка HOLD. При её нажатии показания на экране замораживаются, перестают изменяться. Пылает знак H на экране, демонстрируя режим заморозки значений. Для выключения этого режима нажимаем HOLD снова. Кнопка HOLD действует во всех режимах измерения.

Будьте внимательны при использовании устройств с таким режимом! При случайном нажатии может сложиться ситуация, что на дисплее низкие значения напряжения, а на самом деле они смертельно высочайшие. Всегда инспектируйте, не включен ли режим HOLD.

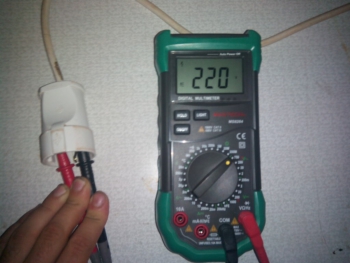

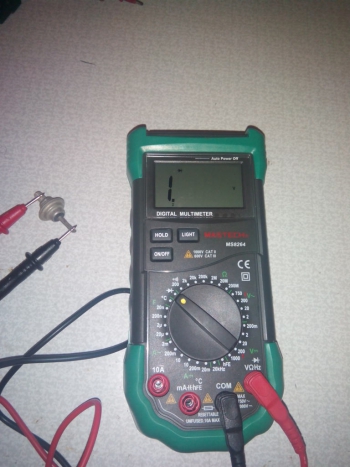

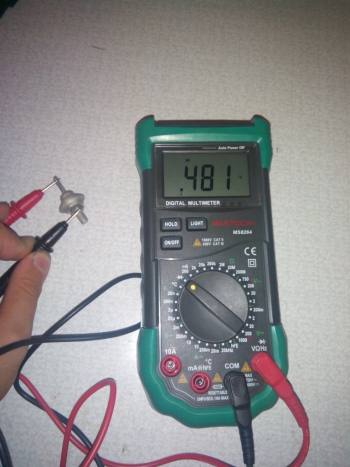

Сейчас попробуем измерить переменное напряжение. Сейчас опыт будет поопаснее — в качестве источника будем брать розетку. В ней переменное напряжение, действующее значение (эквивалентное по действию неизменному напряжению) которого 220В, а амплитудное около 310В (в корень из 2 раз больше действующего). Режим измерения показан на картинке

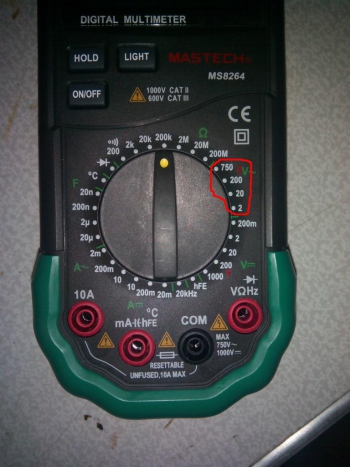

Предел избираем 750, самый высочайший.

Да, при работе с высочайшим напряжением пытайтесь одну руку держать в кармашке. Это защитит вас от прохождения разряда через сердечко при злосчастном случае. Естественно, это правило не должно идти в разрез со здравым смыслом и соображениями безопасности.

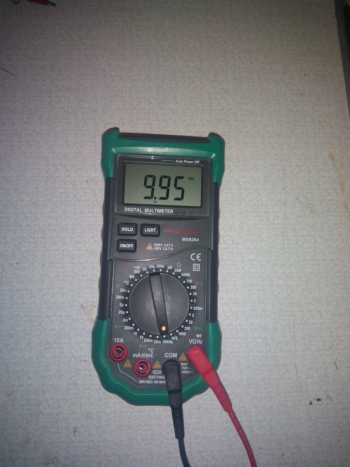

Следующий режим измерения частоты. Переключатель в положении 20 kHz. Сигнал 10 кГц синус. Частотомер подключаем на выводы источника сигнала.

Хм, мало ошибся, ну и заявленная погрешность 1.5 — 2 % для этого режима. (В прошлых измерениях я все результаты ассоциировал с мультиметром DT838, полное совпадение всегда.)

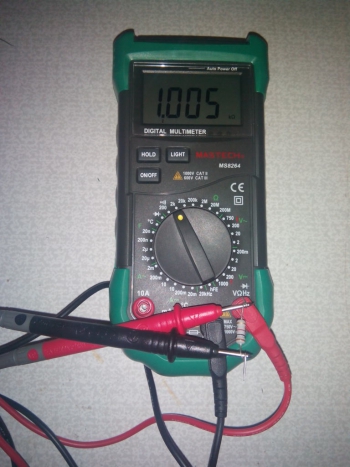

Сейчас измерим сопротивление резистора 1 кОм +/-5%. Мультиметр должен находиться в режиме омметра. Омметр вроде бы совмещает внутри себя вольтметр и амперметр. На деталь подается известное напряжение, и по току, проходящему через деталь и щупы определяется сопротивление измеряемой детали ( закон Ома ). Вероятные положения переключателя для измерения сопротивлений, как обычно, на рисунке.

П ри измерении сопротивления элемент должен быть вытащат из схемы ( на последний случай можно определять в обесточенной схеме). Щупы ставим на выводы устройства и смотрим сопротивление между ними. Если полярность имеет значение, то красный щуп — это плюс. Мы поставим предел 2k, другими словами 2 кОм. Итог:

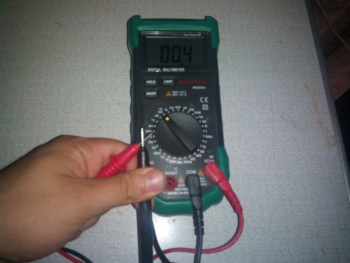

Кстати, на пределе 200 есть функция прозвонки, ( она обозначена эмблемой, схожим на кучу скобочек), при маленьком замыкании между щупами будет слышен писк. Это помогает находить КЗ, не смотря на экран. При измерении низких сопротивлений имейте в виду, что щупы сами заносят погрешность, так как имеют сопротивление.

При измерении огромных сопротивлений не стоит касаться щупов руками — наше тело тоже имеет сопротивление и занесет ошибку в итог измерения.

Режим прозвонки диодов. Помогает проверить исправность диодика. На дисплее показывается падение напряжение на pn переходе в вольтах. При всем этом потенциал темного провода, как обычно ниже потенциала красного. Пример проверки исправного диодика Д245. Прямое смещение, диодик открыт, падение 0.481 В

Оборотное смещение, диодик закрыт, огромное падение напряжения.

Разглядим режим амперметра. Наш устройство может определять переменный и неизменный токи до 10 А. Амперметр врубается последовательно в разрыв цепи.

Он имеет очень низкое входное сопротивление, потому его включение не оказывает влияние на схему. Никогда не включайте амперметр впрямую к источнику напряжения. Это будет равносильно недлинному замыканию. Что сгорит резвее — источник либо измерительный устройство — непринципиально. Главное — что-то сгорит. В особенности небезопасна данная ошибка с источниками типа аккумов и тем паче розетки. их ток недлинного замыкания очень высок, он пойдет через мультиметр и может нанести вред измеряющему. Напомню, я рекомендовал не оставлять красный щуп в первом либо втором гнезде. Это входы измерения тока, их сопротивления очень малы. Если вы случаем забудете возвратить щуп в разъем 4 при измерении напряжения, может произойти описанный чуть повыше эффект. В особенности нужно быть аккуратными тем, кто привык воспользоваться тестерами, где отдельный разъем есть только для 10А, и практически всегда щуп в главном разъеме.

Сейчас проведем измерение неизменного и переменного токов на пределе 10А. Щуп ставим в 1-ое слева гнездо. Поначалу ставим предел 10 А неизменного тока (та 10-ка, что ниже). Определять будем ток в лампочке для фонарика, на которой написано 6В 0.28А. Источник АКБ 6В. Красный щуп, как обычно, к плюсу, черный к минусу.

.

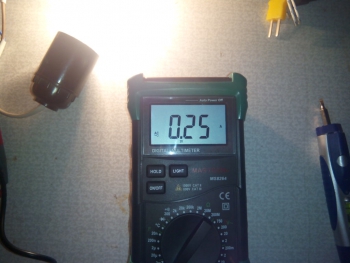

Сейчас, как обычно, страшный опыт. Ток в лампочке 220 В 60 Вт. За ранее оценим итог. Напомню ТОК = МОЩНОСТЬ / НАПРЯЖЕНИЕ ) 60 / 220 = 0.27 (А) Итог:

Несколько первых секунд было чётко 0.27, позже спираль, видимо, прогрелась. Но всё равно, наш расчет верен.

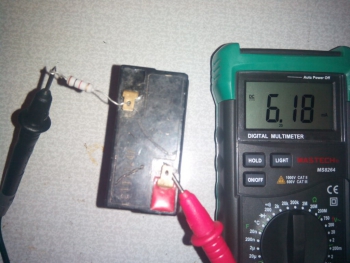

Попробуем сейчас высчитать ток для резистора 1 кОм, присоединенного к нашему аккуму. I = U/R 6.2 В / 1000 Ом = 6.2 мА. Сейчас сверим с измерениями. Для измерения на миллиамперных границах щуп ставим во 2-ое слева гнездо. Итого

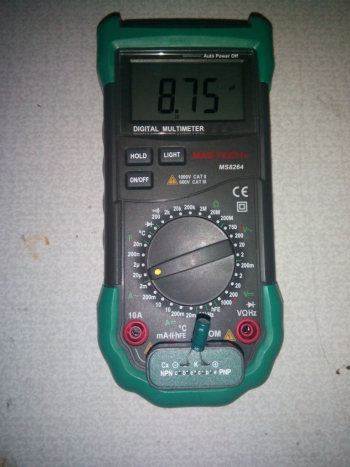

Следующий на очереди режим измерения емкости конденсаторов.

В этом режиме ко входу устройства подключается измеряемый конденсатор впрямую. При измерении огромных емкостей можно применять щупы. Просто прикладываем их к выводам конденсатора и смотрим показания. Если измеряем емкость электролитического конденсатора, то соблюдаем полярность — красный +, чёрный -. Для малеханьких пределов щупы заносят свою емкость, потому измерять нужно через функциональный разъем. Хотя мне привычнее и удобнее измерять через разъем. Вот так:

В опыте участвовал кондер 10 мкФ 25 В.

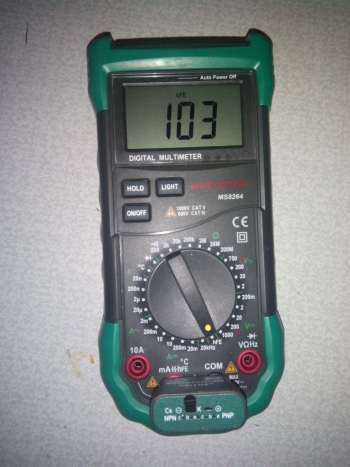

Сейчас разглядим режим измерения коэффициента усиления транзистора h21, он же hFE.Это коэффициент усиления транзистора в схеме с общим эмиттером.Определяют как отношение тока коллектора к току базы. Мультиметр проводит измерения при напряжении коллектор-эмиттер равным 2,8В (практически 2.58 В). Для измерения этого параметра переключатель ставим в режим hFE, а в переходник транзистор. где какая проводимость и распиновка указаны на разъеме. И здесь вылезает минус по сопоставлению с мультиметрами типа моего DT838. В нашем переходнике последовательность выводов строгая коллектор-база эмиттер. Тем самым транзистор типа КТ315 с распиновкой Э-К-б поставить не так просто. (В DT838 эта неувязка решена — вход эмиттера выведен с 2-ух сторон разъема-патрона.) В нашем опыте для измерения возьмем транзистор КТ368, его распиновка как раз то, что необходимо.

Читайте по теме:  Стучит барабан в стиральной машине

По даташиту 50..300 должно быть. Измерение принято.

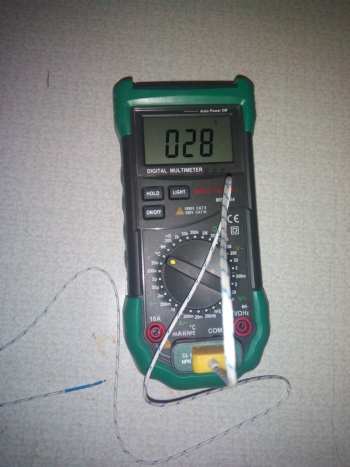

Последний режим, который мы не затронули — измерение температуры. Для этого в комплекте есть термопара, которая подключается через тот же универсальный разъём. При установке термопары нужно глядеть на полярность, она указана на разъеме термопары и разъеме мультиметра. Для переключения в режим указателя температуры переключатель поворачиваем к значку градусов Цельсия. В квартире горячо, показания мультиметра полностью правильные.

В заключение, напомню главные правила. Амперметр ставим последовательно в разрыв цепи, вольтметр параллельно. Подключать амперметр впрямую к источникам напряжения запрещено!

Металлической Размещена: 07.08.2015 Изменена: 29.08.2015 0 1

Наградить Я собрал 0 1

Как воспользоваться мультиметром

Мультиметр — многофункциональное устройство для вычисления разных величин, которое полезно в любом доме (даже если его обладатель не электрик либо мастер по ремонту с огромным опытом). Им можно определять сетевое напряжение, отыскивать фазу в розетке, инспектировать исправность электрических устройств и даже проводить проверку целостности проводов. По сути устройство обычное в использовании, главное — разобраться с правильной установкой щупов и уяснить назначение диапазонов измеряемых величин. В статье мы ознакомим вас с подробной аннотацией для начинающих о том, как воспользоваться мультиметром.

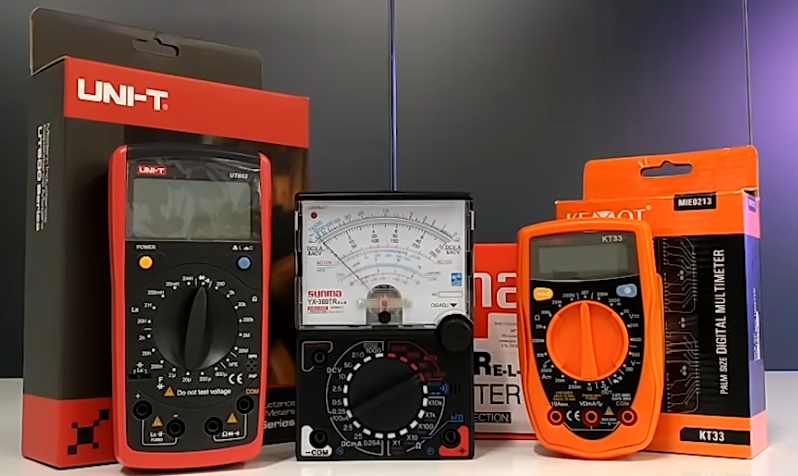

Различные модели мультиметров

Виды мультиметров

Есть аналоговые и цифровые тестеры. Функционал у обоих однообразный, другими словами они могут работать со всеми основными параметрами. (Конечно на данный момент не речь идет о дорогих аксессуарах, в каких есть много дополнительных способностей.) Отличаются они исключительно в методе вычисления результатов: в аналоговом (либо стрелочном) необходимо высчитывать данные из показаний стрелки (поэтому, погрешность в замерах у него несколько выше), в цифровом же числа просто выводятся на экран. Потому сейчас моделями со стрелкой пользуются все пореже, предпочитая использовать для измерений их цифровые аналоги. Ну и обучаться воспользоваться устройством проще на цифровом устройстве, и лучше, если это будет простая модель для чайников, например Ресанта DT 832, DT 181 либо ДТ 830в.

А ах так смотрится тестер старенького эталона и как он работает, можно поглядеть на видео ниже, на примере модели Sunwa YX-360

Знакомство с тестером

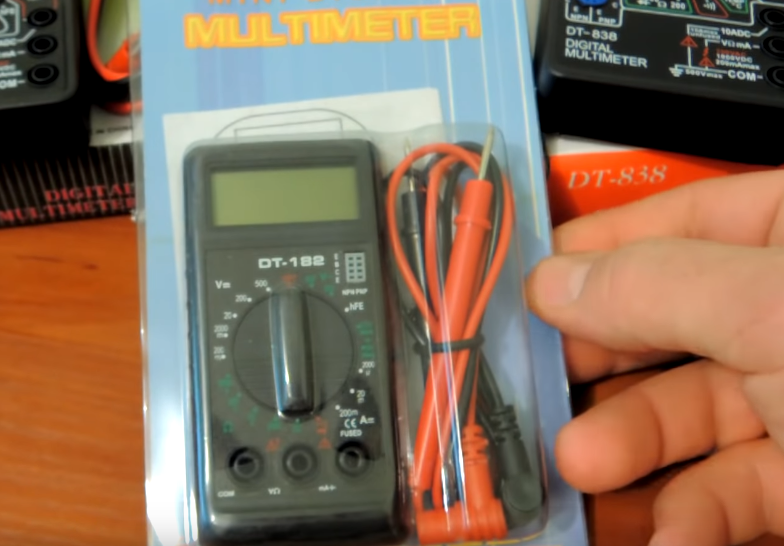

В комплектацию любого цифрового мультиметра, кроме самого устройства, входят два щупа: красный и черный, также аннотация на российском языке.

Стандартный мультиметр в упаковке

Устройство работает от обыкновенной 9-вольтной батарейки Крона. Дабы научиться с ним верно работать, сначала, нужно разобраться со всеми его функциями, также обозначениями (маркировками) на панели управления. На ней находится следующее:

  • экран (на нем возникают результаты измерений);
  • переключатель для выбора функций и диапазонов, также для выключения устройства (может быть в виде кнопки либо тумблера);
  • три разъема, в которые вставляются щупы (в некоторых моделях разъемов может быть четыре).

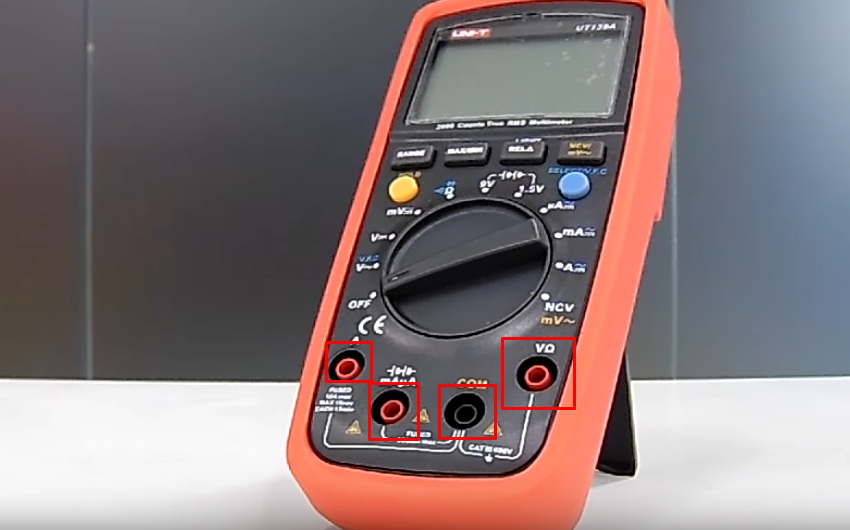

Разъемы для щупов в мультиметре

В почти всех моделях, например китайской марки Protech XL830L либо Mastech MAS830L, на лицевой панели можно отыскать и другие приспособления, такие как кнопка Hold для удержания показаний, гнездо для проверки транзисторов и прочее.

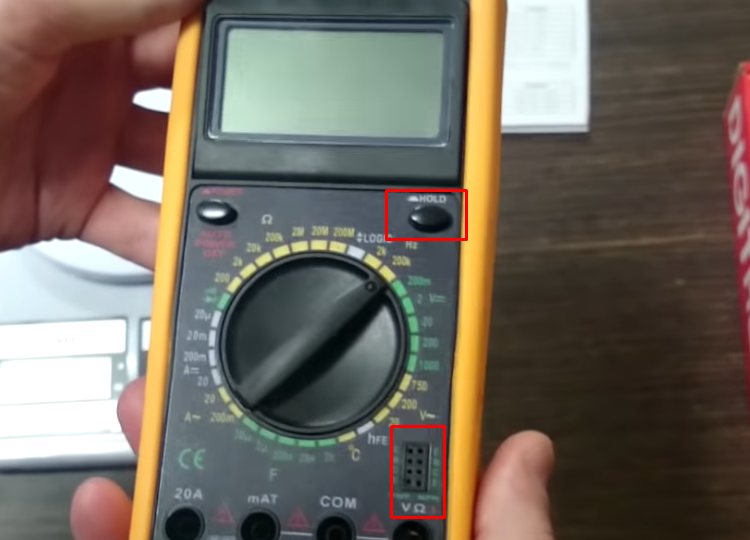

Кнопка Hold для удержания показаний мультиметра

Сходу может появиться вопрос: для чего целых три разъема, если провода только два? Тут все очень просто: в разъем с надписью COM вставляется только щуп, окрашенный черным цветом, а в гнезда VΩmA и 10ACD — только красный. К какому конкретно разъему подключать последний, находится в зависимости от ситуации, а поточнее сказать, от силы тока замеряемого элемента. Если она превосходит 200 мА, необходимо применять гнездо 10ACD, если она меньше этого значения, тогда применяется разъем VΩmA. Если в модели имеется 4-ое гнездо, то оно применяется для измерения силы тока до 20 ампер.

Некорректно присоединенные гнезда не только лишь искажают результаты при измерениях, но и могут стать предпосылкой поломки самого устройства, а поточнее, перегорания предохранителя. Потому во время работы данное требование нужно непременно учесть.

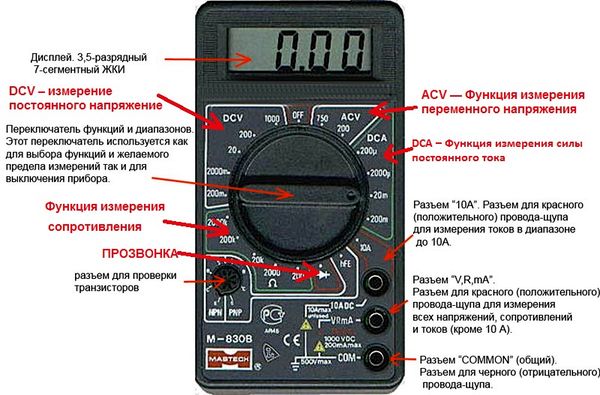

Сейчас давайте перейдем к главным надписям на панели управления устройства. Они смотрятся так:

  • неизменное напряжение обозначено DCV либо V с прямой черточкой;
  • переменное напряжение помечено аббревиатурой ACV либо V с волной;
  • DCA либо А с прямой линией — это вычисление силы неизменного тока;
  • А с волной обозначает застыл переменного тока (есть не у всех моделей);
  • символ Ω обозначает сопротивление;
  • hfe — эта надпись показывает на возможность проверки транзисторов;
  • надпись OFF значит, что устройство выключен.

Сейчас, имея общее представление о том, как устроен тестер, можно перебегать конкретно к практической части обучения.

Застыл напряжения

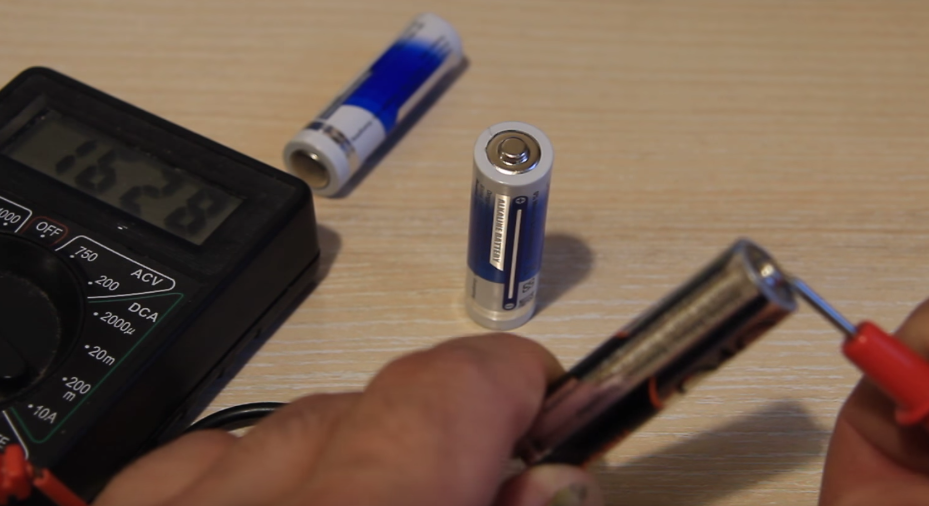

Замерять тестером напряжение легко. Начнем с измерения постоянки, например в обыкновенной пальчиковой батарейке формата АА.

Замер напряжения мультиметром

Последовательность действий будет таковой:

  1. Подсоединяем красный провод к гнезду VΩ с плюсовым потенциалом. Как мы помним, черный провод вставляется исключительно в разъем COM (минусовой потенциал).
  2. Избираем предел измерения в секторе DCV, исходя из напряжения, которое дает сам измеряемый элемент. В батарейке AA — это 1,5 Вольт, поэтому, переключатель необходимо установить на положении больше этого значения, но при всем этом более близком к нему. Это будет 2, 10 либо 20 (находится в зависимости от применяемого устройства).
  3. Размещаем щупы на батарейке с учетом полярности: черный — к минусу, красный — к плюсу, и смотрим на результаты.

Символ «-«, который может показаться перед числом, гласит о нарушении полярности. Тогда щупы на измеряемом элементе просто изменяются местами.

Внимание! Касаться руками до обнаженных частей устройства во время работы с ним нельзя, так как вас может стукнуть током.

Последовательность действий для замера переменного напряжения подобна измерению переменки. Единственное отличие — это то, что выбирать предел измерений нужно в секторе ACV. Для проверки напряжения в обыкновенной розетке переключатель выставляется напротив числа выше 220 (это может быть 600 либо 750).

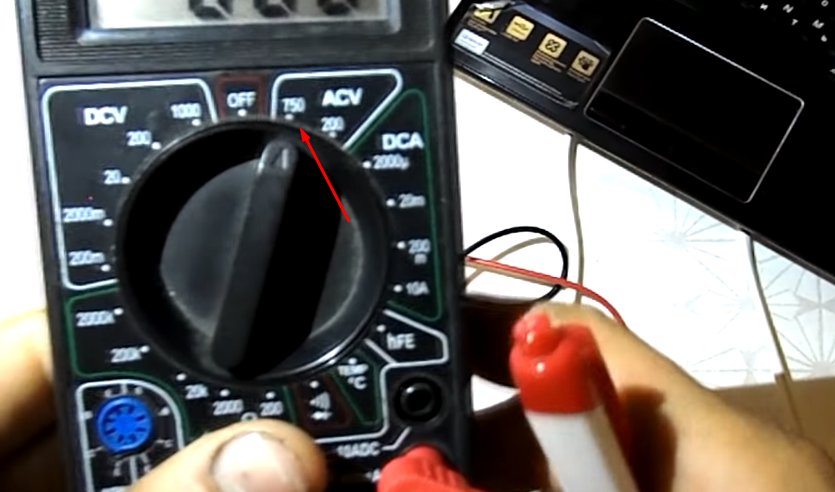

Для проверки напряжения бытовой сети нужно задать большее значение

А так как полярность в переменке отсутствует, то по поводу правильной установки проводов можно не волноваться.

Если итог оказался ниже 200, то для получения более четких показаний можно переставить переключатель на отметку 200.

Измерение силы тока

При помощи мультиметра можно вычислять как постоянную, так и переменную силу тока. Действовать необходимо так:

  1. Определяем, какой конкретно ток идет по проводам замеряемого элемента — переменный либо неизменный. Исходя из этого, устанавливаем переключатель в разделе А с волнистой линией или в секторе А с прямой черточкой соответственно.
  2. Вычисляем ориентировочную величину тока в амперах. Это необходимо для того, дабы знать какой разъем будет нужно для подключения красного щупа.
  3. Подключаем концы проводов последовательно с нагрузкой и смотрим на результаты.

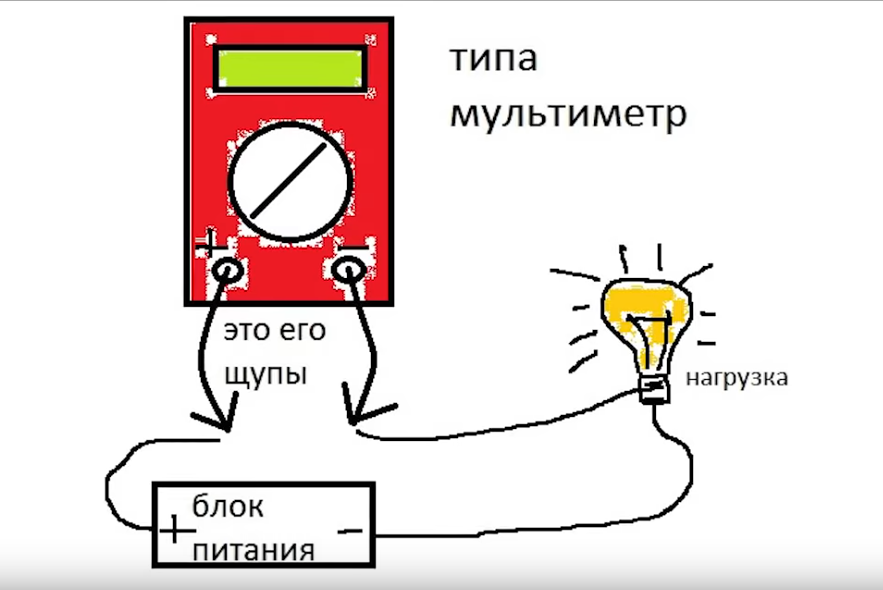

Схема подключения в данном случае будет смотреться так

Примитивная схема работы мультиметра

Если величину выяснить нереально, лучше всего начинать измерения с применения гнезда с огромным значением (10ADC), а далее ориентироваться по приобретенным данным. Если величина на дисплее будет наименьшей, тогда можно переключить провод в VΩmA.

Внимание! Определять ток величиной больше 10 ампер при помощи тестера очень не лучше, так как его щупы не созданы для огромных нагрузок. В данном случае надежней применять особые электроизмерительные клещи.

Застыл сопротивления

Эта функция мультиметра более обычная и нередко применяемая в быту. С ее помощью можно проверить домашнюю домашнюю технику, например утюг, на вероятный выход из строя нагревательного элемента. Как верно замерить сопротивление? Следуем аннотации ниже.

  1. Выставляем стрелку напротив любого значения в секторе со знаком Ω.
  2. Проверяем отсутствие напряжения на измеряемом элементе. Если этот пункт проигнорировать, то тестер может выдать неправильные результаты.
  3. Смотрим на итог. Если отображается 0 либо число с нулем впереди, снижаем спектр на одну позицию. Если появилась надпись OVER, 1 либо OL, тогда напротив повышаем значения на одну позицию. Таким макаром необходимо довести показания до целого числа, которое и будет номинальным сопротивлением измеряемого устройства.

Внедрение звуковой прозвонки

Эта функция также понадобится в быту. Она поможет найти, нарушена ли целостность проводов, например в обыкновенной переноске. Дабы пользоваться функцией прозвонки, необходимо действовать так:

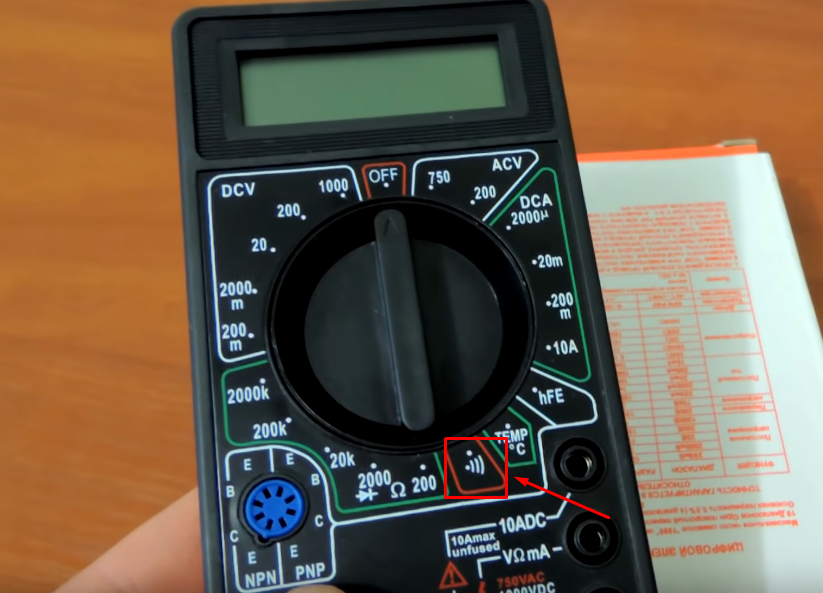

    Выставляем переключатель в режим прозвона (обозначен на рисунке ниже).

Значок звуковой прозвонки мультиметра

Внимание! Напряжения на измеряемом элементе быть не должно.

Если услышите соответствующий звук (писк), а на дисплее высветится 0, означает электрическая цепь целая.

Мы разглядели все главные функции мультиметра, также проявили, как ими воспользоваться и где их можно использовать в быту. А приобретенные базисные познания непременно понадобятся начинающим электрикам либо просто радиолюбителям.

В окончание предлагаем для вас просмотреть несколько нужных видео о том, как смотрятся более пользующиеся популярностью модели тестеров и как ими воспользоваться.

Видео: Мультиметр. Как пользоваться мультиметром. Азы роботы с прибором.
