Мультиметр является очень полезным устройством, который дозволит, как начинающему, так и опытнейшему электрику стремительно проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. По сути, работать данным видом тестера очень легко, главное уяснить корректность подключения щупов, также назначение всех диапазонов, обозначенных на фронтальной панели. Дальше мы предоставим подробную аннотацию для чайников о том, как воспользоваться мультиметром в домашних критериях!
Знакомимся с тестером
Сперва кратко поведаем Для вас, что находится на фронтальной панели измерительного устройства и какими функциями можно воспользоваться при работе с тестером, после этого поведаем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
- OFF – тестер выключен;
- ACV – переменное напряжение;
- DCV – неизменное напряжение;
- DCA – неизменный ток;
- Ω — сопротивление;

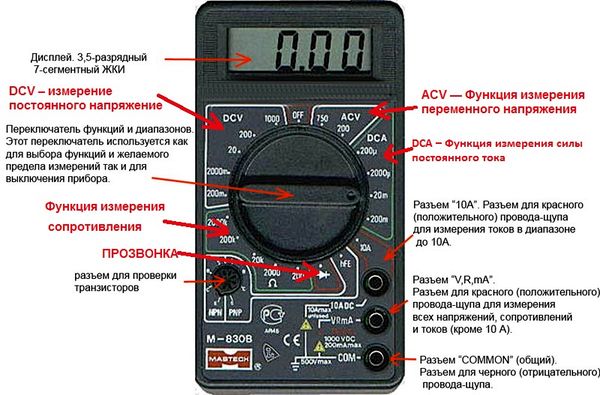

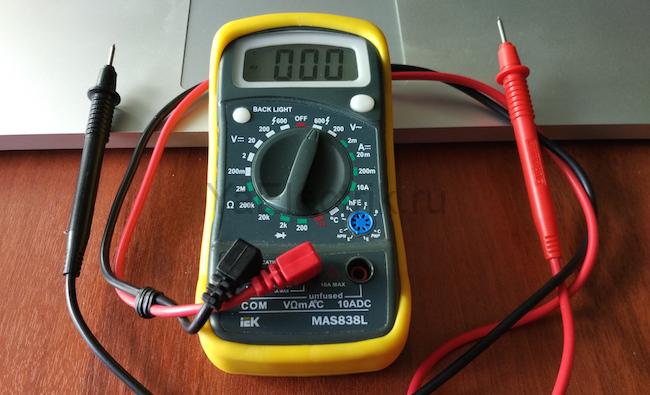

Наглядно узреть внешний облик электронного тестера впереди Вы сможете на рисунке:
Наверняка, Вы сразу направили внимание на 3 разъема для подключения щупов? Итак вот здесь необходимо сразу Вас предупредить о том, что нужно перед измерениями верно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того дабы проверить напряжение в сети, силу тока до 200 мА или сопротивление – нужно воспользоваться выходом «VΩmA», если необходимо замерить величину тока выше 200 мА, непременно воткните красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете применять разъем «VΩmA» для измерения огромных токов, мультиметр стремительно выйдет из строя т.к. сгорит плавкий предохранитель!

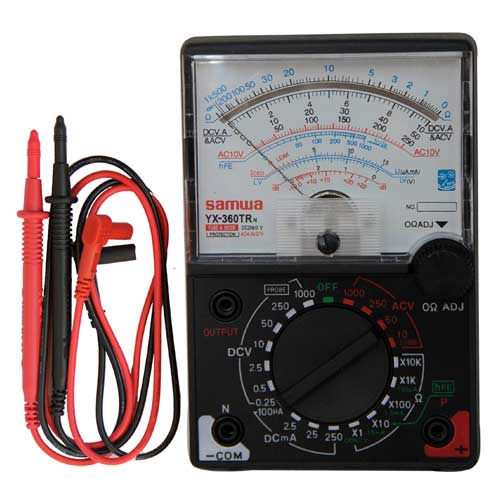

Есть также приборы старенького эталона – аналоговые либо как их еще принято именовать – стрелочные мультиметры. Модель со стрелкой уже фактически не применяется, т.к. такая шкала имеет более высшую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло наименее комфортно.
Если же Вы интересуетесь, как воспользоваться стрелочным мультиметром в домашних критериях, сразу советуем просмотреть приятный видео урок:
Обучаемся работать с аналоговой моделью
О том, как воспользоваться более современной цифровой моделью тестера, мы подробнее побеседуем дальше, рассмотрев пошаговые аннотации в картинах.
Измеряем напряжение

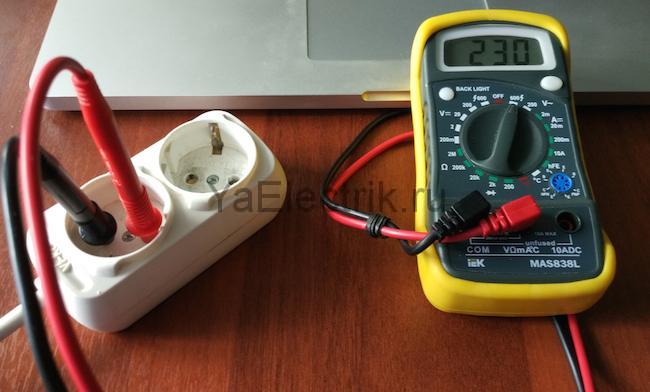

Дабы без помощи других измерить напряжение в цепи, нужно сперва перевести переключатель в необходимое положение. В сети с переменным напряжением (например, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы необходимо подключить к гнездам COM и «VΩmA». Дальше изберите примерный спектр напряжения в сети. Если на данном шаге появились трудности, лучше установите переключатель на наибольшем значении – например, 750 Вольт. Дальше, если на табло высветится наименьшее напряжение, можно перевести переключатель на более низкую ступень: 200 или 50 Вольт. Таким макаром, понижая уставку до более подходящей Вы можете найти более четкое значение. В сети с неизменным напряжением применять мультиметр необходимо таким же образом. Обычно в последнем случае переключатель идеальнее всего ставить на отметку 20 Вольт (например, при ремонте электрики автомобиля).

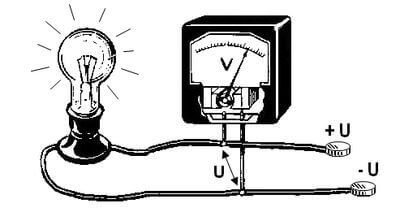

Очень принципиальный аспект, о котором Вы должны знать – подключать шупальца к цепи необходимо параллельно, как показано на картинке:
Вот по таковой методике необходимо воспользоваться мультиметром для определения неизменного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до обнаженных частей щупальцев, по другому поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также применять индикаторную отвертку!
Измеряем силу тока
Для того дабы без помощи других измерить силу тока в цепи мультиметром, нужно сперва обусловиться – неизменный или переменный ток протекает по проводам. После чего необходимо выяснить примерное значение в Амперах, дабы избрать подходящее гнездо для подключения темного щупа — «VΩmA» или «10 А». Советуем Для вас вначале воткнуть щуп в разъем с более высочайшим токовым значением и если на табло высветится наименьшая величина, переключить штекер в другое гнездо. Если же снова Вы видите, что измеряемое значение меньше, чем уставка, нужно применять спектр с наименьшей величиной в Амперах.

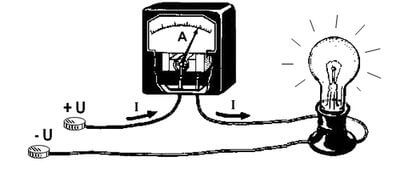

Обращаем Ваше внимание на то, что если Вы приняли решение воспользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи необходимо последовательно, как показано на картинке:
Измеряем сопротивление
Ну и безопаснее всего по отношению к сохранности мультиметра будет применять устройство для измерения сопротивления частей цепи. В данном случае можно установить переключатель на хоть какой спектр сектора «Ω», после этого подобрать подходящую уставку для более четких измерений. Очень принципиальный момент – перед тем как применять устройство для замера сопротивления, непременно отключите питание в цепи, даже если это рядовая батарейка. В неприятном случае Ваш тестер в режиме омметра может показать неправильное значение.
В большинстве случаев определять мультиметром сопротивление приходится при ремонте домашней техники своими руками. Например, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, вероятнее всего, вышел из строя.
Кстати, если при измерении сопротивления на участке цепи мультиметром Вы узрели на табло значение «1», «OL» или «OVER» то необходимо перевести переключатель на спектр выше, т.к. при избранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на наименьший спектр измерений. Запомните это момент и воспользоваться мультиметром при замерах сопротивления не будет трудно!
Используем прозвонку
Если приглядеться на переднюю панель тестера, то можно узреть еще несколько дополнительных функций, о которых мы еще не поведали. Некоторые из них применяют только бывалые радиотехники, потому домашнему электрику нет смысла о них говорить (все равно в бытовых критериях они навряд ли понадобятся). Но еще есть один принципиальный режим тестера, которым, может быть, Вы будете воспользоваться – прозвонка (на картинке ниже мы указали ее обозначение). Например, дабы отыскать обрыв нулевого провода в цепи, необходимо прозвонить проводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого необходимо всего только подключить щупы в нужные 2 точки схемы.
Опять-таки, очень принципиальный аспект – питание на участке цепи, которую Вы собрались прозванивать, должно быть непременно отключено. Например, если Вы приняли решение прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Воспользоваться мультиметром при присоединенном питании очень не рекомендуется!
Видео уроки по теме
Ну и в итоге рекомендуем Для вас просмотреть, как верно применять более пользующиеся популярностью модели мультиметров. Может быть, Вы приобрели как раз один из перечисленных ниже устройств и приятная аннотация покажет Для вас, как воспользоваться конкретно приобретенным вариантом измерителя!
На этом наша аннотация завершается. Возлагаем надежды, что наш материал посодействовал Для вас научиться применять главные режимы универсального устройства и сейчас Вы понимаете, как воспользоваться мультиметром в домашних критериях и что необходимо, дабы измерять сопротивление, напряжение и силу тока в цепи!
Как воспользоваться мультиметром
Хоть какой домашний мастер, который обладает хотя бы базисными познаниями в области электротехники, должен знать, как воспользоваться мультиметром (тестером). Не глядя на то, что современный устройство имеет массу функций, способностей и пределов измерений, это довольно легко. Главное, научиться верно подключить измерительные щупы, осознавать значение всех нанесённых на переднюю панель знаков и уметь зависимо от ситуации работать с разными спектрами и режимами. Дабы разобраться в деталях этого вопроса, предлагаем пользоваться следующей аннотацией по применению тестеров на практике. В качестве примера мы разглядим в этой статье цифровой устройство, с которым в сопоставлении со стрелочным мультиметром работать будет намного проще. Если вы еще не заполучили устройство, непременно ознакомьтесь с нашим управлением по выбору мультиметра для домашнего мастера.
Что принципиально знать об устройстве тестера

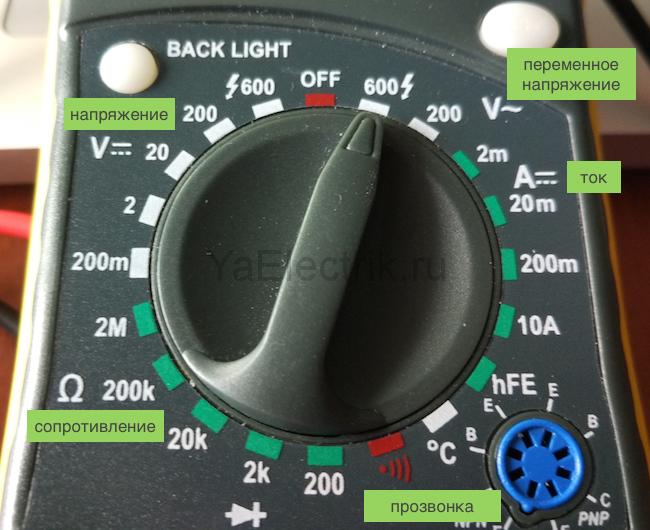

Перед тем как начать проведение всех электрических измерений, стоит разобраться с тем, что представляет собой сам устройство и каковы его функции. Вся информация нанесена на лицевую панель. О том, как воспользоваться мультиметром избранной модели, можно выяснить исходя из следующих принятых обозначений:
- ON/OFF – кнопка включения/выключения устройства (на отдельных тестерах она может отсутствовать, включение устройства в данном случае будет производиться поворотом переключателя диапазонов);
- DCA (либо A—) – неизменный ток;
- ADCA – переменный ток;
- ACV (V~)/DCV (V—) – переменное/неизменное напряжение;
- Ω – сопротивление.
Дабы снять показания, необходимо применять поворотный переключатель, который позволяет устанавливать разные режимы работы мультиметра, выбирать спектр измерений.

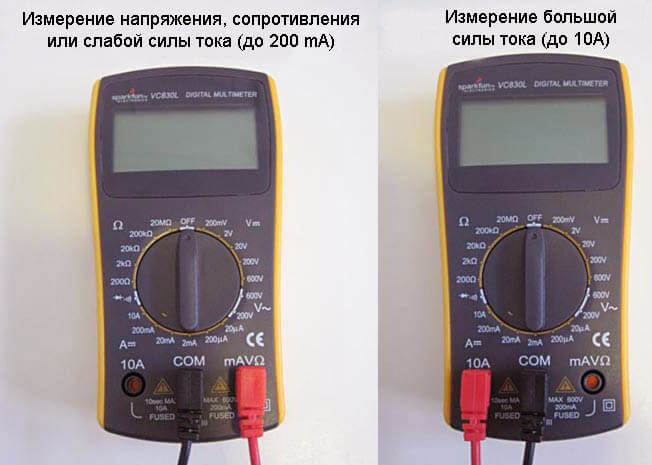

Одним из принципиальных моментов в освоении вопроса о том, как воспользоваться цифровым мультиметром, является правильное подключение измерительных щупов в надлежащие разъёмы. От этого будет зависеть правильность выполненных измерений. Для того дабы не ошибиться, есть обыкновенные правила:

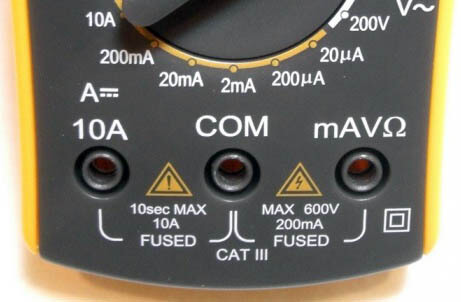

COM — черный размер слева, универсальный разъем в центре, разъем для измерения огромных токов — справа
- разъём СОМ – общий, он применяется для подключения отрицательного измерительного провода чёрного цвета;
- для подключения красного положительного щупа может быть применено одно из гнезд для измерения напряжения (V), сопротивления (Ω), тока (mА, А), при всем этом стоит учесть, что, обычно, токовых гнёзд два (для работы со слаботочными цепями и с током до 10/20 А зависимо от модели тестера).
Но также нужно учесть, что при проведении измерений напряжения либо тока установленные напротив измерительные щупы приведут к изменению полярности приобретенных данных, что отразится на экране возникновением знака «-». Цифровые значения при всем этом будут корректны. Этим цифровые приборы отличаются от аналоговых. В последних стрелка в большинстве случаев выходит за границы шкалы, а в отдельных случаях такая работа может привести к повреждению устройства.
Аннотация, как воспользоваться мультиметром для чайников

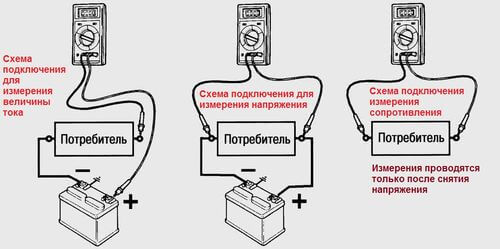

Основное предназначение любого тестера – измерение электрических величин. Присоединенный к цепи устройство при измерении тока подсоединяется в разрыв цепи (последовательно), а для того, дабы применять тестер в качестве вольтметра, он врубается в схему параллельно.
Внедрение цифрового мультиметра для измерения напряжения
Методика измерения неизменного напряжения довольно ординарна.
- Избираем с помощью поворотного переключателя род измеряемой величины и предел измерений.
- Установка предела может быть выполнена после того, как юзер обусловится с тем, каково ориентировочное значение измеряемого напряжения. Подсказкой может служить маркировка на элементах питания либо деталях электрических схем. Предел всегда должен быть больше измеряемого значения, дабы не допустить перегрузки частей устройства и его выхода из строя.
- В согласовании с управлением по эксплуатации измерительные щупы нужно подключить к клеммам/выводам (чёрный – к «минусу», красный – к «плюсу»).
- Получаем значение неизменного напряжения на экране тестера.
измеряем напряжение электрической сети
Ещё один метод найти предел измерений состоит в том, дабы вначале установить подключаемый устройство на очень большой предел измерений. Потом, сняв показания, дабы повысить точность приобретенных данных можно уменьшить предел до наиблежайшего большего значения, сравнивая его с измеренными показаниями. Принципных различий в том, как снимать данные о неизменном и переменном напряжении, нет. Отличие состоит исключительно в том, дабы переключить тестер в подходящий режим. Дальше работает вышеперечисленный метод.
Практический пример применения функции замера напряжения

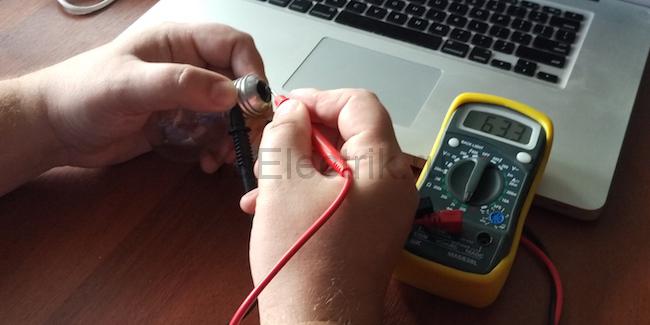

проверяем напряжение на аккуме
Одной из самых нередких операций, при которых необходимо измерить напряжение, является проверка состояния аккумов. Причём он может быть как обыденным пальчиковым, так и авто. В любом случае домашнему мастеру будет не излишним знать, как верно воспользоваться мультиметром в таковой ситуации. Если речь идёт о пальчиковых аккумах, измерения производятся следующим образом: переключатель устанавливается на подходящий предел напряжения неизменного тока. Приобретенное значение должно соответствовать номинальному. Отклонение в ±10 % от номинала считается нормой.
Как измерить силу тока
Перед тем, как воспользоваться тестером (либо мультиметром) для измерения силы тока, нужно обусловиться, работает исследуемое устройство с переменным либо неизменным током. Не считая того, необходимо знать примерное значение, которое будет получено в итоге. Это дозволит верно избрать применяемое для работы гнездо mA либо 10/20 А. Даже если вы не представляете даже приблизительно, какой ток получите в конечном итоге, решить задачку просто. Довольно для начала выставить наибольший предел, а потом, ориентируясь на приобретенные данные, по мере надобности повторно измерить величину, переставив измерительный щуп и переключатель на наименьший спектр.
Прозвонка цепей мультиметром

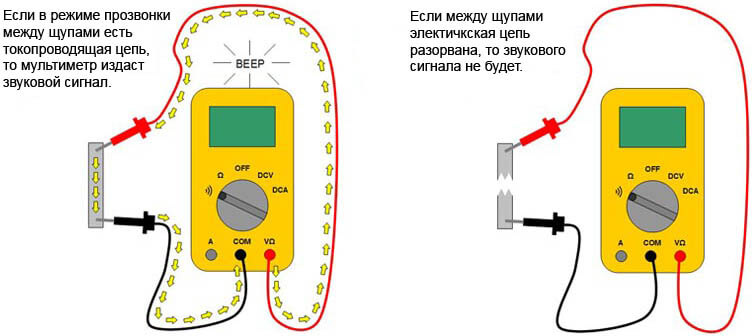

Прозвонка цепей – один из главных режимов, который нередко применяется при бытовом использовании мультиметров для определения обрывов либо маленьких замыканий в цепи. Довольно только выставить на тестере подходящий режим, отключить питание (включая такое маломощное, как батарейки), разрядить конденсаторы, установить измерительные щупы и подключить их в нужные точки электрической схемы.
Для удобства юзера при отсутствии обрывов в большинстве моделей предусмотрен зуммер, сигнал которого позволяет просто сориентироваться в результатах. Не считая того, на экран в данном случае будет выведено значение сопротивления либо «0». Отсутствие звука либо отображение на дисплее «1» будет означать обрыв в исследуемой цепи. Более тщательно о прозвонке проводов, выключателей и других устройств вы сможете выяснить в этой статье.
Измерение сопротивления
Не малым «плюсом» самой операции по измерению сопротивления будет то, что при его измерении используя мультиметр, попортить устройство либо деталь в ремонтируемом оборудовании фактически нереально. Дабы выполнить операцию верно, необходимо:
- установить поворотный переключатель в сектор Ω,
- отключить питание, вытащить батарейки, аккумулятор,
- избрать более подходящий предел измерений,
- подключиться к выводам измеряемого элемента цепи,
- снять показания.

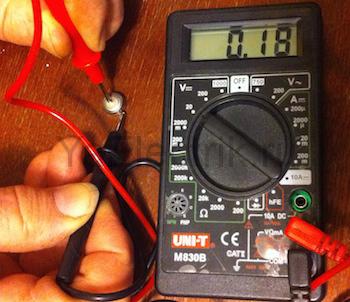

измеряем сопротивление лампы накаливания
Вся процедура довольно стандартна. Единственное принципиальное отличие заключается в том, что после проведения измерений на экране вы сможете узреть «OVER», «1» либо «OL». Это значит, что произошла перегрузка и измерения необходимо повторить, переключив устройство на больший спектр. Также на экран может быть выведен «0», что значит необходимость понизить пределы. Для удачного использования функцией измерения сопротивления познания этих обычных правил будет полностью довольно.
Измерение ёмкости
У радиолюбителей и электриков, занимающихся ремонтом домашней техники, нередко появляется необходимость в измерении ёмкости конденсаторов. Более животрепещущ этот вопрос и для хозяев станков, которым временами нужна при подключении трёхфазного мотора в однофазовую сеть подбирать ёмкость конденсаторов для оптимизации работы мотора. Производятся эти операции по аналогии с измерением сопротивления.
Принципиальное отличие состоит не только лишь в положении переключателя, который должен быть установлен в соответственный режим и спектр, но и неотклонимой подготовительной разрядке конденсаторов. В неприятном случае как минимум будут получены неправильные показания (при работе с элементами малой ёмкости), как максимум, устройство выйдет из строя. Обычно, для работы в режиме измерения ёмкости производителями предусматриваются в мультиметре отдельные гнёзда.

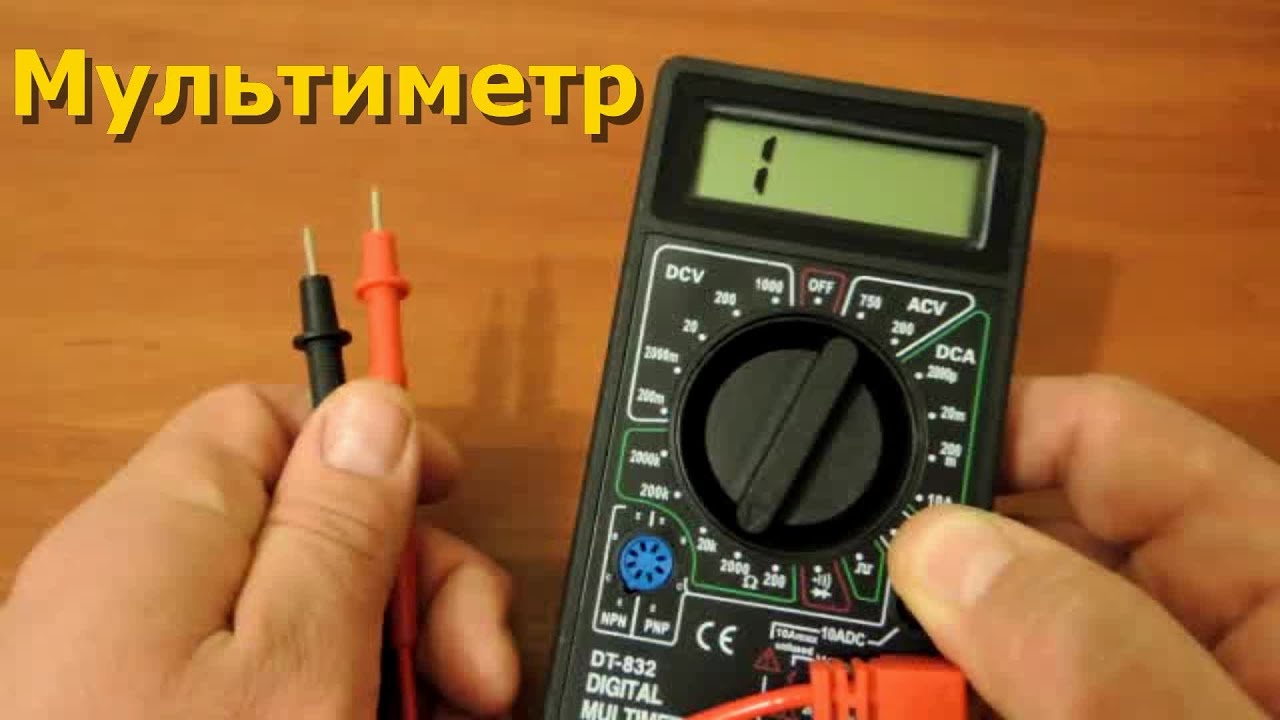

Подробные видео аннотации
В первой части видео вы отыщите общие сведения о том как воспользоваться мультиметром и научитесь определять неизменное и переменное напряжение.
Просмотрев вторую часть вы научитесь определять сопротивление, прозванивать цепи, инспектировать диоды, применять интегрированный генератор, также определять величину электрического тока.
Безопасность при работе с мультиметром
Есть несколько потенциально небезопасных ситуаций, при которых рядовая невнимательность юзера может привести к поломке устройства и выходу из строя проверяемого оборудования.
- Если нужно измерить напряжение, при всем этом щупы установлены верно, а переключатель стоит в любом другом положении не считая напряжения (на сопротивлении, токе).
- Если необходимо измерить ток, измерительный щуп установлен в гнездо для измерения слаботочных цепей, а переключатель будет установлен на измерение большой силы тока.
- При прозвонке либо измерении сопротивления в оборудовании нужно вынимать все установленные в нём батареи питания, так как работа в таком режиме выведет устройство из строя.
- При работе в режиме прозвонки при наличии в цепи заряженных емкостей (конденсаторов) нужно непременно их разряжать закорачиванием. При работе цепей с элементами большой ёмкости разрядку можно выполнить через лампу накаливания. Игнорирование этого правила может привести к тому, что мультиметр сгорит.
Все перечисленные ситуации ведут не только лишь к вещественным потерям, но и завышенной угрозы для работающего с тестером человека. Если применять мультиметр неправильно, работа с электричеством может привести к случайному касанию к токоведущим частям, находящимся под высочайшим напряжением, а это уже небезопасно для жизни. В остальном довольно соблюдения обычных правил и законов электротехники, дабы просто освоить работу с мультиметром во всех его режимах и удачно проводить нужные измерения, не обращаясь к спецам.
