Как воспользоваться мультиметром для чайников

Мультиметр — универсальное устройство для проверки целостности и характеристик электроцепи. Оно соединяет внутри себя функции омметра, амперметра и вольтметра. С его помощью можно снять показания неизменного и переменного напряжения, выяснить силу тока и сопротивления. Все эти данные просто получить, используя хоть какой тип устройства: стрелочный либо цифровой. Но не все юзеры знают, как верно воспользоваться мультиметром.

Разновидности устройства

Все мультиметры либо мультитесторы делятся на две огромные подгруппы:

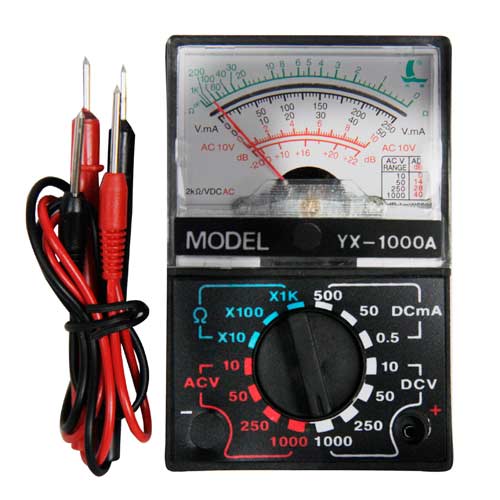

Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким устройством нужно учесть характеристики установленного предела, в каком отлично разбирается проф электрик.
Цифровые. Современные варианты, показывающие значение на цифровом мониторе, с ручкой переключения характеристик либо кнопочным управлением. В продвинутых вариантах есть функции снятия характеристик емкости конденсатора, частоты и длительности импульсов.

Принципиально! В критериях сильных радиопомех, зашумленности сигнала применяют только аналоговый вариант, дабы получить четкие значения.

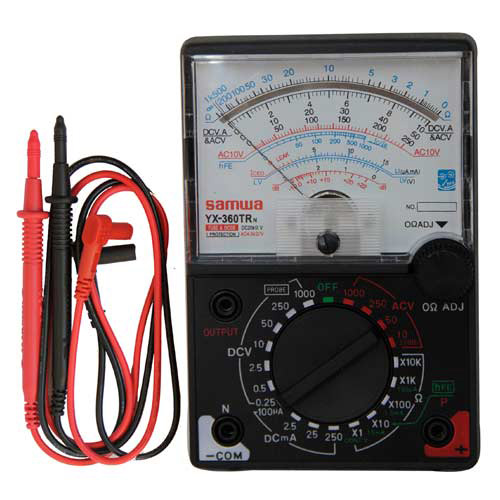

Как использовать аналоговый мультитестер

Аналоговый тестер употребляет общий индикатор отображение снятых характеристик. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Работает тестер по принципу преобразования измеряемых данных в электричество, которое делает магнитное поле, которое в свою очередь передвигает стрелку. При всем этом коммутация входных разъемов и управление режимами функционирования схемой реализуется с помощью функционального переключателя с кнопками. Схожая «ручка» предусмотрена и на цифровых модификациях.

Аннотация по применению аналогового тестера

Разберем, как воспользоваться стрелочным мультиметром и настроить его на работу:

Проверить элементы питания, воспользовавшись особым режимом.
Выполнить калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же используется при переходе с 1-го на другой спектр. К примеру, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
Выставить переменное либо неизменное напряжение. (В составе устройства имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора работает только при неизменном токе).
Активировать шунт, который помогает определять сопротивление в широких спектрах на чувствительном механизме стрелки.
Дабы избрать величину измерения нужно подключать устройство к правильным разъемам, при всем этом нужно соблюдать коммутацию. Если не делать все правила подключения к каждому участку цепи, где различная сила тока, то мультиметр выйдет из строя.
Соединение устройства и цепи осуществляется с помощью щупов либо зажимов, схожих на крокодилов, которые и получили соответственное название.

Принципиально! В процессе работы нельзя касаться обнаженных контактов нагими руками, даже если напряжение кажется неопасным.

Особенности цифровых мультиметров

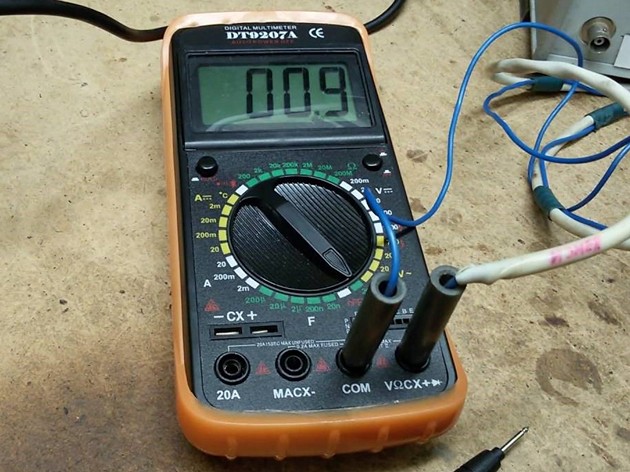

В базе работы устройства лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для предстоящей обработки микросхемой-контроллером. Для снятия характеристик нужно подсоединить провода (щупы) к схеме либо ее комплектующим. Черный щуп — отрицательный либо общий, красный — положительный.

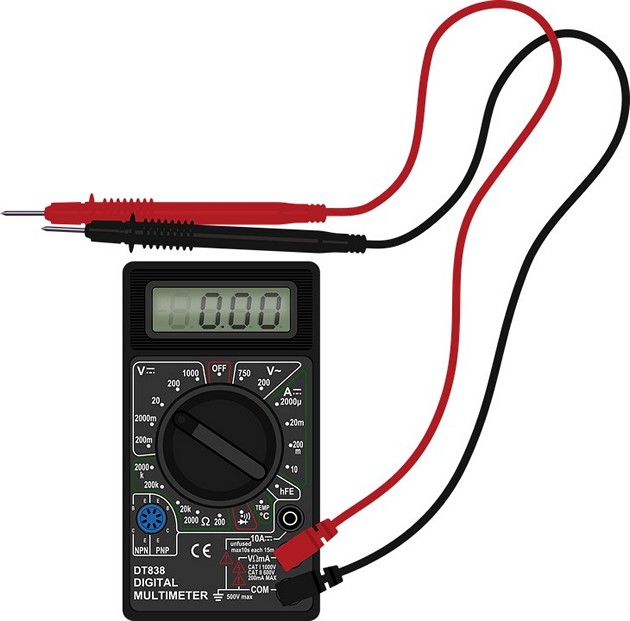

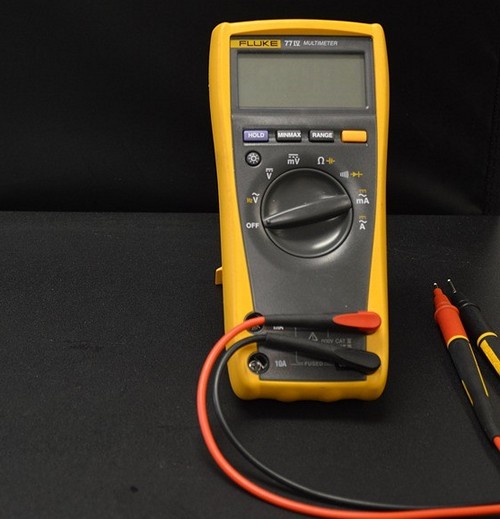

Для осознания, как верно воспользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:

off — устройство выключен;
avc — показатель переменного напряжения;
dvc — неизменное напряжение;
dca — ток неизменный;
Ω — сопротивление.

В любом современном мультиметре предвидено три разъема для присоединения проводов. Нужно верно подключать провода, дабы не попортить устройство и верно снять данные:

черный провод подключается только ко входу COM;
по мере надобности измерить силу тока до 200 мА либо сопротивление красный провод включают в разъем «VΩmA»;
если сила тока более 200 мА, то красный шнур включают в «10ADC».

Для снятия отдельных характеристик применяется своя схема подключения и подстройки устройства. Дабы стопроцентно осознать все особенности тестера, ниже приведена пошаговая аннотация в стиле «как воспользоваться мультиметром, для чайников».

Определение недлинного замыкания в цепи

В различных целях применяют мультитестер по-разному. Разберем на примере, как воспользоваться мультиметром DT838 для выявления недлинного замыкания (дальше — КЗ) в цепи. Это универсальная модель, которую нередко применяют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Кроме стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.

Дабы найти наличие недлинного замыкания, следуйте аннотации:

Включите мультиметр и воткните щупы в надлежащие разъемы (COM — черный и VΩmA — красный).
Переключите «ручку» в режим прозвонки.
Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть куцее замыкание, то раздастся сигнал в виде писка.

Так стремительно и просто вы узнаете о наличии КЗ.

Как меряется неизменный ток

Разглядим, как измерить силу неизменного тока в аккуме на примере модели мультиметра DT182. Это малогабаритный устройство, который применяется в быту, со скоростью измерения 2–3 раза за секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие главные измерения.

Дабы выяснить заряжена ли батарея либо нет, проделайте следующее:

Включите мультиметр DT182 и установите щупы в верном положении (как и в прошлом примере для определения КЗ).
Выставите «ручку» на наибольший показатель в 500 V.
Свободный конец темного щупа закрепите на неизолированной части батареи.
Красный щуп поставьте на точку проведения измерений, к примеру, на «+» батарейки.
Если в процессе измерения на экране высветились числа от 12 до 14.6 V, то аккумулятор заряжен.

Совет: для роста точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.

Проверка розетки либо измерение переменного напряжения

Кроме определения заряда батареи либо наличия КЗ часто мультиметр используют для проверки работоспособности розетки. Разглядим данное действие на примере малогабаритного тестера модели DT9205A. Ее особенности — высочайшая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.

Дабы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:

Поставьте щупы в надлежащие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
Попеременно включите щупы в розетку, при всем этом не имеет значения, какой куда вставлять.
Если на дисплее высветилось значение в границах 200–220 В, это считается неплохим показателем.

Таким способом инспектируют штепсельные розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.

Принципиально! К каждому устройству прилагается подробная аннотация по эксплуатации, где можно отыскать ответы на все интересующие вопросы.

Особенности проверки термопары

Термопара — датчик, состоящий из 2-ух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за конфигурации температуры на каком-либо участке датчика.

Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления таковой неисправности, проделайте следующее:

Отключите стопроцентно котел, перекрыв поступление газа и электроэнергию. Это нужно для неопасной работы.
Термопара размещается между термодатчиком и гайки, с помощью которой она крепится к клапану.
Нужно снять термопару, открутив гайку.

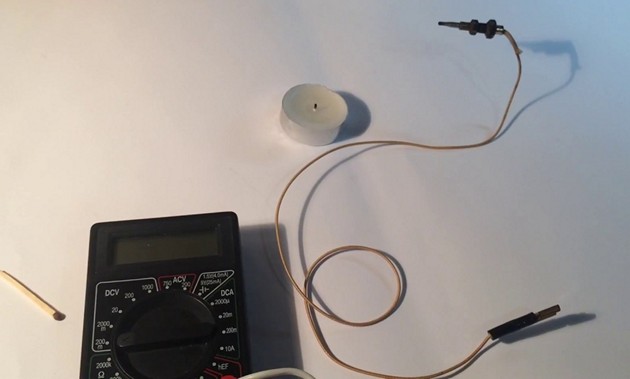

Нагрейте датчик над открытым неизменным огнем, к примеру, над включенной конфоркой. При всем этом держать устройство стоит на расстоянии 10 мм от пламени. Наденьте за ранее перчатки, дабы не получить ожог.
Установите мультиметр на показатель мВ. Потом, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
В течение минутки после нагрева устройство будет фиксировать наличие напряжения. На дисплее тестера должно отображаться число от 18 до 25 мВ, что гласит об исправности термопары.

Незначительно советов

Осознать, как верно воспользоваться мультиметром (тестером) нетрудно, главное, выставлять нужные характеристики на цифровом приборе и правильно присоединять щупы. Также стоит уделять повышенное внимание выбору мультитестера, и следовать некоторым советам:

У большинства китайских мультиметров, в том числе и у пользующейся популярностью модели DT9205A, некрепкие щупы. Их можно укрепить с помощью кембриков либо трубок-держателей. Они обеспечат отсутствие перегибов около зажимов и продлят срок служб устройства.
Начинать измерения нужно от огромных значений к наименьшим, это дозволит избежать перегорания предохранителя снутри мультиметра.

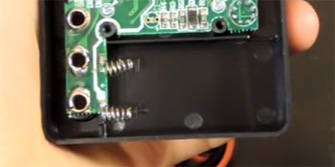

Если устройство не врубается, предпосылкой может быть разрядившаяся батарейка. Приобрести ее можно в любом спец магазине, назвав подтип «Крона».
Крутить переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи либо устройству.

Обучайтесь воспользоваться мультиметром и найти КЗ, измерить показания неизменного и переменного тока, также другие характеристики в быту станет существенно проще.

Видео по теме

Подробная аннотация, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:

Дабы осознавать все особенности пользующейся популярностью модели тестера DT9205A, поглядите видеоматериал, приведенный ниже:

Подробнее о том, как проверить термопару с помощью мультиметра, смотрите в видеоматериале:

Как воспользоваться мультиметром: управление для чайников

Главным электрическим измерительным инвентарем, которым пользуются электрики, радиоинженеры, автоэлектрики, другие спецы в области электроники, является мультиметр. Название инструмента отражает возможность измерения нескольких электрических величин. Большая часть мультиметров имеют возможность измерения следующих величин:

напряжение (неизменное, переменное);
ток;
сопротивление.

В качестве дополнительных опций мультиметры могут определять величину емкости, силу переменного тока, коэффициент передачи h21 биполярных транзисторов, «прозванивать» электрические цепи (определять наличие контактов и соединений).

Виды мультиметров

По типу индикации измеряемых величин мультиметры классифицируются на:

В стрелочных мультиметрах в качестве базисного измерительного устройства применяется микроамерметр магнитоэлектрического типа с системой переключающихся шунтов и диодных сборок. На аналоговой шкале нанесены деления для измерения электрических величин. Вид стрелочного мультиметра.

В цифровых мультиметрах происходит преобразование аналогового измеряемого сигнала в цифровой, потом обработка и передача инфы на цифровую шкалу. Цифровые мультиметры имеют ряд преимуществ по сопоставлению со стрелочными:

завышенную точность измерений;
наглядность индикации;
механическая устойчивость к падениям;
простота в использовании непрофессиональными спецами.

Производители выпускают мультиметры общего и специального предназначения.

Особые цифровые мультиметры могут быть созданы для:

измерения огромных электрических величин;
контроля погодных характеристик (давление, температура);
измерение характеристик радиодеталей (сопротивление, емкость, индуктивность).

Использование мультиметра общего предназначения

Мультиметром общего предназначения считается измерительный инструмент, созданный для измерения токов, напряжений и сопротивлений в бытовых сетях, устройствах и легковых автомобилях.

Обычным представителем такового мультиметра является устройство MAS 830L.

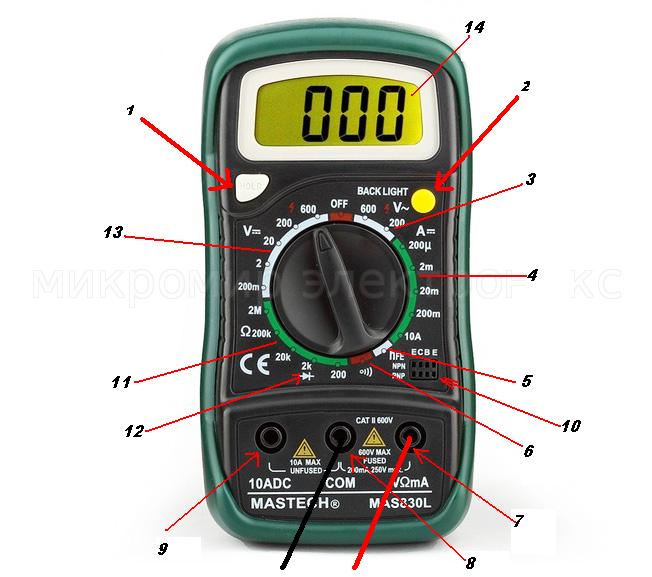

Он выполнен по традиционной схеме. В состав устройства входят:

ЖК-индикатор14 для визуализации результатов измерений;
выключатель подсветки цифровой шкалы 2;
выключатель режима самодиагностики 1;
переключатель режимов;
гнезда щупов 7, 8, 9;
разъем для подключения транзисторов 10.

Ударопрочный корпус мультиметра помещен в резиновый кожух для роста механической стойкости.

Последовательность проведения измерений

Измерение неизменных напряжений

Для выполнения измерений черный щуп мультиметра подключают к разъему COM (8), красный – к разъему 7. Такое подключение щупов применяется при всех измерениях, кроме измерения величины неизменного тока на пределе 10 Ампер.

Измерение величины напряжения создают параллельным подключением щупа к точкам (выводам, контактам, разъемам, клеммам) измерений. Переключатель режимов устанавливают в зону 13 на предел, соответственный очень вероятному напряжению в определенной цепи. К примеру, при проведении измерений в легковом автомобиле переключатель устанавливают на предел 20 Вольт. Если величина измеренного напряжения будет наименее 2 Вольт, для получения более четких данных следует установить переключатель на 2 В. Если величина измеряемого напряжения превзойдет предел измерения, на цифровом индикаторе показаться значение 1 в верхнем регистре.

Читайте по теме: Какой провод нужен для розеток в квартире

На цифровом индикаторе показывается полярность напряжения (значок + и -).

Измерение переменных напряжений

Данный режим нередко применяется для контроля бытовой сети 220/380 Вольт 50 Герц. Для этого переключатель режимов устанавливается в зону 3 на предел 600 Вольт. Результаты измерения индицируются на цифровой шкале. Если величина меньше 200 Вольт, для роста точности предел можно установить на 200 Вольт.

При выполнении измерений нужно соблюдать меры предосторожности.

Измерение величины неизменного тока

Измерения проводятся, подключая щупы в разрыв электрической цепи. Ели подключить, к примеру, в режиме измерения тока щупы к клеммам аккума, устройство выйдет из строя. Сначало переключатель устанавливается на 200m (миллиампер), потом, на наименьший, если нужна.

На пределе тока до 10 Ампер красный щуп помещают в гнездо 9. При большенном токе проводники щупов могут греться.

Измерение сопротивления

Переключатель устанавливают в зону 11 на предел 200. Щупы инсталлируются в гнезда 7 и 8. Если индицируется 1 (рис.4), означает, сопротивление цепи имеет большее значение, предел возрастает.

Индикация 1 на наивысшем пределе свидетельствует об обрыве в цепи.

Контроль работоспособности диодика

В мультиметре имеется возможность инспектировать работоспособность диодов. Переключатель устанавливается в положение 12. Попеременно подключая щупы к диодику в разных направлениях, определяют исправность диодика. В одном из направлений сопротивление должно быть около 600 Ом. В оборотном включении сопротивление фактически нескончаемое (на индикаторе показывается 1).

«Прозвонка» электрической цепи

Для определения исправности проводки звуковым способом переключатель устанавливается в положение 6. Щупы подключаются к обратным выводам контролируемого проводника. При наличии электрического соединения (исправности контактов, проводника) сработает зуммер.

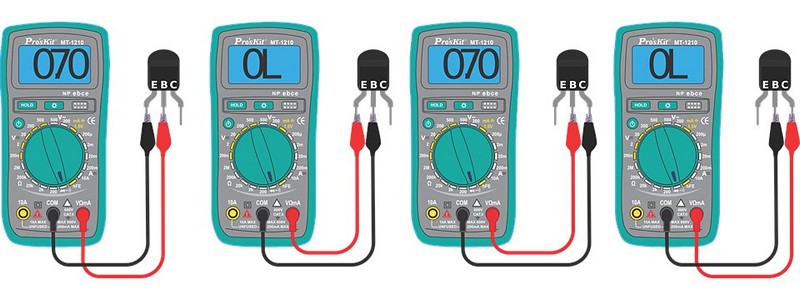

Определение коэффициента передачи h21 биполярных транзисторов

Переключатель устанавливается в OFF (выключен). Транзистор вставляется в разъем 10 в согласовании с полярностью, расположением базы, коллектора, эмиттера (cbe). Переключатель устанавливается в направлении 5. На ЖК-дисплее индицируется коэффициент передачи транзистора.

Меры безопасности

В процессе проведения измерений следует соблюдать следующие меры безопасности:

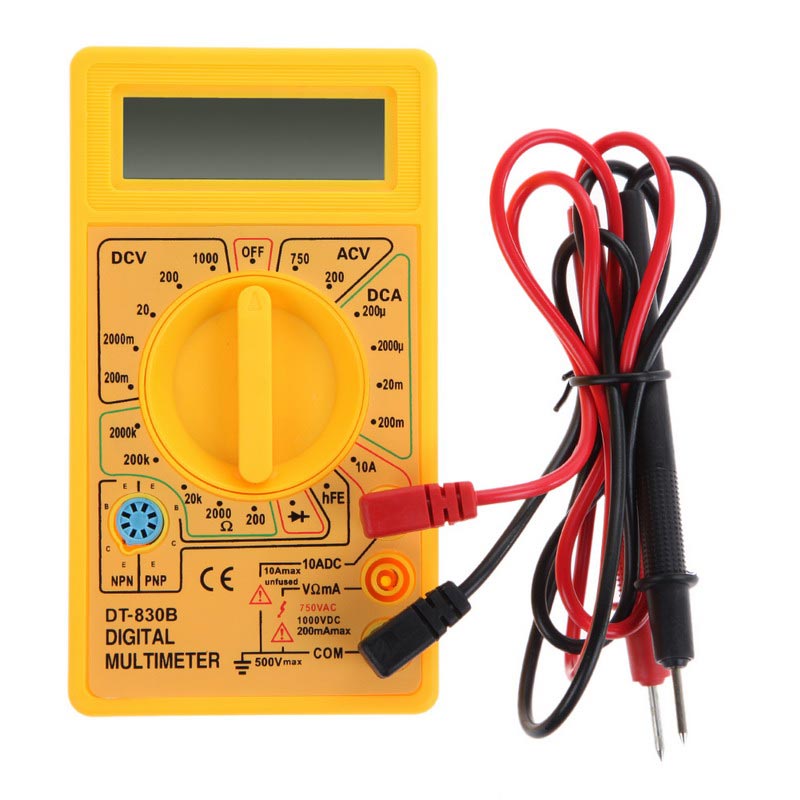

Мультиметр dt830b аннотация по применению

Мультиметр — это один из дешевых измерительных устройств, которым пользуются как мастера, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него хоть какой электрик ощущает себя как без рук. Ранее для измерения напряжения, тока, сопротивления требовалось три различных инструмента. На данный момент все это можно замерить при помощи 1-го универсального аксессуара. Воспользоваться цифровым мультиметром совсем не сложно.

Главные два правила которые необходимо уяснить:

⚡куда верно подключать измерительные щупы
⚡в какое положение устанавливать переключатель для замеров различных величин

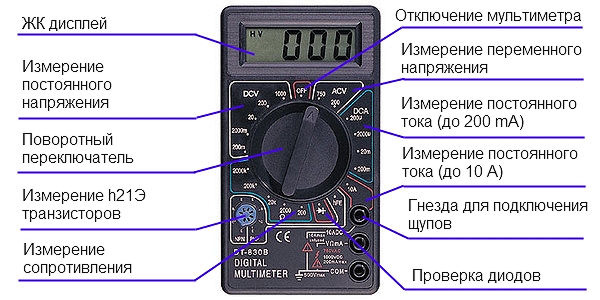

Мультиметр внешний облик и разъемы

На передней части тестера все надписи выполнены на британском языке, да еще с внедрением аббревиатуры.

Что означают данные надписи:

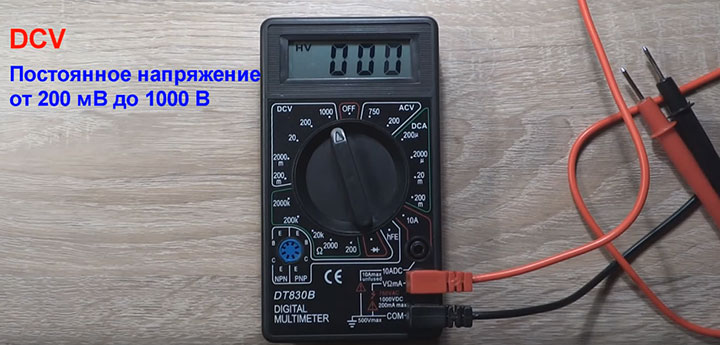

OFF — устройство отключен (дабы батарейки устройства не разрядились, устанавливайте переключатель в это положение после измерений)

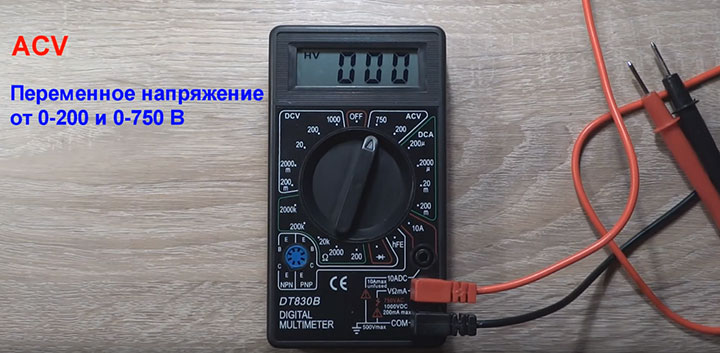

ACV — измерение переменного U
DCV — измерение неизменного U
DCA — измерение неизменного тока
Ω — застыл сопротивления
hFE — застыл черт транзисторов

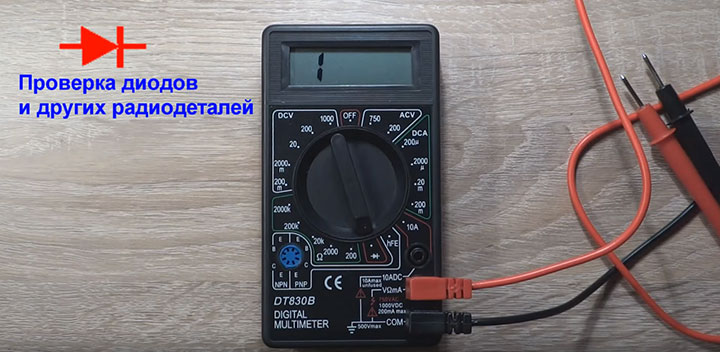

значок диодика — прозвонка либо проверка диодов

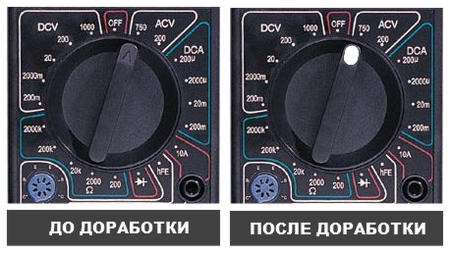

Переключение режимов происходит с помощью центрального поворотного переключателя. В самом начале применения цифрового мультиметра рекомендуется сразу отметить метку указателя на переключателе контрастной краской. К примеру вот так:

Большая часть выходов из строя устройства как раз связано с неверным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в промышленных критериях либо где то в китайских «кооперативах». При высококачественной сборке, присоединение происходит через особые разъемы созданные для кроны. В наименее высококачественных вариантах применяются обыденные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Потому принципиально верно подключать щупы для измерения определенных величин, по другому можно просто сжечь устройство.

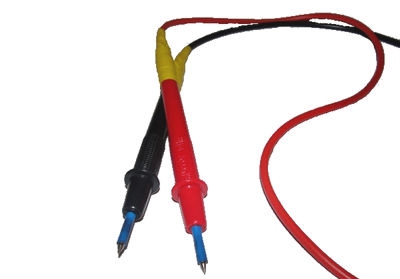

Щупы обычно различного цвета — красного и темного. Щуп темного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда нужно замерить силу тока от 200мА до 10А. Разъем VΩmA применяется для всех других измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

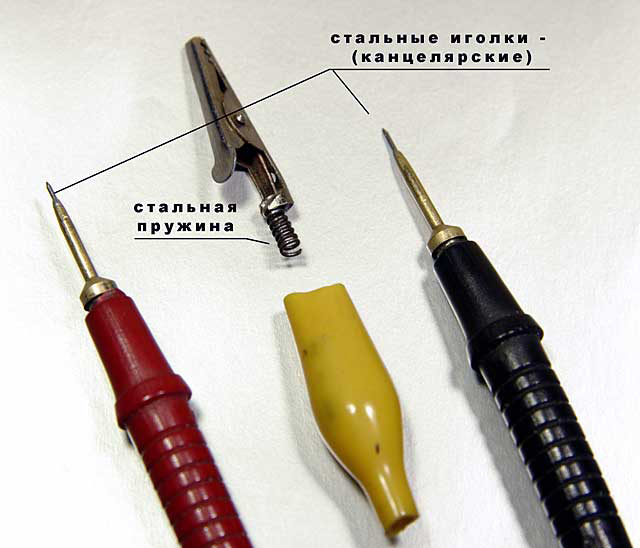

Основное прирекание вызывают конкретно заводские щупы идущие в комплекте с устройством. Практически каждый 2-ой владелец мультиметра советует их поменять на более высококачественные. Правда при всем этом цена их может быть сравнима со ценой самого тестера. В последнем случае их можно усовершенствовать методом усиления в местах извива проводов и изоляции наконечников щупов.

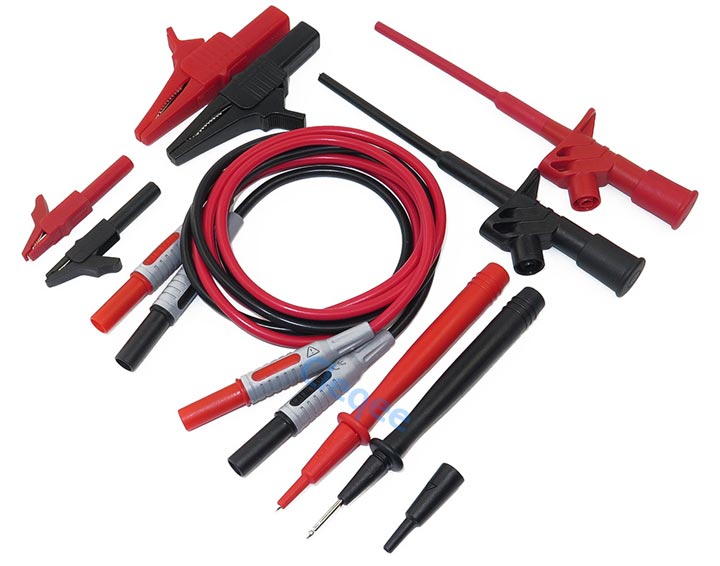

Если же вы желаете для себя высококачественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на Али вот тут.

Ранее обширно применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Но рядовым потребителям воспользоваться ими из-за большой погрешности шкалы измерения наименее комфортно. Не считая того, при работе стрелочным мультиметром, непременно необходимо угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не попортит мультиметр.

Главные операции с мультиметром

Застыл напряжения

Как применять цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответственное положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Сперва инспектируйте корректность подключения разъемов. Если какой-то из них неверно будет установлен в контакт 10ADC – при замере напряжения возникнет куцее замыкание.

Начинайте измерение с наибольшего значения на приборе — 750V. Полярность щупов при всем этом полностью не играет никакой роли. Не надо щупом темного цвета непременно касаться ноля, а красным – фазы. Если на дисплее высветится значение еще меньше, а перед ним будет стоять цифра «0», это значит, что для более четкого замера можно переключиться в другой режим, с наименьшей шкалой уровня напряжения, которую позволяет определять ваш мультиметр.

При замере неизменного напряжения (к примеру проводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с большей шкалы, равномерно понижая ступени измерения. Для замеров напряжения подключать щупы необходимо параллельно измеряемой цепи, при всем этом пальцами держитесь только изолированной части щупа, дабы самому не попасть под напряжение. Если на экране высветилось значение напряжения со знаком «минус», это значит что Вы спутали полярность.

ВНИМАНИЕ: при замерах напряжения в неотклонимом порядке инспектируйте, что шкала мультиметра выставлена верно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на застыл тока, то просто можно сделать куцее замыкание конкретно у себя в руках!

Некоторые бывалые электрики рекомендуют при замере напряжения в розетке, оба щупа держать в одной руке. При нехороший изоляции щупов и их пробое, это дозволит обезопасить в некоторой степени себя от поражения эл.током.

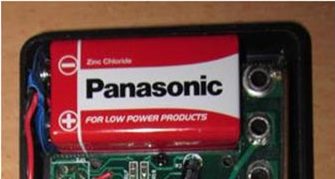

Мультиметр работает на батарейке (применяется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно лгать. В розетке заместо 220В может показаться все 300 либо 100 Вольт. Потому, если показания устройства вас начинают сильно поражать, прежде всего проверьте питание. Косвенным признаком разрядки батареи могут служить беспорядочные конфигурации показаний на экране, даже когда щупы не подключены к измеряемому объекту.

Застыл тока

Устройством можно замерять только силу неизменного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не понимаете, приблизительно в каких границах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, по другому замеряя ток более 200мА на разъеме VΩmA, можно просто сжечь внутренний предохранитель.

Тут щупы в отличии от замеров напряжения необходимо подключать последовательно в цепь с измеряемым объектом. Другими словами для вас придется разрывать цепь и после чего в образовавшийся разрыв подключить щупы. Делать это можно в любом комфортном месте (сначала, середине, конце цепи).

Дабы повсевременно не держать руками щупы, можно применять для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (застыл напряжения), то с устройством с большой вероятностью ничего ужасного не произойдет. А вот если напротив, то мультиметр выйдет из строя.

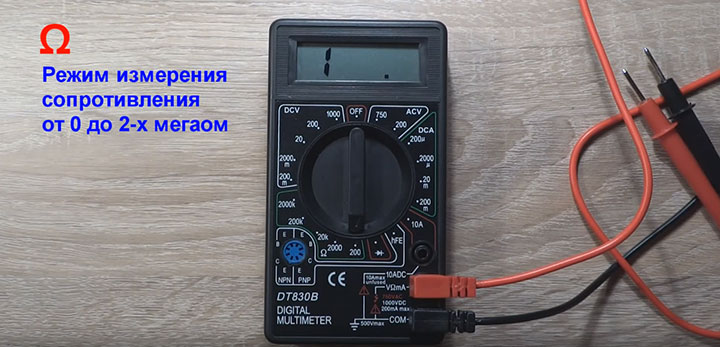

Застыл сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете необходимое значение сопротивления либо же снова начинаете с наибольшего. Если Вы измеряете сопротивление на каком то работающем аппарате либо проводе, рекомендуется отключить с него питание (даже от батарейки). Таким макаром данные замеров будут более точными. Если при измерении на экране у вас высветилось значение «1, OL» — это значит, что устройство говорит о перегрузке и переключатель необходимо поставить в больший спектр замеров. Если же высвечивается «0» — то напротив, уменьшите шкалу измерений.

В большинстве случаев мультиметр в режиме сопротивления применяют при ремонтных работах, для проверки работоспособности домашней техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами обнаженных частей щупов — это скажется на точности измерений.

Прозвонка

Очередной режим работы тестера которым нередко пользуются — это прозвонка.

Для каких целей она нужна? К примеру для того, дабы отыскать обрыв в цепи, либо напротив — удостовериться что цепь не повреждена (проверка целостности предохранителя). Тут уже не важен уровень сопротивления, принципиально осознать что с самой цепью — целая она либо нет.

Необходимо увидеть что звукового сигнала на DT830B нет.

У других марок обычно сигнал раздается при сопротивлении цепи менее 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно инспектировать целостность самих щупов замыкая их вместе. Так как при нередком использовании может произойти их повреждение, в особенности в месте входа провода в трубку щупа. Непременно перед каждым измерением удостоверьтесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, по другому сможете сжечь устройство либо сделать куцее замыкание.

Техника безопасности при работе с мультиметром

⚡не производите замеры во мокроватом помещении
⚡не переключайте пределы измерений в момент самих замеров
⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
⚡используйте щупы с исправной изоляцией

Надеюсь данный материал посодействовал для вас ознакомиться с основными параметрами работы мультиметра. И Вы можете неопасно и продуктивно его применять при ремонтных работах.
