Как положить теплый электрический пол

Жизнь в древесном доме комфортабельна не только лишь из-за его натуральности, но и благодаря низкой теплопроводимости дерева. Считается, что дом из бруса либо бревна не просит дополнительного утепления, но это утверждение не соответствует правде. Вправду, в древесном доме можно жить, не утепляя его. Но с приходом холодов такая оплошность дает о для себя знать ледяным полом и пламенными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к завышенным счетам за оплату электроэнергии либо газа.

В процессе утепления дома нужно повышенное внимание уделить термоизоляции пола. Ведь в личном доме, в отличие от квартиры, под полом находится земля, а означает, в любом случае пол остается холодным. Решить эту делему позволяют системы теплого пола. При этом целесообразнее эксплуатировать конкретно водяной подогрев.

Но беря во внимание трудности монтажа, можно приостановить свой выбор на электрическом варианте, используя его или в отдельных помещениях, требующих завышенного уровня комфорта, например, в санузлах под плитку, или в качестве дополнительного источника тепла.

Виды электрического теплого пола

Существует мировоззрение, что на древесный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести установка нагревательных частей с соблюдением всех правил, эксплуатация таких систем станет полностью неопасной.

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финальные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут устанавливаться без использования бетонной стяжки, заливка которой недопустима в древесном доме.

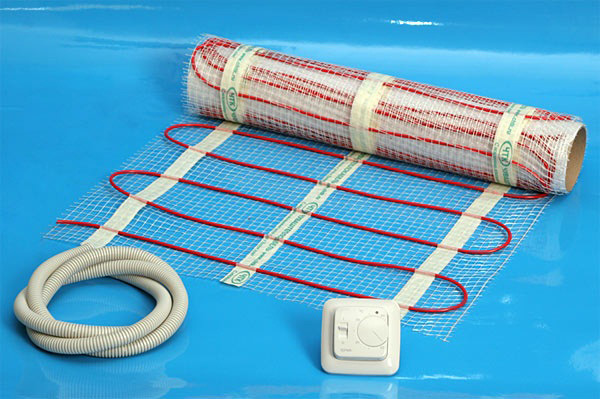

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного воздействия на высоту пола.
• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, сделанные из карбоновой пасты. Толщина инфракрасных матов не сильно оказывает влияние на высоту пола. Их главным преимуществом является надежность, а недочетом – высочайшая цена. Зато их можно укладывать под хоть какое финальное покрытие, в том числе под плитку, ламинат либо линолеум.

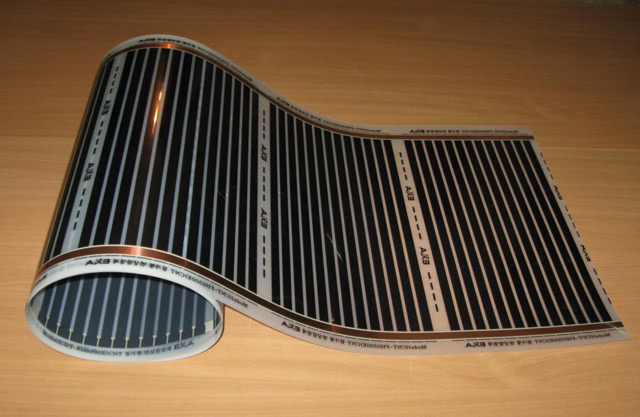

• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде узкой пленки, на которой размещены пластинки из карбоновой пасты. Пленка очень узкая, потому, даже совместно с теплоизолятором, она не окажет никакого давления на древесные перекрытия дома и не прирастит высоту пола.
• Кабельный теплый пол. Этот вариант самый экономный и непростой в монтаже. Его укладка предполагает закрепление греющего кабеля на теплоизоляторе либо армирующей сетке. Зато таковой вариант системы можно укладывать разными методами – змейкой либо спиралью. Такая система в древесном доме укладывается не в бетонную стяжку, а между лагами.

Главные требования по монтажу электрического теплого пола

Дерево – это природный материал, который просто воспламеняется. Беря во внимание, что электрический теплый пол работает по принципу термического излучения, а означает, кабель в процессе работы греется, нужно строго соблюдать правила устройства электроустановок.

• Исключить возможность возгорания древесных перекрытий дозволит серьезное соблюдение правил электромонтажа. При отсутствии особых способностей укладку электрических вариантов теплого пола следует доверить спецам.
• Укладывать электрический кабель следует на древесные перекрытия, за ранее защищенные металлизированными пластинами. Таким макаром, получится избежать его соприкосновения с деревом.
• Нагревательные элементы нельзя укладывать в места, где в предстоящем будет стоять мебель и томная домашняя техника. В неприятном случае кабель будет перенагреваться, что усилит возможность возгорания и выведет из строя систему.
• Следует щепетильно отнестись к выбору финального покрытия пола. Нагревательные элементы лучше укладывать под плитку либо другой материал, способный отлично проводить тепло.
• При укладке нагревательных частей следует повышенное внимание уделить их изоляции.
• Нужно учитывать, что мощность теплого пола не должна превосходить 80 Вт/м².
• Избежать перегрузок системы дозволит автоматический терморегулятор.

Методы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевеньким является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в древесном доме его можно положить между лагами. Невзирая на сложность монтажа, этот вариант подогрева применяется в большинстве случаев, потому рассмотрение методов укладки следует начать конкретно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала делается демонтаж чистового покрытия пола и оценивается состояние предварительного. Все подгнившие древесные части конструкции нужно поменять, а имеющиеся малозначительные повреждения зачистить. Очень принципиально перед монтажом системы теплого пола обработать лаги и предварительную базу антисептиком, который не только лишь предутверждает развитие грибковых поражений на древесной породе, но и увеличивает ее огнеустойчивость.

Установка теплого пола на базе нагревательного кабеля своими руками

Под лаги нужно настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой ввысь. Поверх термоизоляции настилается монтажная сетка, к которой в предстоящем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, потому на них делается разметка мест скрещения и делаются пропилы. Во избежание соприкосновения кабеля с древесной породой, в пропилы укладывается фольга, а на фольгу – кабель, фиксируемый к сетке хомутами.

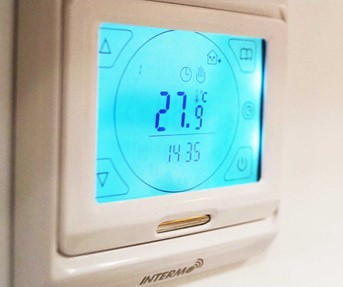

Терморегулятор устанавливается на стенке, а датчик температуры помещается в гофру и выводится к месту его установки. До того как приступить к укладке финального покрытия, система тестируется. Дальше укладывается финальное покрытие. Ламинат можно положить конкретно на лаги. Если подразумевается применять плитку, линолеум либо другое покрытие, на лаги укладывается слой фанеры.

Другие методы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: поначалу укладывается гидро- и термоизоляция. Но, в отличие от греющего кабеля, маты и пленка устанавливаются на ровненькую поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Маты, в том числе инфракрасные, и пленочный теплый пол часто снабжаются самоклеющимся слоем, потому их раскатывают. По мере надобности маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким макаром, их подгоняют под геометрию помещения.

Дальше теплые полы подключают к терморегулятору, при всем этом подсоединение секций делается параллельно. Таким макаром, при выходе из строя одной секции, нагрузка распределяется на все другие.

Керамогранитную плитку положить можно конкретно на маты, немного увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему за ранее закрыть листом фанеры либо гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим методом, дабы в случае необходимости можно было поменять вышедшие из строя секции теплого пола.

Несколько слов в заключение

В древесном доме электрический теплый пол нельзя применять в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных частей следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Идеальнее всего в качестве финального покрытия на теплый пол применять материалы, владеющие высочайшим показателем теплопроводимости, к примеру, плитку либо ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их подогрев востребует более сильного нагрева системы. До того как монтировать теплый пол – кабельный, инфракрасный либо пленочный, следует позаботиться о высококачественном утеплении конструкции древесного дома, в неприятном случае подогрев будет неэффективным и очень накладным.
[ads-pc-2][ads-mob-2]

Теплый пол на древесном основании

Потому к древесному полу при организации его подогрева предъявляются завышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из более нужных систем подогрева древесного пола является электрический подогрев.

На древесном основании проще всего применять пленочный либо кабельный (нагревательные маты либо секции универсального теплого пола, не требующие укладки в стяжку).

• Удельная мощность: 220 Вт/м2
• Предназначение: подогрев пола
• Страна производства: Южная Корея
• Тип подогрева: основной / комфортабельный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Стоимость производителя

• Общая мощность системы: 75 Вт
• Линейная мощность: 14 Вт/м.п.
• Предназначение: подогрев пола
• Страна производства: Южная Корея
• Тип подогрева: комфортабельный
• Экран: дюралевая фольга

Стоимость производителя

• Общая мощность системы: 100 Вт
• Линейная мощность: 14 Вт/м.п.
• Предназначение: подогрев теплиц / подогрев пола
• Страна производства: Южная Корея
• Тип подогрева: комфортабельный / основной
• Экран: дюралевая фольга + дренажная жила из медных проволок

Стоимость производителя

Достоинства электрического теплого пола

• Низкая цена и простота монтажа по сопоставлению с обустройством водяных теплых полов либо системы водяного отопления. Цена конвекторов (в особенности энергосберегающих) достаточно высока, если оценить срок окупаемости таковой системы, то выгода относительна.
• Действенное внедрение термический энергии, так как теплый пол прогревает помещение снизу-вверх. Это в особенности принципиально для большой площади, так как конвекторы распределяют тепло неравномерно.
• Находится под полом — не занимает место (что принципиально в маленьких помещениях), не портит интерьер помещения.
• Систему просто чинить либо поменять, так как устройство электрического теплого пола не предполагает внесения изменений в конструкцию древесного основания.
• Не спаливает кислород.

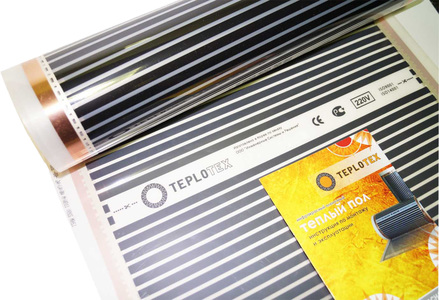

Инфракрасный пленочный теплый пол на древесном основании

В древесных домах в качестве напольного покрытия в большинстве случаев применяется линолеум либо ламинат – наилучшим вариантом в этом случае будет инфракрасный пленочный теплый пол .

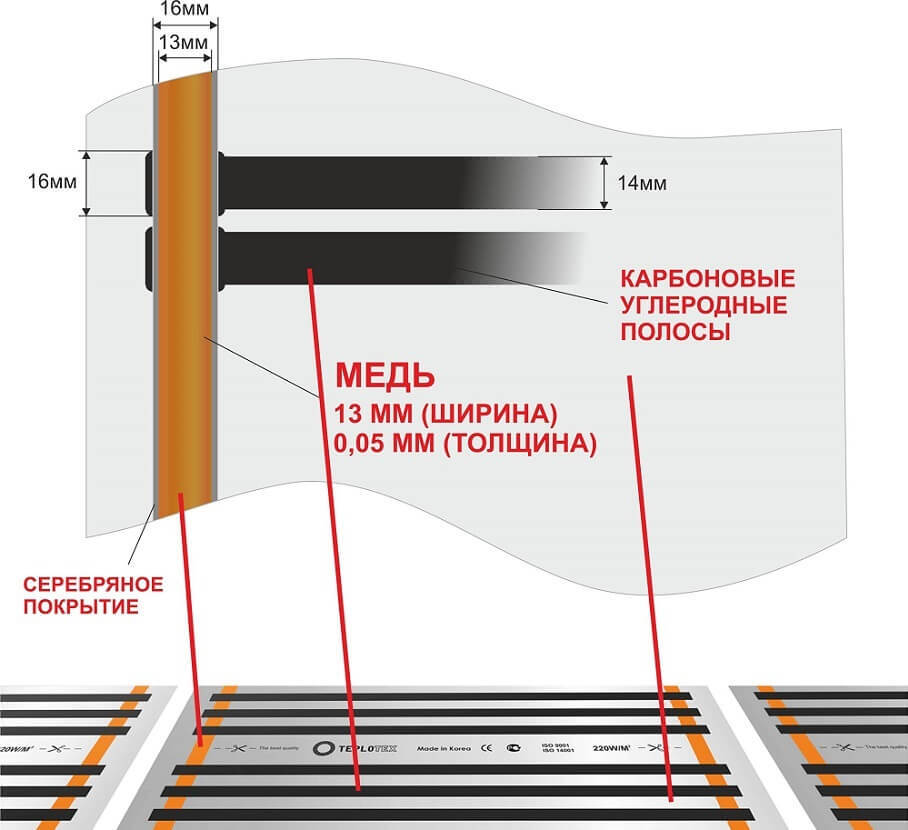

Свойства нагревательной пленки:

Характеристики нагревательной пленки позволяют организовать неопасный экономный подогрев древесного пола. При монтаже инфракрасной пленки применяется «сухой» способ монтажа, что как нельзя лучше смешивается с древесным полом, т.к. на древесном основании выполнение работ по заливке стяжки либо слоя плиточного клея нецелесообразно .

Время монтажа варьируется зависимо от трудности объекта и профессионализма монтажной бригады от 2х часов до 1 денька.

Особенности монтажа пленочного теплого пола на древесное основание

Главные правила укладки пленочного теплого пола приведены в его аннотации по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на древесном основании.

Пленочный теплый пол на древесный пол укладывается 2-мя методами:

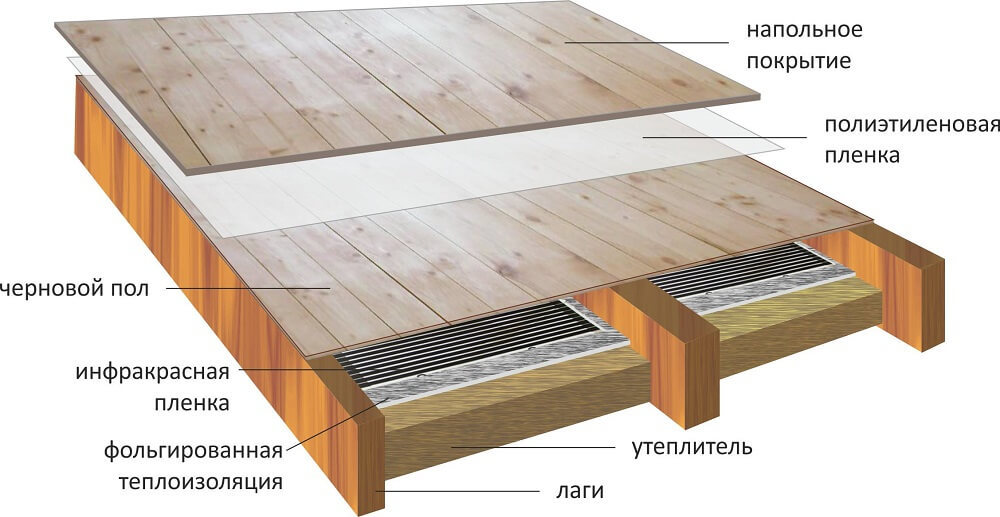

Укладка пленочного пола между лагами

В этом случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается конкретно на теплоизолятор без применения подложки из фольги.

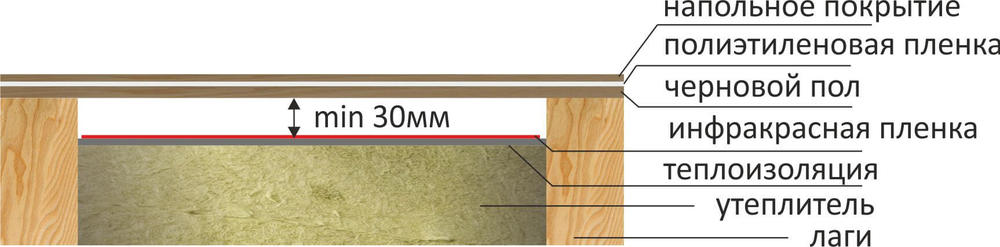

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и предварительным полом должно быть более 30мм . Все соединения производятся с соблюдением норм и правил по электробезопасности.

Данный метод монтажа увеличивает электро- и пожаробезопасность системы подогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

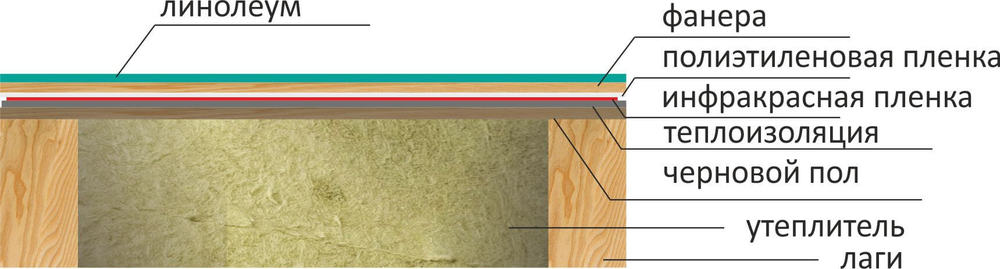

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На базу пола (фанеру, OSB, ГВЛ) укладывается фольгированная термоизоляция, дальше укладывается термопленка и укрывается полиэтиленом. В заключение устанавливается декоративное покрытие пола (ламинат либо паркетная доска).

Принципиально! При укладке пленочного теплого пола на древесную поверхность нужно исключить любые перепады высоты, другими словами поверхность должна быть ровненькой и незапятанной (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры шириной 2-3мм для защиты термопленки от механических повреждений.

Нужно учесть, что этот метод укладки (конкретно на плоскую базу пола) делает систему более действенной по теплопотере, так как при всем этом пленочный пол конкретно соприкасается с поверхностью напольного покрытия и не нужна обогревать воздушную прослойку между пленкой и предварительным полом как в первом методе укладки. Не считая того, при ремонте и демонтаже не придется вскрывать основание пола.

Из минусов данного метода укладки необходимо подчеркнуть необходимость делать углубления в слое фольгированной термоизоляции (а в некоторых случаях и в предварительном поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы подогрева нужно строго соблюдать аннотацию по монтажу и эксплуатации для пленочного теплого пола.

• Удельная мощность: 220 Вт/м2
• Предназначение: подогрев пола
• Страна производства: Южная Корея
• Тип подогрева: основной / комфортабельный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Стоимость производителя

• Удельная мощность: 220 Вт/м2
• Предназначение: подогрев пола
• Страна производства: Южная Корея
• Тип подогрева: основной / комфортабельный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Стоимость производителя

• Удельная мощность: 220 Вт/м2
• Предназначение: подогрев пола
• Страна производства: Южная Корея
• Тип подогрева: основной / комфортабельный
• Maкс. температура (рабочая): 45 °C
• Шаг отреза: 25 см

Стоимость производителя

Электрический кабельный теплый пол на древесном основании

В качестве системы электрообогрева древесного пола можно применять нагревательные маты и универсальный кабельный теплый пол .

Как ранее говорилось ранее – бетонная стяжка на древесном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – установка кабельного пола делается по общей аннотации с соблюдением правил, обозначенных для соответственной модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

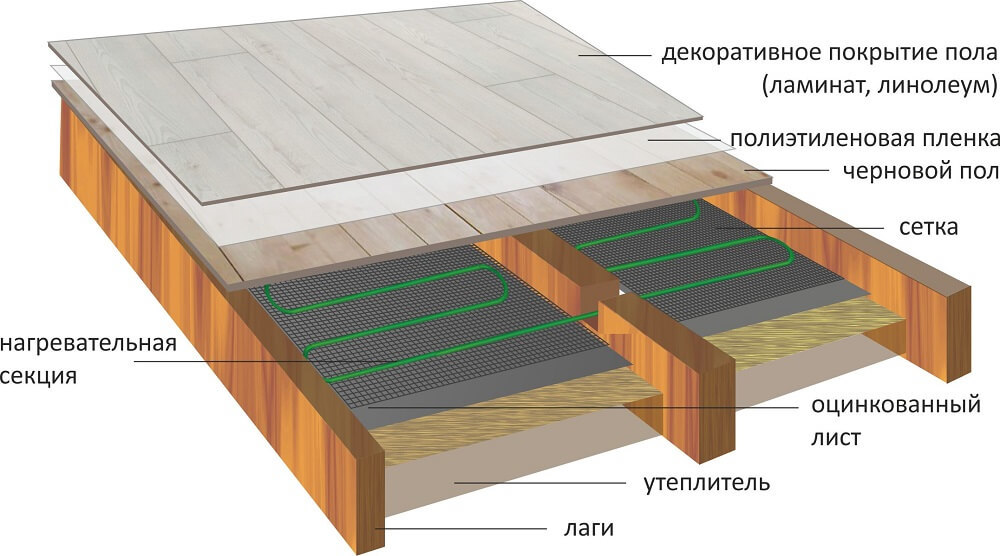

При отсутствии стяжки нагревательный кабель укладывается между древесными лагами. Для укладки между лагами можно применять нагревательные маты с кабелем линейной мощностью 10-14 Вт/м .

Установленная на древесном основании система подогрева не должна превосходить удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется применять в качестве аккума тепла покрытый цинком лист или особый дюралевый лист с ложбинками для нагревательного кабеля. Он укладывается поверх слоя теплоизолятора, конкретно под нагревательный кабель либо мат.

Для пропускания кабеля конкретно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной термоизоляцией или термоизоляцией на базе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, домашней техникой и других стационарных предметов. Подбор комплекта теплого пола делается в согласовании с чертами определенной марки системы.

Расстояние от нагревательного кабеля до финального покрытия пола должно быть более 30мм . Таким макаром появляется воздушная прослойка, которая регулирует термообмен между поверхностью пола и нагревательным элементом и не позволяет ему перенагреваться. Расстояние от греющего кабеля до древесных деталей пола (лаг) также должно быть более 30мм .

Общая толщина финального покрытия пола должна быть менее 24мм , так как при увеличении толщины «пирога» теплопроводимость миниатюризируется и подогрев становится неэффективным.

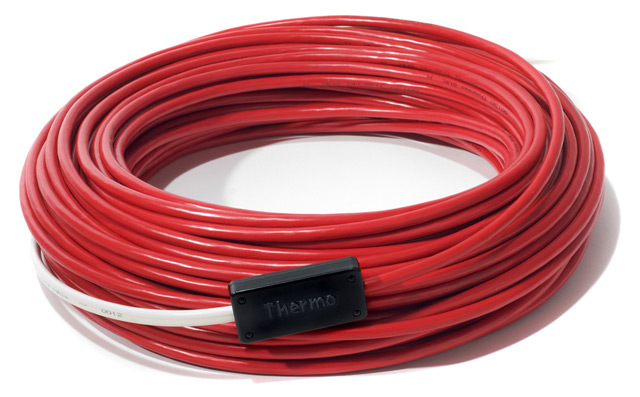

В электрических теплых полах применяется резистивный греющий кабель, не владеющий способностью саморегуляции мощности и, соответственно, температуры. Потому в системе непременно применяется терморегулятор. Выбор терморегулятора находится в зависимости от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Внимание! В древесных домах применяется открытая проводка – это соответствие нормативам пожарной безопасности, делается затратной установка электрических устройств на железной подложке.

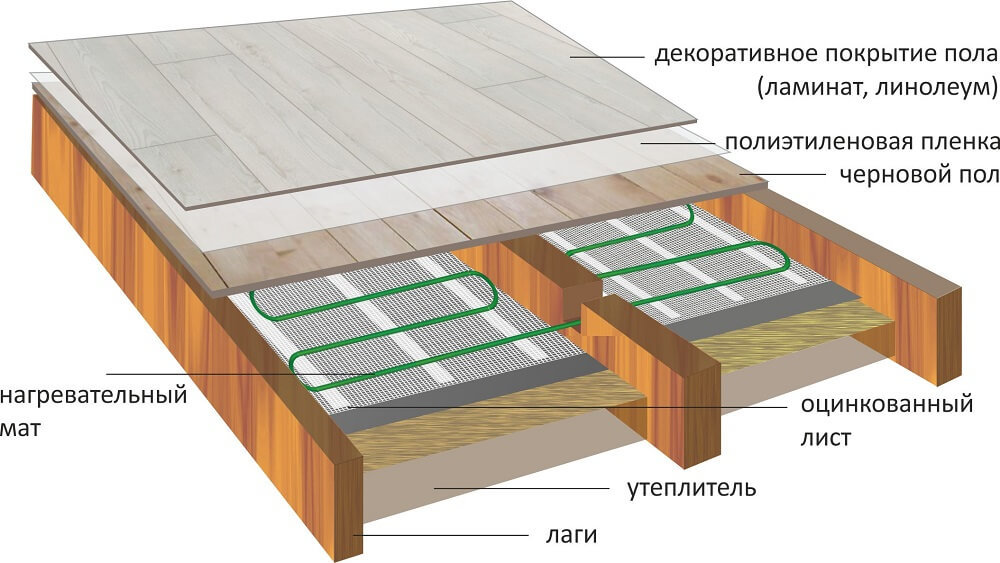

Укладка нагревательных матов на древесное основание

Для организации теплого пола на базе нагревательных матов на теплоизолятор укладывается покрытый цинком лист. Нагревательные маты укладываются конкретно на покрытый цинком лист. База мата имеет клеевой слой, таким макаром дополнительных креплений для системы не предусматривается. По мере надобности дополнительного крепления рекомендуется просверлить в покрытом цинком листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, обычно, она равна 0.5м. При расстоянии между лагами существенно больше этого значения (к примеру, 0.7-0.9м), укладка нагревательного мата будет достаточно затруднительной задачей, так как в данном случае придется разрезать по месту подложку мата и нередко делать развороты нагревательного кабеля.

Пошаговые аннотации, как выполнить электрический теплый пол

Пребывание в своей квартире неотрывно связано с теплом, комфортом и комфортом. И это непременное условие для любого дома, в особенности если в нем живут малыши, которые обожают бегать по полу с босыми ногами. Есть масса методов утепления пола и особо необходимо подчеркнуть электрическую систему. Так как она имеет огромное количество плюсов. На сегодня существует несколько вариантов, как выполнить электрический теплый пол, которые мы на данный момент и разглядим.

Достоинства и отличия

Многие люди до сего времени отдают предпочтение обыкновенному водяному отоплению, не понимая, сколько в этом минусов. Во-1-х, это колоссальные денежные издержки, так как газ, который применяют для радиаторного отопления, стоит еще дороже электричества. Во-2-х, радиатор, размещенный под окном, теснит холодный воздух с помощью теплого. Тепло ориентировано ввысь поближе к потолку.

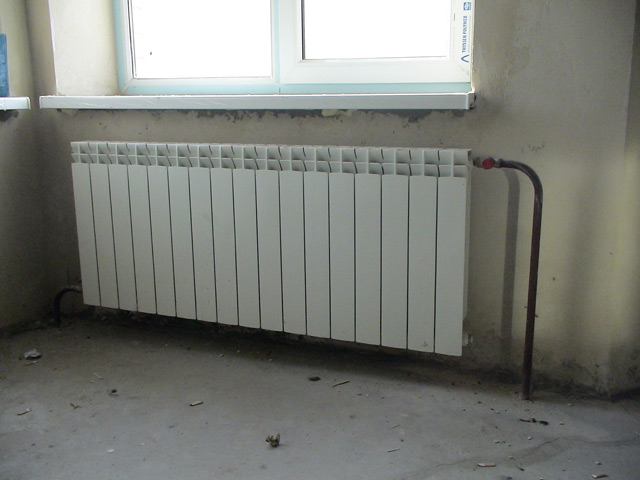

Обычно, площадь для подогрева существенно превосходит площадь радиатора, потому он просто не в состоянии прогреть подабающим образом комнату. К тому же, если учитывать тот факт, что температурная зона комфорта для человека, размещена в нижних слоях (один метр от пола), то выходит, что водяное отопление работает в обратном направлении.

Огромным недочетом радиатора является невозможность в короткие сроки поменять температурное положение, естественно, это в этом случае, если отопление личное. Что уж гласить о централизованном, которое подается на малых показателях.

Сейчас стоит побеседовать о том, как положить электрический теплый пол и о его плюсах, которые заключаются в следующем:

• Так как обогревающее устройство для пола сосредоточено не в одном месте, а по всей площади, прогрев помещения происходит умеренно.
• Для резвой регулировки температуры довольно повернуть ручку и температурный режим поменяется в считанные минутки.
• Экономия. Цена электроэнергии не так велика, как стоимость газа.
• Понижение энергозатрат. Это устройство изготовлено таким макаром, что электричества «тянет» совершенно мало.
• Долгий срок службы. электрического пола достаточно обычная.
• В эксплуатационный срок не доставляет никаких морок.
• Доступная стоимость.

Устройство системы

Если вы не понимаете, какой избрать и как установить электрический пол, попытайтесь поначалу разобраться в его модификациях. Так как каждый вид устанавливается по-разному. Применять таковой пол можно и как основной подогрев, и как вспомогательный. Итак, 1-ый вид – это пленочный, основанный на инфракрасном излучении. При включении в сеть питания особая углеродная пленка дает лучи и заряженные отрицательные ионы. Конкретно эти источники несут тепло в дом. Подключается пленочный пол параллельно, потому при поломке одной секции другие остаются в рабочем состоянии. Установка этой системы прост и легок. Напольное покрытие, рекомендуемое для пленочных полов – это плитка, паркет, древесный пол, ковролин и ламинат.

2-ой вид − это обогревающие маты, мощность которых добивается всего до 10 Вт/м, так что их лучше применять как вспомогательное отопление. Смотрятся они в виде пластмассовой сетки с электрическим кабелем. Устанавливают маты сходу под плитку, потому нагрев пола делается очень стремительно, но о том, как положить электрический теплый пол, мы побеседуем чуток позднее. Естественно, существует маленькой минус, но он просто устраняется. Дело в том, что маты продаются в готовом скрепленном виде, а это не очень комфортно. Но при всем этом есть возможность обрезать сетку так, как для вас необходимо.

И 3-ий вид − это нагревательные кабели, которые имеют мощность до 25-ти Вт/м. Стелятся они в цементной стяжке. Кабели могут быть резистивные и саморегулирующиеся. По внешнему облику напоминают антенну.

Резистивный кабель бывает одножильным и двухжильным, он защищен специальной оболочкой и железной оплеткой. Саморегулирующийся кабель имеет между жилами полимерный материал, который и исполняет функцию нагрева. Это более долговременный вид, не подверженный перегревам.

Дабы достигнуть большей эффективности, нужно учесть вид напольного покрытия. Допустим, дерево и ковролин отлично держит тепло, а означает, в помещении будет теплее. А вот плитка, керамогранит и схожее наименее теплолюбивые материалы, так что времени на обогрев уйдет больше.

Процесс установки

Предварительные работы – немаловажная часть монтажа

В этом разделе мы разглядим, как положить электрический теплый пол и приготовить для этого предварительную поверхность. В этом случае, если он будет делать основную функцию обогревания, в неотклонимом порядке необходимо применить слой, который изолирует тепло, а конкретно пенополистирол, лучше, 30 пятой плотности. Хотя выбор этот находится в зависимости от помещения. Чем холоднее база – тем выше плотность. К примеру, на балконе либо в квартире без отапливаемого подвала следует устанавливать пенополистирол плотностью более пятидесяти.

Но начнем по порядку о том, как постелить электрический теплый пол. Предварительный пол нужно очистить от различного мусора и пыли, пристально исследовать поверхность. Если есть ямки, трещинкы, выбоины и т.д., необходимо их заделать и погрунтовать. Естественно, в эталоне нужно выполнить новейшую стяжку. Пусть вы затратите на это излишние средства и время, но позднее это себя оправдает. Если не выполнить новейшую стяжку, тогда тепло, излучаемое электричеством, будет распределяться не только лишь на ваш пол, но и на потолок соседей либо на плиты перекрытия. Оно будет просто рассеиваться посреди бетона.

Существует один секрет, как выполнить электрический теплый пол еще эффективнее. Новенькая стяжка должна быть выполнена по определенным правилам. Недостаточно просто залить пол цементом, необходимо сделать определенный слой. Вначале на плиты укладывают полиэтиленовую пленку для гидроизоляции, потом ложится пенопласт (толщина более 30-ти см), позже идет теплоотражающий экран, который кладут отражающей стороной ввысь, и маленький слой арматуры либо железной сетки. И вот сверху всего этого заливается стяжка. Следует учитывать тот факт, что она обязана иметь толщину не меньше 50-ти см, так как в неприятном случае она может растрескаться. После того как вы произвели новейшую стяжку, пол обрабатывается грунтовкой и укладывается изоляция. Ее можно высадить на клей либо укрепить дюбелями.

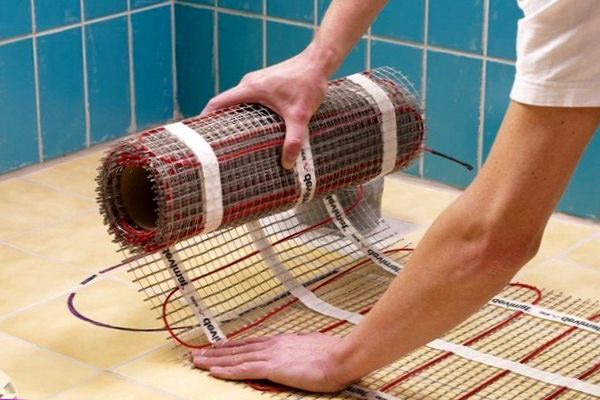

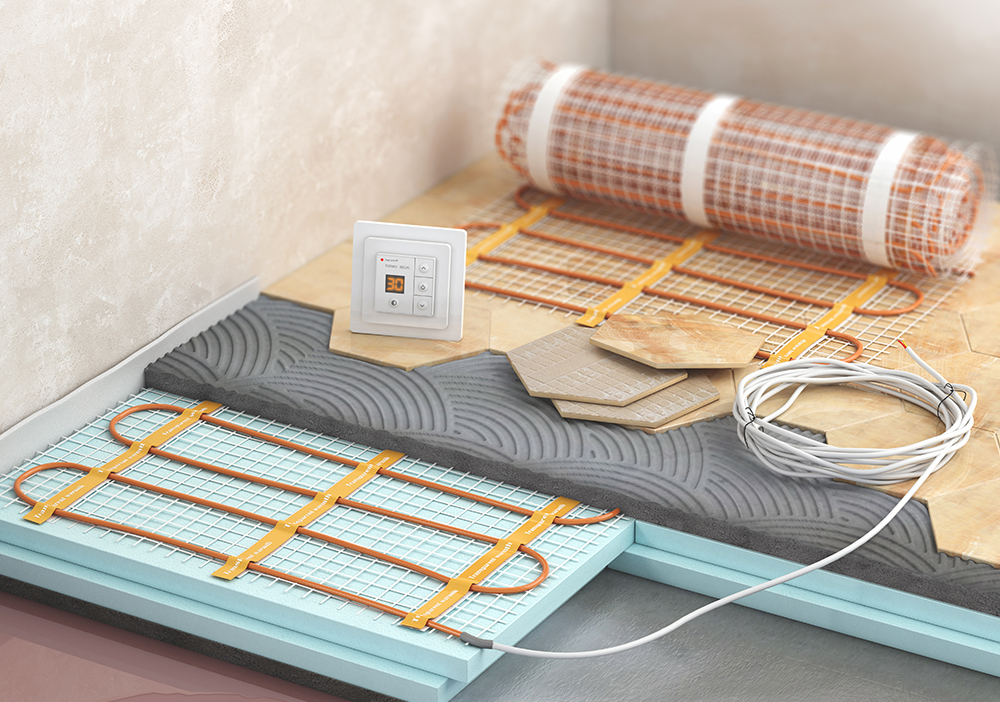

Установка матов электрического пола

Так как установить электрический пол с помощью матов намного проще, с укладки этого вида мы и начнем. Этот способ неплох тем, что поверх системы не надо заливать стяжку, которая уменьшает высоту комнаты. Перед тем как заняться укладкой, необходимо сделать канавки для проводов от того места, где будет размещаться терморегулятор до пола. Датчик и все провода непременно должны быть упакованы в специальную пластиковую гофрированную трубку, закрытую на заглушку со стороны датчика.

Вначале нужно составить схему укладки, потом, сделав штробы, установить подрозетник при помощи алебастра и проложить в него кабели подачи питания. Дальше, мат раскладывается на пол и подрезается сетка таким макаром, дабы была возможность развернуть его так, как для вас нужно по всей обогреваемой площади. Когда будете надрезать сетку, делайте это очень осторожно, дабы не зацепить кабель. Вот так в форме змейки и будет размещен мат. После раскладки прикрепите сетку к базе клеем. Если его нет, можно применить особый скотч.

В то время, пока мат присыхает, следует проложить холодные кабели и установить температурный датчик. Делается это следующим образом: холодные кабеля прокладываются так, дабы они между собой не пересекались, а шли параллельно друг дружке. Укрепляют их алебастром, концы выводят к коробке терморегулятора.

Видео о том, как делается установка матов электрического пола:

Проделав все нужные работы, подключите выходные концы к терморегулятору и сможете устанавливать напольное покрытие прямо на мат. И, помните, что секции обогревательного мата укорачивать нельзя.

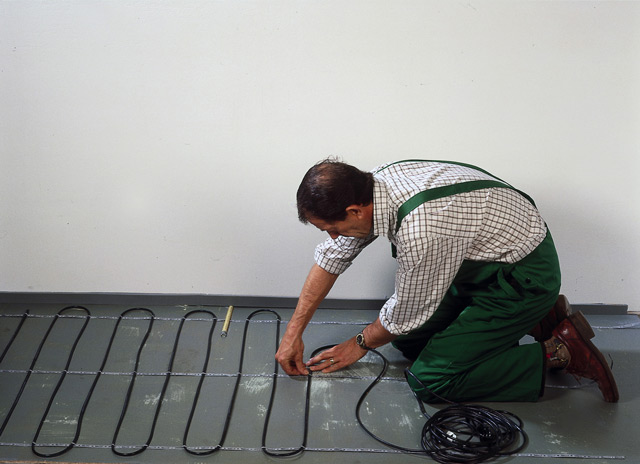

Установка кабеля

Если для вас любопытно знать, как положить электрический теплый пол с кабельным подогревом, тогда нижеприведенное описание даст для вас полную информацию. Дабы произвести установку нагревательного кабеля, необходимо, сперва, высчитать мощность на один квадратный метр. Есть стандартные правила расчета. К примеру, для спальни кабель должен быть мощностью от 100 до 150 ватт на квадратный метр, для кухни и прихожей – 150, для ванной – 180, а для балкона – минимум 200. Расчет произвести довольно легко.

Если кухня имеет четыре квадрата, тогда помножьте 4 на 150, выходит 600, означает, приблизительно с таковой мощностью и нужен кабель. Далее, высчитываем шаг укладки: допустим, вы избрали кабель, имеющий длину 24 м, означает, 600 (мощность) делите на 24 (длину кабеля), получаете 25 см. Во время расчета не стоит брать во внимание площадь, расположенную под мебелью, так как это противоречит нормам и может привести к излишнему перерасходу электроэнергии.

Для начала обусловьте место для термостата, потом сделайте отверстие и установите коробку. Высота этого места должна быть в границах от 50-ти до 100 см. Позже проведите электропитание и заземление. От этого места проделайте канавку для проводов, соединяющихся с кабелем. Проведите их.

Но ах так постелить электрический теплый пол кабелем – здесь есть два варианта: можно по спирали либо по параллели. В принципе, значимой различия нет, и на теплопотерю это не оказывает влияние. Непременно смотрите за тем, дабы провода не соприкасались. Дабы существенно облегчить раскладывание кабеля и закрепление его к полу, применяют монтажную ленту.

Элементы крепежа располагают на одинаковом расстоянии друг от друга, выдерживая расстояние шага, которое было определено при расчетах. При закреплении монтажной ленты следует учесть и схему укладки кабеля. Сразу с лентой фиксируется термическая изоляция.

Видео о том, как делается установка нагревательного кабеля:

Укладка самого кабеля делается конкретно на монтажную ленту, дальше, для вас необходимо установить датчик температуры, который устанавливается в пластмассовой трубе. Следующим шагом будет проверка свойства кабеля методом тестирования.

Если все прошло благополучно, можно смело делать последующую стяжку: залить песчано-цементным веществом (3:1) с добавлением особых консистенций для стяжки. Толщина раствора – три−пять см. После высыхания устанавливается напольное покрытие.

Подключение

Все работы выполнены, осталось только подключить обогревающее устройство и услаждаться давно ожидаемым теплом. Но, не торопитесь! Для того дабы в дальнейшем не появлялось никаких заморочек, необходимо стяжке дать время на полное просыхание, а это ни мало ни много целый месяц. Это нужно для того, дабы цемент не отдал трещинок, которые небезопасны для проводов, так как на этом месте может образоваться завоздушивание, что приведет кабель к перегреванию и выходу из строя.

По истечении сих пор подключите кабель питания пола к сети терморегулятора и температурного датчика. При всем этом не забудьте отключить электропитание. Подключение должно происходить в согласовании с нормами аннотации, так как разные производители предъявляют хорошие друг от друга требования. Дабы всегда контролировать обогревательную систему, отдавайте предпочтение программируемым термостатам. Сейчас вы понимаете, как выполнить электрический теплый пол своими руками.

Видео: Монтаж теплого пола на основе нагревательного кабеля своими руками
