Как показать резистор на схеме

Резистор — это деталь которая служит для установки подходящего напряжения и тока в схеме. Эта деталь почаще представлена диэлектрической трубкой(в большинстве случаев глиняной) с узкой токопроводящей пленкой, которая окрашена эмалевой либо другой краской. По бокам резистор закреплен латунными колпочками от которых отходят проволочные выводы.

Маркировка и обозначение

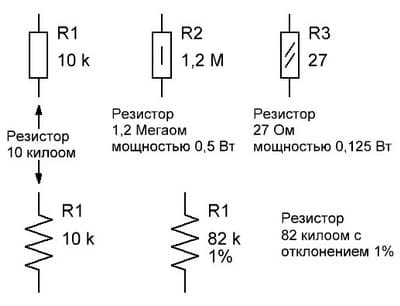

На схеме обозначается так:
Проволочный резистор:

При обозначении на схеме их пронумеровывают так: R1, R2, R3. Rn. Значит это следующее — R от британского слова resistor(сопротивление) 1-ая буковка и соответственный порядковый номер. Дальше идет номинал т.е. сопротивление. Обозначается так:
10 — означает 10 Ом (ом);
10К — 10кОм (килоом);
10М — 10МОм (мегаом)
Когда маркируют резисторы то наминал изображен по различному, к примеру:
1К3Е — это резистор с сопротивлением 1,3кОм и +/- 5% отклнение от номинала (буковка E);
1Е3 — это резистор с сопротивлением 1,3Ом и +/- 5% отклнение от номинала (буковка E).

У резисторов существует такая черта как мощность рассеивания.
Принято обозначать их следующим образом:

Снаружи между собой они отличаются размером. Как вы могли увидеть, не на всех схемах указывается его мощность рассеивания, это означает что можно применять резистор с хоть каким значением мощности.

Внедрение и соединения

Перед тем как применять резисторы, нужно уяснить три формулы, которые мы на данный момент разглядим. Это "Закон Ома для участка цепи", параллельное и последовательное соединение резисторов.

Начнем с соединений резисторов. Если соединить несколько резисторов, то их общее сопротивление будет отличаться от сопротивления каждого. Это находится в зависимости от того как конкретно они были соединены.

Последовательное соединение

Последовательное соединение резисторов — это когда резисторы соединены в цепочку, один за одним, последовательно. Вот так это смотрится на схеме (Показано соединение резисторов R1, R2, . RN, т.е. их может быть как два, так и сильно много):

Соединив их таким макаром, общее сопротивление будет приравниваться сумме всех сопротивлений. Вот формула:

Ну и чтобы было более понятно и наглядно, разглядим примеры такового соединения:

Параллельное соединение

Параллельное соединение резисторов — это когда резисторы соединены между собой обеими выводами образуя пачку резисторов. На схеме это смотрится так (Показано соединение резисторов R1, R2, . RN, т.е. их может быть как два, так и сильно много):

Соединив их таким макаром, общее сопротивление будет приравниваться сумме всех оборотных сопротивлений . Вот формула:

Это общая формула, на практике праллельные соединения из 3 и поболее резисторов встречаются изредка, поэтому я покажу формулы, которые вы будете применять почаще, но они применимы исключительно в определенный случаях.

Итак, случай 1. Имеется 2 резистора соединенных параллельно, их общее сопротивление будет считаться по формуле:

И 2 случай. Имеется параллельное соединение N резисторов, но с одинаковым сопротивлением, тогда формула для вычисления общего сопротивления будет такая:

Последние две формулы получены из первой, начальной формулы, потому, если не убеждены какую можно применять, то используйте начальную, она всегда даст для вас верный ответ.

Итак, во всех 3-х формулах применяются обозначения: R, R1, R2 — это сопротивление резисторов соответственного номера, выраженное в омах. Здесь внимание, когда делаете расчет непременно используйте омы, к примеру, если есть три резистора 47кОм, 91ом и 1МОм, то в формулы стоит подставлять 47000ом, 91ом и 1000000ом, тогда вы получите верный ответ, по другому будет ошибка.
N — это число, которое указывает количество резисторов. Если вы рассматриваете соединение из 5 резисторов, то N = 5, если из 3 то N = 3.

Закон Ома для участка цепи

Если сконструировать текстом, то закон звучит так: Сила тока на участке цепи прямопропорциональна напряжению и обратнопропорциональна сопротивлению. Это означает — чем выше напряжение, тем выше сила тока, но чем больше сопротивление тем меньше сила тока. Вот формула:

тут I — сила тока (Ампер), U — напряжение (Вольт), R — сопротивление (Ом).

Из этого выражения можно получить формулы для напряжения и сопротивления:

Если кто то не знает закон Ома, то знайте — это очень крутой закон, если можно так выразиться. Запишите либо запомните эту формулу, ибо она очень понадобится для вас.

И вот примеры применения закона Ома:

У нас есть источник на 9В (крона, к примеру) и мы желаем подключить к нему лампочку, которая потребляет 1,5В. Но если мы подключим лампочку к 9В, то она сгорит.

Решение препядствия: нам нужно понизить напряжение с 9В до 1,5В. Это можно выполнить поставив резистор последовательно с лампочкой. А вот какое сопротивление необходимо избрать нам и поможет закон Ома.

Итак, для этого нам еще следует знать, какой ток потребляет лампочка! Обычно он указан на самой лампочке, смотрим и там написано, к примеру так "1,5В 150мА". Вот мы и знаем, наша лампочка рассчитана на ток 150мА, если перевести в амперы, то это будет 0,15А (непременно переводить в амперы). и осталось найти напряжение, которое должно "остаться" на резисторе. 1,5В заберет лампочка, остальное резистору, соответственно:

9В — 1,5В = 7,5В

Вот и все! Осталось подставить все известные данные в формулу (используем последнюю формулу) и выяснить какой резистор нам необходимо поставить:

R = 7,5В / 0,15А = 50 ом

Ответ: поставив резистор 50 ом, можно подключить 1,5В лампочку, потребляющую 0,15А к источнику 9В.

2. Резисторы

Резистор (англ. resistor, от лат. resisto—сопротивляюсь) — радиокомпонент, основное предназначение которого оказывать активное сопротивление электрическому току. Главные свойства резистора — номинальное сопротивление и рассеиваемая мощность. Более обширно применяются неизменные резисторы, пореже — переменные, подстроечные, также резисторы, изменяющие свое сопротивление под действием наружных причин.

Неизменные резисторы бывают проволочными (из провода с высочайшим и размеренным удельным сопротивлением) и непроволочными (с резистивным элементом, к примеру, в виде узкой пленки из оксида металла, пиролитического углерода и т. д.). Но на схемах их обозначают идиентично — в виде прямоугольника с линиями электрической связи, символизирующими выводы резистора (рис. 2.1). Это условное графическое обозначение (УГО) — база, на которой строятся УГО всех разновидностей резисторов. Обозначенные на рис. 2.1 размеры УГО резисторов установлены ГОСТом [2] и их следует соблюдать при вычерчивании схем.

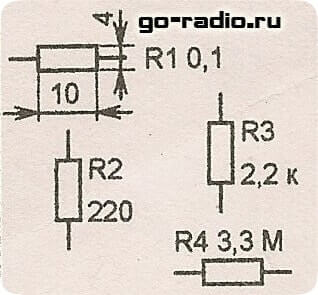

На схемах вблизи с УГО резистора (по способности сверху либо справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление. Позиционное обозначение состоит из латинской буковкы R (Rezisto) и порядкового номера резистора по схеме. Сопротивление от 0 до 999 Ом указывают числом без обозначения единицы измерения (51 Ом —> 51), сопротивления от 1 до 999 кОм — числом со строчной буковкой к (100 кОм —> 100 к), сопротивления от 1 до 999 МОм — числом с строчный буковкой М (150 МОм —> 150 М).

Если же позиционное обозначение резистора помечено звездочкой (резистор R2* на рис.2.1), то это значит, что сопротивление обозначено приблизительно и при налаживании устройства его нужно подобрать по определённой методике.

Номинальную рассеиваемую мощность указывают особыми значками снутри условного графического обозначения (рис. 2.2).

Неизменные резисторы могут иметь отводы от резистивного элемента (рис. 2.3, а), при этом, если нужно, то знак резистора вытягивают в длину (рис. 2.3, б).

Переменные резисторы применяют для различных регулировок. Обычно, у такового резистора минимум три вывода: два — от резистивного элемента, определяющего номинальное (а фактически — наибольшее) сопротивление, и один — от перемещающегося по нему токосъемника — движка. Последний изображают в виде стрелки, перпендикулярной длинноватой стороне основного условного графического изображения (рис. 2.4, а). Для переменных резисторов в реостатном включении допускается применять условное графическое изображение рис. 2.4, б. Переменные резисторы с дополнительными отводами обозначаются так, как показано на рис. 2.4, е. Отводы у переменных резисторов демонстрируют так же, как и у неизменных (см. рис. 2.3).

Для регулирования громкости, тембра, уровня в стереофонической аппаратуре, частоты в измерительных генераторах сигналов используют сдвоенные переменные резисторы. На схемах условных графических изображений входящие в них резисторы стараются расположить может быть поближе друг к другу, а механическую связь демонстрируют или 2-мя сплошными линиями, или одной штриховой (рис. 2.5, а). Если же выполнить этого не удается, т. е. знаки резисторов оказываются на удалении один от другого, то механическую связь изображают отрезками штриховой полосы (рис. 2.5, б). Принадлежность резисторов к сдвоенному блоку указывают в позиционном обозначении (R2.1 — 1-ый резистор сдвоенного переменного резистора R2; R2.2 — 2-ой).

В бытовой аппаратуре нередко используют переменные резисторы, объединенные с одним либо 2-мя выключателями. Знаки их контактов располагают на схемах вблизи с условным графическим изображением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны УГО, при перемещении к которой движок повлияет на выключатель, (рис. 2.6, а). При всем этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае если УГО резистора и выключателя на схеме удалены один от другого, механическую связь демонстрируют отрезками штриховых линий (рис. 2.6, б).

Подстроенные резисторы — это разновидность переменных. Узел перемещения движка таких резисторов в большинстве случаев адаптирован для управления отверткой и не рассчитан на нередкие регулировки. УГО подстроечного резистора (рис. 2.7) наглядно отражает его предназначение: фактически это неизменный резистор с отводом, положение которого можно изменять.
Из резисторов, изменяющих свое сопротивление под действием наружных причин, более нередко применяют терморезисторы (обозначение RK) и варисторы (RU, см. табл. 1.1). Общим для условного графического изображения резисторов этой группы является символ нелинейного саморегулирования в виде наклонной полосы с изломом понизу (рис. 2.8).

Для указания наружных причин воздействия применяют их принятые буквенные обозначения: tº (температура), U (напряжение) и т. д.

Символ температурного коэффициента сопротивления терморезисторов указывают только в этом случае, если он отрицательный (см. рис. 2.8, резистор RK2).

Резистор

Резистор служит для ограничения тока в электрической цепи, сотворения падений напряжения на отдельных её участках и пр. Применений сильно много, всех и не пересчитать.

Другое название резистора – сопротивление. На самом деле, это просто игра слов, так как в переводе с британского resistance – это сопротивление (электрическому току).

Когда речь входит об электронике, то иногда можно повстречать фразы типа: "Поменяй сопротивление", "Два сопротивления сгорели". Зависимо от контекста под сопротивлением может предполагаться конкретно электронная деталь.

На схемах резистор обозначается прямоугольником с 2-мя выводами. На забугорных схемах его изображают немножко по другому. "Тело" резистора обозначают ломаной линией – типичная стилизация под 1-ые эталоны резисторов, конструкция которых представляла собой катушку, намотанную высокоомным проводом на изоляционном каркасе.

Вблизи с условным обозначением указывается тип элемента (R) и его порядковый номер в схеме (R1). Тут же обозначено его номинальное сопротивление. Если указана только цифра либо число, то это сопротивление в Омах. Время от времени, вблизи с числом пишут Ω – так, греческой большей буковкой "Омега" обозначают омы. Ну, а, если так, – 10к, то этот резистор имеет сопротивление 10 килоОм (10 кОм – 10 000 Ом). Про множители и приставки "кило", "мега" сможете почитать тут.

Не следует забывать о переменных и подстроечных резисторах, которые всё пореже, но ещё встречаются в современной электронике. Об их устройстве и параметрах я уже говорил на страничках веб-сайта.

Главные характеристики резисторов.

Номинальное сопротивление.

Это заводское значение сопротивления определенного устройства, измеряется это значение в Омах (производные килоОм – 1000 Ом, мегаОм – 1000000 Ом). Спектр сопротивлений простирается от толикой Ома (0,01 – 0,1 Ом) до сотен и тыщ килоОм (100 кОм – 1МОм). Для каждой электронной цепи нужны свои наборы номиналов сопротивлений. Потому разброс значений номинальных сопротивлений настолько велик.

Рассеиваемая мощность.

Более тщательно о мощности резистора я уже писал тут.

При прохождении электрического тока через резистор происходит его нагрев. Если пропускать через него ток, превосходящий данное значение, то токопроводящее покрытие разогреется так, что резистор сгорает. Потому существует разделение резисторов по рассеиваемой мощности.

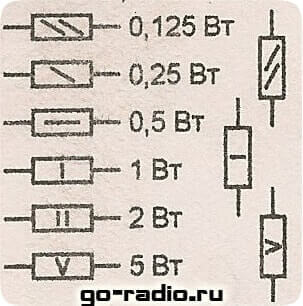

На графическом обозначении резистора снутри прямоугольника мощность обозначается наклонной, вертикальной либо горизонтальной чертой. На рисунке обозначено соответствие графического обозначения и мощности обозначенного на схеме резистора.

Например, если через резистор потечёт ток 0,1А (100 mA), а его номинальное сопротивление 100 Ом, то нужен резистор мощностью более 1 Вт. Если заместо этого применить резистор на 0,5 Вт, то он скоро выйдет из строя. Массивные резисторы используются в сильноточных цепях, к примеру, в блоках питания либо сварочных инверторах.

Если нужен резистор мощностью более 2 Вт (5 Вт и поболее), то снутри прямоугольника на условном графическом обозначении пишется римская цифра. К примеру, V – 5 Вт, Х – 10 Вт, XII – 12 Вт.

Допуск.

При изготовлении резисторов не удаётся достигнуть абсолютной точности номинального сопротивления. Если на резисторе обозначено 10 Ом, то его реальное сопротивление будет в районе 10 Ом, но никак не ровно 10. Оно может быть и 9,88 и 10,5 Ом. Дабы как-то обозначить пределы погрешности в номинальном сопротивлении резисторов, их делят на группы и присваивают им допуск. Допуск задаётся в процентах.

Если вы приобрели резистор на 100 Ом c допуском ±10%, то его реальное сопротивление может быть от 90 Ом до 110 Ом. Выяснить четкое сопротивление этого резистора можно только при помощи омметра либо мультиметра, проведя соответственное измерение. Но одно понятно точно. Сопротивление этого резистора не будет меньше 90 либо больше 110 Ом.

Строгая точность номиналов сопротивлений в обыкновенной аппаратуре принципиальна не всегда. Так, к примеру, в бытовой электронике допускается замена резисторов с допуском ±20% от того номинала, что нужна в схеме. Это выручает в тех случаях, когда нужно поменять неисправный резистор (к примеру, на 10 Ом). Если нет подходящего элемента с необходимым номиналом, то можно поставить резистор с номинальным сопротивлением от 8 Ом (10-2 Ом) до 12 Ом (10+2 Ом). Считается так (10 Ом/100%) * 20% = 2 Ом. Допуск составляет -2 Ом в сторону уменьшения, +2 Ом в сторону роста.

Для тех, кто ещё не знает, существует ещё одна возможность подобрать нужное сопротивление – его можно составить, соединив совместно несколько резисторов различных номиналов. Об этом читайте в статье про соединение резисторов.

Существует аппаратура, где таковой трюк не пройдёт – это прецизионная аппаратура. К ней относится мед оборудование, измерительные приборы, электронные узлы высокоточных систем, к примеру, военных. В ответственной электронике применяются высокоточные резисторы, допуск их составляет десятые и сотые толики процента (0,1-0,01%). Время от времени такие резисторы можно повстречать и в бытовой электронике.

Необходимо отметить, что в текущее время в продаже можно повстречать резисторы с допуском менее 10% (обычно 1%, 5% и пореже 10%). Высокоточные резисторы имеют допуск в 0,25. 0,05%.

Температурный коэффициент сопротивления (ТКС).

Под воздействием наружной температуры либо собственного нагрева из-за протекающего тока, сопротивление резистора изменяется. Время от времени в тех границах, которые нежелательны для работы схемы. Дабы оценить изменение сопротивления из-за воздействия температуры, другими словами термостабильность резистора, применяется таковой параметр, как ТКС (Температурный Коэффициент Сопротивления). За рубежом принято сокращение T.C.R.

В маркировке резистора величина ТКС, обычно, не указывается. Для нас же следует знать, что чем меньше ТКС, тем лучше резистор, так как он обладает наилучшей термостабильностью. Более тщательно о таком параметре, как ТКС, я говорил здесь.

1-ые три параметра главные, их нужно знать!

Перечислим их ещё раз:

Номинальное сопротивление (маркируется как 100 Ом, 10кОм, 1МОм. )

Рассеиваемая мощность (измеряется в Ваттах: 1 Вт, 0,5 Вт, 5 Вт. )

Допуск (выражается в процентах: 5%, 10%, 0,1%, 20%).

Так же необходимо отметить конструктивное выполнение резисторов. На данный момент можно повстречать как микроминиатюрные резисторы для поверхностного монтажа (SMD-резисторы), которые не имеют выводов, так и массивные, в глиняних корпусах. Есть и невозгораемые, разрывные и прочее. Перечислять можно очень длительно, но главные характеристики у них однообразные: номинальное сопротивление, рассеиваемая мощность и допуск.

В текущее время номинальное сопротивление резисторов и их допуск маркируют цветными полосами на корпусе самого элемента. Обычно, такая маркировка применяется для маломощных резисторов, которые имеют маленькие габариты и мощность наименее 2. 3 ватт. Любая фирма-изготовитель устанавливает свою систему маркировки, что заносит некоторую неурядицу. Но в главном находится одна закоренелая система маркировки.

Новеньким в электронике хотелось бы поведать и о том, что не считая резисторов, цветовыми полосами маркируют и маленькие конденсаторы в цилиндрических корпусах. Время от времени это вызывает неурядицу, так как такие конденсаторы неверно принимают за резисторы.

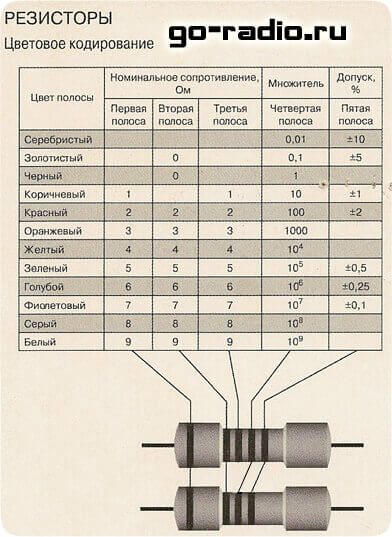

Таблица цветового кодировки.

Рассчитывается сопротивление по цветным полосам так. К примеру, три первых полосы – красные, последняя четвёртая золотистого цвета. Тогда сопротивление резистора 2,2 кОм = 2200 Ом.

1-ые две числа согласно красному цвету – 22, 3-я красноватая полоса, это множитель. Стало быть, по таблице множитель для красной полосы – 100. На множитель нужно помножить число 22. Тогда, 22 * 100 = 2200 Ом. Золотистая полоса соответствует допуску в 5%. Означает, реальное сопротивление может быть в пределе от 2090 Ом (2,09 кОм) до 2310 Ом (2,31 кОм). Мощность рассеивания находится в зависимости от размеров и конструктивного выполнения корпуса.

На практике обширное распространение имеют резисторы с допуском 5 и 10%. Потому за допуск отвечают полосы золотого и серебристого цвета. Понятно, что в таком случае, 1-ая полоса находится с обратной стороны элемента. С неё и необходимо начинать считывание номинала.

Но, как быть, если резистор имеет маленькой допуск, к примеру 1 либо 2% ? С какой стороны считывать номинал, если с обеих сторон находятся полосы красного и кофейного цветов?

Этот случай предусмотрели и первую полосу располагают поближе к одному из краёв резистора. Это можно увидеть на рисунке таблицы. Полосы, обозначающие допуск размещены далее от края элемента.

Естественно, бывают случаи, когда нет способности считать цветовую маркировку резистора (запамятовали таблицу, стёрта/повреждена сама маркировка, неточное нанесение полос и пр.).

В таком случае, выяснить четкое сопротивление резистора можно только, если измерить его сопротивление мультиметром либо омметром. В таком случае вы будете 100% знать его реальную величину. Также при сборке электронных устройств рекомендуется инспектировать резисторы мультиметром для того, дабы отсеить вероятный брак.
