Сервисный центр Комплэйс делает ремонт импульсных блоков питания в самых различных устройствах.

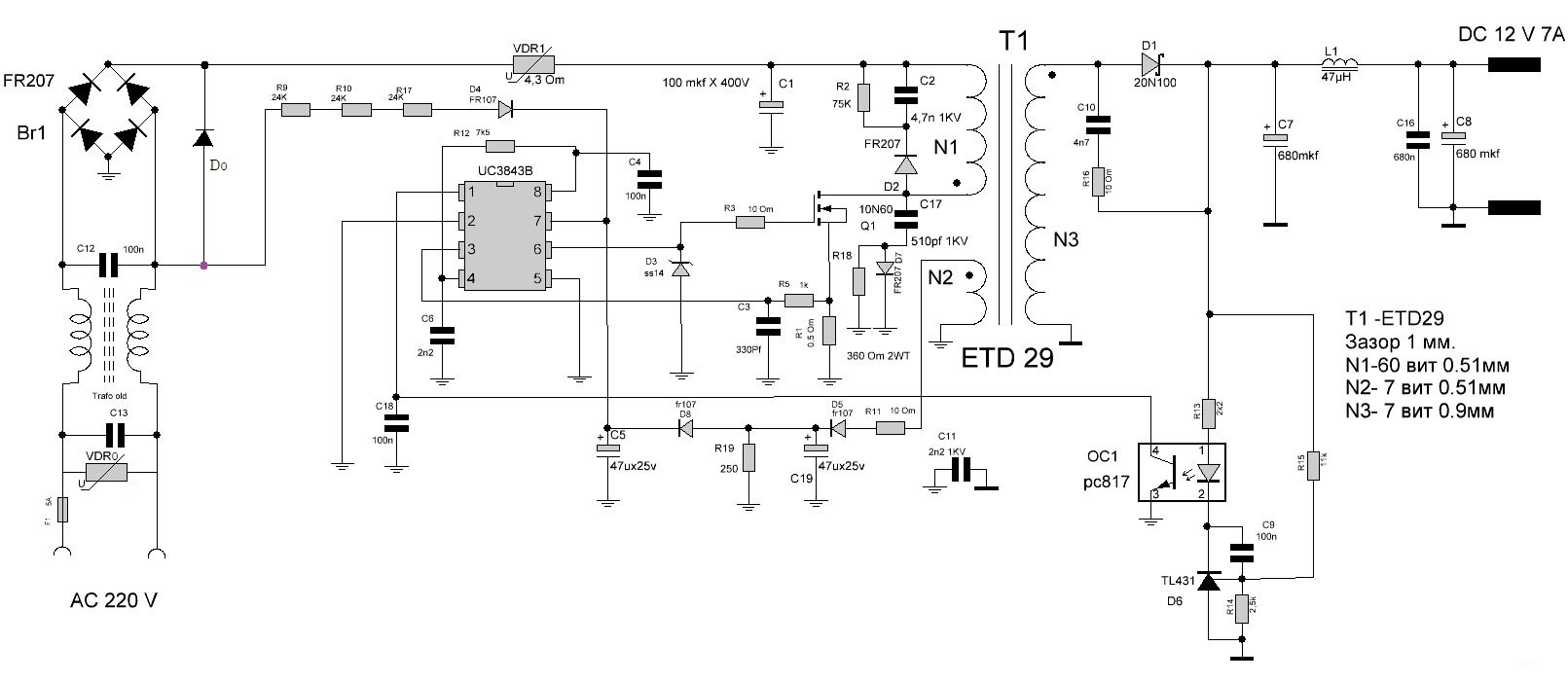

Схема импульсного блока питания
Импульсные блоки питания применяются в 90% электронных устройств. Но для ремонта импульсных блоков питания необходимо знать главные принципы схемотехники. Потому приведем схему обычного импульсного блока питания.
Работа импульсного блока питания
Первичная цепь импульсного блока питания
Первичная цепь схемы блока питания размещена до импульсного ферритового трансформатора.
На входе блока размещен предохранитель.
Потом стоит фильтр CLC. Катушка, кстати, применяется для угнетения синфазных помех. Прямо за фильтром размещается выпрямитель на базе диодного моста и электролитического конденсатора. Для защиты от маленьких высоковольтных импульсов после предохранителя параллельно входному конденсатору устанавливают варистор. Сопротивление варистора резко падает при завышенном напряжении. Потому весь лишний ток идет через него в предохранитель, который сгорает, выключая входную цепь.
Защитный диодик D0 нужен для того, дабы предохранить схему блока питания, если выйдет из строя диодный мост. Диодик не даст пройти отрицательному напряжению в основную схему. Так как раскроется и сгорит предохранитель.
За диодиком стоит варистор на 4-5 ом для сглаживания больших скачков употребления тока в момент включения. Также для начальной зарядки конденсатора C1.
Активные элементы первичной цепи следующие. Коммутационный транзистор Q1 и с ШИМ (широтно импульсный модулятор) контроллер. Транзистор конвертирует неизменное выпрямленное напряжение 310В в переменное. Оно преобразуется трансформатором Т1 на вторичной обмотке в пониженное выходное.
И еще — для питания ШИМ-регулятора применяется выпрямленное напряжение, снятое с дополнительной обмотки трансформатора.
Работа вторичной цепи импульсного блока питания
Во выходной цепи после трансформатора стоит или диодный мост, или 1 диодик и CLC фильтр. Он состоит из электролитических конденсаторов и дросселя.
Для стабилизации выходного напряжения применяется оптическая оборотная связь. Она позволяет развязать выходное и входное напряжение гальванически. В качестве исполнительных частей оборотной связи применяется оптопара OC1 и интегральный стабилизатор TL431. Если выходное напряжение после выпрямления превосходит напряжение стабилизатора TL431 врубается фотодиод. Он включает фототранзистор, управляющий драйвером ШИМ. Регулятор TL431 понижает скважность импульсов либо вообщем останавливается. Пока напряжение не снизится до порогового.
Ремонт импульсных блоков питания
Неисправности импульсных блоков питания, ремонт
Исходя из схемы импульсного блока питания перейдем к ее ремонту. Вероятные неисправности:
- Если сгорел варистор и предохранитель на входе либо VCR1, то ищем далее. Так как они так просто не пылают.
- Сгорел диодный мост. Как правило это микросхема. Если есть защитный диодик, то и он обычно пылает. Нужна их замена.
- Испорчен конденсатор C1 на 400В. Изредка, но бывает. Нередко его неисправность можно выявить по внешнему облику. Но не всегда. Время от времени снаружи исправный конденсатор оказывается нехорошим. К примеру, по внутреннему сопротивлению.
- Если сгорел переключающий транзистор, то выпаиваем и проверяем его. При неисправности нужна замена.
- Если не работает ШИМ регулятор, то меняем его.
- Замыкание, также обрыв обмоток трансформатора. Шансы на починку малы.
- Неисправность оптопары — очень редчайший случай.
- Неисправность стабилизатора TL431. Для диагностики замеряем сопротивление.
- Если КЗ в конденсаторах на выходе блока питания, то выпаиваем и диагностируем тестером.
Примеры ремонта импульсных блоков питания
К примеру, разглядим ремонт импульсного блока питания на несколько напряжений.
Неисправность заключалась в в отсутствии на выходе блока выходных напряжений.
К примеру, в одном блоке питания оказались неисправны два конденсатора 1 и 2 в первичной цепи. Но они не были вздутыми.
На втором не работал ШИМ контроллер.

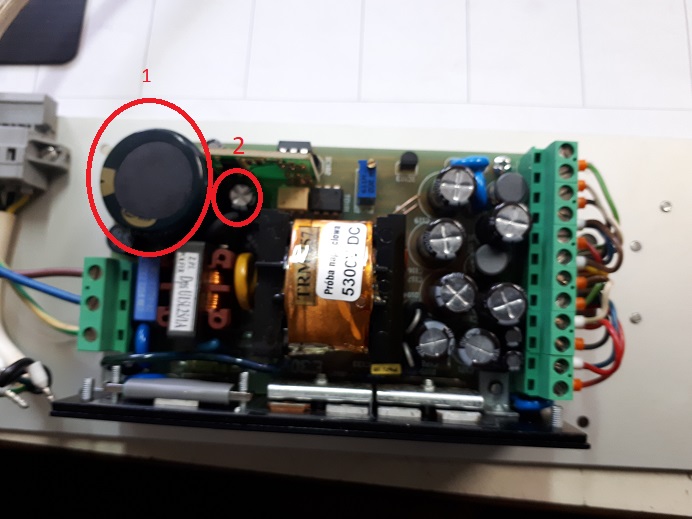

С виду все конденсаторы на снимке рабочие, но внутреннее сопротивление у них огромное. Более того, внутреннее сопротивление ESR конденсатора 2 в кружке оказалось в пару раз выше номинального. Этот конденсатор стоит в цепи обвязки ШИМ регулятора, потому регулятор не работал. Работоспособность блока питания восстановилась только после замены этого конденсатора. Так как ШИМ заработал.
Ремонт компьютерных блоков питания

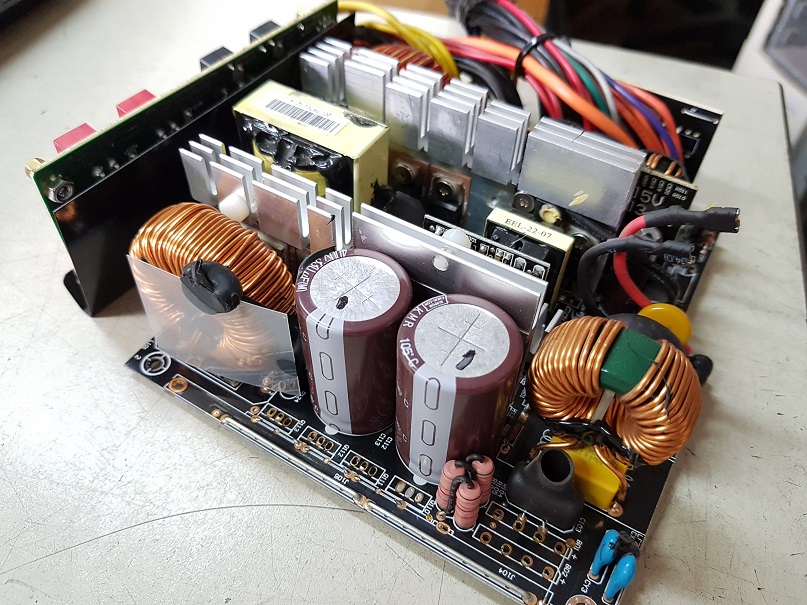

Пример ремонта блока питания компьютера. В ремонт поступил дорогой блок питания на 800 Вт. При его включении выбивало защитный автомат.

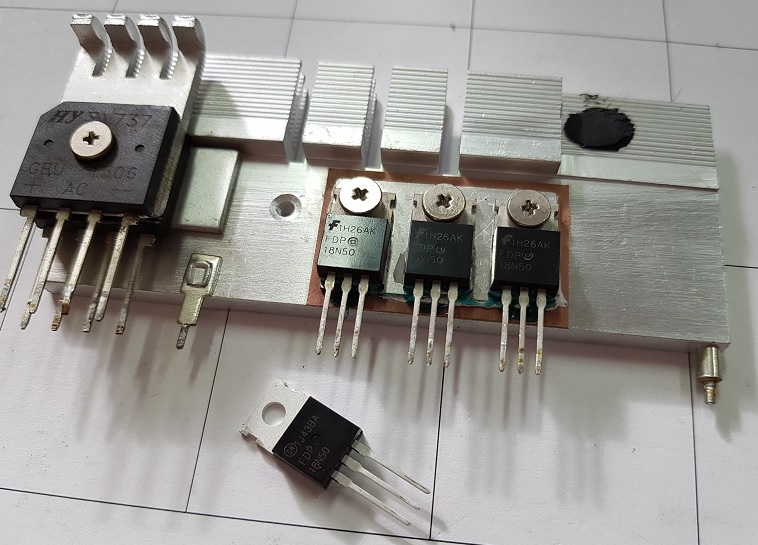

Выяснилось, что куцее замыкание вызывал спаленный транзистор в первичной цепи питания. Стоимость ремонта составила 3000 руб.
Имеет смысл чинить только высококачественные дорогие компьютерные блоки питания. Так как ремонт БП возможно окажется дороже нового.
Цены на ремонт импульсных БП
Цены на ремонт импульсных блоков питания очень отличаются. Дело в том, что существует сильно много электрических схем импульсных блоков питания. В особенности много различий в схемах с PFC (Power Factor Correction, коэффициент корректировки мощности). ЗАС увеличивает КПД.
Но самое принципиальное — есть ли схема на спаленный блок питания. Если такая электрическая схема есть в доступе, то ремонт блока питания значительно упрощается.
Цена ремонта колеблется от 1000 рублей для обычных блоков питания. Но добивается 10000 рублей для сложных дорогих БП. Стоимость определяется сложностью блока питания. Также сколько частей в нем сгорело. Если все новые БП однообразные, то все неисправности различные.
К примеру, в одном сложном блоке питания вылетело 10 частей и 3 дорожки. Все же его удалось вернуть, при этом стоимость ремонта составила 8000 рублей. Кстати, сам устройство стоит порядка 1 000 000 рублей. Таких блоков питания в Рф не продают.
