Заземление розеток в доме либо квартире является гарантией безопасности для домочадцев и нужным условием для долгой службы установленных электроприборов.
Как подключить розетку с заземлением, и какие аспекты учесть при выборе изделия и его монтаже, изучим более тщательно.
- Для чего необходимо заземление
- Аспекты грамотного выбора
- Определение типа проводки
- Разработка монтажа точки подключения
- Установка затратного варианта
- Подготовка нужных материалов
- Определение принадлежности проводов

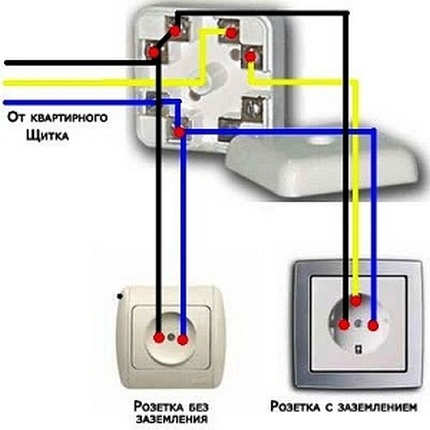

- Схема подключения устройства
- Проверка корректности подключения
Для чего необходимо заземление
В аннотации к хоть какому электроприбору верно прописано, что применять его без заземления запрещено. Основное назначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.
Согласно ПУЭ п. 1.7.6 заземление представляет собой намеренное соединение 1-го из частей электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.
Если ранее во многоквартирных домах прокладывали двужильные электрокабели, то сейчас в неотклонимом порядке используют проводку, состоящую из 3-х жил
В устаревшей системе «нейтраль» отчасти делало функцию заземления. Ноль соединялся с железным корпусом устройства, а в случае перегрузки воспринимал ее на себя.
Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в итоге чего произойдет замыкание и, как следствие, отключение участка сети автоматом либо плавким предохранителем. Такое решение упрощало проведение электромонтажных работ, но несло опасность поражения электротоком.

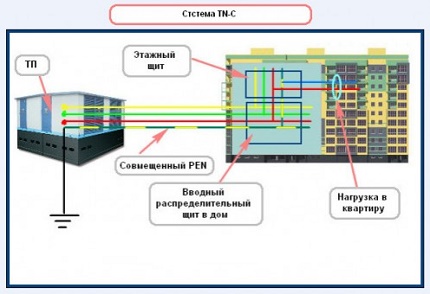

В устаревшей системе TN-C нет заземляющего защитного проводника. Для устройства заземления в таких случаях нужна наличие шины РЕ в щитке квартиры. Если заземляющей шины нет, то нужно соединение всех щитков между собой и присоединение всей группы к заземляющей системе дома – т.е. повторное заземление
Неприемлимо подключать без заземления приборы, корпус которых сделан из металла. К примеру: мультиварка, микроволновка либо электрическая плита. Ведь при маленьком замыкании, истончении либо частичном разрушении изоляции проводов на корпус может произойти пробой тока. В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его далее на землю.
Более небезопасно также использование без заземления устройствами, которые в процессе функционирования контактируют с водой, например: посудомоечная машина либо бойлер.
Вид и выполнение заземляющего контакта находится в зависимости от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный 3-ий штырек.
Согласно действующим на данный момент правилам новостройки обеспечиваются системами TN-S либо TN-C-S с имеющимся в неотклонимом порядке заземляющим защитным проводником в одно- и трехфазных системах электроснабжения
Но в большинстве случаев продаже можно повстречать германский тип заземляющих розеток. Они обустроены по краям выпирающими металлическими деталями.
Конструкция электрической розетки с заземлением подразумевает наличие 3-х контактов: «фазы», «ноля» и «заземления». В момент включения в 1-ые толики секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует всеполноценную защиту.

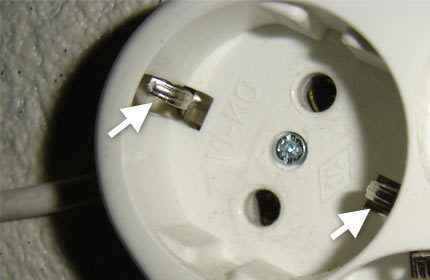

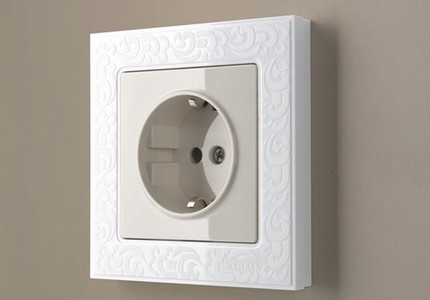

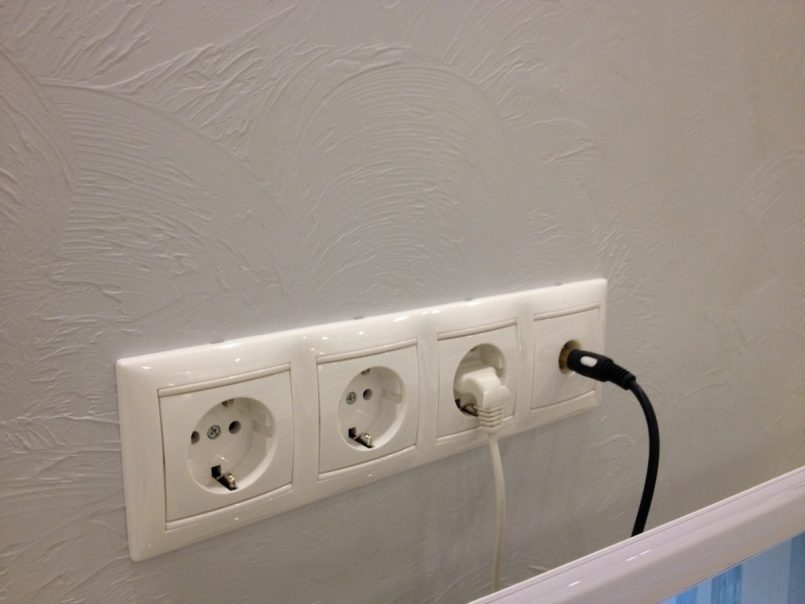

Снаружи заземляющие розетки просто зрительно найти по наличию дополнительного железного контакта – клеммы «заземления», нужной для подключения провода, направленного от электрощита
Аспекты грамотного выбора
При выборе розетки с заземлением стоит ориентироваться на изделия производителей, которые отлично зарекомендовали себя на электротехническом рынке. Смело можно довериться таким производителям как «Schneider Electric», «Legrand», «VIKO», «Bticino». Из экономных, но при всем этом не уступающих по качеству вариантов стоит разглядеть продукцию «ANAM», «Lezard», «Makel», «Wessen», «DKC».
Приобретая фурнитуру малоизвестных производителей просто попасть впросак, когда фактическое значение номинального тока не соответствует заявленному.
Корпус устройства должен быть выполнен из высококачественного ударопрочного пластика с высочайшими механическими показателями, контакты – из неплохого металла
Степень защиты корпуса изделия находится в зависимости от критерий его эксплуатации. Так, для установки в кухнях и ванных комнатах точки подключения обязаны иметь уровень защиты не ниже IP44. 1-ая цифра маркировки IP согласно интернациональным нормативам обозначает защиту от пыли, 2-ая – от воды.
Розетки с заземлением на рынке представлены в широком ассортименте. В продаже можно повстречать:
- Модели с механической защитой. Они оборудованы шторками, которые прикрывают гнезда и защищают от прямого касания контактов.
- Изделия с защитой от утечки тока. Как в отверстия для вилки просачивается сторонний предмет, срабатывает устройство защитного отключения – точка отключается. Такие модели нередко выбирают для обустройства жилищ, где есть мелкие детки.
- Устройства с защитой от перегрузки по току, в том числе и от недлинного замыкания. Изделия обустроены интегрированным предохранителем, который при появлении недлинного замыкания просто перегорает.
- Модели с защитой от перенапряжения. Устройства, снаряженный интегрированным выключателем, автоматом отключаются в момент превышения допустимых значений сети.
- Для подключения устройств, мощность которых превосходит 4кВт. Изделия, в большинстве случаев затратного выполнения, обустроены специальной сетевой вилкой и рассчитаны на ток в 20-25А.
Для подключения снутри помещений стоит выбирать «внутренние» розетки. Их монтируют в специально проделанные ниши в стенке.

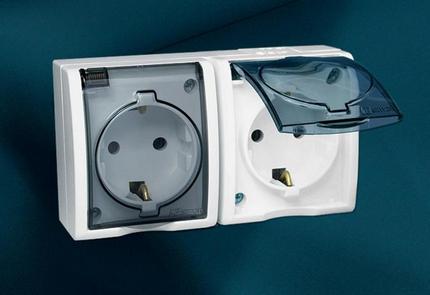

Планируя устанавливать заземляющую розетку на кухне либо ванной, стоит выбирать изделия, оборудованные заглушкой, которая прикрывает отверстия с контактами
Рекомендуемый номинальный ток отключения устройств бытового использования варьируется в границах 30-100 миллиампер. Модели российских марок рассчитаны на 6,3 и 10А, а завезенные из других стран – на 10 и 16А.
При выборе изделий уделите внимание размерам входных отверстий для вилки и расстояние между ними. У моделей европейских производителей поперечник и расстояние между отверстиями незначительно больше. Дабы избежать ошибок, выбирайте универсальные модели, в комплекте к которым идут разъемы для различных видов вилок.
Определение типа проводки
Установку розетки с заземлением производят в тех домах, где проложена трехжильная проводка. В жильях с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, так как она не будет делать возложенную на нее задачку.
Потому 1-ое, что следует выполнить – найти, какой тип проводки в квартире. Если проводка в доме устаревшая двужильная, ее придется поменять на трехжильный аналог. Современная трехжильная проводка по всем характеристикам соответствуют всем эталонам безопасности.
Замена проводки – дополнительная статья расходов, но издержки обязательно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев
Выяснить, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд либо дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двужильный кабель, означает в наличии только «фаза» и «нейтраль».

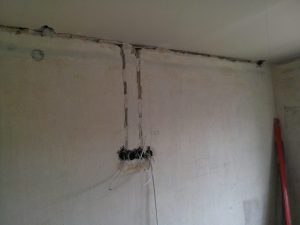

Если розеточная линия проложена от щита двухпроводным кабелем, необходимо только к каждой точке подвести от электрощитка 3-ий заземляющий провод. Но эту функцию можно выполнить только при условии, что щиток освещения обустроен заземляющей шиной.
В пт 1.7.127 действующего ПУЭ верно прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением более 2,5 кв.мм.
Дабы ввести новейшую линию розеток, стоит пользоваться готовым трехжильным кабелем, уже снаряженным заземляющим проводом
Прокладывать кабель сечением в 1,5 мм 2 от распределительной коробки к розетке не целенаправлено. Ведь в данном случае «запитать» мощнейший устройство от нее нереально. Для однофазовой сети лучше брать сечение с припасом – 2,5 мм 2 .

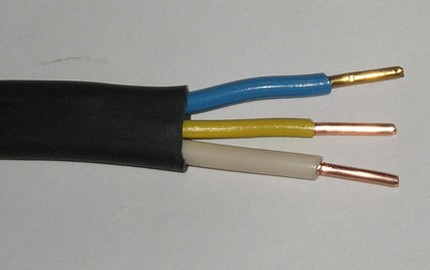

Для проводки под розеточную группу в квартирах и личных домах выбирают кабель маркировки ВВГ, для древесных зданий и пожароопасных помещений – ВВГнг.

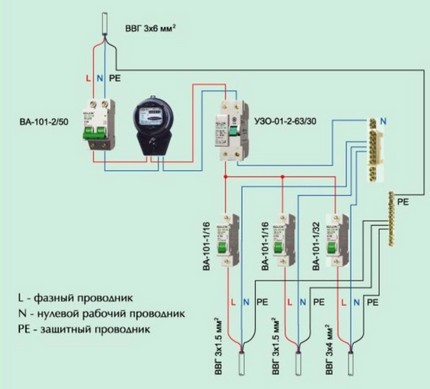

Главное требование к защитному проводу – в его цепи не должно находиться отключающих устройств. Потому его монтируют кроме всех предохранителей, автоматов и рубильников.
Согласно пт СНиПа 3.247 запрещено делать последовательное соединение защитных проводников; каждую новейшую точку следует подключать своим кабелем
Последовательное заземление чревато тем, что при появлении аварийной ситуации может произойти электромагнитная несопоставимость. Присоединенные электроустановки будут создавать помехи, которые могут привести к ненужным последствиям, при которых защитный контур не управится с возложенной на него задачей.
Разработка монтажа точки подключения
Подключение розетки с заземлением не подразумевает никаких сложных манипуляций. С поставленной задачей сумеет хоть какой желающий, обладающий только базисными способностями электромонтажных работ.
Установка затратного варианта
Для начала разберем процесс подключения затратной розетки к кабелю, укрыто проложенному в плинтусном коробе.
Галерея изображений
Шаг 1: Для того дабы разобраться с процедурой установки розетки с заземлением начнем с самого обычного затратного типа

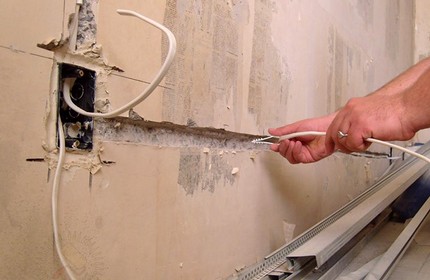

Шаг 2: Отметим на стенке место грядущего расположения розетки, вырежем в плинтусе отверстие для проводки и выведем через него кабель

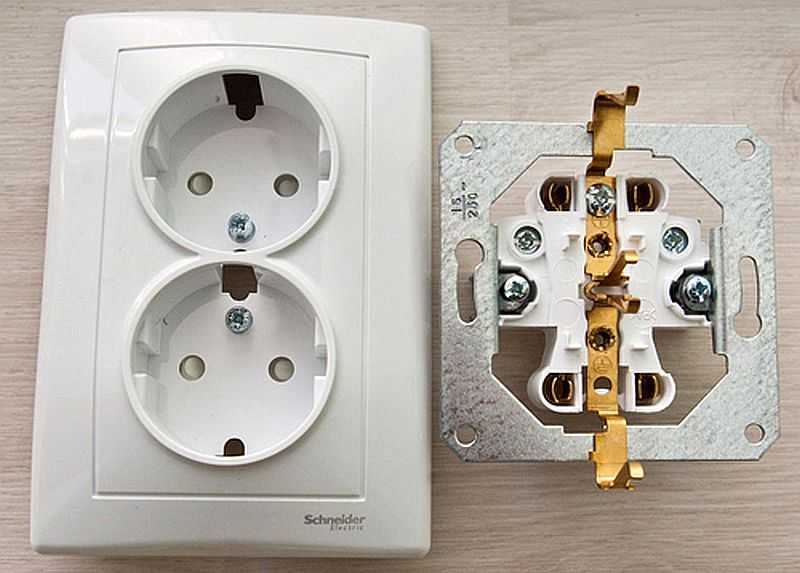

Шаг 3: Перед установкой разберем розетку на составляющие, открутив крепежный винт в центре лицевой детали
Шаг 4: Разбираем розетку на составляющие. В этой модели механизм электроустановочного оборудования стационарно прикреплен к монтажной пластинке
Шаг 5: Готовим проводку к подсоединению розетки. Снимаем общую изоляцию с кабеля, потом зачищаем от изоляции последние 0,5 — 0,8 см изоляции с 3-х проводов
Шаг 6: Отмечаем через отверстия в монтажной пластинке точки, через которые устройство будет крепиться к стенке
Шаг 7: В отмеченных точках бурим отверстия, в которые будем ставить крепеж. В бетонную стенку устанавливаем пластмассовые дюбели
Шаг 8: В высверленные точки устанавливаем пластмассовые приспособления, обеспечивающие надежную фиксацию шурупами
Как подключить розетку с заземлением: пошаговая аннотация по установке своими руками (115 фото + видео)
Розетки, это обычный метод подключения устройства к сети. Будь то, электрическая, инетовская либо другая сеть. В этой статье пойдёт речь о розетках подключающих приборы к электрической сети, а конкретно, о розетках с заземлением.
Короткое содержимое статьи:
Зачем необходимо заземление
В большинстве помещений используются простые розетки имеющие всего два контакта (фаза и ноль). Движение частиц по кругу от фазы к нолю даёт возможность работать бытовым электрическим устройствам, протекая через лампы эти частички дают им возможность источать свет.
Но некоторые бытовые приборы, имеющие железный корпус, такие как, стиральные и моющие машины, компы и т.д., по ряду обстоятельств могут отдавать часть электроэнергии на корпус, что может привести к противным последствиям. И для избежания проблем идёт на выручку заземление, оно конфискует на себя использующуюся не по предназначению энергию.
Виды розеток
Если в сети веб разглядеть фото розеток с заземлением и без, то можно осознать, что существует неограниченное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не применяются в нашей стране такие как; южноамериканские розетки — с 2-мя прямоугольными прорезями для вилки электроприбора либо розетки со штыревым заземлением, то можно выделить несколько главных видов.
Розетки русского эталона. Всё пореже и пореже применяются в наше время. Не имеют заземления и подключаются только к кабелю с 2-мя жилами. Из за не довольно жёсткого контакта с вилкой нередки поломки. Обычно, при использовании этих изделий, электроприборы заземляются раздельно.
Самыми распространёнными розетками в наше время являются изделия евро эталона. У неё глубочайшее гнездо для посадки вилки, что малость затрудняет отключение электроприбора от сети питания. Такие розетки бывают с заземлением и без.

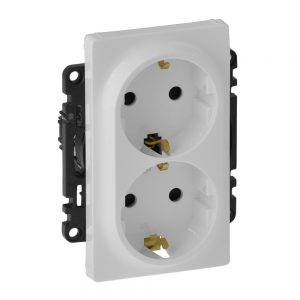

- Встраиваемые (внутренние) розетки. Они углубляются в стенку таким макаром, что весь механизм скрывается в подрозетнике утопленном в стенку. Они бывают с заземлением и без.
- Затратные розетки с заземлением и без. Само название этого вида гласит о для себя. Они просто устанавливаются на стенку без необходимости долбить отверстия и устанавливать подрозетник.
Не считая одинарных розеток, бывают двойные, тройные изделия и т.д..
Устройство розетки
Принцип строения розеток с заземлением и без сравнимо одинаков. С одной маленький различием, во внутренних либо затратных розетках с заземлением по краям гнезда для вилки интегрированные железные контакты заземления.
Полное устройство розетки таково. На глиняном либо тяжело воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на базу крепятся элементы заземления и зажимы крепления к подрозетнику (в затратных устройствах таких зажимов нет). И всё это закрыто тяжело воспламеняемым пластмассовым корпусом. Затратные розетки на сто процентов, а внутренние только та часть которая не находится в стенке.
Подключение
Не непременно быть проф электриком для того, дабы установить либо поменять розетку с заземлением. Главное уметь воспользоваться инвентарем и знать несколько правил.
Во первых для подключения розетки с заземлением необходимо знать, что фаза, ноль и земля в кабеле с 3-мя жилами проводки покрашены различными цветами.
Фаза на кабеле отмечен красным либо карим цветом изоляции жилы. Ноль имеет голубую либо голубую изоляционную поверхность, а жила заземления желто-зелёного цвета.
Пошаговая аннотация для подключения розетки с заземлением
- Прежде всего нужно отключить помещение от электропитания.

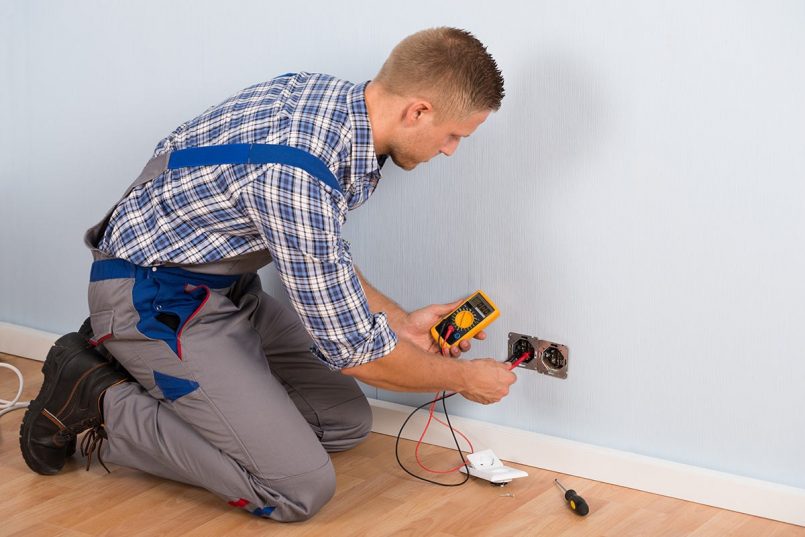

- Нужно удостоверится, что электрический ток не поступает в сеть. Это можно выполнить при помощи вольтметра либо индикаторной отвёртки.

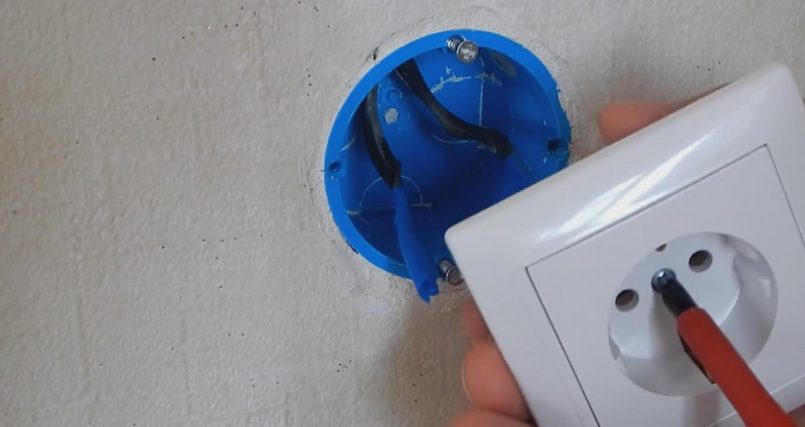

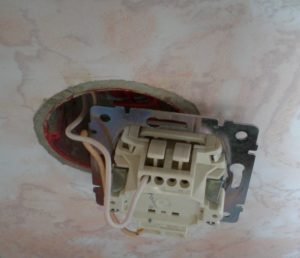

- Демонтировать старенькую розетку. Это делается следующим образом. Нужно открутить винт который размещается в центре гнезда для вилки на корпусе изделия и снять крышку, ослабить винты зажимов крепления, вытянуть розетку из подрозетника и отключить либо обрезать подключённые провода.

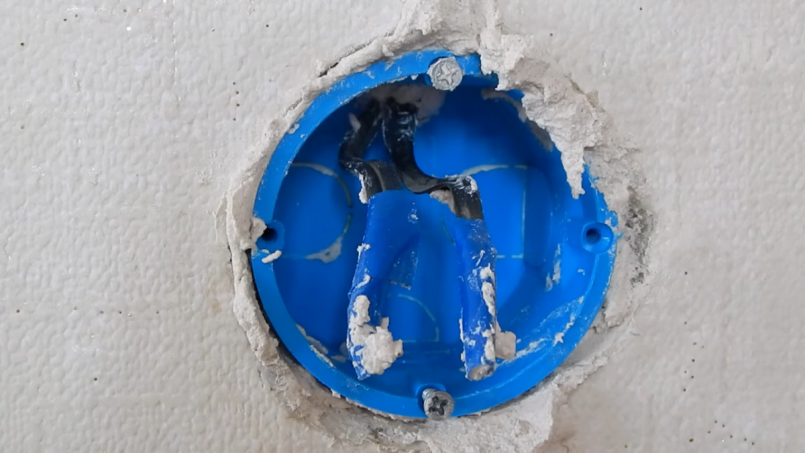

- Очистить подрозетник от мусора либо по мере надобности поменять на новый.

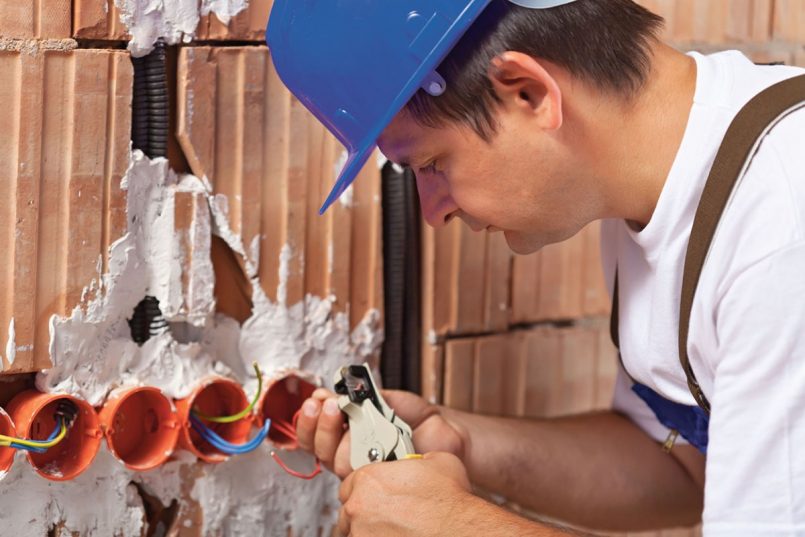

- Снять внешнюю изоляционную оболочку кабеля на 20 — 40 мм от края. Зачистить от изоляционной оболочки жилы на 3-5 мм (зависимо от клемм).

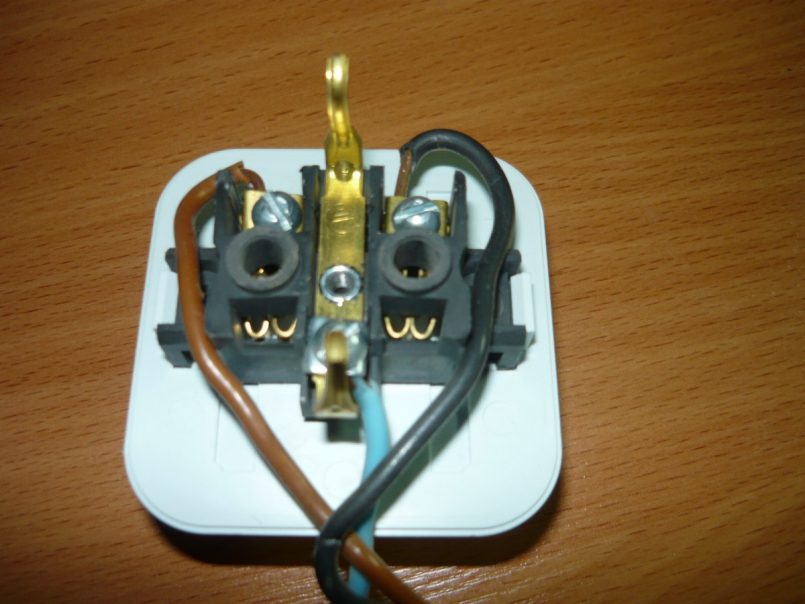

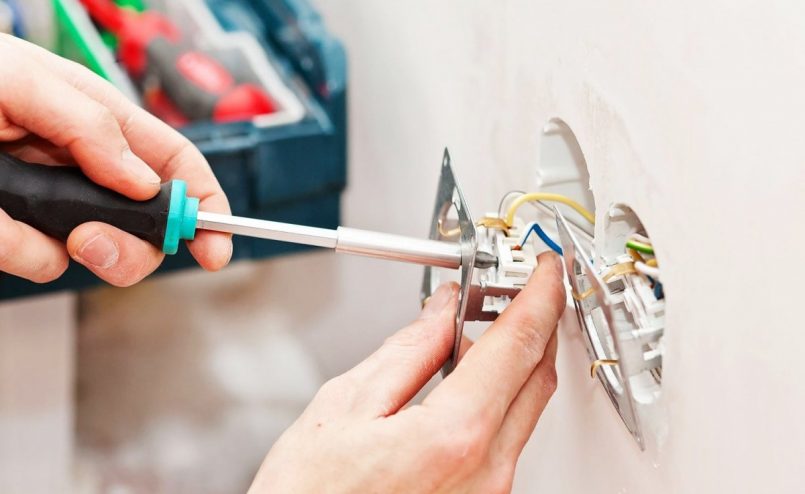

- Подключить оголённые концы фазы и ноля к клеммам контактов для вилки и зажать винтами. Потом жёлто-зелёную жилу подключит к элементам заземления и так же зажимается винтами клеммы.

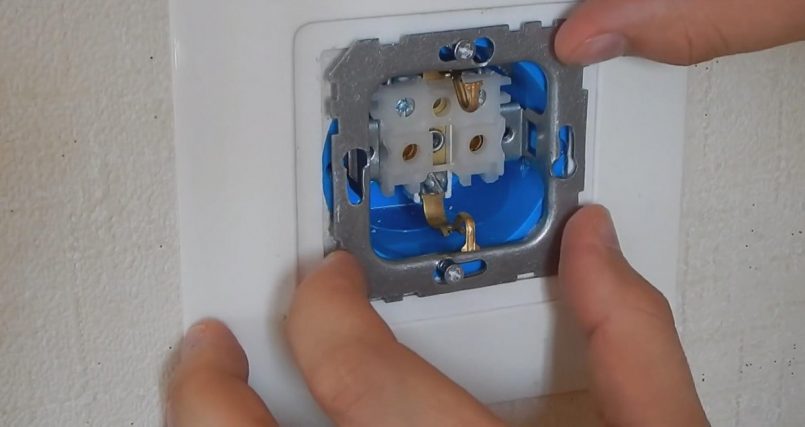

- Установить розетку на место и зажимая винты крепления достигнуть полной фиксации розетки в подрозетнике.
- Установить крышку корпуса.

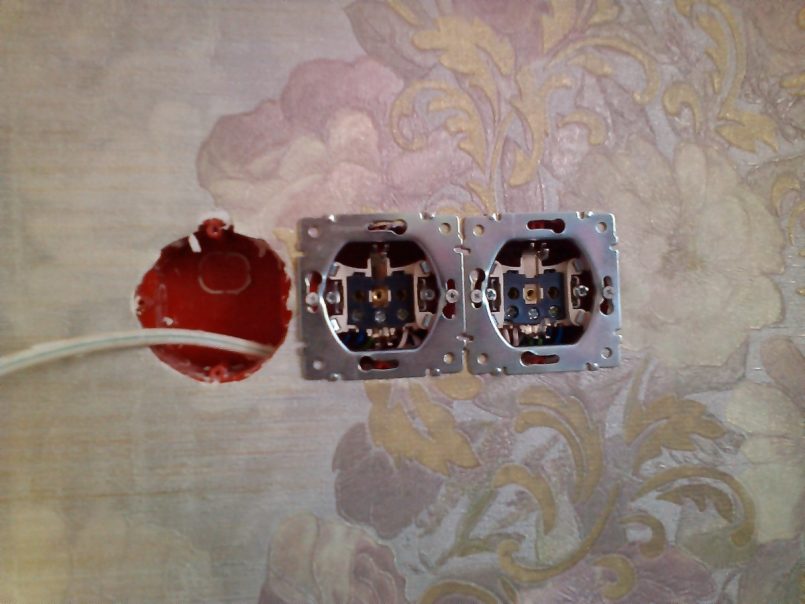

Установка затратных розеток с заземлением отличается от вышеуказанного только способом крепления изделия к стенке. В случае если в помещение входит 2-ух либо трёх фазная проводка, то принцип подключения двойных и тройных розеток с заземлением мало изменяется.
Видео: Как подключить розетку с заземлением .
