Количество бытовых электроприборов повсевременно возрастает. Каждый раз, после покупки нового устройства, мы задумываемся о том, вроде бы удобнее его подключить. И здесь выясняется, что там, где охото его применять, нет розетки. А на месте, где нужна установка дополнительного осветительного прибора, нужна поставить выключатель.
Можно, естественно, проложить новейшую проводку от входа в квартиру до установленного на подходящем месте установочного изделия, но во что тогда перевоплотится квартира? Сплошные заплаты на обоях на местах прокладки штроб либо неурядицу из пластмассовых кабель-каналов. Не делать же полный ремонт из-за необходимости выполнить дополнительное подключение?
Есть метод выполнить это проще, дешевле, резвее. Для этого нужно осознать, как устроена квартирная проводка.

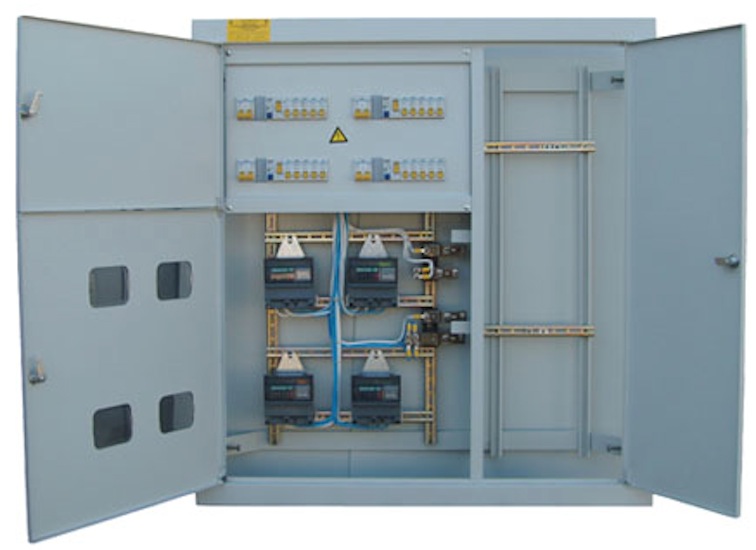

Устройство квартирного щитка
Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного либо этажного щитка.
Для каждой квартиры снутри этажного щитка есть следующие элементы:
- пакетник;
- электросчетчик;
- автоматы;
- нулевая шинка.
Нулевая шинка является общей для раздельно взятой квартиры. Предназначение ее понятно из наименования: к ней подключены проводники нуля. Приходят они туда через пакетник, но время от времени присоединение осуществляется впрямую.
Пакетник нужен для полного снятия напряжения со счетчика и автоматов при их подмене либо для других ремонтных работ. От него напряжение идёт на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.
Автоматы защищают проводку квартиры от маленьких замыканий и перегрузок. Стандартно их может быть два либо три, при всем этом каждый питает часть проводки квартиры.
От квартирного щитка отходят двужильные кабели либо провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая проводка – старенького эталона, выполненная до выхода нового ПУЭ. Сейчас кабели делают трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.
Устройство проводки квартиры
Кабель, войдя вовнутрь квартиры, проходит через несколько распределительных коробок. Время от времени их не видно, так как эти элементы делают утопленными и заклеивают обоями, дабы не портили внешний облик. Отыскать их под обоями можно, немного постукивая по стенке. В месте установки звук будет другой, а обои, может быть, будут немного продавливаться.
Размещаются коробки в местах разветвления распределительной сети, также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

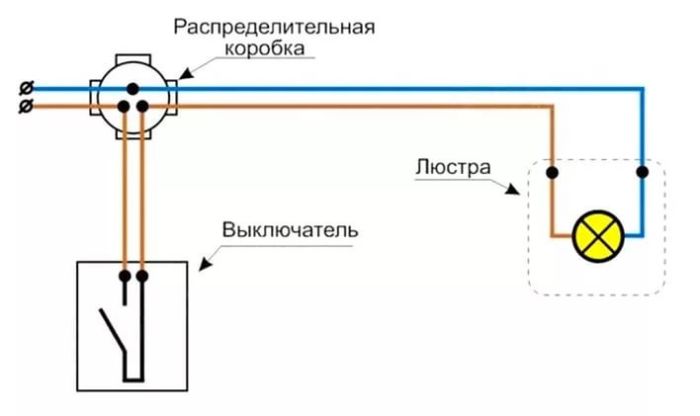

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно необходимо подключить два элемента: осветительный прибор и то, что его включает (выключатель или диммер). На любой из этих частей от соединительной коробки тоже идут кабельные полосы. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – ворачивается вспять. Потом он соединяется с одним из проводников, направляющихся к светильнику. 2-ой проводник полосы от осветительного прибора подключается к общему нулевому проводнику соединительной коробки.
Люстра, имеющая две и поболее группы лампочек, подключается линией с огромным количеством жил. Ровно на столько же возрастает количество жил в кабеле между коммутационным элементом и коробкой. Время от времени на подключение люстры заблаговременно закладывается лишнее количество проводов – обычно три. При подключении только одной группы лишняя жила не применяется, остается запасной.

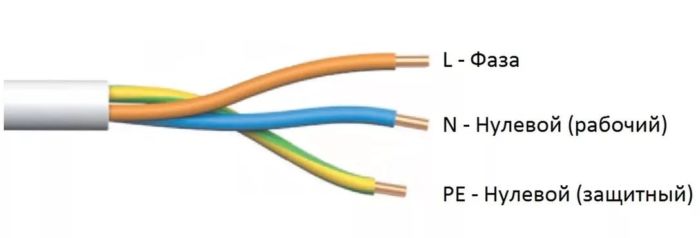

Если проводка собрана в согласовании с требованиями современных ПУЭ, в ней находится нулевой защитный (заземляющий) проводник, то они все соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов осветительных приборов. Защитные проводники имеют желто-зеленую расцветку, нулевые – голубую, а фазные – коричневую либо черную.
А вот при коммутации сетей освещения с помощью современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по дефлоту фазная жила, идущая на выключатель, имеет карий цвет. От него фаза отчаливает в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Выходит, что раскраска не будет соответствовать многофункциональному предназначению цепи, ведь по ним пойдет потенциал фазы. А вот на осветительный прибор напряжение пойдет по проводам соответственных правилам цветов.
А если проводка древняя и вся выполнена одинаковыми проводами белоснежного цвета? В данном случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при всем этом свет необходимо заблаговременно выключить. Фазные провода на осветительные приборы отыскать проще всего – в соединении участвуют только два провода, на них возникает фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.
Сейчас разглядим варианты модернизации квартирной проводки. Создадим это в порядке усложнения монтажа.
Подключение розетки к соединительной коробке
Это – самый обычный метод присоединения. Для этого поначалу необходимо отыскать ближайшую соединительную коробку, вскрыть ее и отыскать в ней соединения нулевых и фазных проводов. Потом провести от коробки до установленной в подходящем месте розетки кабель или в гофре, или в пластиковом кабель-канале. По способности можно даже выполнить штробу и проложить линию укрыто.
При прокладке направьте внимание, куда от коробки уходят провода. Обычно они отходят от нее или параллельно полу, или вертикально вниз. Тут нельзя сверлить отверстия – можно попасть в кабель.
Потом присоедините выводы от новейшей кабельной полосы к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте впрямую медные и дюралевые провода – место контакта будет окисляться и нагреваться. Пользуйтесь соединителями WAGO, НВИ и т.п.
Подключение выключателя к соединительной коробке
Этот способ понадобится для монтажа нового осветительного прибора при условии, что вблизи находится соединительная коробка. Для этого будет нужно проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.
Определив местопребывание нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новейшей розетки.
Подключение розетки от выключателя
Перед тем, как подключить новейшую розетку от выключателя, будет нужно решить делему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.
В конечном итоге или выключатель остается не работоспособным, так как отходящий от него проводник применяется для проведения нуля к розетке. Или протягивается дополнительный провод от коробки, что на теоретическом уровне может быть только снутри полостей для проводки панельных домов.
Есть еще вариант применения запасного проводника, если линия к выключателю состоит из 3-х проводов. Но это – только при его наличии.
Замена розетки выключателем
Красота этого способа в том, что место установки розетки можно по необходимости применять для размещения выключателя. Поменять само изделие не тяжело, так как они стопроцентно взаимозаменяемы. Оба провода, ранее присоединенные к розеточным контактам, подключаются к установленному заместо нее коммутационному элементу.
Остается только выполнить переключения в соответственной коробке. Фазный проводник остается на месте. А вот 2-ой провод необходимо отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.
Замена выключателя розеткой
Вероятна и оборотная операция. В данном случае провода, использующиеся для работы выключателя, так же применяются для подключения розетки.
В распределительной коробке проводник, идущий ранее от выключателя к светильнику, подключается к месту соединений нулевых проводников.
При использовании трехпроводной схемы 3-ий провод кабеля, ранее или не использующийся, или участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.
Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением своими руками
Установка и подключение розеток и выключателей своими руками – это легкий процесс, который можно выполнить, владея определенными познаниями. Монтируя проводку в квартире, необходимо знать, что такое схема подключения розетки. Не считая установки обычных однофазовых электророзеток с заземлением либо без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, нужны трехфазные электророзетки. В текущее время более распространены розеточные блоки из нескольких единиц либо блок из розетки и выключателя. Все единицы розеточной группы подключаются только при помощи параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений более популярно подключение розетки шлейфом.
Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
Давайте разглядим, как подсоединить розетку либо блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку либо при помощи клемм, это метод еще именуется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения нужна неотклонимые независящие друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы либо пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Дабы подключить 2-ой розеточный блок, необходимо от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.
Сейчас разглядим подключение обыденного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю при помощи зажима, отмеченного британской «L» либо стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» либо буковкой «N». Оба провода накрепко прикручиваем. Так как заземление в выключателях не применяется, излишний провод обрезаем и изолируем.
Очередной животрепещущий вопрос: «Как подключить выключатель от розетки»? Для этого лучше применять блок, состоящий из электророзетки и 1-го либо нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Другие жилы проходят на осветительные приборы через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
Как подключить двойную розетку и тройную, трехфазную и с 3-мя проводами (заземлением)
При подсоединении двойного либо тройного розеточного блока, питающие провода подключаются к различным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их при помощи параллельного подключения, к примеру шлейфа, как описывалось выше.
Сейчас разглядим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием 4 контактов для трехфазной вилки (4-ый – это заземление либо ноль). Подключение розетки с заземлением делается при помощи отдельной четырехжильной проводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.
Узнайте больше о подключении розеток
[vc_toggle title=»Почему так изредка применяется последовательное подключение?» open=»true»]
Если вы задумались о том, как подключить розетки последовательно, то для вас следует держать в голове, что такая схема имеет две противные особенности:
- Напряжение в собранной цепи увеличивается от первой розетки к последующим. А увеличение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к излишней нагрузке на электроприборы.
- Так как схема предполагает запитывание каждой розетки от предшествующей, то порча какой-то из них приведет к выходу из строя всех идущих после нее.
Последовательное подключение розеток имеет смысл применять в случаях, когда употребляться эти точки питания будут для маломощных электроприборов – маленьких осветительных приборов, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть просто небезопасной.
[vc_toggle title=»Чем лучше параллельное подключение?» open=»false»]
Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой раздельно взятой точки питания совсем не оказывает влияние на все другие. Такая схема более размеренна и неопасна для домашней техники, а минус имеет один – больший расход проводов.
Параллельное подключение применяется не только лишь на раздельно стоящих розетках, но и в блоках из 2-ух и поболее штук. Все достоинства таковой схемы в данном случае сохраняются. Правда, сам процесс подключения будет более трудозатратным и долгим.
[vc_toggle title=»Как подключить выключатель и розетку?» open=»false»]
Схема подключения выключателя и розетки может быть разной. К примеру, так она будет смотреться для блока из розетки и выключателя:
- От распред. коробки до блока тянем трех- либо, если заземления не будет, двужильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
- Дальше от розетки фазу зажимаем в клеммы выключателя.
- От выключателя фазу тянем до осветительного прибора и так их подключаем.
- От распред. коробки к светильникам прокладываем ноль и землю.
И еще одна схема. Она не непростая, и подойдет для выключателя, размещающегося раздельно от розетки:
- От розетки фаза проводится через выключатель и подключается к светильникам.
- Ноль и земля для осветительных приборов тянутся так же от розетки.
Видите ли, схемы различные, но общепринятое правило у них одно: фаза непременно должна разрываться выключателем.
[vc_toggle title=»Розетка с заземлением: что делать, если проводка двужильная?» open=»false»]
Подключение розетки с заземлением не составит труда, если проводка в квартире либо доме трехжильная. Но вот в строениях, где сеть разводилась много годов назад, проводка, обычно, в две жилы: фаза и ноль. В данном случае делему можно решить 2-мя методами:
- На лестничной площадке всегда есть распределительный щиток, с заземлением. Необходимо протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Применять лучше провод с медной жилой.
- Выполнение так именуемого «зануления». Тут к клеммам заземляющего контакта подсоединяется ноль. Этот метод стоит применять исключительно в последнем случае, так как могут появиться задачи в работе розеток с заземлением.
[/vc_toggle]
[vc_toggle title=»Как соединить розетку с проводами?» open=»false»]
В том, как подсоединять провода к розетке, нет ничего сложного. Поначалу подготавливаем провод: внешнюю изоляцию снимаем приблизительно на 10 см, а жилы зачищаем на 1,5 см. Делается это особым инвентарем либо хоть каким комфортным ножиком. С розетки снимаем защитную пластиковую крышку, а потом откручиваем зажимные винты – так, дабы между их шляпками и основанием зажима было место ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Сейчас электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.
Еще есть один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и обнаженные коны сворачиваем кольцами с таким поперечником, дабы в них вошли ножки винтов. Каждый винт попеременно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт назад и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.
[vc_toggle title=»Как подсоединить тройной выключатель?» open=»false»]
Тройная розетка подключается параллельным либо последовательным методом, они описаны выше. Тройной выключатель можно подсоединить также 2-мя методами:
- От розетки. Ноль и земля на осветительные приборы при всем этом идут от розетки же либо от распределительной коробки.
- От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам кнопок. Потом жилы ворачиваются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на осветительные приборы впрямую.
2-ой метод лучше, так как в первом случае, при выходе из строя розетки закончит работать и выключатель.
[vc_toggle title=»Как подключить двойную розетку, если разводка изготовлена для одинарной?» open=»false»]
Для работы пригодится двойная розетка с двойным же подрозетником, отрезок трехжильного кабеля (ок. 25 см) и инструменты для резки и зачистки проводов. Подключение делается так:
- В левое гнездо подрозетника вытягиваем провода.
- Отрезаем кусочек кабеля, с обоих концов зачищаем жилы.
- Вкладываем кабель в подрозетник так, дабы его концы выходили из обоих гнезд.
- В левом гнезде скручиваем попарно жилы проводки с жилами кабеля – фаза с фазой, ноль с нолем и т. д.
Дальше делаем соединение проводов с розетками, обыденным порядком.
