Подробная аннотация по ремонту электрической вилки наверное понадобится неопытному человеку, который не может без помощи других разобраться, к каким штырькам следует подключать проводники. В современном мире фактически все бытовые приборы работают от электрической сети с помощью евровилки, которая может быть выполнена с заземлением либо без него. Заместо обыденных 2-ух жил нужно подключить три, это время от времени вызывает трудности при самостоятельном подключении. Есть очень обыкновенные методы, как поменять вилку на проводе, дабы техника вновь заработала в обычном режиме.
Присоединяем вилку к проводу

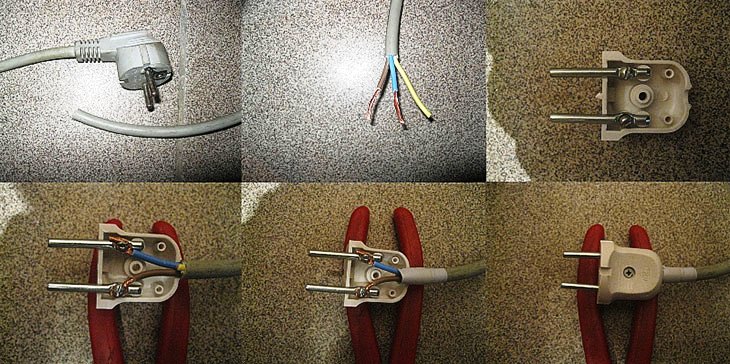

- Аккуратненько отрезаем нерабочую вилку и оголяем наружный шнур, довольно обнажить около 5 см.
- Зачищаем жилы приблизительно на 15 мм, их должно быть три.
- Скручиваем жилы и отрезаем остаток так, дабы осталось более 10 мм.
- Дабы контакт был плотнее, следует подогнуть медные концы, для этого можно применять обыкновенные плоскогубцы.
- Самое главное верно присоединить контакты. В большинстве случаев в бытовых устройствах, таких как, к примеру, пылесос либо стиральная машина, применяются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
- Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, при этом полярность не имеет значения.
- Зажимаем кабель пластмассовой перемычкой и аккуратненько закрепляем в посадочном гнезде.
- Оканчивающим шагом является сборка корпуса, для этого завинчиваем один винт.
Дабы поменять обыденную электровилку без заземления, действовать необходимо по другому:
- Нужно обрезать сломанную модель и разобрать корпус рабочего изделия.
- Высвободите шнур от оболочки и аккуратненько зачистите концы проводов, довольно 20 мм.
- Конструкция обыденного изделия имеет ряд различий, потому необходимо зачищенные концы загнуть в кольца.
- Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый нужно отрезать.
- Зажмите пластинку и на сто процентов соберите корпус.
Самое главное при подмене — верно подключить провода. Довольно всего только знать их маркировку по цветовой политре, дабы избежать неурядицы.
Адаптация необычных трехполюсных вилок
Иногда после забугорных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем чертам сети. Если применяется шнур с заземлением, то можно отыскать выход из положения при помощи адаптера, но отыскать его бывает очень проблемно, можно обрезать вилку и поменять ее разборной. В особенности остро стоит вопрос об адаптации адаптеров для ноутбуков, домашней техники и сотовых телефонов, так как штыри размещаются в самом корпусе адаптера и его нереально поменять разборной вилкой.
Можно применять вилку эталона IEC 60906-1, где расстояние между 2-мя штырями составляет 19 мм, при всем этом их поперечник 4 мм, но имеется штырь в центре для заземления, конкретно он мешает верно воткнуть ее в розетку. Для решения задачи довольно в тисках сажать вилку и ножовкой спилить ненадобный штырь заземления.
Какая вилка лучше – разборная либо литая?
Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее плотность.
Но есть обидные недочеты: ее нереально разобрать, дабы убрать причину поломки. Если шнур перетрется у основания вследствие долгого применения, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность стопроцентно поменять шнур с вилкой на новый, но для этого придется разбирать устройство.
Но если схожая замена не стращает, лучше получать литое изделие, тем паче что благодаря завышенной надежности такая вилка выходит из строя намного пореже разборных аналогов.
Подключение вилки для плиты либо варочной поверхности

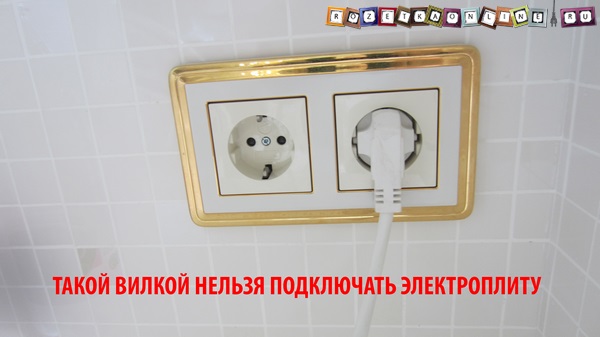

Варочная поверхность либо электроплита — это, в большинстве случаев, более энергоемкое электрическое оборудование в хоть какой квартире. В среднем, потребляемая ими мощность составляет 7-8 кВт, что соответствует току 32-38А, потому стандартная, обычная всем, вилка Schuko (см. изображение ниже) для подключения к сети не подходит, ведь она рассчитана на ток 16А-25А.
Не считая того, силовая вилка для подключения варочной панели либо плиты к сети, должна поддерживать кабели либо провода огромного сечения — 4-6 мм.кв. Довольно тщательно о выборе сечения проводки для плиты на кухне мы гласили Тут , непременно изучите этот материал, до того как читать далее.

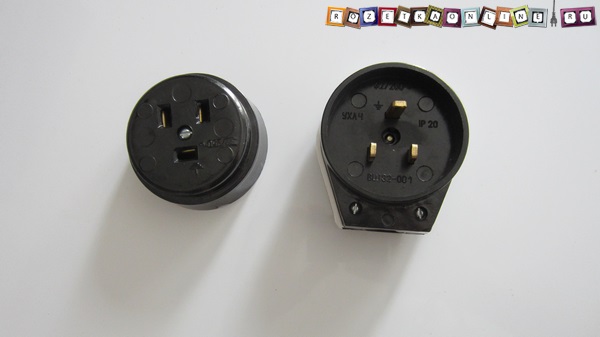

В текущее время существует несколько разных разновидностей штепсельных розеток и вилок соответственных этим требованиям. У нас в стране, для подключения электроплиты либо варочной панели, принято применять разъем РШ/ВШ–32. (см. изображение ниже)
Такая связка вилка с розеткой существует как для подключения к однофазовой сети -220В, так и для применения двух- либо трехфазной сети. Многие модели электрический плит, с магазина, идут конкретно с таковой вилкой, часто в комплекте так же имеется и соответственная розетка.
Очень рекомендую, применять для подключения конкретно готовый набор, бывает, что силовая вилка 1-го производителя, неподходит к розетке другого.
В продаже, в большинстве случаев, встречаются два вида вилок для плиты, черные — выполненные из карболита и белоснежные — пластмассовые. Белоснежные, как ни удивительно, более высококачественные, но и стоят они дороже. Хотя снутри и конструктивно они схожи и подключаются идиентично.
Схема подключения вилки для плиты

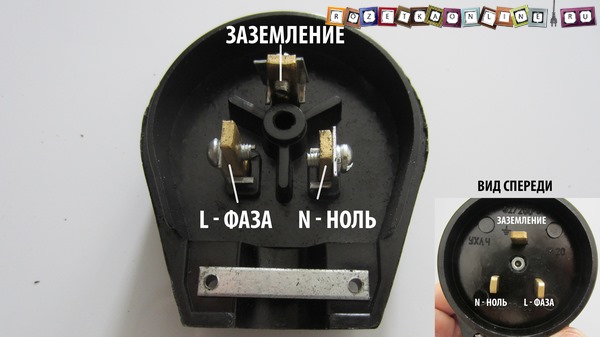

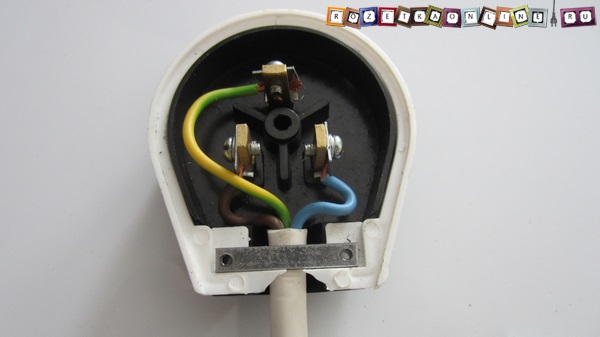

Прежде всего, давайте разглядим схему подключения таковой вилки. Как вы уже могли увидеть, подключить её к розетке можно только в одном положении, а означает в каждую из клемм необходимо подключить провода в определённом порядке.
подключение силовой вилки к электрической плите либо варочной панели
Давайте сейчас разглядим процесс подключения однофазовой силовой вилки к шнуру электрической плиты либо варочной, на примере белоснежной пластмассовой вилки, модели ВШ20-у-32А/250 .

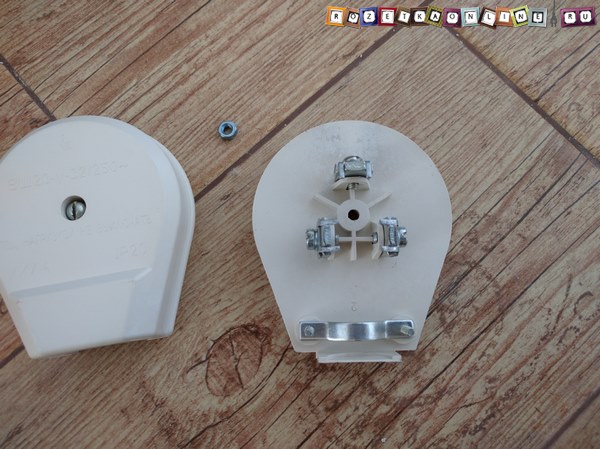

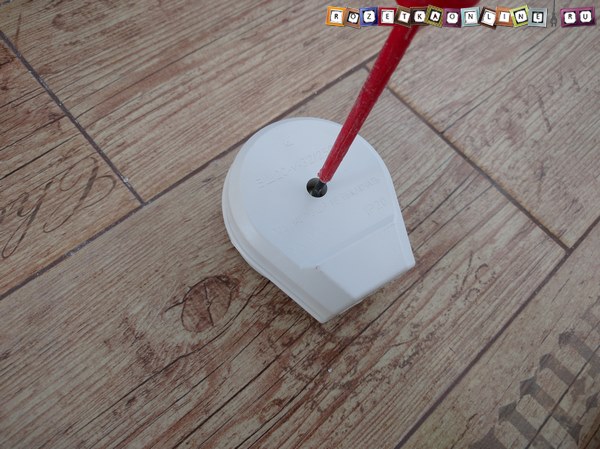

В первою очередь нужно разобрать вилку , для этого откручиваем единственный крепежный винт, расположенный в центре корпуса.
Штекер состоит из 2-ух главных частей, задней крышки и основания, на котором размещаются клеммы для подключения проводов.
Прокладываем в механизм разъема провод, в этом случае для подключения плиты применяется провод соединительный ПВС 3х6 (3 жилы по 6мм.кв любая). Зажимаем его скобой, затягивая два винта на лицевой панели, как на изображении ниже.

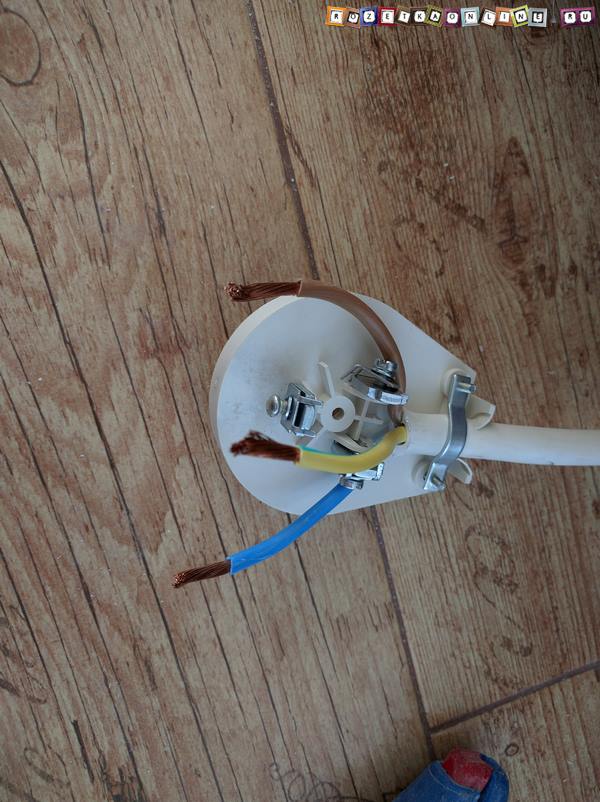

Подготавливаем провода , снимаем внешнюю изоляцию и зачищаем жилы, приблизительно на 10мм.

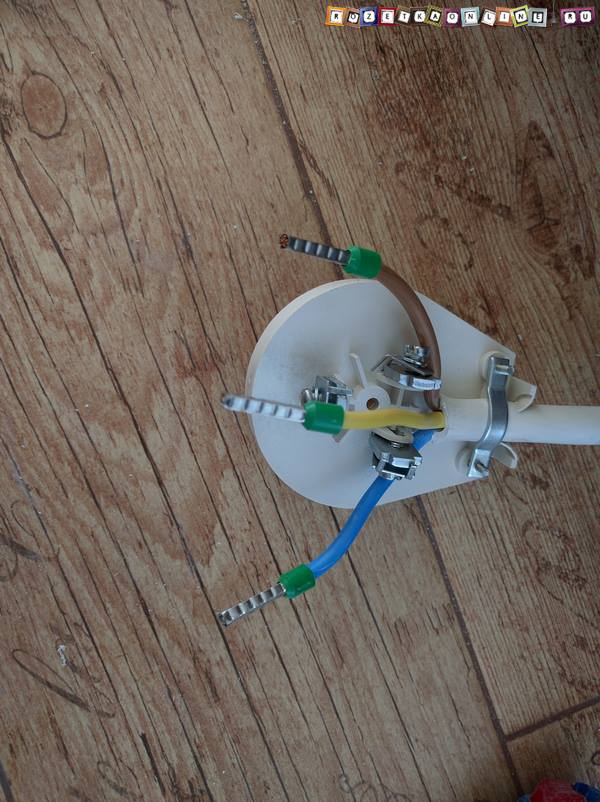

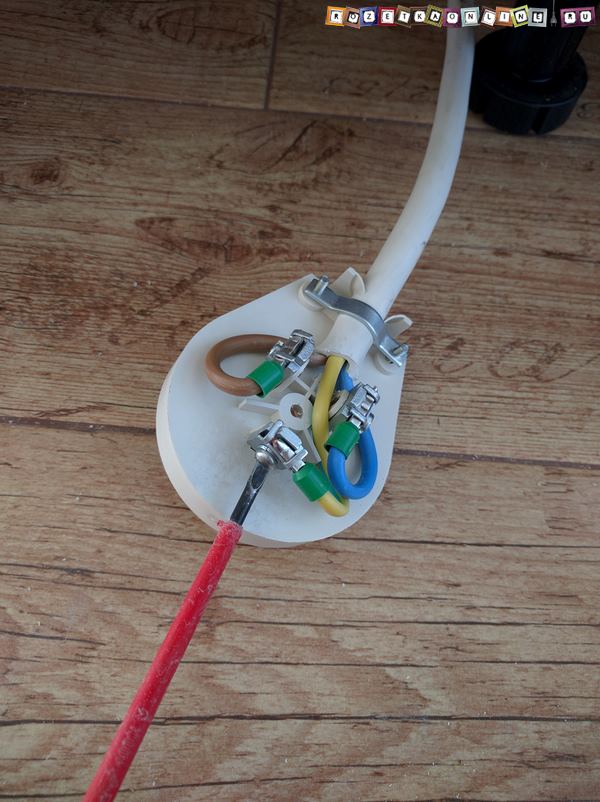

Фиксируем провода согласно схеме подключения , в клеммах вилки.
Так как применяется многожильный провод ПВС, будет нелишним обжать жилы наконечниками НШВИ.
Соблюдайте аккуратность как при прокладывании проводов снутри вилки, так и при их подключении, от этого впрямую зависит надежность и долговечность соединений.
Если же у вас нет способности обжать провода, подключайте так, скрутив жилы проводника, дабы они не вылезали из клемм.

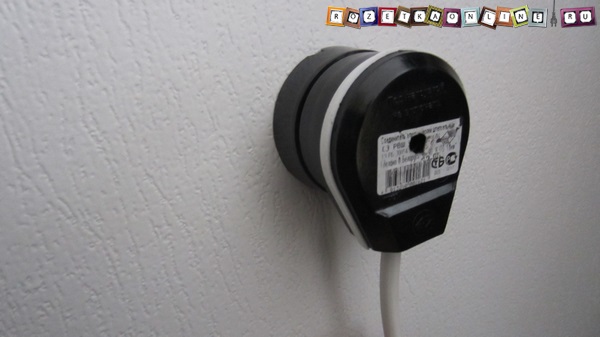

Сейчас, когда провода накрепко затянуты в клеммах, собираем корпус вилки и затягиваем центральный крепежный болт.

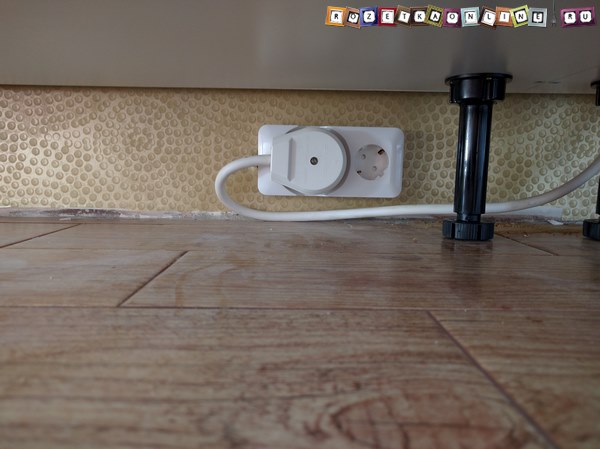

На этом подключение вилки завершено и если 2-ой конец провода уже подсоединен к плите либо варочной поверхности, можно включать его розетку .
Если у вас остались вопросы о выборе либо подключении вилки плиты либо варочной, оставляйте в комментах к статье, непременно всем отвечу.
Как подсоединить провод к вилке с заземлением?
Статьи
подключается к сети при помощи евровилки, которая отличается от обыденного варианта выполнения наличием заземления. Как следствие – заместо обычных 2 жил необходимо подключить 3, что и вызывает трудности у некоторых домашних мастеров. Дальше мы поведаем, как поменять вилку на проводе, предоставив пошаговую аннотацию с фото примерами, также приятные видео уроки!

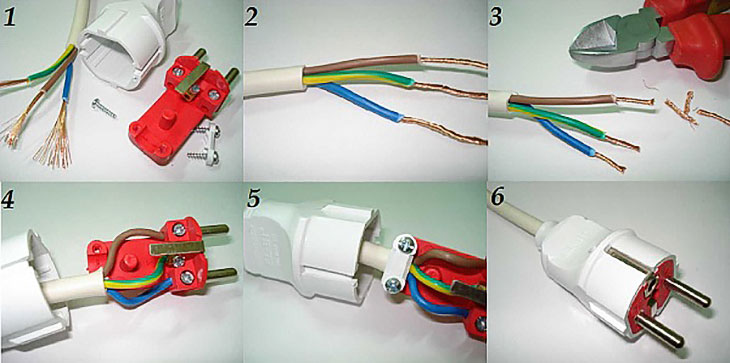

Меняем сломанную евровилку
Если у Вас оплавилась электрическая вилка или сломался один из штырьков, разработка замены смотрится следующим образом:
Видео урок по подмене:
Как необходимо поменять евровилку своими руками?
Вот таким макаром можно без помощи других поменять вилку на проводе. Как Вы видите, аннотация достаточно обычная, тем паче на рисунке примерах был тщательно рассмотрен каждый шаг замены.
Как поменять старенькую электровилку?
Если у Вас рядовая русская электрическая вилка, которую необходимо поменять и в то же время в доме проводка без заземления, методика замены будет незначительно другой, а конкретно:
Наглядно узреть, как самому поменять вилку, Вы сможете на видео аннотации:
Обычная разработка замены
Вот таким макаром можно самому выполнить подмену электровилки. Как Вы видите, самый главный аспект – верно подключить жилы, если их 3. Для этого следует знать стандартную маркировку проводов по цветам, дабы ничего не спутать. Возлагаем надежды, сейчас Вы понимаете, как поменять вилку на проводе своими руками!
Как необходимо поменять евровилку своими руками?
Обычная разработка замены
Еще одна статья в рубрике «ЭЛЕКТРИКА» — предлагаю побеседовать о подключении электрической вилки к обыкновенному кабелю, будем рассматривать вариант с заземлением, поэтому как лично я считаю этот вариант единственно верным для применения. Где нам пригодятся такие познания? Обычно без вилок идут большие электрические приборы – такие как водонагреватели, некоторая домашняя техника (духовые шкафы), также некоторые осветительные приборы. В общем, необходимо знать как она подключается, при этом это довольно легко …
ОГЛАВЛЕНИЕ СТАТЬИ
- Про мощность
- Какие инструменты пригодятся
- Сейчас сам процесс
- Видео версия
Про мощность
Для начала ребята побеседуем о наибольшей мощности. Почему я завожу этот разговор да все очень просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть небезопасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, в особенности если у вас рядовая на 16A, для «индукционки» нужна вилка на 40А либо подключение впрямую – читаем вот эту статью, рядовая от таковой нагрузки просто расплавится!
Этот обычной пример нам указывает для начала необходимо прикинуть мощность вашего электрического устройства. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообщем на упаковке должно быть написано наибольшее напряжение, вот фото.
Какие инструменты пригодятся

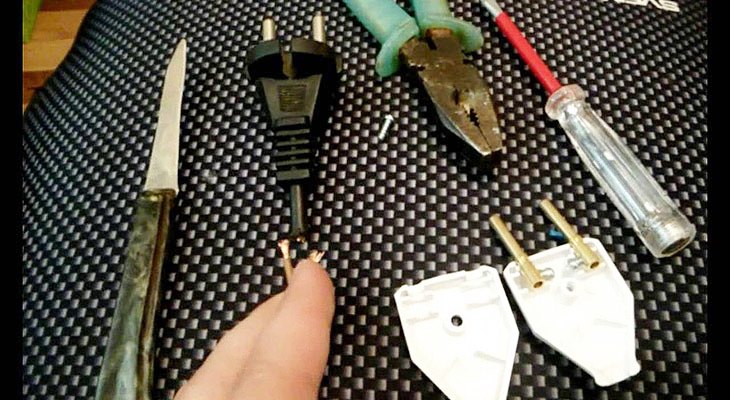

Взять необходимо отвертку, лучше крестообразную.
Ножик (можно пластмассовый перочинный), для того дабы отрезать и зачистить кабель.
Сейчас сам процесс
У нас куплен подходящий вариант, также есть кабель 3 Х 2,5 мм, тонкий (его то и будем подключать).
Раскручиваем корпус, обычно он держится на одном болтике, или с боковой стороны (как у меня), или снизу.
Лицезреем контактную группу – к главным креплениям подключаются «фаза» и «ноль», контакт в центре это заземление.
Сейчас зачищаем кабель. Нам необходимо достигнуть три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не надо. Смотрим фото.
Сейчас синий и карий провод (могут быть варианты – красный и синий), подключаем в главные контакты.
Оставшийся желтоватый (время от времени — зелено-желтый либо белоснежный) подключаем в разъем с заземлением.
Все контакты необходимо отлично протянуть, дабы провода посиживали отлично.
После чего укладываем все в корпус, собираем его. Потом болтиком закручиваем.
