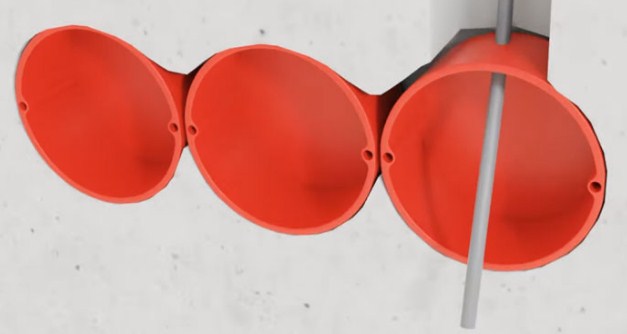

Сейчас в статье мы разглядим три вида розеток под веб кабель. Расскажу, как обжимать каждую в походных критериях, когда не хватает инструментов. Также какую розеточку лучше избрать для домашнего применения и подключения. Надеюсь, кабель у вас уже проложен. Дальше обычно провода идут в особые монтажные коробки, если вы собираетесь применять внутренние розетки. Либо прокладываются раздельно в кабель-каналы во внешнюю розеточку (тип «Коробочка»).
Постарайтесь бросить как можно больше провода идеальнее всего от 15-20 см. На всякий случай – вдруг придётся переобжимать провода. Сейчас давайте обратим наше внимание на цвет распиновки либо обжима, который на этот момент существует.

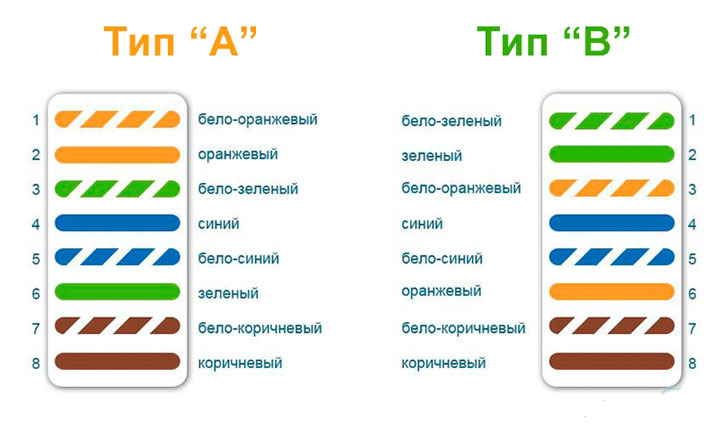

Их существует два вида «А» и «В». Если кто, когда-нибудь обжимал провода, то знает, что для обжима кабеля применяют конкретно «А» система. Но вот для розеток применяется конкретно схема «B». И применять мы будем конкретно её. Сейчас я расскажу – как подключить веб кабель к розетке на примере различных моделей.
ВНИМАНИЕ! Если у вас с одной стороны идёт сетевая розеточка, а с другой стороны вы желаете обжать обыденный коннектор RJ-45. То розетку обжимаем по «B» типу, а вот провод как обычно по «A».
Стандартная модель CAT5 E

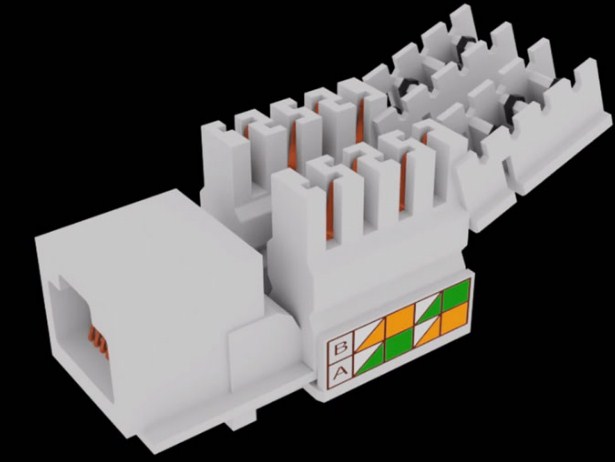

- Для начала разбираем розеточку. Нам необходимо отделить внутреннюю сердцевину либо коннектор от основного блока. Внутренняя сердцевина нужна для обжима провода и в ней и хранится разъём RJ-45. Она смотрится как на рисунке сверху.

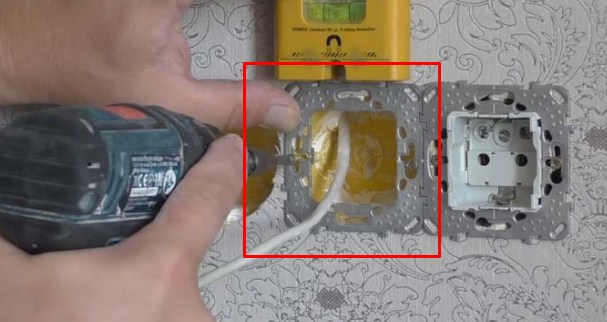

- Прикручиваем железный суппорт — это сама база, где будет крепиться весь механизм.

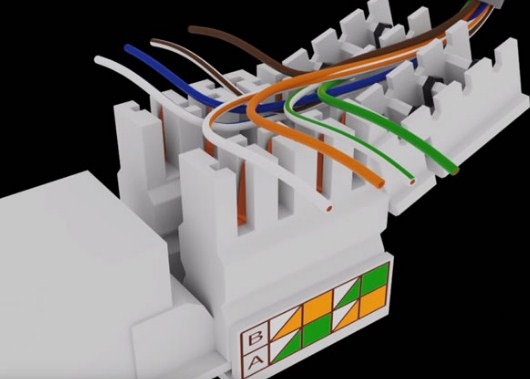

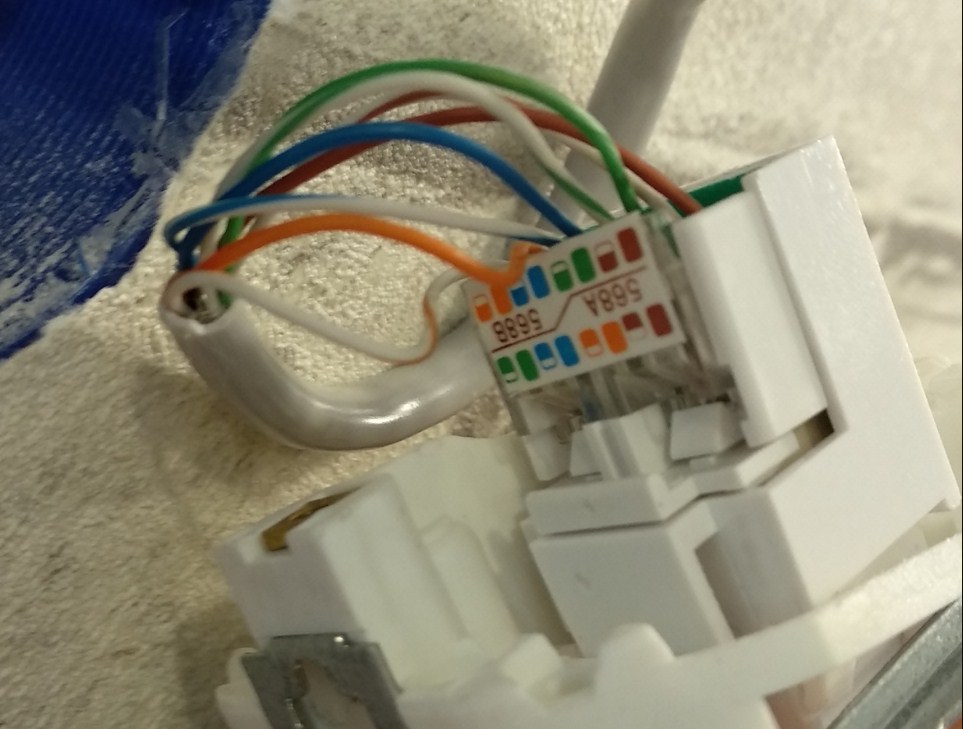

- Снимаем верхнюю оплётку на расстояние до 5 см. Сейчас просто по схеме «B», пристально вставляем каждый провод. Если глядеть на картину – то вставляем провода в таковой последовательности.
- Впереди: бело-оранжевый, оранжевый, бело-зелёный, зелёный;
- Сзади: Бело-синий, синий, бело-коричневый, карий.
Обжим наружной модели

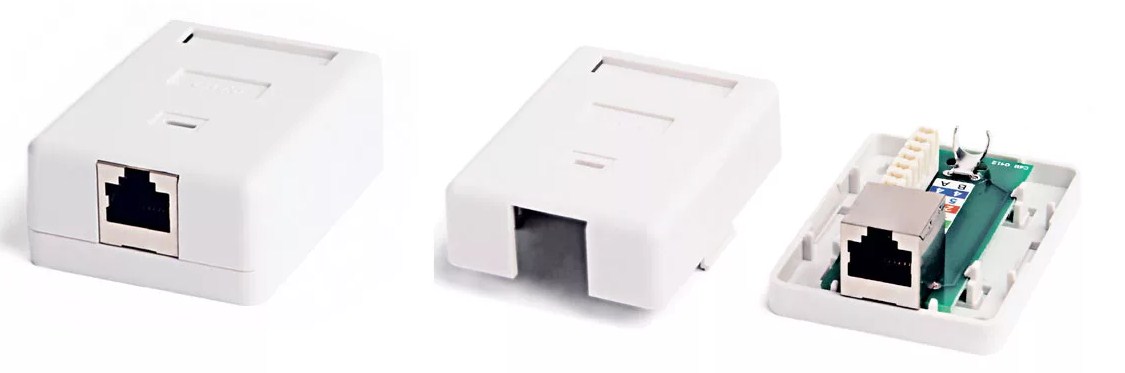

Смотрится она как рядовая коробка, в какой может быть как один, так и несколько разъёмов для сетевого подключения.
- Аккуратненько снимите верхнюю крышку.

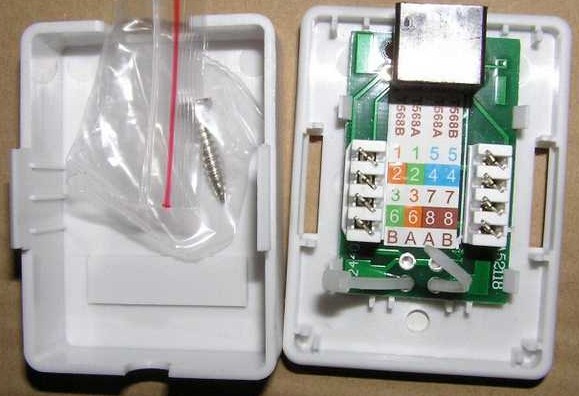

- И так смотрим на схему обжимки. У нас это схема «B» подключение веб кабеля происходит по цветам на картинке:
- Левая сторона (сверху вниз) – бело-оранжевый, оранжевый, бело-зелёный, зеленоватый;
- Правая сторона (сверху вниз) – бело-синий, синий, бело-коричневый, карий.

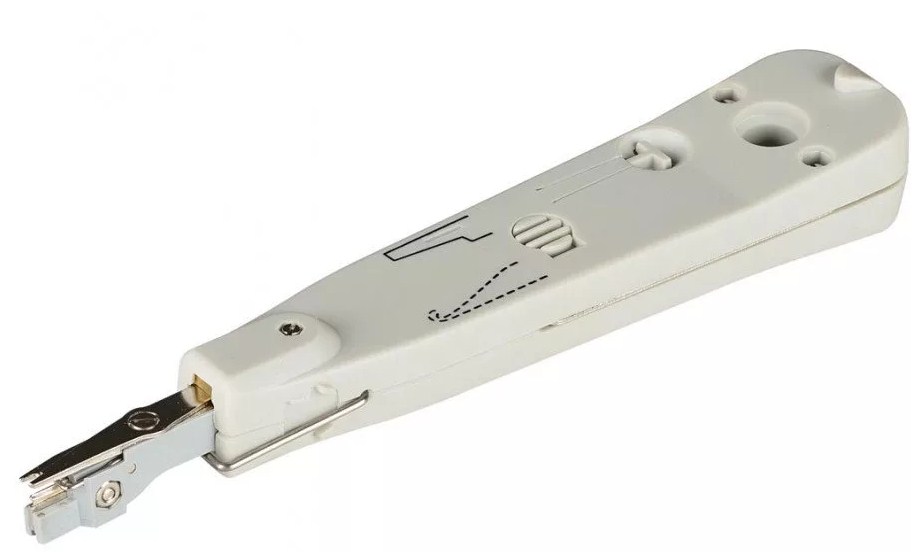

- Если такового приспособления нет, то можно применять узкую отвертку либо ещё лучше ножик для бумаги. Но будьте осторожны – таким макаром можно просто сломать розетку. В самом конце прикручиваем розетку к основанию шурупом.
Как обжать VICO?
Эти модели я сам лично устанавливал к для себя домой для подключения телека через роутер к вебу. Там принцип приблизительно однообразный, как и на прошедших вариантах, но есть маленькая особенность, о которой я желал бы поведать. Схема «распайки» такая же «B» и находится она снизу (если глядеть на картину, то сверху):
- Карий
- Бело-коричневый
- Зелёный
- Бело-зелёный
- Синий
- Бело-синий
- Оранжевый
- Бело-оранжевый
А сейчас принципиальный момент. Так как ножики снутри стоят в разнобой, то вставлять сходу все провода не стоит – некоторые могут при обжимке вылететь либо попасть в примыкающий паз. Потому можно выполнить просто:
- Вставляете 1-ые два провода
- Позже сверху прихлопываете пластмассовой крышкой, для обжима.
- Дальше открываете крышку и смотрите, дабы проводки были обжаты.
- Ну и дальше другие провода.
Это совет для тех, кто только начал обжимать эти розетки и не набрался сноровки для одновременного обжатия всех 4 пар – так будет меньше матов и нервишек. Как розеточка будет обжата, вставляет её в основание и прикручиваем к коробке шурупами.
Как проверить подключение
Как не удивительно, но нигде не сказано, что инспектировать «B» распиновку на розетках, можно обыденным сетевым проводом, шнуром, который обжат по схеме «А». Ещё раз повторю, что все сетевые розетки обжимаются по схеме «B», а провод мы используем с обжимкой на схему «А». Без различия, что вы подключаете, маршрутизатор, роутер, коммутатор либо подключаетесь на прямую к серверу. Дальше можно применять обыденный тестер. Вставляем провода в различные части устройства и включаем.

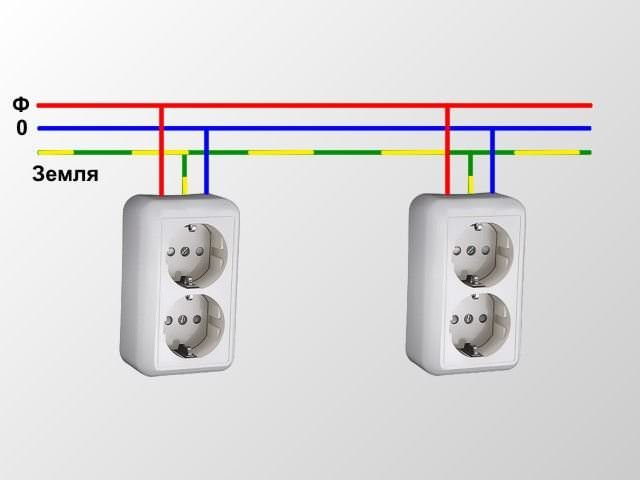

Четыре провода выходят из старенькой розетки, как подключить новейшую розетку?

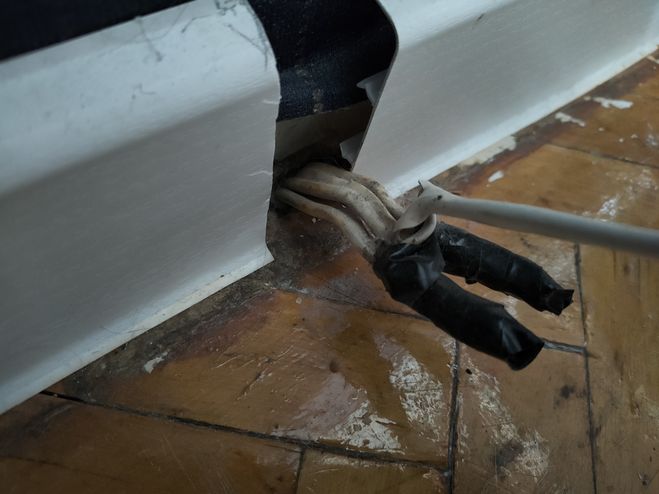

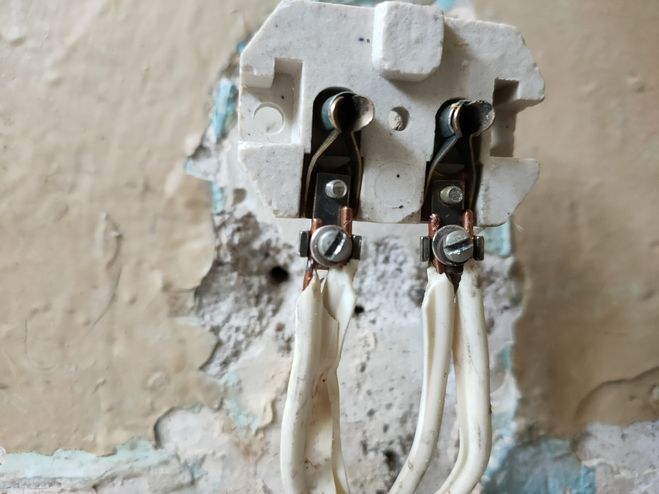

Здрасти. Дом 70-х годов. Решила поменять на кухне старенькую розетку на новейшую, не ждала узреть 4 провода, подсоединенные попарно (см. фото). В комнатах провода смотрятся так, как на втором фото — два провода заизолированы, два — в розетку.
На обратной стороне стенки от кухонной розетки также есть рабочая розетка, провода — как на втором фото, разъединены. Все работает.
Вопрос: как подключать на кухне в новейшую розетку? Также попарно пихать в + и -?
Спасибо. С почтением, Ольга.
более года вспять
Как раз несколько месяцев вспять у меня была схожая ситуация. Оказалось, что провода идут через одну розетку в другую.
Попытайтесь отключить провода из верхнего фото розетки и проверить в какой другой примыкающей розетке пропадет ток. Та розетка и связана с этой.
Как поменять? Просто подключить точно также, как и на рисунке, ничего не меняя.
Лично я у себя не сходу сообразил это, так как все другие розетки, которые я поменял у себя дома (а их было много), не были подключены таким макаром. Сообразил я это, когда отсоединил некоторые провода, посчитав их излишними (вначале я пошевелил мозгами, что подключено по 2 провода для надёжности и увеличения поперечного сечения, другими словами для уменьшения сопротивления). И началось: то это розетка не работает, то соседняя. Позже дошло, что ток в одну розетку идёт через клемму другой.
Для вас нужно или соединить точно также, или за ранее выяснить, какие два провода несут электричество, а какие пустые, другими словами ведущие в соседнюю розетку. Только если возжелаете отсоединять, лучше провода чем-нибудь пометить, к примеру фломастером какие подключены к одной клемме, а те, что к другой, не помечать. Дальше, когда поймёте, какие провода под напряжением, а какие ведут в другую розетку, можно их тоже как-то пометить. Тогда не запутаетесь, когда будете подключать.
Лично у меня более большие препядствия при установке этой розетки появились не из-за определения, что это так подключено, а из-за того, что снутри розетки (в настенном углублении) было не много места, а провода толстые дюралевые. Розетка нового эталона имела такие боковые рога-упоры, которые не позволяли ей плотно и намертво закрепить розетку в этом углублении старенького эталона. От этого куча толстых проводов снутри розетки выталкивала саму розетку и она была мало не прижата к стенке (кое-где на сантиметр-полтора), а это плохо, так как снутри может накопиться пыль, что может из-за искры привести к пожару. Потому приходилось вдавливать её поглубже и закручивать рога плотнее. Но это всё равно не давало много полезности. Во первых полсантиметра зазора всё равно оставалось, во-2-х если запихнуть туда вилку устройства, а потом высунуть, то прямо за вилкой розетка тоже незначительно выдвигалась. И в-3-х из-за неизменных разбираний-собираний и вдавливания проводов, эти дюралевые провода начали ломаться. Ломаются снутри изоляции. Где поломка можно почувствовать подвигав провод. В месте поломки провод просто гнётся без усилия. Нарастил один провод, потом отломался 2-ой. Вообще пришлось нарастить 3 из 4-х проводков.
В конечном итоге пришлось отрешиться от розетки нового эталона и поставить более старенькую (другими словами сменил очень старенькую на не очень старенькую, но и не на новейшую). Но на самом деле я ею и не пользуюсь, так как она всегда была закрыта шкафом.
