Если вы собрались сделать в собственной квартире ремонт, похлопочите об осветительном устройстве. Избрать и собрать его легко, а вот с подключением придется повозиться. С этой работой поможет совладать электрик, но можно выполнить ее своими руками.
Перед многими появляется главный вопрос: как подключить люстру самому? В этой статье мы поведаем о правилах установки источника света и дадим подробные аннотации.
Как верно подключить люстру
После того, как установка осветительного прибора к потолку будет завершен, можно приступать к подключению устройства к проводке. Из центральной части потолка должно выходить 2 либо 3 провода, как и через трубку, на которую прикреплен подвес. Если в трубке 2 провода, означает, конструкция позволяет включать все лампы только сразу. Наличие 3-х проводов дает возможность включать потолочный осветительный прибор по секциям.
Давайте разглядим варианты того, как верно подключить провода к люстре.
Если на люстре и на потолке имеется по 2 провода, процесс подключения будет самым обычным. Провода нужно соединять попарно в хоть какой последовательности.
Как подключить люстру впрямую к клавишному выключателю?

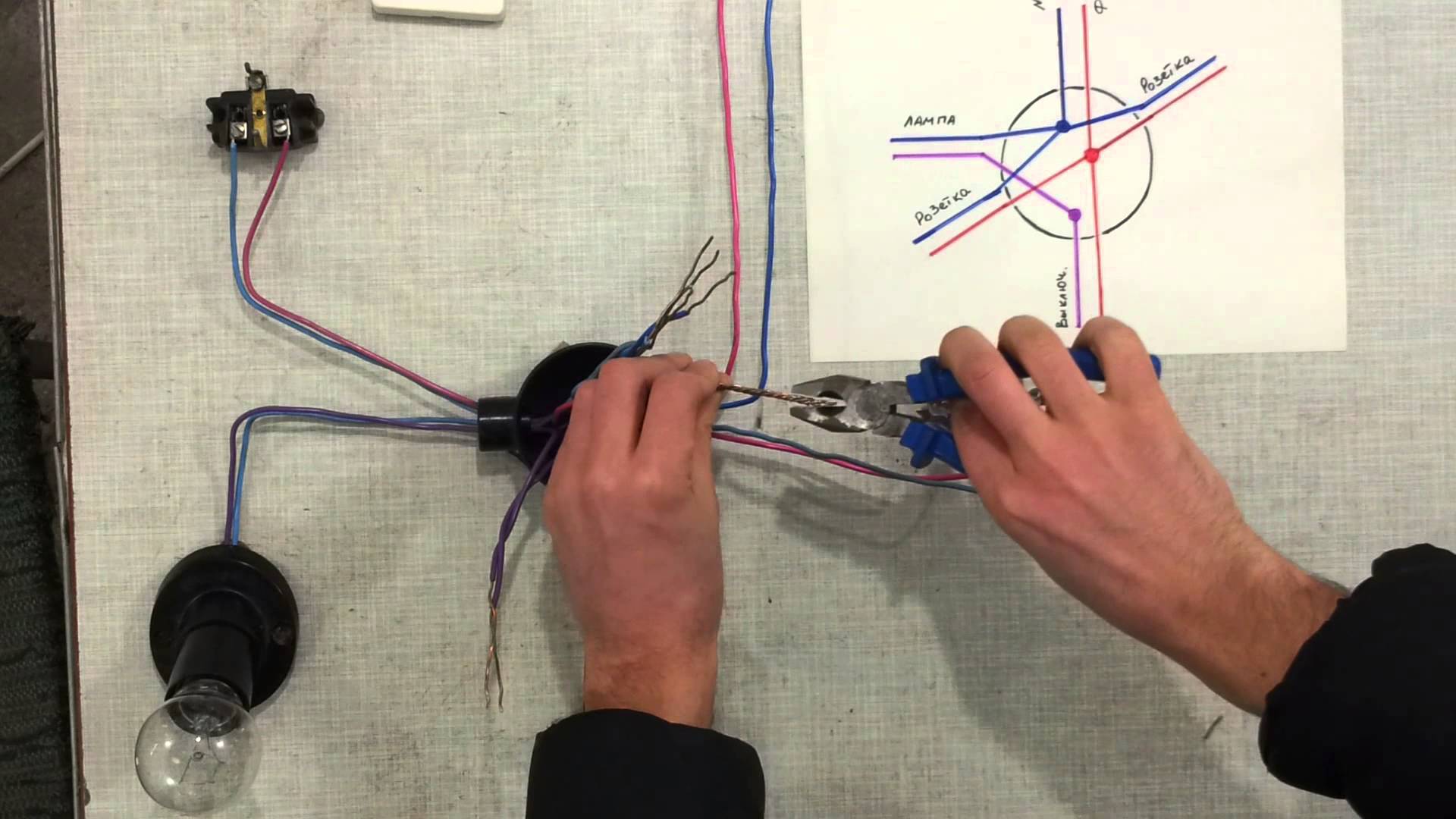

Приведем пример того, как подключить люстру с одной лампочкой. Сначала нулевой питающий провод синего цвета в распределительной коробке необходимо подключить к нулевому проводу устройства, а фазный провод кофейного цвета — к выключателю, а потом к фазному проводу бра.
При подключении осветительного прибора с более чем 1 лампой следует соединить между собой все нулевые провода и подсоединить к нулевому проводу сети. Фазные провода соедините и подключите к фазному проводу, идущему из выключателя.
После чего скрутите однообразные провода между собой и присоедините к проводам, которые идут к выключателю через потолок.
Как подключить люстру? Подключение люстры разных видов
Разобравшись, как подключить провода к люстре, разглядим методы подсоединения осветительных приборов разных типов. Ответим на интересующие многих вопросы.
- Как подключить светодиодную люстру? Сейчас стильно вешать диодную люстру благодаря способности выбирать различные режимы освещения. Осветительный прибор с подсветкой на пульте управления подключается фактически также, как и без пульта. Его выключатель может быть обустроен интегрированным передатчиком, от которого отходят дополнительные провода. Соберите их и подключите к приёмнику, установленному для пульта. Так вы получите возможность регулировать светодиодную лампу при помощи обыденного выключателя.
- Как подключить китайскую люстру к сети? В этом для вас поможет особая схема, которая находится на панели контроллера. Подсоедините 2 провода с левого края (ноль и фаза) к выключателю. 3-ий провод слева подсоедините к клемме общего питания устройства. Провода, которые останутся, следует подключить к каждой группе ламп.
Если все изготовлено верно, устройство будет освещать вашу квартиру в течение многих лет.
Как подключить выключатель от розетки?
Дабы подсоединить к выключателю розетку, необходимо выполнить следующие деяния:
- снимите напряжение с розетки либо со всей квартиры;
- вскройте розетку и проверьте, отсутствует ли напряжение;
- обусловьте типы проводов по цветам (провод голубого цвета — нулевой, желто-зеленого — защитный, а оставшийся — фазный);
- подключите к фазному контакту провод, закрепив его другим концом на вводе выключателя; на вывод подсоедините провод, присоединенный к самому устройству;
- прикрепите провод, крепящийся другим концом к выводу люстры, к нулевому контакту розетки. Защитный провод подключите к защитному контакту устройства;
- уложите и заизолируйте провода — сейчас можно подавать напряжение и инспектировать работу устройства.
Подробные видео и фото о том, как подключить люстру в коробке своими руками, вы сможете поглядеть на нашем веб-сайте. Благодаря нашим советам вы узнаете, как подключить люстру, дабы света у вас на дому было больше, чем довольно.
Как подключить люстру – советы электрика
Традиционный вариант устройства для освещения помещений – люстра. Она дает возможность очень умеренно распределять световой поток. При установке люстры с одной лампой существенных проблем не появляется, но при большем числе ламп следует учесть конкретные особенности конструкции.
Нужный инструмент
Люстра – украшение интерьера
Перед тем, как приступить к подключению люстры, следует приготовить инструмент, нужный для выполнения этой работы. При таковой организации не придется отвлекаться на его поиски.
Индикаторная отвертка должна быть всегда под рукою. С ее помощью определяют фазный провод.
Проведение электромонтажных работ и крепление люстры не может быть без набора отверток с различной формой головок.
Для контроля корректности соединения частей электроцепи нужен мультиметр.
Пассатижи применяются для подготовки проводов и их монтажа.
Внедрение клеммной колодки упростит процесс сборки проводов при их соединении.
Кроме обозначенных инструментов, нужен ножик, маркер для разметки и стремянка. До подключения осветительного устройства следует кропотливо изучить прилагаемую к нему аннотацию.
Разбираемся с проводами люстры
При наличии аннотации подключение люстры значительно упрощается. В этом документе содержится полный объем инфы, касающейся предназначения каждого провода, и описан порядок их соединения, также имеется электрическая схема. Провода принято маркировать следующим образом:
Проверка наличия фазы индикатором
В простом выполнении индикатор фазы смотрится как прозрачная отвертка. В ней помещен токоограничивающий резистор и индикатор, представляющий из себя лампочку. Устройство обустроен 2-мя контактами. Какой-то из них – это щуп, выполненный как отвертка, другой – контакт на корпусе. Щуп предназначен для определения наличия напряжения в цепи, а к контакту касаются рукою. Световой сигнал гласит о наличии напряжения.
Простые индикаторы могут иметь некачественную сборку либо плохо различимое свечение индикатора. Почти всегда конструкция этого устройства не позволяет применять его в качестве отвертки, так как корпус не имеет достаточной прочности. Слабенькое свечение индикатора может стать предпосылкой поражения током. Основными плюсами схожих устройств – простота эксплуатации и доступная цена. В целом устройство совладевает со собственной функцией.
Индикатор
При его выборе необходимо направить внимание на внешний облик и спектр рабочих напряжений. Обычно, в сети напряжение составляет 220 В, потому в обозначенный на корпусе спектр должно заходить это значение. В случае, когда корпус не внушает доверия и отсутствует информация о допустимых рабочих напряжениях, покупку такового индикатора лучше не совершать.
Индикаторы проф уровня оборудованы 2-мя полюсами и дополнительно, не считая световой, звуковой сигнализацией. Один из контактов выполнен в виде щупа с надежной изоляцией. 2-ой представляет собой щуп несколько большего размера, в схему которого включена сигнализация.
Проверка напряжения осуществляется методом касания одним щупом к нулю, а другим – к проводу, который инспектируют. Надежность и долговечность этого устройства находятся на неплохом уровне. Но для проверки нужно с уверенностью знать, где идет ноль либо заземление. В неприятном случае придется проверить все провода попарно. Для применения в домашнем хозяйстве это неловко, потому устройство, в большинстве случаев, применяется в производственных критериях специалистами.
Проверка наличия фазы мультиметром
Мультиметр представляет собой измерительный устройство с малыми габаритами, который предназначен для выполнения разных измерений и тестов электрических цепей.
Устройство мультиметр
В комплекте с устройством идут щупы. Один их конец оборудован штепселем, нужным для подключения в гнездо мультиметра, размещенного на фронтальной панели. Другой конец обустроен особым держателем, который имеет обнаженный контакт – щуп. Конкретно его подключают в тестируемую схему. При использовании устройства следует держать в голове правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.
Перед измерением напряжения в цепи задают установки устройства. В нашем случае – это переменный ток и предел измерения выше 250 В. Дальше щупы подключаются параллельно в цепь, и на экране устройства высвечивается разыскиваемая величина. При определении нулевого провода создают подобающую перенастройку мультиметра.
Установка люстр разных конструкций: пошаговая аннотация
Люстра с одной лампой
Для установки люстры на месте, где ранее не было этого осветительного устройства, поначалу делают разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в навесном потолке осуществляется отверстие для проводов, в натяжных потолках – устанавливаются ограничительные кольца и вырезаются отверстия.
Если потолок выполнен с внедрением дизайнерского подхода и является сложной устройством, то нужно обмыслить вариант системы крепления. Для подвешивания громоздкой люстры будет нужно установка дополнительной балки либо железной цепи.
Проводка идет от точки монтажа осветительного устройства и опускается по стенке к распределительной коробке, к которой подведены провода питания от выключателя.
Принципиально: Установка распределительной коробки следует создавать с отступом от потолка, составляющим более 150 мм. При всем этом должен иметься припас длины проводов, расположенных в коробке, минимум 100 мм.
Осветительную линию рекомендуется выделять в отдельную группу проводов, которая оснащается отдельным защитным автоматом.
Соединение проводов в распредкоробке осуществляется в согласовании с электрической схемой осветительного устройства. После их соединения между собой нужна кропотливая изоляция с помощью изоленты, провода укладываются таким макаром, дабы не происходило их скрещения. В окончании коробку закрывают крышкой, которая накрепко фиксируется.

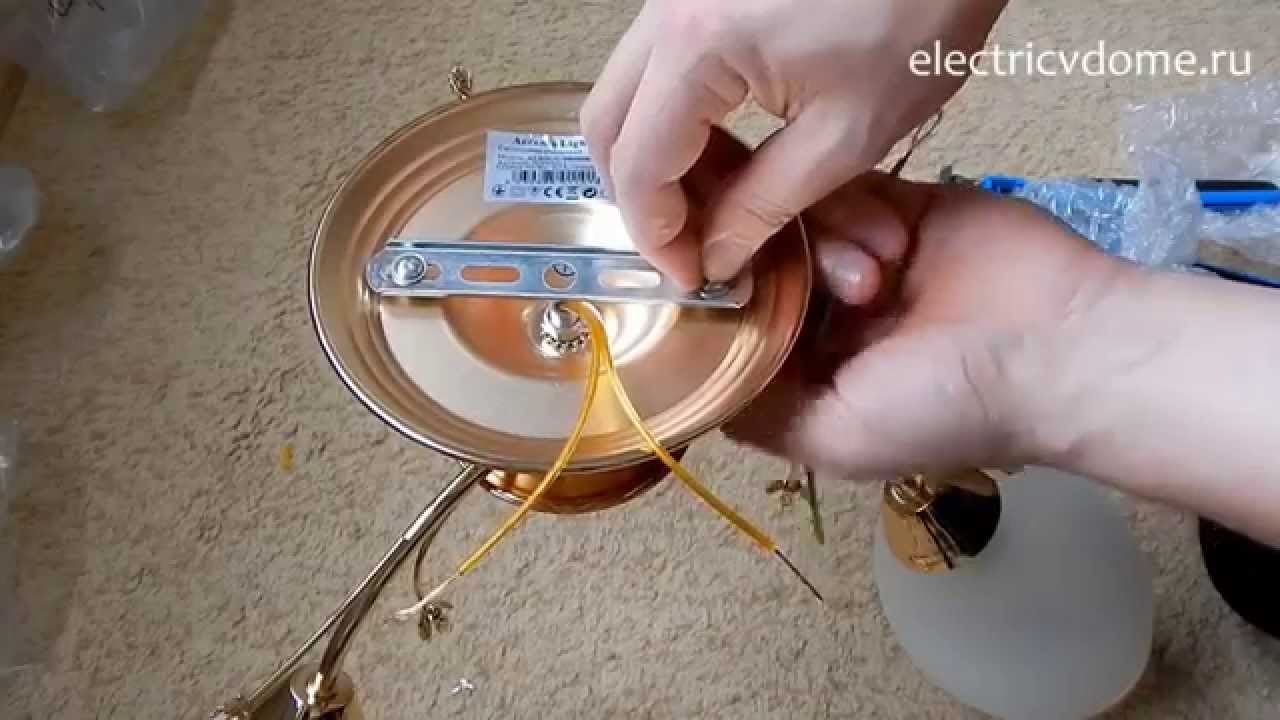

В большинстве случаев, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция существенно упрощает установка. Скобу прикладывают вблизи с местом выхода проводов и отмечают это положение. Если вкупе с люстрой поставляется крепеж, то поперечник сверла должен соответствовать его поперечнику. Не допускается совпадения отверстий для дюбеля и проводов.
В процессе работы
При прокладке проводки нужно создавать некоторый припас длины, дабы не появлялось затруднений при доступе к проводам в случае демонтажа люстры.

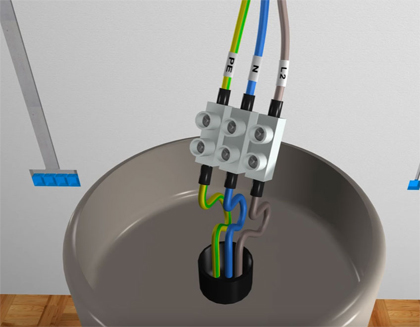

Перед монтажом провода зачищаются и соединяются при помощи клеммной колодки в согласовании с электрической схемой. Если клеммник не поставляется вкупе с осветительным устройством, то провода соединяются на скрутке. При всем этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно методом скручивания. В заключение конструкция покрывается изоляционной лентой.
Если люстра имеет железный корпус, то он оборудуется особым винтом, который предназначен для устройства заземления. Заземляющий провод, идущий из распредкоробки, зачищается и скручивается в форме кольца. Этот конец накрепко фиксируется обозначенным винтом.
Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим нужно убедиться, что размещение проводов не совпадает с крепежом.
Двух- либо трехламповая люстра
Наличие 2-ух либо 3-х ламп у люстры, не оказывает существенного воздействия на функцию установки устройства.
Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простого варианта люстры соединяются два питающих провода и подключается заземление. При подключении осветительного устройства, оборудованного 2-мя либо 3-мя лампами, применяется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме. Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.
При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго либо третьего патрона. Метод соединения в данном случае таковой же, что и при монтаже люстры с одной лампой.

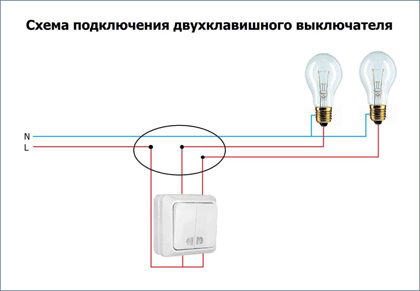

Для работы таковой люстры нужна установка выключателя с 2-мя кнопками, к которому ведет проводка, состоящая из 3-х проводов. Включение одной из кнопок замкнет часть цепи и зажгется одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих кнопок приведет к включению всех ламп.
Люстра с 4-мя либо пятью лампами
Повышение количества ламп в люстре не оказывает значимого воздействия на технологию подключения устройства. Процесс стопроцентно аналогичен тому, что описан в прошлых случаях, кроме необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при всем этом имеется ограничение по числу проводов, подводящих питание, и количеству кнопок у выключателя.

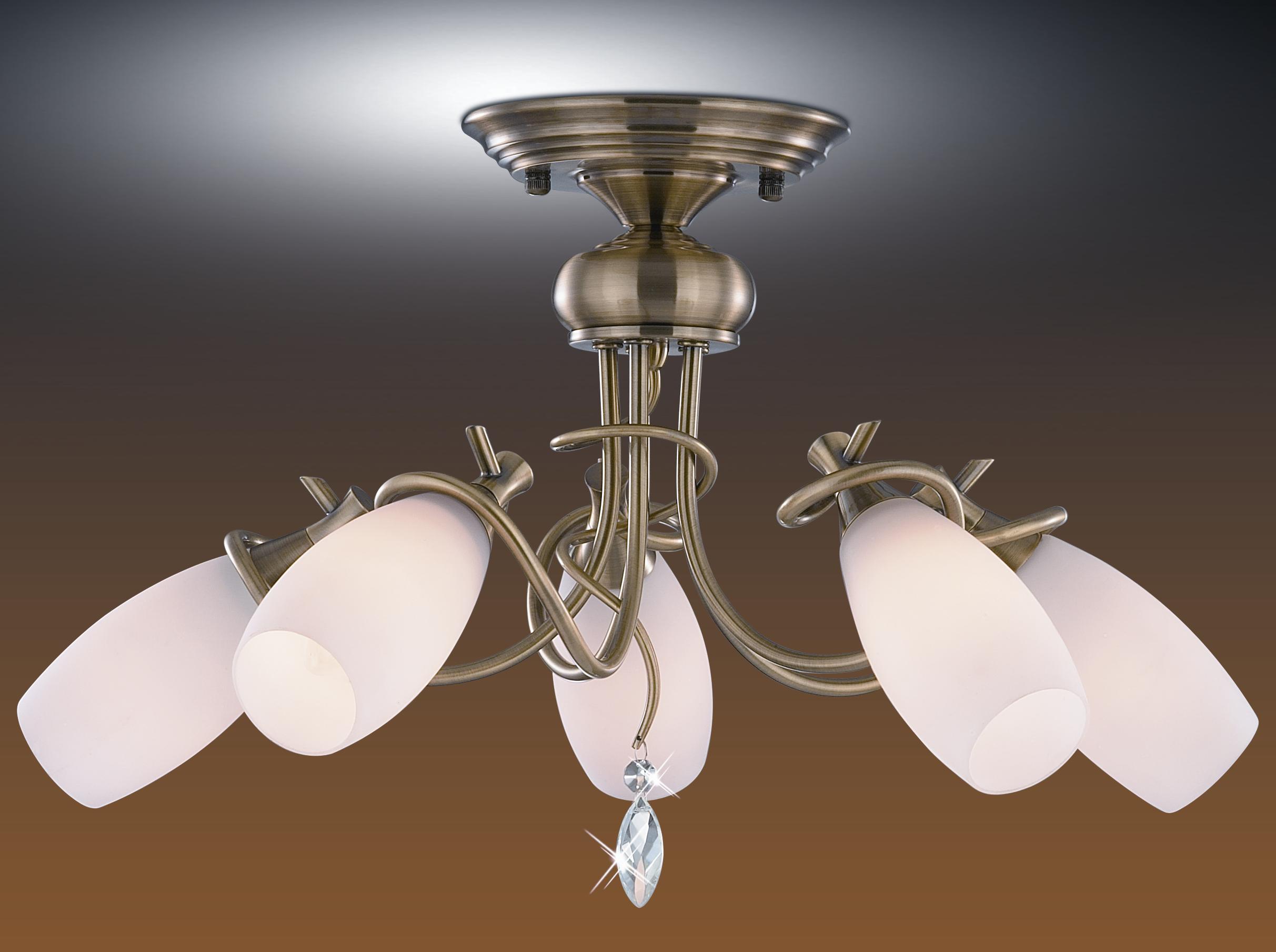

Подключение люстры с пятью лампами имеет свои особенности
Подключаем выключатель
Подключение более обычного варианта люстры с одной лампой к выключателю с одной кнопкой не представляет особенных сложностей. Если число ламп две и поболее, то число кнопок выключателя может быть две либо три.
В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу кнопок выключателя, создают подмену его согласно схеме подключения.
Подключение в согласовании со схемой
При установке этого устройства на новейшей проводке, следует учитывать специфику его конструкции. В выключателях с 2-мя и 3-мя кнопками имеется клемма, которая является общей. Она служит для коммутации с питающим проводом, идущим из распредкоробки. Другие клеммы, зависимо от расположения кнопок и избранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.
Принципиально: Выключатель должен размыкать цепь методом разрыва фазы. Это является условием безопасности при подмене спаленной лампы.
Мероприятия при недостаточной длине проводов
Не всегда люстра подключается в новостройке, потому не исключается ситуация, когда имеющаяся длина проводов недостаточна для соединения. В данном случае нужно произвести удлинение проводов проводки либо самой люстры.
Спецы советуют применять клеммную колодку для соединения отрезков проводки. Это устройство является пластинкой, выполненной из пластика, на которой находятся токопроводящие плоскости. С обеих ее сторон находятся винтообразные зажимы, которые служат для соединения проводов.
Принципиально: При использовании этого устройства нужно обеспечить беспрепятственный доступ к нему. Такое требование обосновано тем, что соединение с течением времени слабеет и усугубляет контакт проводников. В итоге происходит нагрев места соединения, который может привести к пожару. Если имеется возможность замены отрезков провода на цельный, то рекомендуется это выполнить.
