Если разводка в доме изготовлена по разуму, особенных заморочек с подключением люстры появляться не должно. Тем паче, если речь идёт об одноклавишных выключателях – там и запутаться-то не в чем. От такового выключателя идёт два провода, и у большинства однорожковых люстр их столько же. Исключение составляют только те, у каких предвидено отдельное заземление и осветительные приборы с несколькими рожками. В данном случае проводов от осветительного прибора к клемме может идти целый пучок.
Меры безопасности при работе
1-ое правило – не нужно заниматься монтажными работами при включенном питании. Нужно до работ выключить соответственный переключатель на щитке. Если кто-то может случаем его включить – вывесить табличку с содержанием: «Не включать, работают люди!».
2-ое – необходимо удостовериться с помощью отвёртки-щупа в том, что на выключатель заведена фаза, а не ноль. В чём разница? Если заместо фазы подведён ноль, выключатель свои функции делать будет, но питание с люстры при выключении света не снимается. Как итог – вероятное поражение электрическим током.

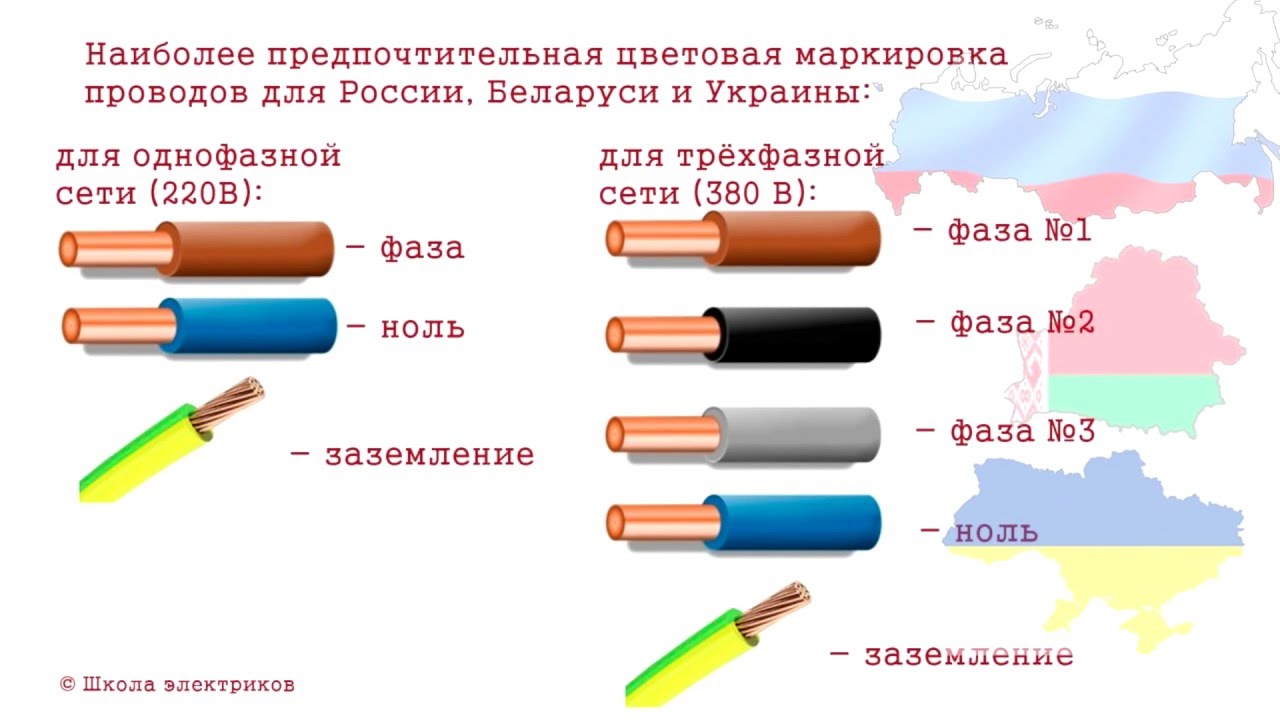

Потому лучше не рассчитывать на добросовестность тех, кто вёл проводку в помещении – доверяй, но инспектируй. Современная принятая маркировка проводов обычно такая:
- карий – фаза;
- синий – ноль;
- жёлтый с зелёной полосой – заземление (он находится не всегда и не всюду, как правило, в домах новейшей постройки).
Подсоединение однорожковой люстры
Здесь что-то спутать реально трудно. Если от выключателя идёт два провода, а от люстры – три, то какой-то из них должен употребляться в качестве заземления. По маркировке определяем, какой конкретно, и просто изолируем или удаляем его, так как он употребляться не будет.
Оставшиеся два провода подключаются с помощью клемм. Скрутки делать не нужно, они не так надёжны.
После подсоединения врубается питание на щитке и проверяется работоспособность присоединенной люстры. Для этого довольно щёлкнуть выключателем.
Подключение люстры с несколькими рожками

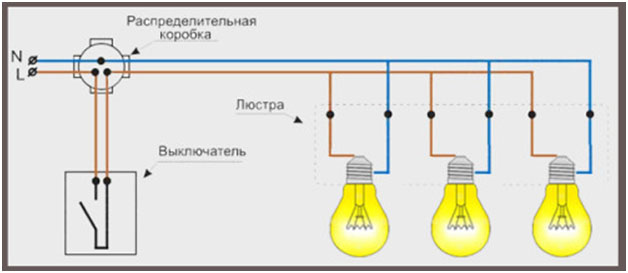

Процесс не очень отличается от вышеперечисленного с однорожковой люстрой кроме 1-го аспекта. Тут делается параллельное подключение нескольких рожков к одному выключателю – при его нажатии все они будут врубаться сразу.

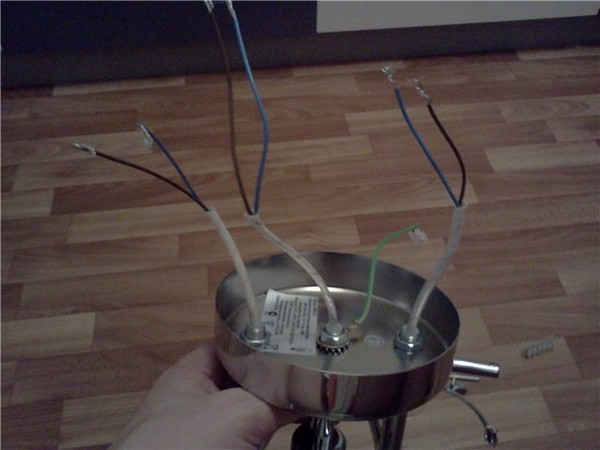

С заземляющим проводом поступаем так же, как было описано выше. А оставшиеся группы объединяем в пучки и подключаем через клеммы к проводам, идущим от выключателя. Дабы верно скомпоновать провода в группы, обращаем внимание на цвет их изоляции.
Внедрение одноклавишного выключателя исключает возможность применения рожков люстры по отдельности и сборки их в отдельные группы, вне зависимости от их количества. Они все будут работать сразу.
Полная аннотация по монтажу и подключению люстры
При оформлении и организации освещения разных помещений применяется навесной потолочный осветительный прибор — люстра. Он предназначен сотворения высококачественного бестеневого светового потока по всей площади помещения. Размеры люстры, количество источников света, формы могут быть полностью различные. При всем этом основная её задачка равномерное насыщение светом всего помещения. Источник света, используемый в люстре, может быть:
- Лампой накаливания;
- Люминесцентной лампой (в большинстве случаев малогабаритные энергосберегающие лампочки);
- Лампой и светильником на базе светодиода.
В любом случае люстра обладает и декоративными качествами, они служат украшением любого жилого либо нежилого помещения.
Приобретая либо заказывая, данный декоративный осветительный прибор стоит задуматься, как повесить люстру.

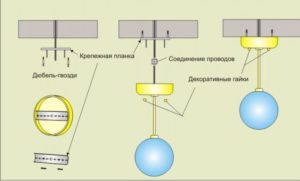

Как установить люстру
При монтаже хоть какой люстры необходимо учитывать, что это осветительный прибор достаточно массивный и тяжёлый, потому стоит позаботиться о механической части вопроса, другими словами как повесить люстру и к чему её прикрепить. Ситуация может быть разной, часто в квартирах уже имеются достаточно прочные крючки. Но, не стоит устанавливать устройство надеясь на крепкость старенького крючка. Потому рекомендуется укреплять такие многоламповые осветительные приборы при помощи дюбелей либо анкеров. Количество дюбелей находится в зависимости от веса люстры и её крепления. Лучше перед монтажом разобрать её, и убрать все просто бьющиеся, хрупкие элементы.
Предварительные работы

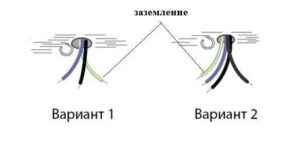

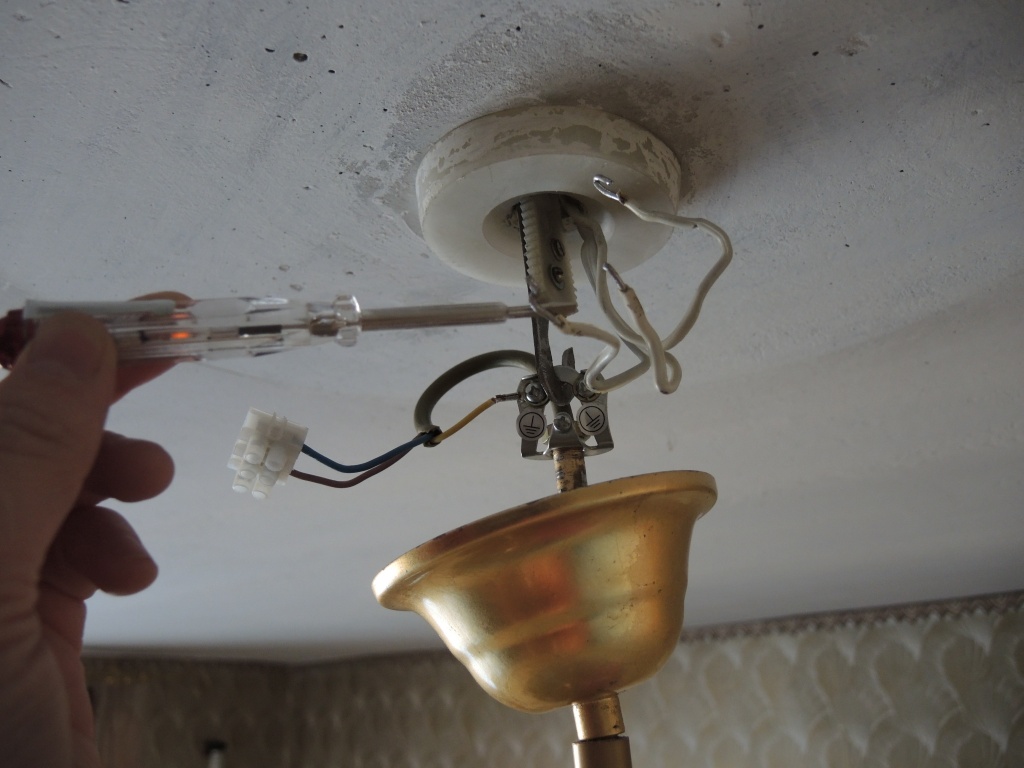

Перед тем как произвести установка крепления и установить потолочную люстру необходимо обеспечить её питание. Как верно это выполнить? Для этого в осветительной системе, которая может быть выполнена с защитным заземлением и без него, отыскать: фазу, ноль и защитный заземляющий провод. Часто заземляющий провод берётся зелёного цвета, если проводка уже изготовлена то это может смотреться так, как показано на рисунке.
Заземляющий провод, служащий для защиты людей от поражения электрическим током, должен быть подключён к железной части люстры если не имеется болта заземления, установленный заводом изготовителем.

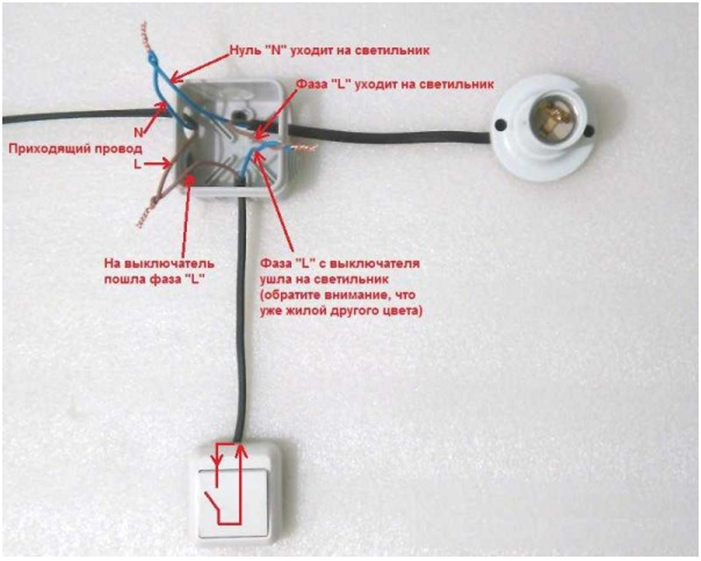

Если проводка делается без помощи других, то питание люстры должно быть выполнено от автоматического выключателя. Поле чего при помощи индикаторной отвёртки либо специального пробника необходимо найти фазный провод. Эта процедура осуществляется для того дабы конкретно фазный провод подключить к выключателю. Если проводка уже существует, то необходимо включить напряжение, перед этим развести провода раздельно один от другого, дабы не было недлинного замыкания, и аккуратненько отыскать фазный провод на том месте потолка где будет в дальнейшем находиться новенькая люстра.
Подключение люстры к выключателю
Подключение и установка люстры может осуществляться только при отключенном напряжении питания. Электрический ток небезопасен для здоровья и жизни человека. Самым обычным подключением люстры к источнику электроэнергии считается, установка и пуск одноламповой люстры к одноклавишному выключателю. При всем этом необходимо всего только отыскать фазный провод, который подключается к выключателю освещения и подсоединить провода в районе установки осветительного прибора. После этого заизолировать места соединения. Стоит также учитывать, что нельзя соединять медные и дюралевые провода, так как они вступят в хим реакцию и произойдёт окисление, что воздействует на контакт в этом месте. Нехорошее контактное соединение будет нагреваться и в какой-то момент обгорит.

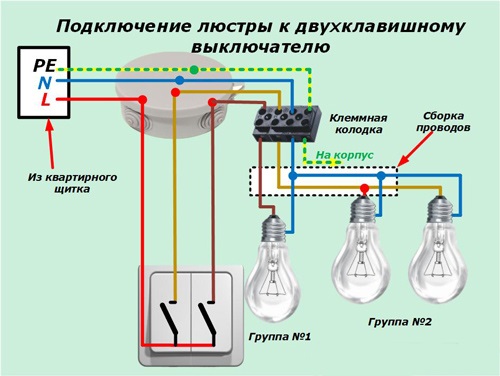

Как подключить к люстре двухклавишный выключатель
Для того дабы подключить люстру к двойному выключателю, необходимо осознать и разобраться как он устроен. Двойной выключатель имеет один общий вход, который подсоединяется к фазному проводу, и два отходящих контакта идущих к лампочке либо группе ламп. Каждый выключатель с 3 выводами ли с 2-мя имеет контакт, рассчитанный на определённый ток, который указан и на упаковке выключателя и на самом корпусе.

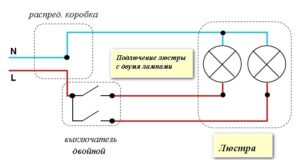

Как подключить люстру с 2 лампами
Если подключать таковой источник света к одноклавишному выключателю, то лампы просто подключаются параллельно, но это, в свою очередь, не очень комфортно и не экономично. Для того дабы подключить люстру к двухклавишному выключателю освещения необходимо соединить один провод, идущий от одной лампы, с другим проводом от другой, это и будет нулевой провод, который впрямую подключается к распределительной коробке. Таковой метод подключения можно найти если с данного источника освещения уже выведены провода. Другими словами необходимо подключить люстру с 3-мя проводами. Какой-то из них будет общий нулевой (обозначен голубым цветом на рисунке). Проверить это можно мультиметром либо хоть каким омметром. Подключение люстры к двойному выключателю обеспечит действенное и что важно экономичное освещение.

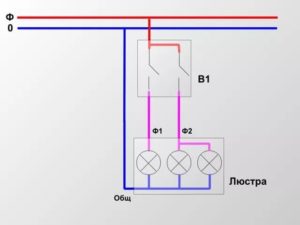

Подключение трехрожковой люстры к двухклавишному выключателю
Подсоединение люстры к потолочному светильнику, который состоит из трёх источников света и имеющих так именуемую трёхрожковую конструкцию, к одноклавишному выключателю аналогично, как и в ситуации с 2-мя лампами. Только стоит участь ток нагрузки, потому зависимо от мощности источников светового потока, необходимо подбирать и провод. Кстати, формула вычисления тока обычная, необходимо всего только мощность поделить на напряжение питания. Но провод стоит брать малость с припасом как по длине, так и по сечению, дабы он не нагревался. Если проводка освещения проводится в обыкновенной квартире то на люстру хватит медного провода 1 мм2, данный провод выдержит эту нагрузку. Трёхрожковую люстру рекомендуется подключать через двухклавишный выключатель. Тем можно будет скомпоновать включение лампочек — от одной кнопки загораются две, а от другой одна. Если включены обе кнопки пылают все три лампы. Снова же фазные проводники от источников световой энергии подключаются через выключатель.
Как подключить люстру с 5 лампами

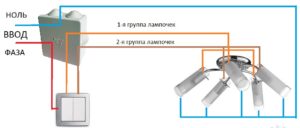

Подключение люстры с пятью лампами можно считать аналогично с подключением трёх и четырёх ламповой, всё находится в зависимости от количества кнопок выключателя. Если он один то подключение источников освещения происходит параллельно. Если задействован двухклавишный либо трёхклавишный выключатель, то стоит поделить лампы на группы. При подключении пятирожковой люстры к двухклавишному выключателю нулевой проводник у всех ламп остается общий. Управление освещением через выключатель происходит подачей фазы на определённую группу.
Стоит также увидеть что установка от коробки до осветительного прибора лучше создавать цельными проводниками без скруток, это правило необходимо делать не только лишь если делать подключение пятирожковой люстры к двухклавишному выключателю, но и полностью любого осветительного прибора. Соединение в разъединительной коробке и подключение в люстре лучше делать через так именуемые клемники. Зажим проводников в них происходит средством болтового соединения либо же специального механизма с защёлкой.

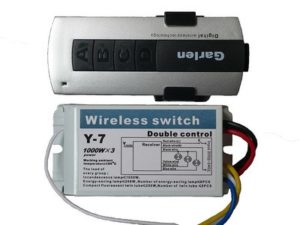

Как подключить люстру с пультом
Достаточно модными и комфортными являются люстры с управлением от дистанционного пульта. Таковой вид осветительного прибора часто обустроен светодиодной либо же неоновой светоизлучающей аппаратурой. Конкретно таковой свет считается очень экономным, но он не рассчитан на напряжение 220 вольт. Для этого снутри либо раздельно имеется устройство, называемое драйвер и делает не только лишь понижающую функцию, но ещё и стабилизацию, защиту от недлинного замыкания. Светодиодную люстру с пультом управления на расстоянии отличает наличие конфигурации освещенности (мощности осветительного прибора), изменение диапазона освещения (холодный либо тёплый колер), таймера, и звукового индикатора для поиска пульта.
Подключение люстры с пультом управления необязательно значит, что не надо ставить выключатель освещения. Но подключение люстры с двухклавишным выключателем в данной ситуации не имеет смысла. Просто в данных многоламповых светильниках имеется особый контроллер работающий на частоте посылаемого сигнала от ПДУ и регулирующий режимы устройства. На рынке можно повстречать и раздельно реализующиеся контроллеры с пультами на хоть какой вкус и с обилием функций.
В любом случае подключая и монтируя хоть какой осветительный прибор на высоте необходимо соблюдать правила безопасности не только лишь с электрическим оборудованием, но и с лестницами, подставками, дабы установка потолочной люстры прошла без заморочек.
