Как подсоединить кабель к розетке

Подключение розетки: как без помощи других подключить кабель и розетку

Розетка состоит из пластмассового корпуса, где размещена рабочая часть. Снутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Как подключить кабель к розеткеОднако, прогресс не стоит на месте и современные розетки различаются по собственному внутреннему и наружному устройству.

Типы розеток

Наружные розетки. Такую розетку устанавливают на пластмассовое либо древесное основание. Она подходит для электрической сети, где кабель проходит прямо по стенке.
Интегрированные розетки. Внутренняя часть розетки помещается в стенку, также в стенке укрыта проводка.
Розетка с винтообразным зажимом. Это интегрированная розетка, где провода вставляются в особые пластинки клеммы, которые фиксируются винтом
Розетка с клавишным зажимом. Механизм функционирования таковой же как у винтообразной розетки, но клеммы фиксируются при помощи пружинной кнопки

Не считая того, современные розетки обустроены дополнительными функциями. Так, на рынке есть большой выбор розеток:

Розетка с заземлением, позволяет снять электрическое напряжение с подключаемых электрических устройств.
Закрытая розетка, вооружена особыми пластмассовыми шторами, которые открываются исключительно в случае одновременного нажатия на оба отверстия. Эта мера предосторожности защищает деток от удара таком, если они запихнут в нее палец либо карандаш
Розетка с таймером. В устройство розетки заходит программка, где устанавливают четкое время отключения электроприбора.
Гидростойкая розетка. Ее устанавливают в ванной комнате, на кухне и на улице. Такие розетки препятствуют попаданию вовнутрь воды и мусора
Сдвоенная розетка. Обычно применяется, когда одной розетки не хватает для всех электроприборов. Внутренний механизм двойной розетки не отличается от одинарной, но на корпусе имеется два входа для электроприборов.

Как подключить розетку самому:

Подключить розетку своими силами очень легко. Для этого не непременно вызывать электрика, исследовав аннотацию можно выполнить эту работу своими руками. Процесс подключения розетки смотрится следующим образом:

Отключить электроснабжение на щитке, дабы подключение проводов к розетке было неопасным
Убедиться в том, что электричество отключено. Это делают при помощи индикатора либо подключив хоть какой электроприёмник в розетку. Если он не работает, означает можно приступать к работе
Демонтировать старенькую розетку. Для этого откручивают винт, расположенный на корпусе розетки. После чего ослабляют лапки, которые фиксируют розетку к стенке и вытаскивают ее. Завершающий шаг — отсоединить провода.
Почистить либо поменять на новый старенькый подрозетник
Обрезать провода, снять внешнюю изоляцию и зачистить концы проводов

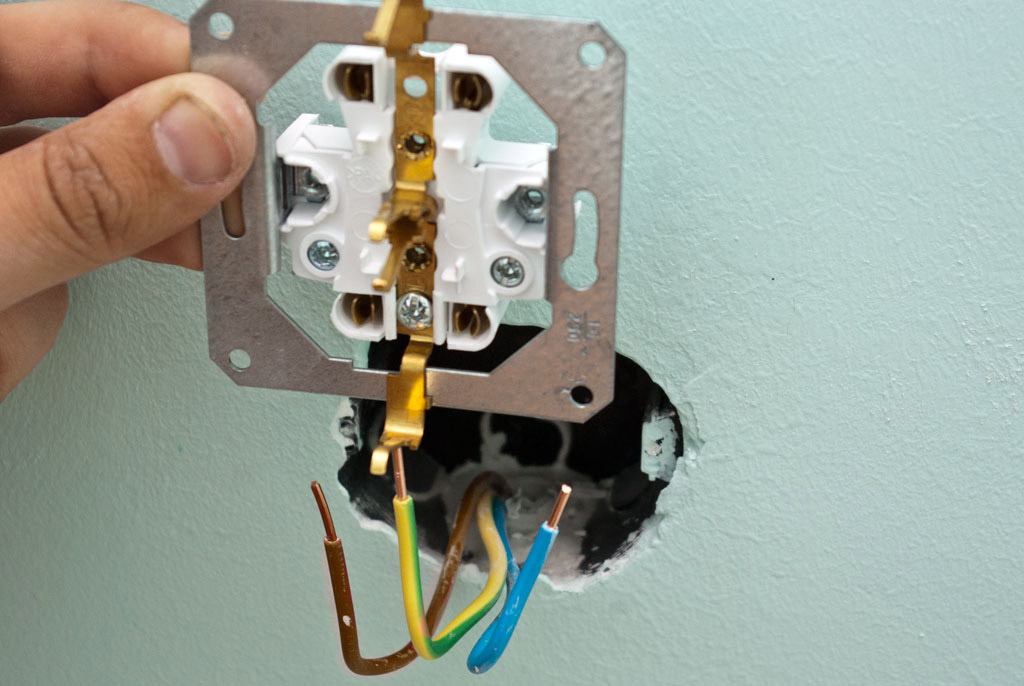

Подключение проводов к розетке. Обнаженная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, советуют обнаженную часть провода кольцом опутать вокруг контакта.
Упрятать провода в подрозетник и установить розетку. На некоторых розетках имеются фиксирующие лапки, которые затягиваются и фиксируют положение розетки в стенке. Более современные модели розеток фиксируются винтами.
Прикрутить пластмассовую крышку

Видео наглядно продемонстрирует как выполнить эту работу без помощи других. Но, у обитателей огромных городов не всегда есть время и силы для подключения розетки и других маленьких бытовых дел. Мастера-электрики, которых вы отыщите на нашем веб-сайте, готовы посодействовать и в хоть какое время выполнить нужную работу.

Как подключить ТВ кабель к розетке

Подключение ТВ кабеля к розетке стало фактически правилом в ремонтной промышленности, ведь оно являет собой удобство, простоту и безопасность. Телевизионная розетка всегда подбирается так, дабы соответствовать планируемой схеме телевизионной сети.

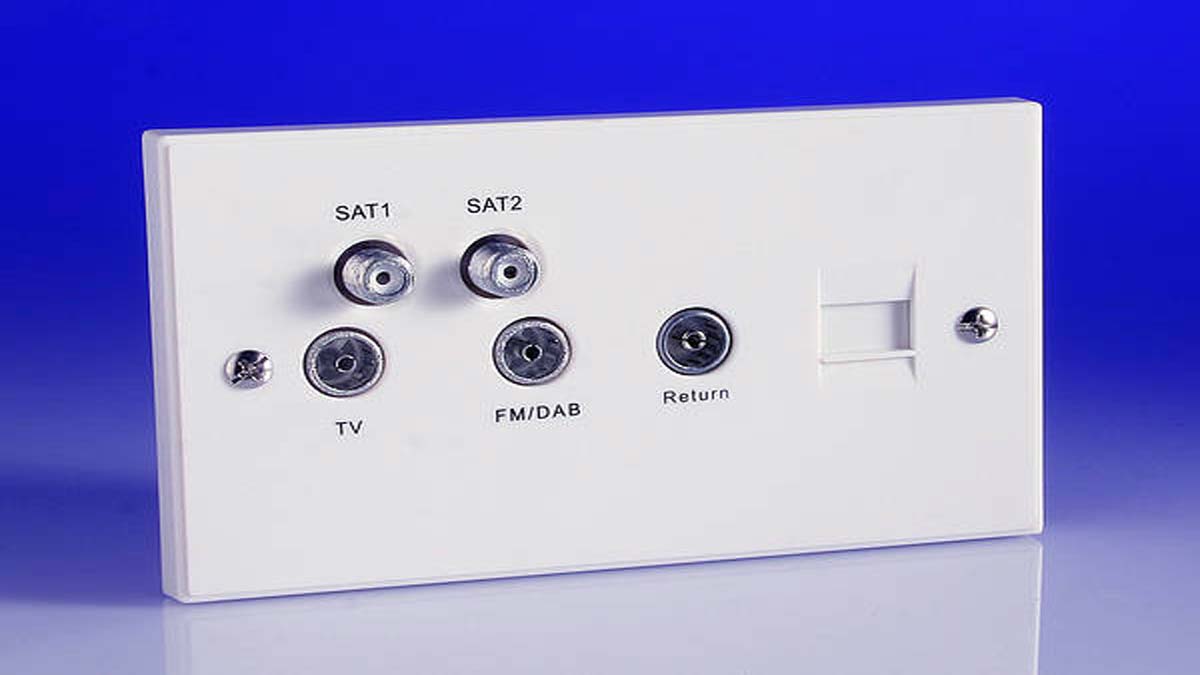

Может быть ли подключить к одной розетке несколько кабелей различного предназначения? Да, ведь имеющиеся розетки работают с несколькими эталонами (TV, SAT, FM): как в отдельности, так и в сочетании.

Виды ТВ розеток

Современная розетка под антенну имеет фильтры для угнетения шумов. Количество помех от этого понижается, а качество приёма улучшается.

Для приёма спутникового вещания нужна модель с маркировкой SAT.
Для приема радио маркировка FM.
Для аналогового, кабельного и цифрового сигнала маркировка TV.

Есть одинарные и встроенные в блоки, оконечные и проходные устройства. Зависимо от метода монтажа они делаются в 2-ух версиях – поверхностные и сокрытые. В последних предусмотрены надлежащие монтажные коробки.

Виды телевизионных розеток

Одинарная ТВ

Одинарная модель на один разъем – обыденное электроустановочное устройство для соединения телека с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала назад в кабель, что сказывается на качестве изображения.

Читайте по теме: Потребляемая мощность холодильника в квт

Проходная

Проходная розетка – это практически сплиттер. Сигнал, попадая в неё, поступает не только лишь на гнездо, но и перенаправляется дальше, к следующей розетке либо к оконечной в цепочке.

Оконечная

В оконечной розетке находится согласующее устройство для угнетения отражённого сигнала.

Какая разница между оконечной и обычный моделями

Все виды характеризуются различной специфичностью затухания сигнала. Оконечную розетку от обычной, одинарной, отличает большая величина затухания.

Как избрать телевизионную розетку

Антенные розетки созданы для радио-, ТВ, спутниковых сигналов и Веба. В продаже встречаются устройства с различными сочетаниями разъёмов, которые созданы для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют различные частотные спектры: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – выше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная либо «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-1-х, она надёжна (приёмники работают независимо, потому повреждение 1-го не оказывает влияние на работу других), а во-2-х, в параллельной установке может употребляться оборотный канал передачи, к примеру, для поддержки Интернет-соединения. Она просит использования только оконечных моделей.

В более ранешней, проходной схеме (она же последовательная либо «шлейф») применяются проходные модели, а это означает, что любая из них, выступая собственного рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Вас может заинтриговать: Верная схема подключения телевизионных розеток

Установка и подключение ТВ розетки

Дабы подключить ТВ кабель к розетке, специфичных познаний не нужна. Упрощённо порядок действий такой:

подрозетники помещают в углубления;
концы кабеля с маленьким припасом заводят в отверстия коробок;
гнездо подключают к кабелю и затягивая винты;
распорными винтами корпус привинчивают к подрозетнику.

Устройство антенной розетки

Конструкция современных стенных ТВ-разъёмов включает следующие элементы:

корпус (вход антенны содержит пружинную либо винтообразную контактную клемму подключения центрального проводника кабеля, вспомогательный клеммный контакт служит для присоединения экранирующей оплётки);
железная рамка (суппорт) для фиксации всех деталей между собой и крепления в подрозетнике;
пластмассовая лицевая панель (в различных цветовых вариантах).

Лучшая высота расположения

Высота расположения стенных антенных разъёмов – это высота подвешивания либо установки телека, розетки лучше располагать в конкретной близости от антенного входа в телеприёмник. Хорошей высотой считается высота в 1,2-1,4 м от пола при стенном креплении телека. И 20-30 см. если ТВ установлен на тумбочке.

Будет разумным оборудовать несколько ТВ-розеток в одном помещении квартиры. Таким макаром, после перестановки мебели не придётся штробить стенки комнаты либо тянуть антенный кабель по полу на существенное расстояние.

Как подключить телевизионный кабель к розетке

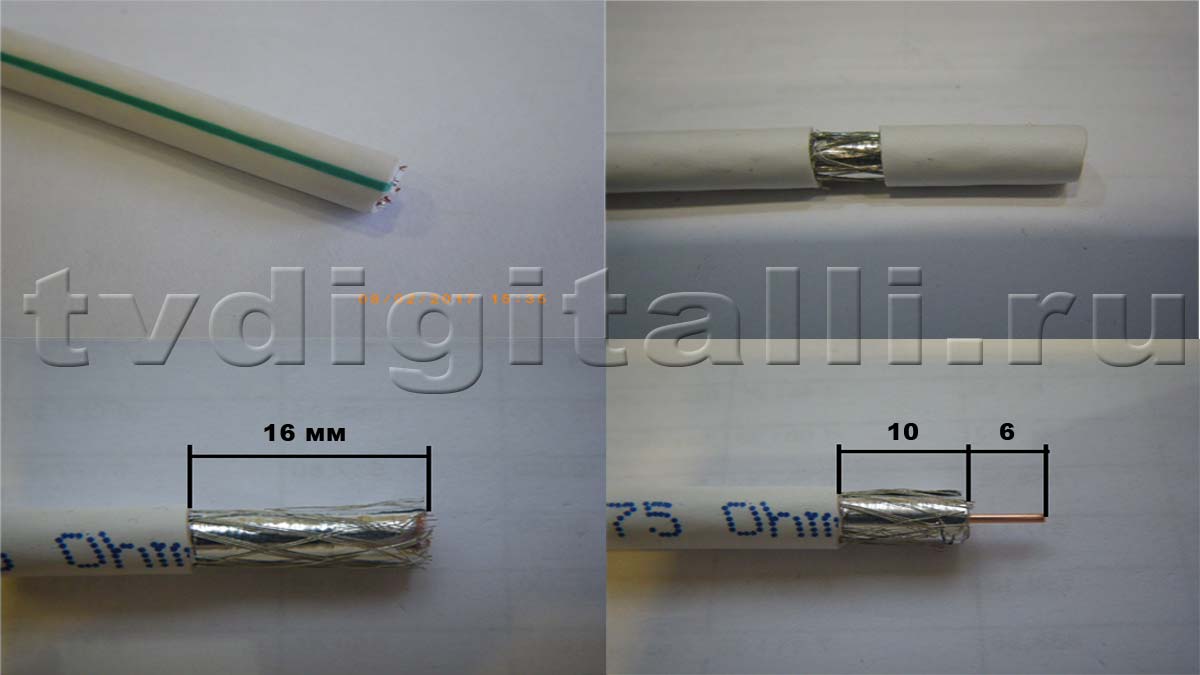

Осторожно, стараясь не разрушить оплётку и центральный проводник, зачистите концы кабеля. Для этого ножиком сделайте два радиальных надреза: 1-ый (маленький) – на расстоянии 2 см от края внешней изоляции и 2-ой, прорезающий изоляцию между центральной жилой и оплёткой, – в 6-8 мм от края. Снимите срезанные участки оболочек.

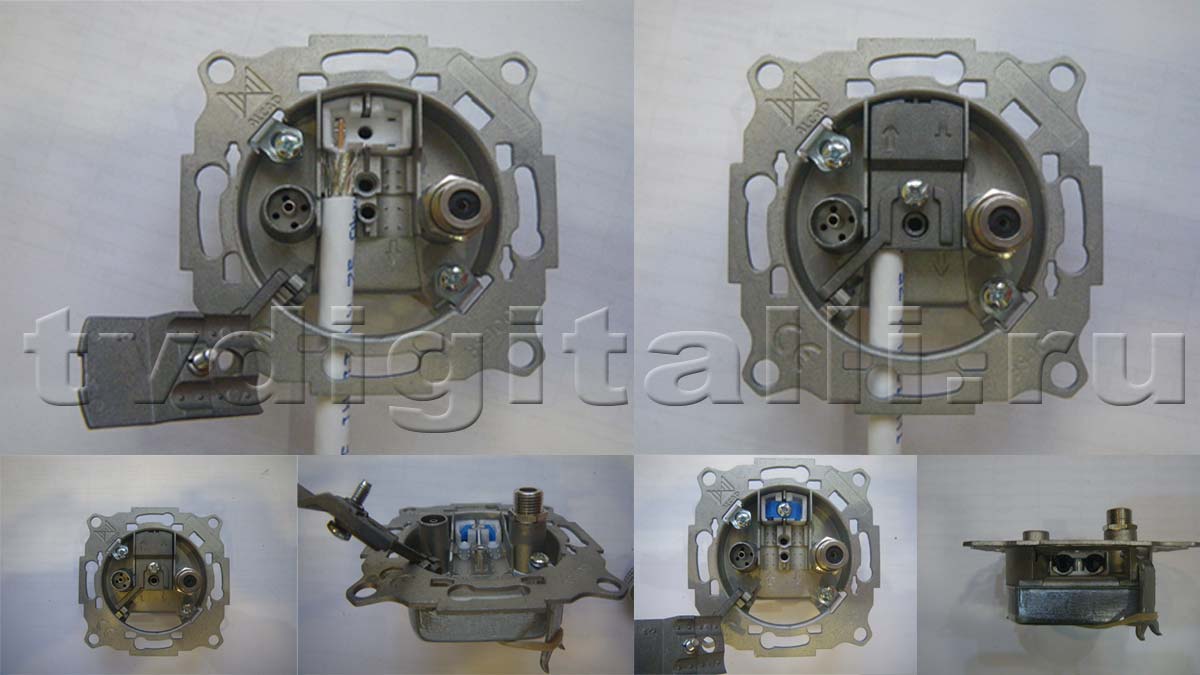

Очищенный конец кабеля воткните в клеммную колодку, которая размещена в задней части корпуса. Затяните винтообразной механизм при помощи отвёртки (проверьте надёжность контакта). Воткните устройство в подрозетник и закрепите его при помощи винтов, которые регулируют боковые фиксаторы. Прикрутите декоративную рамку.

Современные изделия при подключении не требуют специальной подготовки кабеля, довольно воткнуть очищенную жилу в зажимное крепление, где она прижимается автоматом к контактной клемме, а конусновидный упор просачивается под изоляцию и замыкает контакт.
