Самый обычный метод включения трехфазного электродвигателя в однофазовую сеть, это при помощи 1-го фазосдвигающего конденсатора. В качестве такового конденсатора необходимо применять только неполярные конденсаторы, а не полевые (электролитические).
Фазосдвигающий конденсатор.
При подключении трехфазного электродвигателя к трехфазной сети запуск обеспечивается за счет переменного магнитного поля. А при подключении мотора к однофазовой сети достаточный сдвиг магнитного поля не создается, потому необходимо применять фазосдвигающий конденсатор.
- для соединения «треугольником»: Сф=4800•I/U;
- для соединения «звездой»: Сф=2800•I/U.
Об этих типах соединения можно подробнее ознакомиться здесь:
В этих формулах: Сф – емкость фазосдвигающего конденсатора, мкФ; I– номинальный ток, А; U– напряжение сети, В.
Номинальный ток, тоже можно рассчитать, так: I=P/(1,73•U•n•cosф).
В этой формуле такие сокращения: P – мощность электродвигателя, непременно в кВт; cosф – коэффициент мощности; n – КПД мотора.
Коэффициент мощности либо смещения тока к напряжению, также КПД электродвигателя указывается в паспорте либо в табличке (шильдике) на движке. Значения эти 2-ух характеристик нередко бывают одинаковыми и в большинстве случаев равны 0,8-0,9.
Грубо можно найти емкость фазосдвигающего конденсатора так: Сф=70•P. Выходит так, что на каждые 100 Вт необходимо по 7мкФ емкости конденсатора, но это не точно.
В итоге корректность определения емкости конденсатора покажет работа электродвигателя. Если мотор не будет запускаться, означает, емкости не достаточно. В случае, когда мотор при работе сильно греется, означает, емкости много.
Рабочий конденсатор.
Отысканной по предложенным формулам емкости фазосдвигающего конденсатора довольно только для запуска трехфазного электродвигателя, не нагруженного. Другими словами, когда на валу мотора нет никаких механических передач.
Рассчитанный конденсатор будет обеспечивать работу электродвигателя и когда он выйдет на рабочие обороты, потому таковой конденсатор еще именуется рабочим.
Пусковой конденсатор.
Ранее было сказано, что ненагруженный электродвигатель, другими словами маленький вентилятор, шлифовальный станок можно запустить от 1-го фазосдвигающего конденсатора. А вот, запустить сверлильный станок, циркулярную пилу, водяной насос уже не получиться запустить от 1-го конденсатора.
Дабы запустить нагруженный электродвигатель необходимо к имеющемуся фазосдвигающему конденсатору краткосрочно добавить емкости. А непосредственно, необходимо уже к подсоединенному рабочему конденсатору подключить параллельно очередной фазосдвигающий конденсатор. Но лишь на куцее время на 2 – 3 секунды. Так как когда электродвигатель наберет высочайшие обороты, через обмотку, к торой подключены два фазосдвигающих конденсатора, будет протекать завышенный ток. Большой ток нагреет обмотку электродвигателя, и разрушит ее изоляцию.

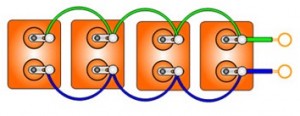

Присоединенный дополнительно и параллельно конденсатор к уже имеющемуся фазосдвигающему (рабочему) конденсатору именуется пусковым.
Для слабонагруженных электродвигателей вентиляторов, циркулярных пил, сверлильных станков емкость пускового конденсатора выбирается равной емкости рабочего конденсатора.
Для нагруженных движков водяных насосов, циркулярных пил необходимо выбирать емкость пускового конденсатора вдвое больше, чем у рабочего.

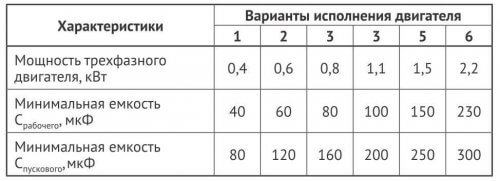

Очень комфортно, для четкого подбора подходящих емкостей фазосдвигающих конденсаторов (рабочего и пускового) собрать батарею параллельно соединенных конденсаторов. Конденсаторы соединенные вкупе необходимо взять маленькими емкостями 2, 4, 10, 15 мкФ.
При выборе по напряжению любого конденсатора необходимо воспользоваться универсальным правилом. Напряжение, на которое конденсатор рассчитан должно быть в 1,5 раз выше того напряжения, куда он будет подключен.
Приглянулась статья? Поделиться с друзьями:
Для вас также может быть любопытно
Для производства приспособления, которое дозволит бесконтактно включать и выключать свет в комнате, будет нужно не
Содержание1 Двигаемся навстречу воде 2 Рециркуляция 3 Высочайшее давление в скважине 4 Тандем водокачек
Батареи и батареи
Содержание1 Вариант 12 Вариант 23 Вариант 34 Результат Многие самодельные блоки имеют таковой недочет,
Преобразователь напряжения понадобиться в почти всех случаях. Во-1-х, этот устройство понадобится для получения напряжения 28
Содержание1 Защитная роль заземления.2 Рабочая функция заземления.3 Устройство наружного контура. Все железные части промышленного
Электрика для начинающих
Навряд ли сейчас можно отыскать человека, не знающего о преимуществах энергосберегающих ламп. Благодаря значительно
Юрий 20.09.2016 в 06:28
Мотор АПН 21\2, 220\380, 2,47\1,43А, КПД-0.7, cos-0.7, 400W.
Ср = 4800 * 2,47 А \ 220 В = 54 МF. (полная формула)
Ср = 400Вт * 7 = 28 МF (сокращенная формула)
Почему разница Ср больше чем в 2 раза?
Расчет тока по формуле I = P (400) \ 1.73 * U (220) * cos (0.7) * КПД (0.7) = 2.15 А, а на шильдике 2.47А. Снова отличие. В чем дело?
Поставил конденсатор рабочий 30 MF запускается плохо – рукою, работает нормально – точило. Круг на 150 мм.
Admin (создатель) 22.09.2016 в 08:09
Распространенная ошибка: путают местами формулы для расчета фазосдвигающей емкости. Ошибка в коэффициентах, не учли, что для схемы включения «звезда» он ниже, чем для «треугольника». А далее все точно рассчитывается.
Вы же понимаете, что фазосдвигающий конденсатор нужен только при включении в сеть 220 В. В трехфазной сети 380 В уже есть сдвигающее воздействие от реактивной (индуктивной) составляющей энергии, данное еще генератором на таковой дальной электростанции.
Потому расчеты рабочего фазосдвигающего конденсатора пригодиться проводить только для напряжения 220 В. Когда не действует индуктивная реактивная составляющая от генератора на электростанции, тогда приходится прибегать к местной емкостной реактивной составляющей.
Это напряжение можно подать на электродвижок соединенный как «звездой», так и «треугольником». Вы сообразили, что если бросить электродвигатель со схемой «звезда», то через две последовательно соединенный обмотки пойдет наименьший из обозначенных на шильдике токов — 1.43 А. Ну а в случае с конфигурацией схемы расключения начала обмоток электродвигателя на «треугольник», то при подаче раздельно на каждую обмотку по 220 В, через них пойдет наверное больший ток — 2.47 А.
Означает, Ваш мотор при соединении «звездой» имеет такие характеристики:
220 В,
1.43 А,
расчет рабочего фазосдвигающего конденсатора следующий:
Сф = 4800*I/U = 4800*1.43/220 = 31.2 мкФ;
Для соединения «треугольником» характеристики будут такими:
220 В,
2.47 А,
расчет рабочего фазосдвигающего конденсатора таковой:
Сф = 2800*I/U = 2800*2.47/220 = 31.4 мкФ.
Ну, примерно то же самое значение фазосдвигающей ёмкости выходит при ориентировочном расчете на каждые 100 ватт по 7 мкФ:
400*7 = 28 мкФ.
Формула для расчета номинального тока более точна для огромных электродвигателей циркулярок, тельферов, насосов, у каких мощность превосходит 3 кВт.
Плохо пускается точильное от рассчитанного конденсатора уже понятно почему: так как конденсатор рабочий. Естественно, если заморочиться, то не помешает, таки, поставить пусковой конденсатор. А можно и рукою дернуть! Ну и пустить в подходящую сторону.

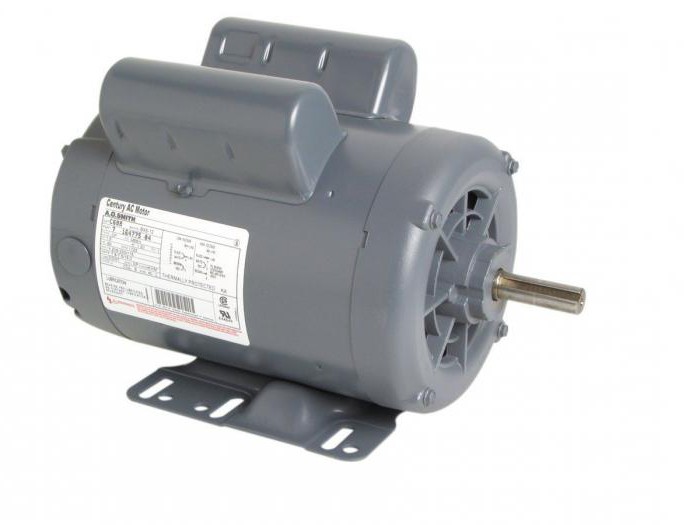

Какой конденсатор нужен для мотора 3 квт однофазовый
Проще всего будет подключить мотор с помощью частотного преобразователя. Есть модели этих устройств, которые делают преобразование однофазового напряжения в трехфазное. Преимущество такового метода разумеется – нет утрат мощности в электродвигателе. Но вот цена такового частотного преобразователя достаточно высочайшая – самый дешевенький экземпляр обойдется в 5-7 тыс. рублей.
Еще есть один метод, который применяется пореже, – использование трехфазной обмотки асинхронника для преобразования напряжения. В данном случае вся конструкция окажется намного больше и массивнее. Потому проще окажется высчитать, какие конденсаторы необходимы для пуска электродвигателя и установить их, подключив по схеме. Главное – не утратить мощность, так как работа механизма будет происходить намного ужаснее.

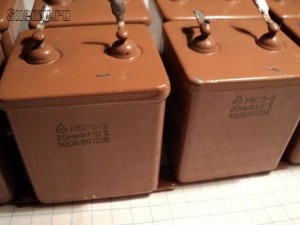

Виды конденсаторов
Итак, конденсатор служит для скопления электрического заряда с последующей его отдачей в цепь. Конденсаторы бывают полярные, неполярные и электролитические, другое название «оксидные».
Для подключения электродвигателей в сеть переменного тока, полярные конденсаторы применять нельзя. Из-за резвого разрушения диэлектрика снутри, произойдёт замыкание, и такие конденсаторы очень стремительно выйдут из строя.
Этого не произойдёт, если подключить к движку неполярный конденсатор. Обкладки неполярных конденсаторов идиентично ведут взаимодействие, как с источником, так и с диэлектриком.
Электролитические конденсаторы имеют снутри заместо пластинок узкую оксидную плёнку. Часто конкретно их и применяют для подключения электродвигателей низкой частоты, так как очень вероятная ёмкость электролитических конденсаторов составляет 100000 мкФ.
Схема подключения «Треугольник»
Само подключение является относительно легким, происходит присоединения токопроводящего провода к пусковому конденсатору и к клеммам мотора (либо мотора). Другими словами если более упрощенно взять есть мотор в нем находятся три токопроводящие клеммы. 1 – ноль, 2 – рабочая, 3 –фаза.
Провод питания заголяется и в нем есть два главных провода в синей и коричневой обмотке, коричневая присоединяется к 1 клемме, ней же присоединяется и один из проводов конденсатора, ко 2-ой рабочей клемме происходит присоединение второго провода конденсатора, ну а к фазе подключается синий провод питания.
Если мощность мотора является малеханькой, до 1.5 кВт, о в принципе можно применять только один конденсатор. Но при работе с нагрузками и с большенными мощностями непременное внедрение 2-ух конденсаторов, они между собой последовательно соединены, но между ними установлен пусковой механизм, в народе именуемый «тепловой», который отключает конденсатор при достижении нужного объёма.
Маленькое напоминание, что конденсатор с наименьшей мощностью, пусковой, будет врубаться на маленький промежуток времени для роста пускового момента. Кстати стильно применять механический выключатель, который юзер сам будет включать на данное время.
Необходимо осознать – сама обмотка мотора уже имеет подключение по схеме «звезда», но электрики ее при помощи проводов превращают в «треугольник». Здесь главное распределить провода, которые входят в распределительную коробку.

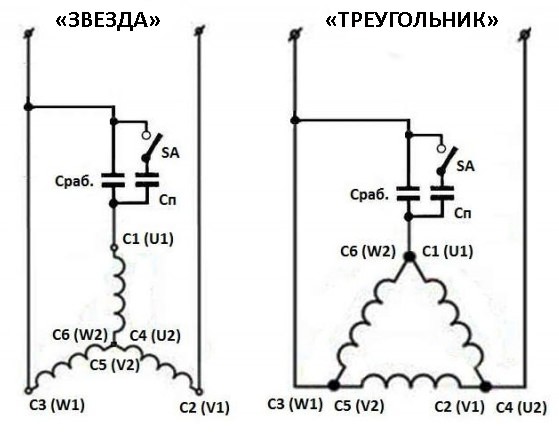

Схема подключения “Треугольник” и “Звезда”
Разновидности емкостных частей
Емкостные двухполюсники различают по следующим видам:
- по типу диэлектрика – вакуумный, газообразный, водянистый, твёрдый, электролит, оксидно-полупроводниковый;
- по конструктивной особенности изменять C – неизменные, переменные, подстроечные;
- по предназначению – общие, особые.
Пусковые конденсаторы относятся к двухполюсникам специального предназначения.
Подбор конденсатора для трехфазного мотора
Подбор емкости рабочего конденсатора для трехфазного мотора осуществляется по следующей формуле: Сраб.=k*Iф / U сети .
- k — это коэффициент, значение которого находится в зависимости от схемы подключения трехфазного электродвигателя. 4800 по схеме «треугольник» и 2800 по схеме «звезда»;
- Iф — обозначает номинальный ток статора. Выяснить номинальный ток статора можно на корпусе электродвигателя либо средством особых клещей;
- U сети — сетевое напряжение 220 вольт.
Зная все перечисленные выше характеристики можно точно высчитать емкость рабочего конденсатора в мкФ для электродвигателя. Есть и поболее обычной метод расчёта емкости конденсаторов. Тут действует правило: на 100 Вт мощности мотора, берётся приблизительно 7 мкФ конденсаторной емкости.
Совершенно по-другому обстоят дела с подбором пускового конденсатора в электродвигатель. Пусковой конденсатор работает очень недолговременное время, всего только около 3 сек. в момент запуска мотора. Основной задачей пускового конденсатора, является вывести ротор на номинальный уровень частоты вращения.
Подбирается пусковой конденсатор исходя из следующих характеристик:
- Емкость пускового конденсатора должна быть в 2,5-3 раза больше, чем емкость рабочего конденсатора;
- Рабочее напряжение пускового конденсатора должно превосходить сетевое, более чем в 1,5 раз.
Таким макаром, зная все перечисленные выше характеристики, не составит особенного труда подобрать рабочий и пусковой конденсатор для электродвигателя.
Облегченный вариант расчета рабочего конденсатора
Если все эти формулы кажутся для вас мало сложными, можно пользоваться их облегченной версией: С (раб) = 66 * Р (двиг).
А если упростить по максимуму расчет, то для каждых 100 Вт мощности электромотора нужна емкость около 7 мкФ. Другими словами, если у вас мотор 0,75 кВт, то для вас будет нужно рабочий конденсатор емкостью более 52,5 мкФ. После подбора непременно произведите застыл тока при работе мотора – его величина не должна превосходить допустимые значения.
Расчёт конденсатора онлайн для трёхфазного мотора
Для удобства расчётов предлагаю для вас пользоваться онлайн-калькуляторами
Как высчитать емкость конденсатора для однофазового мотора
При выборе и подключении конденсатора к однофазовому движку, почти все находится в зависимости от того, в каком конкретно режиме будет работать мотор:
- При подключении пускового конденсатора и дополнительной обмотки электродвигателя, емкость конденсатора рассчитывается по следующему принципу: 70 мкФ на 1000 Вт мощности мотора;
- Общая ёмкость рабочего и пускового конденсаторов должна рассчитываться так: 1 мкФ на 100 Вт мощности. В данном случае рабочий конденсатор остаётся включённым во время работы электродвигателя.
Сейчас что касается рабочего напряжения конденсаторов для подключения однофазового электродвигателя. В большинстве случае полностью хватит конденсатора с напряжением от 450 Вольт. Все же, если было увидено, что электродвигатель сильно нагревается в процессе работы, то следует уменьшить ёмкость рабочего конденсатора.

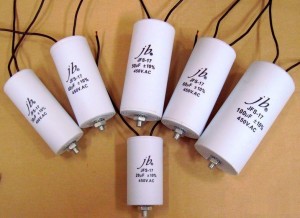

Обзор моделей
Существует несколько фаворитных моделей, которые можно повстречать в продаже.
Необходимо отметить, что эти модели отличаются не по емкости, а по виду конструкции:
- Металлизированные полипропиленовые варианты выполнения марки СВВ-60. Цена подобного варианта выполнения около 300 рублей.
- Пленочные марки НТС стоят несколько дешевле. При одинаковой емкости, цена составляет около 200 рублей.
- Э92 – продукция российских производителей. Их цена маленькая – порядком 120-150 рублей при той же емкости.
Есть и другие модели, часто они отличаются типом применяемого диэлектрика и видом изоляционного материала.
Какой тип применять
Требования к конденсаторам для пуска электродвигателей обыкновенные:
- величина ёмкости достаточная для пуска мотора;
- номинальное напряжение подбирают на 10-15% выше, чем подключаемое;
- двухполюсник должен работать с приложенным видом тока.
Есть маленькие аспекты для электрических машин, различающихся по механизму работы.
Для работы с трехфазным электродвигателем
В данном случае деталь производит сдвиг фазы у обмотки асинхронной машины, и ее ёмкость должна быть высочайшей. Создание пускового момента и предстоящая работа под нагрузкой требуют более четкого подбора этой свойства элемента.
Включение с однофазовым электродвигателем
Пусковые конденсаторы тут используются для присоединения дополнительной обмотки. Она создана для пуска мотора и может быть включена как повсевременно, через двухполюсник, так и краткосрочно без него.
Особенности выбора детали
Избранные конденсаторы пусковые соответствуют подаваемому напряжению. Величина их ёмкости не должна позволять движку перенагреваться во время работы и просто запускать его в момент включения. Особенных сложностей с подбором частей не появляется.

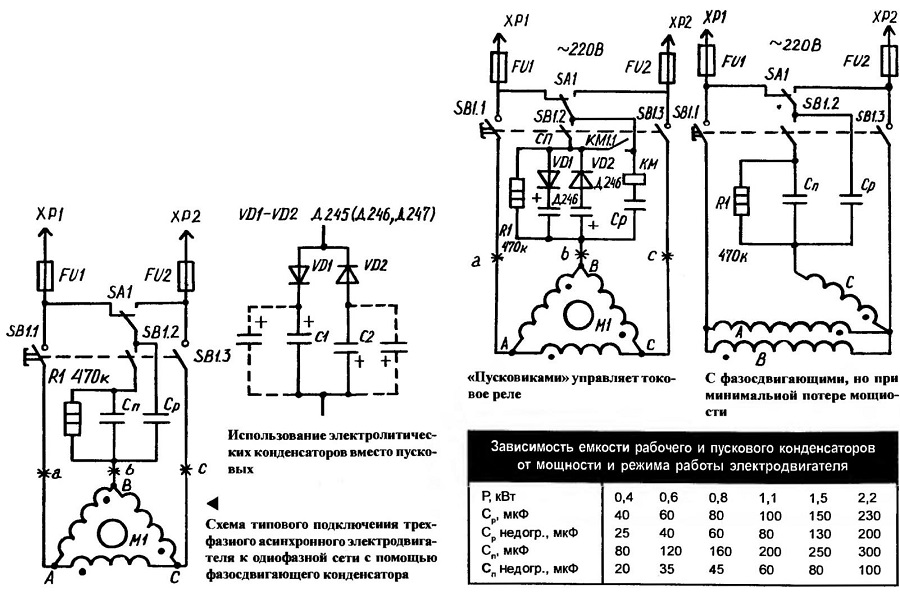

Внедрение электролитических конденсаторов
Пусковой конденсатор для начала работы трёхфазного мотора от 220в должен иметь огромную ёмкость. Дабы двинуть с места вал движка мощностью 3 киловатта, нужно 2100 мкФ ёмкости. Для подбора таковой величины С пригодится целая батарея неполярных компонент. Электролитические двухполюсники (электролиты) владеют большей ёмкостью при наименьших размерах. Но включение их в цепь переменного тока навечно неприемлимо.
Осторожно. При продолжительном присоединении емкости электролит закипает, и элемент взрывается.
Схема подключения электролитического элемента для пуска мотора
Рабочее напряжение
У конденсаторов для электродвигателей напряжение Uном должно быть выше Uпит. Если питающее напряжение 220 В, то элемент берут с Uн = 250-400 В.
