Как подобрать блок питания для ленты

Сейчас мы будем подбирать блок для светодиодной ленты на 12 вольт. Они все различные по своим многофункциональным, техническим и конструктивным особенностям. Естественно, отличается и стоимость на них. Так что одного варианта нет. Для той либо другой задачи необходимо подобрать определенный блок питания определенной мощности.

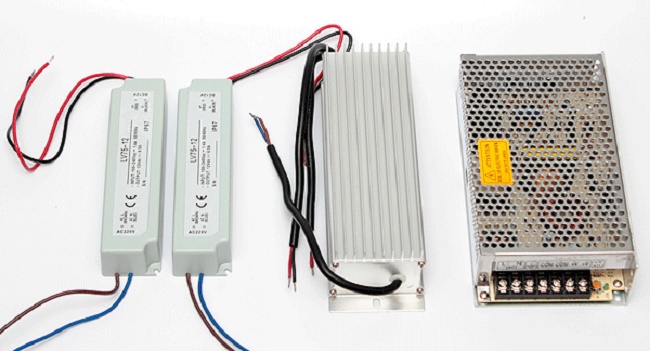

Типы источников питания на 12 вольт

Это 1-ое, с чего нужно начинать выбор. Обусловьтесь, где он будет устанавливаться: в сухом либо мокроватом помещении, доступном либо труднодоступном для деток месте и т.п. На данный момент производители делают такие блоки в 4-х вариантах выполнения:

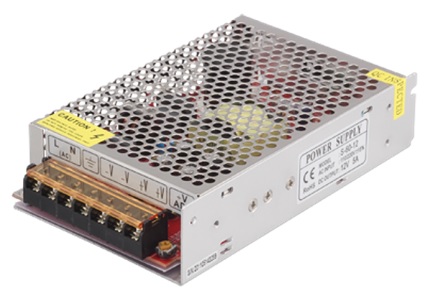

1. БП открытого типа – самый дешевенький и пользующийся популярностью блок. Материал корпуса сделан из металла с отверстиями для вентиляции. В главном применяется для домашнего светодиодного освещения. Не защищает схему от пыли, воды и попадания маленьких предметов. Потому рекомендуется его монтировать в сухом и труднодоступном для малышей месте. Лучше, в закрытом объеме для защиты блока питания от пыли. Также к недочетам этого типа БП можно отнести неэстетичный внешний облик и большие размеры корпуса.
2. Герметичный источник блока питания в дюралевом корпусе – дорогой, но надежный, долговременный и герметичный блок для мокроватых помещений либо улицы. Применяется в проф изготовлении внешней световой рекламы, так как не опасается конденсата, прямого солнечного излучения и резких перепадов температур. Корпус довольно тяжкий, но зато обеспечивает неплохой термообмен и остывание силовых частей схемы. Направьте внимание! Модели, мощностью до 36 Вт, могут изготавливаться в пластиковом корпусе, залитом герметиком или клеем.
3. Полугерметичный блок на 12 вольт в пластиковом корпусе припоминает зарядное устройство ноутбука. Главные плюсы: приятный внешний облик, малый вес, плотность и компактность. Наверняка, самый сбалансированный вариант, так как таковой источник питания можно установить в комнате где угодно. Корпус закрытый, потому гарантирует неопасное внедрение, а схема защищена от пыли и воды. Но есть и недочеты: затрудненный термообмен, высочайшая цена и ограничение по мощности (самая мощная модель – 100-120 Вт). Потому очень принципиально верно подобрать мощность блока питания на 12 В. Но об этом чуток далее.
4. Малогабаритный сетевой тип питания 12 В – дешевый, маленький и обычной в подключении блок. Обычно, модели выше 60 Вт не выпускают. Потому они подходят для светодиодных лент длиной менее 5 метров. Комфортен тем, что нет надобности в стационарном монтаже. Направьте внимание! Есть блоки для светодиодных конструкций на 24 вольта и даже на 36 вольт. Обычно, такое напряжение нужно для сотворения освещения большой мощности, при всем этом понижает применяемое сечение провода и силу тока в 2 раза.

Как верно высчитать и подобрать мощность блока

Итак, после того как мы обусловились с материалом блока питания, настало время разобраться, как верно подобрать его мощность. Сложного тут ничего нет. Смотрим на свойства ленты и ее длину. К примеру, у нас есть модель SMD 3528 (3 бобины по 5 метров), имеющая 60 светодиодов на 1 метр. Потребление 1-го метра этой ленты равно 4,8 Вт. Напряжение стандартное – 12 вольт.

Так же мощность 1-го метра ленты можно выяснить из таблицы:

Задачка: подобрать БП для 15 метров таковой светодиодной ленты. Какая мощность нам нужна? Умножаем метраж на потребляемую мощность за метр: 4,8 * 15. Получаем 72 Вт.

Если взять блок питания мощностью, равной мощности употребления всех светодиодов, он будет работать на пределе и прослужит недолго, а сами светодиоды будут светить меркло. К тому же прибавим сюда сопротивление на проводниках и вероятные плохие материалы в самом блоке при изготовлении. Потому к приобретенному результату рекомендуется добавлять 10-20 % для припаса прочности. Так светодиодная 12-вольтовая лента будет всеполноценно освещать помещение, а БП не перенагреваться.

В данном случае нам пригодится БП мощностью 86 Вт. Приближенная модель – 100 Вт.

Совет! Время от времени бывает так, что на последнем метре яркость светодиодов чуток ниже. Это связано с воздействием сопротивления токоведущих дорожек. Дабы это поправить, запитывайте ленту с 2-ух сторон.

Сейчас другой пример: необходимо подобрать блок на 12 вольт для 20 метров светодиодной конструкции марки SMD 5050 (30 led на 1 метр). Ее потребление составляет 7,2 Вт/м. Считаем: 20 * 7,2 = 144 Вт. Понятно, что блока на 150 Вт будет мало, потому безупречная мощность – 175, а то и 200 Вт.

Сейчас вы понимаете довольно, дабы верно подобрать БП для светодиодного освещения. Сейчас в главном все БП – импульсные, так как линейные выходят из службы из-за низкого КПД, шума трансформатора и громоздкости.

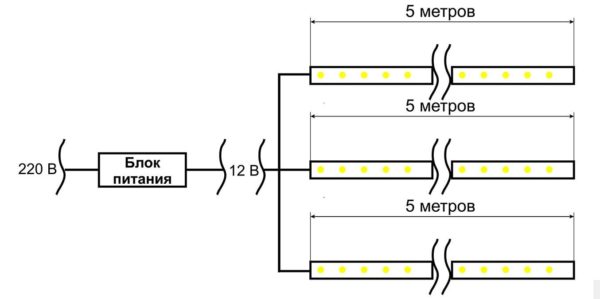

Схема подключения БП к светодиодной ленте:

Полезные советы при подключении

1. Для подключения довольно кабеля сечением 0,5 либо 0,75 мм. кв.
2. Если на вашем БП есть подстроечный резистор, уменьшение выходного напряжения (с 12 до 10 вольт, к примеру) дозволит прирастить срок службы светодиодов.
3. При наклейке ленты используйте клей-гель. Добавьте его точечно на липкое место либо клеящую поверхность. Так светодиодная конструкция будет держаться надежнее и не отвалится с течением времени. Этим приемом пользуются все монтажники.
4. Для подключения маленькой светодиодной подсветки не непременно тратиться на дорогой БП. Можно применять хоть какой от электробритвы, роутера, планшета либо телека. Главное, дабы его напряжение было 12 вольт. Наверное у вас мог кое-где таковой сохраниться. А если нет, можно недорого приобрести на «OLX» либо «Авито».

Направьте внимание! Заместо блока можно применять аккумулятор, к примеру, для сотворения аварийного освещения. Аккумулятор, естественно, должен быть на 12 вольт. Чем выше будет его мощность, тем подольше будут светить светодиоды. Для этих целей можно применять и авто аккумулятор.

Кстати, в магазине можно подобрать БП с активным остыванием (с вентилятором в корпусе), если вас не смущает издаваемый им шум. Модели с вентилятором более массивные и малогабаритные, чем модели с пассивным остыванием.

А еще в магазинах электроники можно повстречать блоки с такими дополнительными функциями:

• диммированием;
• светодиодным индикатором и подстроечным резистором;
• регулировкой яркости, в том числе с пульта.

По старинке в магазинах БП могут называться «электронными трансформаторами». Также бывают и «драйверы» для светодиодных лент. Не стоит считать, что это одно и то же. Блок питания выдает стабилизированное напряжение, а драйвер – ток, и у него нет такового параметра, как «выходное напряжение».

Как выполнить расчет употребления ампер для светодиодной ленты, диодика

Сейчас светодиодная продукция крепко вошла в наши дома и стала неподменной. Это утверждение касается не только лишь лампочек, но и светодиодных лент, при помощи которых можно сделать в домашних либо уличных критериях наикрасивейшие световые эффекты.

Но дабы светодиодная лента работала длительно и отменно, ее необходимо верно подключить. А для этого нужно узнать, сколько ампер будет потреблять приобретенная лента. Это очень принципиальный параметр, который непременно должен знать человек, делающий светодиодную подсветку при помощи данной продукции своими руками. Все, что необходимо знать, дабы узнать, сколько потребляет led-лента, скажет данная статья.

Зачем нужно выяснять

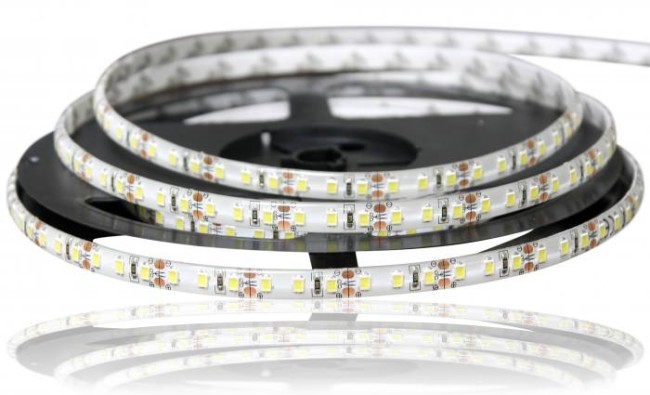

Светодиодная лента представляет собой устройство, имеющий гибкую базу, на которой расположены последовательно присоединенные диоды. Данная продукция при собственной работе употребляет низкое напряжение (12 либо 24 вольт).

Направьте внимание! Более пользующимися популярностью являются ленты на 12 вольт. Главное их преимущество состоит в том, что они стоят дешевле, чем изделия на 24 вольт.

Из-за того, что данная продукция является низковольтной, имеются трудности подключения ее к стандартной сети в 220 вольт. Ведь если подключение будет идти впрямую, то лента на 12 вольт просто сгорит. Потому для подключения светодиодной продукции такового плана применяют особые преобразователи напряжения – блоки питания.

Блоки питания для светодиодных лент

Блок питания осуществляется снижение напряжения 220 вольт для требуемого уровня – 12 либо 24 вольт. Для питания данной продукции на сегодня существует довольно большой выбор преобразователей, что затрудняет выбор. Для того, дабы верно избрать блок питания, следует знать какой ток либо сколько ампер будет потреблять светодиодная лента, используемая для подсветки. А это не неизменная величина, которая находится в зависимости от следующих характеристик:

• длина (сколько метров применяется). Это изделие может нарезаться на разные отрезки. Главное, дабы вырезка осуществлялась в верно определенных местах. По другому лента будет повреждена и не сумеет работать;

Направьте внимание! Данная продукция продается в катушках. В одной катушке находится 5 метров led.

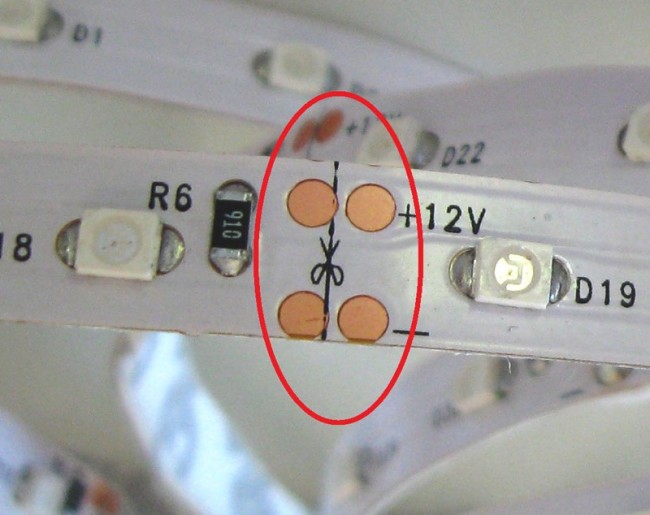

Место для разрезания

• тип led;
• тип светодиодов;
• плотность размещения источников света.

Все вышеперечисленные характеристики нужны для того, дабы высчитать потребляемую мощность светодиодной ленты, а конкретно, какой ток либо сколько ампер она способно потреблять.

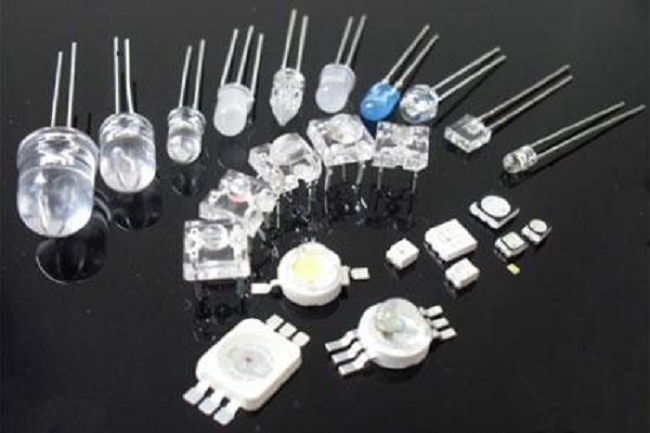

Разглядим типы светодиодов

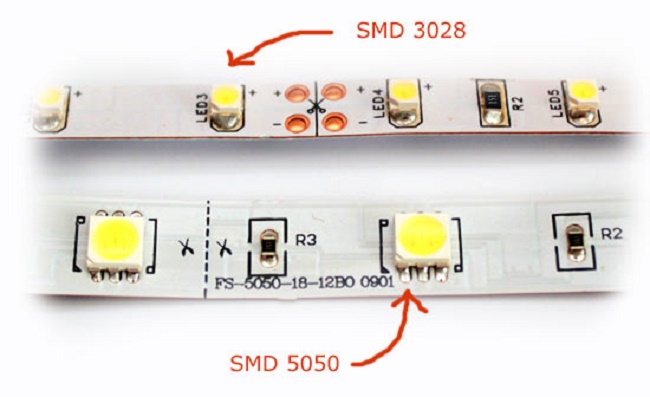

Дабы высчитать, какой ток либо сколько ампер будет потреблять диодная лента, нужно прежде всего знать тип ее чипа. На сегодня чипы различаются по мощности. Разглядим более пользующиеся популярностью модели чипов:

• 3528. Это самая 1-ая продукция, показавшаяся на рынке. Они не такие массивные, как более поздние модели, но при всем этом экономичные;

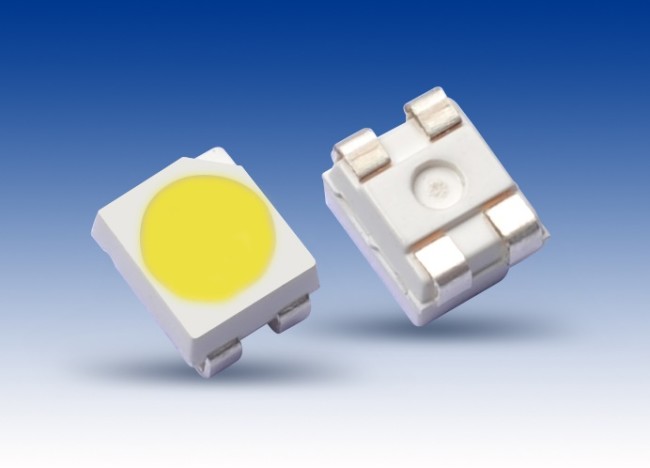

Диодный чип 3528

• 5050. Это чипы уже последнего поколения. Для них свойственна большая мощность. Лента содержит в собственном составе меньше светодиодов в одном метре.

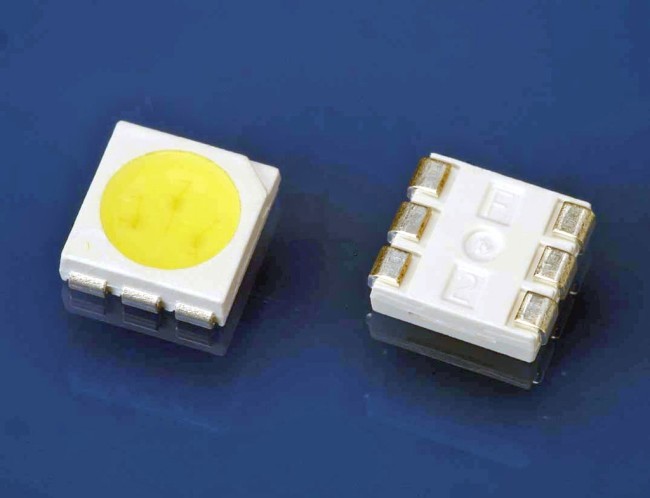

Диодный чип 5050

Какой ток будет потреблять led-лента зависит прежде всего не столько от вида чипа, сколько от плотности расположения светодиодов на изделии на 1 м ее длины. Для того дабы узнать, сколько диодов размещено в 1 м необходимо знать тип чипа, марку led, также иметь под рукою следующую таблицу. Данные приведены для изделий на 12 вольт.

Направьте внимание! Количество потребляемого тока для 1 м продукции должно быть обозначено в сопроводительной ее документации. Но если ее нет, можно пользоваться нижеприведенной таблицей либо разыскать более расширенный вариант, где учитывают и изредка встречаемые модели.

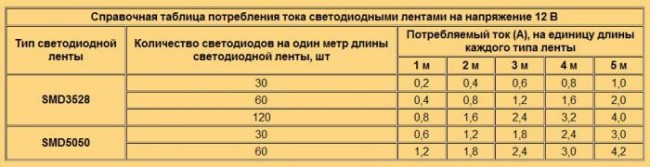

Количество диодов в одном метре

Как лицезреем из таблицы, в 1 м изделия с чипом 3528 могут быть расположено 30, 60 либо 90, и 120 диодов. Встречаются даже модели на 12 вольт, где в установлены 240 штук светодиодов. Более нередко встречаются изделия 3528 на 12 вольт с 60 диодиками в одном метре длины.
Диодная лента с чипами 5050 имеет четыре разновидности, которые делятся зависимо от количества светодиодов в 1 м. В таблице приведены значения того, какой ток будет потреблять осветительное изделие при размещении в 1 м 30 либо 60 диодов. Такие осветительные приборы используются для подсветки домашних помещению Но еще есть модели, имеющие в 1 м 72 и 120 штук. С помощью их подсвечивают витрины магазинов, маркетинговые щиты и строения.

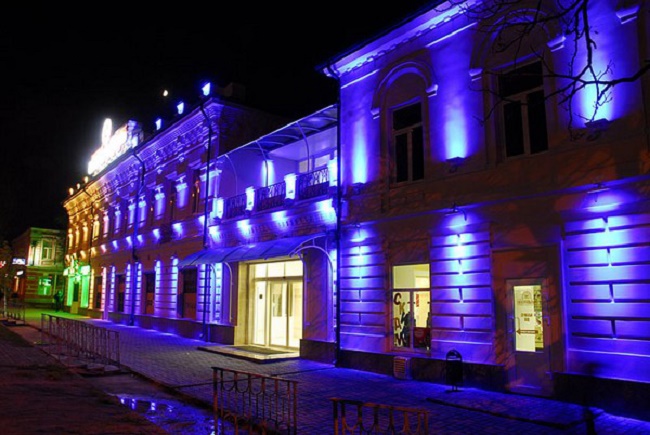

Внешняя подсветка построек

Не считая этого в таблице приведен таковой принципиальный параметр, как потребляемый ток (ампер) для различной длины (1,2,3,4 и 5 метров). Для устройств с длиной в 5 м данный показатель составит один ампер. Это таблицей очень комфортно воспользоваться, когда подсветка имеет четкое количество метров (к примеру, 4 либо 5 метров). В таком случае расчет такового параметра, как потребляемый ток будет довольно обычным.

Как верно высчитать требуемый параметр

Дабы найти, сколько ампер либо какой ток будет потреблять led на 12 либо 24 вольт, необходимо просто узнать тип полученной продукции и по таблице, приведенной выше, узнать разыскиваемый параметр.
Из таблицы мы получим уже готовые значения для изделий с длиной до 5 метров. При всем этом, если длина подсветки будет превосходить 5 метров, к конечному значению таблицы необходимо просто приплюсовать нужную длину. Еще проблематичнее дела обстоят при вычислении подходящего характеристикам в ситуации, когда длина подсветки составляет, к примеру, 2,4 м. В таком случае нужно вычислить, сколько светодиодов приходиться на кусок (в этом случае 0,4 м). Это можно узнать, подсчитав количество диодов вручную. После чего, используя способ пропорций, можно просто вычислить, сколько тока будут потреблять конкретное количество источников света.

Как лицезреем, любая осветительная установка будет носить только личный нрав. Потому расчет необходимо проводить для каждой отдельной подсветки. Это дозволит избежать ситуации раннего выхода из рабочего состояния источников света вследствие нарушения критерий эксплуатации.
После чего можно тихо подбирать блок питания. Так как вычисленное количество потребляемого тока это и будет тот параметр, по которому нужно подбирать преобразователь. От блока питания можно запитать led с напряжением в 12, 18 и 24 вольт.
Вычислив, какую мощность имеет 1 м изделия, можно просто вычислить данный параметр для всей длины подсветки. Для этого приобретенное значение просто множит на общую длину осветительного устройства.
Направьте внимание! Осуществляя расчеты для подбора рационального блока питания, непременно нужно закладывать в них 20-30 % от приобретенного конечного результата, формируя тем припас прочности покупаемого преобразователя.
Таковой объем припаса нужно делать из-за того, что в сети напряжения время от времени встречаются скачки. Они, в ситуации, когда блок питания был избран без хотя бы малого припаса в 20%, могут вывести его из строя. Это значит, что преобразователь может просто перегореть. В итоге вы не можете воспользоваться свой подсветкой, пока его не поменяйте. Но бывают ситуации, когда от перенапряжения из строя выходят и сами диоды.

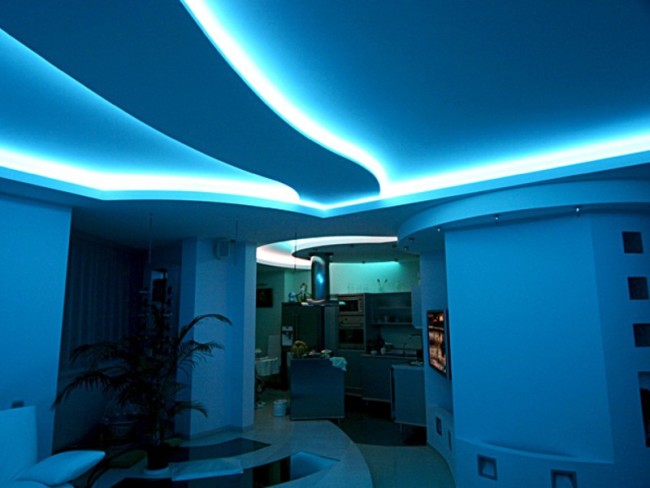

Светодиодная подсветка в комнате

Дабы вычислить энергопотребление подсветки, нужно потребляемую мощность всей подсветки (с учетом 20-30 % припаса) необходимо просто помножить на то количество времени, сколько она будет включена в денек. Например, подразумевается, что работать светодиодное изделие будет в течение 4 часов. Но тут в расчетах нужно учесть цвет светодиодов.

Как найти разыскиваемый параметр для 1-го диодика

Если нет способности при помощи справочной литературы узнать, какой ток потребляет один светодиод, тогда можно выполнить измерения своими руками. Это нужно делать в той ситуации, когда длина подсветки будет не целой (к примеру, 2,4 м).

Направьте внимание! Светодиоды могут светить различными цветами (белоснежный, красный, синий и зеленоватый). И каждый вид будет потреблять определенное количество тока. К примеру, красный диодик практически всегда употребляет 20 мА.

Для определения подходящей величины для вас пригодятся:

• лабораторный блок питания, рассчитанный на 12 вольт;
• неизменные резисторы (1 кОм, 560 Ом и 2,2 кОм);
• миллиамперметр;

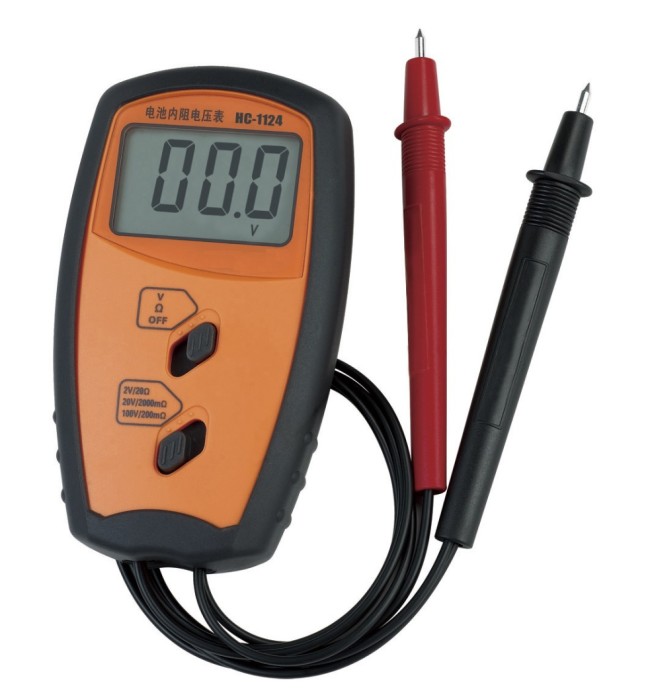

• цифровой вольтметр;
• монтажный провод;
• мощнейший переменный резистор на 470-680Ом.

Определять необходимо следующим образом:

• выясняем полярность диодика при помощи монтажного провода и неизменного резистора. Если диодик зажгется, то это будет «+»;
• собираем электрическую цепь: неизменный резистор для подходящего диодика, переменный резистор, также миллиамперметр. Параллельно светодиоду необходимо подключить вольтметр;

• переменный резистор ставим на наибольшее сопротивление;
• подключаем цепь;
• записываем показания устройства;
• дальше уменьшаем сопротивление для переменного резистора и смотрим на вольтметр. Показания необходимо записывать каждые 0,1В при нарастающем напряжении;
• когда напряжение будет расти меньше чем ток — уменьшаем сопротивление резистора.

В итоге получим ток 1-го диодика.

Заключение

Вычислить сколько ампер потребляет определенная светодиодная лента не так трудно. Довольно иметь под рукою справочную литературу и провести не сложные вычисления.
