Для того, дабы малость сберегать электроэнергию, также управлять различными уровнями освещения с 1-го места, были сделаны выключатели света на три кнопки. Они нередко применяются в домах и квартирах, т.к. вправду комфортны и обыкновенные в воззвании. Подключить тройную модель труднее одинарной, потому в данной статье вам предоставлены видео и фото примеры, также схема подключения трехклавишного выключателя света.
Особенность использования
Человек, сам того не осознавая, употребляет намного больше источников света, чем ему нужно по сути. Тот уровень освещения, что он непроизвольно употребляет, может быть вдвое меньше. Если человек не станет потреблять избыточное электричество и выключать ненадобные лампочки, то это сбережет до 30% применяемой электроэнергии. Как раз для этих случаев и применяется тройной выключатель, изображенный на рисунке ниже. Подключение трехклавишного устройства осуществляется, обычно, к люстре для управления хоть каким видом освещения: декоративным, главным и дополнительным. В большинстве случаев применяется основное освещение, а другие кнопки используются по необходимости.
Также нередко подключение трехклавишной модели применяется для управления освещением различных комнат с 1-го места. К примеру, в коридоре можно установить тройную модель, дабы включать свет в кухне, ванной и туалете, или же заместо кухни в самом коридоре. Очень комфортно и к тому же такая мысль позволяет сберечь на электромонтаже (заместо установки 3-х отдельных изделий будет задействован всего один).
Аннотация по монтажу

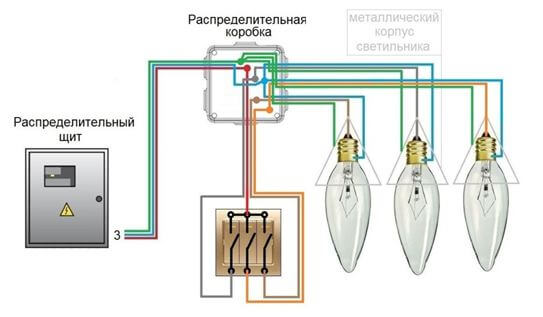

Итак, схема подключения трехклавишного выключателя света смотрится следующим образом:
От лампочек к распределительной коробке поступают 6 проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами устройства. Потом, из распределительной коробки нужно подключить фазу, которая будет однообразная для 3-х источников света. Подключение осуществляется к выключателю. Если предвидено заземление, желто-зеленые провода от осветительных приборов также необходимо соединить между собой. Все соединения рекомендуется производить, используя клеммы WAGO.

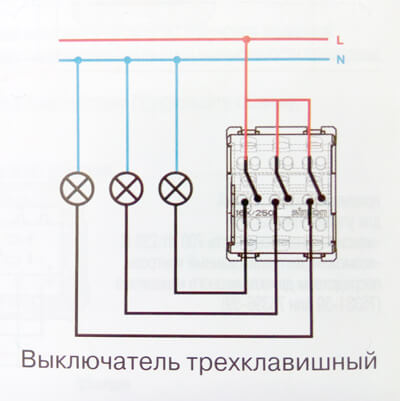

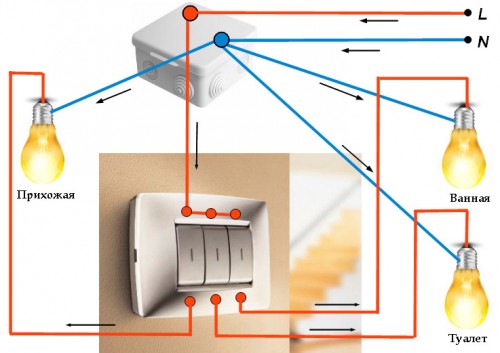

Данная схема наглядно указывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта зажигается определенная лампочка:

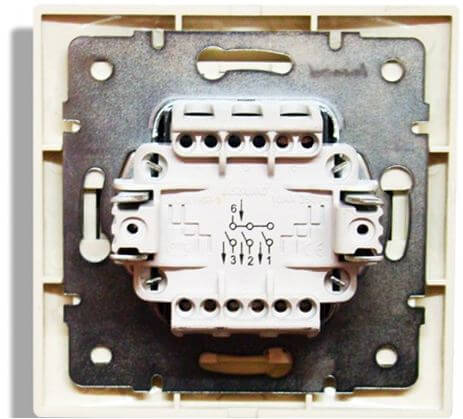

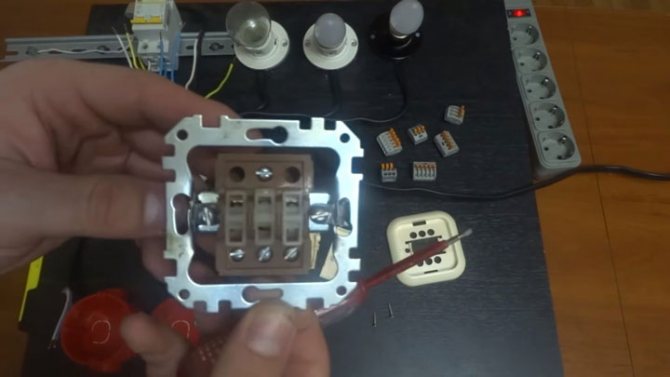

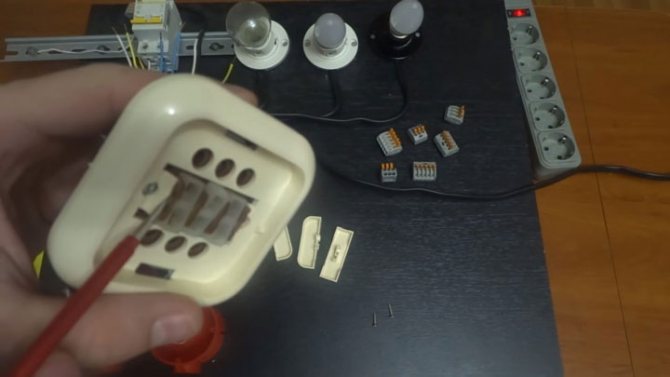

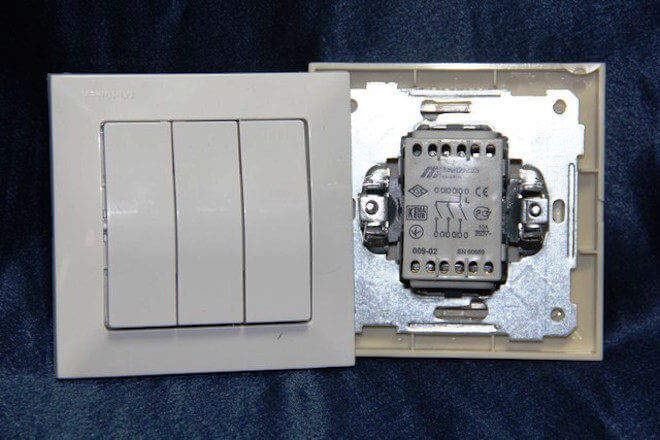

Трехклавишный выключатель с внутренней стороны смотрится следующим образом: на корпусе тщательно описывается и показывается, куда следует выполнить подсоединение каждого провода и куда отвести фазу. Схема устройства сзади смотрится так:

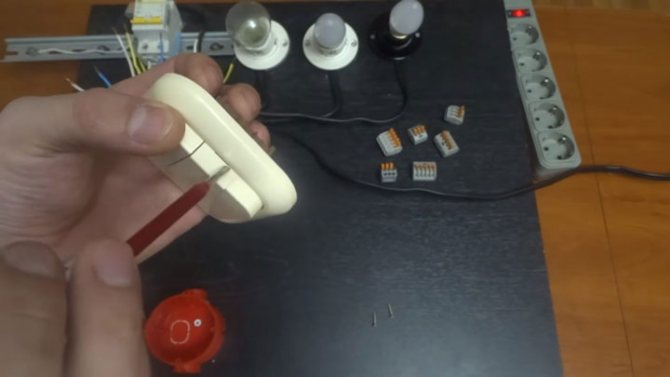

На видео аннотации наглядно показано, как подключить тройной выключатель света к сети:
Тройной устройство может работать по такому принципу: подключение одной лампы к первой кнопке позволяет включить 1-ый источник света, 2-ая кнопка – это две лампы, а 3-я включает дополнительное освещение, в виде бра. Такое подключение дает возможность сочетать освещение в комнате до 7 видов и выполнить это может один трехклавишный устройство.

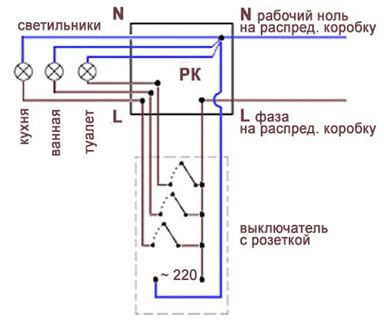

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря таковой конструкции можно сберечь на монтаже проводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:
Такая схема имеет маленькое отличие от предшествующей. Разница состоит в том, что в этом случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант выполнения применяется в тех местах, где розетка применяется нечасто, к примеру, в ванной комнате.
На видео примере ниже предоставлена пошаговая аннотация по подключению тройной модели с розеткой:
Вот и все, чего хотелось поведать для вас по данному вопросу. Возлагаем надежды, предоставленная схема подключения трехклавишного выключателя света, также аннотация по монтажу были вам полезными и посодействовали без помощи других выполнить электромонтаж!

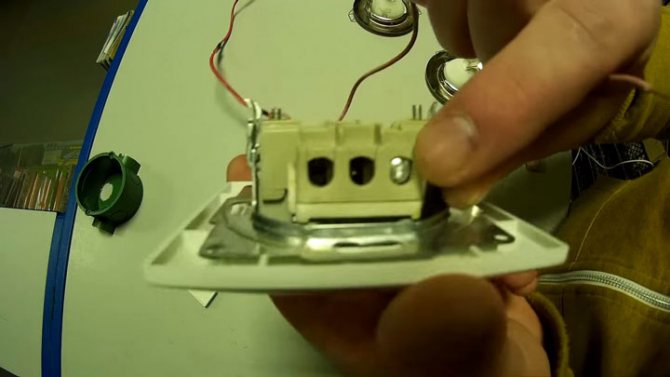

Как подключить трехклавишный выключатель с розеткой в одном корпусе

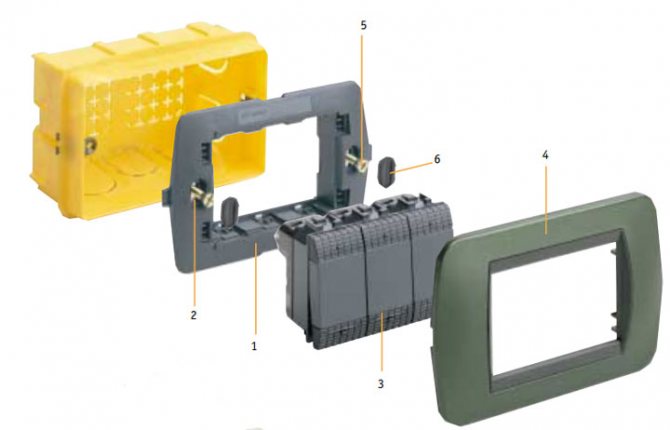

Выключатели являются основными устройствами для управления освещением. Более распространен одинарный, но если нужна управлять несколькими светильниками с 1-го места, используются 2-ух,- и трехклавишные. На рисунке ниже изображен трехклавишный выключатель с розеткой.
Трехклавишный выключатель с розеткой на стенке
Пользующиеся популярностью случаи применения трехклавишного выключателя
Вариантов величавое огромное количество, но тормознуть следует на 2-ух самых фаворитных решениях:
- Разводка для подключения ванной комнаты, туалета и кухни (если последняя находится далековато, на нее подключают отдельный выключатель. Заместо нее третью кнопку целенаправлено употребить на освещение коридора);
- Разветвление многорожковых люстр. Это дает возможность экономии электричества, при котором может быть включить лампы в 3-х определенных плафонах (либо группах плафонов), таким макаром направив световой поток в подходящую сторону. Решение является экономной подменой диммирам, цена которых до сего времени в пару раз превосходит цены выключателя.
Процесс разводки кабеля и монтажа главных и сопутствующих электроустановочных устройств будет в корне отличаться. Но схема является постоянной. Представим для простоты, что в наличии есть три осветительного прибора.
Читайте также: Почему перегорают светодиодные лампы в автомобиле
Любой из них имеет два провода для подключения. От питающей сети тоже есть в наличии 2 провода — ноль и фаза. Фазный провод отчаливает в одиночную клемму выключателя, нулевой – на прямую, от нулевой шины до осветительных приборов. От каждого осветительного прибора по одному проводу пойдет на каждую из оставшихся зажимов выключателя зависимо от того, за какой из осветительных приборов будет отвечать определенная кнопка. 2-ые же контакты от лампочек нужно подключить на нулевую шину к уже присоединенному нулевому проводу. Три осветительного прибора работают, задачка выполнена. О том, как подключить трехклавишный выключатель для обозначенных вариантов ниже более подробная информация
Видео
Трехклавишный выключатель света предназначен для управления 3-мя контурами освещения. При этом в каждом из контуров может быть хоть какое количество лампочек — одна, две, три и поболее.

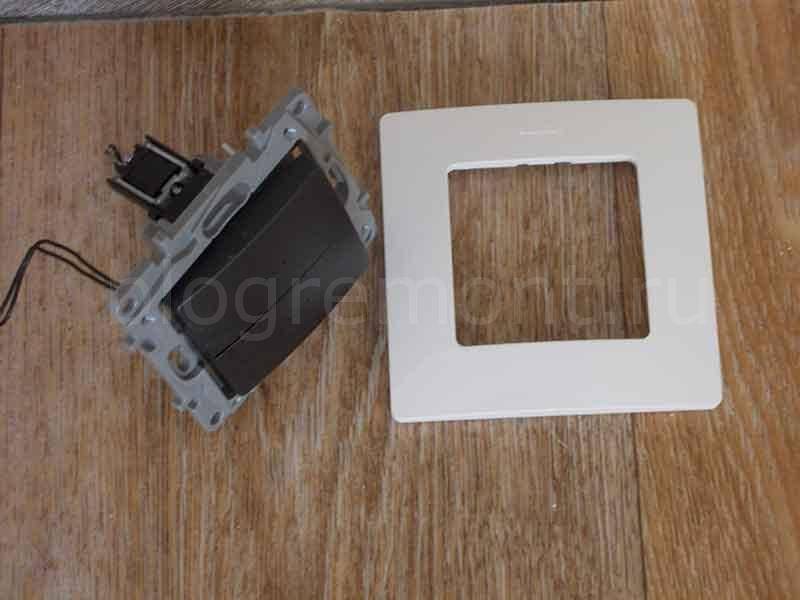

Подключение нужно начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сначала нужно разобрать.
Схема подключения тройного коммутатора
Существует два главных варианта подведения напряжения к комбинированному блоку:
- Подключение через один общий кабель (подходит в этом случае, если общая нагрузка будет не очень большой, рекомендуется применять кабель на 2,5 кВт)
- Изолированная подводка от коробки 2-ух проводов, это более надежный вариант. В случае перегорания 1-го из проводов, 2-ой продолжает работу. Рекомендуется для выключателя кабель более 1,6 кВт, для розетки – 2,5 кВт.
Схема подключения 3-х клавишного выключателя с розеткой:
Демонтаж кнопки устройства
Разборка выключающего свет устройства начинается со снятия кнопки, так как без демонтажа ее продолжить работы нереально. Убрать этот элемент конструкции фактически всегда выходит довольно стремительно и просто. Перед снятием кнопки нужно пристально изучить механизм имеющегося устройства. Он выпускается разных типов, в связи с чем процесс может иметь принципные отличия.
Более легкий метод — это надавить на кнопку по направлению к стенке огромным пальцем, другими пальцами схватиться за выступ и с не очень огромным усилием потянуть кнопку к для себя. Некоторые нередко боятся разрушить кнопку, приложив очень огромную силу к плотно установленному элементу. В таком случае можно применить плоскую узкую отвертку или ножик, немного поддев кнопку. Но все таки лучше попробовать снять ее вручную — риск поцарапать либо разрушить элемент при всем этом мал.

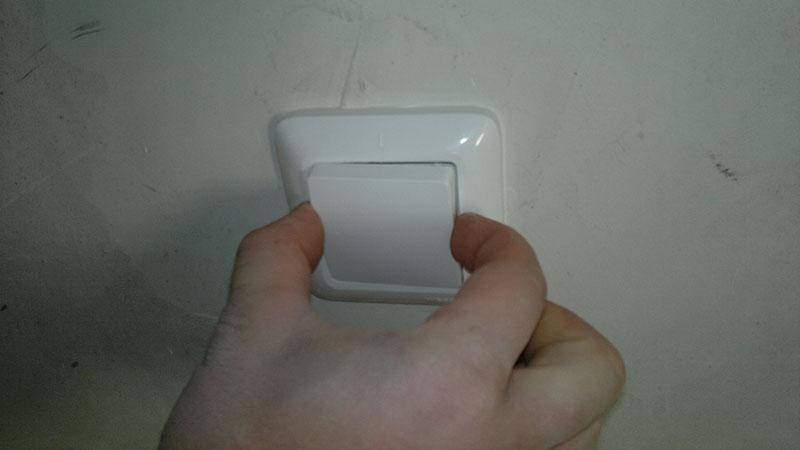

Для снятия кнопки в большинстве моделей выключателей довольно использовать пальцы
Ошибки при монтаже
Многие задаются вопросом, как подключить трехклавишный выключатель с розеткой, дабы работа была выполнена отменно, и все работало верно. Нередко при подключении блока розетки с выключателем что-то идет не так, в конечном итоге люстра не зажигается.
Разглядим ошибки, которые могут иметь место при подсоединении устройств:
- Розетка работает, а выключатель нет. Если спутали «фазу» и «ноль», то так и произойдет. Другими словами на общую линию выключателя перемычкой запущена L заместо N. Для исправления ситуации нужно все проверить индикатором и переработать;
- При монтаже соединений блока либо подмене старенького инспектируют напряжение в проводах. Нередко электрики на устройство заводят отдельные проводки, и сразу бывает два питания. Потому, собрав эталон по схеме, часто создается куцее замыкание;
- Две кнопки не работают до того времени, пока не жмут на третью. Означает, некорректно провели подсоединение «фазы». Заместо общего входа она запущена на выход третьей кнопки. Для исправления индикатором нужно проверить напряжение контактов. Если он засветиться во всех случаях, означает, выключатель разрывает «ноль», другими словами в щитке кто-то перекинул провода. Для исправления выворачивают лампочки и инспектируют «фазные» проводники. Находят «ноль» (общий) и перебрасывают его на центральный контакт трехклавишного выключателя;
- Электрики не советуют оставлять устройство розетки в блоке, подсоединенным через одну кнопку, хотя это и комфортно, так как при нажатии свет теряется. Это разъясняется тем, что в розетку нередко подсоединяют разные бытовые приборы, к примеру, фен от 1,5 до 2 кВт. Также сюда могут быть подключены удлинители либо тройники. Контакты устройства не рассчитаны на такое напряжение. В наилучшем случае блок отключится и не станет работать, в худшем – произойдет возгорание.
Предпосылки поломок
- при нажатии на кнопку либо при повороте тумблера, регулятора, других действиях свет не врубается;
- операции включения ли выключения требуют неоднократного повторения, кнопки либо другие элементы работают с заеданием;
- чувствуется увеличение температуры корпуса устройства включения света;
- после замыкания цепи слышен треск либо видно мигание лампы;
- нередкое перегорание лампочек независимо от их типа (накала, светодиодных, галогеновых и т. п.);
- при замыкании контактов в выключателе в нём издаётся потрескивание;
- устройство не подключается к сети.
- Разрушение отдельных частей выключателя либо расплавление контактов.
- Нарушение целостности и контакта в месте фиксации проводки либо клемм.
- В контактной группе разрушен корпус.
- Изношена группа контактов.
Совет Основной механизм работы выключателя любого типа – это замыкание для включения света и размыкание контактов для его выключения. Но нередко в более сложных конфигурациях выключателей поломки могут быть даже несущественными, которые будут препятствовать замыканию цепи осветительного прибора.
Достоинства установки устройства
Большая часть людей даже не догадываются о том, что можно сберечь средства на платежах за электроэнергию, просто заменив старенькые выключатели на более современные модели. Между тем, экономия может достигать до 30% каждый месяц. Подключение трехклавишного выключателя света поможет не только лишь уменьшить расход электроэнергии, но и обеспечит удобство при управлении осветительными устройствами.
Обычно выключатель применяется для подключения люстры с разными типами освещения либо для удобства переключения осветительных устройств в помещении с несколькими смежными комнатами — к примеру, ванна, санузел, коридор. Также он значительно сберегает место на стенке, так как занимает ту же нишу, что и рядовая одинарная модель.
Современные экземпляры отличаются многообразием расцветок и форм, что позволяет им отлично вписываться в хоть какой интерьер. Главные достоинства трехкнопочной модели:
- экономия электроэнергии;
- удобство в эксплуатации;
- опрятный внешний облик.
К недочетам можно условно отнести более сложную установку, но для человека, хотя бы мало разбирающегося в электрике, это не будет неувязкой. Даже издержки за вызов проф мастера на дом окупятся достаточно стремительно — за счёт экономии электричества.
Не врубается либо не выключается свет в комнате: что делать

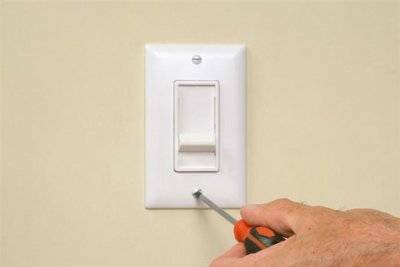

Если вы увидели, что выключатель света работает как-то не так, (врубается неустойчиво либо сам по для себя), то, можно представить, причина поломки кроется в отгоревших контактах. В этом случае, после выключения электропитания нужно на участке поломки, еще несколько раз проверить выключатель на отсутствие подачи электричества и приниматься за работу.
Читайте также: может быть ли подключение к 3х фазному узо различных потребителей?

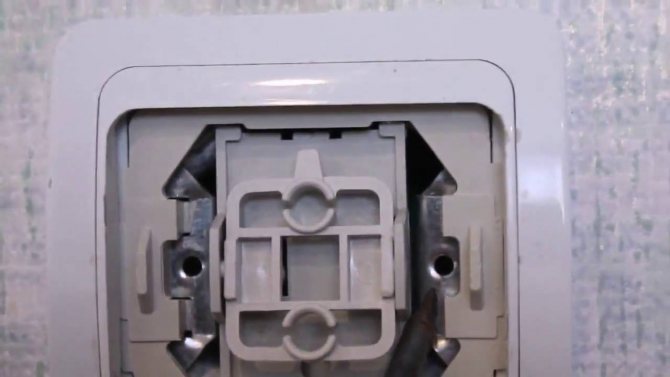

Современные выключатели есть с одной, 2-мя либо даже 3-мя кнопками. Если их не снять, то устройство не разобрать. Все элементы и крепления укрыты снутри устройства. Все кнопки убираются в порядке очереди. Потом, поддев за край, удаляем декоративную рамку, прижатую к механизму, и удерживаемую защелками.

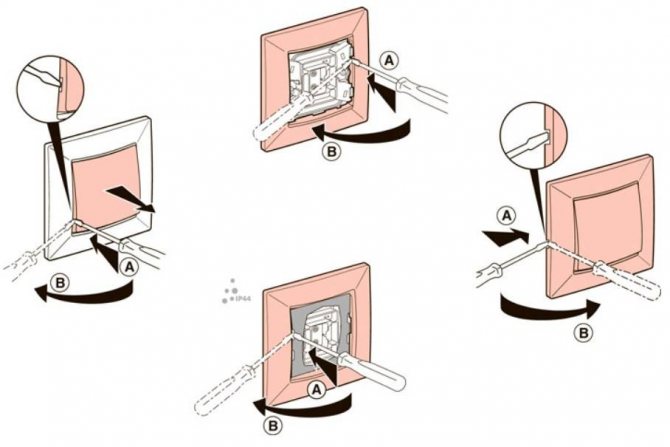

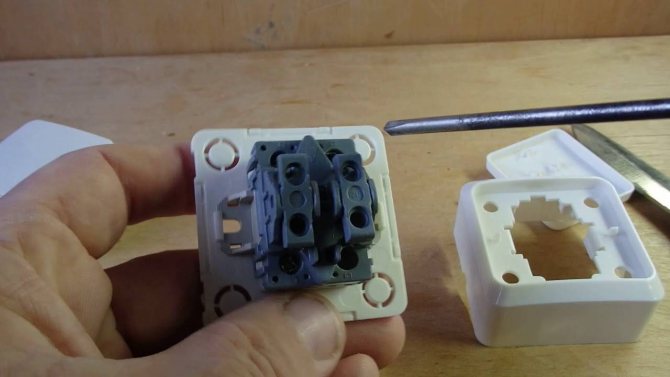

Этапы демонтажа выключателя света:
Наш выключатель отремонтирован. Подсоедините все в оборотном порядке, включите автоматы и проверьте работу устройства. При сборке выключателя время от времени случается, что крышка ни коим образом не желает садиться на основание выключателя. В данной ситуации необходимо на несколько оборотов ослабить болты, которые задерживают корпус, и плотно придавить крышку на место. После этого следует закрутить болты. Если данная манипуляция не посодействовала, значить устройство идеальнее всего просто поменять. Для того, дабы в магазине не растеряться при виде большого ассортимента изделий, прихватите с собой из дома старенькый устройство.
Многие люди, столкнувшись с таковой поломкой, не раздумывая бегут за электриком, так как совсем не знакомы с устройством данного механизма и не знают, что с ним делать и как починить. Выключатель света по сути чинится просто. Довольно только раз самому взяться за дело и мало разобраться. Почему же ломается выключатель?
Обзор узнаваемых производителей
Избрать трехклавишный выключатель в наши деньки не составляет труда. Зависимо от требований покупателя огромное количество узнаваемых и не очень узнаваемых производителей стремятся представить довольно большой ассортимент собственной продукции. Основное отличие моделей заключается в дизайне, применяемых материалах и, естественно, в стоимости.
Производитель Плюсы Недочеты Цена, руб. Gira Низкая цена, простота установки Маленький спектр расцветок и дизайна 300-600 Legrand Вертикальное и горизонтальное выполнение, отлично вписываются в хоть какой интерьер Цена выше средней 600-750 ABB Высочайшая функциональность Маленький спектр расцветок и дизайна 150-200 Fede Хороший дизайн Высочайшая стоимость 500-2500
Области использования
Трехконтурное устройство обладает массой преимуществ. Трехклавишный выключатель смотрится эстетично. Прокладка электрических проводников к области подключения является максимально обычный. Коробку располагают в технологической нише. При выборе других типов устройств приходится делать несколько выбоин в стенке.
Трехклавишные выключатели используют для построек, владеющих необычной планировкой. Выключатели используют для протяженных коридоров и регулировки освещения нескольких помещений из 1-го места.
