Три провода, торчащие из ножки люстры, означают, например, что пред нами модель, рассчитанная на двухклавишный выключатель. Как вариант, дополнительная жила служит для заземления корпуса. В случае потопа дифференциальный выключатель стремительно уберёт напряжение, никто не пострадает. Гипотетически вероятен случай, когда корпус люстры оказывается под фазой, причём недлинного замыкания не произойдёт. Родственную картину лицезреем при заделке плохо изолированной проводки под штукатурку: пока раствор сырой, очевидно идут токи утечки. Но когда цементный камень уже схватится, нехорошие эффекты пропадают. Побеседуем, как подключить люстру с 3 проводами.
Что пригодится для работы?
Дабы верно подключить световой устройство с 3-мя контактами, пригодится следующий набор инструментов:
- Указатель напряжения
- Пассатижи
- Мультиметр
- Ножик
- Изолента
- Клеммная колодка
- Маркер
- Стремянка
Пассатижи необходимы для зачистки от изоляции всех контактов. Будет нужно к тому же паспорт на люстру. Заместо указателя напряжения можно применять индикаторную отвертку, заместо стремянки — всякую подставку достаточной высоты, дабы без осложнений достать до потолка. Клеммная колодка непременно должна быть на 3 клеммы.

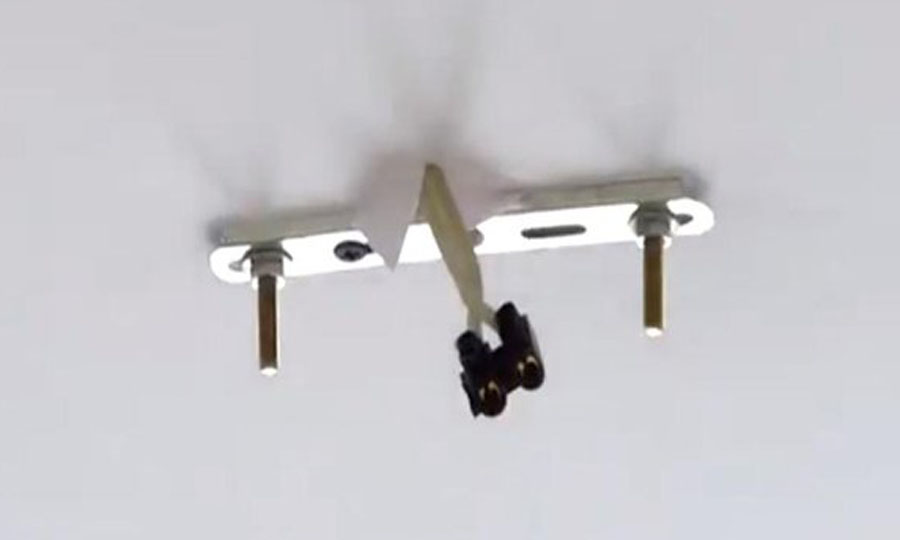

Один из вариантов клеммной колодки
Когда весь нужный инструмент будет подобран, можно приступать к работе, к которой мы на сто процентов готовы.
Установка люстры. Варианты и способности
Существует несколько главных вариантов подключения люстры, которые могут изменяться зависимо от таких характеристик как:
- количество проводов, выходящих из люстры;
- количество проводов, выходящих из потолка;
- количество кнопок на выключателе.
Подробное описание каждой схемы подключения дозволит избрать более подходящий для установки вариант.
Вариант № 1. Два провода на люстре и два провода на потолке
Более обычным вариантом установки люстры, не требующим усилий, является подключение осветительных устройств с 2-мя проводами к двум проводам на потолке. В этом случае довольно соединить пары проводов , за ранее определив фазу и ноль. Порядок соединения в этом случае не принципиален.
А) Схема подключения люстры с одной лампой на одноклавишный выключатель.
Нулевой провод (на схеме он синего цвета), идущий от распределительной коробки, следует впрямую подключить к нулевому проводу, выходящему из осветительного устройства.
Читать еще: Автоматические выключатели для стальных дорог
Карий провод, обозначающий фазу , подключается не только лишь к фазному проводу люстры, но и к выключателю.
Б) Схема подключения люстры с двумя-тремя лампами на одноклавишный выключатель.
При установке источников света с 2-мя либо 3-мя лампами к выключателю с одной кнопкой нужно все нулевые провода, идущие от люстры, прежде всего соединить между собой , а уже позже с нулевым проводом, приходящим от распределительной коробки. Провода с фазой также соединяются воединыжды, после этого подаются на фазный провод, приходящий от выключателя.
Вариант № 2. Два провода на люстре и три провода на потолке
Проводка в современных строениях осуществляется трехжильным кабелем , в каком находятся провода различного цвета. Соответственно к месту крепления осветительного устройства подводятся три провода, но на вашей люстре их только два. Так как подключить люстру в этом случае?
Прежде всего следует разобраться с предназначением проводов на потолке с помощью индикатора. Два из них – это фазы, а 3-ий нулевой проводник. Два фазных провода предугадывают внедрение двухклавишного переключателя , но так как в этом случае мы рассматриваем подключение люстры всего с 2-мя проводами будет довольно и одноклавишного выключателя.
За ранее обесточив участок, проводим изоляцию 1-го из фазных проводов, оставляя пару фаза-ноль. Дальше проводим установка уже вышеперечисленным методом.
Вариант № 3. Три и поболее провода на люстре и два провода на потолке
Если из потолка выходит только два провода, то вариант подключения люстры, независимо от количества выходящих из нее проводов, только один – все лампочки в люстре будут пылать сразу .
Для этого следует соединить все нулевые провода люстры между собой и подключить их к нулевому проводу, выходящему из потолка. Такая же операция проводится и со всеми проводами, на которые подводятся фазы.
Вариант № 4. Три и поболее провода на люстре и три провода на потолке
Данный вариант подключения предполагает внедрение выключателя с 2-мя кнопками . Таковой подход дозволит обеспечить более рациональное освещение рабочей зоны, сочитая очередность и количество пылающих на люстре ламп.
Читать еще: Как проверить автоматический выключатель маленьким замыканием
Три провода, выходящих из потолка маркируются следующим образом:
Так как при прокладке проводки рабочие не всегда придерживаются цветовой схемы, также зависят от типа применяемого кабеля, следует непременно убедиться в предназначении каждого из проводов. Как уже было указанно выше, самым легким методом является работа с отверткой-индикатором.
Если таковой индикатор отсутствует, то можно разобрать выключатель, за ранее выключив автомат в щитке. После чего просто найти, какие конкретно провода (какого цвета) проходят от выключателя к потолку. Помните, что фазные провода будет входить на кнопки выключателя, а вот нулевой провод уходит впрямую к люстре .
Подключение люстры, из которой выходят несколько проводов к выключателю с 2-мя кнопками, отличается тем, что провода от ламп за ранее распределяются на две секции . Любая из секций соединяется только с одним из проводов, по которым подается фаза, но при всем этом обе группы должны непременно соединяться с нулевым проводом.
При таком методе подключения при нажатии одной из кнопок выключателя будет зажигаться одна группа ламп, а при нажатии 2-ой кнопки – другая.
Такое соединение позволяет подключать как три лампы сразу , так и одну либо две лампы, при нажатии одной из кнопок выключателя.
В данном примере 1-ая кнопка выключателя подключает 2 лампы, а 2-ая – 3 лампы.
В данном примере любая кнопка выключателя включает по три лампы.
Очередной пример подключения 6-ти рожковой люстры, когда одна кнопка подключает сходу 5 ламп, а другая – одну.
Подключение люстры на большее количество рожков будет идентично уже рассмотренным примерам. Для вас только остается распределить лампы по группам и подключить их на определенную кнопку.
Вариант № 5. Три и поболее провода на люстре и четыре провода на потолке
Если проводка в доме либо квартире была выполнена относительно не так давно, то существует возможность наличия дополнительно защемляющего провода , который делает защитную функцию. Данный провод, обычно желто-зеленого цвета, и будет четвертым проводом, выходящим из потолка. Маркируется он латинскими знаками PE – заземляющий проводник. Другие провода уже известны нам по предшествующему примеру. Это две фазы L1 и L2, также нулевой провод.
Читать еще: Двухклавишный проходной выключатель lexman схема подключения

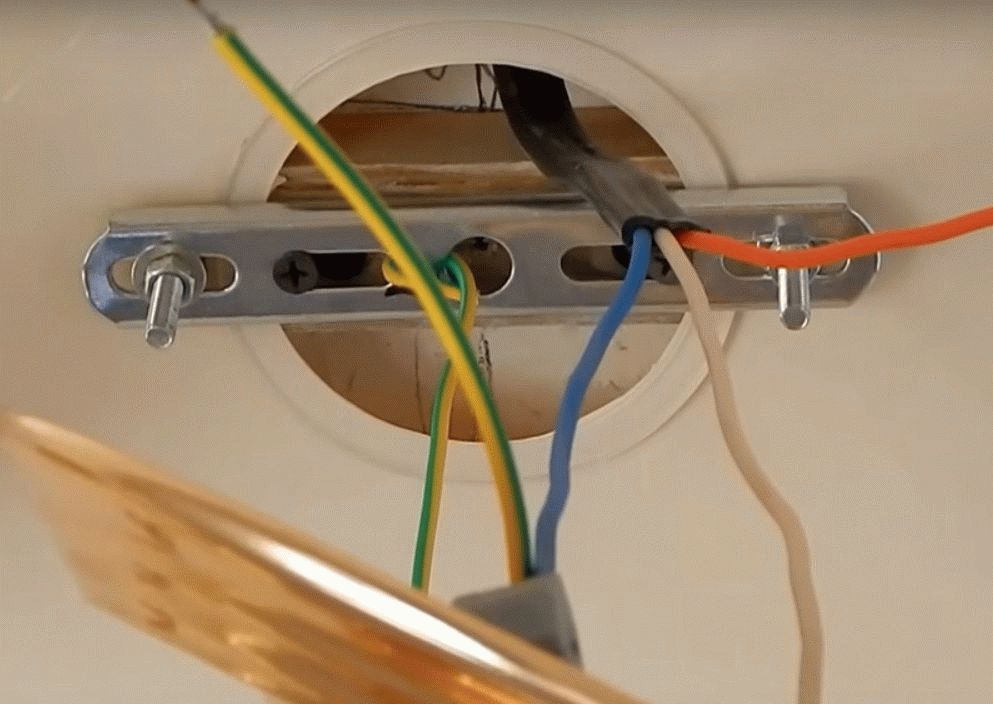

При наличии в люстре желто-зеленого провода просто скрутите его с заземляющим проводом, выходящим из потолка. Если же в люстре таковой провод не предусмотрен, просто заизолируйте на потолке желто-зеленый защитный проводник.
Подключение люстры с заземляющим проводом
Если осветительный устройство имеет железный корпус, его нужно заземлить. В новых квартирах все электросети, в том числе и осветительные, по эталонам обязаны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры довольно соединить провода с соответственной цветовой маркировкой при помощи клеммной колодки либо на скрутку.
Если же сети старенькые, а изоляция всех проводов имеет однообразный цвет, то следует действовать в таковой последовательности:
- Определяют количество и предназначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к подходящим проводам люстры, а заземляющий провод у люстры изолируют.
- Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.
Как верно подключить люстру с 2, 3 проводами к одноклавишному (одинарному) выключателю
Процесс подсоединения люстры по схеме с одноклавишным выключателем тот же, что с двухклавишным, что описан выше, только малость проще.
Применяются 3 провода. Один общий фазный на все лампы, 2-ой нулевой, то же общий на все лампы. 3-ий применяется, как защитный «заземление», от поражения человека электрическим током. Советую его не игнорировать, а подсоединить его к корпусу осветительного прибора.
Схема подключения люстры к одинарному выключателю:
Поглядите видео, установки люстры.
Вот и все. По сути не так и трудно. Как все выполнить вы уже понимаете на теоретическом уровне. Осталось только взять и выполнить. Дерзайте!
Как подключить люстру с 3 проводами
Подключение люстры к сети – это многоэтапный процесс, требующий определенной подготовки.
Попробуем разобраться, как может быть его произвести в домашних критериях.
Определение фазности проводов
До того как подсоединить люстру к электрической сети, нужно разобраться в том, как устроена проводка в квартире и провода в самой люстре.

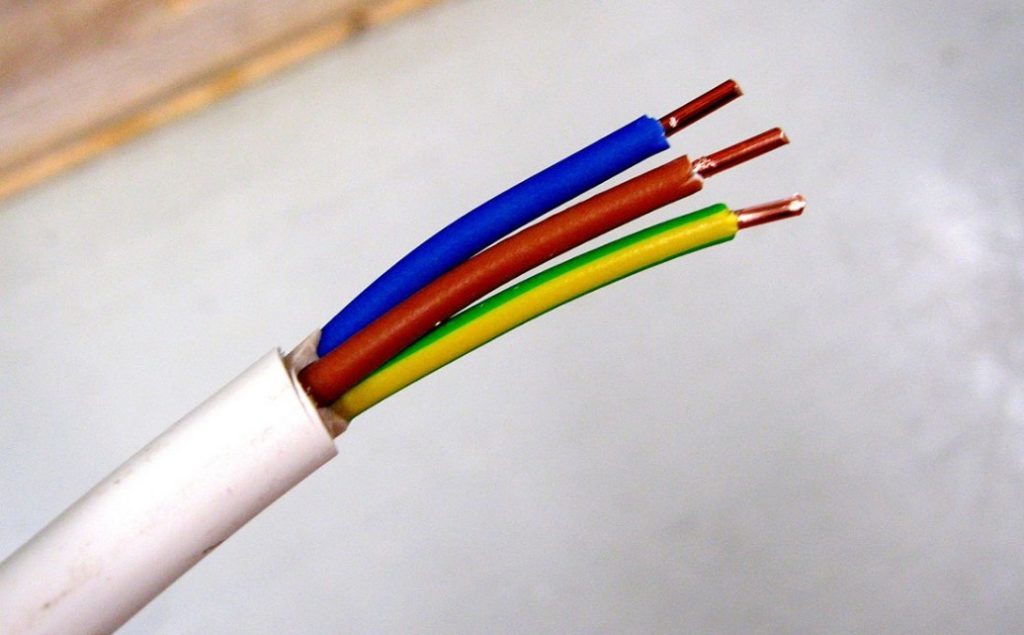

Согласно принятым нормам, каждый провод имеет изоляцию определенного цвета, обозначающую его предназначение:
- черный, сероватый либо карий провод – фаза;
- синий либо голубой провод – ноль;
- желто-зеленый провод – заземление.
Но не всегда цветовое решение проводки в доме в реальности совпадает с нормами правил. В таком случае, для вас на помощь придет мультиметр (тестер) или индикаторная отвертка для прозвонки сети. Метод определения предназначения сетевых проводов следующий.
- До прозвонки нужно выставить переключатель мультиметра в положение «вольты» и избрать подходящую шкалу (больше 220 В).
- Держа щупы мультиметра за ручки (не прикасаясь к обнаженным проводникам), попеременно касайтесь пар проводов.
- Если вы прикасаетесь щупами к двум фазным проводам, то изменений на индикаторе мультиметра не будет — две фазы не прозваниваются между собой.
- 3-ий провод, разумеется, является нулевым. В паре с хоть какой из фаз он будет давать показания в 220 В на табло мультиметра.
Определение предназначения проводов по цвету
С индикаторной отверткой дела обстоят еще проще. Если при соприкосновении с обнаженным проводом лампочка в отвертке зажигается – этот проводник фазный, в неприятном случае – нулевой.
Аналогично, если в сопроводительной документации к люстре нет данных о фазностипроводов и их цветовая маркировка не позволяет найти фазность, для вас поможет внедрение мультиметра. Разглядим метод определения предназначения проводов осветительного устройства на примере люстры с 3-мя проводами.
- Устанавливаем тестер в режим прозвонки и краткосрочно закорачиваем его щупы. Раздающийся при всем этом звуковой сигнал даст осознать, что устройство исправен и предел измерений на нем избран верно.
- Освобождаем патроны люстры от лампочек. Отыскать концы нулевого и фазного проводников на патронах легко: фазный находится в центре и пружинит, а нулевой – с боковой стороны, при выкручивании лампы он соприкасается с цоколем.
- Находим нулевой провод на выходе из люстры. Для этого один щуп мультиметра ставим на нулевой контакт в любом из патронов, а вторым по очереди прикасаемся к выходящим из люстры проводам. При контакте с нулевым проводом на выходе мультиметр издаст соответственный звуковой сигнал.
- Находим фазный провод. По аналогии с предшествующим пт, один щуп мультиметра ставим на фазный контакт любого патрона и ищем вторым щупом фазу на выходе прямо до появления звукового сигнала.
- Определяем количество контуров в люстре. Один щуп мультиметра закрепляем на выходящем из люстры фазном проводе, а вторым попеременно касаемся фаз каждого из патронов. Если люстра одноконтурная, то мультиметр будет издавать сигнал при контакте с фазами каждого патрона. Отсутствие сигнала на некоторых фазных контактах патронов значит, что они не подсоединены к данному фазному проводу на выходе, другими словами люстра имеет два контура.
- Подтверждаем наличие второго контура в люстре. Для этого нужно повторить манипуляции из предшествующего пт, зафиксировав один из щупов мультиметра на 3-ем проводе, выходящем из люстры. Сейчас мультиметр должен подать сигнал при контакте с теми фазами плафонов, на которых его не было в прошедший раз.
Принципиально! Наличие в люстре с 3-мя проводами на выходе 1-го контура значит, что 3-ий провод предназначается для заземления осветительного устройства. Дабы подтвердить данный факт, прикоснитесь одним щупом мультиметра к железным элементам корпуса люстры, а другим – к предполагаемому заземлению. Если звучит сигнал – вы оказались правы.
Как подключить люстру с 2 проводами
Если из люстры выходят только 2 провода, то вопрос, как верно подключить такую люстру достаточно легок в собственном решении. Один из ее проводов соединяется с фазой, выходящей из потолка, а 2-ой – с нулем. Какой провод с каким вы соедините, значения не имеет.
Если при всем этом на потолке у вас имеется две фазы, а на стенке установлено не что другое, как двойной выключатель, то вы сможете подключить к нему люстру с 2-мя проводами следующим из нижеприведенных методов:
- параллельно соединить фазы с потолка с одним из проводов люстры; при таковой коммутации для выключения лампы будет нужно переместить в положение «выключено» обе кнопки выключателя, загораться же она будет методом нажатия хоть какой из них;
- заизолировав одну из фаз, соединить другую с проводом люстры; в таком случае управлять освещением будет только одна из кнопок выключателя, 2-ая остается нефункциональной.
Совет. Вышеперечисленные методы в состоянии вызвать недоумение у прожженных перфекционистов. В то время, как вы сможете подключить двухклавишный выключатель света к люстре с 2-мя проводами, существует обычная возможность поменять его на одноклавишный. В таком случае один из фазных проводов между подрозетником и местом подвеса люстры остается заизолированным с обоих концов, а 2-ой обеспечит взаимодействие люстры и выключателя.
Подключение люстры с 3-мя проводами
Если ваша люстра имеет более 2-ух проводов, определяем для начала их функции. Если у люстры есть желто-зеленый провод заземления и таковой же провод имеется на потолке, соединяем их вместе. В неприятном случае заземление, которое соединить просто не с чем, игнорируется.
Принципиально! Люстры с железным корпусом всегда имеют заземление (желто-зеленый провод либо особый зажим). Для осветительных устройств с пластмассовым корпусом в заземлении нет необходимости.
Два же оставшихся провода подключаются по тому же принципу, что и в люстре с 2-мя проводами.
Если два из 3-х проводов в люстре являются фазными, а 3-ий – нулевым, то в случае подключения ее к одноклавишному выключателю, обе фазы люстры подключаются параллельно к фазе с потолка, а ноль, соответственно, к нулю с потолка.
Схема подключения двухклавишного выключателя к люстре с 3-мя проводами предполагает поочередное соединение фазных проводов люстры с фазами, идущими к выключателю.
Подключение люстры с огромным количеством проводов
Необходимость подключения к выключателю большего количества проводов может появиться, если вы зададитесь вопросом, как собрать люстру с 5 лампами либо как подключить трехрожковую люстру к двойному выключателю.
В таких осветительных устройствах от каждого из рожков идут по два провода различного цвета – ноль и фаза. Для подсоединения таковой люстры к одноклавишному выключателю провода разбиваются на 2 группы по цвету. Все одноцветные провода подсоединяют к соответственному проводу на потолке.
Для подключения многорожковой люстры в схему с двойным выключателем пучок фазных проводов делят на 2 группы, которые позже попеременно соединяются с фазами на потолке, идущими к кнопкам выключателя. Любая кнопка будет зажигать свою группу лампочек. Пучок соединеных концами нулей из люстры соединяется к нулем, идущим на выключатель.
Что еще необходимо знать о подключении люстры к сети?
Согласно современным правилам монтажа проводки, провода при объединении нельзя просто скручивать. Такое соединение с течением времени может окислиться и начать перенагреваться.
Провода можно соединить вместе способом пайки, или применять для их соединения особые клеммные коробки, которые обычно идут в комплекте с люстрой.
К огорчению, далековато не всегда в такую коробку вы можете поместить весь пучок проводов. В таком случае, можно припаять к нему дополнительный проводник и, Как видно заизолировав их соединение, вставлять в клеммную коробку уже конец дополнительно припаянного проводника.
Принципиально! Не запамятовывайте соблюдать в процессе работы технику безопасности. Процесс подключения люстры к электрической сети нужно производить только в критериях отсутствия напряжения в данной сети.
Сейчас для вас знакомы все тонкости процесса подключения люстры в домашних критериях. Следуя нашим инструкциям, вы просто можете привнесети в свое жилье частицу, пусть и искусственного, но света.
Как подключить трехклавишный выключатель с розеткой в одном корпусе

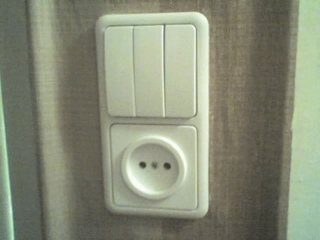

Трехклавишный выключатель с розеткой подходит для управления освещением (к примеру, ванной и туалетной комнат) из коридора или для применения в комнате, где эксплуатируются сразу несколько осветительных устройств. Дабы обеспечить отсутствие сбоев в электросети, монтер должен знать, как верно подключить тройной выключатель с розеткой.
Использование, достоинства и методы применения
Розетка с 3-мя выключателями имеет более сложную схему подключения, чем обычный переключатель света, так как к люстре либо светильнику направляются сразу три контакта. Все же, внедрение такового блока имеет ряд преимуществ:
- компактность и функциональность – корпус содержит несколько устройств;
- управление освещением в примыкающих помещениях;
- экономия электроэнергии;
- возможность использовать комбинированное освещение;
- простота регулирования интенсивности света.
При подключении нулевой рабочий кабель направляется из распределительного устройства в розетку, а фазный провод идет от перемычки выключателя.
Виды устройств
Выключатель 3 клавишный с розеткой выпускается в широком ассортименте дизайнерских решений, есть возможность подобрать вариант, подходящий дизайну помещения, куда планируют подсоединить устройство. По аспекту места размещения, для которого предназначен устройство, продукция делится на проходные виды, размещаемые в коридоре либо на лестничной площадке, и созданные для управления люстрой и устройствами локальной подсветки, находящимися в одной комнате. Некоторые выключатели снабжены индикаторами, которые могут припоминать о пылающем свете либо демонстрировать размещение осветительного прибора в темноте.
Выбирая подходящую модель, необходимо оглядеть ее на предмет наличия физических изъянов, царапин, потертостей. Во время переключения кнопки должны издавать щелкающие звуки. Если процесс происходит беззвучно, это гласит о выходе из строя самозажимных лемм, созданных для закрепления подсоединяемых кабелей.
Особенности подключения
Сам блок подключают так же, как вариант с 2-мя либо одной кнопкой. Кабель питания подключают к входу выключателя, а жилы протягивают к трем лампочкам. У розетки есть свой ноль, она не связана с выключателем, но у них есть общая фаза. Нулевые рабочие провода (и от розетки, и от лампочек) направляют к коробке рассредотачивания, а фазный провод ведут к объединяющему контакту у входа устройства. Кабели освещения помещают на изолированных колодках, напряжение с которых поступает на лампы. Кончики жил зачищают от изоляционного материала на 1 см.
Располагают выключатели на стенке вертикально, в большинстве случаев вблизи с дверной коробкой. Под блок можно сконструировать нишу с распорными элементами и рамочным обрамлением. Распределительное устройство обустроено 5 соединениями, при всем этом заземление идет на розетку. Для устройств с металлическими элементами нужно поставить под винт защитное соединение, охраняющее от токового удара.

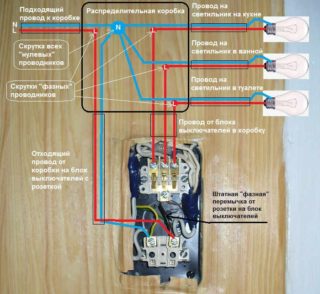

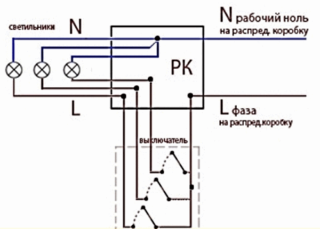

Схема подключения трехклавишного выключателя с розеткой
Схема часто располагается в прилагаемой к устройству аннотации. Для тройного выключателя, независимо от наличия либо отсутствия розетки, она имеет типовой вид. К нулю подсоединяются нулевые кабели (3 штуки) от осветительных приборов, а один проводник направляется к розетке. В квартирах высотных домов от стены идут только фазные кабели, а нуль ведут конкретно к осветительному устройству. При игнорировании этого правила люстры и бра будут всегда находиться под напряжением – тогда у жильца появляется угроза получить токовый удар даже при выполнении обычный процедуры замены лампочек. У моделей, имеющих розетку, имеется дополнительный нуль.
К переключателю при отсутствии розетки ведут 4 кабеля, при наличии – 5.
В квартирах с планировкой русских времен расположить коробку с 3-мя кнопками можно исключительно в месте стыка санузла, прихожей и кухни. Дабы поставить его в спальне либо гостиной, будет нужно отчасти поменять размещение проводки. Для выполнения этой работы лучше пригласить проф электрика.
При намерении подключать все выключатели без помощи других, в жилой комнате такового дома можно поставить только устройство с одной либо 2-мя клавишами.
Способы подсоединения
Подсоединение трехкнопочного выключателя можно производить, используя распределительную коробку либо обходясь без нее.

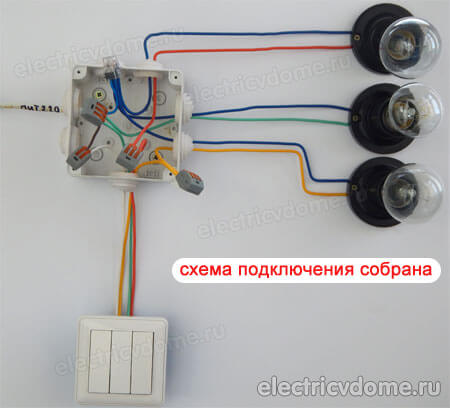

При помощи распределительной коробки
Сначала, будет нужно разобрать и снять со стенки прежний выключатель, почистить нишу и проверить состояние проводки. Из стенки должна выходить пятерка проводов. Сейчас необходимо обесточить квартиру, расправить провода, после чего навести на них питание. При помощи индикаторной отвертки либо другого устройства, обращая внимание на расцветку изоляционного материала, отыскать фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Другие три провода ставят на надлежащие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.
Без распределительной коробки
При прямом подключении после ликвидации старенького блока из стены будет торчать 8 проводков. Необходимо направить внимание на цвет их изоляции. Если провода покрашены идиентично, необходимо вырубить в квартире ток, потом расправить провода, укладывая их в пространстве так, дабы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и отыскивают индикатором фазу (двухжильный кабель). Его необходимо пометить изоляционной лентой, за ранее обесточив линию. Позже отыскивают ноль. Из оставшейся шестерки проводов, идущих на подключение 3 осветительных устройств, необходимо выделить фазные и нулевые. Фазу для каждого осветительного прибора совмещают с N, идущим от коробки рассредотачивания, а на розеточный контакт подают нуль. N ведут на розетку, он перебегает на 3 устройства. L от щита соединяют с розеткой. Другие проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их нужно скрыть в блоке устройства с розеткой.
Ошибки при монтаже
При подключении трехклавишного выключателя с розеткой в одном корпусе вероятны неверные деяния, вследствие которых осветительные приборы могут не врубаться. К распространенным случаям относятся:
- Неработающий выключатель при исправной розетке – показывает на то, что мастер спутал фазовый и нулевой провода. Необходимо проверить конструкцию индикатором и внести требуемые конфигурации.
- Две кнопки не работают до нажатия на третью – признак того, что фазу запустили к выходу третьей кнопки, а не к основному входу.
Не следует подсоединять в розетку тройник – ее контакты не рассчитаны на высочайшее напряжение, устройство может не делать работать.
