Как подключить выключатель с 2-мя кнопками? Знатокам и экспертам этот вопрос покажется доверчивым, но наша статья не для них, а для начинающих. Вкупе с тем, материал носит ознакомительный нрав, потому если вы сомневаетесь в собственных силах, лучше все-же обратиться к спецу.
Даже самый обычный, стандартный выключатель с 2-мя кнопками имеет еще больше вариантов применения, чем его аналог с одной кнопкой.
Возможность включать две электрические цепи одним приспособлением можно использовать в разных целях. В конечном счете, такие устройства позволяют выполнить процесс управления освещением в жилых и производственных помещениях более комфортным и оперативным.
Установить двухкнопочный выключатель можно своими руками, если иметь даже исходные познания и умения по электромонтажу и неопасному воззванию с электрическим током.
Достоинства применения выключателя с 2-мя кнопками
Установка этого приспособления дает возможность решать различные задачи по организации освещения:
- Включать различное количество лампочек в люстре;

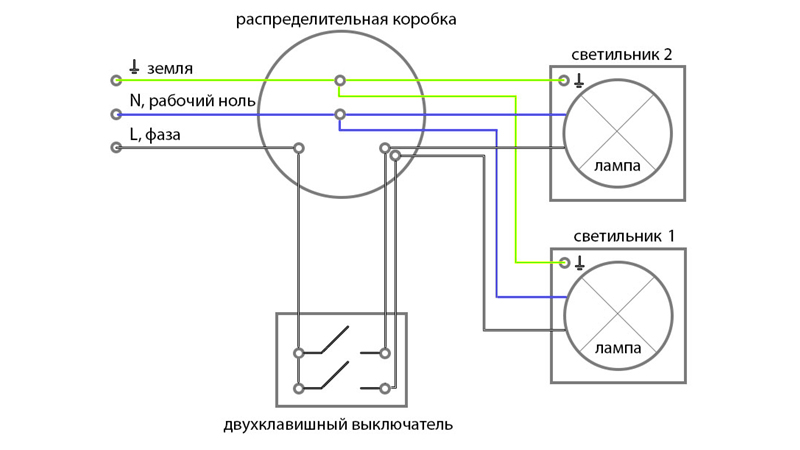

- Управлять 2-мя светильниками одним устройством;
- Держать под контролем освещение в различных комнатах из 1-го места.
Дабы подключить люстру к двухклавишному устройству не надо владеть какими-то особыми познаниями. В данном случае схема не намного труднее, чем вариант, когда применяется выключатель с одной кнопкой. Но для того, дабы верно выполнить установку выключателя с 2-мя кнопками, лучше заблаговременно спланировать размещение осветительных приборов, схему подключения, зафиксировать главные моменты на бумаге.
Перед подключением.
Сначала нужно создать трассировку, беря во внимание положение окон, дверей, труб и других инженерных сетей. Положение проводов и выключателя света можно нанести прямо на стенку для наглядности. Следует учитывать уже проложенные кабели для других потребителей. Нужно подобрать подходящее сечение провода.
Непременно отключаем квартиру от электроснабжения при помощи автоматов на входном щитке!

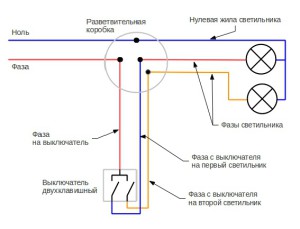

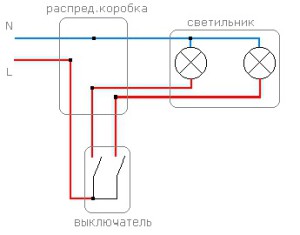

От распределительной коробки к выключателю прокладываем провод фазы и закрепляем его на клемме, которая имеет соединение со всеми контактами. От люстры тянем трехжильный провод. Две жилы – это фазы, одна – «ноль». Фазные концы заводим по штробе к выключателю, нулевой – к распаечной коробке.
Для удобства используйте кабель с различным цветом изоляции. Жила голубого цвета – это «ноль», фаза может быть любого другого цвета. Для монтажа электрической проводки в жилых квартирах мы советуем тонкий кабель марок ВВГ-П либо ВВГнг-П, также круглый кабель NYM.
Если в наличии только провод с одинаковой расцветкой изоляции, либо имеется древняя проводка с 3-мя жилами, необходимо узнать размещение линий «ноля» и фазы. Мы имеем три провода, которые торчат из потолка, обратные концы подсоединены.
Подаем питание и включаем обе кнопки выключателя. Индикатор зажигается при прикосновении к фазам. Маркером либо изолентой отмечаем «ноль».
До того как возобновить работы, непременно вновь отключаем подачу электричества!

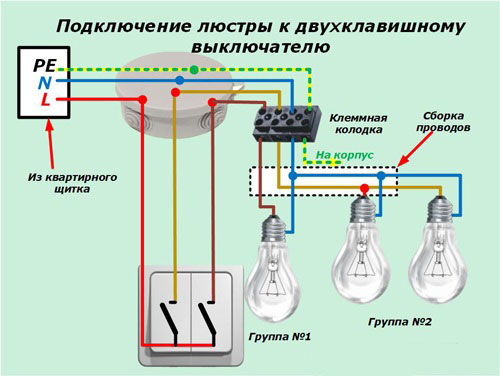

От каждого рожка люстры выходит по паре проводов: синего и кофейного цвета. Расцветка может быть и другой. Берем все провода синего цвета (должно получиться по одному от каждого рожка) и скручиваем в один жгут, это «ноль».
Оставшиеся провода делим на две группы (это фазы) и скручиваем в два жгута. Если люстра с 4-мя лампочками, можно скомпоновать их как 1+3 либо 2+2, 5 рожков можно сгруппировать как 1+4 либо 2+3.
У нас вышло три скрутки. Лучше их облудить. Сейчас соединяем скрутки с проводами на потолке. Лучше применять клеммные колодки либо клеммники Wago. Это комфортно, накрепко и неопасно.

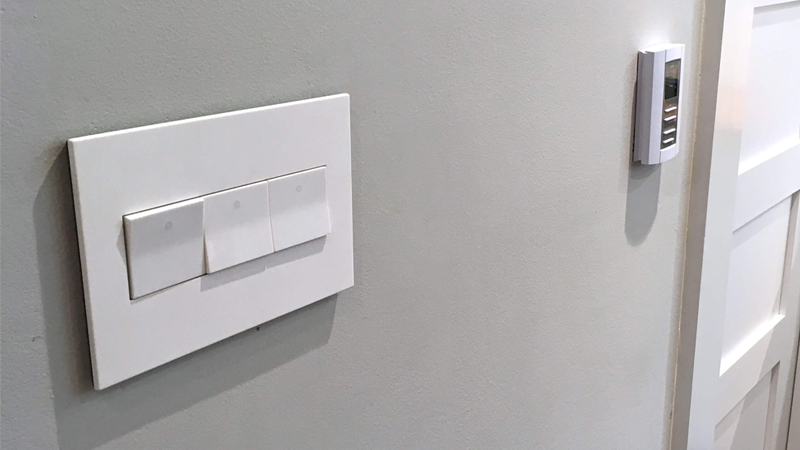

Подключение выключателя с 3-мя кнопками осуществляется аналогично, только будет нужно четырехжильный провод. Три жилы – это фазы, а 4-ая – «ноль». Трехклавишный выключатель дает больше вариантов при подключении люстр с 4-мя и поболее рожками.
Как подключить выключатель с 2-мя кнопками: полная аннотация
В электрических системах, которые используются для освещения помещений, применяются двухклавишные выключатели света. На это повлияла их многофункциональность.
Хоть какому человеку, обладающему простыми способностями работы с инвентарем, можно без помощи других разобраться, как подключить выключатель с 2-мя кнопками.
Пошаговое описание подключения выключателя

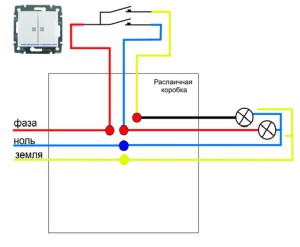

По собственному устройству двухклавишный выключатель состоит из 2-ух одноклавишных, которые совмещаются общим корпусом. Провода подсоединяются к нему с помощью 3-х соединительных зажимов. Подключение будет выполняться трехжильным проводом. В цепи переменного тока выключатель устанавливается всегда на разрыве фазы.
Как верно избрать место для установки
Гнездо устройства обычно устанавливается поблизости двери, на расстоянии 10-20 см от наличника. На высоте от пола приблизительно 80 см. При выборе высоты необходимо основываться на среднем росте взрослых членов семьи. Выключатель света не должен быть закрыт мебелью либо открытой дверью. Обычно он размещается с той стороны, где расположена ручка при закрытой двери.
Выключатели для ванной, туалета и кладовой инсталлируются в коридоре. Для помещений с завышенной влажностью и пыльностью, требуются выключатели имеющие влагозащищенность. Такие модели есть у производителя Legrand.
Подготовка к подключению
До монтажных работ, будет нужно приготовить нужные материалы:
- трехжильный провод с сечением 1,5 мм;
- клеммные колодки;
- изолента.
Из инструментов стоит приготовить:
- штыковую, крестовую и индикаторную отвертки;
- плоскогубцы с изолированными ручками;
- канцелярский ножик, которым можно зачищать изоляцию.
Этого довольно для высококачественного проведения монтажных работ. Дальше следует оглядеть подведенный к месту подключения кабель. Если он не найден, придется проложить проводку для осветительного прибора. К избранному для монтажа двухклавишного осветительного прибора месту, должны подходить два параллельных фазовых провода (изолированных карим либо белоснежным изолятом) от обеих линий освещения.
Нулевые жилы с изоляцией синего цвета, должны уйти от лампы на электрический щиток, объединившись в конце в единый провод. К устанавливаемому выключателю должен подходить только один фазовый провод.
Принципиально! Из установочной коробки выходит три провода, их длина не должна превосходить 10 см. Если они длиннее их следует обрезать резцами на пассатижах.
Маркировка электропроводов

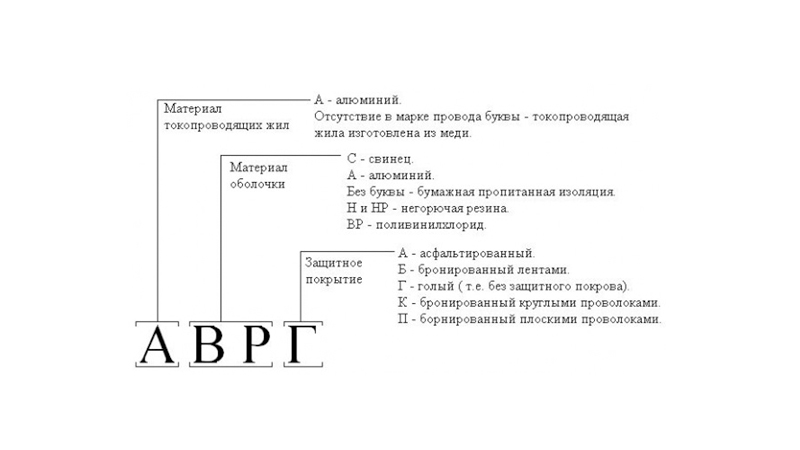

Каждый электрический кабель применяется для определенных целей. Дабы их распознать, была сотворена особая система обозначений. С этой целью используются: буковкы, числа и цвета. Сначала разглядим буквенное обозначение шнуров, которые используют при установке:

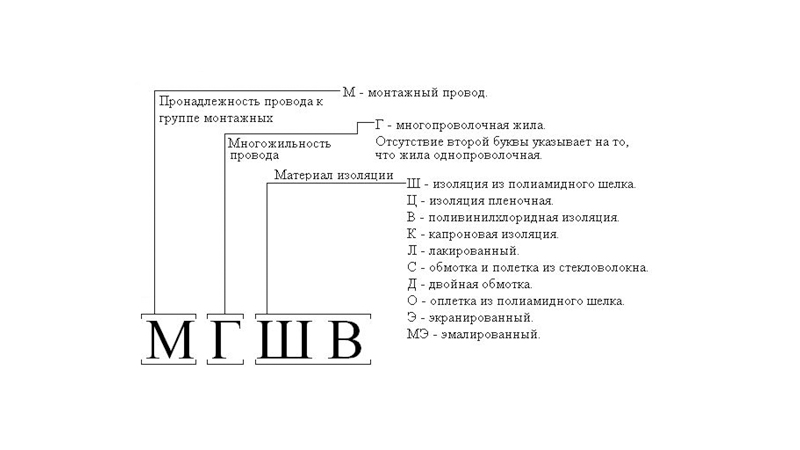

Также существует маркировка монтажных проводников:

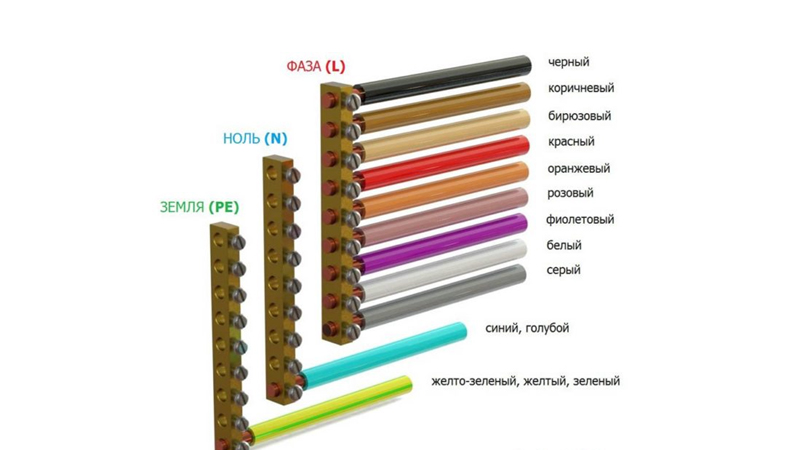

Благодаря цветовой маркировке шнуров, возникает возможность точно обозначить каждый тип проводника. Цвет изоляционного покрытия жилы дает возможность найти ее предназначение в группе из нескольких проводников, что позволяет ускорить работу с коммутацией и монтажом.
Если проводка проведена, а маркировка отсутствует, тогда следует найти ноль и фазу, и на концах жил обмотать изоленту соответственного цвета.
Как верно идентифицировать проводники

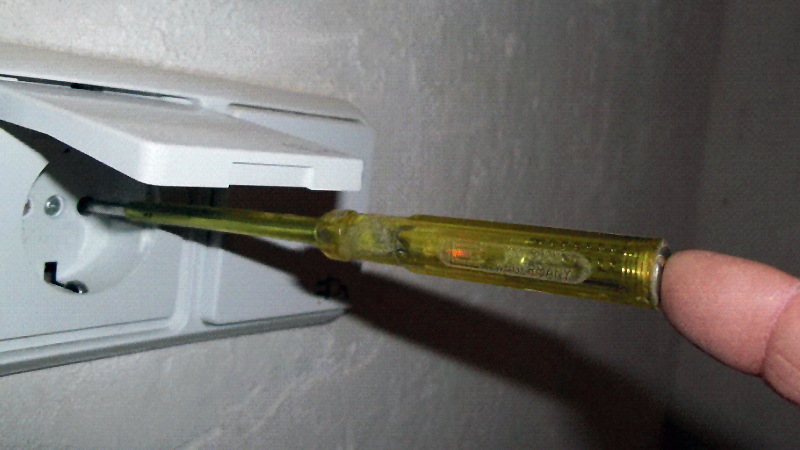

При выполнении работ по подмене либо подключению выключателей пригодиться сначала найти фазу и ноль. Устройство, который специализирован для поиска ноля и фазы именуют индикатором. Таковой пробник состоит из:
- диэлектрический корпус;
- резистора;
- неоновая лампочка снутри корпуса.
Принципиально! Перед проведением действий по выявлению фазы и ноля нужна обесточить проводку.
Будет нужно зачистка обоих проводов от поверхностного слоя изоляции на 1-2 см. После зачистки проводки разводят в различные стороны, дабы при подаче напряжения, не вышло недлинного замыкания, вследствие их соприкосновения.
Потом следует включить вводный автомат и подать напряжение на провода. Пользуясь индикаторной отверткой, нужна по очереди прикоснуться к проводам ее железной частью. При всем этом палец должен дотрагиваться к железному наконечнику индикатора. Если неоновая лампочка начнет светиться, означает, индикатор коснулся фазного провода. Соответственно 2-ой провод нулевой.
Если же проводка в доме выполнена 3-мя проводами, означает, находится не только лишь фаза и ноль, но к тому же заземляющий провод. Все также при помощи пробника можно вычислить фазу, а вот распознать ноль и заземление с ее помощью не получится.
Для этого нужно пользоваться мультиметром. На нем включают спектр 220 вольт и больше. Потом берут два щупа и одним из них прикасаются к фазе, а другим к одному из проводников, смотрим на значение мультиметра. Потом повторяем операцию с другим проводом.
Когда два щупа объединятся на фазе и ноле, то устройство покажет напряжение 220В, в другом случае показания мультиметра будут существенно ниже.
Демонтаж старенького выключателя
Дабы совершить демонтаж выключателя пригодиться выполнить следующие деяния:
- обесточить помещение методом выключения вводного автомата;

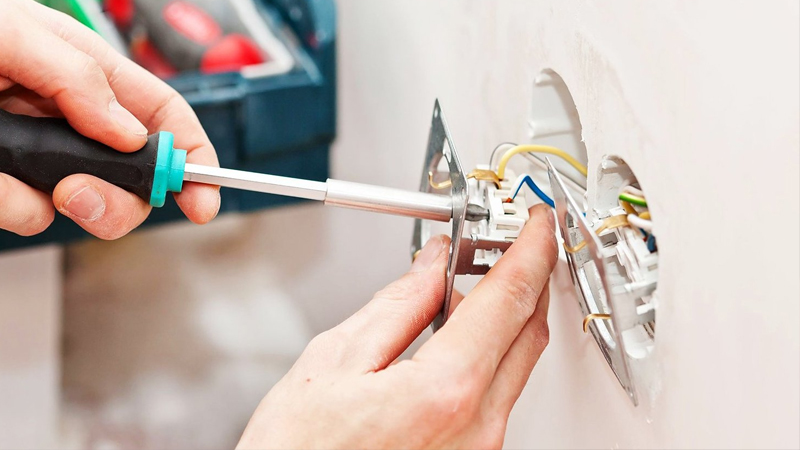

- для того дабы вытащить из стенки регулятор света, необходимо для начала достать его кнопки. При надавливании на них по краям, они просто отщелкиваются;
- снять рамку выключателя;
- достать из стенки механизм. Следует вывернуть два маленьких болта, которые вкручены по краям сердцевины, помещенной в подрозетник. Таким макаром, ослабив удерживающие пластинки, механизм с легкостью вынимается;
- отсоединить токоведущие проводники. Для этого разжимают клеммы и извлекают провода. При всем этом необходимо смотреть за тем, дабы не повредилась на них изоляция;
Выключатель демонтирован, можно приступать к ремонту или монтажу нового.
Установка при закрытой (открытой) проводке
С открытой проводкой все относительно просто, так как жилы снаружи и беглым взором можно обусловиться с местом крепления выключателя с 2 кнопками.
Сами переключатели для проводки открытого и укрытого типа отличаются и снаружи и по конструкции:
- устройства для выключения/включения, которые будут укрыты в стенке, размещаются в специально выдолбленной нише. Его механизм будет размещен в диэлектрическом подрозетнике. Таковой пластмассовый стакан следует получать раздельно и выбирать зависимо от материала стенки;
- дабы произвести правильное подключение переключателя при открытом типе проводки, придется приобрести устройство содержащее плоскую пластиковую либо железную площадку. Такая пластинка крепится покрытым цинком шурупом к древесной стенке, а к кирпичу и бетону – дюбель-гвоздями.
Установка проходит по аналогии при обоих типах проводки:
- укрепляют подразетник;
- создают подключение выключателя: соединяют токоведущие жилы и командный орган;
- устройство фиксируют на пластинке либо в стакане;
- крепится корпус и кнопки.
Как соединить электрические провода
Электрический контакт в местах соединений должен соответствовать следующим принципам:
- надежность, без дополнительных сопротивлений. Сопротивление целого кусочка провода должно быть выше, чем у соединяющего контакта;
- должен быть крепким, дабы выдерживать механические растяжения.

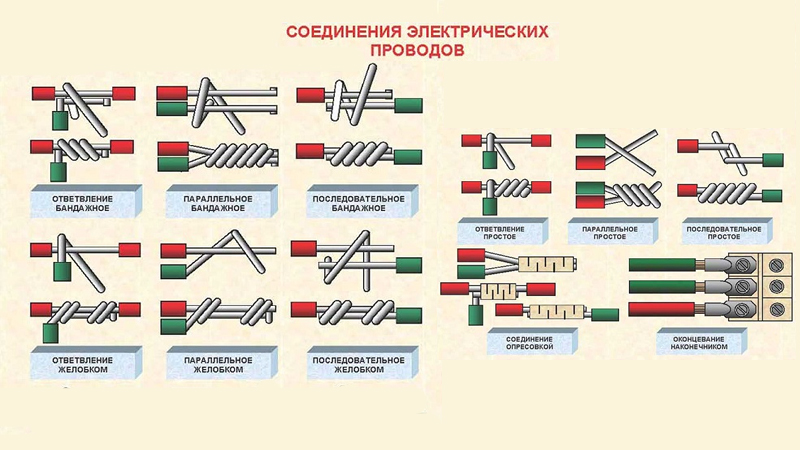

Существует несколько фаворитных методов, позволяющих отменно соединить провода:
- скруткой. Самый нередко применяемый метод, так как является самым обычным. Для этого необходимо два провода высвободить от изоляции и скрутить. Изолируется место скрутки обычной изолирующей лентой ПВХ. Допускается внедрение колпачков для скрутки, которые накручиваются на провода, тем изолируя их. Но неприемлимо скручивать колпачком провода из разнородных металлов;
- пайкой. Таковой подход просит значимых издержек по времени, но является более надежным, так как обеспечивает контакт с малым сопротивлением и требуемой механической прочностью;
- клеммная колодка – получила обширное использование, вследствие того что очень комфортна в применении. Представляет собой медные зажимы в пластиковом корпусе.
Схема подключения. Пошаговые деяния.
Для описания монтажа выключателя будет нужно поделить два вида проводки – открытый и закрытый. В каждом варианте есть свои аспекты.
Для проведения монтажа при открытой проводке будет нужно:

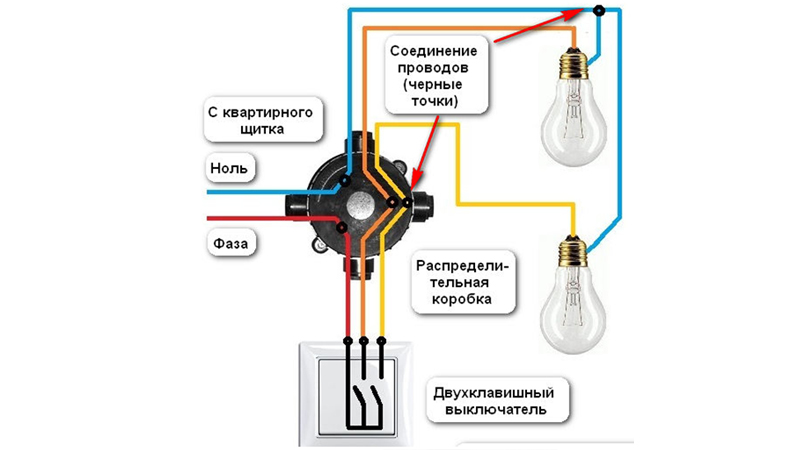

- прежде всего отключить напряжение от электросети и вывести к месту монтажа все нужные провода: фазный провод из распределительной коробки и два провода от каждой группы осветительных приборов;
- из выключателя вынимаются кнопки и механизм;
- у рабочей базы сверху на торце имеется два отверстия для ввода проводов идущих от освещения. С другой стороны, снизу, одно отверстие, созданное для фазы. За ранее зачистив концы проводов, их вводят в дырочки и закрепляют;
- после того как база выключателя будет подключена к электроцепи, ее приставляют к стенке и прикручивают;
- потом короб крепится лицевая часть выключателя, кнопки и включают вводный автомат.
Установка выключателя при закрытой проводке:
- все провода следует подводить по каналам в стенке, которые штробят перфоратором со специальной лопаткой либо штроборезом. Также скрывают и распределительные коробки;
- для выключателя просверливают нишу, в которую вставляется пластмассовый стакан. Он фиксируется на гипсовый раствор. Выключатель монтируют в эту нишу;

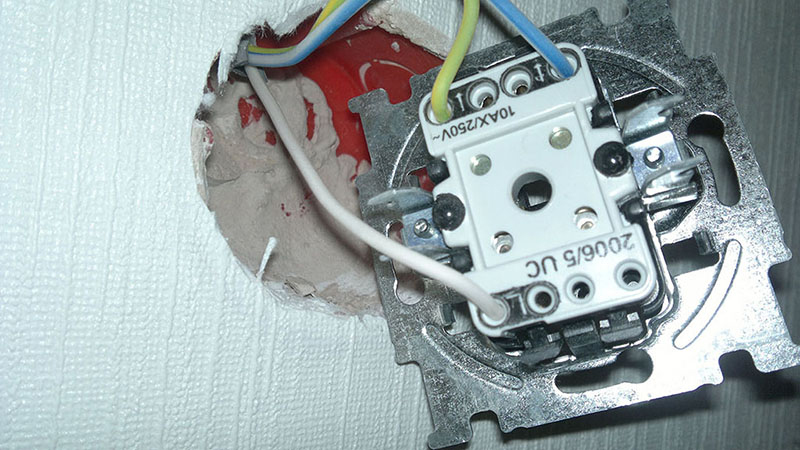

- также снимаются переключатели с рамкой, вводятся проводники. Два проводника фазы подключаются к подходящим контактам выключателя. После этого их проводят к распределительной коробке и подводят проводку к светильникам;
- нулевую жилу соединяют с такими же жилами осветительных приборов. Фазы, отходящие от выключателя, соединяют с проводами фаз источника употребления;
- установить рабочую базу устройства в стакане. Для этого закручивают два боковых болта в стены стакана;
- установить на начальную позицию кнопки и лицевую часть.
Принципиально! К выключателю подводят только фазу, нулевую жилу подсоединять категорически запрещено.
Как верно подключиться к системе электроснабжения
Найти что проводка проведена, можно по наличию проложенного кабеля. При однофазовом питании будет применен трехжильный, а при трехфазном – пятижильный кабель. Одним из проводов (карий либо красный) будет фаза, 2-ой (синий) – ноль и желто-зеленый защитный провод (земля).
После установки всех нужных частей, следует проверить работоспособности системы освещения.
Советы электриков
Для того что бы избежать нередких замен выключателей, лучше сходу приобрести более высококачественный вариант, к примеру таковой известной марки Легранд. У них сердцевина хоть и пластмассовая, но, специально обработана и негорючая.
У выключателя должен быть неплохой контакт и фиксация кнопок при выключении. По своим качествам, приборы, внутренняя часть которых исполнена из керамики, намного лучше чем из пластмассы.
Внедрение выключателя с 3-мя кнопками оправдано, если управлять нужна огромным количеством зон освещения, либо многоуровневым освещением.
Сперва необходимо обусловиться с типом выключателя, который будет устраивать все аспекты помещения. Учесть его размещение, дабы не растрачивать позже время на поиски в темноте.
До монтажных работ, следует пристально изучить предлагаемые аннотации по установке выключателя. Беря во внимание, что работа будет связана с электрикой, не помешает правильно расценить свои силы и познания. В неприятном случае, лучше пригласить проф электрика.
Как подключить выключатель с 2-мя кнопками аннотация
Электромонтаж выключателей с 2-мя кнопками – это отдельная область техники и она, так же как и другие направления, продолжает интенсивно развиваться. Так, повсевременно создаются новые модификации и совершенствуются уже имеющиеся конструкции электрических устройств. Дальше мы разглядим как подключить выключатель либо розетку.

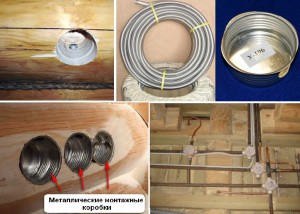

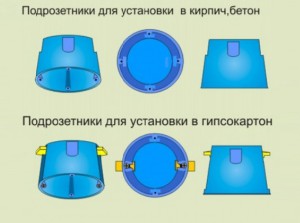

При сокрытом монтаже установку создают в универсальные монтажные коробки, которые выполняются в большей степени из пластмассы. С оборотной стороны коробки размещаются заглушки, которые можно просто удалить. Они рассчитаны на введение проводов различного поперечника и трубок, выполняющих функцию защиты.
Подключение в полые стенки
Если встал вопрос, как подключить розетку либо выключатель в полую стенку, то для этого предусмотрены особые коробки, которые снабжены винтами с лапками.
Средством них осуществляется фиксация того либо другого устройства на поверхности стенки. Отверстия сверлятся дрелью. Насадку выбирают в согласовании с поперечником коробки. С ним должен совпадать поперечник режущей части насадки.
Как подключить выключатель с 2-мя кнопками в бетонные стенки

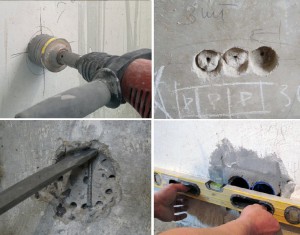

Если подразумевается установка коробки в бетонные стенки, то подводка к ней делается средством каналов, которые делаются стеновых панелях, либо через пластмассовые гофротрубы, уложенные в штробы.
Фиксация коробки делается с помощью обыденного цементного либо гипсового раствора. Для этой же цели можно применять особый клей. А вот что касается алебастра, то его использовать не нужно, так как при высыхании его объем возрастает.
Подключение выключателя с 2-мя кнопками в древесной стенке
В данном случае с помощью шурупов делается отверстие, а в него уже устанавливается коробка. По окружности коробки размещаются заглушки либо особые эластичные мембраны, созданные для герметизации участков ввода проводов. Может быть соединение коробок в блоки.
Российский рынок предлагает большой ассортимент продукции компании ABB и Busch-Jaeger Electro, также Spelsberg, Legrand, Simon и Brichino.
Многие современные модели имеют пружинное (безвинтовое) подсоединение контактов. Естественно, что в данном случае подключение выключателя либо розетки осуществляется более проще. А для обеспечения коммутации 2-ух проводников, в большинстве розеток инсталлируются особые парные клеммы. Они комфортны в случае, если делается параллельное подключение нескольких розеток в одном блоке.
Новые модели выключателей имеют специальную форму контактов, что позволяет производить выключение стремительно, без средних положений.
Посреди более знатных производителей данной продукции выделяют компании ABB, Kopp, Spelsberg, Legrand, Simon и Brichino. Цена их изделий колеблется от от 5 до 50$.
