До того как гласить о соответствующих особенностях проходного выключателя, правилах монтажа и подключения, нужно обусловиться, зачем он предназначен, что его отличает от других типов схожих изделий, созданных для коммутации электрических цепей. Проходной клавишный выключатель служит для обеспечения способности включения освещения в одной точке, с возможностью выключения в другой.
Например, с его помощью свет в спальню можно включить с помощью включающего устройства, размещенного у входной двери помещения, а выключение произвести средством другого, который будет размещен в конкретной близости у кровати. Обобщая вышеизложенное, можно сказать, что проходные выключатели созданы для сотворения критерий, созданных для удобства управления сетями освещения.
Конструктивные особенности и принцип деяния
Обычный одноклавишный выключатель имеет в собственной конструкции всего одну пару контактов, замыканием-размыканием которых обеспечивается подача тока к потребителю. У изделий данного типа коммутационный механизм состоит из 3-х контактов, из которых один выполнен в подвижном выполнении, а два других в недвижном.
Для того дабы осознать смысл, заложенный в принцип идеи проходного выключателя, нужно для наглядности собрать простейшую действующую схему освещения, в многофункциональные особенности которой будут заложены варианты включения и выключения освещение из 2-ух разных точек.
Схема подключения
Для того, дабы собрать такую схему с внедрением переходного выключателя пригодятся следующие комплектующие элементы и инструмент:
- Выключатель проходной одноклавишный – 2 шт.
- Осветительный прибор ламповый – 1 шт.
- Провода электрические одножильные – 5 шт.
- Индикатор напряжения однофазовый – 1 шт.
- Пассатижи комбинированные – 1 шт.
- Отвертка (плоская либо крестообразная) – 1шт.
- Ножик монтерский – 1шт.
В качестве источника напряжения для собираемой схемы могут служить клеммы на шинах распределительного устройства либо розетка питания. При помощи индикатора напряжения определяем рассредотачивание фазного и нулевого провода на клеммах источника, после этого снимаем с него напряжение.
Внимание! Все последующие монтажные работы можно будет создавать, только после проверки электрического оборудования на предмет полного обесточивания!
До того как начать собирать схему, нужно обязательно соблюдать золотое правило электромонтажа о том, что установка выключателей для разрыва цепей в однофазовых сетях, делается строго на фазном проводе. Исходя из требований этого правила, производим следующие подключения:
- Нулевую точку источника питания подключаем к одному из зажимов на патроне лампы (Св) проводником, который будет обозначен на схеме под номером 1.
- Соединяем между собой две пары недвижных контактов (НК1 – НК4) перемычками под номерами 3 и 4.
- Проводом номер 5 подключаем свободны зажим на патроне с подвижным контактом (ПК2).
- В окончание сборки устанавливаем перемычку 2 между фазой источника питания и ПК1
В итоге сделанных подключений будет собрана сеть освещения, обеспечивающая возможность включения-выключения освещения из 2-ух точек. В формате электрической схемы собранная цепь будет смотреться следующим образом.

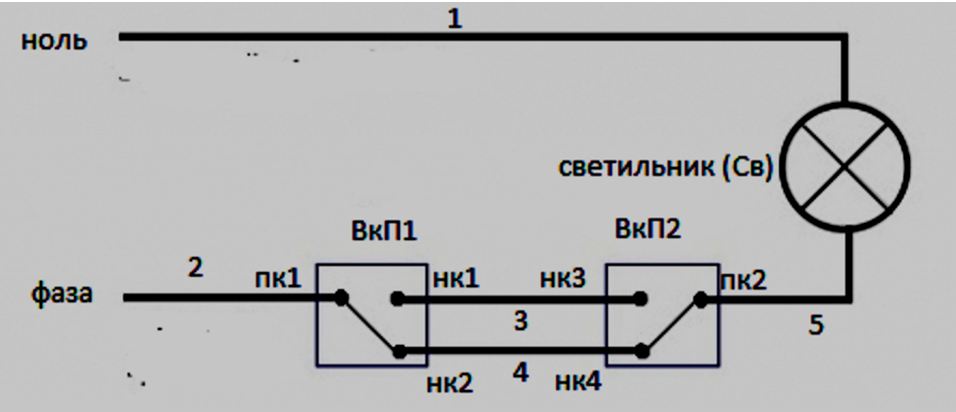

Обозначения на схеме:
- ВкП1-2 – проходные одноклавишные выключатели.
- ПК1-2 – подвижные контакты.
- НК1-4 – недвижные контакты.
- Св – осветительный прибор.
Как работает схема
Наличие схемы позволяет проследить процесс обтекания током потребителя электроэнергии при разных положениях исполнительного механизма и совсем осознать принцип ее работы.
- Для того дабы включить свет, нужно с помощью кнопки Вкп1 подвижный контакт ПК1 замкнуть с недвижным НК2, прямо за этим действием начнется обтекание током электролампы по маршруту: фаза – питающий фидер 2 – ПК1 – НК2 – перемычка 4 – НК4 – ПК2 – провод 5 – осветительный прибор – фидер 1 – ноль. Осветительный прибор работает.
- Для того дабы потушить свет уже из другой точки, нужно конфигурацией положения кнопки ВкП2, разомкнуть его подвижный контакт ПК2 и недвижный НК4, итоге произойдет разрыв цепи лампы. При таком положении исполнительного механизма Вкп2 замкнутся ПК2 – НК3, которые обеспечат готовность еще одного включение освещения от выключателя ВкП1.
Типы выключателей и технические требования к ним
Проходные выключатели, как и все изделия, созданные для коммутации однофазовых электрических цепей, выпускаются 2-ух типов:
- Для открытой проводки.
- Для сокрытой проводки.
Конструкции каждого типа имеют свои конструктивные особенности и исключают взаимозаменяемость. Потому до того как выполнить выбор, нужно твердо обусловиться с типом проводки, где они будут устанавливаться.
Каждое коммутационное устройство имеет номинальные свойства, как по величине, так и по токовой нагрузке. Для изделий общего предназначения допустимое напряжение должно соответствовать 250 Вольтам, лучше будет, если номинал токовой нагрузки будет в границах 10 Ампер.
Все электрическое оборудование, которые планируется устанавливать вне помещений либо в местах, не исключающих попадания на них воды, непременно должны быть брызгозащитного выполнения.
Приобретая изделие в торговых сетях, нужно пристально произвести его наружный осмотр, на предмет трещинок, сколов и других изъянов, также проверить работу исполнительного механизма. Ход кнопки должен быть плавным, нажатие на нее должно сопровождаться соответствующим щелчком.
Всегда найдутся скептики, которые будут пенять на то, что система освещения, собранная с применением проходных выключателей усложняет процесс монтажа, который востребует завышенного расхода проводки с другими сопутствующими материалами. В данном случае целенаправлено ставить вопрос рациональности. Допустим, человек входит в темный подъезд и включает свет, который зажигается на всех площадках. Поднявшись на свой этаж, он щелкает переходным выключателем, и освещение всего подъезда отключается. Во-1-х, это очень комфортно, а во-2-х, неплохой вклад в экономию электроэнергии, что очень животрепещуще в критериях деяния программы по установке общедомовых счетчиков.
Схема подключения проходного выключателя
Создатель: Евгений Живоглядов.
Дата публикации: 18 февраля 2015 .
Категория: Статьи.
Управление освещением с 2-ух мест – мысль не новенькая, но интенсивно применяющаяся и в наши деньки. Для ее реализации применяются проходные выключатели.
Чем отличается проходной выключатель от обыденного выключателя?
Если поглядеть на проходной выключатель со стороны, то никаких наружных различий вы не отыщите. Существенное и единственное отличие таких выключателей от обычных, кроется снутри их конструкции.
У обыденного однополюсного одноклавишного выключателя в конструкции установлены два контакта, недвижный и подвижный. Подвижный контакт приводится в движение кнопкой, которую мы жмем рукою, и замыкается с недвижным контактом. Тем замыкается электрическая цепь и на лампу подается питающее напряжение. Есть также конструкции двухполюсных одноклавишных выключателей на самом деле выполняющих ту же самую функцию, что и предшествующий. Его отличие заключается в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Изготовлено это для улучшения безопасности.
Набросок 1. Принципная схема подключения однополюсного и двухполюсного одноклавишных выключателей
У проходного выключателя имеется два недвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из недвижных. При нажатии кнопки и переводе ее из 1-го положения, к примеру, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. Другими словами у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, как переключатель. Потому в технической литературе и в каталогах производителей верно он именуется – переключатель. К примеру: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете брать выключатели для сборки схемы управления с 2-ух мест.
Не считая однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты осознания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно почаще употребляется посреди людей.
Где применяется схожая система управления освещением?
Более нередко рассматриваемая система управления освещением применяется в публичных и производственных помещениях, а конкретно: в длинноватых коридорах, туннелях, проходных комнатах, другими словами в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели инсталлируются вблизи с дверьми.
Если гласить о жилых помещениях, то местом установки проходных выключателей могут быть, к примеру, входная дверь в комнату и место на стенке вблизи с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный вблизи с дверью, а устроившись на кровати, не вставая сумеет его выключить вторым проходным выключателем расположенный вблизи с кроватью.
С помощью проходных выключателей можно управлять как одним светильником либо лампой, так и их группой. Для каждого варианта используются различные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Основная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и понижение издержек на электроэнергию.
Подключение проходного одноклавишного выключателя
На рисунке 2 показана принципная схема подключения проходных выключателей созданных для управления одной лампой либо одной группы ламп с 2-ух, удаленных друг от друга, мест. Как вы уже, наверняка, сообразили, что у однополюсного проходного выключателя имеются два недвижных и один перекидной контакт. На перекидной контакт 1-го из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Недвижные контакты первого выключателя объединятся 2-мя отдельными проводниками с 2-мя недвижными контактами второго выключателя.
Набросок 2. Принципная электрическая схема подключения проходного выключателя с одним полюсом и одной кнопкой
На схеме положение перекидных контактов обоих выключателей идиентично, что соответствует, к примеру, опущенному положению их кнопок. Электрическая цепь при всем этом разомкнута. Если мы нажмем кнопку первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если сейчас надавить кнопку второго выключателя и также поменять его положение, то цепь вновь окажется разомкнутой и лампа погаснет.
Для более приятного представления о том, как делается соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленоватого цвета есть не что другое, как распределительная коробка, снутри которой делается соединение проводов. Кругляшки снутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами либо винтообразным соединением. Все другое я думаю и так понятно.
Набросок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

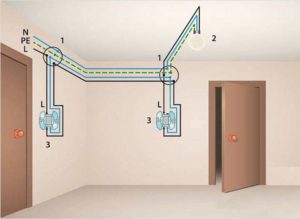

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в данном случае осуществлено в 2-ух распределительных коробках 1 установленных над проходными выключателями 3. Изготовлено это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до наиблежайшего к нам выключателя пришлось бы прокладывать еще два провода. Если б питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без излишних издержек проводов.
Тут: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.
Набросок 4. Пример выполнения схемы управления освещением с 2-ух мест с помощью проходных однополюсных одноклавишных выключателей

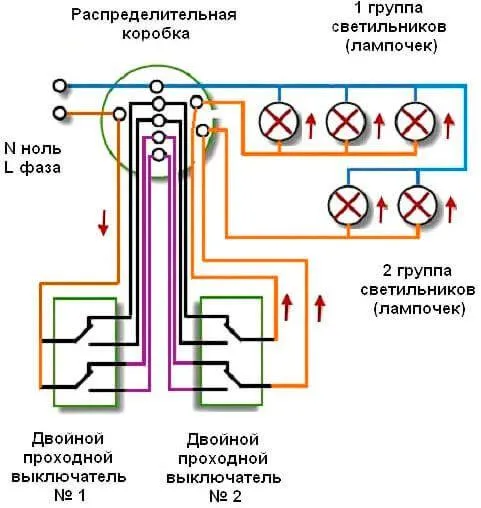

Подключение проходного двухклавишного выключателя
Электрическая схема проходного двухполюсного двухклавишного выключателя подобна электрической схеме однополюсного одноклавишного проходного выключателя. Отличие заключается в том, что в один корпус встроен очередной набор контактов (очередной подвижный и два недвижных контакта). Снаружи проходной двухклавишный выключатель похож на обыденный двойной.
Предназначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп либо осветительных приборов на две группы. Другими словами их работа подобна работе обыденного двойного выключателя установленного в гостиной и созданного для включения ламп большой прекрасной люстры.
Подключение проходного двухклавишного выключателя делается в согласовании с принципной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.
Набросок 5. Принципная схема подключения проходного двухклавишного выключателя

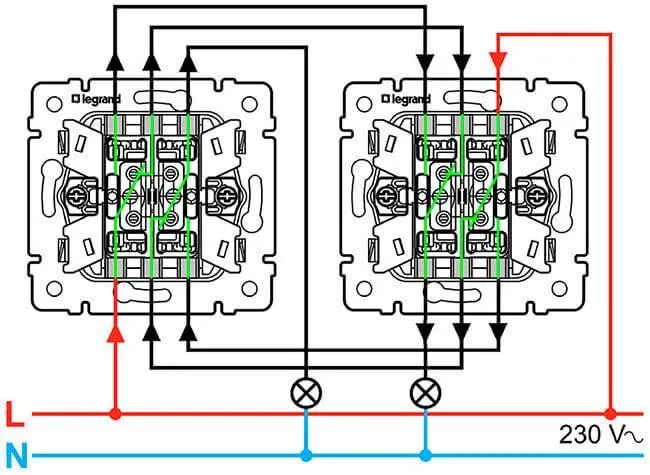

Набросок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей
Управление освещением с 3-х мест и поболее

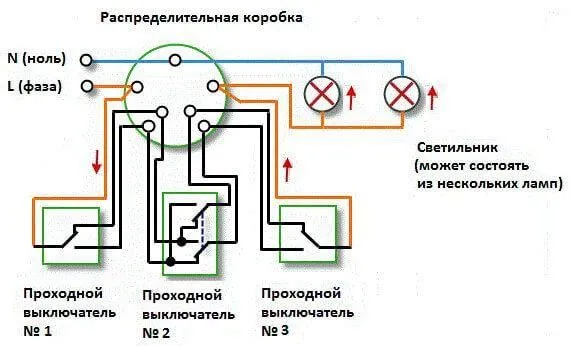

Бывают случаи, когда появляется необходимость во включении света в помещении не с 1-го либо 2-ух мест, а с 3-х, 4 и поболее. Для реализации таковой схемы производители изготавливают промежные выключатели (переключатели). Пример схемы управления с 3-х мест показан на рисунке 7.
Набросок 7. Принципная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей
Как видно из схемы промежный выключатель имеет четыре недвижных и два подвижных контакта. При нажатии кнопки, подвижные контакты сразу переключаются с одной пары недвижных контактов на другую пару.

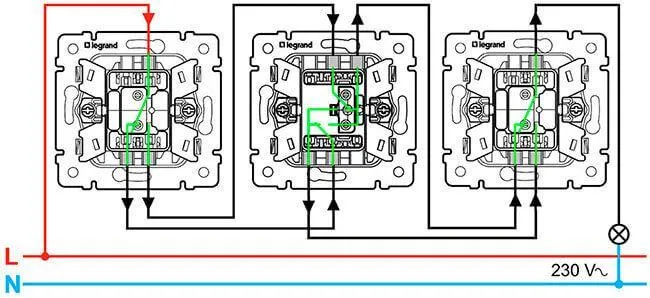

Набросок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя
Для того дабы можно было включать и выключать свет, к примеру, из 4 мест, устанавливают очередной промежный выключатель. Ставится он между одним из проходных выключателей и имеющимся промежным выключателем. По аналогии можно прирастить число мест управления до любого значения.
Проходной выключатель: как подключить, особенности, разновидности- Обзор +Видео
Проходной выключатель: как подключить, особенности, разновидности. Перед тем, как избрать и обусловиться с покупкой, стоит все-же выяснить – что такое проходной выключатель, зачем он нужна и в чем его отличительная особенность от стандартных одно-, двух- и трехклавишных переключателей. Одноклавишный выключатель проходного типа нужна для того, дабы управлять только одной линией либо контуром для освещения из различных точек, которые размещены в нескольких частях квартиры либо коттеджа. Выходит, что одним выключателем при входе в коридор либо комнату вы будут включать освещение, а другим, размещенным в ином месте, то же самое освещение можете выключить.
Обычно схожее нередко практикуется в спальной комнате, когда человек входит в спальню и включает свет около двери. Дальше можно прилечь и у изголовья либо тумбы отключить свет. В двухэтажных домах все проще – включите лампочку на первом шаге, подымитесь по лестнице и можете отключить свет со второго этажа.
Общие сведения
Подбор, конструкции и отличия выключателей проходного типа
- Для монтажных работ проходного типа выключателя нужна трехжильный кабель – NYМ 3*1.5 мм 2 либо ВВГнг-Ls 3*1.5 мм 2 .
- Не пытайтесь собрать такую схему на выключателях обыденного типа.
Основное отличие стандартных от проходных переключателей состоит в том, сколько в них контактов. Обыкновенные одноклавишник имеют только две клеммы, дабы подключать провода (выход и вход), а проходного типа целых три! На обыкновенном же электрическая цепь освещения либо замкнута, либо нет, и третьего просто не входные данные.
Направьте внимание, что проходной вариант лучше называть не элементом для выключения, а переключателем, так как непосредственно он переключает электрическую цепь с 1-го работающего контакта на 2-ой.
По внешнему облику впереди они могут казаться одинаковыми, но на кнопке переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не спутать их с элементами перекидного либо перекрестного типа (о них подробнее побеседуем далее). У таких треугольники глядят в только горизонтально. Зато со 2-ой стороны можно увидеть разницу – у проходного элемента 1 клемма сверху, а снизу размещены сходу две.
У обыденного 1 сверху и столько же снизу. Большая часть людей путают по этим характеристикам переключатели с одноклавишными выключателями, но двухклавишные здесь точно не подходят, хотя тоже имеют 3 клеммы. Есть значимая разница в работе контактов. При замыкании 1-го контакта у проходного типа переключателя автоматом замыкается 2-ой, а вот у двухклавишников схожей функции нет. При всем этом направьте внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного совсем нет.
Подробности вопроса
Подключение переключателя

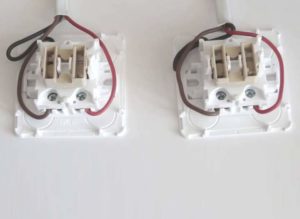

Прежде всего нужна верно подключать сам выключатель в подрозетнике, и для этого стоит снять кнопку, а не считая них к тому же рамки затратного типа. В разобранном виде вы сходу заметите три клеммы для контактов. Самой главной задачей является отыскать из них общую. На качественных изделиях с внутернней стороны непременно есть схема, и если вы разбираетесь в этом, то можете с легкостью сориентироваться по ней. Если же вы заполучили экономную модель, либо неважно какая электрическая схема является вам еще тем глухим лесом, то на помощь придет обыденный тестер китайского происхождения в режиме прозвонки цепи (можно применять даже индикаторную отвертку на батарейке).
С помощью щупов на тестере следует попеременно касаться всех контактов и находить тот, на котором тестер начнет «пищать» либо покажет «0» при всех положениях кнопки ВКЛ и ВЫКЛ. все куда проще выполнить с помощью индикаторной отвертки. После того, как будет найдена общая клемма, на нее следует подключить фазу с кабеля питания. На другие клеммы стоит присоединить два другие провода. При этом какой из них куда пойдет не имеет значения. Выключатель следует собрать и закрепить в подрозетнике. Это один из шагов подключения проходного выключателя. Со вторым следует сделать все то же самое – отыскать общую клемму, подключить на нее проводник фазного типа, который будет идти на осветительный устройство и на оставшиеся подсоединить другие жилы.

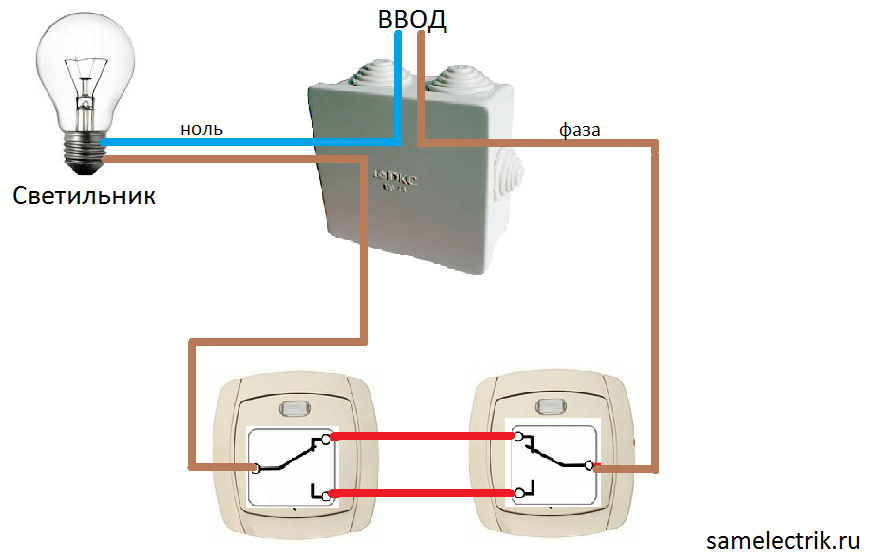

Схема подключения выключателя проходного типа в распределительной коробке
Сейчас самое главное, это верно выполнить сборку схемы в распределительной коробке. В нее должны заходить четыре трехжильных кабеля:
-
Питание с автомата освещения распределительного щита.
- Кабель на 1-ый переключатель и на 2-ой.
- Кабель на люстру либо другой осветительный устройство.
При подключении проводов удобнее ориентироваться по цветной маркировке. Если будет трехжильный кабель ВВГ, то у нее самыми распространенными цветами является белоснежный/сероватый (это фаза), синий («ноль») и желто-зеленый (это земля). Есть и другой вариант – фаза белоснежная/сероватая, «ноль» карий, а земля темная. Начинается сборка с нулевых проводников. Нужна соединить нулевую жилу с кабеля вводного автомата и ноль, который отходит на осветительный прибор в одну точку с помощью клемм ваго. Дальше нужна соединить все заземляющие жилы, если у вас есть проводник для заземления. Аналогично, как и с нулевыми проводами, «землю» следует соединить с вводного кабеля с «землей» кабеля, который отходит на освещение. Этот провод необходимо подключить к корпусу осветительного прибора.
Остается верно и без ошибок выполнить подключение фазных проводников. Фазу с вводного кабеля следует присоединить к фазе уходящего провода на общую клемму первого переключателя. Общий же провод со второго переключателя следует с помощью отдельного зажима ваго соединить с фазной жилой провода на освещение. Когда все будет выполнено, остается только соединить между собой отходящие жилы с 2-ух выключателей между собой, и при всем этом не играет роли, как конкретно вы будете их соединять. Допускается даже спутать цвета, но все-же лучше, если вы будете придерживаться раскраски, дабы в дальнейшем не запутаться. На этом можно считать, что схема на сто процентов собрана, подать напряжение и проверить освещение.
- Фаза с автомата должна идти на общий проводник переключателя №1.
- Эта же фаза должна выходить с общего проводника второго выключателя на осветительный устройство.
- Другие два проводника вспомогательного типа следует соединить между собой в распределительной коробке.
- Земля и ноль должны подаваться впрямую без выключателей сходу на лампы.
Сейчас стоит побеседовать об управлении освещением с помощью новых выключателей.
Перекидные выключатели – управление с 3-х/4 мест
Что все-таки делать в этом случае, когда вы желаете управлять одним освещением из 3-х либо 4 точек? Тогда с цепи будет еще 3-ий и 4-ый переключатель. Казалось, нужна приобрести только очередной проходной элемент, но все не так просто. Тут не подойдет выключатель с 3-мя клеммами, так как соединяемых проводов в распределительной коробке будет четыре. Тут как раз кстати будет использование перекидного, либо как его еще именуют, крестового/промежуточного/перекрестного выключателя. Его ключевое отличие заключается в том, что у него четыре выхода – два снизу и столько же сверху. Его устанавливают как раз в промежутке между 2-мя проходными. Начать стоит с распаечной коробки, в ней следует отыскать два второстепенных провода от второго и первого переключателя. Необходимо рассоединить их и подключить между ними перекидной шнур. Те провода, что размещены с первого, подключите на вход, а те, что идут на 2-ой – к клеммам выхода. Схему подключения проходного выключателя следует всегда инспектировать, так как нередко случается так, что выход и вход у них размещен на одной стороне.
Естественно, что не надо запихивать сам перекидной провод в распаечную коробку, хватит и того, что вы заведете туда концы от четырехжильного кабеля. А сам выключатель следует расположить в любом комфортно вам месте – около кровати, посреди коридора и прочее. Свет можно переключать и выключать со всех точек. Основным достоинством системы будет то, что вы сможете изменять ее до бесконечности и добавлять сколько угодно выключателей перекидного типа. Проходных будет всего два (в конце и начале), а в промежутке между ними будет хоть 13 перекидных.
Полезные сведения
Ошибки при подключении
При всем этом шаге поиска и подключения основной клеммы в проходном выключателе совершают ошибку. Многие почему-либо не инспектируют схему и наивно считают, что общая клемма – это та, где только один контакт. Если собрать схему таким макаром, то переключатели будут некорректно работать, так как они все зависят друг от друга. Помните о том, что на различных выключателях общий контакт может быть где угодно! Идеальнее всего его вызвонить «вживую», с помощью индикаторной отвертки либо тестера. В большинстве случаев с таковой неувязкой можно столкнуться при подмене либо монтаже переключателей от различных компаний. Если ранее все работало, а после замены схемы закончила работать, означает, вы спутали провода.
Еще может быть и таковой вариант, что новый переключатель совершенно не проходной. Также принципиально держать в голове о тои, что подсветку снутри изделия не может оказывать влияние на принцип переключений. Очередной пользующейся популярностью ошибкой является неверное подключение перекрестных провода, когда оба кабеля с первого проходного переключателя усаживают на верхние контакты, а со второго на верхние. Между тем у крестовых выключателей механизм переключений и схема несколько отличаются, и подключать провода нужна накрест.
Недочеты
1-ый недочет состоит в том, что нет определенного положения кнопок ВЫКЛ либо ВКЛ, которые есть в стандартных. Если перегорела лампа и ее следует поменять, то при схожей схеме можно не сходу осознать, включен свет либо выключен. Будет неприятно, когда при подмене лампа может просто подорваться около глаз. В таком случае самым обычным и неопасным методом будет отключение автомата освещения в щитке. Вторым недочетом является огромное число соединений в распаечных коробках. Чем больше у вас световых точек, тем больше их количество в распределительной коробке. Подключение кабеля по схемам без распаечных коробок уменьшит число соединений, но может в пару раз прирастить либо расход кабеля, либо число жил. Если у вас проводка идет под потолок, то будет нужно оттуда опускать провод для каждого переключателя, а после подымать ввысь. Идеальный вариант тут – внедрение реле импульсного типа.
