В моей новейшей статье разглядим вопросы замены блока розетки с двойным выключателем старенького эталона, который устанавливался ранее во всех панельных “хрущевских” домах. Замена будет проведена на новый блок выключателей с розеткой под одной рамкой.

Как обычно, будет много фото, схема подключения, советы по монтажу и подключению этого устройства.

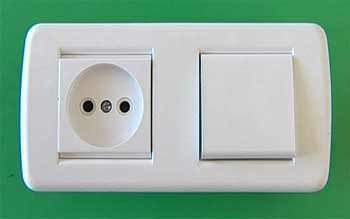

Как это волшебство русского дизайна и технологии смотрится – показано на рисунке слева.

Таковой блок состоит из одной розетки (естественно, без заземления) и 2-ух либо трёх кнопок выключателя. Выключатели включают свет в ванной, туалете, и кухне.

В принципе мысль хорошая, но с течением времени всё это идёт в негодность, ведь эти выключатели применяются в квартире еще почаще, чем все другие, вкупе взятые.

Схема подключения выключателей с розеткой в одном блоке

Схема в общем-то обычная, но приведу.

В заменяемый блок приходят такие провода: фаза, ноль, и “уходят” два провода на питание осветительных приборов ванной и туалета. Фаза применяется для питания розетки и выключателей. Ноль – только для розетки.

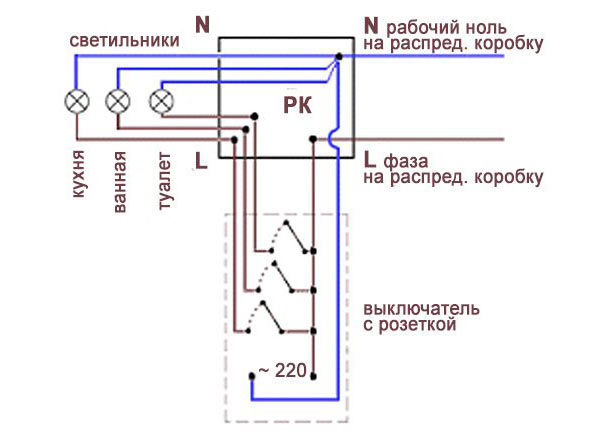

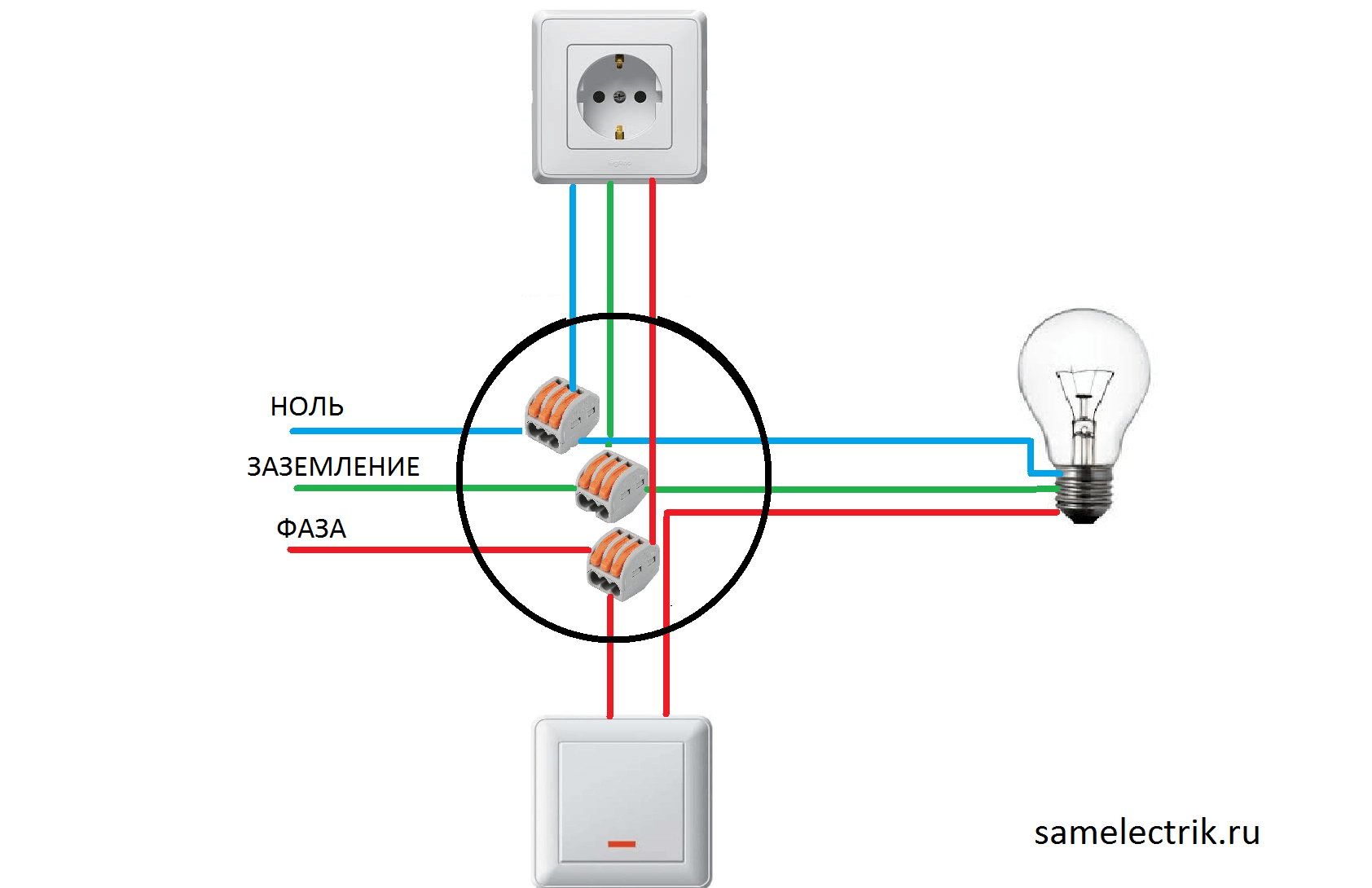

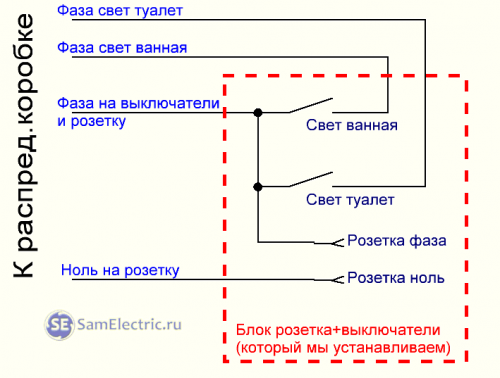

Схема подключения выключателей с розеткой

Строго говоря, при монтаже проводки группы освещения обычно делятся. Другими словами, на выключатели и розетки должны идти различные питающие провода с различным сечением, и выключаться при всем этом различными защитными автоматами в электрощитке. Но так делали ранее, по бедности.

Демонтаж старенького блока

Фактически каждый денек приходится сталкиваться с понятием “ПИПЕЦ”. Ещё пипец – в конце статьи.

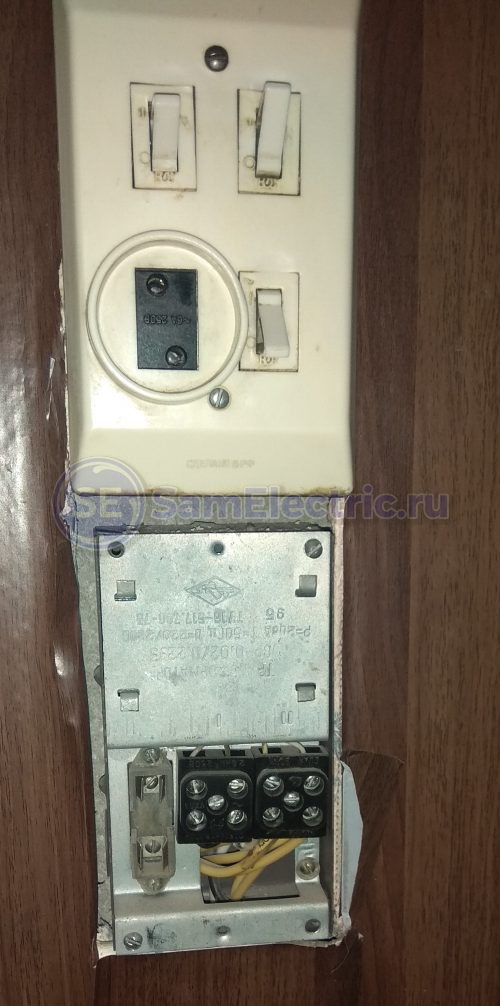

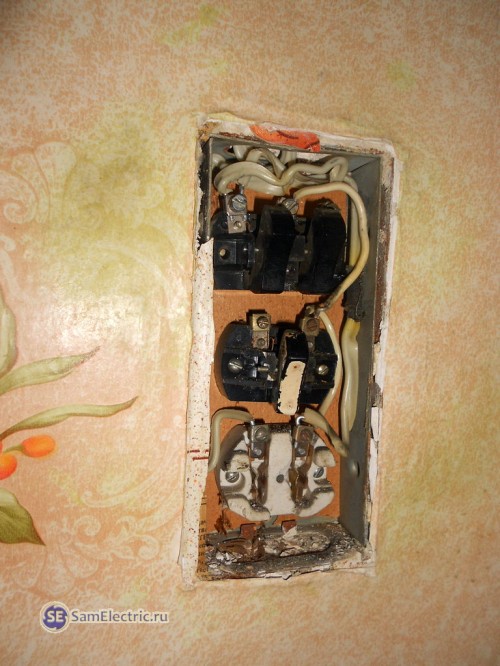

Итак, снимаем крышку, лицезреем:

2.Старенькый блок розетки с выключателями в разобранном состоянии

Что мы лицезреем? Всё расшатано и ушатано, два верхних выключателя в совсем убитом состоянии, 3-ий не подключен, и со слов хозяйки, никогда и не работал. Розетка по сопоставлению с ними более-менее, беря во внимание, что в таком месте ею практически не пользуются.

Панельному дому 40 лет. В денек включают свет в кухне и ванной минимум 10 раз. 40х365х10=146 тыщ раз. Хорошо поработали.

На этом шаге разбираемся в проводах, проверяем, где фаза, и выключаем питание. На этот случай непременно должен быть налобный фонарик, без него никак.

Вынимаем внутренности. Главное – не обломать провода и увидеть, куда что идёт.

3.Вынимаем все внутренности – старенькую розетку, выключатели, железную коробку

Нехорошие концы, которые шли на выключатели, пришлось обрезать – всё равно они были короткие.

Два нижних провода – на розетку. Слева – ноль, справа – фаза, которую в старину электрики обозначали темной тряпичной изолентой (другой не было, маркеров тоже).

Стоит сказать, что антикварная железная установочная коробка почему-либо крепится жесть как прочно. Приверчена какими-то винтами с гайками, которые непременно прокручиваются. Менял такие блоки в панельных домах не один раз, и всякий раз выдирать эту коробку – мучение. Использую массивные плоскогубцы, огромную плоскую отвертку.

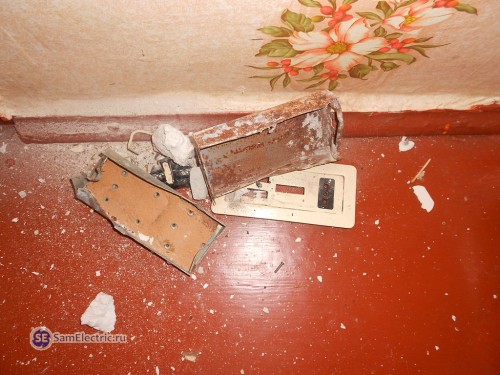

4.Это больше никому никогда не понадобится. Спасибо за службу!

Установка нового блока выключателя с розеткой

Вот что идеальнее всего применять в таких случаях:

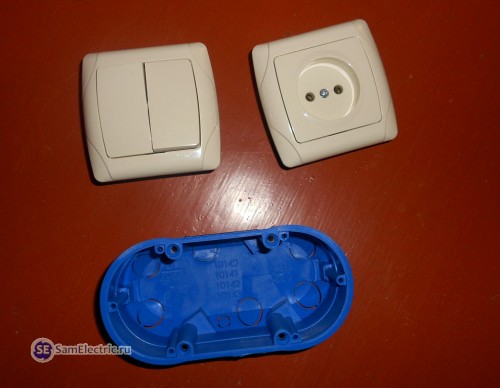

5.Новые розетка, выключатель, коробка

Ещё, дабы установить блок из розетки и выключателя, нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Выключатели и розетки в ближайшее время использую только турецкие, в большинстве случаев VI-KO. Они – наилучшие по стоимости/качеству, и очень комфортны в монтаже. На рисунке показана модель VIKO Carmen, дизайн у них староват. И отделочники их не обожают за овальную форму. В этом смысле лучше VIKO Karre – у них современный дизайн, и они имеют совершенно прямоугольную форму.

Розетки Karre – телевизионная и силовые под тройной рамкой. Фото из статьи о проверке новых розеток

Есть готовые цельные блоки конкретно для таких целей, где в одном корпусе объединены розетка и двойной выключатель. Производства Белоруссии, и Рф. Очень неловко, плохо, топорно. НЕ РЕКОМЕНДУЮ.

Коробка – специально для 2-ух установочных мест, цельная. Её лучше применять, чем две отдельные с перемычкой.

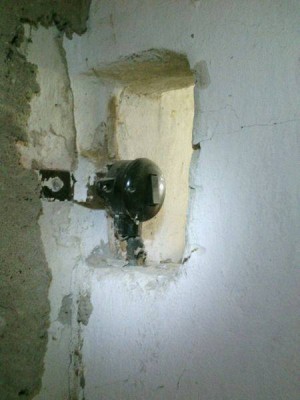

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, дабы мало гнуть старенькый алюминий.

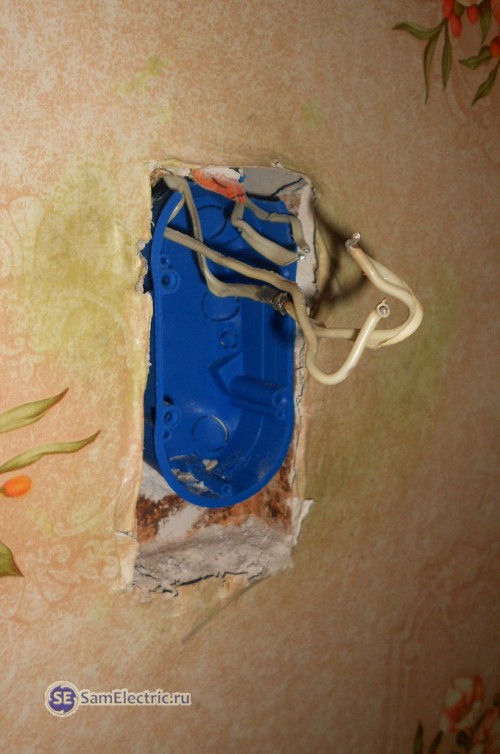

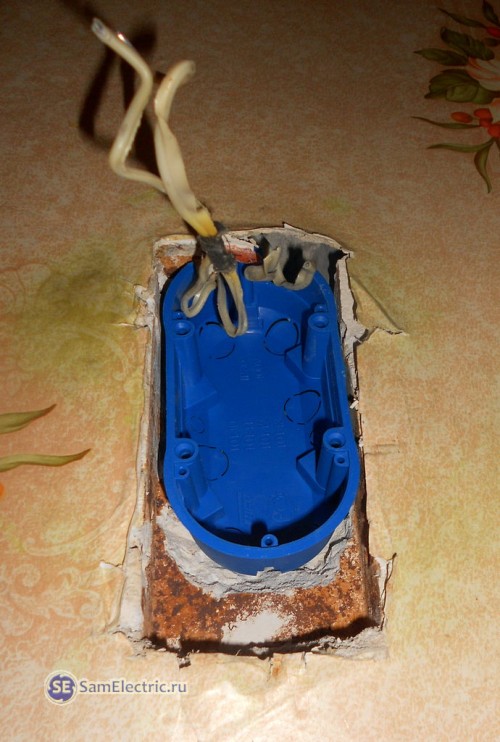

6.Установка новейшей установочной коробки на старенькое место

Понизу приходится незначительно подштробить, дабы коробка стала заподлицо со стенкой:

Дальше идёт самое долгое, грязное и противное. Работаем с алебастром либо с гипсовой шпатлевкой, используем шпатель и лучше уровень. После чего можно отдохнуть – покурить либо (в моём случае) попросить владельцев налить чаю.

Сейчас используем отрезки медного провода сечение 1,5 мм2 и мои возлюбленные клеммники Ваго, которые в таких случаях здорово выручают.

Принципиально – дабы вся эта конструкция простояла много лет (до прокладки новейшей проводки), нужно её электрически верно защитить. Ток защитного автомата в этом случае должен быть менее 16 А, а лучше – 13 либо даже 10Ампер. Тщательно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот к примеру статья.

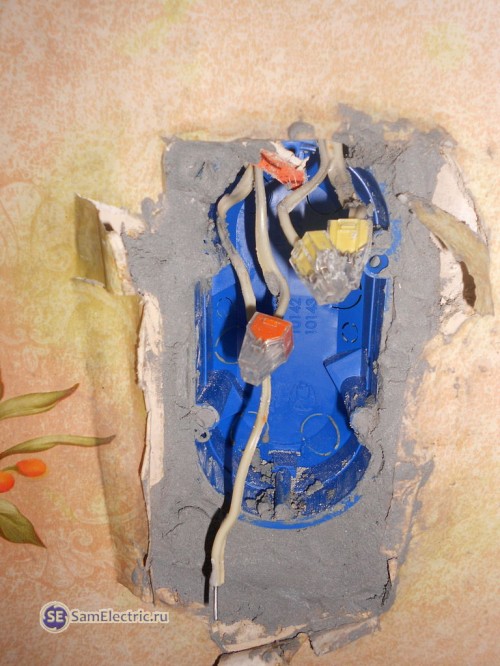

8.Установка коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

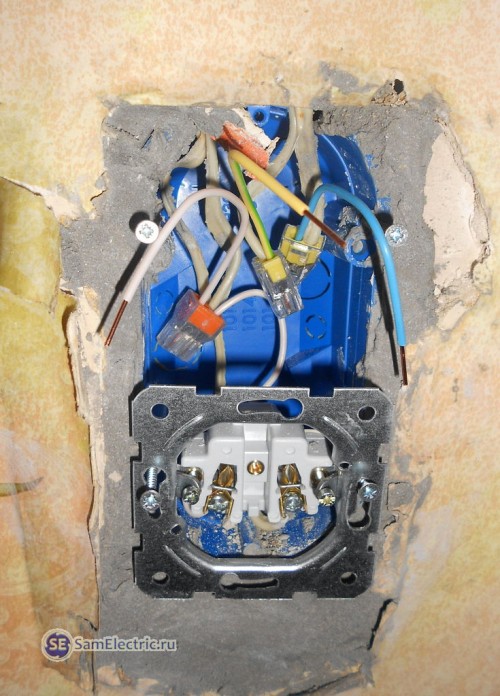

9.Подключаем и устанавливаем поначалу розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на рассредотачивание фазы, ноль на розетку удалось прикрутить конкретно, длина дозволила.

Закрепляем розетку шурупами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообщем не заострять внимания и даже выбросить их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно закрепляем всю конструкцию шурупами.

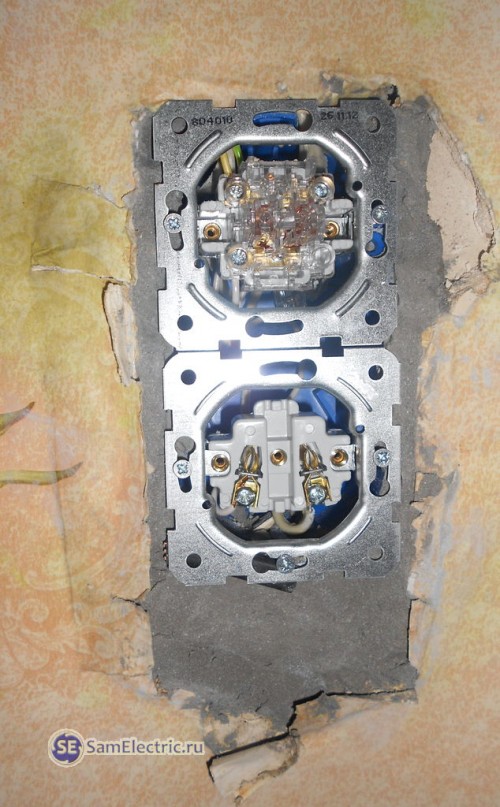

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

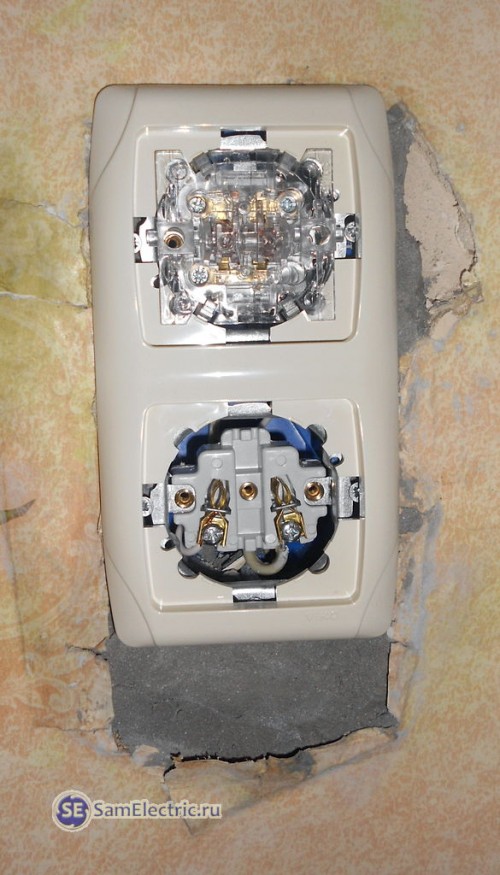

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

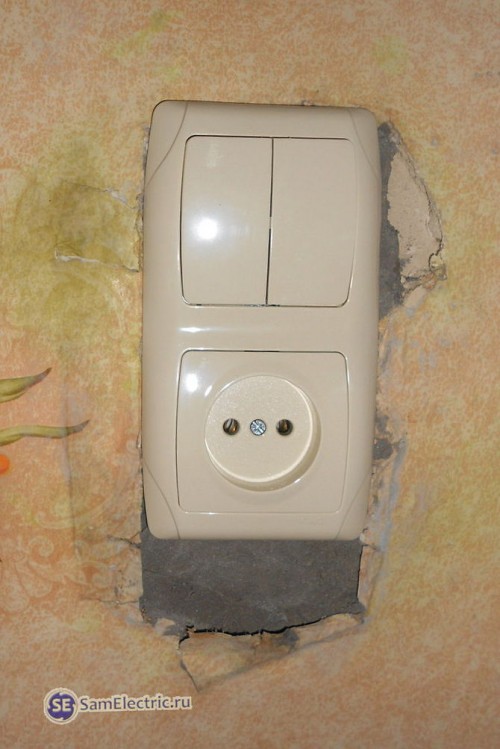

12.Блок розетка и выключатель на санузел установлен

Вот в принципе и всё. Если что не понятно либо есть что добавить – спрашивайте и пишите в комментах. Если любопытно, что я буду публиковать на блоге СамЭлектрик далее – подписывайтесь на получение новых статей.

Апгрейд от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в древнем районе Таганрога, там и не такое бывает (к примеру, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

Выключатель между комнатами

Странноватая коробка под выключателем

Читатель прислал фото (см. комменты от 11 января 2020 г.),

Там неясно что:

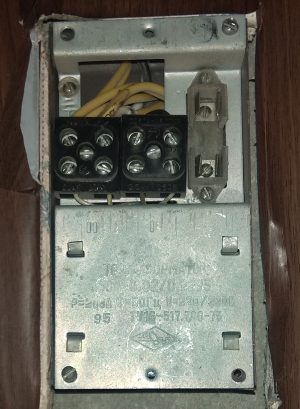

Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.

Далее стало понятно – Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.

Крышка трансформатора 1:1

Видимо, когда-то кого-либо уничтожило током в ванной, и начали так делать. Минус этого – при сгорании предохранителя ставится жучок, что приведет к пожару. А позже просто транс выкидывается. На данный момент заместо этого ставят УЗО.

Если будут вопросы, как подключить блок двойного выключателя с розеткой – обращайтесь в комменты!

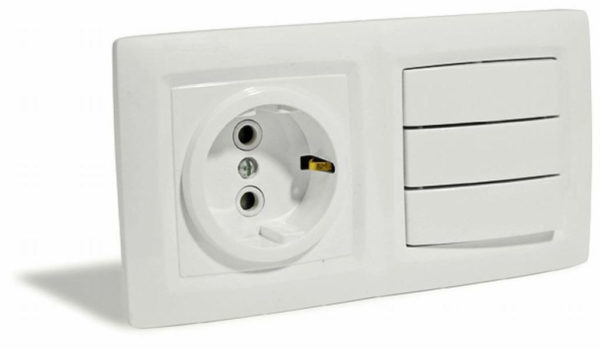

Как подключить трехклавишный выключатель с розеткой

Управление светом осуществляется выключателями. В большинстве случаев применяются одноклавишные приборы. Но если нужно управлять огромным количеством устройств, используются двухклавишные и трехклавишные модели. Еще большей функциональности и универсальности можно достигнуть, если установить тройной выключатель с розеткой. Об особенностях тройников и схеме их подключения речь пойдет в этой статье.

Сферы использования

Тройные выключатели применяются для переключения 3-х групп осветительных устройств. Может быть создание комбинированного освещения, когда применяются и центральный и локальный свет, многорожковые люстры, разноуровневые осветительные приборы в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие свойства:

• экономичный расход электроэнергии;
• маленькие габариты;
• симпатичный дизайн;
• возможность с 1-го места управлять осветительными устройствами в различных помещениях;
• возможность применять там, где использование диммеров нецелесообразно по техническим условиям;
• при желании можно поменять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. Например, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света применяются все 6 ламп, так как другого варианта подачи электричества просто не предвидено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из кнопок будут врубаться две либо три лампы, чего может быть полностью довольно для неплохой освещенности, и расход электроэнергии будет ниже.

Итак, внедрение тройников оправдано при достижении следующих целей:

• конфигурации интенсивности света 1-го из осветительных устройств;
• управления из 1-го места сходу несколькими источниками света;
• управления отдельными зонами освещения в пределах одной комнаты.

Советы по выбору

При выборе выключателя с 3-мя кнопками и розеткой рекомендуется избегать дешевых продуктов производства Китая. Изделия «made in China», обычно, низкокачественные, а в случае с электротоварами низкое качество значит экономию на своей безопасности. Выбор других характеристик — дело вкуса.

На рынке представлены изделия различных типов:

1. Проходные выключатели. Отличаются удобством в использовании, нередко выбираются для установки в протяженных коридорах. Работают такие приборы следующим образом: на входе в помещение происходит включение электроприбора, а на выходе — отключение. Таковой принцип делает эксплуатацию электроприборов более комфортабельной в критериях длинноватого коридора либо большой комнаты (зала).
2. Устройства с индикаторами. Выпускаются два типа таких устройств. В одном случае маячок загорается при выключении устройства и показывает на его положение в темном помещении. На втором типе устройств индикатор подключается после срабатывания кнопки и указывает, что в таком-то месте пылает лампочка. Данная разновидность устройств комфортна тем, что припоминает о невыключенном свете.

При покупке рекомендуется заострять внимания на следующие происшествия:

1. Внешний облик продукта. Не должно быть каких-то повреждений механического нрава на корпусе, в том числе вмятин либо заусенцев.
2. Кнопки должны просто поддаваться надавливанию, издавая при всем этом специальные щелчки.
3. На оборотной стороне продукта должна быть схема подключения трехклавишного выключателя с розеткой.
4. Контактные клеммы должны без труда вертеться и обеспечивать надежную фиксацию проводов.
5. Лучше, дабы клеммы были обустроены самозажимными механизмами. Такие клеммы удобнее в процессе эксплуатации.

Компании-производители

Часто выбор того либо другого выключателя с розеткой обоснован привлекательностью дизайна. Например, испанская компания «Fede» производит модели, стилизованные под старину. Продукция германской компании «Gira» отличается современным неповторимым дизайном. Электрика от французского производителя «Legrand» успешно встраивается в окружающий интерьер: выполняются как вертикальные, так и горизонтальные модификации. Пожалуй, самый широкий выбор изделий представляет компания «ABB». В производственной линейке этой швейцарской компании имеются и изделия со светодиодной подсветкой.

Посреди русских производителей можно выделить «Кунцево-Электро». Компания выпускает несколько моделей трехклавишных выключателей:

• БЭЛЛА БКВР-039 (имеется розетка без заземлительного контакта);
• БЭЛЛА БКВР-212 (есть индикационная подсветка);
• БЭЛЛА БКВР-036 (модель оснащается евророзеткой и защитными шторками).

Обозначенные выключатели работают в сетях 220 В с номиналом тока 10 А. Выполняются в Рф модели и под номинальный ток 16 А с заземлением. Например, НПО «Электротехника» выпускает модели БЗВРзк-С и БЗВРзкш-С.

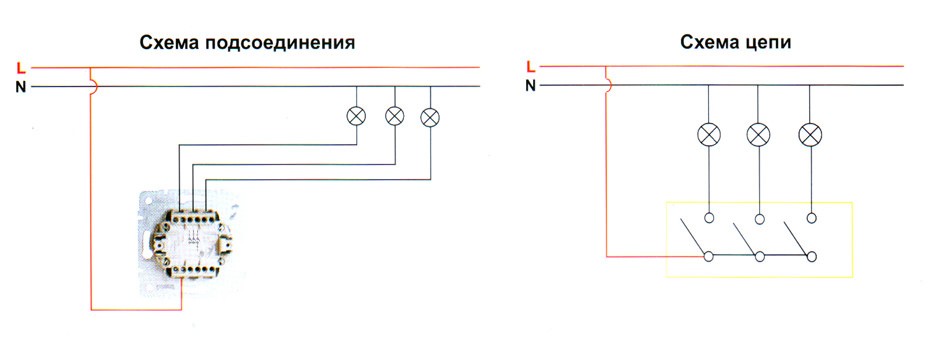

Схема подключения

Перед тем как подключить трехклавишный выключатель с розеткой, рекомендуется изучить типовую схему установки тройного выключателя (как с розеткой, так и без нее). В распределительной коробке имеется два провода (нулевой — синего цвета и фазовый — кофейного). Время от времени встречаются и другие цвета либо даже тусклые провода. К нулю подключается три нулевых провода от осветительных устройств, а один провод идет на розетку. В квартирах нуль обычно направляют сходу к светильнику, а от стенки отходят только фазовые провода. Если выключатель обустроен розеткой, то имеется очередной ноль.

На схеме показано, что к выключателю и розетке подводится 5 проводов. Если не учесть розетку, таких проводов будет четыре.

Ниже представлена пошаговая аннотация по подключению тройного выключателя с розеткой:

1. Отключаем электропитание в сети. Для этого используем автомат-выключатель, ответственный за конкретное помещение либо все здание в целом. Обесточивание сети — главный момент, обеспечивающий безопасность проведения работ.
2. Снимаем старенькый выключатель. Сначала демонтируем кнопки, потом рамку, а после чего откручиваем винты и достаем выключатель из стенки. Высвобождаем провода, после того как немного ослабили контактные крепления.
3. Ищем фазовый провод. Вновь подключаем напряжение и с помощью индикационной отвертки находим провод, отходящий от электрощита. При нахождении фазы индикатор начнет светиться. Отысканный провод помечаем, дабы в предстоящем не утратить его.
4. Исполняем подключение для нового выключателя. После нахождения фазы опять обесточиваем сеть и начинаем установку устройства. На оборотной стороне выключателя имеется схема подключения, где есть подсказка о местах, к которым необходимо присоединить фазу и оставшиеся три провода. Осуществляем подключение в согласовании со схемой.
5. Устанавливаем выключатель и розетку в ниши. Кропотливо закручиваем контакты. Блок фиксируем зажимными винтами, устанавливаем облицовочную панель с кнопками.
6. Тестируем систему на работоспособность. Для этого подключаем ток и проверяем работу всех кнопок.

В домах старенькой планировки установка тройных выключателей вероятна лишь на участках, где стыкуются санузел, коридор и кухня. В комнатах же можно установить только одноклавишные либо двухклавишные выключатели. Если все таки нужно установить в этих помещениях тройники, пригодится внести конфигурации в проводку.

Направьте внимание! Фазовый провод может иметь только одно направление — на выключатель. При всем этом нуль должен направляться на осветительные приборы. Если пренебречь этим правилом, осветительный прибор повсевременно будет находиться под напряжением, и рядовая замена ламп может обернуться ударом тока.

При наличии розетки схема подключения остается фактически таковой же. Фазовые провода направляются к необходимым контактам, а розетка питается от еще 1-го нуля, также фазовой перемычки, отходящей от выключателей.

Если пристально изучить схему, установка трехклавишного выключателя с розеткой не должна вызвать особенных сложностей. Во время проведения всех электромонтажных работ рекомендуется уделять повышенное внимание соблюдению техники безопасности.

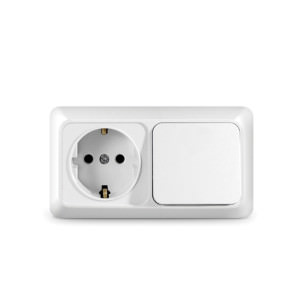

Розетка с выключателями в одном корпусе – установка, подключение и цена

В современном дизайне жилых помещений, элементы электротехнической арматуры нередко объединяют в один корпус. А именно, это касается розеток с выключателями, что позволяет существенно уменьшить количество время на их установку и повысить удобство эксплуатации.

Вопрос выбора

Для того, дабы избрать таковой электротехнический модуль, нужно отправиться в магазин и оглядеть корпус такового устройства, на котором должны отсутствовать сколы, трещинкы либо другие недостатки.

Нужно пристально оглядеть таковой блок, ведь отсутствие даже одной детали в таком сложном устройстве не дозволит произвести верный установка.

Железные участки данного устройства, которые будут находиться под напряжением, должны быть сделаны из латуни, при использовании других материалов устройство не прослужит года. Но, стоит держать в голове, что не всё то латунь, что имеет желтый цвет, потому для правильного выбора нужно пользоваться магнитом, который не притягивается к медным сплавам.

Стоимость очень нередко является показателем свойства таких устройств. Высочайшая цена может быть обоснована различными дополнениями, к примеру розетка с подсветкой, защитой от малышей, защитой от воды, всегда будет стоить дороже, и получать такое устройство нужно в случае необходимости в таких усовершенствованиях.

Приобретая такие объединённые блоки, направьте внимание на механизм крепления проводов к такому устройству. Если для крепления проводов применяются резьбовые соединения, то от покупки следует отрешиться, ведь довольно в одной клемме сорвать резьбу, дабы всё устройство оказалось неработоспособным.

Цена на пользующиеся популярностью модели

Стоимость объединённого блока всегда находится в зависимости от комплектации. Розетка с одним выключателем всегда дешевле, чем модель, оснащённая 2 либо 3 из них.

Более пользующиеся популярностью модели:

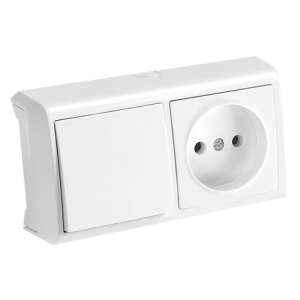

Viko Vera белоснежный 90681186

Горизонтальный модуль предназначен для внутреннего монтажа. Устройство имеет 1 выключатель для света и 1 розетку, не оснащённую заземлением, что является огромным минусом при организации электроснабжением современных устройств.

В этом случае, если не планируется включать массивные приборы, а для организации освещения довольно только 1 выключателя, то данная модель совершенно подходит для этой цели, ведь стоимость такового блока составляет всего 200 рублей.

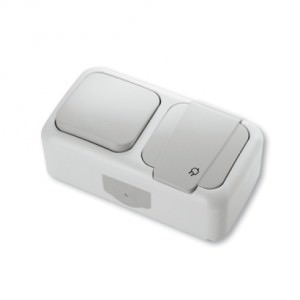

Viko Palmiye сероватый 90555581

Данная система вооружена одним выключателем, но нередко этого бывает довольно для организации обычного освещения в помещении. Viko Palmiye сероватый 90555581 имеет степень защиты IP54, что позволяет устанавливать его в критериях завышенной влажности воздуха.

Стоимость устройства – 300 рублей.

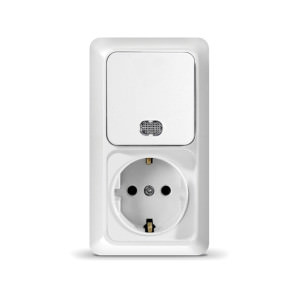

UNIVersal Олимп О0039

Вертикальный блок, состоящий из выключателя и розетки с заземлением. Корпус данного блока сделан из качественного пластика. Выключатель оснащён индикатором, что позволяет просто найти его местопребывание в темноте.

Стоимость блока – 225 рублей.

UNIVersal Олимп О0033

Горизонтальный блок, состоящий из 1 розетки с заземлением и 2 выключателей. Такое устройство позволяет регулировать интенсивность освещения либо применять выключатели для освещения разных секторов одной комнаты.

Стоимость – 230 рублей.

GSL000178

Данный электротехнический модуль соединяет воединыжды в одном корпусе 3 выключателя и 1 розетку, что позволяет очень отлично применять блок там, где есть необходимость в регулировке интенсивности освещения комнаты либо отдельных её секторов. Розетка вооружена заземлением и особыми шторками, которые закрывают её контакты от “несанкционированного” доступа к ним железных предметов, которые могут там оказаться благодаря детскому любопытству.

Как подключить?

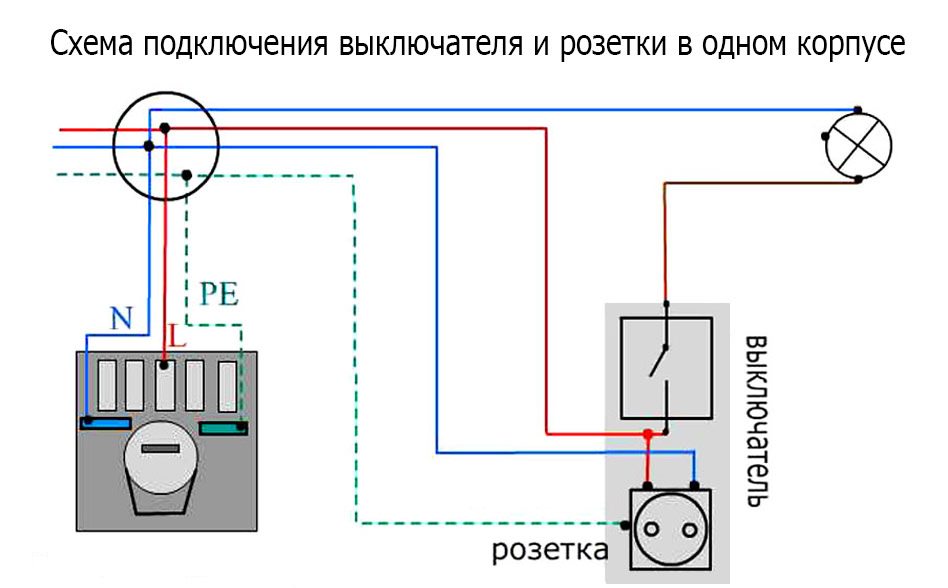

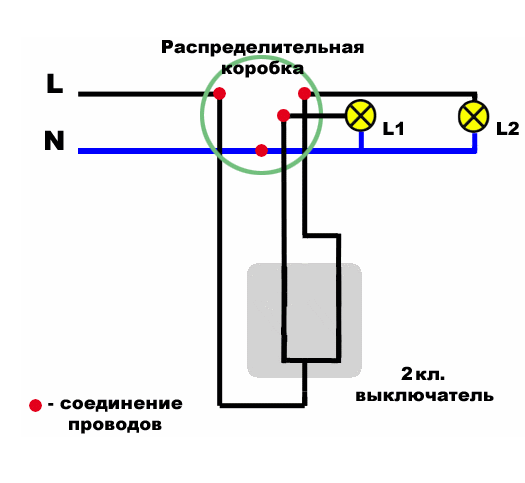

схема подключения двухклавишного выключателя

схема подключения трехклавишного выключателя

Для того, дабы выполнить верный установка электротехнического модуля, пригодятся следующие материалы и инструменты:

• отвёртка;
• медный трёхжильный провод + 1,2, либо 3 -жильный зависимо от количества выключателей в блоке;
• зубило;
• молоток;
• индикаторная отвёртка;
• гипсовая штукатурка; ;

До того как проводить электромонтажные работы, в неотклонимом порядке обесточивается тот электрический контур, который подводит ток к распределительной коробке. Для этого в распределительном щитке выключаются предохранительные автоматы, а провода в месте проведения работ непременно индикаторной отвёрткой проверяются на отсутствие фазного тока.

Если нужно выполнить установка дополнительного электротехнического устройства, то от распределительной коробки до предполагаемого места установки делается штроба с углублением около 2-3 см

До того как прорубить углубление, делается разметка конкретно по стенке. В месте установки объединённого блока, также за ранее обводится контур рабочей части такового блока и уже по нему выбивается при помощи зубила и молотка место для установки, глубиной, которая дозволит рабочей части поместиться стопроцентно и не выступать за уровень стенки.

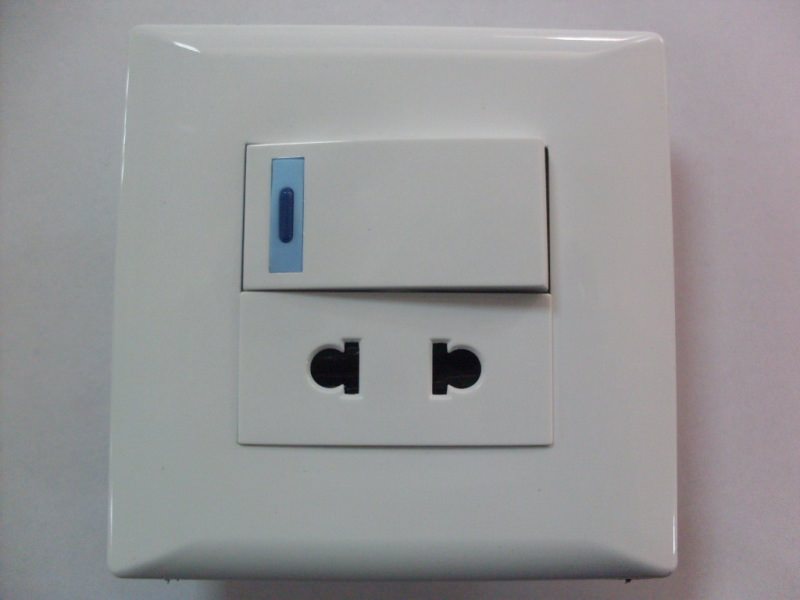

Установка одноклавишного блока

Аннотация:

1. При осуществлении монтажных работ по установке одноклавишного устройства, применяется 2 подрозетника, которые имеют конструкцию, позволяющую соединить их в один блок. Подрозетники инсталлируются в углубление в стенке, со стороны розетки вводится 3-жильный провод, со стороны выключателя 1-жильный.
2. Подрозетники фиксируются в углублении при помощи гипсового раствора.
3. Когда раствор вполне высохнет, к розетке подключается 3-жильный провод. При всем этом, следует пристально отнестись к фазировке этого провода и подсоединить заземление к соответственной клемме. Фазный же провод нужно подключить к одной из клемм розетки и вывести на вход выключателя. “Земля” подсоединяется к третьей свободной клемме розетки.
4. На выходе выключателя подключается одножильный провод, который будет по штробе направляется к светильнику.
5. После того, как провода будут подключены, нужно установить внутреннюю часть в подрозетники и при помощи винтообразного раздвижного механизма надёжно закрепить во внутренности подрозетников.
6. Потом осуществляется заключительный шаг установки такового устройства. Декоративная пластмассовая накладка прикручивается к внутренней части при помощи болтов. Со стороны выключателя нередко крепление осуществляется средством защёлки.

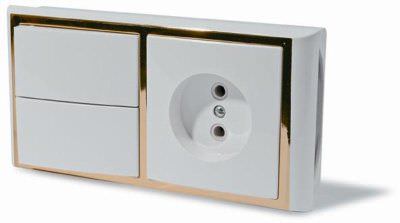

Установка двухклавишного блока

При установке электротехнического узла таковой конструкции, все работы осуществляются таким же образом, как и установка одноклавишного устройства. Фактически все двухклавишные модели не требуют большего места для установки и дополнительного подрозетника.

Все предварительные работы, описанные на примере установки одноклавишного устройства, используются для установки двухклавишных модулей. Фазный провод отводится от общего фазного провода, а на выходе каждого выключателя крепится по одной жиле, которые потом ведутся к осветительный устройствам.

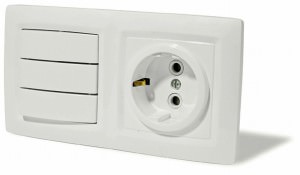

Установка трёхклавишного блока

Аналогичным методом осуществляется установка трёхклавишного устройства, с той только различием, что количество жил, которые будут ориентированы от выключателя к осветительным устройствам равно 3.
