Конкретно с управления светом многие начинают свой Умный Дом.
Вправду, поменять лампочку это ведь так просто. Цена умных ламп начинается от 500 рублей. Для Wi-Fi ламп не необходимы хабы — они сходу готовы к работе после опции.
Но если для управления такими лампами вы продолжаете применять старенькый глуповатый выключатель — их смысл пропадает.
Кто-то решается строить управление светом на вполне беспроводном управлении, кто-то заместо умных ламп выбирает умные выключатели. У каждого варианта есть свои плюсы, минусы и аспекты.
К примеру, беспроводное управление надёжнее строить на разработках без посредников, где пульт будет впрямую посылать команду лампе без всяких посредников вроде роутеров и хабов. Таким макаром в случае отказа роутера либо хаба управление светом продолжит работать и вы избежите много нелестных отзывов в свой адресок от домочадцев. Нередко при всем этом подходе выбирают лампы и выключатели Philips Hue.
Умные выключатели не требуют для собственной работы роутеры либо хабы. В случае отказа роутера либо хаба пропадёт только возможность удалённого управления. Управление светом продолжит работать фактически так же, как и с глуповатым выключателем. Но большая часть умных выключателей либо реле требуют для собственной работы электропитание (что разумно). А на месте старенькых глуповатых выключатлей обычно этого электропитания нет.
Чтобы не приходилось портить ремонт и вести новые провода к месту установки старенького выключателя, некоторые производители выпустили "безнулевые выключатели" (он же Single Fire Line). Такие выключатели для собственной работы пропускают маленькое количество тока через потребитель (люстру либо лампочку).
Самым пользующимся популярностью представителем безнулевых выключателей является Aqara Smart Wall Switch (No Neutral). К огорчению он разработан под китайские квадратные подрозетники и для его установки нужно основательно расковырять стенку в месте старенького подрозетника. Зато эти выключатели работают на настолько возлюбленном протоколе умнодомостроителей — ZigBee.
Совершенно не так давно пользующийся популярностью производитель "народных" Wi-Fi реле добавил в свою линейку безнулевой выключатель в круглый подрозетник — SONOFF T4EU1C.
Но если отлично выискать на AliExpress — можно отыскать безнулевые выключатели и других никому неведомых китайских копаний. Ещё до выхода Sonoff я для теста заказал для себя несколько таких выключателей — ссылка.
При стоимости в 750 рублей вы получаете:
- выключатели 3х цветов
- как с нулём, так и без
- прошивка eWeLink либо Tuya
- на 1 либо 2 канала (на момент покупки был вариант и на 3 канала)
Сходу начну с минусов:
- Тач выключателями воспользоваться наименее комфортно, чем нажимными. Если одноканальный выключатель можно просто надавить ладонью, то в двухканальный необходимо целиться. Включить два канала сразу у вас не получится!
- При работе с некоторыми типами ламп, нужно параллельно им подключать конденсатор. Он идёт в комплекте. Это неувязка всех безнулевых Wi-Fi выключателей.
- Для умного дома на технологии Wi-Fi желателен неплохой небюджетный роутер.
- При первой настройке один из выключателей не желал подключаться к моему домашнему Wi-Fi. Пришлось настраивать и обновлять прошивку в кабинете (на точно таком же роутере). После этого он нормально заработал и дома.
- Я встречал много жалоб на самостоятельное срабатывание тач выключателей (в том числе Sonoff). И сам с этим столкнулся, когда длительно не ставил лицевую накладку на один из собственных выключателей. После установки крышки выключатель работает размеренно.
- В отличии от безнулевых выключателей ZigBee — отрабатывают команды одномоментно
- В отличии от технологии ZigBee — работают без дополнительных хабов
- Просто ставится на место старенькых глуповатых выключателей
- Прошивка eWeLink "из коробки" подключается в огромное количество систем умного дома
- Снутри ESP, а означает, при желании, прошивку выключателя можно поменять на свою
Выключатели eWeLink версии настраиваются через стандартное приложение (как и другие устройства Sonoff). Они все обновились до версии прошивки 3.3.0.
Начиная с 3й версии прошивки устройства Sonoff поддерживают одновременное управление как через свои китайские сервера, так и по локальному протоколу. А это означает:
- без перепрошивки их можно добавить в экосистему Гугл и Yandex
- без перепрошивки и при отсутствии веба ими можно управлять через Home Assistant, Node Red и Sprut.Hub
- с перепрошивкой их можно нативно добавить в экосистему Apple HomeKit
Я проверил работу выключателей с Yandex’ом и Гугл. Выключатели удачно управляются из соответственных приложений. Голосом с Yandex.Станции тоже всё работает.
Я вот с Гугл Mini так и не вышло задать им правильное имя. Может быть неувязка в том, что Гугл считает эти выключатели розетками, а не светом. В любом случае я не сильно колупался и жду от Гугл нормальную поддержку российского языка.
Apple HomeKit меня совсем не интересует, но кому он важен — стоит выискать прошивки RavenCore и HAA.
Для Home Assistant я написал компонент работы с Sonoff с прошивкой 3й версии по локальному протоколу (без зависимости от китайских серверов). На данный момент интенсивно его тестирую и после выложу на портал.
В перспективе я планирую откзаться от ручного управления светом и во всей квартире перейти на глас и датчики. Ручное управление остается для личных и нештатных случаев.
Вот вам наглядный пример автоматизаций с одним из выключателей на разработках: Raspberry Pi 3, Hass.io, Node Red, Xiaomi Gateway 2, Mi Motion Sensor.
PS: у меня всё ещё остались опаски по поводу самостоятельного срабатывания тач панели. По этому поводу необходимо больше времени на тестирование.
Что должен размыкать выключатель — фазу либо ноль
Выключатель света — это устройство, которое создано для размыкания электрической цепи. На всю кажущуюся простоту подключения, есть несколько принципиальных аспектов, которые следует соблюдать при монтаже выключателя.
Многих интересует вопрос, фазу либо ноль должен размыкать выключатель. Кто-то не придаёт этому значения, что в корне некорректно и угрожает грустными последствиями.
Что должен размыкать выключатель — фазу либо ноль

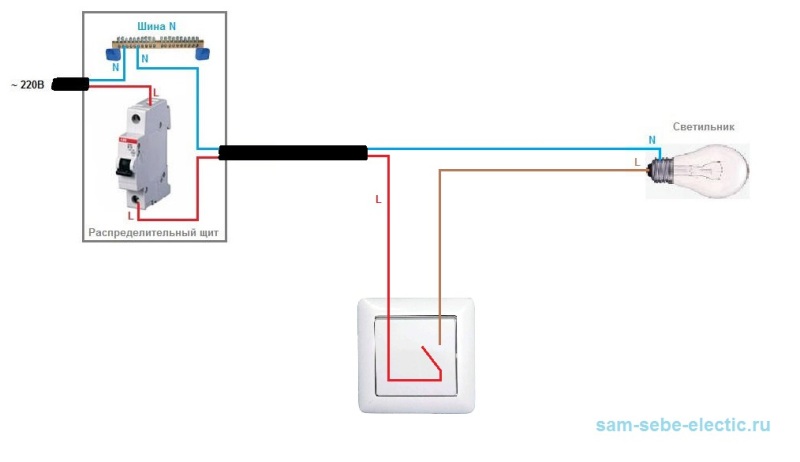

Согласно технике безопасности прописанной в ПУЭ, хоть какой выключатель должен размыкать конкретно фазу, а не ноль. Связано это с тем, что при подмене лампы либо при обслуживании осветительного прибора, фазы на устройстве на этот момент, быть не должно.
Также выключатель должен размыкать фазу и по той причине, что могут употребляться галогенные лампы, для работы которых нужен трансформатор. В момент размыкания фазы выключателем обесточивается и сам трансформатор.
Таким макаром, дабы верно подключить выключатель света довольно уяснить одно правило — выключатель должен размыкать фазу, а не ноль.
Как подключить двухклавишный выключатель

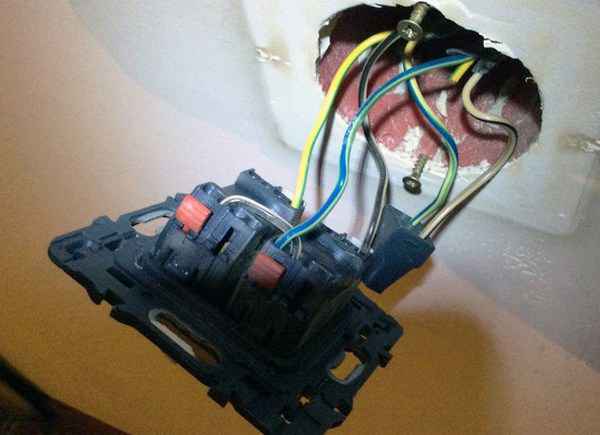

Для подключения двухклавишного выключателя будет нужно не двужильный, а трехжильный кабель. Устройство самого двухклавишного выключателя очень сильно припоминает два спаренных одноклавишных выключателя света.
Снутри коробки есть три клеммных контакта, один из которых общий, а два других, созданы для подключения осветительных устройств. Дабы подключить двухклавишный выключатель необходимо подвести трёхжильный провод, одну жилу подсоединить к общему выводу L, а две других жилы к выводам L1 и L2.

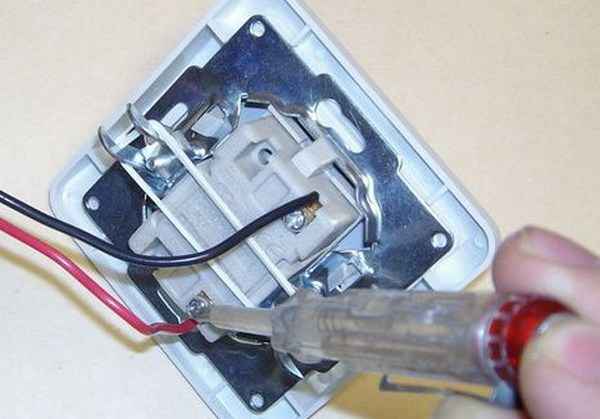

Для наглядности работы можно произвести проверку двухклавишного выключателя цифровым мультиметром в режиме прозвонки проводов. Так станет более понятно, как работает и устроен выключатель.

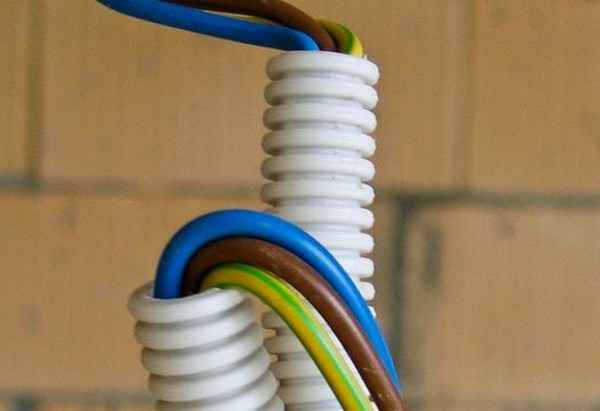

Какой провод применять для подключения ламп
Для ламп освещения и светодиодной ленты желательно применять медный провод, сечение которого будет составлять 1,5 мм². Для подключения светодиодных лент сечение кабеля можно уменьшить зависимо от нагрузки. Вообщем по правилам ПУЭ, на группы освещения кабель должен быть 1,5 мм², а на розетки идти провод сечением 1,5 мм².
Можно также применять и так именуемый «усечённый» кабель, который имеет несколько наименьшее сечение от стандартного. Так, усечённый кабель на 1,5 мм² имеет сечение 1,2 мм², а на 2,5 мм², которым подключаются розетки в доме, имеет сечение 2,2 мм².
При всем этом всегда необходимо держать в голове о том, что если вы используете усечённый кабель, то должны отдавать отчёт, что он сумеет выдержать несколько наименьшую нагрузку. Заместо положенных 3,3 кВт усечённый медный кабель выдержит 2,7 кВт мощности.
Как было сказано выше, многие не присваивают значения, что должен размыкать выключатель — фазу либо ноль. Но это является грубым нарушением правил и может привести к появлению проблем в предстоящем.
