В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтообразным механизмом и способы тестирования свойства обжима при помощи команды "PING" и с применением LAN-тестера

С ценами на монтажные работы вы сможете ознакомиться по ссылке

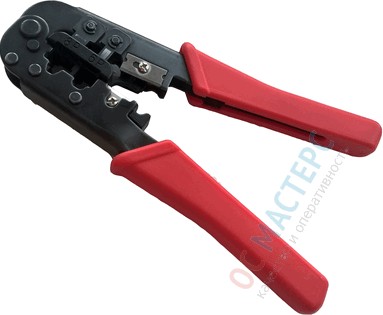

Для обжима витой пары для вас пригодится сам кабель "витая пара" категории 5E, обжимной инструмент, к примеру, HT-568 (дальше — кримпер). Данная модель кримпера комфортна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12

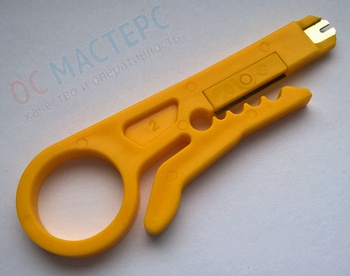

Для снятия изоляции комфортно применять стриппер HT-318. Также он применяется при заделке кабеля в некоторые модели сетевых розеток

Пара коннекторов RJ-45 категории 5E

Для проверки и тестирования свойства обжима применяется консольная команда "PING" либо LAN-тестер типа NS-468 компании BITES

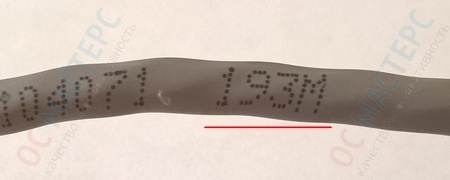

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр

Прежде всего подготовим кабель

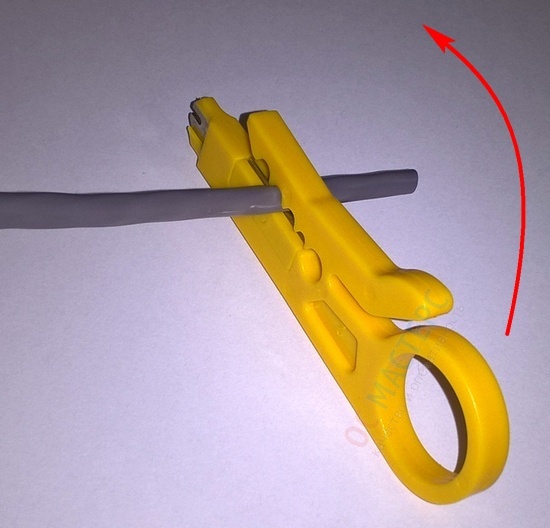

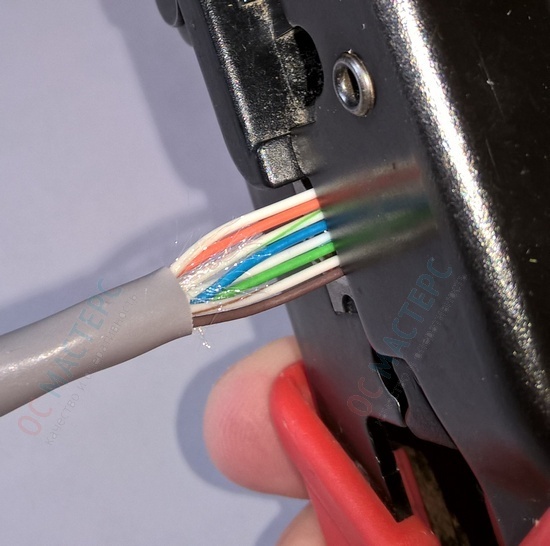

Поначалу снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после этого снимите изоляцию

Надрез также можно выполнить ножиком, или специально созданным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, дабы не зацепить жилы, и сделайте маленький поворот, приблизительно на 20 градусов

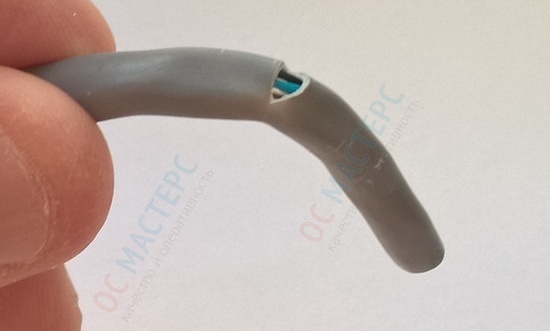

Изогните провод для роста надреза

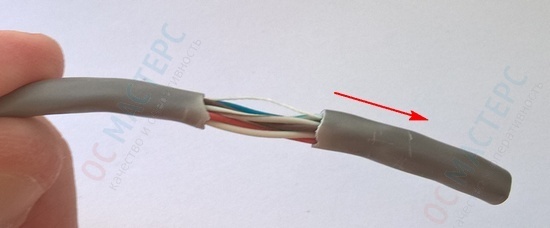

Сейчас изоляция просто снимется — просто потяните за неё с маленьким усилием

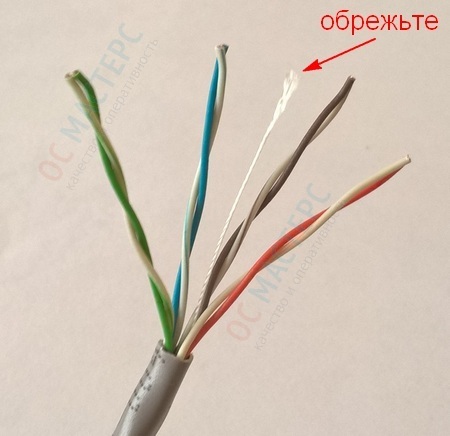

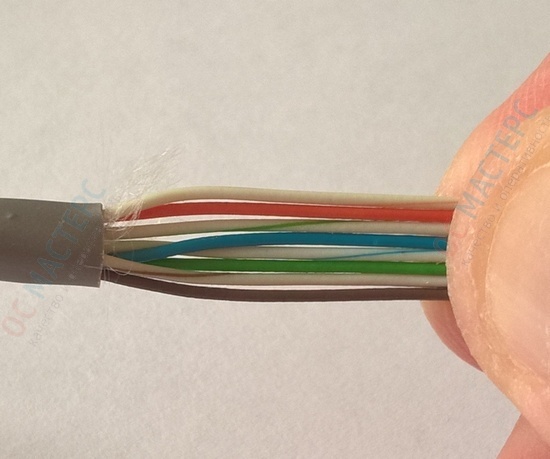

Капроновую нить (если она есть) обрежьте ножиком либо кримпером

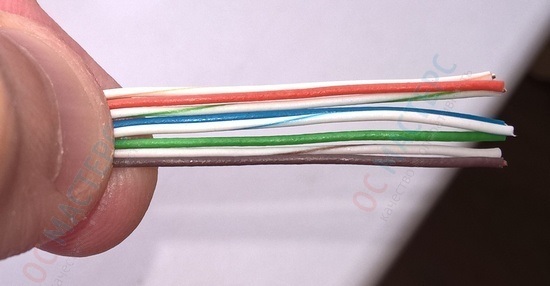

Выпрямите пальцами каждую жилу, дабы они были ровненькими. После чего сложите их по следующей схеме (схема "B"):

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — голубая
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая

Внимание! В схеме "A" изменяются местами "бело-оранжевая"-"оранжевая" и "бело-зелёная"-"зелёная" пары жил:

• — бело-зелёная
• — зелёная
• — бело-оранжевая
• — голубая
• — бело-синяя
• — оранжевая
• — бело-коричневая
• — коричневая

Вы сможете применять и схему "A", но в данном случае обожмите по этой же схеме и коннектор на оборотной стороне кабеля

Проверьте себя ещё раз:

Также можно обжать четыре жилы заместо восьми (к примеру, при повреждении одной либо более жил). В данном случае наибольшая скорость передачи по кабелю будет 100 мбит за секунду (около 12 мб)

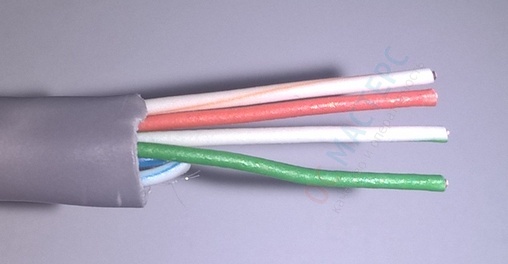

Для обжима четырёх жил можно применять любые две пары. В нашем случае это "оранжевая — бело-оранжевая" и "зелёная — бело-зелёная"

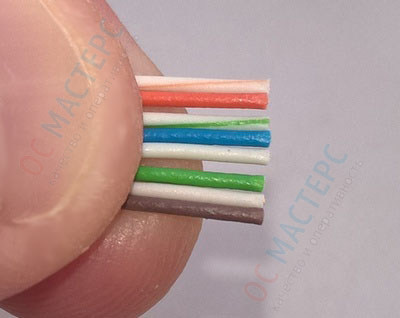

Жилы нужно обрезать, дабы их длина была одинаковой:

После обрезки получим осторожные края

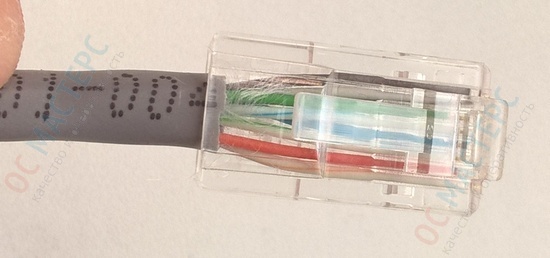

Сейчас воткните жилы в коннектор, после этого сразу снова проверьте цвета — не перепутались ли они в процессе вставки

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — голубая
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая

Если цвета с одной стороны плохо видны, то поверните коннектор другой стороной (тут, естественно, схема идёт снизу ввысь)

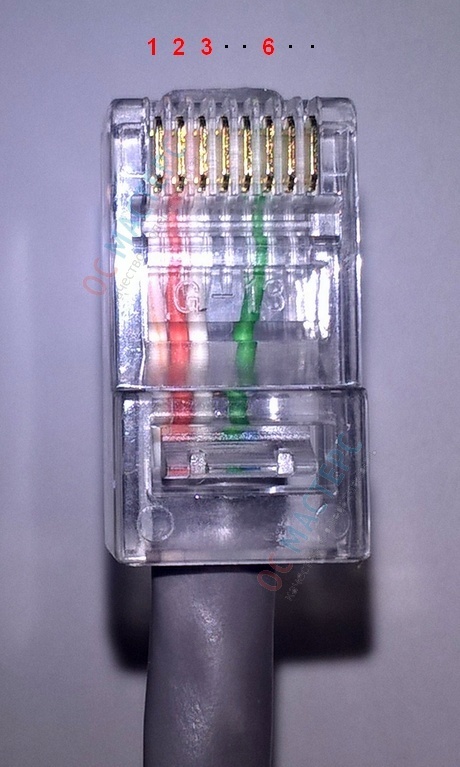

В случае четырёх жил следует расположить их в коннекторе следующим образом:

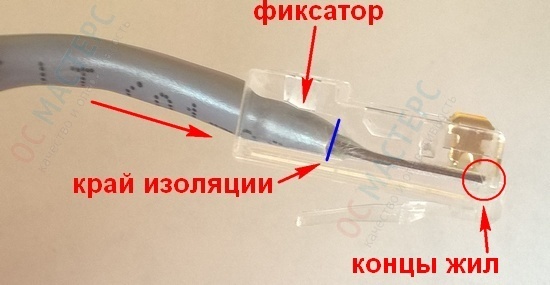

После проверки воткните кабель до упора, дабы ( 1 ) все восемь (либо четыре) жил упёрлись в край коннектора под медными контактами и ( 2 ) край изоляции кабеля находился поглубже фиксатора

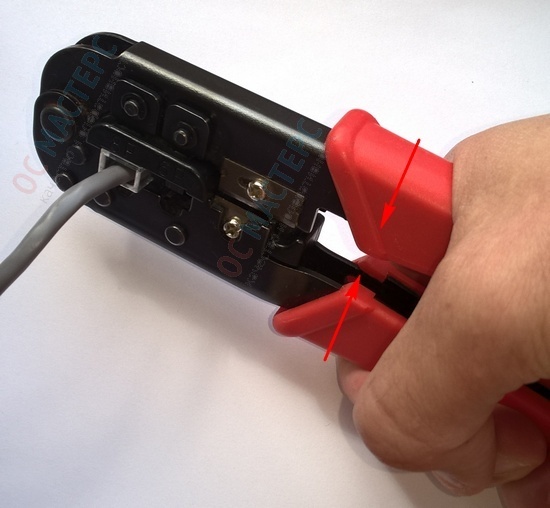

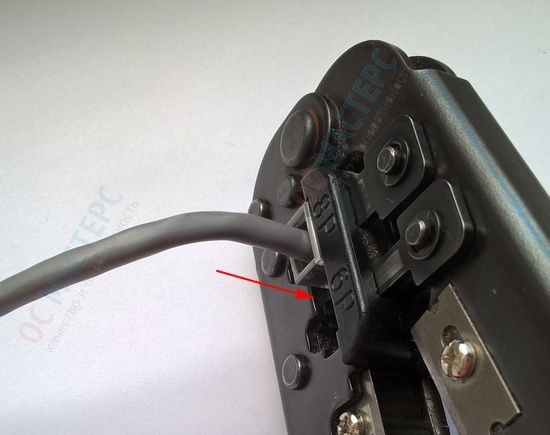

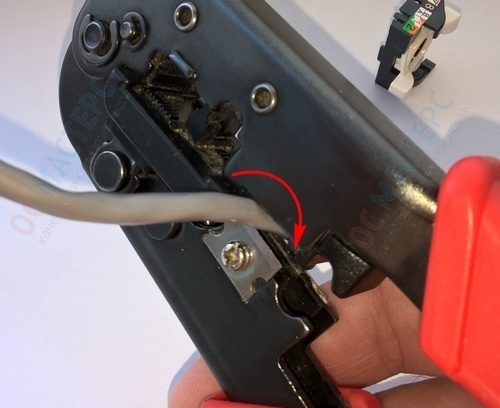

Сейчас воткните коннектор в гнездо кримпера до упора

Произведите достаточно сильное нажатие — лезвия кримпера будут горизонтальны друг к другу

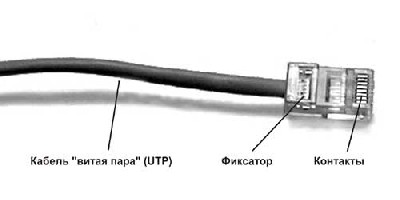

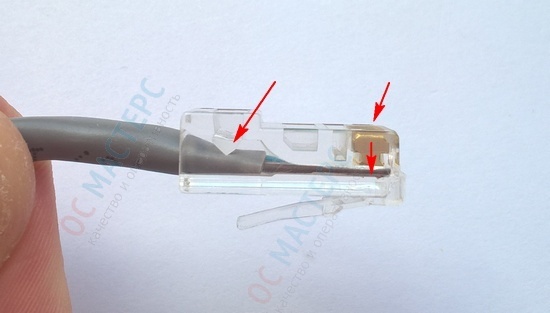

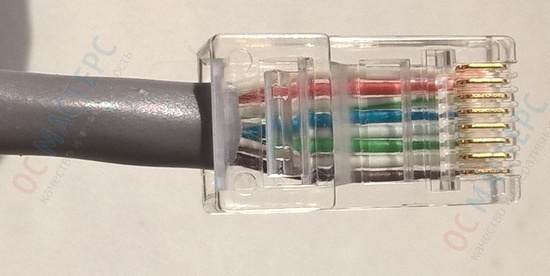

Коннектор обжат: медные контакты пробили изоляцию жил, а фиксатор держит кабель за внешнюю изоляцию

Если делаете обыденный Ethernet-удлинитель, то проведите такую же функцию для другой стороны кабеля, после этого проверьте его, подключив компьютер либо ноутбук к LAN-порту вашего роутера

В случае подключения компьютерной розетки оборотная сторона кабеля, вероятнее всего, обжата коннектором RJ-45, потому проверьте схему на оборотной стороне кабеля. По мере надобности проведите его обжим

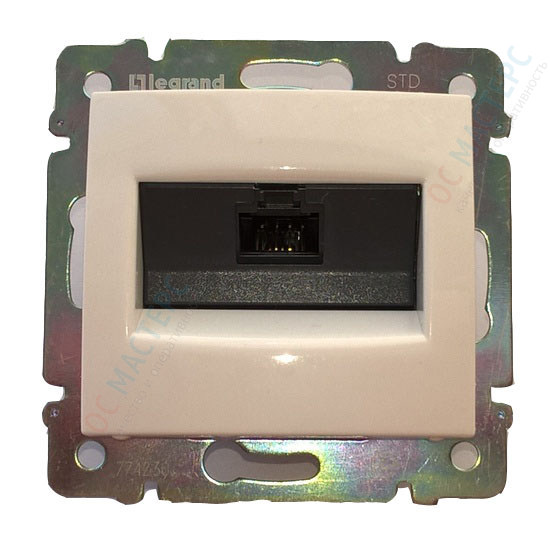

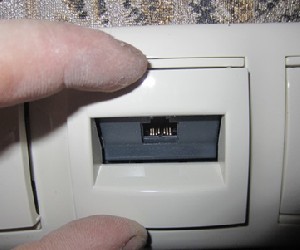

Внешний облик розетки: поначалу снимаем пластиковую панель — просто потяните её, она держится на пластмассовых фиксаторах

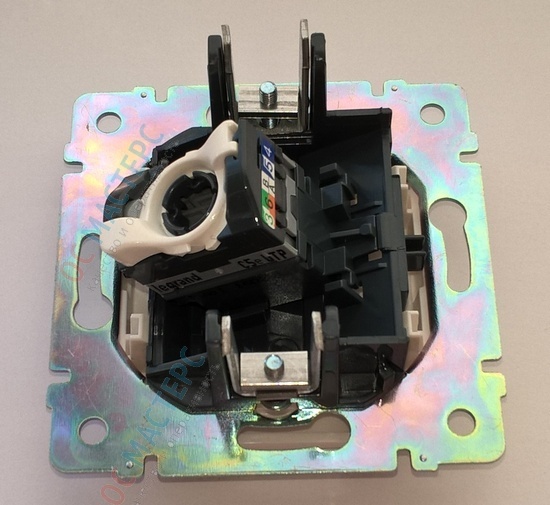

Сзади лицезреем винтообразной механизм со схемой подключения

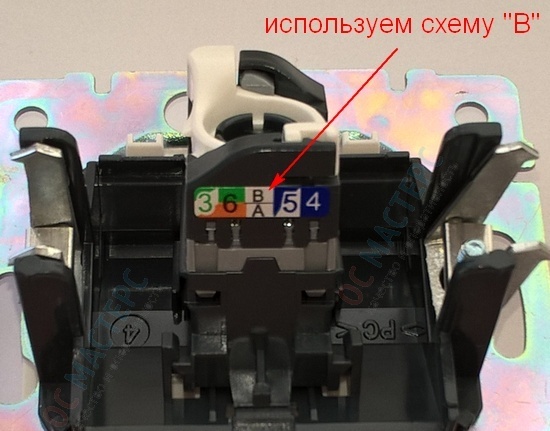

Для подключения будем применять схему "B"

Вы сможете подключить розетку и по схеме "A", но в данном случае проверьте, дабы коннектор с оборотной стороны кабеля также был обжат по схеме"A"

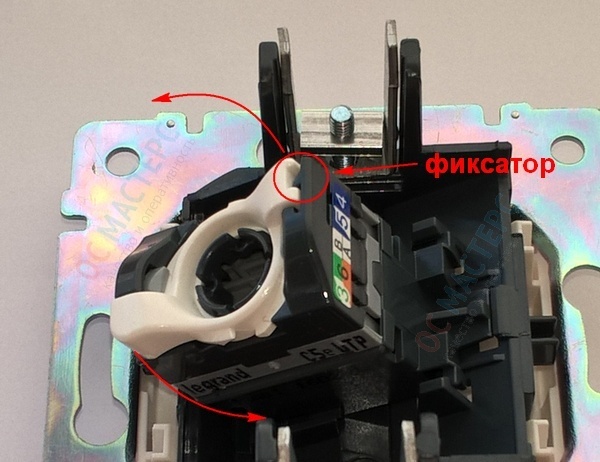

Снимаем механизм. Для этого поверните пластмассовый винт против часовой стрелки. По мере надобности, если винт не поддаётся, аккуратненько и на очень небольшой угол отогните фиксатор

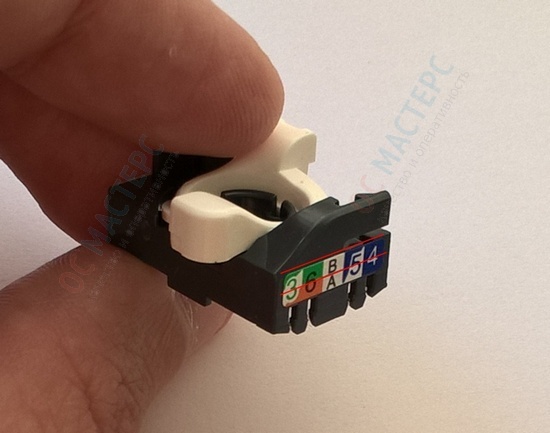

Схема нарисована на обеих сторонах внутренности

Подготовим кабель, как в случае с обжимом: аккуратненько надрежем внешнюю изоляцию, дабы не зацепить жилы

Дабы прирастить надрез, изогните изоляцию

Снимите внешнюю изоляцию и обрежьте капроновую нить, дабы она не мешала

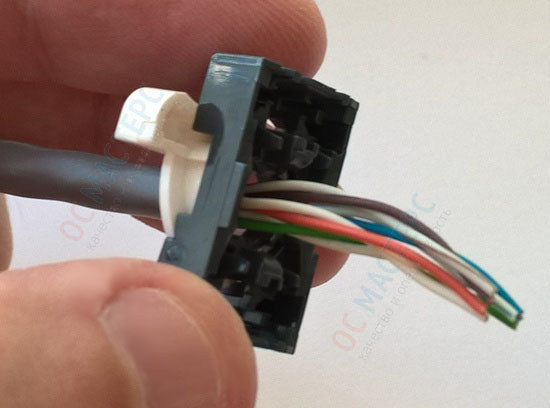

Воткните кабель в начинку розетки со стороны пластмассового винта

Распрямите все жилы пальцами, дабы было комфортно ими манипулировать

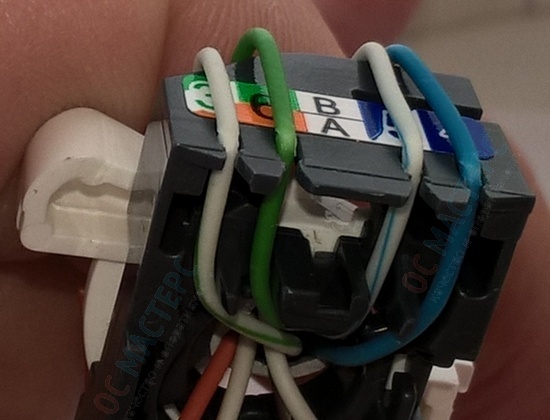

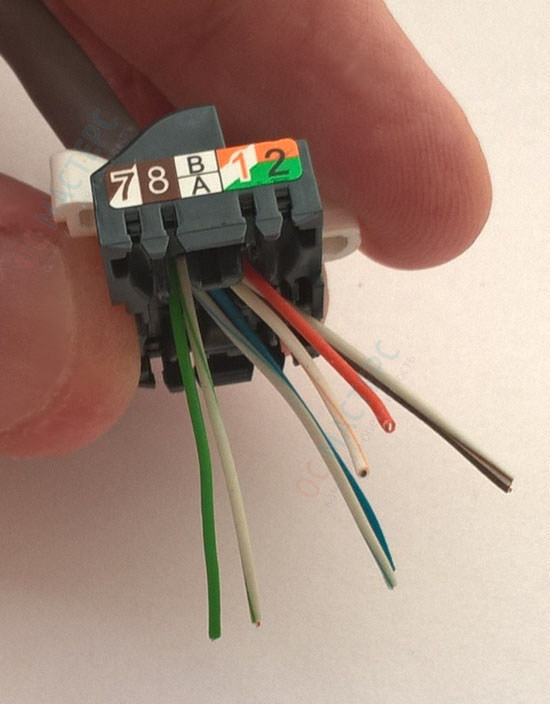

Сейчас, берите каждую жилу пальцами и заводите в крепёжные бороздки — для вас необходимо просто натянуть жилу 2-мя пальцами и потянуть её кончик в сторону рисунка схемы с маленьким усилием — она сама перескочит в бороздки, как на иллюстрации ниже

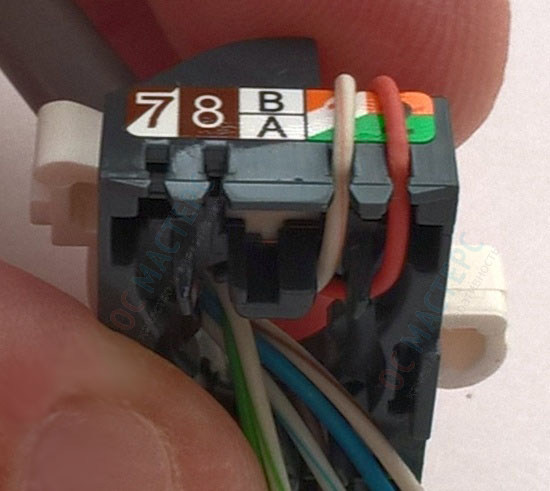

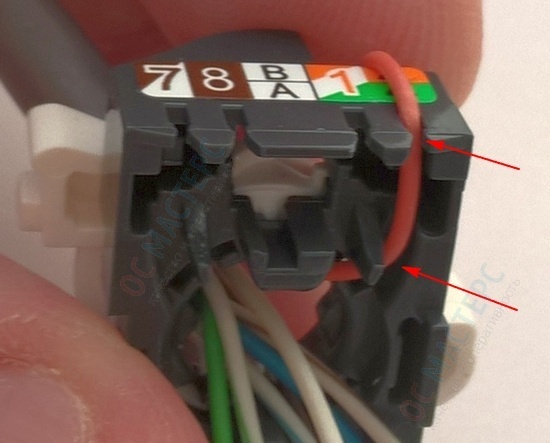

Начнём с оранжевой

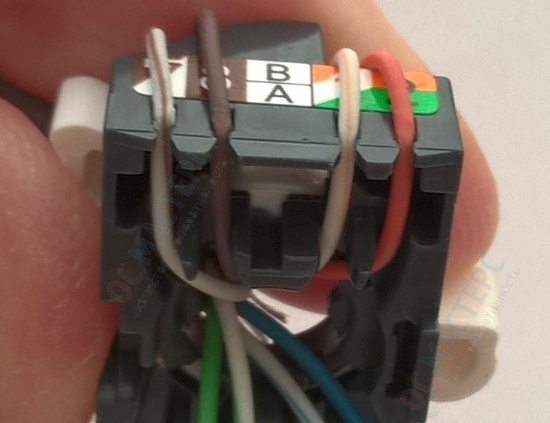

Потом, коричневую и бело-коричневую

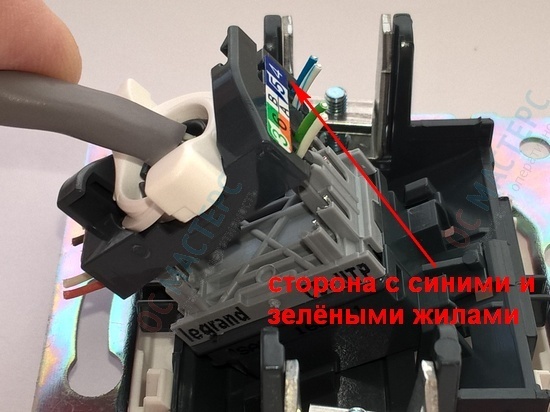

Сейчас поверните начинку розетки другой стороной и проведите те же манипуляции с оставшимися 2-мя парами

Проверьте ещё раз цвета, дабы они соответствовали схеме. Сейчас наденьте винтообразной механизм на основание розетки (но не до конца)

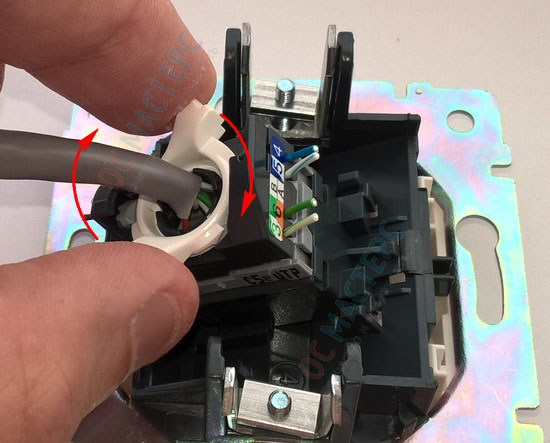

Поверните винт по часовой стрелке — механизм сам наденется на основание розетки при повороте практически без дополнительного давления

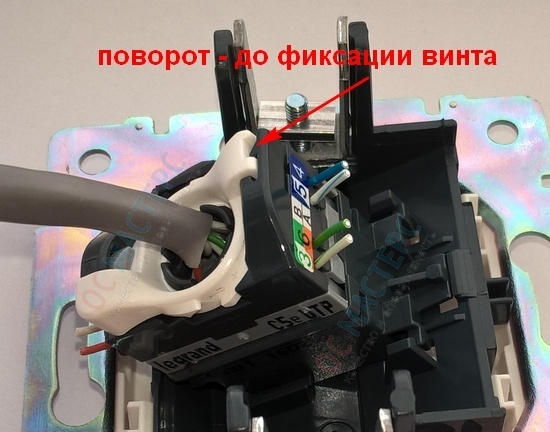

Направьте внимание — винт должен быть повёрнут до самой фиксации

Розетка собрана, сейчас вы сможете для проверки подключить кабелем Ethernet компьютер либо ноутбук, после этого закрепить розетку в монтажном отверстии

После обжима проверим качество обжима и целостность патчкорда

1-ый метод — проверка при помощи консольной команды PING

Подключите компьютер новым кабелем к вашему сетевому оборудованию (роутеру) либо сделайте соединение VPN , если у вас только кабель провайдера (дабы было что пинговать)

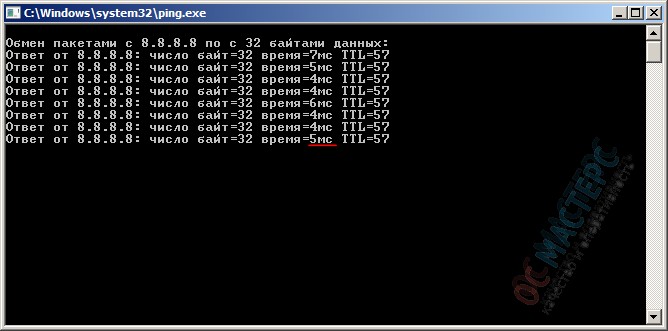

Потом нажмите Win+R, в поле "Открыть" введите команду "ping 8.8.8.8 -t" без кавычек, потом нажмите ОК. Если есть соединение с вебом, то в окне консоли вы увидите строчки с течением времени пинга

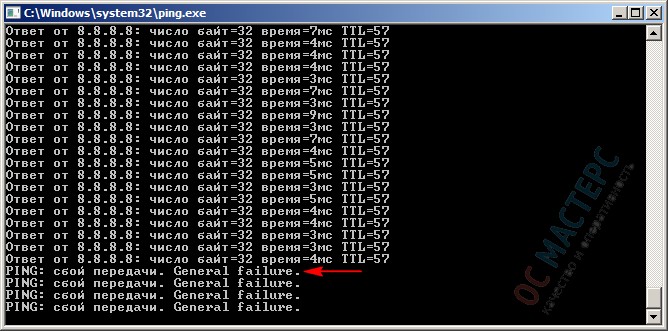

Если вы видите строчки "Сбой передачи. General Failure" либо другие ошибки, то это может гласить о плохо обжатом кабеле.

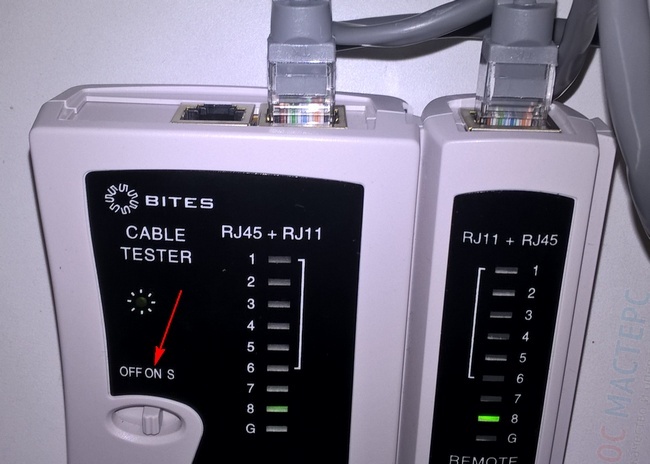

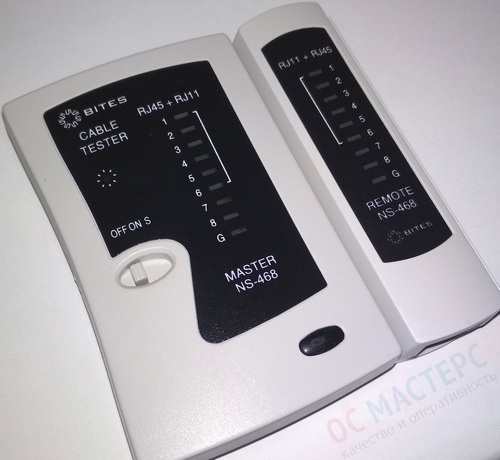

Проверим качество обжима отдельных жил витой пары при помощи LAN-тестера NS-468 компании BITES

Воткните кабель одним концом в правый порт основного блока, а другим — в верхний порт дополнительного блока, потом включите тестер в режим "ON"

Все восемь пар индикаторов (на основном и дополнительном блоке) должны попеременно зажигаться с первой по восьмую

Если жилы спутаны, то светодиоды будут зажигаться не попарно. Если какая-то жила плохо обжата, то соответственная пара индикаторов пылать не будет. Если даже после повторного обжима одна либо более пара индикаторов не зажигается, то обожмите кабель по схеме 4 жилы — в данном случае наибольшая скорость по кабелю будет 100 мбит за секунду (по 8-жильному кабелю — 1 гигабит за секунду)

Вы сможете включить LAN-тестер в неспешный режим "S"- в нём индикаторы мигают пореже и легче найти подходящую пару либо перепутывание жил витой пары

Если вы нашли LAN-тестером плохо обжатую жилу, то сделайте снова обжим обоих коннекторов (не режьте, а ещё раз обожмите кримпером), но в сей раз усилие сделайте малость больше, после этого снова проведите проверку LAN-тестером. Если жилы спутаны либо нет сигнала после вторичного обжима — проведите процесс обжима с самого начала

Как подключить веб розетку?

Установка веб розетки отличается от установки обыкновенной розетки, она содержит особый штекер и не 3 провода, а все 8. Потому данная аннотация понадобится тем, кто решит без помощи других подключать такую розетку.

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обыденных, в том, что они имеют таковой тип проводов, как витая пара. Что это значит? Это значит, что розетка имеет 8 медных проводов, свитых вместе в 4 пары. Конкретно с помощью этих проводов все электрические помехи благополучно гасятся, и обеспечивается высочайшая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и особый разъем (более нередко применяемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом делается достаточно легко, в особенности если есть подробная аннотация этого процесса. Сетевые розетки бывают как сокрытой так и для открытой установки, если для вас вдруг необходимо установить ее в место с повышеной влажностью либо на открытом воздухе, то для вас нужна конкретно затратная веб розетка.

Предварительные работы

1-ое, что необходимо выполнить, это проложить электрическую проводку под веб, естественно, если это не было изготовлено еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

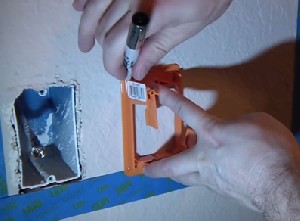

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого применяется перфоратор и особая коронка, с помощью которых в стенке выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и иных загрязнений, и потом в нее устанавливается подрозетник. Закрепить его можно с помощью густой алебастровой консистенции.

На этом предварительные работы завершаются и можно перебегать к разводке проводов.

Подключение веб розетки

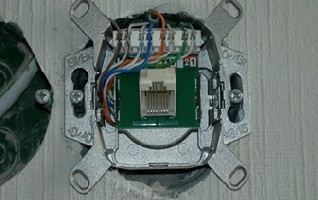

Любая веб розетка содержит клемник, к которому подключаются витые пары. Этот клемник необходимо отсоединить от механизма розетки. Для этого необходимо повернуть розетку к для себя тыльной стороной и отыскать там белоснежный фиксатор.

Данный фиксатор (стопорное кольцо) необходимо малость повернуть по часовой стрелке до того времени, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не пригодится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению веб кабеля.

Для начала через заднюю часть съемного клемника необходимо просунуть веб провод.

После чего необходимо очень аккуратненько зачистить витую пару с помощью ножика, дабы обнажить жилы. Потом жилы нужно расправить, подготовив их к соединению.

Принципиально! При зачистке витой пары необходимо действовать очень пристально и не давить ножиком на защитную оболочку очень сильно, так как жилы просто разрушить.

Дальше следует важнейший момент — подключение жил витой пары в согласовании со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения веб кабеля по цветам

Для того дабы верно подключить жилы витой пары сетевого кабеля к розетке, необходимо разобраться, что означают цвета и числа на клемнике. Очень принципиально верно соблюсти порядок подключения цветов веб кабеля.

Существует 2 эталона подключения: A и B. Для того дабы осознать, какую схему следует применять, необходимо, дабы она дублировала схему проводящих каналов в розетке.

Принципиально! Для того дабы не ошибиться с выбором схемы подключения, необходимо непременно проконсультироваться поставщиком веб услуг, который даст подсказку, какая схема была задействована во время монтажа.

Сейчас необходимо разобраться с цветовой маркировкой. Любая пара проводов обозначается одним цветом.

Используя цветовую маркировку, можно подключать до витых пар, но для личных квартир обычно применяется соединение витых пар.

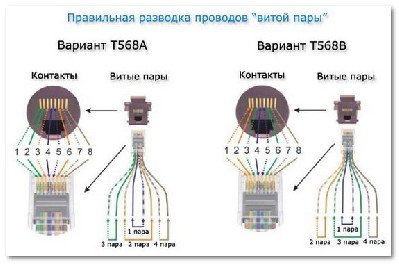

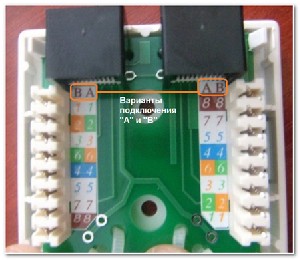

Для более подробного объяснения, можно разглядеть схему подключения веб розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

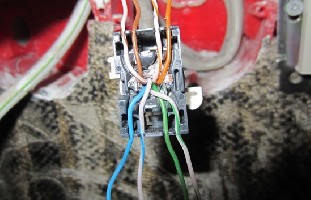

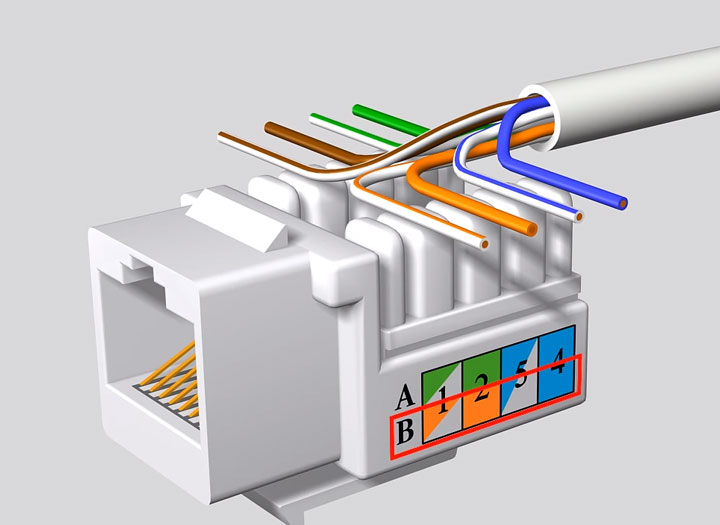

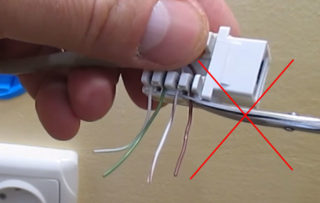

Разобравшись со схемой, можно начинать подключать жилы веб провода, вставляя их в надлежащие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На рисунке видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того дабы обеспечить высшую крепкость соединения, необходимо углубить провода в пазах с помощью кроссировочного ножика (вот поэтому процесс обжимки веб кабеля по цветам именуют кроссировкой витой пары). А далее контактные площадки розетки делают свое дело, накрепко закрепляя провода на собственных местах.

Как действует такие площадки? По сути все достаточно легко: эти площадки сделаны в виде заостренных пластинок, расположенных друг от друга на таком расстоянии, дабы при опускании крышки на свое место посадки, изоляция жил просто прорезалась лезвиями, и они задели сердцевин, которые проводят электрический сигнал. Конкретно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

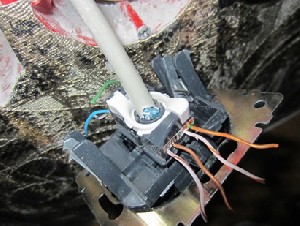

Как все манипуляции с соединением проводов были выполнены, клемник можно возвращать назад в розетку таким же образом, каким он был оттуда изъят, и потом прочно закрутить стопорное кольцо.

После чего следует удостовериться в том, что подключение выполнено правильно, для этого необходимо подключить к розетке какое-нибудь устройство, к примеру, модем — если он заработал, означает, все нормально. В случае же, если устройство не заработает, необходимо будет инспектировать корректность подключения проводов и качество их обжатия.

Совет! Для того дабы подключение было верным, лучше производить его со особым кабельным тестером.

После проверки работоспособности новейшей сети, можно надрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стенке подрозетник.

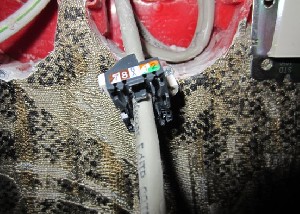

Монтируем розетку

При установке ethernet розетки в подрозетник не надо прибегать ни к каким ухищрениям — этот процесс вполне идентичен с процессом установки обыкновенной электрической розетки. Но необходимо непременно проследить за тем, дабы кабель аккуратненько разместился в коробке, а уже только позже прикручивать розетку винтами.

После монтажа розетка для веба оснащается декоративной накладкой. Позже для вас только остается подключить веб кабель к розетке.

Схожую схему подключения витой пары и монтажа розетки можно применять для всех видов веб розеток. Разве что, они могут отличаться формой и расположением контактных групп, также методом установки, но сущность подключения при всем этом нисколечко не изменяется.

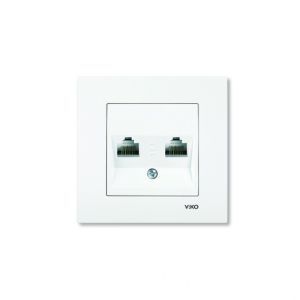

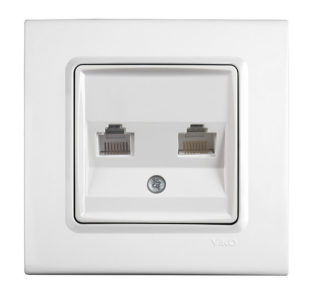

Если есть необходимость в подключении к двум сетям, есть двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну веб розетку на два выхода, разумеется, приобрести и установить дешевле, чем две одинарных.

Подключение веб розетки своими руками доступно каждому юзеру, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это более принципиальный момент при подключении таковой розетки.

Как подключить веб розетку — видео:

Видео о соединении витой пары:

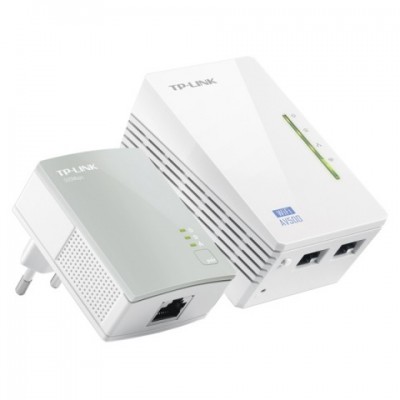

Веб через электрическую розетку 220 В

Если вы не желаете сверлить стенки, кидать провода через весь дом либо запамятовали смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого для вас пригодится PowerLine адаптеры, которые смотрится вот так:

Вы подсоединяете один таковой адаптер к вебу, а другой уже в другой комнате просто коннектится с первым, такое вы сможете сделать в каждой комнате, где нужен веб и есть электрическая розетка, сам адаптер вы при помощи стандартной витой пары подключаете к компу либо ноутбуку.

Как подключить сетевую розетку RJ 45: схема, витая пара

Юзеры, повсевременно живущие в городских квартирах и личных домах, очень нередко нуждаются в дополнительных точках подключения к Вебу. В данном случае сетевая розетка – самый обычный выход из положения, позволяющий оформить узел подсоединения в каждой комнате. Для разных видов устройств (гаджетов) он может быть обустроен в соответственном эталоне.

Чем разъясняется потребность в розетках

Хоть какой юзер Веба может сказать, что при наличии роутера установка ЛАН розеток по всей квартире будет лишней мерой и дублированием функций. Но им сделает возражение огромное количество людей, беспокоящихся о собственном здоровье и старающихся понизить уровень генерируемых устройством высокочастотных излучений.

Существует очередной весомый резон в пользу того, дабы LAN розетка устанавливалась в отдаленных комнатах личного дома либо городской квартиры. Он состоит в том, что даже самые дорогие и продвинутые роутеры не в состоянии перекрыть значимые места, занимаемые современными строениями. В их границах непременно найдется точка, где сигнал ослаблен так, что уверенной связи не будет. В городских квартирах таким местом является удаленная от роутера лоджия, где выход в Веб в летнее время также нужен.

При наличии разветвленной сети присоединенных ЛАН розеток все вопросы по надежности связи в огромных по площади помещениях и пригородных особняках автоматом снимаются.

Систематизация розеток

Для правильного подхода к выбору подходящего эталона сетевых розеток будет нужно ознакомиться с имеющейся систематизацией изделий, рассчитанных на унифицированный разъем RJ-45. Но до этого следует разобраться с особенностями этого эталона соединения, образуемого при помощи типового 8-жильного провода, именуемого «витой парой». Такое название изделие получило благодаря соответствующему переплетению свитых проводов, размещенных в экранированном кабеле. Средством этого эталона организуется большая часть быстродействующих каналов связи в сетях самых разных категорий.

Спецами по сетевому обмену информацией принята систематизация розеток для витой пары по следующим главным признакам:

• количество сразу задействованных разъемов;
• скорость передачи инфы по сети;
• метод фиксации на стенках и других рабочих поверхностях помещений.

В согласовании с первым признаком выделяют одинарные, двойные, также особенной конструкции терминальные розетки, имеющие до 8-ми разъемов. Известен очередной тип, относящийся к комбинированным изделиям. В них предусматриваются дополнительные интерфейсы, такие как аудио-, USB-, HDMI- и другие, совмещенные с RJ-45.

По скорости передачи инфы все известные розеточные соединители делятся на следующие категории:

• Витая пара 3Е – скорость передачи инфы до 100 Мбит/секунду.
• То же изделие, но обозначаемое как 5Е – до 1000 Мбит/сек.
• Шестая категория – до 10 Гбит/сек.

По методу крепления розетки витая пара разделяются на встраиваемые/внутренние и затратные изделия. У первой разновидности контактная группа заглублена в нишу в стенке, а у внешних моделей она размещается на поверхности и закрыта затратной крышкой.

Сферы использования

Не считая чисто домашнего варианта применения сетевые розетки обычно инсталлируются на ряде объектов:

• кабинеты, аудитории и помещения с расположенным на них серверным оборудованием;
• интернет-центры и библиотечные площадки;
• магазины IT и ремонтные мастерские;
• скрытые лаборатории и другие помещения с ограниченным допуском.

Для современных кабинетов кроме установки роутеров непременно наличие розеток-RJ-45, позволяющих подключать ПК станции к Вебу и своим локальным сетям.

В помещениях особо скрытых организаций встраивание в стенки сетевых розеток – единственная возможность неопасного выхода в Веб, так как в них запрещены любые излучающие системы. Такая предосторожность связана с тем, что через беспроводную передачу вероятен перехват скрытой инфы.

Особенности прокладки кабеля

При прокладке кабеля для розеток Веб должны соблюдаться определенные правила, содержание которых находится в зависимости от типа шлейфа, также от места обустройства соединений. Для организации Интернет-сетей обычно применяются следующие виды кабельной продукции:

• витая пара UTP;
• оптоволоконные полосы;
• коаксиальный кабель.

Кроме вида соединения при его оформлении принципиально направить внимание на тип жилы и метод экранирования всего кабельного изделия.

Правила прокладки любого типа кабеля регламентируются требованиями действующих эталонов ISO/IEC 11801 и ANSI/TIA/EIA-568A. В них учитываются следующие особенности монтажной процедуры:

Витую пару UTP допускается укладывать с наибольшим радиусом извива более 8-ми наружных поперечников. Нарушение этого требования приведет к разрушению изоляции и повышению наружных наводок.

Несоблюдение этих правил сведет на «нет» все усилия по организации надежного Интернет-подключения.

Прокладка витой пары в квартире

Прокладка полосы от точки доступа в сторону ПК либо распределительного устройства осуществляется единым кабелем без образования стыковых соединений. Ввод витой пары в квартиру организуется через отверстие в стенке, смежной с общим коридором. Оно оформляется пластмассовой гильзой, вырезанной из трубы подходящего поперечника.

На участке трассы от этажного щитка и до ввода в квартиру кабель прокладывается в коробе. Таким же образом оформляется его открытая проводка снутри на стенках квартиры. В данном случае заместо короба могут применяться стандартные кабельные каналы либо плинтуса особенной конструкции (с пустотами для укладки проводов). Они имеют съемные крышки, которые после размещения в нишах витой пары просто защелкиваются. Дальше кабель проводится до места его подключения к розетке RJ 45.

Особенности монтажа и подключения

Порядок монтажа розеток в избранном месте обусловятся методом прокладки кабеля витая пара (он обычно укладывается открыто). Потому для их размещения применяется поверхностный метод. Перед тем как подключить витую пару к розетке, поначалу придется заняться ее расключением, под которым понимается разделка отдельных жил и подготовка их к подсоединению.

Разделка витой пары проводится согласно особенным схемам, с которыми можно ознакомиться на хоть какой странице Веба соответственной темы.

По мере надобности соединения оборванного кабеля либо его наращивания не допускается применять спайку либо скрутку. Для этого потребуются особые переходные коробки.

Существует несколько вариантов обжима кабеля (распиновки его концов для подключения к сетевому гнезду), обозначаемых следующими схемами:

• прямой 8-проводниковый кабель;
• 8-проводный кроссовер;
• прямой 4-проводниковый кабель;
• 4-проводной кроссовер.

Прямым 4-проводниковым кабелем можно подсоединять телефонные полосы.

Каждое подключение витой пары к розетке из этого списка подходит для определенных ситуаций, зависящих от типа соединяемых устройств. Согласно приведенным в Веб схемам 1-ый вид применяется для организации канала между ПК и роутером, обслуживающим линию резвого Веба. 3-я разновидность разводки для Интернет-соединений подходит, когда пользуются неспешным протоколом передачи данных. Кроссоверы нужны в особенных ситуациях, когда необходимо соединить средством розеток ЛВС два одинаковых порта (два ПК, к примеру).

Проверка подключения и вероятные ошибки

По окончании монтажа сетевой розетки и установки коннектора на рабочем конце кабеля нужно проверить подключение на надежность образованных соединений. Для этого удобнее всего пользоваться дешевеньким китайским устройством, генерирующим тестовые импульсы. Его задающий блок применяется заместо роутера, а приемник врубается прямо в розетку. После подачи импульсных сигналов в приемнике происходит их сопоставление. Если все удалось подсоединить верно, на приборе попеременно загораются зеленоватые светодиоды.

Вероятные ошибки монтажа разделяются на три вида:

• нарушение протокола (порядка подключения жил);
• некорректно избранный тип подсоединения;
• повреждение провода во время зачистки.

При соблюдении требований к подключению сетевые розетки прослужат юзеру долгое время и обеспечат надежное скоростное соединение.
