Как подключить вентилятор к выключателю

Хорошего времени суток почетаемые читатели блога. Тема поста как подключить вентилятор в ванной к выключателю и попытаемся это выполнить без помощи других.

Ванная комната считается помещением завышенной угрозы, согласно строительной документации. Завышенная влажность это к тому же сырость, запахи, плесень, потому отменная вентиляция просто нужна.

Вентилятор для ванной комнаты

По нормативным данным величина обмена воздуха должна быть 25 куб. м/час, потому выбирая вентилятор, учитывайте данное требование. У вентилятора есть еще показатель, который так же регламентируется нормами, это шумовой эффект работы.

В дневное время шум вентилятора должен быть в границах 23 – 58 дБ, ночкой в границах 13 – 50 дБ. Приобрести вентилятор лучше заблаговременно, что бы знать, какого поперечника делать посадочное отверстие при кладке плитки.

Сейчас вентиляторы выпускаются с датчиком влажности, таймером, фототаймером, датчиком движения и т. д. Перед покупкой необходимо будет обусловиться, что бы вы желали приобрести. Давайте разглядим подробнее подключение часто встречающихся вариантов.

Во время монтажных работ, соединений и подключений удостоверьтесь, что в проводах нет напряжения, используя измерительный устройство.

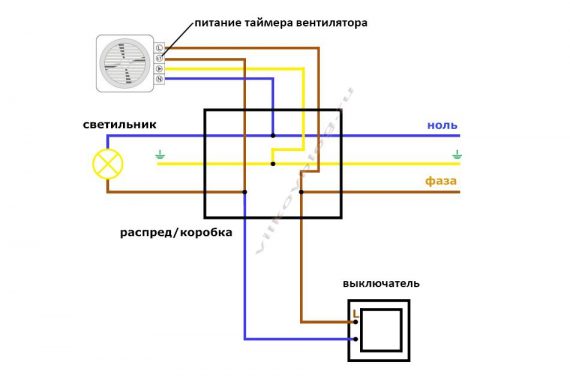

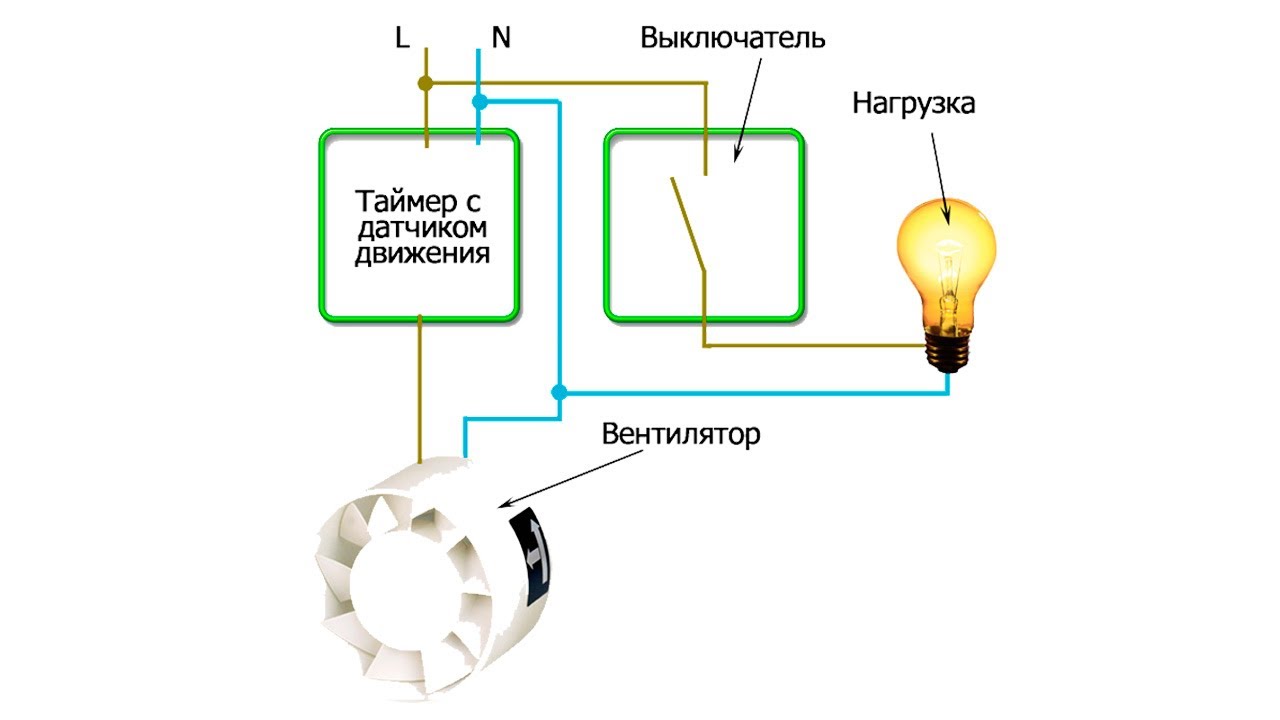

Схема подключения вентилятора с таймером

В данном варианте происходит одновременное включение вентилятора и освещения ванной. При выключении осветительного прибора происходит задержка выключения вентилятора на определенный промежуток времени.

Подключение вентилятора с таймером

Разглядим подробнее соединение и подключение проводов в данной схеме. В распределительную коробку прокладываем питающий трехжильный кабель, жилы которого имеют определенный цвет изоляции.

Провод в коричневой изоляции будет фазой, синей ноль и желтоватой заземление. Следующий трехжильный кабель проложим от осветительного прибора в распределительную коробку.

Двужильный кабель проведем от выключателя в коробку. К вентилятору от коробки придется провести трехжильный кабель и еще дополнительную четвертую жилу.

Сейчас произведем соединение проводов и их подключение. Разделываем все кабеля в коробке от внешней оболочки и зачищаем каждый провод от изоляции см на 6.

Берем синий нулевой провод питающего кабеля, синий провод от осветительного прибора и синий, идущий к нулевому контакту вентилятора (N), скручиваем между собой.

Дальше берем провод в желтоватой изоляции питающего кабеля, желтоватый заземляющий желтоватый провод от осветительного прибора и желтоватый провод, идущий к заземлению вентилятора, скручиваем провода между собой.

Потом берем карий провод питающего кабеля, карий провод, идущий с контакта L вентилятора и карий провод идущего на выключатель, скручиваем между собой.

Сейчас берем карий провод, идущий со осветительного прибора, синий провод, идущий с выключателя и карий провод с контакта A вентилятора, скручиваем между собой.

Скрученные концы пропаиваем либо опрессовываем, изолируем, укладываем в коробку и закрываем ее. Подаем электропитание и проверяем свою работу.

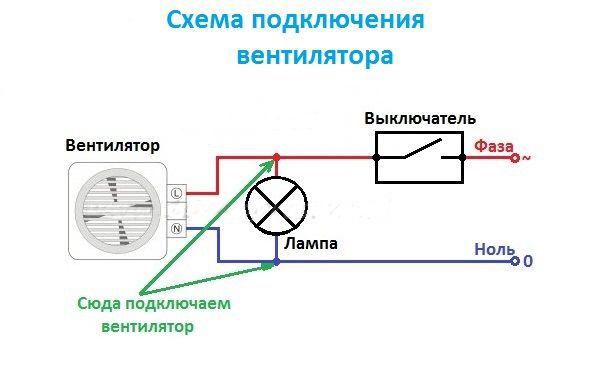

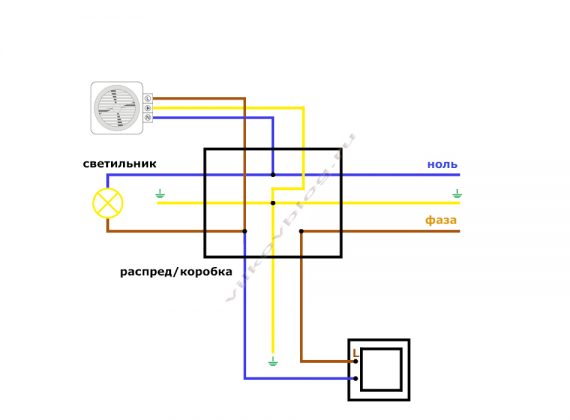

Схема подключения вентилятора со светильником

Если для вас не необходимы прибамбасы в вентиляторе, то можно приобрести обычной вентилятор и подключить его параллельно светильнику.

Если ремонт не предвидится, то необходимо провести трехжильный кабель от осветительного прибора ванной комнаты до установленного вентилятора и подключить синий провод к контакту N вентилятора и нулевому проводу, идущему к светильнику.

Желтоватый провод подключаем к заземляющему контакту вентилятора, другой конец провода к заземлению осветительного прибора. Карий провод подключаем к контакту L вентилятора, другой конец провода к фазному проводу осветительного прибора.

Если вы в процессе ремонта, то лучше все провода привести в распределительную коробку и в ней выполнить соединение. В нашем случае трехжильный кабель имеет три цвета, синий, желтоватый и карий, и двухжильный синий и карий.

В коробку идёт трехжильный питающий кабель, трехжильный от осветительного прибора, трехжильный от вентилятора и двухжильный от выключателя.

Схема подключения вентилятора

Разделываем все кабеля, зачищаем все провода см на 6. Дальше берем синий (ноль) провод питающего кабеля, синий провод от осветительного прибора, синий провод от вентилятора и скручиваем между собой.

Дальше берем желтоватый (заземление) провод от питающего кабеля, желтоватый провод от кабеля от осветительного прибора и желтоватый от вентилятора, скручиваем между собой.

Сейчас берем карий (фаза) провод питающего кабеля и карий провод кабеля идущего от выключателя, скручиваем между собой.

Потом берем карий провод от вентилятора, карий от осветительного прибора и синий от выключателя, скручиваем между собой.

У всех скруток неровные кончики откусываем бокорезами, скрутки пропаиваем либо опрессовываем, изолируем, укладываем в коробку и закрываем ее.

Подключаем к проводам выключатель, осветительный прибор, вентилятор, подаем электропитание и проверяем работоспособность схемы.

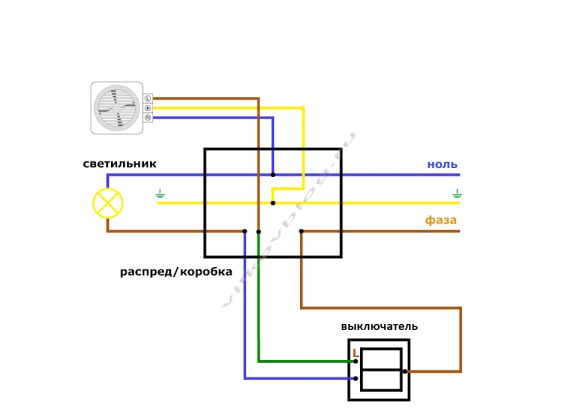

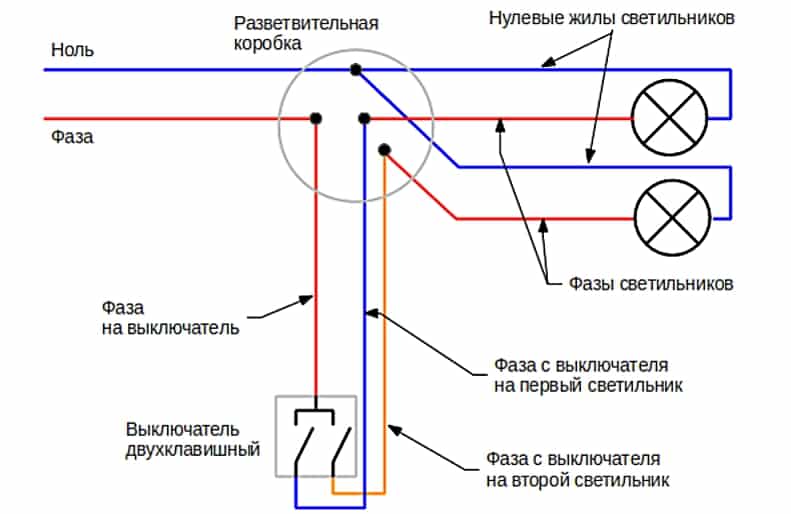

Схема подключения вентилятора к двухклавишному выключателю

Это очередной распространенный вариант подключения вентилятора, когда свет в ванной врубается раздельно, а вентилятор раздельно.

В данном варианте устанавливается распределительная коробка, в которую заводятся трехжильные кабеля от осветительного прибора, двойного выключателя, вентилятора и щитка питания либо примыкающей коробки.

Подключение вентилятора к двухклавишному выключателю

Соединяем провода в коробке. Разделываем все кабели, зачищаем провода. Берем зачищенный синий (ноль) провод с питающего кабеля, синий со осветительного прибора, синий с вентилятора и скручиваем между собой.

Дальше берем желтоватый (заземление) провод питающего кабеля, желтоватый с вентилятора, желтоватый со осветительного прибора и скручиваем между собой.

Потом берем карий (фаза) провод питающего кабеля, карий провод с кабеля, идущего с выключателя, и скручиваем.

Сейчас берем карий провод с кабеля, идущего с вентилятора, зеленоватый провод с кабеля, идущего с выключателя, и скручиваем между собой.

Берем карий провод с кабеля, идущего со осветительного прибора, синий провод с кабеля, идущего с выключателя, и скручиваем. Подключаем выключатель, осветительный прибор, вентилятор согласно электрической схеме.

Неровные и острые кончики скруток откусываем бокорезами, пропаиваем либо опрессовываем скрутки, изолируем, укладываем в коробку, закрываем ее, подаем электропитание и проверяем работоспособность данной схемы, в какой любая кнопка включит раздельно осветительный прибор и вентилятор.

Вот все премудрости подключения, думаю, управятся все. Успешного для вас электромонтажа.

Как подключить вентилятор в ванной

Признак комфорта ванной комнаты – ее чистота и свежесть. Достигнуть этого тяжело из-за неизменной влажности и перепадов температуры. Такие условия содействуют развитию плесени и других вредных микробов.

Главным способом борьбы с био опасностью является действенная вентиляция. Естественные системы не всегда приносят подходящий итог. Обычная причина – низкая проходимость интегрированных воздуховодов. Простым методом поправить ситуацию является установка принудительной вентиляции. Для этого в канал вытяжки устанавливают вентилятор.

Пользующиеся популярностью схемы подключения вентилятора в ванной к электрической проводке:

вместе с освещением (параллельно к лампочке);
по автономной полосы;
установка кулера с автоматикой.

Приточные вентиляторы имеют симпатичный дизайн. К тому же они малошумны, ординарны в управлении и очень производительны. Установка кулеров довольно несложен.

Нужные инструменты

Для подключения вентилятора в санузле пригодятся следующие инструменты:

измерительные приспособления (рулетка, уровень, угольник) и карандаш;
перфоратор с набором буров различного поперечника и конструкции;
отвертка, молоток, плоскогубцы;
герметик, водянистые гвозди;
набор шурупов (обычно они входят в комплектацию устройства);
индикатор для определения напряжения на проводах.

Установка через лампочку

Простой вариант монтажа вентилятора в санузле – коммутация вытяжного устройства на осветительный прибор. В таковой схеме кулер активизируется сразу с загоранием лампочки. Тоже касается и отключения. Подсоединение кулера к лампочке реализуется очень стремительно, с наименьшим вложением денег.

Есть у этого метода и суровые минусы:

Непроизводительная работа кулера. Сквозняк во время аква процедур делает купание в ванной неуютным. Выключать же свет – тоже не вариант.
Выключение вентиляции параллельно со светильниками не дает способности помещению отлично проветриться. Выход один – оставлять лампочку пылающей, что несет за собой дополнительные утраты электроэнергии.

Схожая схема приводит к резвому износу мотора, т.к. его механическая и электрическая внутренность плохо реагирует на нередкие включения/выключения. Тем самым подключение через лампочку не очень популярно.

Порядок подсоединения приточного вентилятора к лампочке:

Проложить к месту установки вентилятора электрический кабель от распредкоробки. Как правило это – вход в канал вытяжки. Для этого в стенке болгаркой делают углубление (штробу). После укладки провода канавку заделывают шпаклевкой либо штукатуркой.

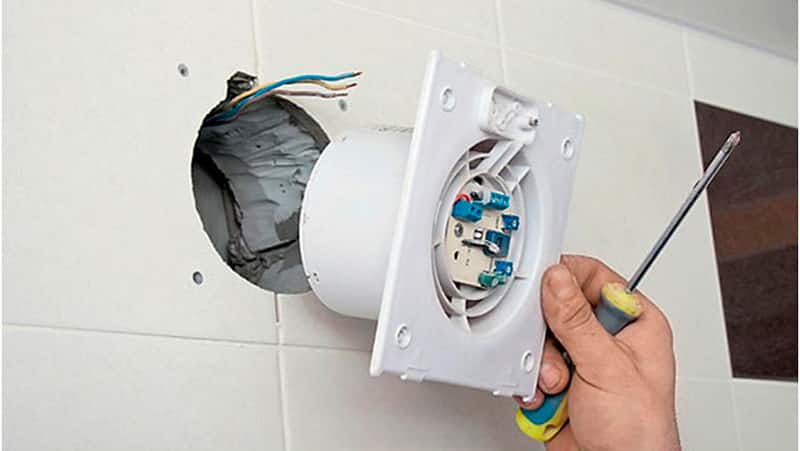

Демонтировать фасадную решетку вентилятора. Это оголит клеммы для проводки.
Подсоединить провода к вентилятору. Полосы имеют цветовую маркировку. Обычно синим цветом обозначается ноль, красным (белоснежным, черным) – фаза.
Снутри распредкоробки нулевой конец вентилятора соединить с нулевым сетевым проводом. То же самое сделать с фазой.
Опустить кулер во входное отверстие вытяжки. Нижняя панель под сетью вооружена монтажными отверстиями под шурупы. Все, что необходимо выполнить – отметить карандашом точки под сверление и сделать перфоратором в отверстия. Если стенка уже облицована плиткой, крепление проводят на водянистые гвозди либо строительный герметик.
Прикрутить верхнюю панель с сеточкой назад. Сетка защищает от насекомых с улицы.

Читайте также: Виды вентиляторов

Использование пластмассовых корпусов для комплектации кулеров дает возможность отрешиться от заземления. Для железных моделей нужен 4-х жильный кабель общим сечением 6 мм 2 . Одна из жил делает функцию заземляющего провода.

Условием для действенной работы принудительной вентиляции является приток свежайшего воздуха в санузел. Для этого оставляется маленькое место под входной дверью. Этим разъясняется факт отсутствия порога в ванную комнату.

Дополнительная информация! Перед подключением вентилятора нужно проверить вытяжные каналы с помощью пылающей спички либо узкой бумаги. При отсутствии тяги необходимо обратиться в обслуживающую компанию и пригласить бригаду для обслуживания каналов. В зданиях старенькой постройки снутри вытяжных каналов накапливается мусор.

Введение в схему выключателя

Дабы поднять продуктивность работы кулера, его подключают к электрической сети через автономный выключатель. Его располагают на решетке вытяжки либо на стенке. Такая схема дорогая и трудозатратная, т.к. общая длина проводки возрастает.

Методы подключения вентилятора в ванной через выключатель:

С помощью двухклавишного выключателя. Освещение и вентиляция активизируются раздельно различными кнопками.
С помощью одноклавишного выключателя. Кнопка привязана только к вытяжке.

Удобнее всего располагать выключатель снутри ванной комнате, но нормы ПУЭ имеют по этому поводу ряд ограничений. Как следствие, выключатель обычно устанавливается перед входом (там, где размещен выключатель освещения).

Установка выключателя пошагово:

Провести двужильный кабель от распредкоробки к точке установки. Для этого используют штробы либо кабель-каналы (если ремонт в санузле уже изготовлен). Концы провода выводятся в коробку и в нишу под выключатель.
Установить подрозетник. Эту круглую пластиковую коробку фиксируют в нише алебастром либо стартовой шпаклевкой.
Разобрать выключатель и подсоединить на контакты рабочего механизма подводящие жилы. На входящую клемму проводят подключение фазы домовой сети. На выходящую клемму коммутируется фаза от вентилятора. Контактные соединения должны соответствовать требованиям ПУЭ.
Воткнуть и закрепить рабочую часть выключателя в подрозетнике при помощи винтов.
Установить защитную крышечку и кнопки переключения.

Направьте внимание! На двухклавишных выключателях установлены две выходные клеммы. Одна из них отвечает за вентилятор, 2-ая – за осветительный прибор. Это делает работу вытяжки на сто процентов независящей от осветительного прибора. Любые работы по монтажу электрической проводки разрешается проводить только после отключения электричества.

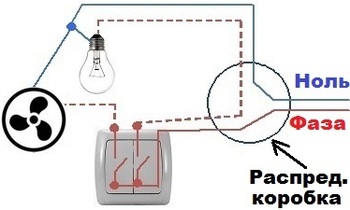

Двухклавишный выключатель

Две кнопки дают возможность раздельно управлять кулером и освещением. Вентиляция может работать раздельно от освещения, до полного проветривания ванной.

Читайте также: Безлопастной вентилятор с нуля своими руками

При установке двухклавишного выключателя в распредкоробке возникают дополнительные соединения:

контакт между нулевой фазой провода и нулём освещения;
подключение фазной жилы лампы к проводу, идущему от 2-ой выходящей клеммы выключателя.

Коммутация выключателя на две кнопки осуществляется следующим образом:

ноль от вентиляции соединяется с нулевым сетевым проводом;
фаза вытяжки соединяется с фазой провода, присоединенного к одной из выходных клемм выключателя;
провод подачи питания подводится на входную клемму двухклавишного выключателя;
на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недочет подключения кулера через двухклавишный выключатель – простая забывчивость владельцев квартиры. Случается так, что кнопку, отвечающую за вытяжку, запамятывают выключать. Мотор продолжает работать, никчемно расходуя электричество.

Одноклавишный выключатель (раздельно от света):

Если для управления работой вытяжного вентилятора избран выключатель с одной кнопкой, коммутация проводов происходит так:

ноль вентиляционного устройства соединяется с нулем сетевого провода;
фазный конец от вытяжки подключается к полосы, проложенной от выключателя;
на входящую клемму выключателя присоединяется сетевая фаза.

Дополнительная информация. В продаже можно повстречать кулеры с дистанционным управлением. Управлять работой таких моделей можно на расстоянии через удачный пульт. Вентиляторы с ДУ подключать конкретно от распредкоробки через свободную кнопку выключателя света.

Как подключить вентилятор с таймером

Дабы сделать лучше работу принудительной вентиляции, производители вытяжных вентиляторов разработали модели с элементами автоматики (таймерами и датчиками влажности). Они дороже, но удобнее обыденных вентиляторов.

Читайте по теме: Электроустановки до 1 кв с глухозаземленной нейтралью

Отлично себя зарекомендовали кулеры с таймером. Они активизируются при включении света, отключаясь через установленное в настройках время. В продаже встречаются также модели с зеркальным режимом, начинающие проветривание после отключения света. Время работы автоматической вытяжки определяется с таким расчетом, дабы отлично проветрить помещение ванной после аква процедур.

Пользующаяся популярностью схема подключения вентилятора с таймером в ванной комнате:

Приложить заднюю стену корпуса к месту установки и выполнить разметку точек сверления под дюбеля.
Сделать отверстия перфоратором. В комплектации инструмента обычно есть сверла для различных стенок.
Прикрутить рабочую часть устройства к стенке, используя шурупы из комплекта
Подвести провода на клеммы устройства. Модели данного типа имеют четыре входа. Фазовый конец коммутируется на выключатель и подходящую клемму вентилятора.
Нулевой провод соединить с осветительным устройством и нулевой клеммой вентилятора. Таймер, расположенный в верхнем углу справа, необходимо запитать на 2-ой провод выключателя, идущий к лампочке.
Присоединить к четвертой клемме кулера заземляющий провод. Шина заземления есть во всех новых домах. Практика коммутировать «землю» с трубами отопления небезопасна для жизни людей.
Отрегулировать таймер. Необходимо выставить время, в течение которого куллер будет нагнетать воздух после включения света. В большинстве моделей спектр регулировки вероятна в границах 0,4-15 минут. Заводские опции обычно выставлены на минимум.
Закрутить защитную крышку винтами. Перед этим винты смазывают графитовым составом.
Протестировать работу вытяжки с таймером, замерив время работы оборудования до выключения. Приобретенный итог должен совпасть с введенными опциями. Их разрешается корректировать по собственному усмотрению.

Читайте также: Как избрать вентилятор

Принципиально! Подключать фазный провод питания на общем щитке лучше через автоматический выключатель. Это обеспечит секундное отключение подачи напряжения на схему приточной вытяжки в случае трагедии либо недлинного замыкания. При расчете сечения жил кабеля в учет берут мощность установленного устройства.

Обычные ошибки

При установке вентилятора в туалете либо ванной вероятны следующие ошибки:

Неурядица при соединении фаз с клеммами выключателя. Даже если цвет жил соблюден, все равно лучше перепроверить фазы индикатором. Время от времени фазы спутаны еще на электрическом щите.
Разрыв выключателем нулевого провода. По правилам, это коммутационный устройство должен разрывать только фазу. Периодически изменение полярности схемы происходит после общих ремонтных работ в щитовой. Это проявляется в повторяющемся загорании светодиодной подсветки при активации только одной кнопки выключателя, на которую подведен вентилятор.
Установка выключателя на кулер снутри санузла. ПУЭ 6-го издания воспрещает такую планировку, в особенности в ванных и туалетах общего предназначения.

Монтировать приточную вентиляцию в ванной лучше до либо во время отделки стенок. В особенности это касается помещений, которые подразумевается облицовывать кафельной плиткой. Это облегчит функцию штробирования. Время от времени установку вентилятора проводят после окончания ремонта. В схожей ситуации провода лучше поместить в кабель-каналы, непроницаемые для воды.

Принудительная вытяжка обеспечивает неплохую вентиляцию в санузле. Есть несколько схем подключения приточного вентилятора. Самым обычным для самостоятельной реализации считается параллельное подсоединение кулера и осветительного прибора. Со сложными схемами в состоянии совладать только электрик с опытом. До монтажа электрических устройств проводится полное отключение подачи электричества в квартиру на входном щитке.

Верный установка вентилятора в санузле

Неувязка вентиляции в ванной комнате и туалете достаточно нередко возникает в многоквартирных домах. Каналы естественной вентиляции в таких зданиях часто бывают повреждены, вследствие чего не могут делать свои функции. Не считая этой препядствия, в зданиях старенькой постройки при прокладывании каналов вентиляции расчет воздухообмена выполнялся с учетом древесных окон, но никак не пластмассовых, не пропускающих и грамма воздуха снаружи. Потому, дабы сделать лучше проветривание в квартире и в санузле, а именно, осуществляется установка вентилятора в ванной.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, нужно найти, как отлично работает естественная вытяжка. Делается это обычным методом: возьмите лист узкой бумаги либо разверните салфетку; откройте форточку в хоть какой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу притянуло к отверстию – это означает, что естественная вытяжка работает верно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

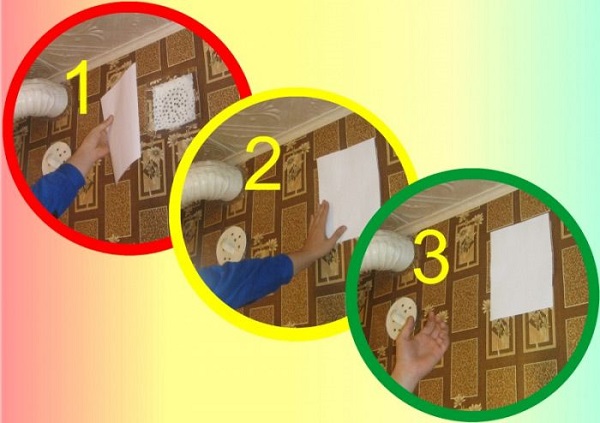

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку либо зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В неприятном случае, при слабеньком отклонении пламени либо если оно пылает ровно, будет нужно вытяжной кулер.

Застой воздуха в ванной либо туалете приводит к образованию завышенной влажности в помещении и, как следствие – к возникновению грибка на стенках. Как вредоносен для здоровья человека плесневой грибок, гласить вообщем не стоит.

Если вы удостоверились, что канал вентиляции засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по любым причинам вы этого не сможете выполнить, обратитесь в коммунальную службу, они подскажут, в какую компанию необходимо подать заявку.

Выбор вытяжного кулера

Перед тем, как провести установка вентилятора в ванной, нужно выполнить замеры ширины, высоты и глубины отдушины и записать приобретенные данные. Исходя из этой инфы, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен обменяться 6-8 раз в течение 1 часа, и вентиляторы должны управляться с таковой задачей. Расчет мощности делается по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м 3 /ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м 3 . Дальше, подставляем приобретенный итог в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2 м3/ч воздуха. При выборе устройства рекомендуется тормознуть на той модели, которая будет по мощности на 20% превосходить расчетную. Другими словами, агрегат обязан иметь припас мощности. В этом случае, для установки вентилятора в туалете либо ванной с таким объемом, будет довольно кулера с производительностью 200 м3/ч.

Данные расчеты также животрепещущи, если у вас появится желание поставить вентилятор на кухне.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Так как при повышении мощности аппарата безизбежно увеличивается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превосходить 30 дБ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, похлопочите, прежде всего, о правилах безопасности. Нужно выключить подходящий рубильник на электрощите, дабы в том месте, где вы будете работать, на проводке не было напряжения.

Все схемы созданы для трех- либо двухжильной проводки. Если проводка двухжильная, то агрегаты подключаются без заземления.

Подключение от лампочки

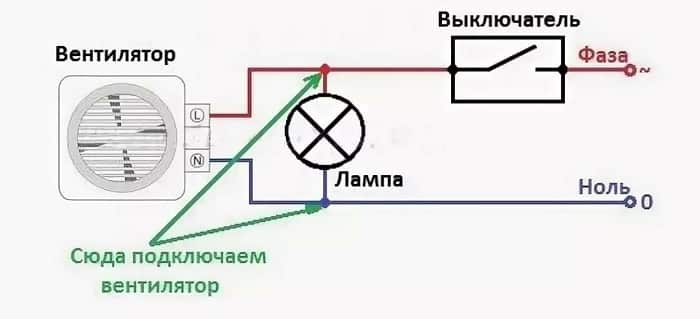

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному устройству, достаточно ординарна и показана на рисунке ниже.

Единственный недочет такового подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Дабы избежать вышеперечисленного недочета, существует метод подключить кулер через выключатель. Схема подсоединения проводов в этом случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не спецу.

Для подключения оборудования по данной схеме будет нужно устанавливать двухклавишный выключатель. Одна кнопка будет употребляться при включении освещения, 2-ая – для пуска вытяжки. Будет нужно провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки нужно подвести к выключателю и соединить с 2-мя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, снаряженные таймером, намного удобнее эксплуатировать. Но и цена у такового оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

при включении освещения запускается работа агрегата;
после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заблаговременно установленное), удаляя излишнюю влажность и запахи из ванной либо туалета, после этого отключается.

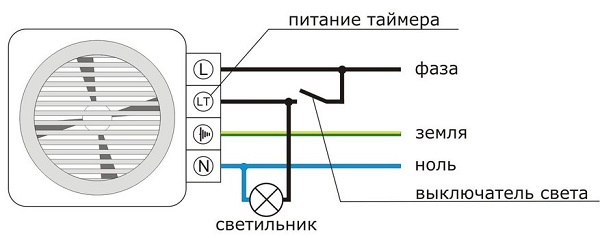

Подключение вентилятора с таймером делается с помощью 4 проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит направить внимание на устройства, оборудованные датчиками влажности либо движения. Работа таких вентиляторов в ванной и туалете на сто процентов автономна, и не просит от вас никакого роли.

Для туалета будет довольно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате увидит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится только по истечении времени, установленного на таймере.

Установить в ванной комнате таковой агрегат, как вентилятор с датчиком влажности — означает принять безупречное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до очень установленных пределов, кулер автоматом начнет работать. После заслуги характеристик обычной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

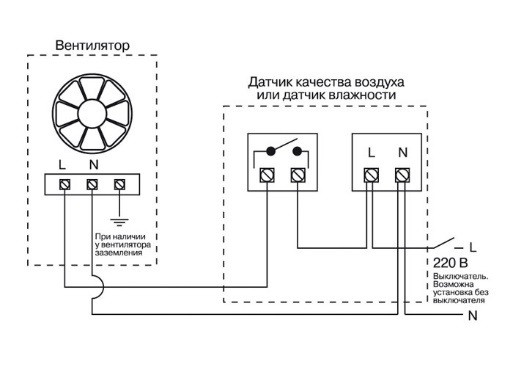

На следующем рисунке показана схема, которая поможет для вас установить вытяжной вентилятор, оборудованный датчиками.

Стенной установка

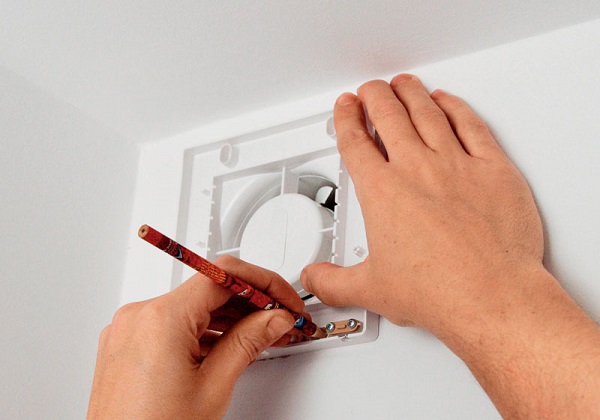

Под декоративной панелью вентиляторов находятся отверстия для крепления корпуса к стенке либо потолку. Потому следует приложить аппарат к отверстию отдушины (время от времени приходится отдушину расширять) и карандашом наметить места для сверления.

Дальше, в местах где вы поставили отметки, нужно просверлить отверстия, используя перфоратор либо ударную дрель. Для последней непременно внедрение сверла с напайкой “по бетону”. После просверливания отверстий, забейте в них пластмассовые дюбели, воткните кулер в отдушину и закрепите его шурупами.

Внимание! Перед тем, как подключить вентилятор в туалете либо в ванной, не забудьте отключить общий рубильник на вашу квартиру либо автоматы под электросчетчиком.

Сейчас, когда оборудование установлено, можно подсоединить провода, пользуясь схемами, приведенными выше.

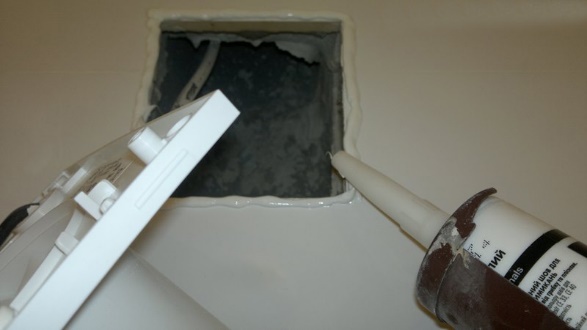

Существует очередной вариант, при помощи которого можно установить вентилятор в туалете либо в ванной без применения электроинструмента:

приобретите в магазине водянистые гвозди либо силиконовый клей;
зачистите поверхность стенки в месте крепления кулера от штукатурки либо побелки;
нанесите вокруг отдушины клей при помощи пистолета либо выдавливая его ручкой молотка;

воткните кулер в отдушину и проверьте горизонталь, используя уровень;
зафиксируйте аппарат в таком положении скотчем;
через 2-3 часа, фиксацию можно снять;
после подключения проводов и возвращения декоративной панели на место, установка вентилятора в ванной закончена.

Для наглядности и наилучшего усвоения материала, можно поглядеть следующее видео.

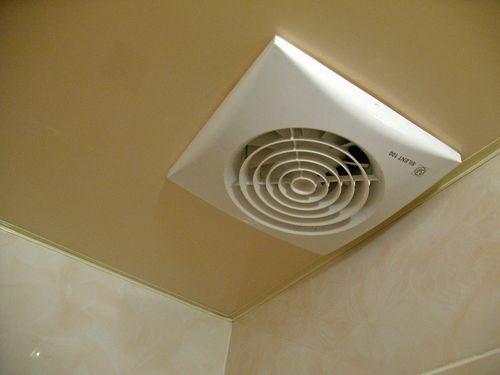

Потолочная установка

Вытяжной вентилятор в ванной либо в туалете может быть установлен и на потолке (натяжном либо навесном).

Потолочное размещение часто применяется в личных домах, когда канал вентиляции можно провести через потолок и проложить по чердаку. В таких случаях рекомендуется внедрение канальных вентиляторов, которые располагаются также на чердаке.

В случае натяжного потолка либо навесного, ситуация малость усложняется. Разумнее будет, если вы, перед установкой различного рода потолков, приготовите место под установка оборудования. К гипсокартону решетку либо кулер можно прикрутить при помощи дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заблаговременно подставке.

Если натяжной потолок уже смонтирован, то для установки кулера и проведения всех коммуникаций придется его демонтировать.

Естественно, демонтировать навесной потолок – задачка достаточно сложная, и не много кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

можно попробовать протянуть провода через за ранее изготовленное отверстие в подходящем месте, после этого его заделать, дабы оно стало неприметным;
провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования принципиально последовательное выполнение вышеперечисленных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, в особенности, если установка делается на натяжном потолке.
