Все приведенные выше схемы были конкретно для однофазовой сети 220 В. Для подключения для вас пригодиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током более 32 А. Сходу скажем, что подключение оборудования различных марок принципно ничем не отличается
Непринципиально, какую плиту вы заполучили — Electrolux, Gorenje, Bosh, Beko. Без различия
Все отличие — различная конструкция крышек, которые закрывают клеммную коробку на корпусе и различные методы ее крепления. Все другое — аналогично.
Подключение кабеля к электрической плите
Поначалу избранный для подключения кабель нужно подсоединить к электрической плите. На задней панели, обычно понизу слева имеется клеммная колодка, на которую выведены проводники.

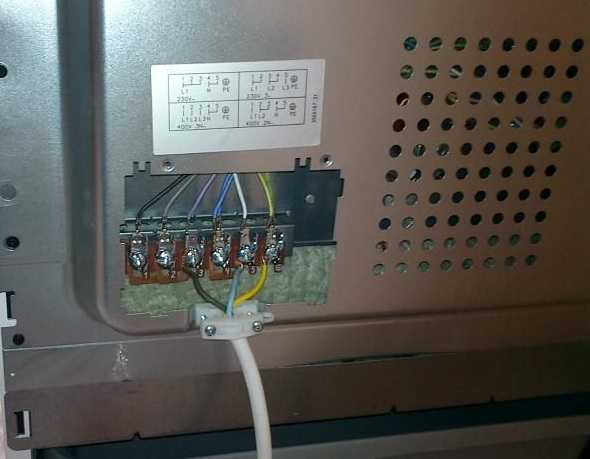

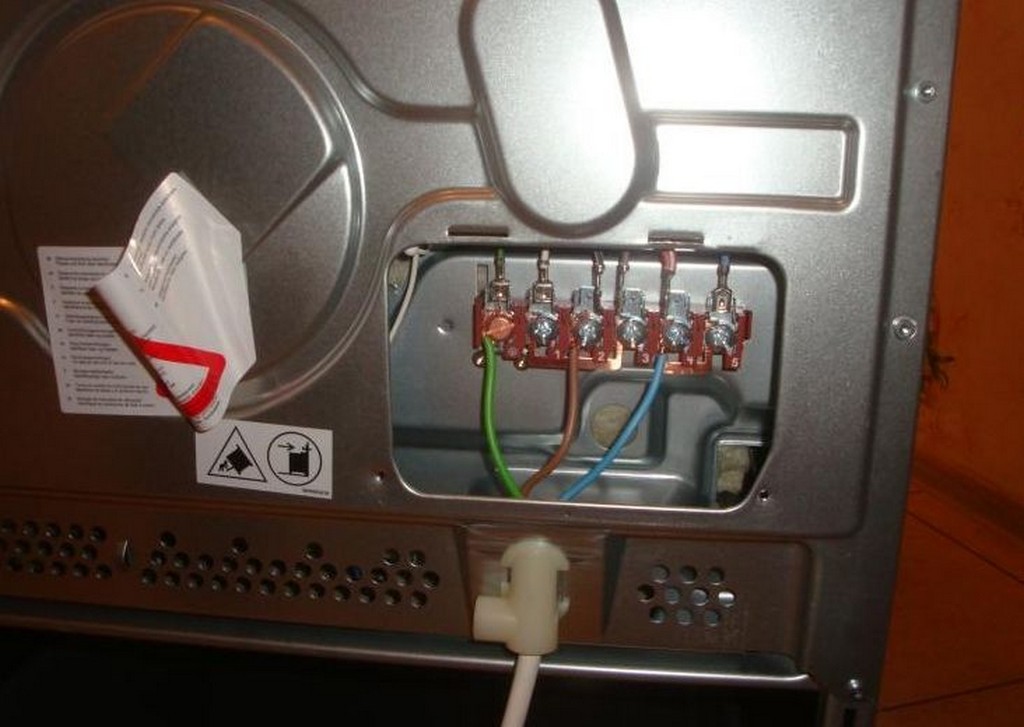

Клеммная колодка, к которой нужно подключить электрический шнур

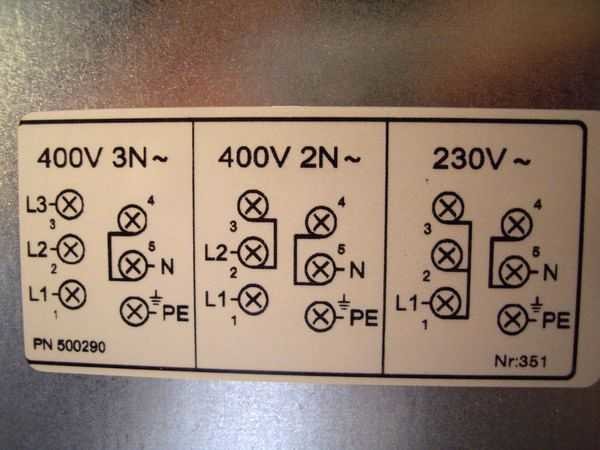

Вблизи размещаются схемы подключения для различных сетей.
Схематичное изображение подключения для различных сетей

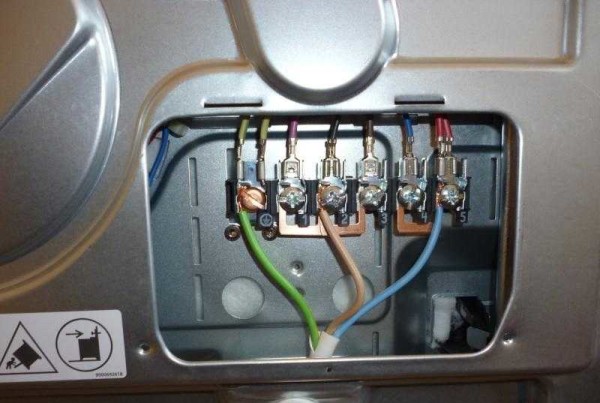

При сети в 220 В схема последняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный либо карий проводники), 2-ой — контакты 4 и 5 — это нейтраль либо ноль (голубой либо синий), 6-ой контакт — это земля (зеленоватый либо желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.
Подключение кабеля к электрической плите

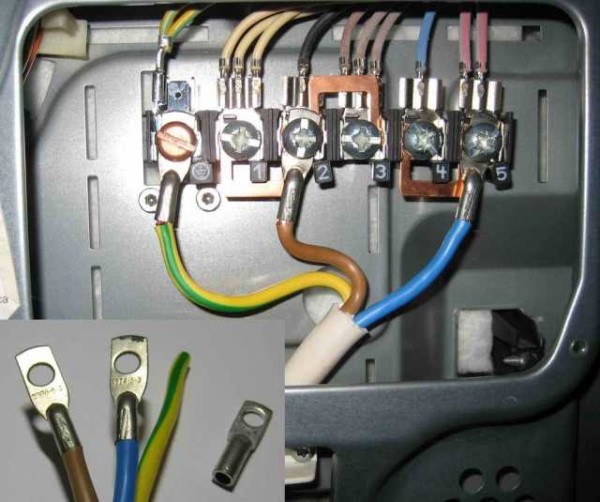

Вернее и надежнее проводники обжать контактными пластинками, а позже уже их подключать. Такое соединение более надежное, но нередко просто проводники закручивают вокруг прижимающего винта и позже его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов выполнить ошибку.
Лучше проводники оконечить контактными пластинками
Установка вилки

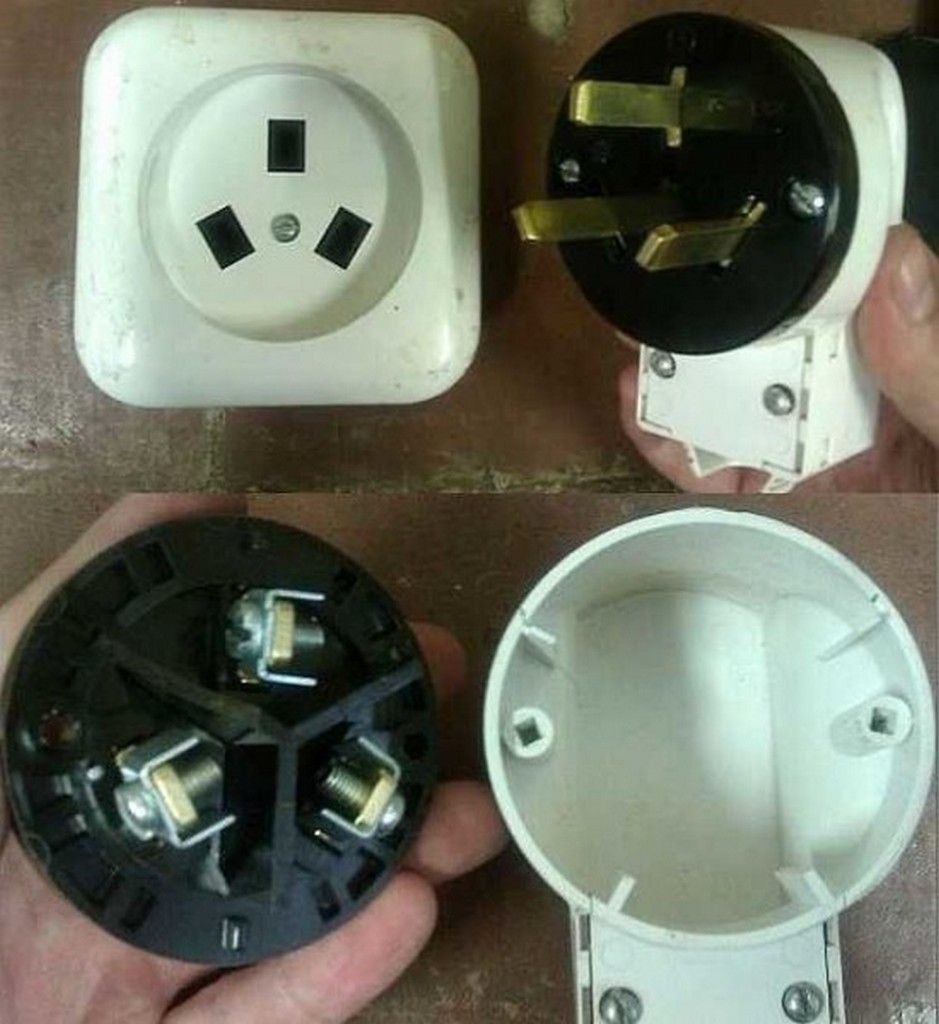

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (приблизительно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции приблизительно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Так смотрится вилка для подключения электрической плиты
Прижимающие винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимающими винтами.
Рассредотачивание проводников имеет значение и подключать их нужно пристально. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленоватый). При подключении розетки нужно «землю» подать на аналогичный разъем.
Подключение провода к электрической плите
Два других контакта — это «фаза» и «ноль»
Куда какой из них подавать — не принципиально, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». По другому будет куцее замыкание
Так что перед включением непременно снова проверьте, верно ли приверчены провода (фаза и ноль).

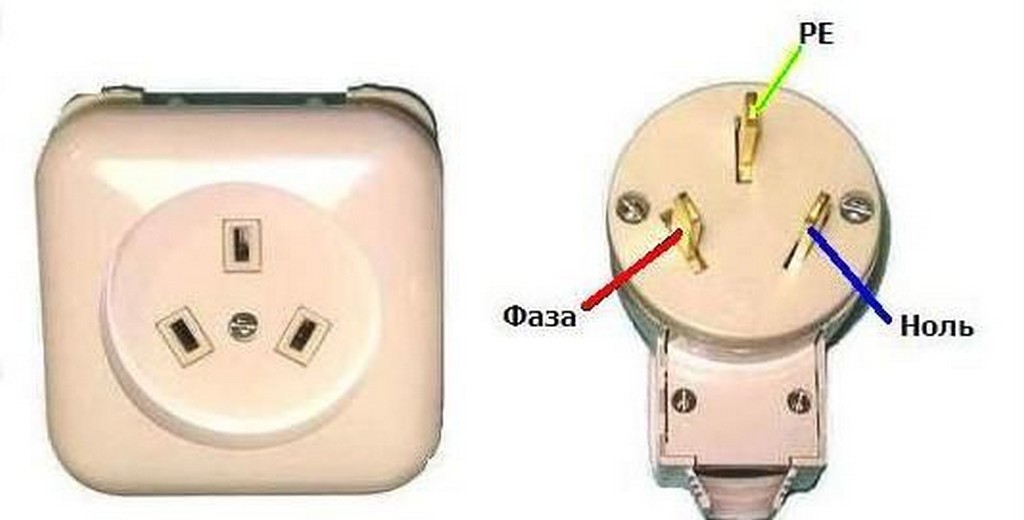

Как найти фазу в установленной розетке
Если электрическая плита у вас уже стояла ранее, и розетка имеется, нужно в ней отыскать,где размещаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего пользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, встроенный в корпус. Если он пылает, означает напряжение есть и это — фаза. Если напряжения нет, светодиод не зажигается, и это — ноль.
Землю найти еще проще: это контакт вверху либо понизу.
Анализ реальных отзывов на панели
После применения пробковой изоляции, обладатели жилища нашли кроме главных приятных моментов, несколько недочетов решения.
Восстановление структуры после даже несильного сминания происходит очень длительно, а под давлением мебели вмятины не подлежат восстановлению.
Эффектные с виду тонкие материалы не выдают практически никакой защиты от звуков, но отлично управляются с термоизоляцией. Под прямым попаданием солнечного света поверхность стремительно выгорает, необратимо утрачивая наружные характеристики.
Приклеиваемая плитка схватывается на стенке очень стремительно, маленькие недостатки позже убрать уже нельзя. На фоне других видов шумоизоляции таковой метод более финансово накладный.
Изоляция от сторонних звуков нужна обладателям квартир, их соседям. Жильцы личных домов делают подобные деяния для уменьшения шума окружающей среды, но для такового пробка не подходит. Лучше, если звукоизоляционные материалы будут монтированы в несколько слоев, или и снутри дома, и снаружи.
Наглядно процесс обшивки потолка можно поглядеть в следующем видео:
Удлинитель для электрической плиты
Самый обычной метод перенести электрическую плиту либо варочную панель, на некоторое удаление от силовой розетки на кухне — это пользоваться удлинителем.
Здесь всё просто, вилку удлинителя включаем в существующую розетку, сам же разъем подводим к новенькому месту установки плиты, на этом, фактически, перенос завершен.
Главными плюсами такового метода переноса являются:
— Простота. Используя удлинитель, хоть какой человек, не владеющий никакими особыми познаниями и способностями в электрике и электромонтаже сумеет с легкостью перенести розетку для плиты в необходимое для него место.
— Низкая цена. Такое решение, вероятнее всего, будет и самое экономически прибыльное, ведь для вас необходимо будет только приобрести удлинитель для электрической плиты.
К огорчению, у такового метода есть и суровые недочеты, которые делают таковой метод переноса ненужным:
— Отсутствие в продаже удлинителей для электроплит. Достаточно трудно отыскать в продаже удлинитель для электрической плиты, в особенности если применяется трехфазное подключение. Так как электрическая плита самое энергоёмкое устройство в квартире, в удлинителе для неё применяется кабель огромного сечения, также особенная силовая розетка, рассчитанная на высочайший ток. Не считая того, огромное контраста силовых разъемов разных типов, усложняет задачку по подбору.
Вероятнее всего для вас придётся без помощи других собрать таковой удлинитель, купив соответственный кабель вилку и розетку.
— Ненадежное соединение. При использовании удлинителя, в цепи питания электрической плиты возникает несколько излишних соединений, часть из них разъемные, что резко понижает надежность всей системы. Велика возможность ослабления контактов и их нагрев, что часто приводит к возгоранию.
— Возможность механического повреждения питающего кабеля. Электрический кабель, при переносе электрической плиты, в большинстве случаев прокладывается открыто, просто кладётся на пол либо проходит в мебели, к примеру, по кухонному гарнитуру. В таких критериях велика возможность механического повреждения кабеля при разных обстоятельствах – это могут быть и мыши, и перетирание кабеля, и домашние питомцы либо малыши, и просто обрыв в итоге неосмотрительных работ поблизости.
— Портится внешний облик помещения. В ежедневной жизни нас окружает огромное количество электроприборов, они все врубаются в розетку. Кухня, наверняка, одно из самых загруженных разным оборудованием помещение, если верно не организовать места подключения, в проводах можно просто «утопнуть», они будут мешать не только лишь уборке в помещении и перемещению по нему, но и просто раздражать своим видом. Потому, лежащий на полу удлинитель для электрической плиты, не добавит вашей кухне привлекательности и практичности.
— Возможность поражения электрическим током человека. Доступные для людей элементы проводки, к которым относится и удлинитель, небезопасны сами по для себя возможностью, в определенных критериях, к примеру, при повреждении изоляции, причинить вред здоровью человеку электрическим током. Не считая того, из-за нахождения на кухне воды, эти опасности существенно растут, ведь может произойти прорыв труб либо обвязки сантехприборов, также, что бывает еще почаще, вас могут затопить соседи сверху. В таких критериях внедрение удлинителя становится в особенности небезопасным.
Видите ли, минусов у такового метода больше, чем вероятной выгоды, удлинитель следует использовать только как временное решение, до реализация более надежного, настоящего, всесторонне неопасного, таких что представлены в следующих пт нашей статьи.
Как подключить электроплиту пошаговая аннотация
Порядок подключения остается аналогичным для сетей с хоть каким количеством фаз. Есть только некоторые аспекты, о которых вы узнаете дальше. Подключение станем делать через розетку.
Подключаем электрическую плиту
Шаг 1-ый (как подключить электроплиту)
Для вас необходимо обусловиться с местом для установки устройства. Электрическая плита классифицируется как электроприемник высочайшей мощности. Дабы обеспечить его надежную и неопасную эксплуатацию, на наиблежайшей к плите стенке, устанавливаем бытовую розетку с заземляющим контактом. При всем этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазовой электросети контактов будет три, для двух- и трехфазных сетей – 5.
Розетка
Шаг 2-ой (как подключить электроплиту)
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- либо трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазовой сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазовое подключение электрической плиты (более распространенное)
Шаг 3-ий (как подключить электроплиту)
Монтируем провод для подключения электрической плиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазовом режиме применяется шнур 3х4 аналогичной марки. После этого протягиваем провод от электрощита к бытовой розетке нашей электрической плиты.

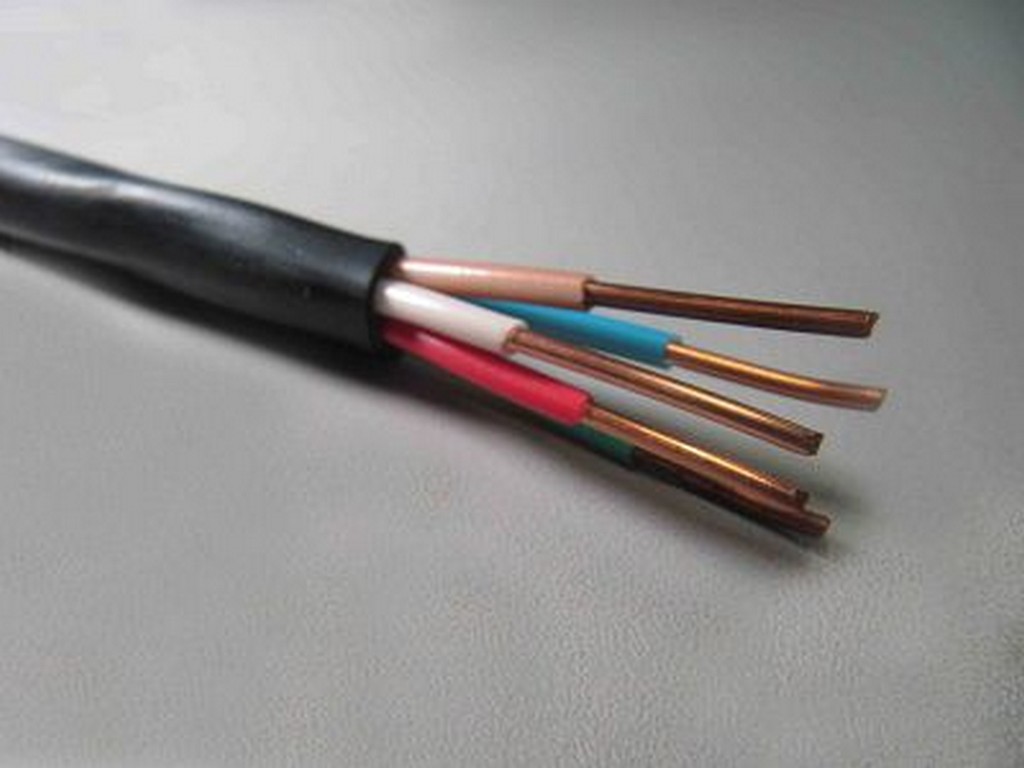

Кабель силовой ВВГнг 5х2,5
Шаг 4-ый (как подключить электроплиту)
Подключаем провод к розетке в согласовании с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу необходимо проводить очень пристально, соблюдая установленные эталоны. Если подключение электроплиты делается с внедрением трехжильного кабеля, то карий провод (еще он может иметь белоснежный цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белоснежным с синей полосой) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля часто покрашены в карий, белоснежный и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, подвергся рассмотрению ранее в описании схем.
Шаг 5-ый (как подключить электроплиту)
Далее к кабелю подключают вилку. Силовая вилка — разборная. Сначала откручиваете два крепежных винта, потом снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию необходимо снимать с края гибкого кабеля (приблизительно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции приблизительно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Соединяем штепсельную вилку с гибким проводом электрической плиты
В процессе непременно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента осуществляется аналогично электророзетке
Так смотрится вилка для подключения электрической плиты
Шаг 6-ой (как подключить электроплиту)

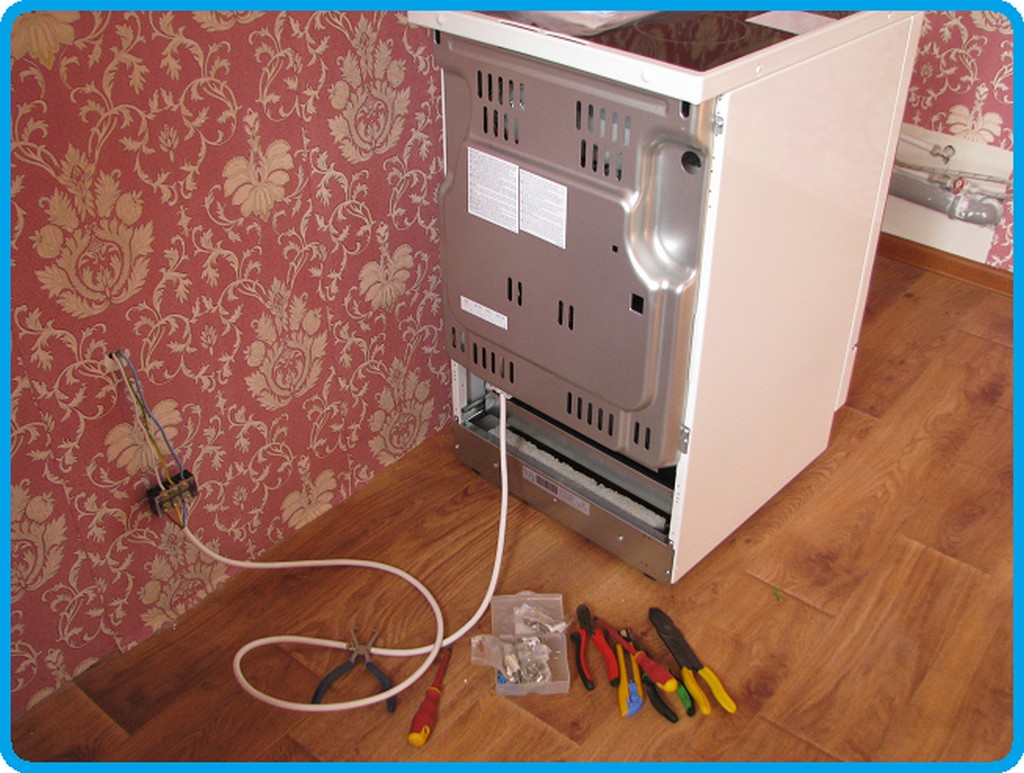

Подсоединяем гибкий провод к плите. Вот на этом шаге уже почти все находится в зависимости от модели устанавливаемого устройства и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях или же они находятся на задних крышках агрегатов. Далее просто следует идти предложенным производителем советам.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен очень надежный контакт.
Шаг седьмой (как подключить электроплиту)
Разделяем питающий кабель электрической плиты в щите, после этого зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не присоединенной только желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старенькых сетях типа TN-C шин заземления нет.

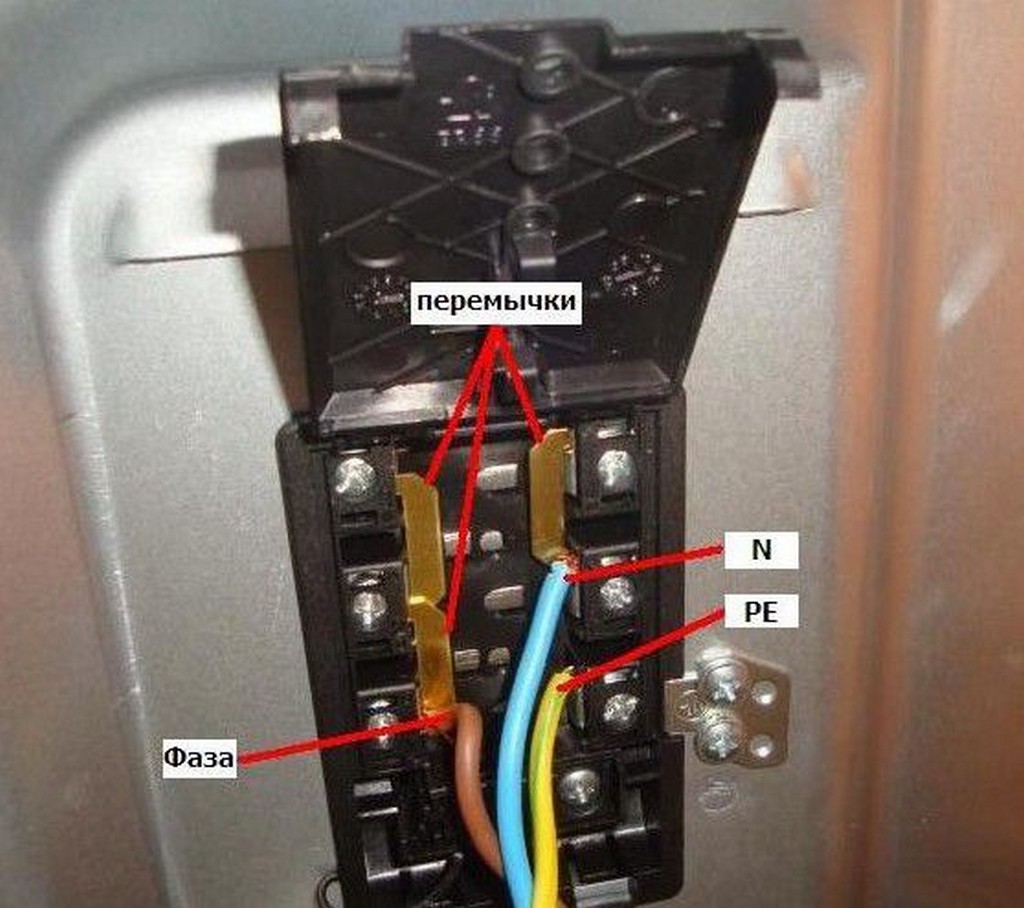

Расстановка перемычек в электрической плите Ханса
Подключение варочной панели к электросети
Достаточно нередко, заказав новейшую кухню со интегрированной техникой вы, после монтажа, обнаруживаете, что техника, в том числе варочная панель, не подключена.
Часто, монтажники кухонных ганрнитуров не берут на себя ответственность за подключение даже еще более обычных кухонных электроприборов, которые довольно легко включить в розетку либо же выставляют за эту услугу неоправданно высшую стоимость.
Сейчас я расскажу, как просто подключить электрическую варочную панель к электросети без помощи других. Это полезно знать не только лишь тем, кто желает выполнить установка своими руками, но и тем, кто желает вполне держать под контролем процесс установки плиты мастером.

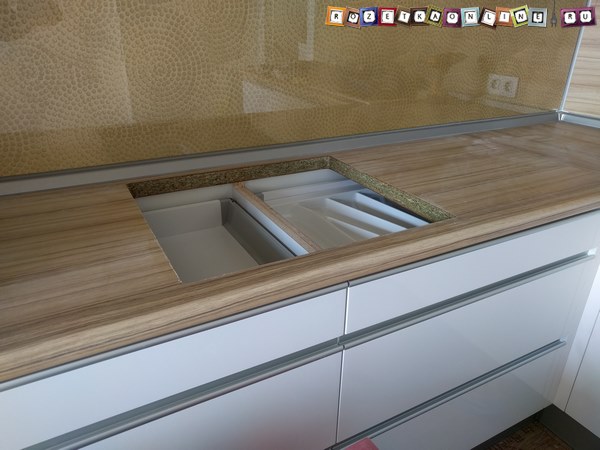

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:
Или же варочная поверхность будет встроена в столешницу, но снова же не подключена к сети.
На данный момент мы вкупе, пошагово, очень тщательно разглядим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, дабы вы могли подключить её сами.
Прежде всего узнаём, какие условия для подключения у нас имеются:
1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Тщательно, какой должна быть проводка для электрической плиты либо варочной панели, мы ведали Тут)
На этом шаге мы выясняем, какой тип подключения нам доступен (Количество фаз, наибольшая мощность и т.д.)
В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв . Таким макаром, нам доступно однофазовое подключение плиты, с наибольшей мощностью около 9кВт.
2. Смотрим как оформлен вывод электри.ческого кабеля из стенки. Обычно бывает несколько вариантов:
— установлена силовая розетка
— установлена распределительная коробка, в какой скрывается соединение

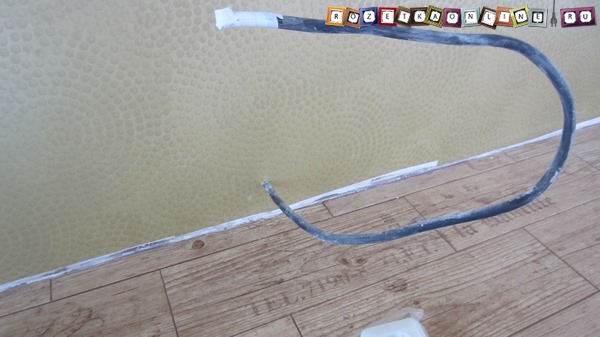

— изготовлен обычный электрический вывод из стенки
Таким макаром решаем, как конкретно будем делать подключение.

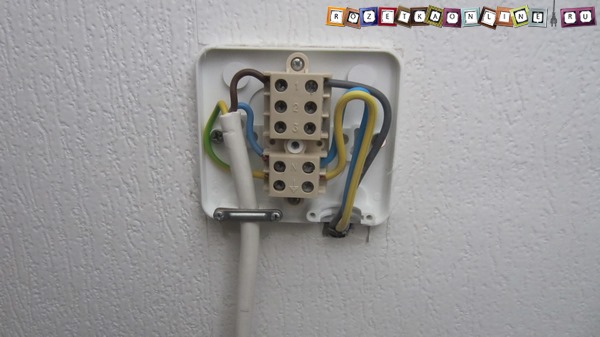

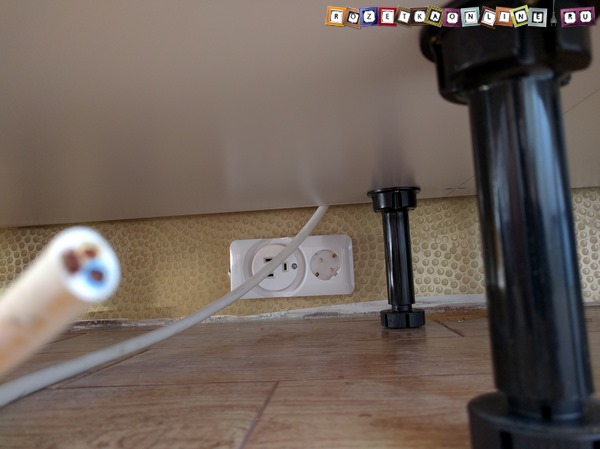

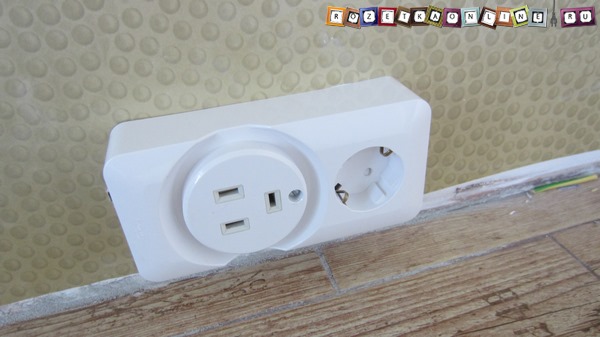

В нашем случае, заблаговременно установлена комбинированная розетка, включающая в себя и силовую розетку для электроплиты и «евро» розетку для отдельной духовки. Подробнее о монтаже таковой розетки мы писали Тут.
Если у вас будет стоять распределительная коробка, поглядите ЭТУ нашу статью, в какой тщательно расписан аналогичный пример подключения электрической плиты.
3. Перебегаем к осмотру варочной панели. Прежде всего, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети .

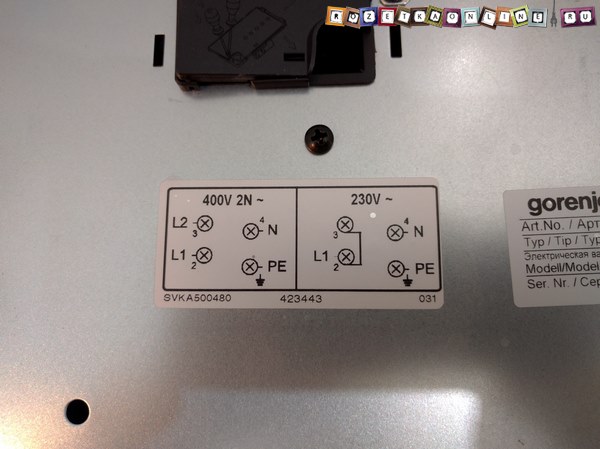

Для этого смотрим схему подключения, которая в большинстве случаев размещается вблизи с клеммной коробкой, на тыльной стороне.
Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.
Кабеля для подключения варочной поверхности к сети в комплекте нет, потому его нужно приобрести раздельно. Какой марки и сечения провод лучше приобрести, вы узнаете из ЭТОЙ статьи.
В нашем случае, мы будем применять для монтажа трехжильный провод ПВС сечением 6мм.кв.
Не считая того, так, как у нас для подключения установлен силовой разъем — розетка, заблаговременно подготавливаем шнур питания, устанавливая на него подобающую силовую вилку, подробнее об этом читайте Тут.
Выполнив все эти пункты, можно перебегать конкретно к подключению варочной панели. В нашем случае, нужно подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую потом просто вставить в розетку.
Основная сложность, в подключении варочной поверхности состоит в том, что очень принципиально не просто верно подсоединить провода к разъемам плиты, но и хорошо организовать прокладку питающего кабеля.
У нас в примере, установка осложняется тем, что плита размещается в столешнице кухни на стыке напольных кухонных шифанеров, при всем этом сходу под плитой находятся выдвижные ящики и места для прокладки провода остается сильно мало. Не считая того, велика возможность того, что кухонная утварь в выдвижных ящиках, может разрушить кабель, в процессе использования кухни.

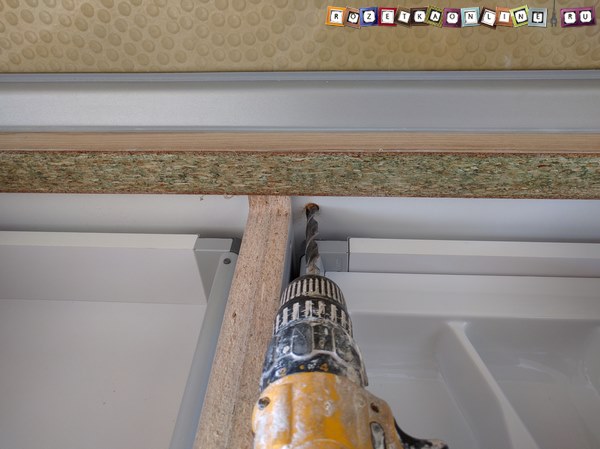

Потому, прежде всего, нам нужно обмыслить, как выигрышнее всего проложить провод. Розетка для плиты размещается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шифанеров), кабель нужно протянуть к ней.

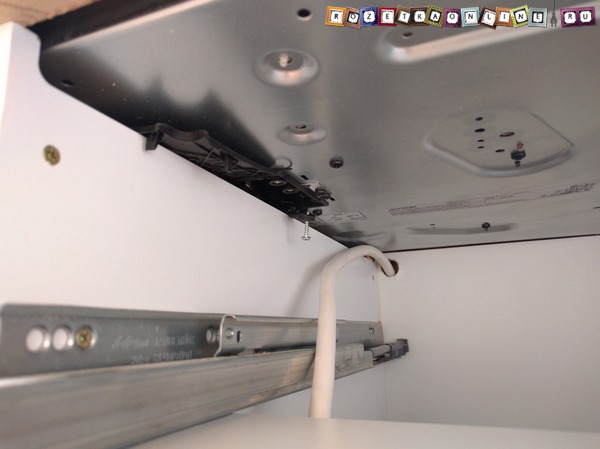

Обычно, напольные кухонные шкафы инсталлируются не впритирку к стенке, за ними всегда оставляют технологический зазор, вот там, и идеальнее всего проложить питающий кабель.

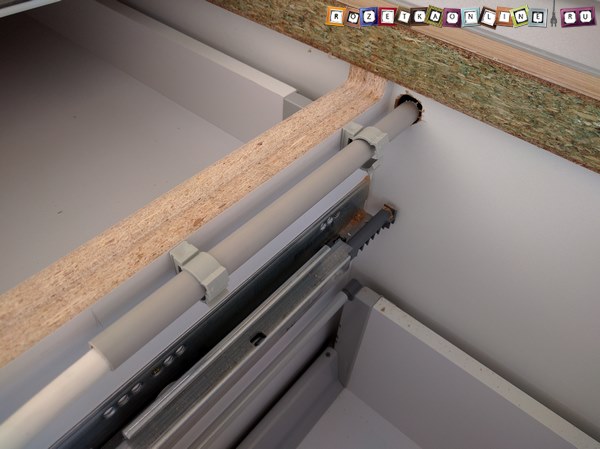

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, поперечником 16мм. Для этого делаем сквозное отверстие в задней стене кухонного шкафа , как показано на изображении ниже.
После этого, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней , для того, дабы удобнее было делать установка. Сейчас становится видно, куда нужно подвести питающий провод.

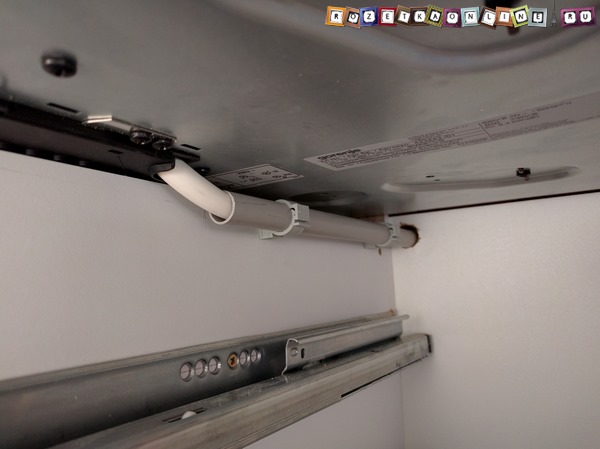

Замеряем длину защитной трубы и устанавливаем крепления для неё , прикручивая их к стене шкафа. Дальше, отрезаем кусочек ПВХ трубы нужной длины и закрепляем его в креплениях , за ранее проложив в нем питающий провод.

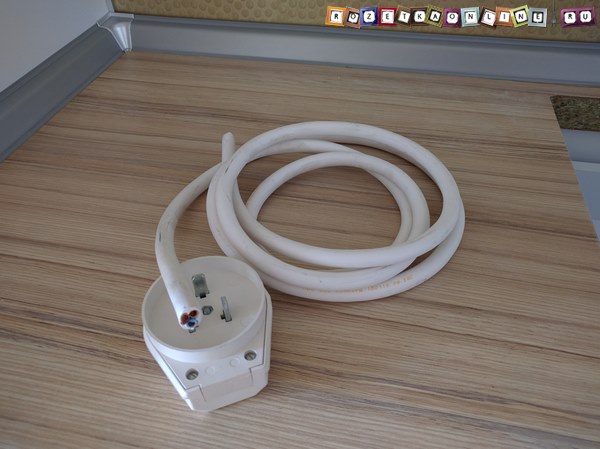

2-ой конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни . Если же ваша силовая розетка, непременно читайте о том, как можно перенести розетку для электрической плиты.
Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, дабы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Потом, н ам нужно снять изоляцию с жил , дабы можно было подключить проводники в клеммам электрической плиты.

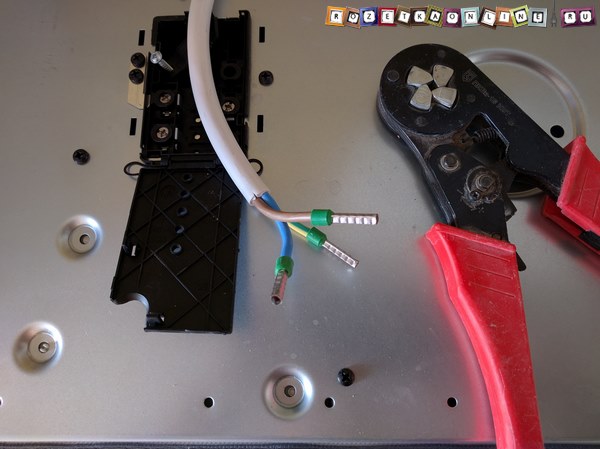

Так как провод многожильный, очень лучше обжать его, используя наконечники НШВИ либо пропаять . Если же у вас нет для этого спец инструмента, продолжайте установка, только будьте в особенности осторожны с подключением проводов к клеммам.

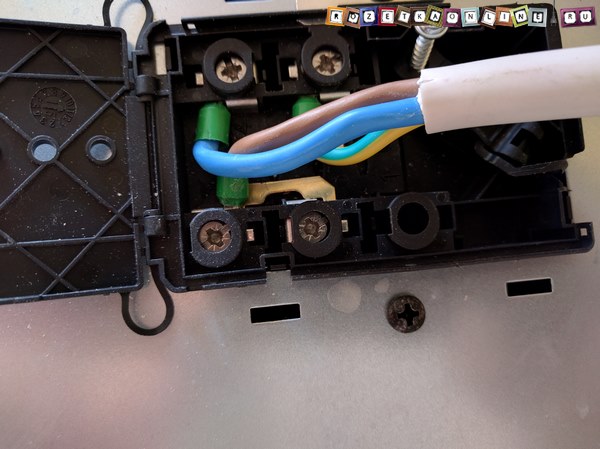

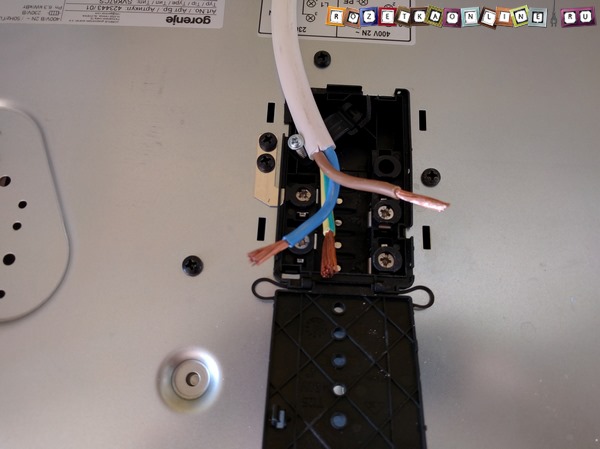

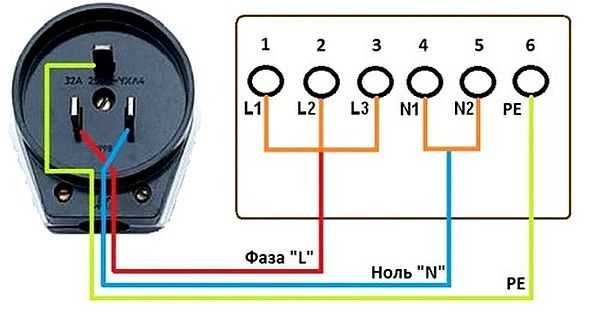

Приступаем к подсоединению проводов к контактам панели. Схема, представленная вблизи с клеммной коробкой, докладывает о всех вероятных методах подключения варочной панели Gorenje.

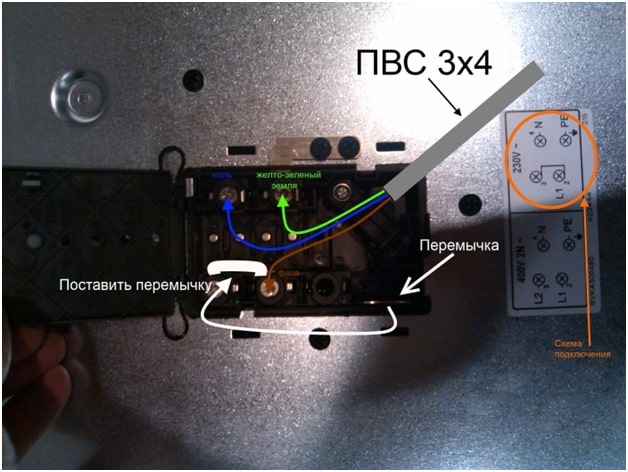

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазовая подводка на кухню, мы избираем однофазовый вариант монтажа (правый вариант на схеме).
— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)
— К клемме 4 подключается ноль (СИНИЙ провод).
— К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

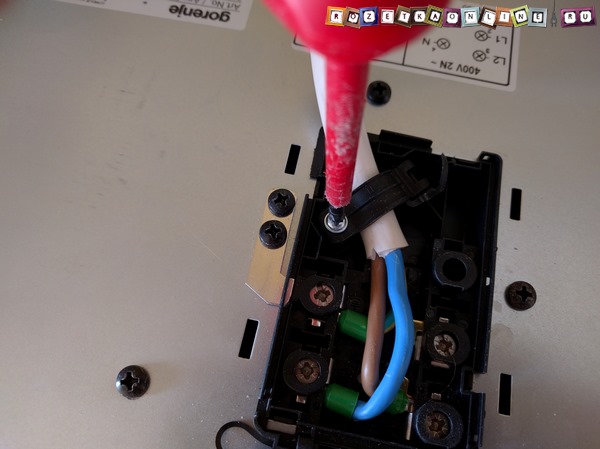

После этого, зажимаем провод скобой-фиксатором , как показано на изображении ниже. От надежности крепления провода впрямую зависит безопасность всех соединений в дальнейшем.

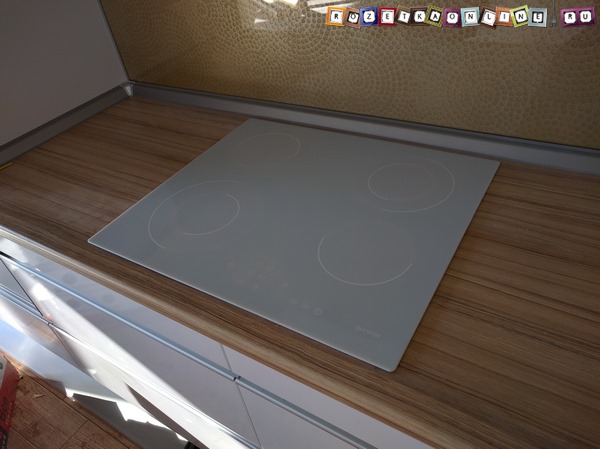

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

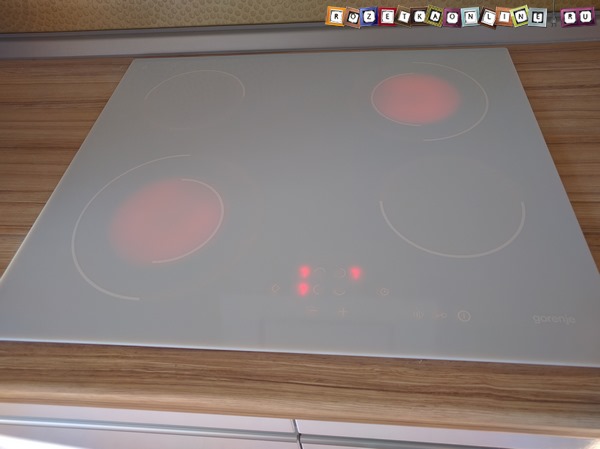

Сейчас можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность , проверив корректность подключения.
Видите ли, ничего особо сложного в монтаже варочной панели нет и вы, полностью, владея наименьшими способностями и инвентарем, можете выполнить это сами.
Если же у вас остались вопросы либо замечания по подключению и монтажу варочной панели либо вы столкнулись с неувязкой не описанной в данной статье – непременно пишите об этом в комментах, постараюсь оперативно ответить.
Подключаем варочную панель к электросети с помощью 3-х проводов
Электрические варочные панели уже издавна пришли на замену обычным плитам. Они комфортны, экономны и ординарны в эксплуатации. Но цена этих кухонных устройств еще очень высока. Дабы сберечь, многие без помощи других устанавливают и подключают панель. Разглядим, как верно это выполнить, обеспечив соблюдение всех требований.
Трехфазная варочная панель
Еще при планировании покупки нужна найти тип электрического присоединения дома либо квартиры, его проектную мощность.
Многие наверное знакомы с чертами сетевой адаптации электроприборов, такими как 110 В, 220 В и 380 В.
В Рф для личного сектора многие годы применялось только двухфазное 220-вольтное присоединение.
Трехфазное, либо 380-вольтное, ранее использовалось только на предприятиях, но уже в протяжении 20 лет эта граница основательно размыта. Одна из обстоятельств — возникновение бытовых устройств, конструктивно созданных для питания 2 и даже 3 отдельными фазными линиями. Это сильно понижает нагрузку на проводку, расширяет эксплуатационные способности.
Полезно! Вся информация по расчетной мощности находится в ТУ (технических критериях), прилагаемых к договору с энергоснабжающей организацией. В это ведомство обращаются и по вопросу конфигурации присоединенной мощности.
Владельцы обыкновенной двухфазной полосы никак не ограничены в выборе. Они могут получать панели с трехфазной схемой подключения и воспользоваться ими, но тогда требования к домашней проводке и ее расчетной мощности растут в разы.
Для определения последовательности электромонтажных работ будет нужно узнать следующее:
- тип проектного присоединения по техническим условиям в точке установки квартирного счетчика;
- наличие отдельной полосы от электрощита до розетки на кухне;
- свойства питающего кабеля, площадь сечения кабельных жил;
- наличие заземляющей жилы;
- наличие автоматического выключателя на полосы питания электрической плиты;
- наличие розетки соответственной конфигурации и нагрузочной мощности.
Подключение варочной панели к электросети в 3 провода осуществляется только при согласовании предельной рабочей мощности. Эта черта — одна из основных, потому доводится до сведения покупателя уже с магазинного ценника.
Присоединенная мощность квартирной электросети составляет более 9 кВт. Следующим шагом инспектируют пригодность проводки, питающей электрическую плиту. Обычно это отдельная линия с приличным припасом мощности, в особенности если вся нагрузка приходится на единственную фазную жилу 220-вольтного подключения.
Поперечное сечение проводников должно быть более 6 мм², включая заземляющую жилу. Трехфазная линия позволяет понизить требования по мощности. Площадь сечения каждой жилы будет достаточной при 4 мм². Если эти характеристики неудовлетворительны, проводят отдельную линию от распределительного щита. Непременно устанавливают при всем этом автоматический выключатель и даже УЗО (устройство защитного отключения).
Характеристики этих частей учитываются в спектре от 16 до 32 А по силе тока и 10 mA по реактивному срабатыванию (чувствительности на индукционный ток) УЗО. Силовой кабель подбирают по описанным выше принципам и рабочим характеристикам.
Облагораживание домашней сети заземлением — принципиальное условие не только лишь при подключении варочной поверхности. Если по некий причине линия «земли» отсутствует, ее оборудуют и подводят к розеткам. В особенности к тем, штепсельный разъем которых предугадывает заземляющую клемму.
О подключении варочной панели к электросети с помощью 3 проводов
Тем, у кого все-же есть дополнительные фазные полосы, остается только хорошо присоединить их к устройству. В редчайших случаях, когда конфигурация штепсельного разъема совпадает, принципиально убедиться в корректности подключения.
Клеммник либо контактная группа находится с нижней стороны варочной панели. Открыв крышку, закрепленную 4 винтами, принципиально направить внимание на цвета изоляции кабельных жил и обозначения клеммных зажимов.
Заводская сборка предугадывает подключение контактов сетевого шнура по интернациональным эталонам. Цифрами 1, 2, 3 помечены контакты присоединения фазного тока. Буковка N либо цифра 0 соответствует контакту нейтральной, либо нулевой, полосы. Заземление обозначается соответствующим эмблемой в виде нескольких штрихов, сужающихся книзу.
Белоснежный либо карий цвет изоляции соответствует фазам, синий — нейтрали, а «земля» будет желтоватого либо желто-зеленого колера.
Если на заводе-изготовителе ошибка фактически исключена, то в розетке на кухне полностью может прятаться «сюрприз». Во избежание недлинного замыкания и других проблем лучше заглянуть под крышку стеновой розетки и убедиться в абсолютном согласовании интернациональным эталонам.
Стеновую розетку лучше поменять на более надежную и удобную клеммную барьерную коробку. Это еще одна возможность тихо разобраться в цветах и знаках и верно подключить домашнюю технику.
Пошаговая аннотация с описаниями и схемами
Трехфазная варочная панель, обычно, снабжена специальной штепсельной вилкой. Они встречаются нескольких типов, различающихся конструктивно. Случается так, что розетка на стенке кухни совершенно не подходит для той, которая есть на сетевом шнуре устройства. В таких случаях ее подменяют на подобающую, если линия питания плиты имеет дополнительные фазные жилы.
Принципиально! Если кухонная проводка рассчитана на 220-вольтные приборы, целенаправлено поменять сетевой шнур на обыденный однофазовый, где 3-ий провод — это заземление.

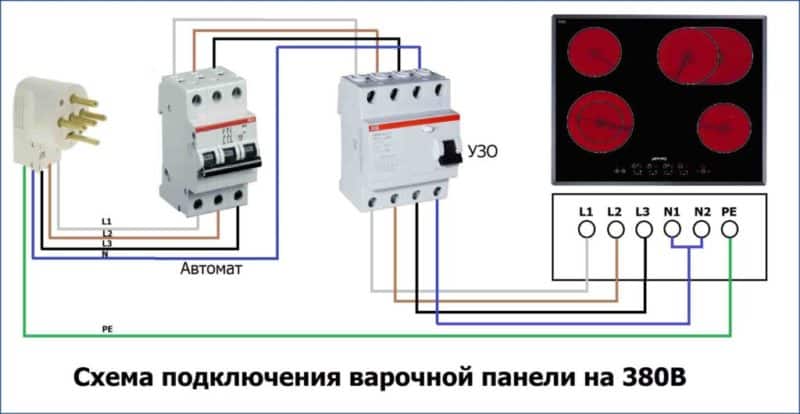

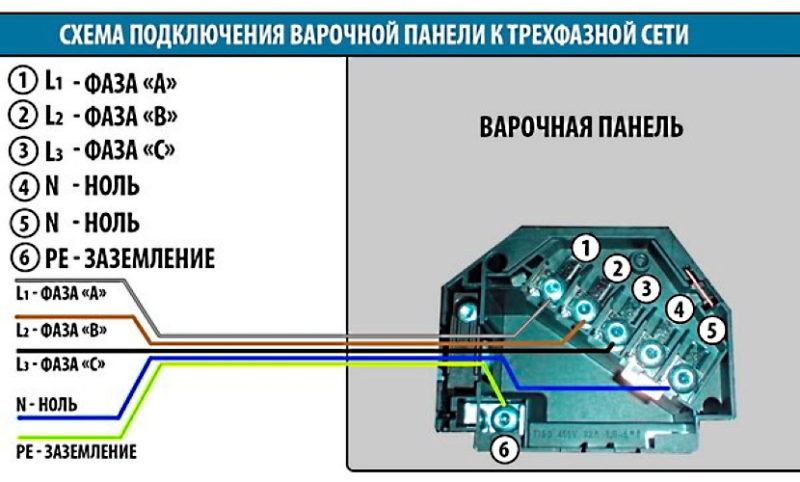

Разглядим подробную схему подключения с вилками сетевого шнура. При трехфазном варианте деяния будут следующими:
- Один из проводов с изоляцией кофейного (сероватого, белоснежного) цвета присоединить к клемме с цифрой 1.
- Другой провод того же цвета подключить к клемме с цифрой 2 и 3-ий (если есть) — к контакту 3.
- Отыскать клемму с эмблемой N и к ней подключить провод синего (голубого) цвета.
- Жилу желто-зеленой раскраски присоединить к контакту со значком заземления.

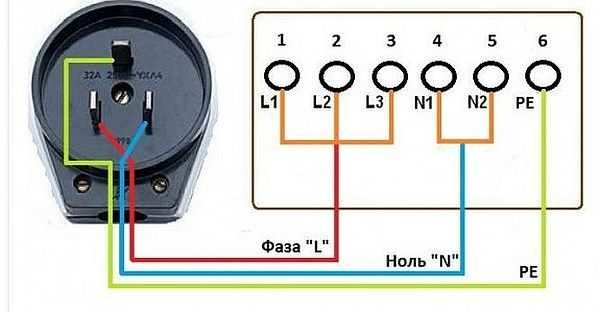

Конфигурации в однофазовой домашней сети:
- Клеммы 1, 2 и 3 соединить в одну общую фазную шину перемычками, прилагаемыми к заводской комплектации либо приобретаемыми раздельно.
- К этой шине присоединить провод кофейного (белоснежного, сероватого) цвета. Синий провод — к контакту N либо 0.
- Желтоватый либо желто-зеленый подключить к заземляющей клемме.
При самостоятельном подключении такового дорогого устройства, как варочная панель, принципиально неоднократно перепроверить корректность выполнения всех операций. Лучше перед пробным включением кропотливо проследить весь путь подачи электроэнергии от квартирного электрощита до клеммной коробки плиты.
Заключение
При выполнении всех советов нетрудно без помощи других подключить варочную панель любого типа. Тогда неважно какая проблема, появившаяся при эксплуатации, будет просто найдена и устранена. Сэкономив на подключении, принципиально обеспечить долгую безаварийную работу домашней техники.
