Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет существенно повысить пожарную безопасность. Это в особенности животрепещуще, если у вас применяется система заземления — ТТ
В этой статье мы разглядим пошаговую сборку схемы щита учета личного дома, в каком установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые в большинстве случаев выдают энергосбытовые компании:
— Выделенная мощность 15 кВт
-Вводной кабель – СИП — Самонесущий изолированный провод (4 шт: 3 фазы и PEN)
— Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм.кв.
Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.
Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, только после которой делятся, мы уже рассматривали Здесь.
Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для различных методов заземления, доступны Тут.
Установка корпуса

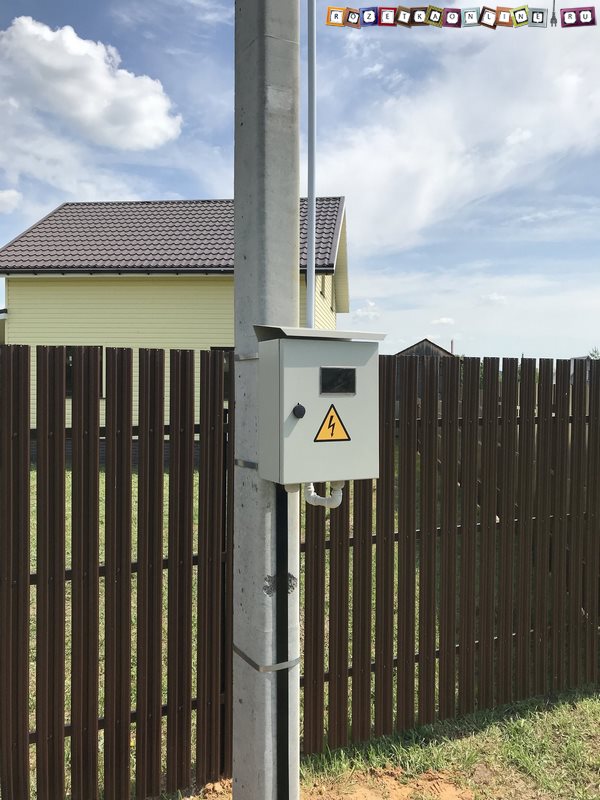

При установке вне дома, рекомендуется использовать железные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли либо воды у них должны быть не ниже IP54.
Обычно щиток устанавливается на границе участка, к примеру, на опоре полосы электропередач, стенке строения либо огораживании. Зависимо от удобства доступа к нему проверяющих.
Заводить провода и кабели вовнутрь для коммутации, идеальнее всего снизу, с внедрением гермовводов. Так вы обеспечите наивысшую плотность и существенно обезопасите электроустановку в целом.
Всё современное щитовое оборудование устанавливается на DIN-рейки. Удостоверьтесь, что в приобретенном вами щитке они установлены либо идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

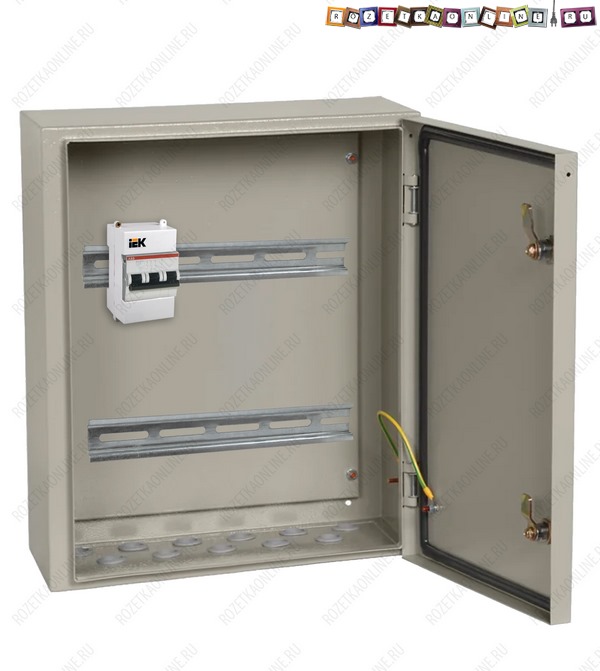

Установка бокса для вводного автоматического выключателя
В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, запираться в боксы (№2 на изображении) и опечатываться.
Вот и мы, при монтаже, сначала ставим особый корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, дабы туда поместился Автоматический выключатель.
Установка автомата
Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, запирается кожухом. Позднее, представители энергосбытовой компании его опечатают, установят пломбу и будут её инспектировать при каждом снятии показаний либо контрольных обходах.
Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.

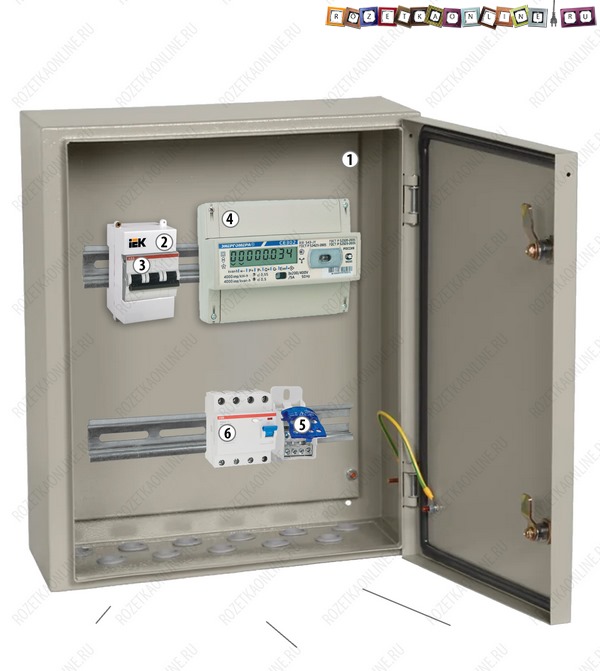

Установка учетных и защитных устройств в щиток
Сейчас пришла очередь установить на дин-рейку все другие элементы. Полный список оборудования нужного для щита личного дома следующий:
1) Металлической электрический щит (степень защиты ip54 либо выше)
2) Бокс/кожух для АВ на 3 модуля
3) Автоматический выключатель трехполюсный 25А
4) Трехфазный счетчик электроэнергии 380В
5) распределительный блок на DIN-рейку
6) Селективное УЗО от 40А, ток утечки 100мА либо 300мА
Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и необходимо брать. Обычно берется обычной, без излишних интерфейсов, к примеру, Меркурий либо Энергомера.
Распределительный блок обязан иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, будет нужно:
1 клемма — 16мм.кв – для контура повторного заземления ПВ1 либо ПуВ(ПуГВ)
2 клеммы по 6мм.кв – для внутренних проводников, применяемых при коммутации
Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.
Выбор порога срабатывания Устройства Защитного Отключения находится в зависимости от многих причин. Фактически хоть какой электроприёмник имеет определенную утечку и это нормально. Если таких устройств много, суммарные утраты могут быть большенными.
Исходя из этого и выбирается данная величина. Если жилище маленькое, довольно ставить 100мА. Если же это коттедж, с огромным количеством техники и оборудования, то совершенно точно 300мА.

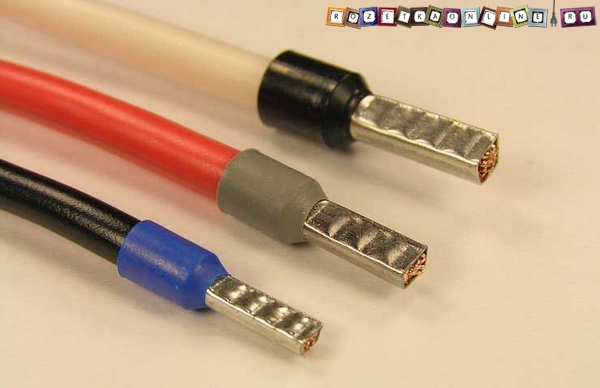

Для внутренних соединений в щитке, удобнее всего применять гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.
Сборка электрического щита учета с УЗО
подключение вводного кабеля СИП 4х16
Прежде всего подключаем все провода огромного сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Они все дюралевые, снаружи темная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.
Желтоватый, зеленоватый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электроэнергии.
Как правило это две последние справа. Можно подключить к хоть какой из них, они снутри соединены.

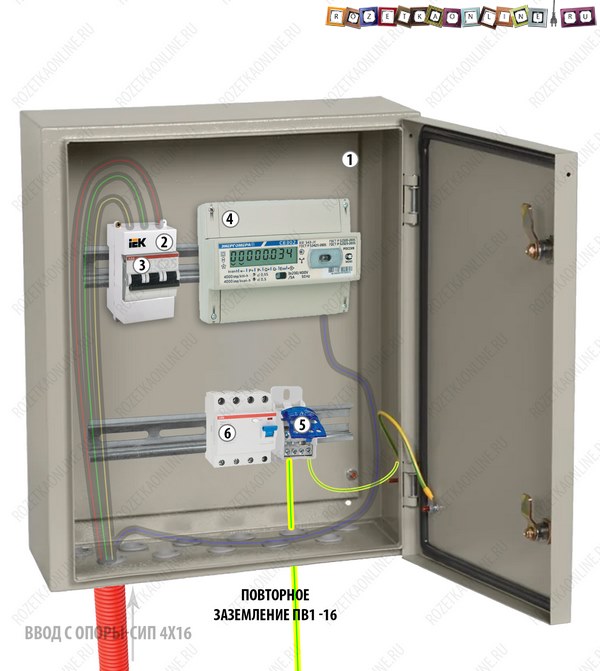

Зеземления
Дальше подключаем к распределительному блоку проводники заземления. Прежде всего, как наибольший, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое устанавливается под особый болт.
Конкретно такая схема подключения N и PE отличает систему ТТ от других.
В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали Тут, всё изготовлено по другому. Там напротив, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.
Тут же вводной СИП с голубой полосой – PEN, на самом деле является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

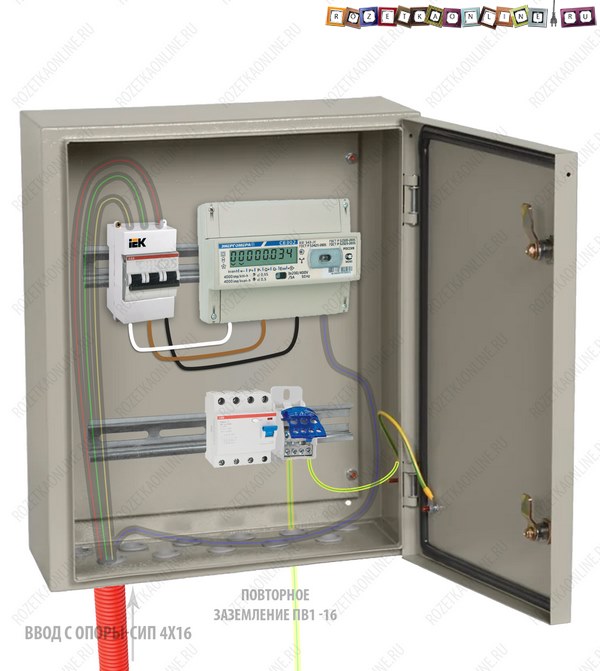

Провода от вводного автомата до счетчика
Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к подходящим контактам счётчика электроэнергии.
Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы тщательно рассматривали Тут, на примере устройства Энергомера се 306.

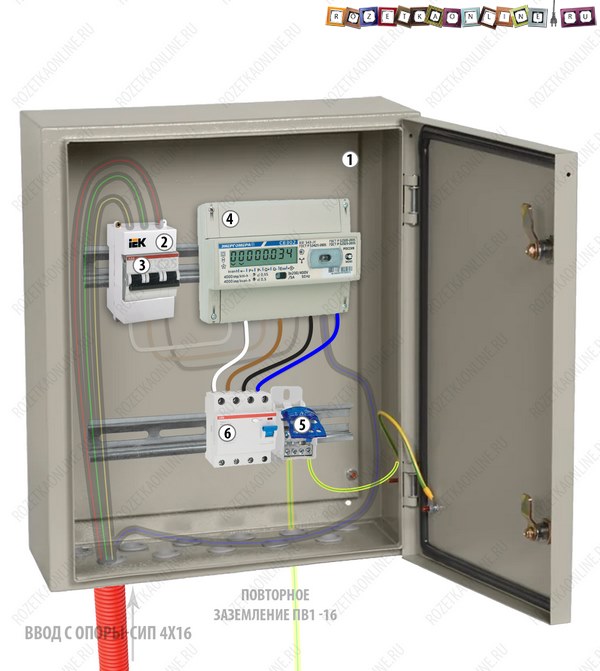

Подключение проводов от счетчика к УЗО
После чего, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».
Подключение кабеля идущего от щита учета в РЩ дома
Осталось подключить кабель, по которому электрический ток будет поступать в дом. Снутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разбиты на группы, стоит автоматика и т.д.
Сечение жил и марка кабеля выбирается зависимо от расстояния до РЩ и метода прокладки. В большинстве случаев применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель применяется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.
Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается впрямую к распределительному блоку.

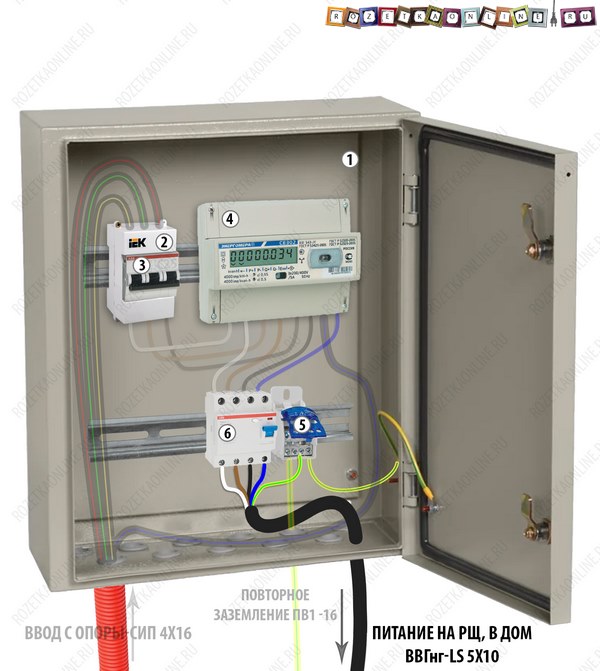

В общем щит смотрится приблизительно так:
На этом установка завершен. Щит учета личного дома 380В на 15кВт, с заземлением TT готов к работе.
Как верно подключить УЗО
Основное назначение УЗО в сфере электрики, это защищать проводку от вероятной утечки тока. Очень нередко, человек в виду собственной не осторожности, может случайным образом разрушить изоляцию кабеля, при всем этом данный аспект, может остаться незамеченным.
Как понятно, контакт любого рода с обнаженными жилами, может повлечь за собой удар током. УЗО сделали специально для того, дабы человека не стукнуло током, если в сети была найдена утечка тока. Данное электромеханическое изделие одномоментно выключает электроэнергию, сразу после обнаружения утечки тока.
Стоит не забывать, что утечка может произойти также из-за того, что электросеть является старенькой. Изоляция с течением времени имеет свойство рассыхаться и лопать, а это автоматом ведет к появлению утечки тока. Исходя из этого, поменять проводку в доме необходимо впору, при всем этом очень принципиально, произвести подключение к УЗО и все это дело заземлить.
УЗО работает по довольно обычному методу, который кратко, можно обрисовать так, это приспособление ассоциирует ток (фазный), который в него заходит с тем который, через него выходит (нулевой). Если различия нет, а это лучший вариант, то УЗО не срабатывает, а если же имеется малозначительная разница, тогда оно срабатывает. В целом же можно сказать, что УЗО , также может сработать исходя из ряда других обстоятельств.
Главные недочеты установки УЗО
1. УЗО установленное для всего дома при мельчайшей опасности утечки, может вполне выключить электроэнергию в доме, когда человека нету на месте. Бывает такое, что неверная тревога становится предпосылкой появления многих заморочек, к примеру человек уехал на некоторое количество дней во время которых, УЗО отключило свет в доме, и вследствие чего раз морозился холодильник и тд.
2. Установленное УЗО в доме не выручит от недлинного замыкания и перегрузки линий проводки. Если в доме, где к проводке подключено УЗО произойдет куцее замыкание, данный аппарат просто не станет работать. Дабы УЗО мог управится с маленьким замыканием, его необходимо комплектовать автоматическим выключателем.

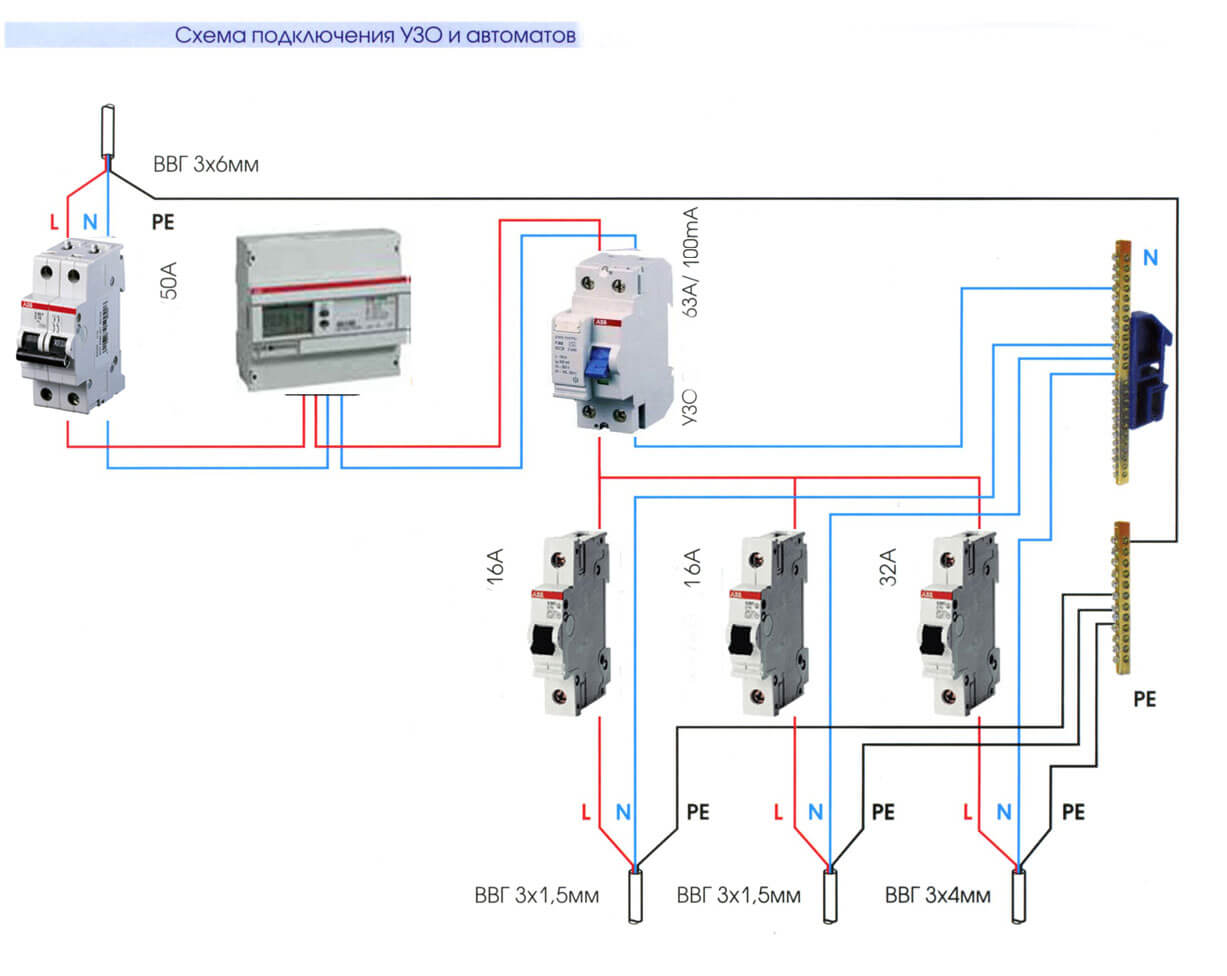

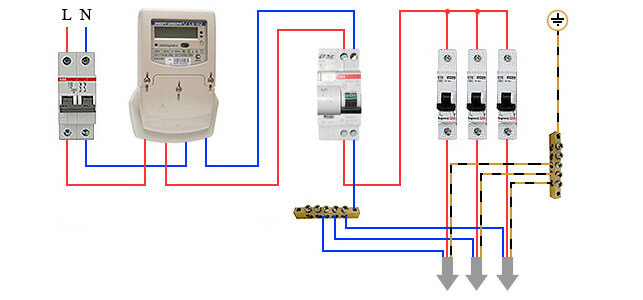

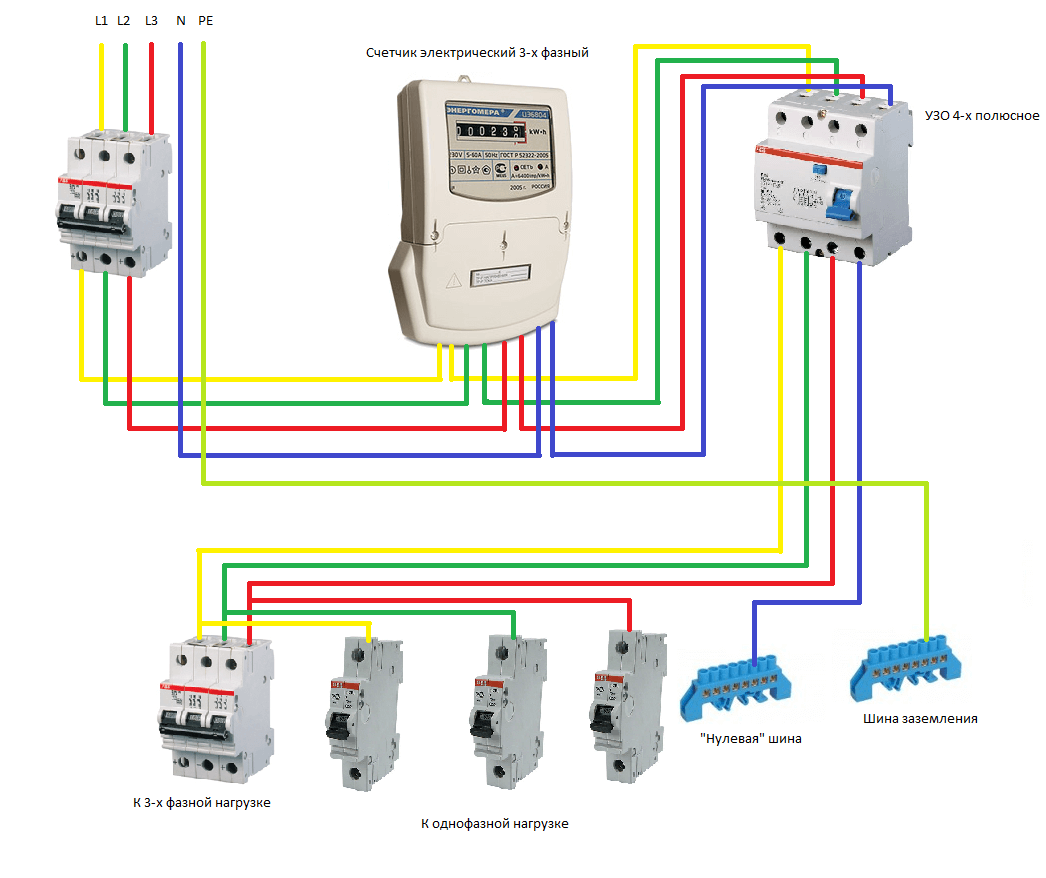

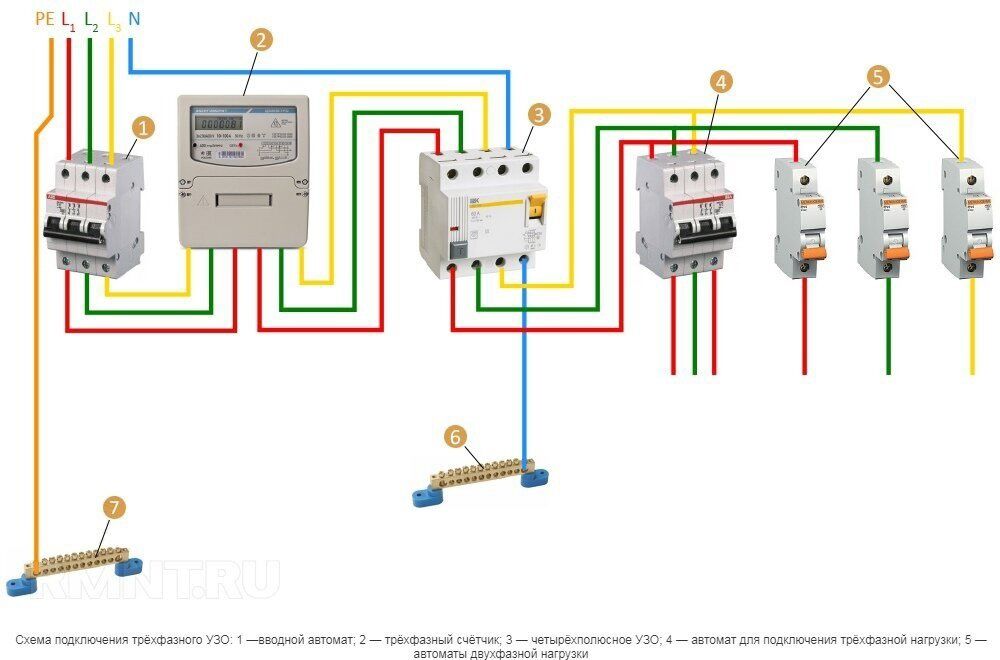

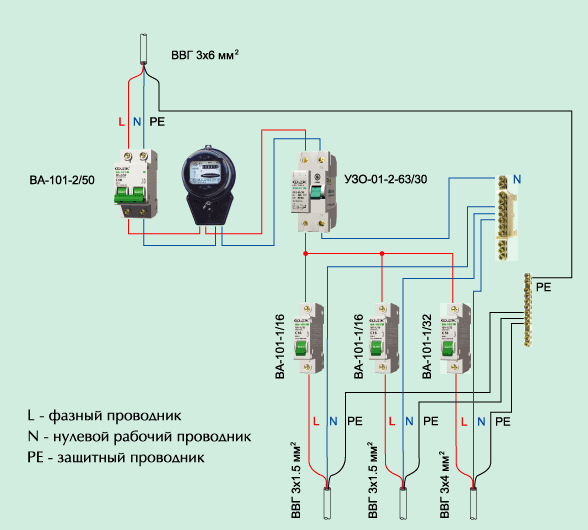

Схема подключения
