УЗО — это средство, защищающее людей от поражения электротоком. Не считая того, оно создано для предохранения квартиры либо дома от пожара, который может произойти при воспламенении проводки. Схема подключения УЗО без заземления должна быть хорошо составлена, по другому она принесет только вред.
Причины, действующие на правильное подключение УЗО
- Осознание механизма работы. От этого зависит метод подключения для определенных критерий работы.
- Для определенной сети следует верно выбирать УЗО.
- УЗО отключает сеть при аварийной ситуации, когда ток утечки добивается данного предельного значения.

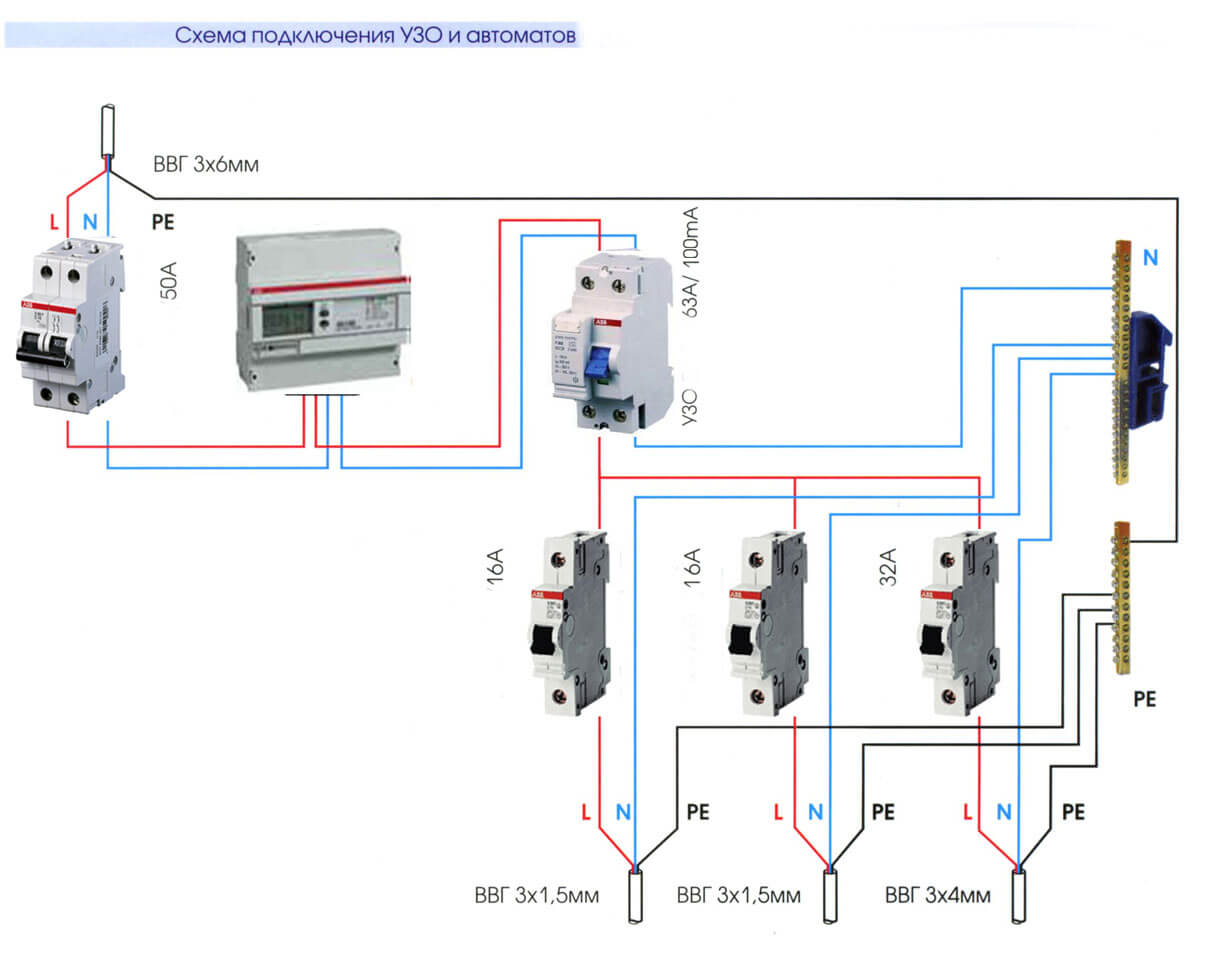

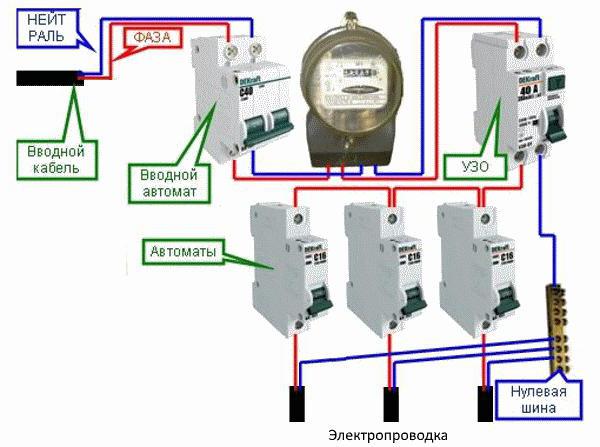

Подключение УЗО и автомата: схема без заземления
Для домашней электросети подбираются определенные приборы защиты и методы их подключения. Схема подключения УЗО без заземления подразумевает установку аппаратов на отдельных линиях либо общего на всю проводку, после головного автоматического выключателя и счетчика. Желательно, когда устройство размещается как можно поближе к источнику электроэнергии.
Обычно на входе устанавливается УЗО с огромным номиналом (более 100 мА). Оно применяется в большей степени как противопожарное средство. После него должны быть установлены УЗО на отдельные полосы с током отсечки менее 30 мА. Они обеспечивают защиту человека. При их срабатывании можно просто найти, на каком участке произошла утечка тока. Другие участки будут работать в обыкновенном режиме. Невзирая на накладный метод подключения, все положительные причины налицо.
Для обычный проводки с маленьким количеством разветвлений можно устанавливать на входе УЗО на 30 мА, выполняющее функции защиты человека и как противопожарное.
Защитные устройства подключаются в большей степени в местах, представляющих самую большую опасность. Их устанавливают для кухни, где больше всего электрических устройств, также для ванной комнаты и других помещений с завышенной влажностью.
Принципиально! Схема подключения УЗО без заземления просит установки вкупе с каждым аппаратом автоматического выключателя, так как аппараты не защищают от недлинного замыкания и роста тока выше нормы. Выключатель приобретается раздельно, но можно приобрести дифференциальный автомат, совмещающий функции обоих устройств.
Не допускается подключение проводов не в те клеммы устройства. При ошибке он может выйти из строя.
Схема подключения однофазового УЗО без заземления допускает установку заместо него трехфазного устройства, но в данном случае применяется только одна фаза.

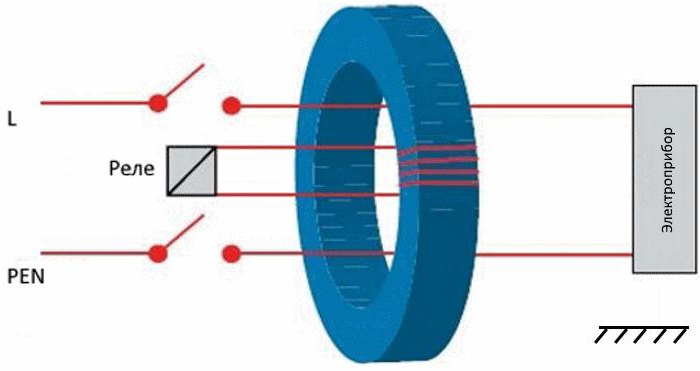

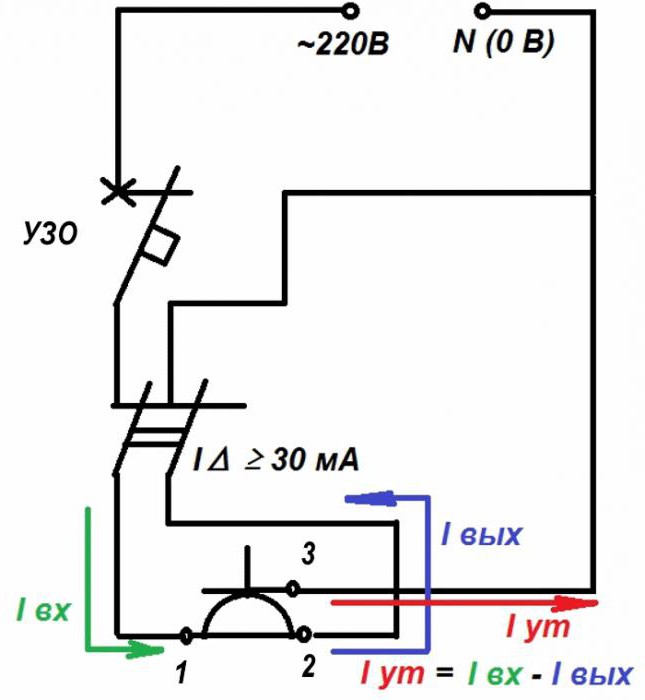

Как работает УЗО при отсутствии заземления
Когда повреждается изоляция проводов либо слабеют крепления токоведущих контактов устройств, появляются утечки токов, приводящие к нагреву проводки либо искрению, в итоге чего создается опасность возгорания. При случайном касании человеком обнаженного фазного провода, он может получить удар током, прохождение которого через тело в землю делает опасность для жизни.
Схема подключения УЗО без заземления в квартире либо в доме предугадывает непрерывное измерение тока на входах и выходах защитных устройств. Когда разница между ними превосходит данный предел, делается разрыв электрической цепи. Обычно на защищаемом объекте делается заземление. Но его может и не быть.
В старенькых домах русской постройки используются УЗО в схемах, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной проводке подключается фазный провод и нулевой, который совмещен с защитным проводником и обозначается PEN. В трехфазной квартирной сети имеются 3 фазы и PEN-проводник.
Система с объединением функций рабочего N и защитного PE проводников, именуется TN-C. От городской воздушной полосы в дом вводится кабель с 4 проводами (3 фазы и нейтраль). На каждую квартиру поступает однофазовое питание с межэтажного щита. Нулевой провод совмещает функции защитного и рабочего проводника.
Схема подключения УЗО в однофазовой сети без заземления отличается тем, что при пробое и попадании фазы на корпус защита не сработает. В связи с отсутствием заземления, ток отсечки протекать не будет, но на приборе появится потенциал, страшный для жизни.

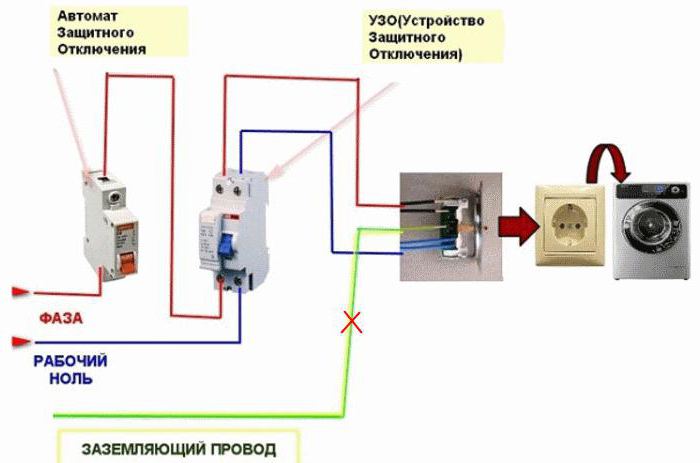

При прикосновении к электропроводным частям корпуса электроприбора для прохождения тока создается электрическая цепь в землю через тело.
При токе утечки ниже порогового значения устройство не сработает, ток будет неопасным для жизни. При превышении предела УЗО стремительно отключит линию от прикосновения к корпусу. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как произойдет пробой изоляции.
Особенности подключения дифференциальной защиты в трехфазных сетях
В согласовании с ПУЭ, установка УЗО в трехфазных сетях системы TN-C запрещена. Если электроприемник нужна защитить, заземляющий РЕ-проводник следует подключить к PEN-проводнику перед УЗО. Тогда система TN-C преобразуется в систему TN-C-S.
В любом случае УЗО необходимо подключать для увеличения электробезопасности, но делать это нужно по правилам.
Выбор УЗО
Дифференциальный автомат выбирается с мощностью на одну ступень выше, чем у присоединенного с ним в одну линию автоматического выключателя. Последний рассчитан на работу с перегрузкой в течение нескольких секунд либо минут. УЗО одинаковой с ним мощности на подобные нагрузки не рассчитано и может выйти из строя. Маломощные аппараты используются при токе менее 10 А, а массивные — выше 40 А.
При напряжении в квартире 220 В выбирается двухполюсный аппарат, если 380 В — четырехполюсный.
Принципиальной чертой УЗО является ток утечки. От его величины зависит, использовать аппарат как противопожарный либо для защиты от поражения током.
Устройства имеют различные скорости срабатывания. Если нужен быстродействующий аппарат, выбирается селективный. Тут есть 2 класса — S и G, где у последнего самая высочайшая скорость.
Строение автомата может быть электромеханическим либо электронным. Для первого не нужна дополнительное питание.
По маркировке можно различить тип тока утечки: АС — переменный, А — хоть какой.
Ошибки при установке и эксплуатации УЗО
- Не допускается соединение выходного нулевого провода УЗО с открытым участком электроустановки либо распределительного щита.
- Нулевой и фазный провода непременно должны подключаться через защитное устройство. Если нейтраль минует УЗО, оно работать будет, но при всем этом могут происходить неверные срабатывания.
- Если подключать в розетке ноль и заземление к одной клемме, УЗО будет повсевременно срабатывать при подключении нагрузки.
- Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.
- Фазы подключаются к клеммам, обозначенным "L", а ноль — к "N".
- Не допускается включение устройства сходу после срабатывания. Поначалу необходимо отыскать и убрать делему, а потом создавать подключение.
Подключение УЗО без заземления в квартире
Пробой изоляции при отсутствии заземления приводит к возникновению на корпусе устройства потенциала, представляющего опасность для человека. Утечка тут произойдет только после прикосновения. При всем этом весь ток утечки пройдет через тело, пока не достигнет порогового значения и защитный аппарат не отключит цепь.

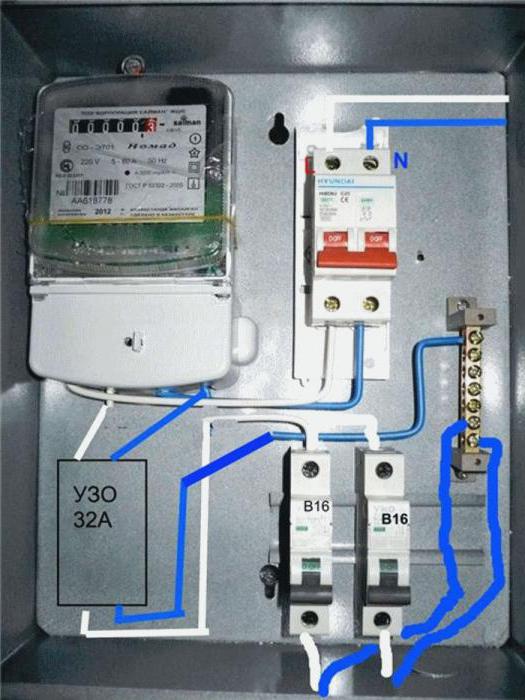

Подключение УЗО к розеткам
При наличии системы TN-C корпус устройства время от времени подключают к нулевому проводу. Схема подключения УЗО без заземления для розеток предугадывает подключение нейтрали к боковой клемме 3. Тогда при пробое провода ток с корпуса устройства пойдет через нее. Подсоединение следует делать на входе в квартиру.
Это является нарушением правил, так как увеличивается возможность поражения током. При попадании напряжения на нейтраль во наружной сети оно окажется на корпусах заземленных схожим образом электроприборов. Еще одним недочетом данного метода является нередкое срабатывание защитного автомата при подключении нагрузок.
Данное подключение нельзя делать без помощи других. Если все делать по эталону, нужно заказать проект конфигурации системы электроснабжения в согласовании с требованиями ПУЭ. Про сущности это должно быть изменение системы на TN-C-S следующим образом:
- переход снутри квартиры от двухпроводной к трехпроводной сети;
- переход от внутренний четырехпроводной сети к пятипроводной;
- разделение PEN проводника в электроустановке.
Особенности проводки для подключения УЗО
Когда делается подключение УЗО в однофазовой сети без заземления, разводка делается трехпроводным кабелем, но 3-ий проводник к нулевым клеммам розеток и корпусам устройств не подключается, пока система не будет модернизирована под TN-C-S либо TN-S. При присоединенном проводе РЕ все токопроводящие корпуса устройств окажутся под напряжением, если фаза попадет на какой-то из них, а заземление будет отсутствовать. Не считая того, суммируются емкостные и статические токи электроприборов, создавая опасность поражения человека.
Не имея опыта монтажа проводки и электрического оборудования, проще всего приобрести переходник с УЗО на 30 мА и применять его при подключении к розеткам электроприборов. Данный метод подключения существенно увеличивает электробезопасность.
Для электроприборов и розеток в ванной комнате и других помещениях с завышенной влажностью нужно установить УЗО на 10 мА.
Схема подключения УЗО в однофазовой сети без заземления в личном доме
Домашняя сеть может быть таковой же, как в квартире, но тут у владельца больше способностей.

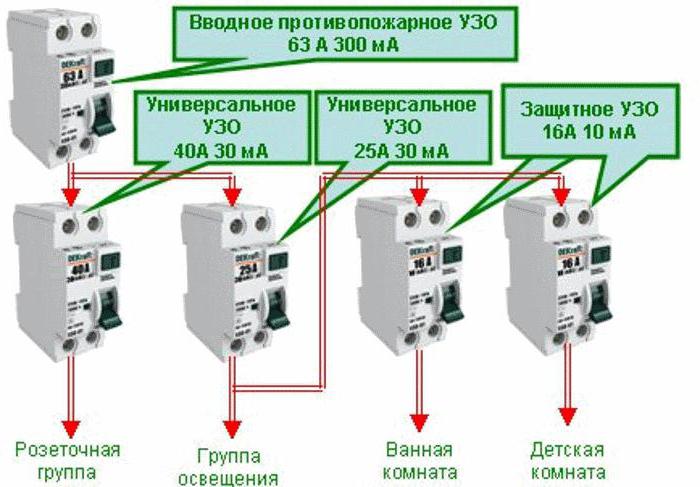

Проще всего установить на входе одно общее либо несколько УЗО на главных линиях домашней сети. Для сложной сети подключается несколько уровней защитных устройств.
Вводное УЗО на 300 мА защищает всю проводку от пожара. Не считая того, оно может сработать по суммарному току утечки от всех линий, даже если на них утечки в границах нормы.
Универсальные УЗО на срабатывание при 30 мА инсталлируются следом за противопожарным, а следующими линиями должны быть ванная и детская комната с Iу = 10 мА.
Как подключать заземление в личном доме
Можно выполнить заземляющий контур и переоборудовать сеть в TN-C-S. Не рекомендуется без помощи других подключать повторное заземление к нейтральному проводу. При попадании напряжения на нейтраль от наружной сети это заземление может стать единственным для всех примыкающих домов. При плохом выполнении оно может отгореть и вызвать пожар. Целенаправлено делать повторное заземление в месте отвода от воздушной полосы, что сводит к минимуму возможность пожара в доме.
Подключение УЗО на даче
На даче схема проводки обычная, а нагрузки — маленькие. Тут подойдет схема подключения УЗО в однофазовой сети (фото ниже). УЗО выбирается на 30 мА (универсальное), с защитой от пожара и от поражения электрическим током.
Схема подключения УЗО без заземления на даче просит установки головного ввода и пары автоматов на освещение и розетки. Если применяется бойлер, его можно подключить через розетку либо отдельный автомат.
Заключение
Схема подключения УЗО без заземления является распространенным методом защиты. Заземление также делает функцию защиты и его нужно подключать верно. Принципиально направить внимание на дополнительную защиту ванной комнаты и других помещений с завышенной влажностью. УЗО недешево стоит, но электробезопасность тут важнее. В сложных схемах проводки целенаправлено устанавливать несколько ступеней защиты с селективным срабатыванием УЗО наименьшего номинала.
Принципиально осознавать, что УЗО — это единственный тип аппарата, созданный для защиты человека от электротока.
Как подключить УЗО с заземлением и без?
Подключение УЗО (устройства защитного отключения) – принятая мера безопасности для живущих как в квартире, так и в личном доме.
УЗО выручило жизни огромного количества людей, такое устройство – верный предохранитель от пожаров и замыканий.
Но не следует забывать, что при отсутствии ответственного подхода и познаний, УЗО может приносить больше вреда, чем полезности.
Не напрасно есть фундаментальные правила, которые исключают возможность ошибки при подключении УЗО и берегут человека от травм.
Потому необходимо отлично осознавать механизм работы автоматов. При подключении сходу может появиться суровая неувязка.
Если у вас в доме древняя русская система TN-C (а это даже в наше время не уникальность), где защитный проводник объединен с нейтральным, то подключить УЗО будет очень трудно.
Но это не значит, что устройство не нужно устанавливать. Просто порядок действий будет несколько труднее обыденного.
Более принципиально верно избрать УЗО, которое подходит для определенной сети и не будет давать сбои.
До того как заняться подключением, разберемся, какой механизм работы устройства в сети?
УЗО отключает электричество при появлении аварийной ситуации. Индикатором трагедии является ток утечки – если его уровень увеличивается в сети до данного предела, то размыкается цепь электричества.
Принципиальные аспекты в работе устройства
- Принципиальные аспекты в работе устройства
- Подключаем УЗО хорошо
- Подключение без заземления: может быть ли?
- Как избрать УЗО?
- Последовательность подключения устройства
Для хоть какой сети принципиально подбирать соответственное УЗО. Спецы рекомендуют проводить подключение УЗО без заземления либо с ним в квартире либо в личном доме вблизи со счетчиком электроэнергии.
Другими словами, чем поближе устройство к источнику электричества, тем лучше. УЗО нужно подключать вкупе с выключателем автоматического деяния.
Самый сбалансированный вариант: подключение устройства и пары автоматов.
Для подсоединения автомата можно применять такие методы:
- Подсоединение ко всей цепи УЗО. Но здесь видны минусы, позднее грозящие вырасти в суровые ошибки: в случае поломки вы не можете сходу осознать, на каком участке вышло замыкание; если устройство сработает, то это чревато выключением электричества во всей сети в доме либо в квартире;
- Во 2-м случае подключение автомата происходит на всякую отдельную сеть. Если устройство сработает, то ток отключится лишь на определенном участке сети в квартире. Другие части схемы работают как и до этого. Таковой метод можно именовать более накладным (подключение выйдет вполовину дороже). Но все плюсы здесь на лицо.
Последний вариант позволяет сразу обеспечить охрану однофазовой и трехфазной деятельности устройств в квартире. В таковой сети совмещают нулевую шину и «земляную».
Счет следует подключить между устройством и выключателем автоматического деяния. Механизм работы и подключения трехфазного устройства не достаточно чем отличается от однофазовой системы.
Разница исключительно в количестве фаз (наличии однофазовой либо трехфазной системы).
Подключаем УЗО хорошо
Механизм работы при подключении достаточно прост как для работы с однофазовой, так и при работе с трехфазной системой.
Основное правило здесь в том, дабы подключить предохранитель, который защитит как УЗО, так и сам счетчик.
Правильным будет установить также автоматический выключатель, который выключит систему, если ток превзойдет нормальную отметку. Ток при выключении должен быть не больше, чем рабочий ток УЗО.
Так можно добиться наибольшей защиты.
Направьте внимание, что при подключении лучше применять нейтральный провод и позаботиться о том, дабы он был подключен к УЗО.
В большинстве случаев на самом устройстве есть особая клемма с обозначением, она может находиться сверху либо снизу корпуса.
Принцип этого шага работы состоит в том, что в случае ошибки и подключении не в ту клемму устройство может сгореть.
Здесь необходимо придерживаться полюсного принципа: нейтральный провод подключаем к «земле», а не к проводу с напряжением.
УЗО подключают там, где в большинстве случаев могут быть повреждения от электрического тока. Распространенные варианты – это кухня и ванная комната.
Тут не только лишь завышенная влажность, но и насыщенность площади электрическими устройствами.
Подключение без заземления: может быть ли?
Прежде всего стоит осознавать, что устройство продается без автомата, который бы защищал выключатель от перегрузок.
Потому принципиально обеспечить на шаге подключения к тому же подсоединение автоматов, которые срабатывают при перегрузке сети. Как было сказано выше, подключение по всей сети было бы ошибкой.
Потому устанавливают УЗО в электроцепях ванной, кухни, подвалов и гаражей. При всем этом считается, что подключение УЗО без заземления никак не оказывает влияние на работу предохраняющих автоматов.
Механизм работы здесь таковой, что защитные характеристики никак не понижаются. В современном доме мы можем отыскать систему либо с трехфазной проводкой, либо с пятифазной.
Но не в каждой квартире есть такие условия — куда почаще применяется проводка, где нулевой и защитный проводники объединены в один проводник.
Другими словами в таковой системе нет заземляющего элемента.
Потому если автомата нет, и вы желаете подключить УЗО, то используйте трехпроводной кабель. Но 3-ий кабель не подключаем ни к щитку, ни к розеткам.
Необходимо изолировать его сверху либо снизу, а в эталоне – бросить в таком виде до полной замены проводки на более современную. 3-ий защитный провод также нельзя подключать к нулю в щитке.
Как избрать УЗО?
Механизм работы УЗО с различными чертами и конструкциями отличается друг от друга.
Перед подключением сверху либо снизу нужно осознавать, какие бывают УЗО, знать главные признаки, на которые вы будете опираться при выборе.
Прежде всего устройство различают по наличию полюсного элемента. Разобраться в выборе полюсного УЗО достаточно легко.
Если у вас в доме напряжение 220 вольт, то выбирайте конструкцию полюсного типа с 2-мя полюсами. Если 380 вольт – то правильным будет выбор четырехполюсного автомата.
Плюс 4-полюсного автомата в том, что его просто можно применять и при напряжении в 220 вольт, просто применяя не все полюса.
Еще одна важная черта при подключении УЗО – ток утечки. На него также не излишним будет направить внимание.
Так, можно отыскать устройство автомата, которое будет защищать от поражения током сверху либо снизу. Есть разновидности автоматов, которые сразу защищают от тока и возгорания.
Самые устойчивые к огню – отдельные УЗО противопожарного трехфазного типа. Вопрос обычно стоит в стоимости, но не совершайте тривиальные ошибки – чрезмерная экономия к добру не приведет.
Не обойтись и без оценки мощности УЗО. Устройство должно удачно выдерживать нагрузку от потребителя.
Систематизация автоматов смотрится так: маломощные (средний ток тут не превосходит 10 А), среднемощные (ток до 32 А), также массивные (нагрузка выше 40 А).
Помните, что чем сильнее УЗО Вы подключаете, тем выше должен быть ток утечки.
Безопасность применения всей проводки находится в зависимости от скорости срабатывания УЗО. Самым резвым считается устройство селективного автомата – посреди них есть два класса S и G.
2-ой вариант относят к быстродействующим.
На механизм работы оказывает влияние и техно сборка автомата. Устройства делят на электронные и электромеханические.
Отличие между ними в строении автомата: так, электромеханические не надо подсоединять к сети. В случае, если пропадет одна фаза либо ноль, то работа будет длиться.
Электронные пускатели не работают без неизменного питания, теряется фаза – прекращается обычное функционирование.
С током утечки связан очередной показатель – его тип. При подключении УЗО ток может быть неизменным либо переменным. В бытовой сети ток, обычно, переменный.
Обращайте внимание на маркировку: АС – переменный ток, А – действует на оба типа тока.
Последовательность подключения устройства
При подключении принципиально держать в голове, что через устройство должны идти и фазовая составляющая, и ноль цепи, на которую ставится защита. УЗО обустроены выходными и входными контактами.
Любая клемма имеет свою маркировку, так что разобраться, что куда идет, достаточно легко.
В большинстве случаев сверху мы можем отыскать входные контакты, а снизу – выходные.
Другими словами сверху необходимо подключить провода, дающие ток, а снизу – кабеля, которые пойдут к устройствам. Подключая контакты сверху, смотрите за силой нажима.
Все устройства как сверху, так и снизу должны прилегать плотно, по другому не избежать нагрева. Условно все схемы подключения делятся на два типа: с одним уровнем и многоуровневые.
1-ый тип подходит для отдельных систем либо защиты всей проводки сходу. Устройство автомата дает защиту только от электрического тока в квартире либо доме.
Обыденный пример: защита напряжения при работе стиральной машинки в ванной.
Только не запамятовывайте, что с таким УЗО необходимо еще организовать правильное подключение автоматического выключателя, который будет выручать цепь от замыкания.
Когда Вы подключаете УЗО для всех потребителей, то ставьте устройство вблизи со счетчиком.
При многоуровневой защите придется проводить четкие расчеты на каждое устройство, которое работает в сети.
При обнаружении ошибки — система будет выключаться. УЗО нижнего уровня должны работать согласовано с основным защитным автоматом.
Другими словами, подключение стоит проводить так, дабы в случае перегорания 1-го из УЗО, все другие автоматы остались рабочими. Это правило действует и для головного автомата.
Если он включен, то УЗО как сверху, так и снизу должны работать без заморочек. Считается, что подключение таковой сложной системы лучше доверить экспертам.
Может быть, стоимость для вас покажется высочайшей, но таковой ход будет куда безопасней для всей семьи и бытовых устройств.
Не следует забывать, что самые небезопасные цепи защищаются отдельными УЗО. Для розеток контакты должны кратчайшим методом выводиться на входную нулевую клемму.
Допускается также и каскадное подключение устройств, если верхние УЗО является наименее чувствительными, чем оконечные.
Принципиальный аспект: если у Вас сработал УЗО и электричество отключилось, нельзя просто опять включать устройства. Поначалу нужно отыскать делему, а уже после делать подключение.
В неприятном случае, некоторые либо даже все Ваши приборы сгорят.
При защитном выключении все выключатели переводятся в положение «Выключено», из розеток вынимаются вилки, вся техника по дому выключается.
Если после чего при запуске УЗО включилось, то повинет некий отдельный устройство. Если нет, то неувязка может быть не только лишь в квартире, а и во всем подъезде.
Ошибки при подключении УЗО встречаются часто, и здесь своими силами не обойтись – лучше вызвать компетентного мастера.
Схема подключения УЗО без заземления
Дабы накрепко работало УЗО, нужна трехпроводная сеть — это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от томного поражения электрическим током при пробое фазы на корпус электроприбора.
В данном случае имеет место куцее замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.
С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет схожим, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким макаром, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении различия токов врубается механизм защиты.
Это можно показать на примере. Если появилась аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электроплиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электроплиты появляется ток утечки по пути — фазовый провод, корпус плиты, человек, токопроводящий пол, что принудит сработать защитный механизм.
Подключение УЗО без заземления
Строительство новых домов предвидено с защитным заземлением. При подключении УЗО к однофазовой сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.
Давайте представим, что защитное заземление отсутствует. УЗО не сработает до возникновения тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в итоге сработает механизм защиты УЗО.

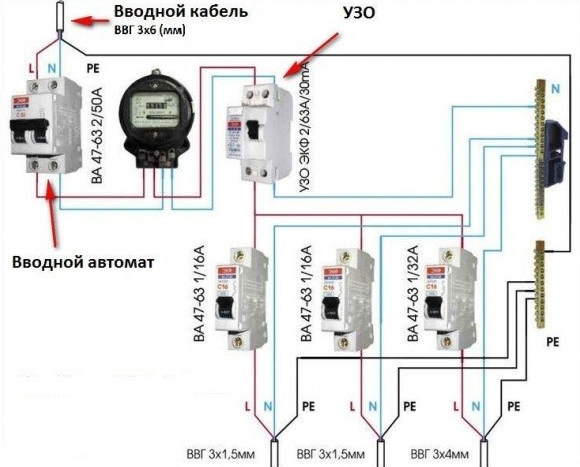

Схема подключения УЗО с защитным заземлением
Что все-таки выходит? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу устройства, так как появляется ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во 2-м варианте человек становится «подопытным кроликом».
Но время срабатывания защиты УЗО составляет миллисекунды, и человек не ощутит воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в наилучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО избрать решать для вас.
Но я советую избрать установку УЗО с заземлением, и поболее неопасной защитой. В доме легко выполнить контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам массивных потребителей тока — это стиральная машина, бойлер, электрическая плита, розетки в ванной.
Подключение УЗО в двухпроводной сети
Вероятны два варианта схемы подключения УЗО без заземления. Для первого варианта избираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет смотреться так: — вводной автомат 40 А, учет, УЗО 32 А, автоматы различных групп потребителей.
Схема подключения 1-го УЗО без заземления
У таковой схемы есть большой недочет, при срабатывании защитного механизма УЗО отключается квартира на сто процентов, и для обнаружения неисправности придется лазить по всей квартире. Очередной недочет таковой схемы — это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. 2-ая схема хоть и дороже, но не имеет этих недочетов.

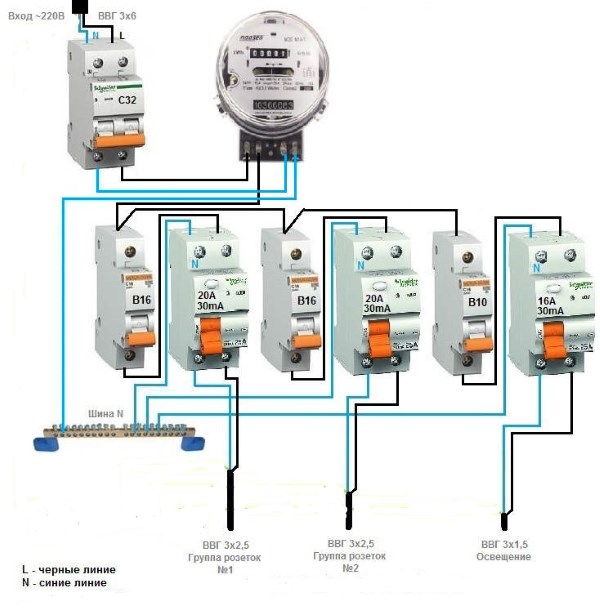

Схема подключения нескольких УЗО без заземления
Эта схема УЗО без заземления содержит — вводной автомат, счетчик, групповые автоматы и УЗО для избранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При появившейся утечке тока сработает та УЗО, на полосы которой появилась неисправность в электрической цепи. На других группах автоматов будет находиться сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.
1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним необходимо ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.
2.Нейтральный провод с выхода УЗО идет лишь на розетку потребителей, соединять с другими нулевыми проводами нельзя, дабы не было неверных срабатываний.
