К написанию этой статьи меня подтолкнул вопрос, данный мне сотый раз за ближайшее время. Признаюсь честно, что устаешь повсевременно отвечать одно и тоже. Сущность вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как верно установить УЗО — до либо после автомата?
Когда я рисую схемы на заказ, то получаю замечания, что я некорректно расположил УЗО и необходимо его поменять местами с автоматом, так как УЗО может сгореть от тока недлинного замыкания в цепи. Также подобные замечания были в комментах на этом веб-сайте. Мне приходится растрачивать время и писать однообразные ответы на подобные замечания.
Потому я решил написать ответ на это вопрос в виде статьи и в дальнейшем буду просто давать ссылку на этот материал в качестве ответа. Тут написаны мои личные размышления, основанные на личном опыте и на приобретенных познаниях.
Как верно установить УЗО — до либо после автомата
Давайте разглядим различные варианты подключения УЗО к автоматическим выключателям.

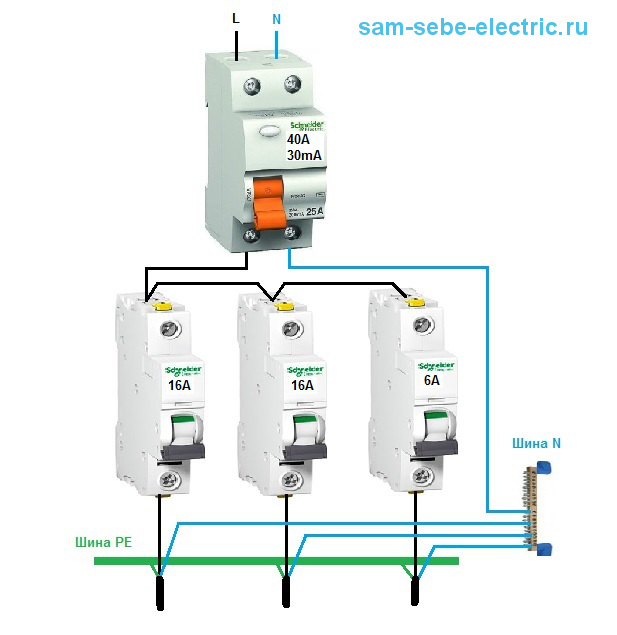

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень ординарна и популярна в экономных распределительных щитках.

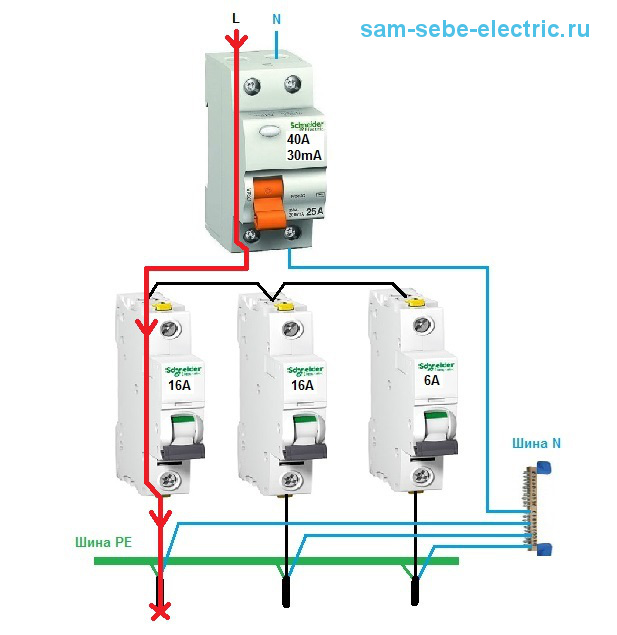

Давайте сейчас смоделируем аварийную ситуацию. Допустим в одной групповой полосы вышло куцее замыкание. На схеме ниже показано направление движения тока недлинного замыкания красной линией со стрелками.
В данной схеме путь тока будет следующим: УЗО — групповой автомат — кабель до розетки — сама розетка.
Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от деяния большущего тока. По сути при таковой последовательности подключения с УЗО ничего отвратительного не произойдет. Почему это так читайте ниже.

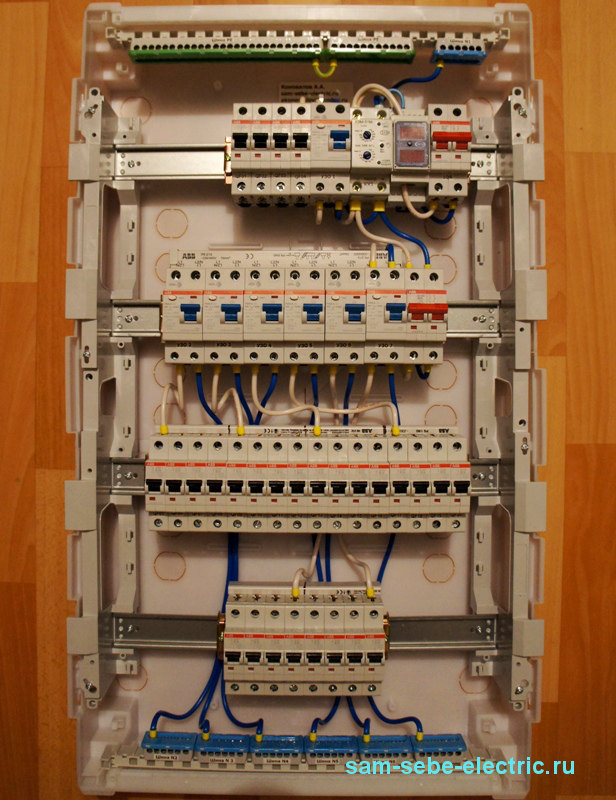

Вот приятный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.
2. Групповую линию защищают один автомат и одно УЗО.

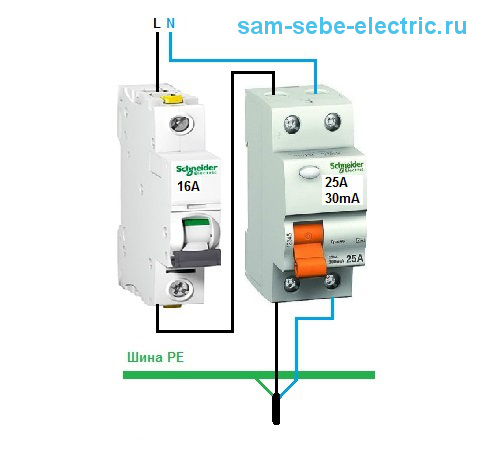

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.

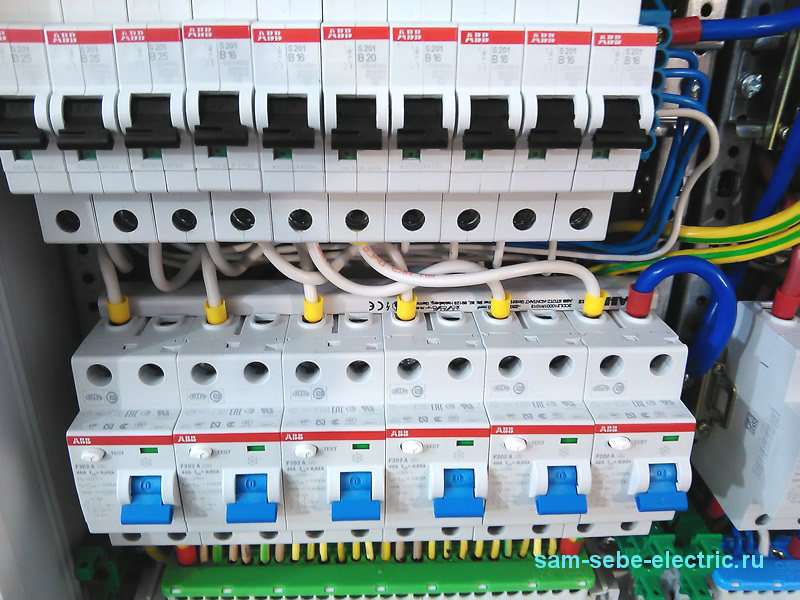

Вот приятное фото данного варианта. Здесь на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к собственному автомату.

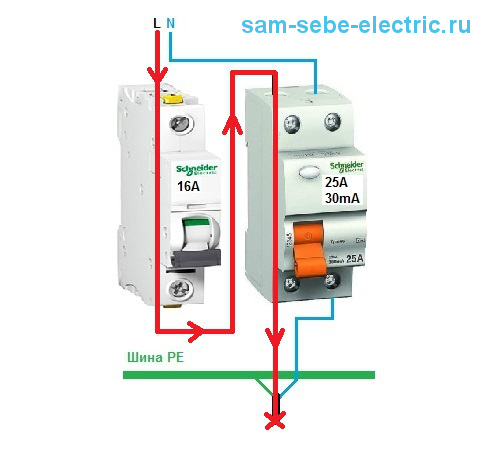

Представим аварийную ситуацию с маленьким замыканием в розетке. Путь тока КЗ в таковой схеме будет следующим: автомат — УЗО — кабель — розетка. Смотрите на схеме ниже на красную линию со стрелками.
По воззрению многих людей в таковой ситуации автомат должен сработать от недлинного замыкания, тем исключить прохождение разрушающего тока через УЗО. А я здесь нарисовал, что ток добрался до розетки. Выходит не стыковка и или я некорректно нарисовал, или ток вправду доходит до розетки и тоже протекает через УЗО.
Давайте разбираться кто прав, а кто повинет. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля приблизительно равна скорости света — 300000 км/с. Сейчас поглядим за какое время срабатывает автоматический выключатель при появлении тока недлинного замыкания. Он срабатывает за 0,02 секунды. Делаем маленький расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далековато находится от вашей розетки?
Из вышесказанного делаем вывод, что ток недлинного замыкания успевает пробежать по всей цепочке автомат — УЗО — кабель — розетка. Просто автомат на физическом уровне не успеет сработать одномоментно при возникновении тока КЗ и приостановить его на для себя.
Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и пригоревшие контакты самой розетки. Дабы оплавилась отвертка и подгорели контакты у розетки необходимо дабы на них что-то повлияло, так как они сами по для себя не могут выйти из строя. Как раз ток КЗ это и делает с ними.
Тогда почему же УЗО не выходит из строя если через него протекает ток недлинного замыкания? Оно не выходит из стоя поэтому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока недлинного замыкания. Какая опасность от тока КЗ? Это возникновение высочайшей температуры, от которой начинает расплавляться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи необходимо какое-то время, которого автомат не дает. Две сотые секунды не хватает, дабы успела изоляция расплавляться на кабелях и дабы сгорело УЗО.
Потому делаем вывод, что УЗО все равно, где ему стоять — до автомата либо после. Оно себя будет ощущать отлично в обоих случаях.
Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

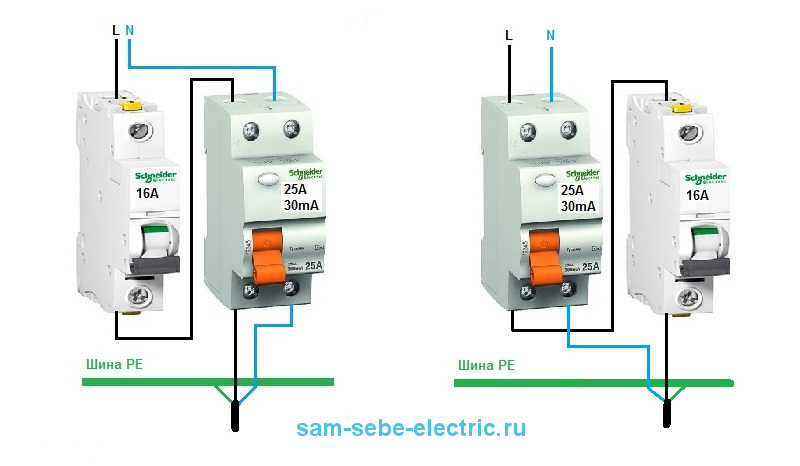

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.
В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в ординарном подключении кабеля от нагрузки. Поглядите сами. Если автомат стоит на первом месте (схема слева), то от него идет "фаза" перемычкой на УЗО, "ноль" подается сходу на УЗО. В данном случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки необходимо уже подключать к различным защитным устройствам — "фазу" к автомату, а "ноль" к УЗО. Это не комфортно и обычный мещанин может запутаться с подключением 1-го кабеля. Я считаю, что задачка собирателя щита заключается в грамотной сборке схемы, которая будет более понятна для юзера.
Потому если стоит пара один автомат и одно УЗО, то автомат лучше располагать на первом месте. Естественно если вы желаете запутаться, то выбирайте схему справа )))

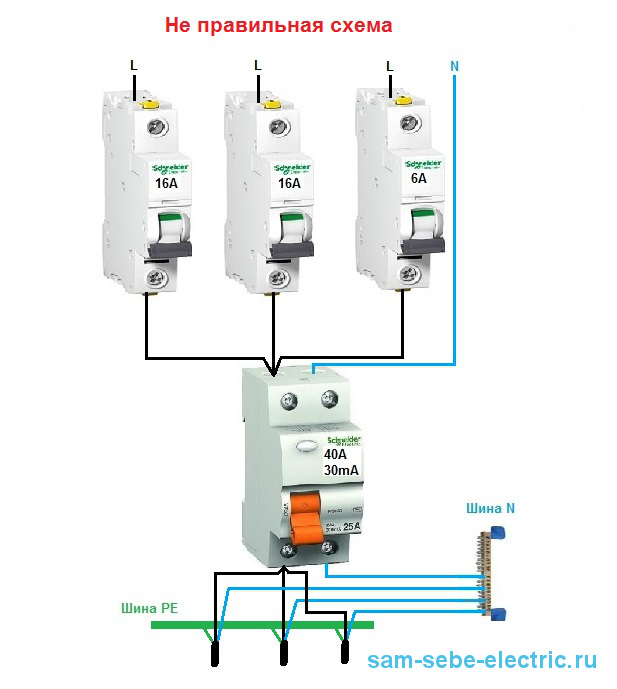

Сейчас давайте поглядим почему если к одному УЗО необходимо подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так выходит совершенно не верная и не рабочая схема. Потому запомните, что несколько автоматов ставить перед УЗО нельзя.
Вроде разобрались с вопросом, что поначалу УЗО либо автомат )))
Сейчас давайте заодно поглядим как верно избрать номинал УЗО, дабы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. наибольший долгий ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при появлении в ней утечки. допускать дабы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут нагреваться его контакты, расплавляться корпус и т.д.
Потому УЗО необходимо защищать автоматическим выключателем, который сработает от перегрузки до того как начнет выходить из строя УЗО. Для того дабы защитить УЗО от перегрузки необходимо выбирать номинал автомата равным либо на одну ступень выше номинала защищающего его автомата. К примеру, если автомат стоит на 16А, то УЗО необходимо избрать 25А. Больше можно, а меньше нельзя. Этот припас по току УЗО нужен для того, дабы исключить протекание через него завышенного тока до того как автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превзойдет его номинал на 13%. Другими словами автомат на 16А сработает от тока 18А. И это завышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, другими словами возможность что его контакты будут мало перенагреваться. Эту ситуацию стоит вообщем исключить. Это что касается пары один автомат + одно УЗО.
Как избрать номинал УЗО если к нему подключено несколько автоматов? Да до боли просто! Необходимо посчитать очень вероятный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, к примеру, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В данном случае УЗО необходимо выбирать с номиналом огромным, чем вышло в расчете. Если вы к одному УЗО подключили, к примеру 5 автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не значит что для вас необходимо брать очень массивное УЗО. В данном случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше приобретенного расчета, то он не даст току добиться величины 74А. К примеру, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазовое УЗО можно смело выбирать номиналом 32А-40А.

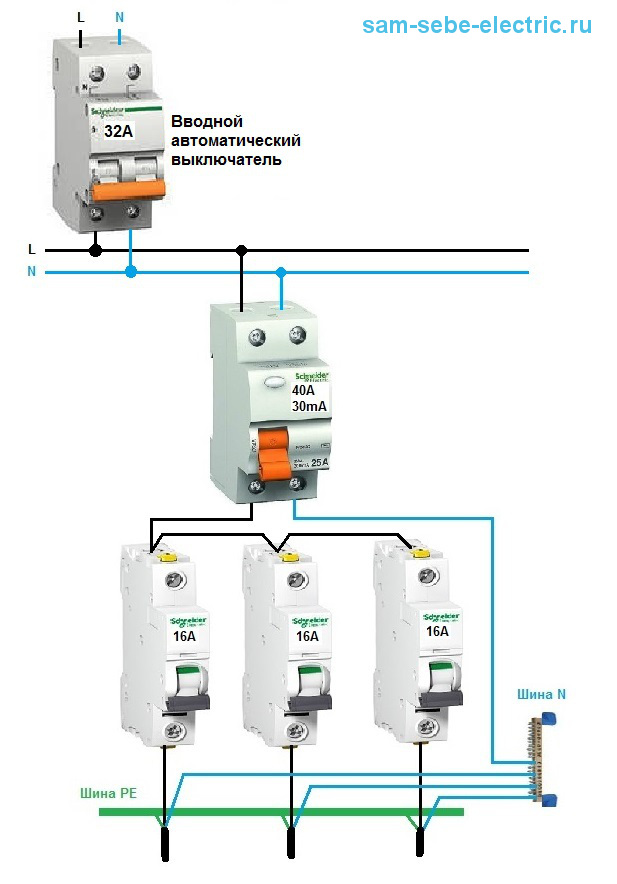

Для примера поглядите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току добиться величины 48А и потому УЗО на 40А будет в этой схеме накрепко защищено.
Это все что я желал написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата либо после.
Если вы не согласны с моим разъяснением и считаете что я ошибаюсь, то напишите это в комментах. Знать верный ответ на поставленный вопрос в этой статье будет полезным как мне так и для вас.
Также, если вы, после чтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы собственного электрощита, то пишите мне. Я с огромным наслаждением разработаю для вас схему, а при вашем желании к тому же соберу электрощит. При заказе сборки разработку схемы делаю безвозмездно. Поглядеть мои работы по сборке электрощитов на заказ сможете в разделе — "Мои работы". Спасибо!
Подключение УЗО и автомата: схема и правила
Размещено 03.02.2017 | Создатель: kmglavspec | Просмотров: 1068;
(Никто еще не голосовал)
Обычное, резвое и безошибочное подключение устройств защитного отключения и автоматов
Необходимость в подключении УЗО и автоматов, схема
Для обычной работы всех электроприборов нужна подключение УЗО и автомата. Наличие защитных устройств позволяет расслабленно воспользоваться стиральной машиной, посудомоечной машиной.
Содействует нормальному использованию домашней техникой правильное подключение УЗО и автоматов. Значение имеет также выбор УЗО и автоматов. Разобраться в том, как подключить УЗО и автоматы без помощи других помогают схемы.
Установка УЗО и автоматов схемы их монтажа позволяют действовать в правильном направлении. Без защитных устройств вся техника в квартире попадет зону риска. Ничто не защитит сеть от перенапряжения, недлинного замыкания, последствий замыканий. УЗО и автоматы для них ставятся в электрощитке.

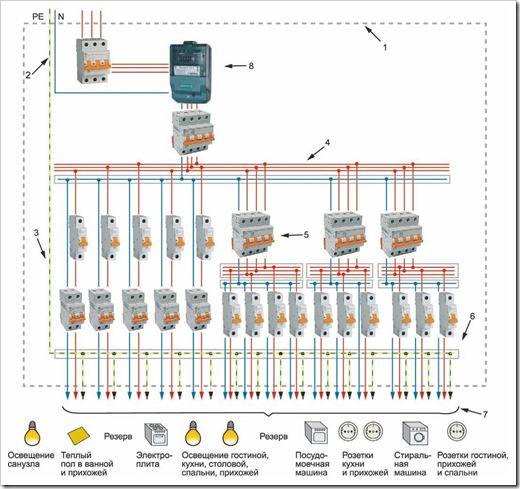

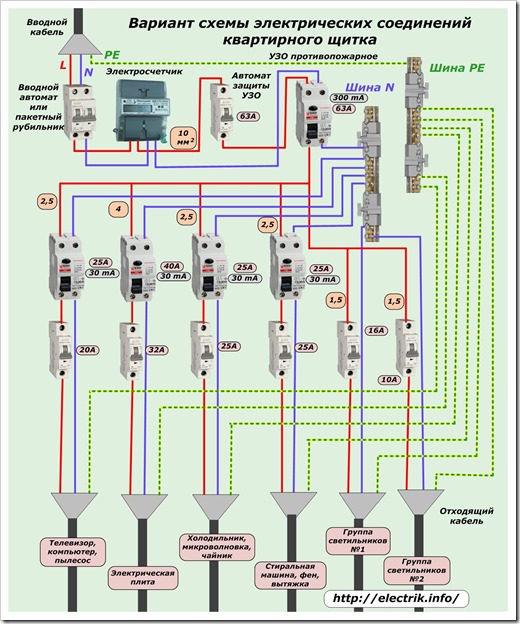

Соответственно рассматривается схема подключения автоматов и УЗО в щитке. Примерная схема смотрится следующим образом. Зелено-желтой линией на всех схемах обозначается фаза заземления (PE).
Пунктирной зеленоватой линией на схеме обозначен кабель с заземлением, нужный для подключения сложных бытовых устройств. Представленная схема подключения УЗО и автоматов в квартире разноплановая.
Подключение УЗО и автомата схема может смотреться и по-другому. Мы лицезреем готовую схему и нас тревожут вопросы показанного на ней подключения. Посреди них таковой вопрос: «Как происходит установка УЗО до либо после автомата?»
Ниже вы отыщите ответ на вопрос: «Как стоит ставить УЗО до либо после автомата?» Зная ответ на вопрос: «УЗО перед автоматом либо после?», уже понимаешь, как поставить УЗОперед автоматом либо после. Вариантов подключения защитных устройств и автоматов существует много.
Схема установки УЗО и автоматов для определенного проекта электромонтажа составляется после ответа на вопрос: «А сколько автоматов можно подключить к одному УЗО?».
Оговоримся сходу – обычно рассчитано применять одно УЗО на несколько автоматов. А к одному УЗО необходимо автоматы подключать так, дабы сумма токов всех автоматов равнялась сумме тока УЗО.
Как верно подключить УЗО и автомат
Выделим некоторую последовательность действий, дающую нам представление о том, как происходит подключение УЗО и автомата схема и как осуществляется установка УЗО до либо после автомата. Ответим также на вопрос, УЗО ставится до автомата либо после?
- Все правила электрики безотступно советуют подключать УЗО перед автоматом. УЗО до либо после автомата? Совершенно точно перед автоматом. По другому нормально работать устройство не сумеет.
- Однофазовое подключение. Кабель питания к УЗО всегда подводится сверху. Подвод кабеля иллюстрирует набросок.
На рисунке показано самое простейшее подключение УЗО. - Подключая УЗО без заземления, необходимо воспользоваться схемой, представленной ниже.
- Самым распространенным является вариант подключения УЗО в двухфазную сеть. Схема такая.
- Рассматривается также всегда вариант подключения УЗО в трехфазную электрическую сеть. Тут находится заземление, но отсутствует нейтральная фаза. Применяется проводка без обмотки (фазный кабель). После подключения будет видна пустая нулевая клемма.
- Существует к тому же вариант подключения четырехполюсного УЗО. При подключении просматривается аналогия с подключением в однофазовую сеть. Изменяется только число полюсов и магистралей.
Что необходимо держать в голове, подключая УЗО и автоматы?
Надлежащие пункты можно выделить перечнем.
- Подключаются защитные приборы только при на сто процентов отключенном щитке. Это в особенности касается многоквартирных домов.
- Помните, что УЗО устанавливаются перед автоматами. С контактами работают по правилам электрики.
- Питающую жилу воспрещается подводить снизу корпуса УЗО. Проигнорировать это – узреть скоро сломавшееся УЗО.
- Местные УЗО никогда нельзя ставить на огромную сеть, к примеру, в многоквартирных домах. Игнорирование этого требования приводит к утечкам тока, становящимся предпосылкой замыкания по всему периметру многоквартирного дома.
- Нужно применять аппараты только испытанных надежных компаний. К примеру такие УЗО вы отыщите в магазине АВС-электро: https://avselectro.ru/catalog/4248-ustrojstva-zashitnogo-otklyuchen — только испытанные производители и личный подход.
Маленькое заключение
После подключения нужна неотклонимая проверка работы устройства. На неверные ситуации и всякие случайности УЗО не должно демонстрировать реакцию.
Тестирование осуществляется за счет включения автомата и сотворения определенной нагрузки на него. Нагрузка достигается методом включения в розетку электроприбора. Если при подключении в сеть электроприбора, нет никаких изменений, то все изготовлено правильно. Пользуйтесь! Работа выполнена отлично!
Дальше на видео вы сможете ознакомиться с советами по поводу правильного подключения УЗО.
