Как подключить трубку домофона в квартире

Установить без помощи других домофон в квартире — задачка не из легких. Но она полностью доступна для выполнения. Главное в данном деле — точное следование аннотации. Тогда получится выполнить все отменно и значительно сберечь средства на проф установке.

Прежде всего необходимо приготовиться к монтажу — собрать нужный набор инструментов и расходных материалов.

Потребуются:

ножик;
отвертка;
дрель с насадкой для штробления;
плоскогубцы;
инструмент, дабы снять изоляцию с провода.

Также необходимы будут:

изоляционная лента;
дюбеля и шурупы;
алебастр;
шпатлевка;
экранированная витая пара;
и пара резиновых перчаток.

Ну и, естественно, пригодится фактически установочный набор оборудования.

Как избрать набор домофона для установки?

Самый обычной вариант подобного оборудования — набор, состоящий из трубки и вызывающего устройства. И то и это типа «аудио». Также можно избрать для самостоятельного монтажа видеодомофон, в который входят аудиотрубка, база с экраном и видеоглазок, монтирующийся на входную дверь в квартиру либо личный пригородный коттедж.

Задачка № 1 при установке любого домофона — в точной последовательности подключить внутренние жилы кабеля, согласно их цветовой маркировке.

Для самостоятельной установки, естественно, больше всего подходит более обычное из предлагаемых изделий. И если идет речь о монтаже домофона в подъезде высотного многоквартирного дома, то нет смысла ставить что-то драгоценное, «навороченное». Хотя решение об установке домофона принимается всеми жильцами и можно собрать благопристойную сумму на покупку современного дорогостоящего оборудования, навряд ли его установка будет оправдана. В данном случае решающими являются другие причины — интенсивность эксплуатации, вероятное (а в некоторых районах очень возможное) вмешательство вандалов и пр.

Таким макаром, установка недешевого видеоустройства целесообразна только для жильцов элитных домов и пригородных особняков.

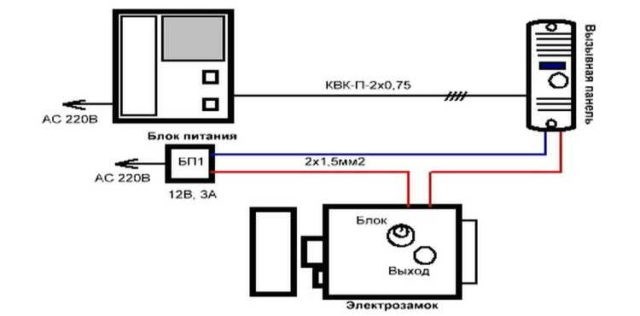

Схема используемого видеоустройства в данном случае:

Определение места трубки в доме и прокладка кабеля

Трубку можно установить фактически в любом месте квартиры либо личного дома. Но выбирать необходимо самое комфортное размещение, исходя из следующих характеристик:

звук домофона должен быть отлично слышен;
до трубки нужно добираться очень стремительно.

Обычно таким местом является холл либо прихожая. И переговорное устройство с видеоэкраном устанавливается на стенку вблизи с входной дверью.

Самым трудозатратным шагом монтажа оборудования своими руками является прокладка кабеля. И прежде всего нужно найти подходящий конец провода, который идет от аудиовызывающего устройства. Он находится в подъездном либо домовом (когда идет речь о личных владениях) щитке.

Разыскиваемый конец кабеля необходимо удлинить — другими словами соединить с экранированной витой парой, которая в свою очередь будет подключаться к домофону в жилом помещении.

Принципиально: Длина провода не должна быть больше 30-40 м. При большем расстоянии сигнал может потеряться.

Удлиненный провод прокладывается вдоль и снутри стенки. Для этого в ней придется проштробить особые каналы, используя дрель с особенной насадкой. В готовые каналы помещается кабель и заделывается алебастром. Потом следы шпаклюются и отделываются до финиша.

Если способности пробить каналы в стенках нет, можно избрать более щадящий метод: расположить провода в особых кабель-каналах из пластика. Когда установка трубки планируется около двери, их можно проложить вдоль дверной коробки. А в подъезде кабель помещается в гофротрубу. Главное, дабы провод не лежал вблизи с силовыми кабелями, не провисал и не заламывался.

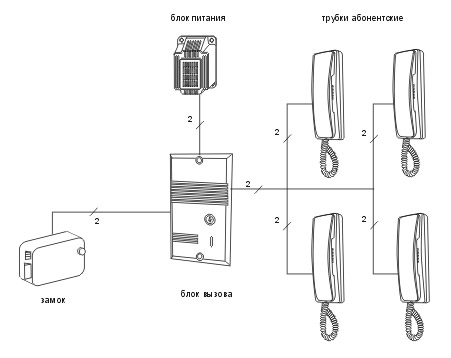

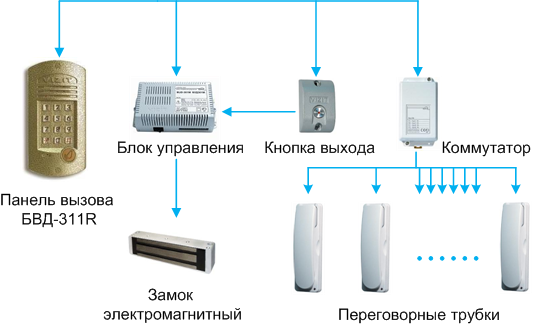

В квартирах многоквартирного дома схема прокладки кабеля и установки домофонов смотрится следующим образом:

Установка трубки домофона

Завершающим шагом в процессе монтажа домофонного устройства является установка его трубки. Это обычная операция, которая осуществляется стремительно, если ассоциировать со всеми прошлыми установочными шагами. На стенке делаются пометки для будущих креплений. По этим отметкам высверливаются отверстия. В отверстия вбиваются дюбели либо чопики из дерева. Дальше по ним вкручиваются шурупы. К домофону подсоединяются провода, и он отчаливает на свое место.

Если все было подключено/подсоединено правильно, устройство можно сразу эксплуатировать. Если же оно не работает, означает установщик кое-где отступил от аннотации и что-то сделал не так. Придется инспектировать и переделывать

Установка уличной панели вызова

Дабы верно смонтировать данный элемент устройства, необходимо:

Для затратных моделей необходимо отметить места грядущего крепежа. А для встраиваемых — прочертить полосы штрабы и выполнить отметки о расположении встраиваемой коробки.
Проштробить поверхность, беря во внимание толщину встраиваемого устройства, также толщину гофрированной трубы.
Установить встраиваемую коробку в получившееся углубление и зафиксировать там цементом.
Гофрированную трубу будет нужно расположить в штрабу и там придавить ее, используя гвозди.
Дальше за ранее смоченная водой штраба заделывается цементом (гвозди необходимо извлекать по мере продвижения отделки).
Избытки консистенции нужно удалить, поверхность заровнять и дать ей высохнуть.
Провода нужно отрезать до требуемой длины и подсоединить их к устройству, точно придерживаясь схемы, которой укомплектован хоть какой домофон.

Установка трансформатора (в случае необходимости)

Трансформатор будет нужно закрепить в каком-нибудь накрепко защищенном месте — скажем, на распределительном щитке. Позже в согласовании со схемой нужно будет подключить его к переговорному устройству. А дальше к электросети, защищенной предохранителем.

Меры предосторожности

Как и всякая работа с электричеством, установка домофона может быть небезопасна при самостоятельном выполнении. Потому придется принять некоторые меры предосторожности:

Непременно до того, как приступить к монтажу, необходимо отключить электропитание, воспользовавшись основным рубильником.
Будет нужно соблюдать принятые меры электрической безопасности.
Применять в работе только изделия и инструменты установленных эталонов.

Электропровода

Верный выбор проводов для домофона — залог бесперебойной работы устройства. Потому для аудиодомофона провод до 50 м длиной будет нужно маркировки 6/10, а более 50 м – сечением 1,5 мм. А для видеодомофона провод до 25 м — 6/10, а более 25 м — кабель 1,5 мм либо наибольший.

Электрическая защита

У домашнего домофона подключение к электропитанию должно происходить через сеть, защищенную предохранителем 10А либо же автоматом 16А. Дабы быть уверенным в своей безопасности и безопасности семьи/соседей, монтажнику нужно установить УЗО (устройство защитного отключения) 30мА.

При всем этом вероятны 2 типа электропитания:

Когда переговорное устройство подключается прямо к розетке при помощи силового провода, а трансформатор интегрирован в переговорное устройство.
Либо когда трансформатор подключается и к переговорному устройству (без интеграции), и к электрической сети.

Дельные советы

Дабы вправду отменно и верно установить домофон, стоит прислушаться к советам экспертов:

Если проводка уже смонтирована, то перед тем, как отчаливать в магазин за домофоном, следует поначалу перечесть провода.
В процессе строительства дома, необходимо вспомнить и о будущем домофоне — оформить траншеи, в которые позже улягутся бугристые трубы со металлической протяжкой.
Не стоит ставить камеру (для видеодомофона) в тех местах, где деньком будет ярко светить солнце, либо же напротив броского источника искусственного света.
Внутреннее переговорное устройство нельзя ставить в помещении с завышенной влажностью либо температурой выше 40° С, также в местах без надежной защиты от осадков.
И камеру, и внутреннее переговорное устройство нужно защитить от вибраций и негативного механического воздействия (ударов, падений).

Организация видеонаблюдения

В качестве дополнительной защиты жилья имеет смысл установить не только лишь домофон, но и систему видеонаблюдения. 1-ый будет охранять дом совместно с хозяевами, 2-ая — в их отсутствие.

Выбирая камеру видеонаблюдения для квартир и личных домов, нужно сначала обусловиться с основной задачей, которую она будет делать:

наблюдение за подъездной лестничной клеточкой;
наблюдение за квартирой/коттеджем изнутри в отсутствие жильцов;
наблюдение за придомовой территорией снаружи;
фиксация и сохранение перемещений, попадающих в обзор.

Читайте по теме: Чем соединить медный и дюралевый провод

Установленная система видеонаблюдения играет также роль «пассивного охранника» — может быть, что, заметив камеры, злоумышленники откажутся от собственных планов.

Принципиально: В собственной квартире либо личном доме охранное видеонаблюдение можно установить без всяких заморочек, так как это территория личная и жильцы вправе следить, снимать и записывать на ней все, что угодно.

Не будет заморочек и с установкой видеоустройств на придомовом/приусадебном участке.

А вот в подъезде и на лестничной площадке, дабы установить систему видеонаблюдения, будет нужно подготовительная юридическая консультация и может быть получение согласия всех жильцов на установку. Но это не имеет дела к сокрытым камерам — их установка запрещена действующим законодательством. Кстати, видеоглазок в двери, который окажется подсоединенным к регистрирующему устройству, также будет объявлен вне закона, если кто-то поставит для себя такую цель.

Что касается конкретно установки системы видеонаблюдения, то лучше бы доверить это дело экспертам. Но, если есть желание уменьшить расходы, можно выполнить установка и своими силами. Главное, действовать, придерживаясь соответственной аннотации.

Подключить домофон к подъездному домофону

Так как видеодомофонными подъездными системами сейчас могут повытрепываться только новостройки, большая часть жильцов многоквартирных домов более ранешней постройки имеют в распоряжении только аудиодомофоны на подъездах, которые не позволяют иметь возможность видеонаблюдения.

Решением этой препядствия является установка личных устройств, обеспечивающих видеоконтроль доступа в свою квартиру.

Видеодомофоны можно установить для квартир, имеющих общий тамбур на лестничной клеточке, и соответственно общую на несколько квартир дверь. Видеодомофон просто нужен, если в квартире живут старые либо нездоровые люди, которым нелегко повсевременно подходить к двери, дабы открыть ее.

Мировоззрение профессионала
Стребиж Виктор Павлович, эксперт по свету и электрике
Любые вопросы задавайте мне, я помогу!

Что касается городских квартир в высотных домах, то в них почаще устанавливается аудиовариант, в конструкцию которого включены следующие элементы. Если же для вас что-то неясно, пишите мне!

Установка домофона, трубки домофона в квартире своими руками в СПб: стоимость

По мере надобности прокладки проводов не обойтись без перфоратора, отвертки и шуруповерта.
Желаете в конечном итоге сохранить стенку прекрасной и ровненькой – используйте штроборез, который для кабеля проложит канавки нужной глубины.
Для надежной фиксации проводов в микро-траншеях стенки пригодится гипсовый либо цементный раствор и надлежащие инструменты для нанесения и рассредотачивания консистенции.
Дабы верно соблюдать все технические аспекты, от которых впрямую зависит итоговый итог, перед очами должна быть схема.
Для соединения всех проводков и кабелей, а их будет много, нужен паяльничек и обжимной инструмент (в каких-либо случаях возможно обойтись беспаечным методом).
Дабы кабели на поверхности стенки и под аппаратом смотрелись эстетично, подготовьте скобы, саморезы, дюбели и другие маленькие расходные материалы.
Если вы приобрели устройство без модуля сопряжения, приобретите его дополнительно.
Приобрели устройство с координатной системой Vizit либо Cyfral – пригодится адаптер соответственного типа. Учтите отличия с цифровыми аналогами.

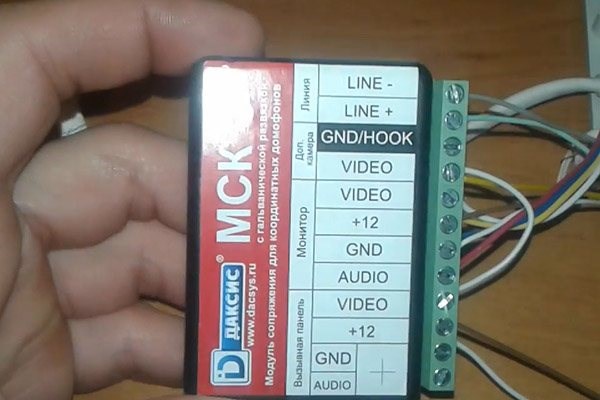

Описание

Наружный блок сопряжения позволяет применять монитор стандартного типа (4-х проводной) в качестве абонентского устройства координатного подъезного домофона / видеодомофона либо домофона с независимо от него установленной подъездной камерой. Если подъездная камера не установлена заместо неё можно установить и подключить дополнительную камеру на этаже.

Дополнительно используя один разъём на мониторе через блок сопряжения можно подключить видеопанель. Таким макаром если в Вашей квартире стоит монитор с 2 разъёмами под видеопанели к нему можно подключить и подъездный домофон и видеопанели у двери и на лестничной клеточке.

Какое освещение Вы предпочитаете
Встроенное Люстра

Если в вашем мониторе видеодомофона имеется функция hook (видеопанель подключается не 4 а 5 проводами) блок сопряжения выключает функцию автоподнятия трубки и когда Вас нет дома у звонящего Для вас гостя не появится воспоминание что Вы подняли трубку так и не ответив и не открыв дверь. Но необходимо отметить, что таких мониторов практически нету на рынке.

Как подключить телефон к домофону

Конкретное подключение IP-домофона к телефону происходит через мобильное приложение от разработчиков оборудования. Первичное соединение осуществляется по-разному:

Интерфейс приложений, естественно, у каждого производителя свой, но, в большинстве, обычной и понятный. Обычно, там показываются камеры (одна либо несколько) и все присоединенные устройства, кнопки ответа на вызов и открытие двери, настройка извещений и др. Это и позволяет привязать домофон к телефону.

К слову, программное обеспечение IP-видеодомофона может быть и поболее функциональным, потому обладатели цифровых домофонных сетей часто не приобретают отдельные мониторы, а сходу переводят всё управление на планшет либо телефон.

Одни сходу передают на домофон сигнал поднятия трубки, совершенно точно идентифицируя факт того, что в квартире находится наблюдающий. Если же для вас что-то неясно, пишите мне!

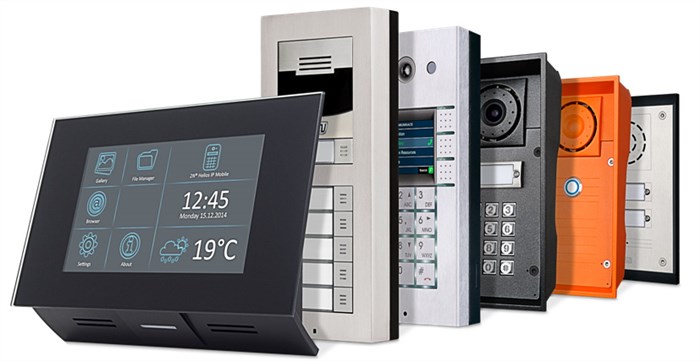

IP-домофон — подключение, функции, особенности

Удалённый доступ. Подключение домофона к телефону, планшету, компу и другим устройствам.
Переадресация аудио- и видеосвязи на устройства домашней сети.
Оснащение датчиком движения.
Сохранение видеозаписей на наружном накопителе либо другом устройстве.
Интеграция с разными сетевыми системами: умный дом, сигнализация, домашняя автоматика и тд.

Подключение IP-домофона к подъездному координатному

Что нужно учитывать перед покупкой адаптера:

Конвертер должен быть совместим с домофоном, потому о последнем нужно собрать всю информацию: вид, модель, метод соединения с квартирами в щитке.
Обусловьте себе определенные задачи для видеодомофона, от этого будет зависеть конфигурация адаптера: будут ли подключаться дополнительные камеры, на сколько абонентов будет распределяться сигнал.

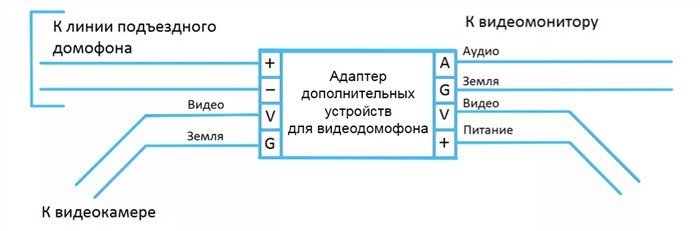

Как подключают IP-домофон через блок сопряжения:

Монитор видеодомофона подключают к щитку на этаже через 4-х жильный кабель.
Таким же кабелем, подключают вызывную панель на этаже.
Адаптер устанавливается в щитке к линиям подъездного домофона.
Подключить адаптер можно как к вызывной панели у входной двери в подъезд, так и к подъездной камере (в данном случае в щитке будет радиочастотный кабель).
Дополнительно можно подключить к модулю сопряжения IP-камеру на этаже.

Перевоплощение аналогового домофона в IP на этом завершается. Дальше, всё как как мы обрисовывали выше — скачивайте приложение на устройство и сможете управлять домофоном с телефона, планшета либо компьютера.

Домофон в многоквартирном доме

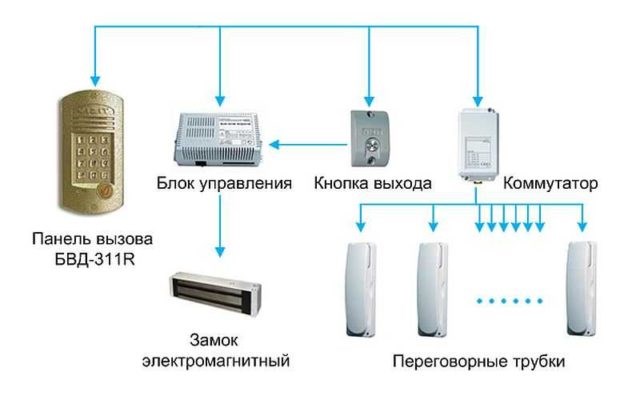

При установке домофона в многоквартирном доме, в шкафах слаботочных систем устанавливают особые платы для подключения трубок. Только эту операцию можно сделать без помощи других. Сам установка системы — очень непростая штука.

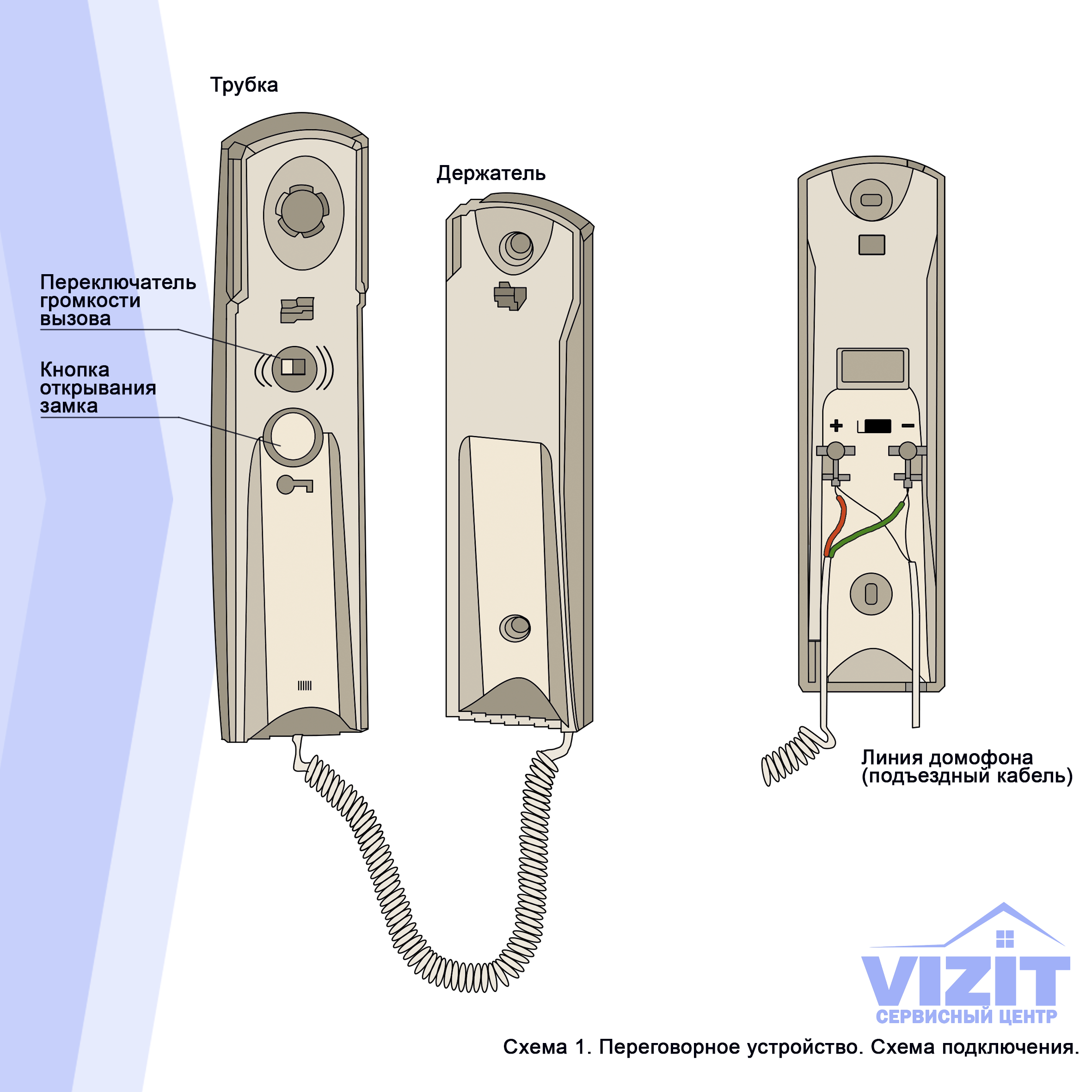

Подключение трубки домофона в многоквартирном доме

Как подключить трубку домофона в квартире без помощи других?

Для на техническом уровне грамотного человека подключение видеодомофона к подъездному блоку не составит сложностей. Вы приняли решение без помощи других подключить видеодомофон к подъездному домофону, провели установку в согласовании с аннотацией, но система не работает?

Домофон можно приобрести на ваш выбор , хоть какой какой для вас больше понравится или будет подходящим по стоимости, при всем этом на его 1-ый канал подключаются камера и панель вызова, установленные на лестничной площадке, а на 2-ой канал подключается модуль сопряжения. Если же для вас что-то неясно, пишите мне!
