Точечные осветительные приборы применяются в потолках навесного и затратного типа, где предусмотрена ниша между предварительным и финальным покрытием. В этот зазор инсталлируются задние элементы осветительного оборудования, кабели и остальные электротехнические детали. Перед тем как подключить точечные осветительные приборы, необходимо убедиться в наличии такового места в строении потолка.
Конструкция устройств и разновидности
Необходимость подключить точечные осветительные приборы возникает как при обустройстве основного освещения, так и вспомогательной подсветки в здании. Из-за универсального предназначения, компактности и энергоэффективности подобные приборы заполучили популярность.
Все точечные системы состоят из таких частей:
- Корпуса с деталями для фиксации патрона.
- Отражающей поверхности, которая регулирует световой поток.
- Лицевой панели, фиксирующейся в комнате.
- Источника света.
Точечные приборы разбиты на 2 группы:
- Затратные.
- Встраиваемые.
Встроенные устройства устанавливают в специально выполненные отверстия, где они тонут без выступов над потолком, стенками либо мебельным гарнитуром.
Независимо от дизайна и строения, приборы различаются применяемыми источниками освещения. Они бывают:
- Галогенными.
- Люминесцентными.
- Светодиодными.
Люминесцентное оборудование отличается низким энергопотреблением, как и LED-аналоги. Последние стоят дороже, но они долговечнее. В сопоставлении с лампами накаливания люминесцентные устройства расходуют меньше электроэнергии (экономия добивается 80%). Но они требуют осторожной эксплуатации, так как под пробиркой находится ртуть.
В LED-лампах предусмотрены особые рассеивающие линзы из пластика либо стекла. За ними находятся светодиодные элементы, генерирующие белоснежный поток. С учетом температуры цвета световой луч бывает холодным либо теплым желтоватым. Высочайшая стоимость LED-светильников обоснована сроком их службы.
Схемы подключения на 220В
Есть различные схемы подключения и разводки проводов при установке оборудования. Некоторые модели работают от сети с напряжением в 12 В, потому для них выбирают трансформаторы понижающего типа. Другие в состоянии работать от 220 В.
Последовательное подключение
Данная схема отличается простотой установки и не нуждается во огромном количестве средств находящихся под рукой для монтажа. Споты заводятся последовательным методом. Но их допустимое количество не может превосходить 5-6 штук. При таковой схеме не исключаются задачи со свечением, а если будет поврежден 1 осветительный прибор либо случится разрыв цепи, из строя выйдут все другие. Для восстановления корректной работы необходимо демонтировать и перепроверить все споты.
Дабы воплотить схему, довольно подсоединить фазу от 1-го устройства к другому, а потом подключить к последнему кабель с нулевым значением. Перед этим фазу подают на выключатель, что нужна для исправной работы оборудования.
Если планируется подключение тройной проводки, кабель заземления придется подвести к каждому светильнику, используя подходящие клеммы.
Схемы параллельного подключения
При таковой схеме деяния будут малость труднее. Не считая того, чем больше количество спотов, тем дороже выйдет облагораживание освещения и издержки времени. Но при отдельном подключении всех устройств они будут обеспечивать одинаковую интенсивность свечения.

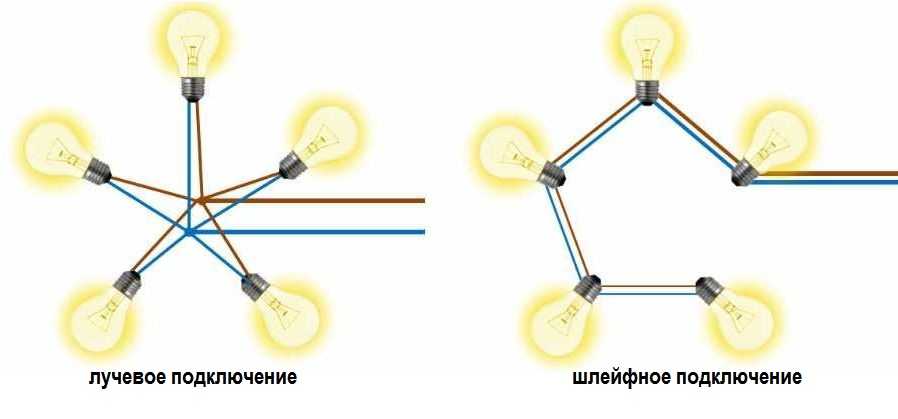

Параллельную схему можно воплотить 2 способами:
- Лучевым — к каждому светильнику подводится отдельная пара проводов.
- Шлейфным — 2 проводника подсоединяется к светильникам попеременно, а потом подаются с выхода.
Дабы провести установка, нужно приготовить кабель, подсоединенный к распределительной коробке и протянуть до середины помещения. Далее необходимо закрепить его при помощи различных частей и провести к каждому встраиваемому устройству.
При выполнении работ необходимо соблюдать правила безопасности, так как от места монтажа расползаются различные провода.
Шлейфное
Провод направляется от распределительной коробки к первому устройству. Потом нужно взять отрезок другого провода и подсоединить к выходу (2-ой конец соединяется со следующим спотом). Деяния повторяются для всех спотов, пока не организуют подключение цепи.
Требования к монтажу
Для сборки навесных потолков применяют легковоспламеняющиеся либо отчасти горючие материалы — тканевые полотна, листы на базе МДФ, пластмассовые панели и т.д. Потому обеспечение наибольшей противопожарной безопасности является принципиальным пт в требованиях к монтажу.
При прокладке проводов необходимо предугадать доброкачественную коммутацию и защиту от нагрева.
Если применяются галогеновые лампы либо модели с нитью накала, нужно применять кабели, которые не воспламеняются. Такие устройства сильно прогревают окружающий воздух, что просит защиты проводов высококачественной изоляцией, а потолка термокольцом и отражательными элементами.
При отказе от этих требований можно спровоцировать куцее замыкание в сети.
Этапы монтажа
Процесс организации освещения включает ряд действий. Вначале подбирается место, где будут располагаться устройства, а потом осуществляется их подключение к сети и крепление в гнезде.
Определение расположения осветительных приборов
На данном шаге необходимо приготовить маленькой чертеж и указать размещение спотов. При разработке эскизов для многоуровневых потолков вероятны некоторые трудности, в особенности если необходимо организовать равномерную подсветку либо разделение комнаты на зоны.
Все секции будут владеть своим контуром. Осветительные приборы закрепляют на расстоянии от 1 м друг от друга. Допустимая дистанция между спотом и поверхностью составляет 60 см. Устанавливая споты, необходимо проверить, нет ли между ними точек соприкосновения.
Прокладка провода
Кабели начинают прокладывать еще до обустройства натяжной потолочной системы. Для этого будет нужно обустроить каркас, к которому будут фиксироваться листы, а после чего протянуть проводку, заблаговременно выбрав наилучшее размещение спотов.
Если натяжная система уже смонтирована, процесс будет сопровождаться некоторыми сложностями. Примените рулетку, дабы провести ряд измерений и найти, где находятся точки со спотами.
Сформируйте несколько отрезков проводов соответственной длины. Она должна совпадать с расстоянием между спотами.
Нужно приготовить по 2 отрезка — один применяется для подачи фазы, а следующий для «нулевого» проводника. Рекомендуется взять мягенькие элементы, а для их протяжки следует приготовить пруток из плотной проволоки. На одной стороне самодельного приспособления закрепляется крюк для удерживания кабеля. Если не удается протянуть коммутацию, следует выполнить дополнительный крюк на оборотном конце.
Коммутацию проводки делают с внедрением гильз. Лучше отыскать медные либо луженые изделия, также приготовить обжимной пресс.
Подготовка отверстий
Для выполнения отверстий в потолочной поверхности применяется шуруповерт либо электродрель. Инструмент оснащается специальной коронкой для древесной породы либо другого материала (с учетом типа основания), которая соответствует по поперечнику посадочному месту спотов.
Деталь закрепляется в электроприёмнике и прикладывается к точке сверления. Если корона отсутствует, процедура станет труднее. В качестве кандидатуры следует приготовить сверло и ножик для канцелярских задач. Используя карандаш, нужно нарисовать круг рационального поперечника и выполнить отверстие. Любые заусенцы необходимо удалять канцелярским ножиком.
Закрепление и подключение к электросети
Завершив прокладку проводки, необходимо подсоединить все споты к электроснабжению. Перед этим следует отключить подачу электричества. Если оборудование поставляется с кабелями, задачка станет обычной. Если они отсутствуют, следует ослабить зажатие клемм, зафиксировать края пальцами и зажать плоскогубцами. При таком раскладе событий контактная площадка будет увеличена.
Распространенные ошибки
При обустройстве подсветки из точечных устройств встречаются следующие ошибки:
- Экономия на поперечнике и совместимом типе проводов. Схожий подход может спровоцировать перегрев кабелей с последующим воспламенением.
- Создание скруток заместо спаек и клеммных соединений.
- Вывод на выключатель «нулевого» провода. При таком подключении осветительные приборы начинают «биться током», даже если они выключены.
- Выбор узенькой гофры либо металлорукава. Согласно требованиям безопасности, жгут может занимать до 40% площади.
- Скрещение трасс кабелей. Если избежать этого явления нельзя, место стыка следует заизолировать.
- Натягивание потолка без подготовительного «прозвона» проводов.
При невозможности нанять мастера лучше вынести подсветку за границы ПВХ-пленки — к примеру, закрепить софиты в коробе из гипсокартона. Это упростит доступ к проблемному месту в случае ремонта.
Исполняем подключение точечного осветительного прибора по схеме
Есть точечные осветительные приборы, работающие от низкого напряжения (в 12 Вольт). В таком случае, нужно применять понижающий трансформатор (ведь в сети у нас 220в). Тогда схема будет довольно сложной. В ближайшее время, появились споты, которые позволяют работать впрямую, от сети и значительно упрощают схему. И комфортно подключаются. Так что ответ на вопрос как подключить точечные осветительные приборы? в наше время очень обычный.
Последовательное подключение ламп
Последовательным соединением, именуют такое, которое конец первого проводника соединяют с началом следующего, конец текущего с началом последующего и так далее. Если мы желаем подключить точечные осветительные приборы последовательным методом, то должны знать о следующих недочетах:
- Маленькое количество ламп (до 6 штук);
- Светимость ламп будет «оставлять вожделеть лучшего»
- При выходе из строя 1-го осветительного прибора – сбивается работа всех других.

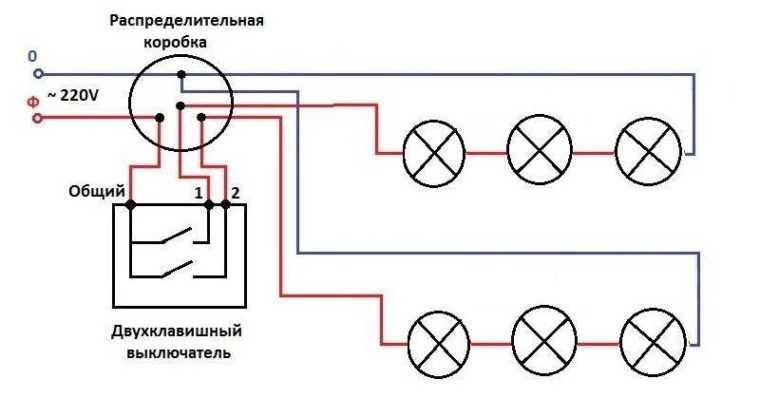

Схема последовательного подключения точечных осветительных приборов
Для восстановления «гирлянды» должна быть испытана любая лампа в цепи. Таковой вариант подходящ для подключения источников света слабеньких мощностей.
Но, сама концепция схемы неописуемо ординарна.
Параллельное подключение ламп
Подключение точечных осветительных приборов параллельно комфортно тем, что лампы будут работать исправно и с наибольшим свечением. Но, здесь нужно огромное количество проводников. Подключение параллельно имеет тривиальные достоинства в надежности.
Зрительно, параллельная схема подключения смотрится таким макаром:

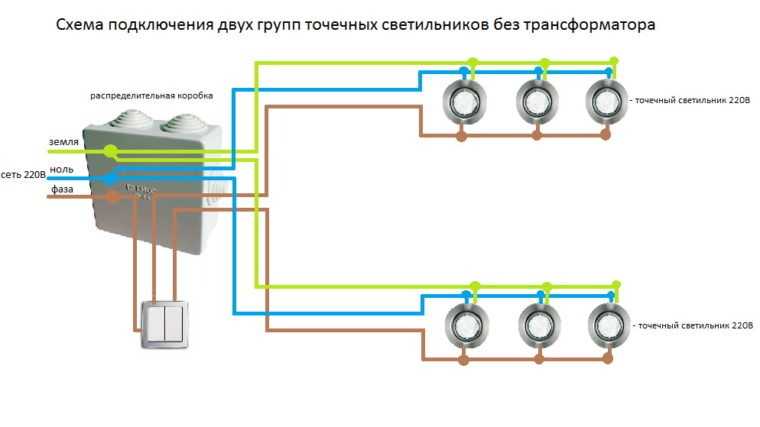

Параллельное подключение осветительных приборов к сети 220В
О соединениях
На каждый осветительный прибор идет свой кабель. Надежный исходя из убеждений функциональности (в случае поломки одной лампы только она и не будет пылать). Можно кабель закрепить в центре потолка и отсюда тянуть его к каждому светильнику (получится подобие «звезды»).
Кабель цепляет клемму первого осветительного прибора, к его же выходной клемме подключается другой, который, в свою очередь, идет к следующему… Короче говоря – обычный пример соединения последовательно.

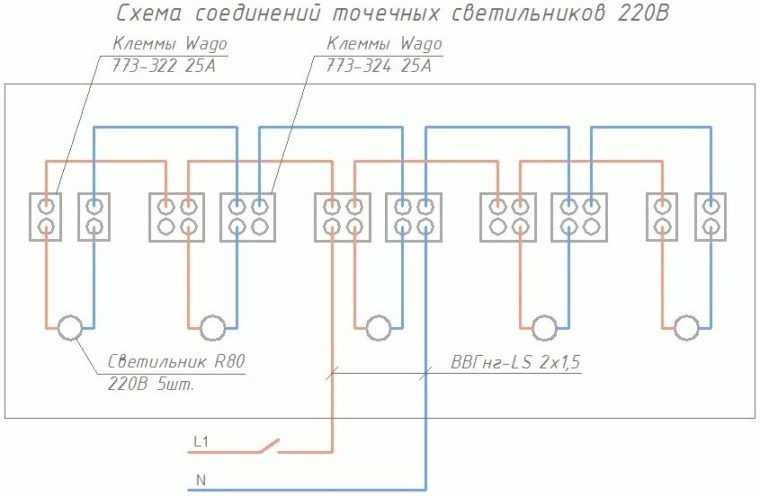

Шлейфовое соединение точечных осветительных приборов
Зная, о всех неудобствах последовательного подключения (о коих мы произнесли выше), будет целесообразным разгруппировать лампы. В данном случае, нужно применять выключатель с кнопками, число которых соответствует количеству приобретенных групп (к примеру, если Вы разбили их на две группы, то к двойному выключателю). Схема как и раньше остается очень примитивна. Еще одна ветка, не усложнит ее, но это реально поможет удобнее подключить точечные осветительные приборы.
После маленького экскурса в теорию, обсудим установку точечного осветительного прибора. Провода кладутся в самом начале установки. Крепятся они, без подключения к электричеству, закрепляют на них осветительные приборы, подключают кабели и только позже включают в сеть.

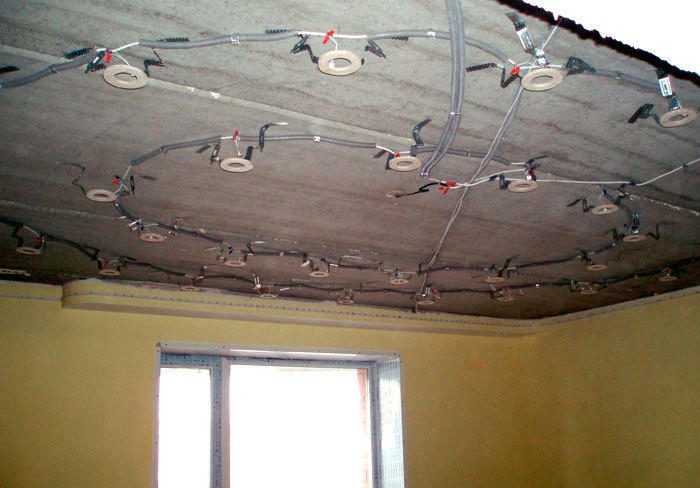

Установка проводки под точечные осветительные приборы
Подготовка
Несколько предварительных мероприятий:
- Перед установкой потолков, отключают хоть какое питание, снимают элементы, которые могут расплавиться.
- Вырезают отверстия в потолке, ставят уплотнительные кольца.
- Сборка осветительных приборов.
Если потолок гипсокартоновый, то план действий остается этим же, но заниматься светильниками нужно после шпаклевки потолка и чистовой отделки помещения (покраска, склейка обоев). Непременно развести проводку! Сможете даже составить набросок, дабы не появилось заморочек с определением местоположения ламп. Обусловиться с расположением и со схемой подключения лучше еще на шаге установки каркаса потолка. Это принципиально, дабы не попасть при вырезании в железный профиль! Позже делаем разметку, по которой вырезаем отверстия. Не забываем, что провода приделываются к потолку и они должны чуть-чуть выходить из гипсокартона (в районе 10 см).
Кабель прокладываем заблаговременно к местам будущей установки осветительных приборов, фиксируем его на каркасе стяжками. Провод непременно должен быть с маленьким провисанием. Не забываем убедиться, что на проводах, кабелях, с которыми работаем нет напряжения и что они отключены от сети. Техника безопасности главнее всего!
Установка осветительных приборов
Когда помещение стопроцентно уделано, обои поклеены, потолки покрашены, отверстия по необходимым нормам выполнены, можем приступать к установке осветительных приборов. Протягиваем провода через отверстия в потолке.
Тут очень принципиальна аккуратность, так как может быть попортить внешний облик потолка. Можно даже вынуть лампу из корпуса, ради удобства.
Подключение точечного осветительного прибора к сети

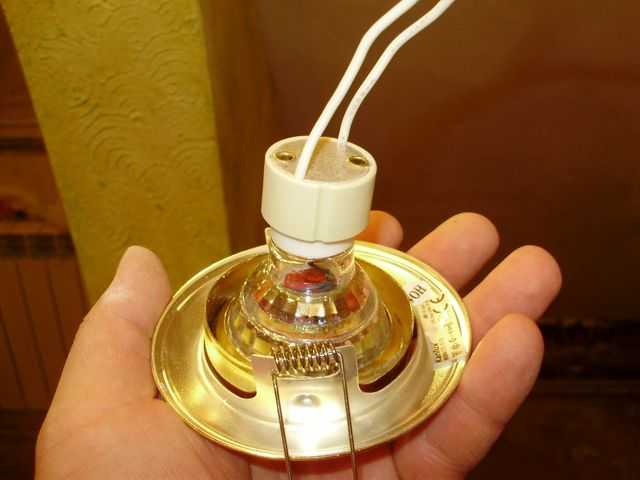

В заключении, подключаем готовый осветительный прибор к проводу и зажимаем спец защелкой в корпусе. Подключение к каждой точке должно быть произведено в согласовании с избранным видом подсоединения!
Не забываем о корректировки кабеля, оставляем маленькой его кусочек снутри потолка для предстоящего монтажа. Снимаем изоляцию с подходящих жил кабеля, которые необходимы нам в подключении. Дальше – ведем АККУРАТНОЕ подключение к проводам от цоколя осветительного прибора к жилам. Тщательнейшим образом изолируем место соединения. То же самое проделываем с каждой лампой.
Вставляем готовую, присоединенную лампу в патрон и хорошо закрепляем ее в корпусе спец зажимами, дабы она села прочно и не было никакой вероятности ее выпадения из патрона (это лучше проверить). Это последнее, что вы должны выполнить в установке. И светодиодные лампочки «прольют свет» при включении.
Сейчас, Ваша комната в приятном освещении. А главное – все изготовлено неопасным образом.
