С пришествием холодов многие начинают думать о дополнительном отоплении собственного жилья. Так как с началом отопительного сезона, обычно, начинаются ремонтные работы на местах порывов теплотрасс. Либо же возникают мысли перейти на электрическое отопление, как дополнительную кандидатуру для пригородного дома. В данной статье пойдет речь о контролирующем температуру устройстве — термостате, а конкретно мы поведаем о том, как делается установка и подключение терморегулятора к инфракрасному обогревателю.
Аспекты установки
Не будем вдаваться в типы и виды регуляторов, устраивать сопоставление и турниры. Они все неплохи по собственному и будут делать свое предназначение, служа верой и правдой. 1-ое, на что охото направить внимание — это место установки. Не находится в зависимости от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные.
Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:
- в конкретной близости около обогревателей;
- в местах, где есть сквозняк;
- в зоне подогрева инфракрасных излучателей.
Все эти места неприменимы для размещения термостата, так как при расположении около нагревателя, воздух вблизи с ним нагреется до подходящей температуры ранее, что приведет к неверному срабатыванию, в итоге чего помещение не нагреется до комфортабельной температуры.
Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется ранее и исказит показания датчика. В местах где проходит сквозняк датчик не покажет подходящую температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно делается в зоне комфорта, на уровне 1.5 метра от пола.
Схемы подключения
Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с аннотацией и паспортными данными на устройство. Так как производитель показывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая возможность выхода оборудования из строя либо опасности пожара.
Для подключения нагревателей обычно советуют использовать трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

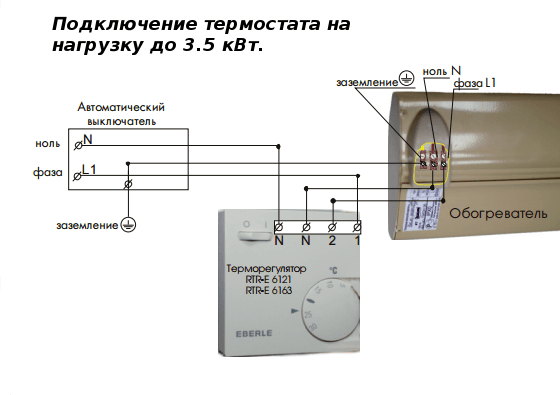

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

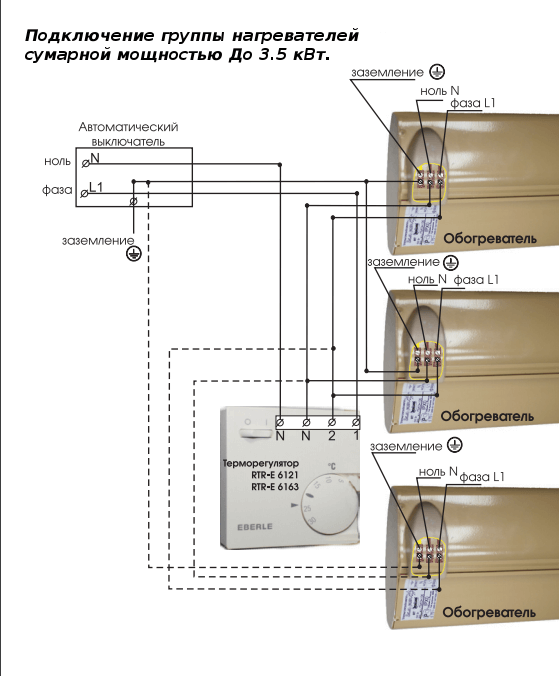

Если подогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут смотреться так:

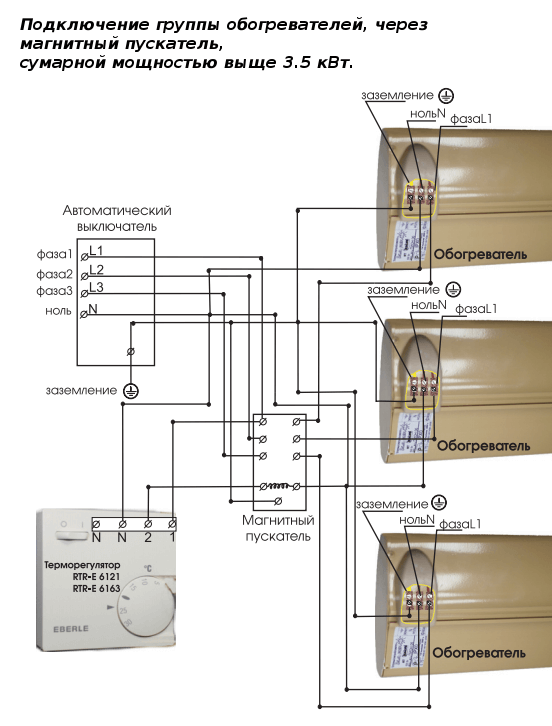

В этом случае, если вы владелец трехфазной сети и подогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:
Вот по такому принципу создают установка регулятора температуры. Как вы видите, есть некоторые особенности в установке и подключении термостата, потому принципиально вначале ознакомиться с аннотацией от производителя, после этого приступать к основному процессу.
В итоге советуем просмотреть видео, в каком наглядно показывается разработка подсоединения контактов на примере довольно пользующегося популярностью терморегулятора от компании Ballu BMT-1:

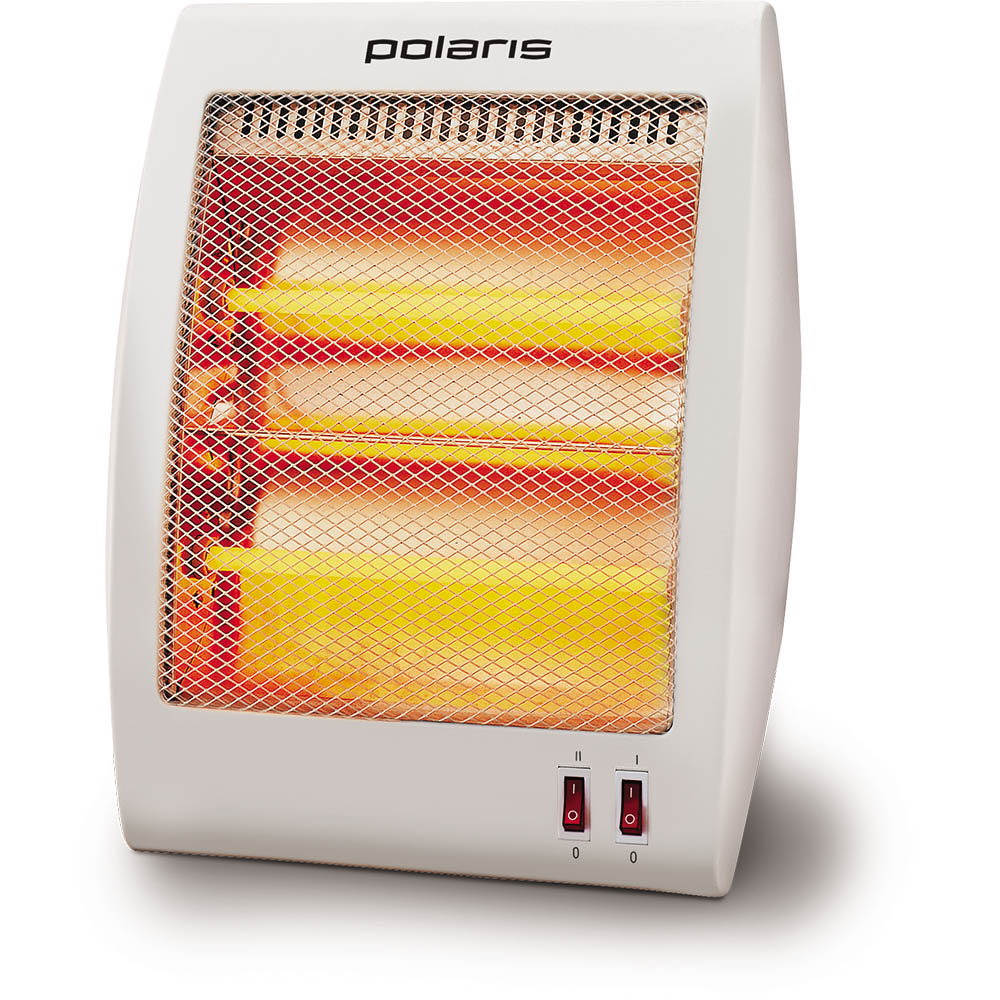

Рассказываем, как самому подключить кварцевый обогреватель

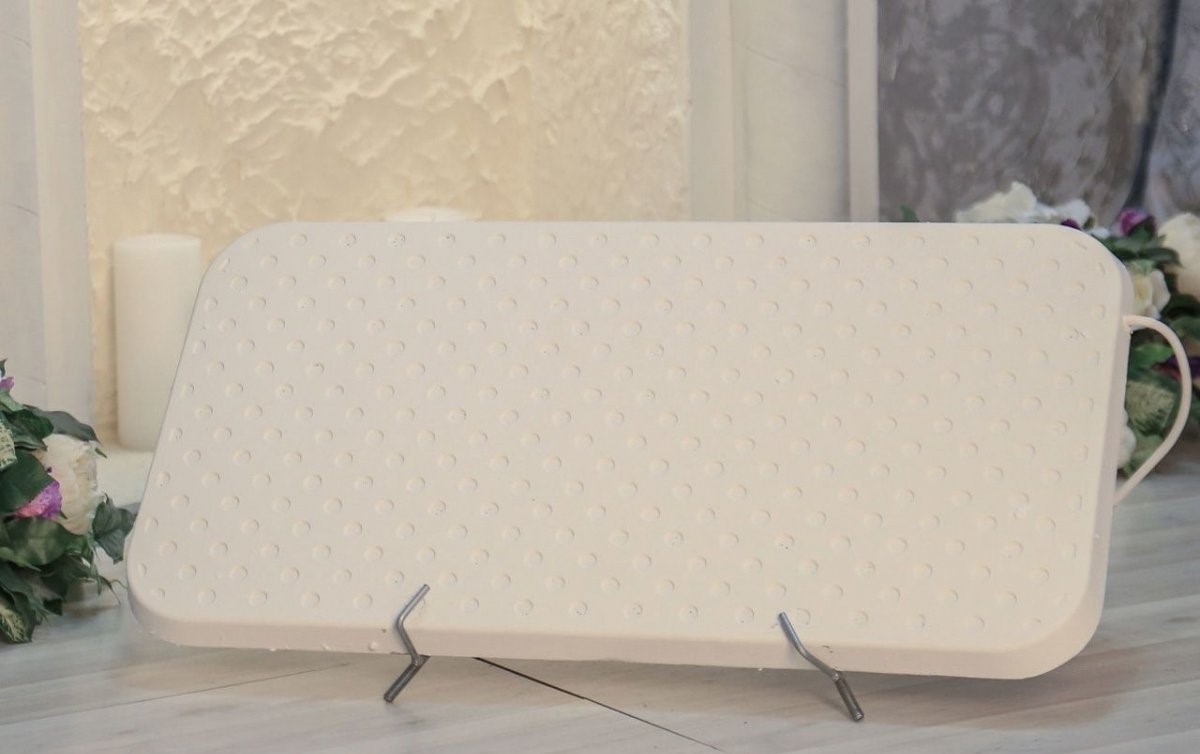

Установка и внедрение цельных кварцевых обогревателей не представляет особенных заморочек. Но есть некоторые аспекты, которые необходимо учесть, дабы избежать противных ситуаций.
Правила установки
Для установки кварцевого обогревателя будет нужно дрель, молоток, комфортная отвёртка, несколько дюбелей. Набор креплений обычно заходит в комплектацию к нагревательному устройству. Фиксируя оборудование, необходимо учесть три принципиальных момента:
- Расстояние устройства от пола должно быть в границах 10-30 см, от подоконника – не меньше 10 см, от стенки – 3-5 см.
- Обогреватель с терморегулятором монтируют в 120-150 см от пола.
- Устройство не нужно располагать над рабочими столами, в детской комнате на потолке конкретно над постелью ребёнка.
Принципиально не прокладывать электрический кабель под ковровыми покрытиями, так как он должен быть всегда на виду. Шнур можно проложить вдоль стенки и зафиксировать над плинтусом.

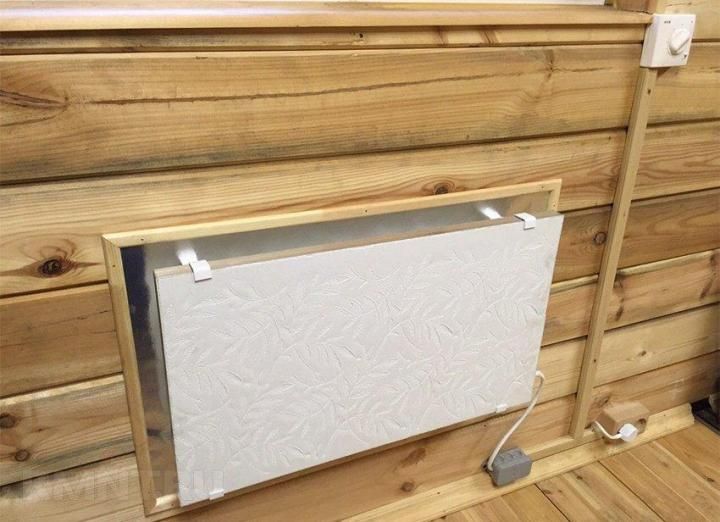

Установка обогревателя
Поначалу определяются с выбором места под электроприёмник. К стенке приклеивают пенофол (теплоизолятор) клеющейся поверхностью. Потом:
- По очереди прикручивают крепления, беря во внимание размеры нагревателя. Поначалу по краям, а потом сверху.
- Проводят установка устройства, укрепляют терморегулятор, после фиксации и монтажа которого подключают устройство к сети.
- Если помещение огромное, можно подключить несколько нагревателей в отдельные розетки.
- Следующий шаг – установка подвесного экрана. Для этого с 2-ух сторон в 2-3 см от высшей части обогревателя вкручивают саморез и прикрепляют защитные элементы.
Главные схемы подключения
Кварцевые обогреватели можно подключать впрямую, через термостат, терморегулятор и терморегулятор с контактором. При прямом подсоединении к бытовой электросети к клеммам присоединяют шнур питания, который получают раздельно либо берут из комплекта. Такая схема подключения кварцевых обогревателей подходит для отопительных устройств со интегрированным термостатом. Но тут много минусов:
- невозможность автоматом регулировать температуру;
- невозможность включать в одну розетку несколько устройств;
- необходимость включать/выключать устройство вручную.
Сбалансированный вариант – это установка обогревателя через терморегулятор. Вариантов подключения терморегулятора кварцевого обогревателя может быть много. Всё находится в зависимости от черт оборудования:
- без контрольного кабеля;
- с наличием контроллера;
- с применением «электрического сигнала» с кабелем либо без него.
Подключение без контрольного кабеля
У данной схемы есть два варианта:
- С конвекторами мощностью меньше 1100 Вт.
- С более массивными конвекторами (больше 1100 Вт).
В первом случае установка регулятора мощности нецелесообразна. По мере надобности подключения массивных устройств, рекомендуется применять контроллер мощности.
Подключение с контроллерным проводом
Тут проводится присоединение фазы ко 2-ой клемме аппарата-программатора. Провода подключаются к клемме электрощита. Общий кабель соединяется с оставшимися клеммами программатора. При всем этом любая клеммная колодка предназначается для одной зоны.
Подключение при помощи электросигнала
В таком оборудовании особые сигналы поступают в электросеть. Их улавливают конвекторные приемники и делают процессы включения подходящих конвекторов. Каждый приемник подбирается с учётом оснащенности контроллера.
Обыденный терморегулятор (механический, электромеханический, цифровой) изредка позволяет подключить к для себя аппарат более 2-3 кВт. Дабы прирастить данный показатель, рекомендуется развести управление и питание, используя обычный терморегулятор, который будет управлять контактором.
Если вы желаете больше выяснить об обогревателях, предлагаем ознакомиться с ранее написанной статьей "Вредоносны ли обогреватели для здоровья – развеиваем легенды"
Как подключить инфракрасный обогреватель?
Можно ли выполнить отопление более экономным, повсевременно поддерживая при всем этом комфортабельную температуру? Да, если применять для этого терморегулятор. Это автоматическое устройство, которое держит под контролем температуру воздуха в помещении и управляет работой отопительных устройств. В нашей статье мы тщательно поведаем о том, как подключить инфракрасный обогреватель к терморегулятору.
Безопасность при подключении к сети
Хоть какой инфракрасный обогреватель Polaris можно подключить к сети впрямую, используя шнур с вилкой, который врубается в розетку. При всем этом соблюдают стандартные требования электробезопасности:
- если повреждён шнур либо вилка, если у розетки есть любые повреждения, подключать устройство нельзя;
- устройство не применяют вблизи с хоть какими заполненными водой ёмкостями (ванны, раковины, бассейны и другие);
- характеристики сети должны соответствовать чертам устройства (напряжение, очень допустимая мощность);
- инфракрасные обогреватели можно подключать только к сети с заземлением.
Дополнительно действует несколько особых требований:
- устройство нельзя включать либо направлять на предметы, которые могут просто возгореться, деформироваться при нагреве;
- обогреватель можно ставить на пол на расстоянии более 1 м от стенки;
- вблизи не должно быть предметов, тканей, всех других предметов, мешающих циркуляции воздуха;
- устройство нельзя ставить на ковровое покрытие с длинноватым ворсом;
- дабы подключение к электросети было неопасным, необходимо применять автоматический выключатель.
Автоматический выключатель обесточивает линию электросети в случае резкого конфигурации силы тока. Если инфракрасный обогреватель подсоединяется к сети через него, его внедрение будет более неопасным.
Терморегуляторы для инфракрасных обогревателей
Терморегулятор — это устройство, которое автоматом управляет работой отопительного устройства. Оно подключается к сети, повсевременно держит под контролем температуру и включает либо отключает отопительные приборы, когда в комнате становится очень холодно либо довольно тепло.
Подключить к терморегулятору можно не только лишь инфракрасный обогреватель, но и глиняний либо конвекционный, также хоть какой другой электрический отопительный устройство. К одному терморегулятору можно подсоединять несколько устройств (при условии, что он на это рассчитан).
Терморегуляторы могут быть механическими либо электронными. У механических устройств цена ниже, они довольно надёжны и отлично регулируют температуру. У электронных моделей обширнее функциональность, они могут подсоединяться к системе Умный дом. В данном случае подключить устройство труднее, зато это даёт больше способностей по управлению обогревателем.
Материалы и оборудование
Для того дабы подключить инфракрасный обогреватель к сети, не считая терморегулятора пригодятся:
- тестер либо индикаторная отвёртка;
- электрический кабель для подключения;
- пассатижи;
- шуруповёрт либо дрель;
- рулетка, строительный карандаш;
- крепёж, распределительная коробка, подрозетник.
Все работы по монтажу и подключению электрического оборудования проводятся только при отключённом питании. Дабы проверить, обесточена ли сеть, можно применять индикаторную отвёртку либо тестер. Электромонтаж инфракрасного обогревателя с внедрением терморегулятора относится к категории сложных и небезопасных работ. Если вы не убеждены, что сможете выполнить их верно, лучше пригласить для этого электрика.
Схемы подключения инфракрасного обогревателя к терморегулятору

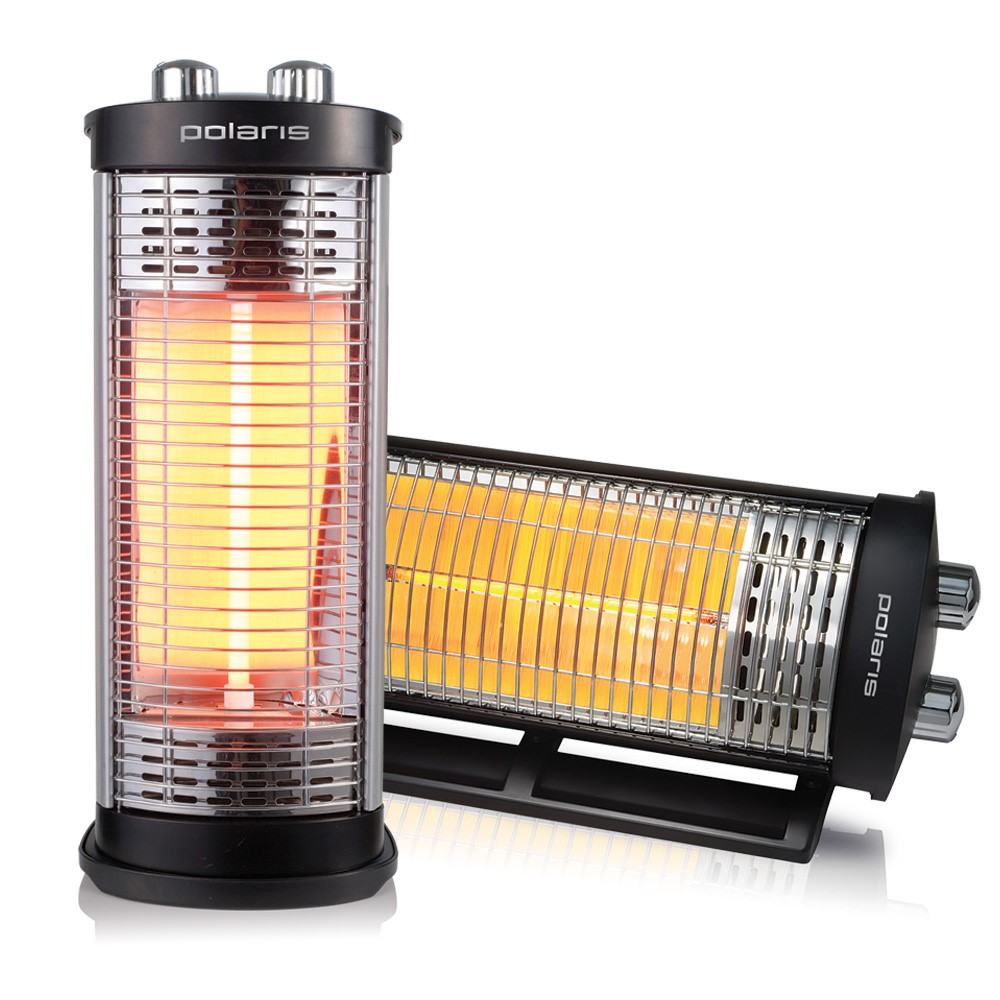

Выбор схемы находится в зависимости от количества устройств в сети, также от их общей мощности. Модели Polaris рассчитаны на подогрев комнат площадью 18-20 м2, и в большинстве случаев в каждом помещении довольно установить по одному такому устройству. Потребляемая мощность для моделей Polaris составляет до 800 Вт, и они не делают большой нагрузки на сеть. Все же, для подключения необходимо применять кабель с довольно огромным сечением. Дабы выполнить заземление, он должен быть трёхжильным. Сечение одной жилы — более 0,75 мм (если в сеть будет врубаться один устройство).
В комнатах большой площади может устанавливаться два, три либо больше инфракрасных обогревателей. Их можно подключать к терморегулятору группой, тогда и он будет управлять работой сходу всех отопительных устройств.
Если применяется один инфракрасный обогреватель
Схема подключения в данном случае будет очень обычной:
- Питающий провод отопительного устройства подключается к разъёмам термостата.
- От термостата к электрощиту прокладывается кабель.
- Кабель заводится в щиток с подключением через автомат либо УЗО.
При подключении проводов снутри термостата принципиально верно выполнить коммутацию кабелей. Обычно она тщательно описывается в аннотации к устройству.
Схему, при которой один отопительный устройство подключается к одному терморегулятору, можно применять и в случае, если будет установлено несколько отопительных устройств. Работа каждого из них при таком подключении регулируется отдельным термостатом. Это комфортно в очень огромных помещениях, где 1-го датчика температуры недостаточно, дабы точно держать под контролем её уровень.
Если применяется два либо несколько инфракрасных обогревателей
Дабы выполнить подключение через терморегулятор верно, дополнительно пригодится распределительная коробка. Снутри неё соединяются идущие от отопительных устройств провода (соединяются воединыжды «нули», «фазы» и полосы заземления). Это можно выполнить при помощи наконечников, выполнив опрессовку. Также можно применять обыденные клеммники (подбираются по количеству соединяемых проводов и их сечениям). Из распределительной коробки выводится общий кабель, который подключается к терморегулятору.
Таким методом можно подключать к одному управляющему устройству несколько инфракрасных обогревателей, установленных в различных частях одной комнаты либо в различных помещениях. Идущий от термостата кабель должен быть рассчитан на суммарную мощность подключённых устройств. Подключение непременно делают через автомат либо УЗО.
Как осуществляется установка?
Дабы подключить инфракрасный обогреватель к сети через терморегулятор, работы делают в следующем порядке:
- монтируют инфракрасный обогреватель;
- устанавливают на стенку терморегулятор;
- прокладывают соединительные кабели;
- делают подключение к электрощитку с установкой автомата.

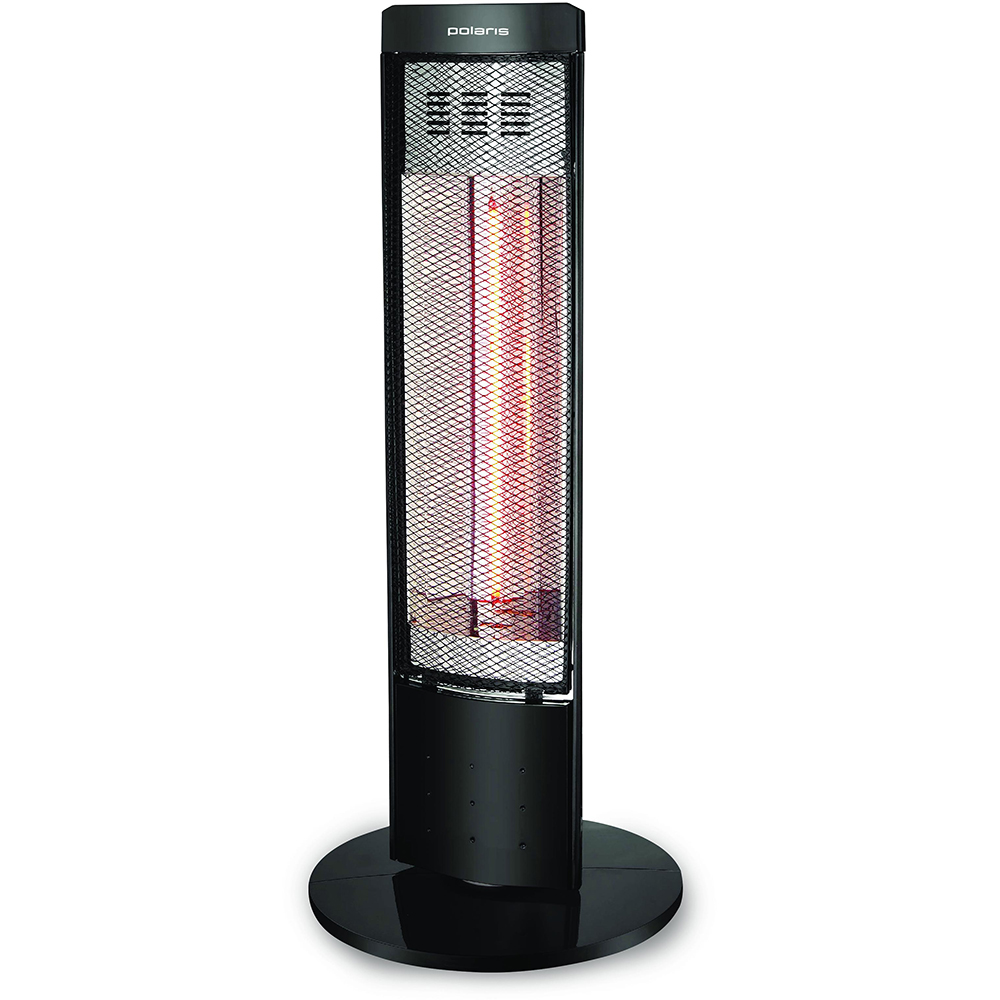

Порядок монтажа инфракрасного обогревателя обычно описан в аннотации к нему. Так, все модели Polaris являются напольными и не требуют специальной установки. У Polaris PHSH 0708D есть особое монтажное основание, которое необходимо собрать перед первым включением устройства. Оно обеспечивает ему устойчивость, также позволяет крутить корпус устройства вокруг собственной оси, направляя поток тепла в подходящую сторону.
Инфракрасные обогреватели могут быть стенными либо потолочными, тогда и при их установке необходимо выполнить крепление. Оно должно быть очень надёжным, крепким, дабы устройство не опрокинулся, не свалился.

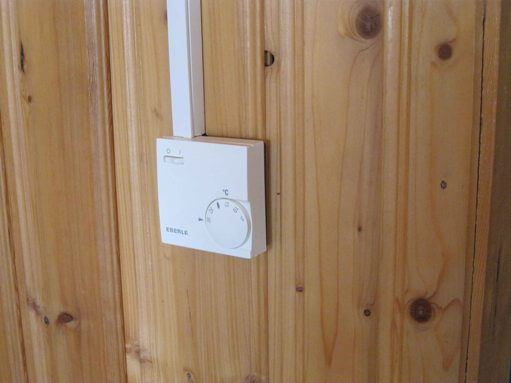

Терморегулятор устанавливается на стенку затратным методом (если проводка будет открытой) либо путём встраивания в стенку. Во 2-м случае проводку делают сокрытой (прокладывают снутри стенки), а терморегулятор монтируют с внедрением стандартного подрозетника. Сокрытый установка смотрится аккуратнее, на виду не остается проводов, но его в особенности принципиально делать надёжно, отменно.
Терморегулятор можно встроить в систему Умный дом. Если такое подключение будет проводным, может потребоваться установка отдельного управляющего устройства либо коммутационного кабеля. Почаще применяются термостаты с беспроводным управлением.
Кабель от терморегулятора прокладывается открытым методом либо снутри стенки до электрощита. В щите устанавливается автомат. Обычно довольно устройства на 16А. Если общая мощность подключённых к одному кабелю инфракрасных обогревателей больше 3-3,5 кВт, лучше установить автомат на 25А. Через автомат кабель подключается к питающей сети.
Если все работы выполнены верно, терморегулятор будет управлять работой инфракрасных обогревателей, а эксплуатация установленного оборудования будет экономной и неопасной.
