Терморегулятором для тёплых полов именуется устройство специального предназначения, позволяющий производить контроль и регулирование степени нагревания пола и воздуха в помещении. В главном, любая комната, где делается установка тёплого пола, оснащается терморегулятором.
Термостат служит гарантом поддержания хотимого температурного режима помещения. Но, производители удачно выпускают приборы многоканального типа, в каком любой из каналов отвечает за поддержание подогрева своей зоны.
Основное назначение устройства состоит в поддержании данного температурного режима, что выражено в процессе выполнения его многофункциональных обязательств, а конкретно:
- Включение и отключение обогрева по состоянию конфигурации температуры напольного покрытия (может быть с учетом температуры воздуха в квартире).
- Включение экономного режима нагревания в ночное время суток либо в периоды отсутствия владельцев недвижимости.
- Подключение либо отключение системы в данный промежуток времени.
Подключение терморегуляторов к электрическим тёплым полам
Схожий тип пола предполагает наличие нагревательных частей в виде инфракрасных плёнок либо кабеля, который обладает огромным сопротивлением и равномерно греется.
Пошаговое управление подключения:
- Сперва определяется место, где будет размещаться термостат.
- Составляем схему подключения.
- Обдумываем схему расположения всех частей. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязует к наличию напряжения 220 В.
- Укладывая тёплый материал, следует за ранее обмозговать где будет располагаться термодатчик, так как его установка невозможна под мебелью либо в малой близости от регулятора. Внедрение инфракрасной плёнки предполагает установка датчика со стороны изнаночной части.
- После окончания процесса укладки пола можно приступить с установке термостата. В заблаговременно избранном месте следует выполнить углубление в стенке для интегрированных устройств либо выполнить разметку на поверхности стенки при установке внешнего устройства.
- Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных частей. При существенно наименьшем показателе, следует провести установка спец магнитного пускателя, который рассчитан на воплощение рабочего процесса в сети 220 В.
- Приступаем к подключению проводов в единую цепочку. Схема подключения непременно должна размещаться на корпусе устройства. Соблюдая все правила и советы, сбор проводов в единую цепь сумеет выполнить хоть какой желающий.
- В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что дозволит при обнаружении препядствия стремительно поправить её и с лёгкостью добраться в подходящий момент к нагревательным элементам.

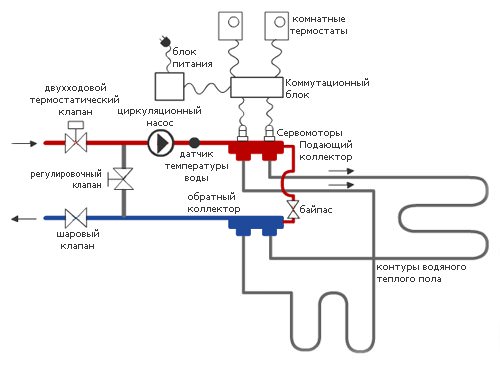

Подключение терморегулятора к аква тёплому полу
Невзирая на то, что установка терморегулятора для аква напольного покрытия не является неотклонимым условием, многие домовладельцы всё же создают его установка. Это позволяет держать под контролем уровень подачи тёплого аква потока в систему.
Устройство может быть избран как механического типа, так и электронного. Беря во внимание доминирование высочайшей степени инертности водяного пола, рекомендуется получать термодатчики воздушных разновидностей.
Пошаговое управление:
- Сначала производим установка датчика температурного режима. Поверхность стенки, на которой расположится датчик, ни при каких обстоятельствах не может обогреваться. Это может нарушить общий рабочий процесс системы. Наилучшим вариантом станет размещение датчика в наибольшей близости с термостатом.
- Конкретно в системе отопления делается установка спец сервопривода. Техническое устройство несёт ответственность за подачу тёплого аква напора, переходящего в контуры.
- Все провода, имеющиеся в наличии, следует соединить в одну цепочку.
- Настроить все элементы.
- При окончании монтажа следует подключиться к сети и проверить работоспособность всей конструкции. Для этого нужно проводить замеры (около 90-120 минут) обычным градусником в месте, где установлен датчик. Верная работа должна вполне исключать колебания характеристик либо их существенное отличие.
- Работу с электричеством следует проводить только после обесточивания цепи, что станет гарантом безопасности.
Достоинства и недочеты
Как хоть какой другой устройство, терморегулятор для обогрева полов имеет ряд преимуществ и недочетов.
Посреди основных плюсов устройства можно выделить:
- Простоту управления.
- Доступную политику цен.
- Экономию издержек на оплату электроэнергии.
- Эргономические свойства устройства.
- Лёгкость проведения установки.
- Наличие способности автоматом настроить систему включения и отключения тёплого пола.
- Наличие способности регулировать температурный режим.
- Высочайшее качество оборудования.
- Надёжность работы регулятора.
- Установленную многофункциональную память, которая обеспечивает сохранение опции в случаях отключения электроэнергии.
Недочетов у устройства фактически нет. Основной минус состоит в трудности многофункционального программирования системы опций. Но, разобравшись один раз при установке, в предстоящем сложностей не появляется.
Для каждого вида пола находится свой тип термостата.
Виды терморегуляторов
Термостаты разделяются на следующие типы:

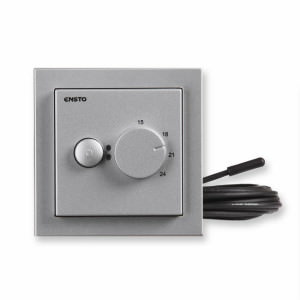

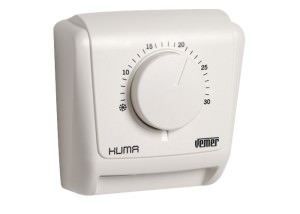

Механический
Довольно обычной, незамудреный вид устройства, который выпускается в корпусе встраиваемого типа с наличием радиального переключателя, размещенного на лицевой стороне.
Для управления нужно поворачивать переключатель по кругу. Некоторые производители оснащают устройство несколькими «ступенями» регулирования. Они обозначаются маркерными либо цифровыми перечнями. Многофункциональный процесс рассчитан только на ручной тип включения и выключения. Экономия издержек на электроэнергию фактически отсутствует или держится на наименьшем уровне.

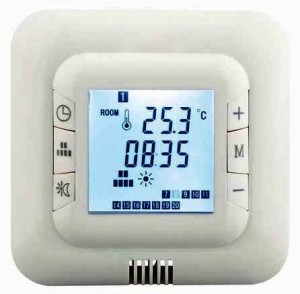

Цифровой
Довольно пользующийся популярностью современный вид термостата. Даёт возможность производить регулирование на очень четком уровне. Выпускается в форме затратной конструкции (либо встраиваемой) с наличием кнопочного либо сенсорного системного ввода.
Цифровое табло предугадывает выставление хотимого температурного режима с малой степенью погрешности. Как дополнение может быть наличие автоматического отключения и выставление подачи электропитания на несколько градусов ниже, что дозволит существенно сберегать издержки на электроэнергию.

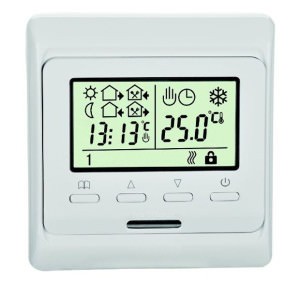

Программируемый
Дорогостоящее, но существенно действенное устройство, которое выпускается как в виде встраиваемого типа маленького размера, так и владеющее формами большой панели с наличием чувствительного сенсорного экрана.
Даёт возможность к установке очень четкой опции рабочего процесса тёплых полов. Для этого вводится хотимый график работы по временному промежутку. Рабочий процесс устройства позволяет сберегать значимый уровень издержек на электроэнергию.
Комбинированный
Припоминает обычной блок регулятора с наличием наружной системы управления (наружный пульт). Механический устройство предугадывает ручное включение и отключение подачи питания.
Настройка, подразумевающая наличие наружного пульта управления даёт возможность обойти стороной твердый установка конструкции на поверхность стенки. Это является дополнительным преимуществом при уникальном дизайне помещения.
Датчик конфигурации температуры
Обычный тип терморегулятора оборудуется единственным датчиком, который применяется для проведения замеров температурного режима полов. Но, как указывает практика, это далековато не самый действенный вариант.
Беря во внимание различные условия применения обогревательной системы тёплых полов, лучше пользоваться еще более сложной схемой контроля температурного режима.
В случае, когда подогрев помещения осуществляется только от тёплого пола, рекомендуется держать под контролем температурный режим средством датчиков нагрева воздуха.
Если в помещении применяется напольное покрытие в виде паркета, линолеума либо ламината, то следует заблаговременно исключить возможность его перегревания, а конкретно избежать увеличения температуры выше 25 градусов. В таком случае, целесообразнее приобрести и установить датчик, созданный для измерения перепада температур пола.
Регуляторы разделяются на следующие виды (согласно датчикам):
- С наличием встроенного датчика, который определяет температурный режим.
- С наличием способности подключения датчика внешнего типа, который будет создавать контроль за температурой.
Приборы, которые созданы для подключения нескольких датчиков, применяются в качестве основного типа подогрева помещения. Приобретая цифровой тип устройства, можно с лёгкостью обеспечить контроль температуры напольных покрытий.
Как установить и подключить терморегулятор теплого пола
В подключении терморегулятора теплого пола нет ничего сложного. Но необходимо в точности следовать аннотации и соблюдать схему выполнения этой работы. Не считая того, подключение нужно создавать при выключенном электричестве – этого требуют правила безопасности.
Советы по монтажу терморегулятора
Перед устройством теплых полов выбирают место, где будет находиться терморегулятор, не запамятывая и про наружный датчик температуры пола, который располагается минимум на 40 см вглубь теплого пола. Если в качестве нагревательного элемента в системе теплого пола выступает инфракрасная пленка, то температурный датчик устанавливают с ее изнаночной стороны.
Терморегулятор предназначен для установки снутри помещений. Риск попадания воды и воды в месте установки должен быть мал. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор размещается в месте, труднодоступном случайному действию брызг.

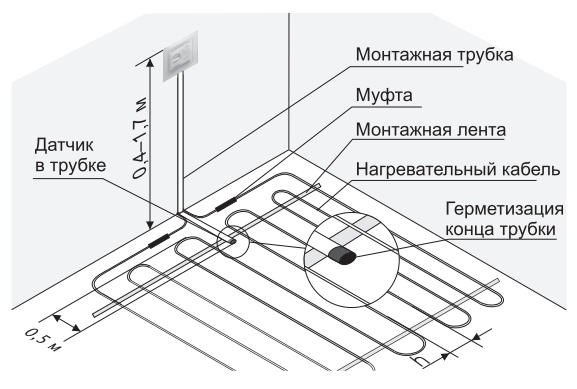

Высота установки терморегулятора должна находиться в границах 0,4…1,7 м от уровня пола (при установке терморегуляторов со интегрированным датчиком температуры воздуха рекомендуемая высота — от 80 см)
Терморегулятор устанавливается в стандартный подрозетник поперечником 60 мм, при помощи монтажных винтов.
Как избрать терморегулятор для теплого пола
Для монтажа терморегулятора нужно:
- с помощью перфоратора с коронкой, сделать в стенке отверстие под подрозетник (для удобства последующего монтажа лучше выбирать глубочайший подрозетник) и
вертикальную штробу под провода питания (от вводного щитка) и датчик; - подвести провода питания системы подогрева и датчика до подрозетника;
- выполнить соединения согласно данного паспорта;
- закрепить терморегулятор в монтажной коробке.
Установка датчика должен быть выполнен так, дабы была возможность беспрепятственной его замены в дальнейшем. От монтажной коробки с терморегулятором монтажная трубка (металло-пластиковая трубка Ø 16 мм) заводится в зону, обогреваемая приблизительно на 0,5 м. Извивы и длина трубки должны обеспечить беспрепятственное перемещение датчика.
Конец трубки, вводимый в зону, которая обогревается, необходимо кропотливо загерметизировать, дабы избежать попадания раствора, к примеру, изолентой. Датчик вводят в трубку после затвердевания стяжки.
Какой силовой кабель нужно для теплого пола
Терморегулятор подключается стационарно, запитываясь впрямую от электрощита (советуем) либо через уже имеющиеся в комнате розетки. Сечения проводов проводки, к которой подключается терморегулятор, должны быть для меди более 3 × 1,0 мм2. Внедрение кабеля с дюралевыми жилами не нужно.
Как избрать питающий кабель для теплого пола
Для защиты от недлинного замыкания в цепи нагрузки нужно перед терморегулятором установить автоматический выключатель (АВ), номиналом менее 16 А. Он устанавливается в разрыв фазного провода.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения), в особенности при монтаже теплого пола во мокроватых помещениях. Для работы УЗО экран нагревательного кабеля нужно заземлить (подключить к защитному проводнику РЕ) либо, если сеть двухпроводная, нужно выполнить защитное зануление (экран подключить к нулю перед УЗО). О необходимости УЗО можно прочитать отдельную статью .

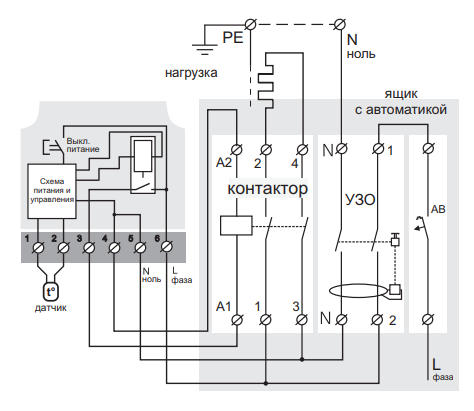

Подключение через контактор
Одно из критерий длительной работы терморегулятора — коммутация тока терморегулятором менее 2/3 наибольшего тока, обозначенного в паспорте. Если ток превосходит 2/3 наибольшего тока, обозначенного в паспорте, то нужно нагревательный кабель подключить через контактор (магнитный пускатель, силовое реле), который рассчитан на данный ток. Это условие вызвано риском увеличения напряжения более 230 В. В случае роста напряжения, увеличивается и мощность нагрузки.

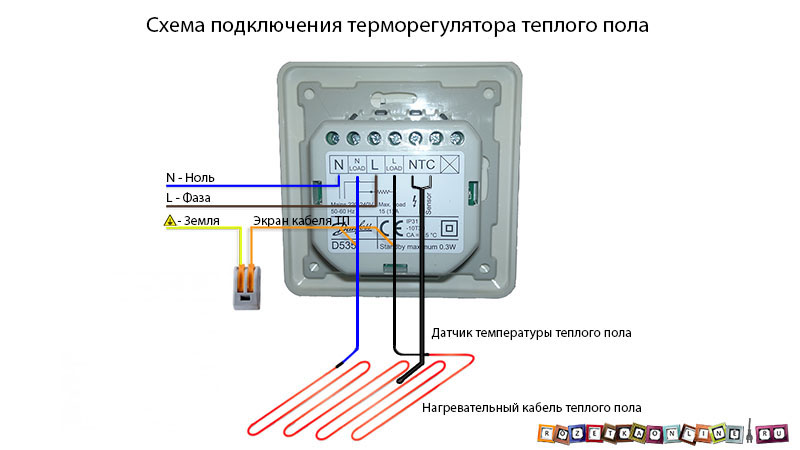

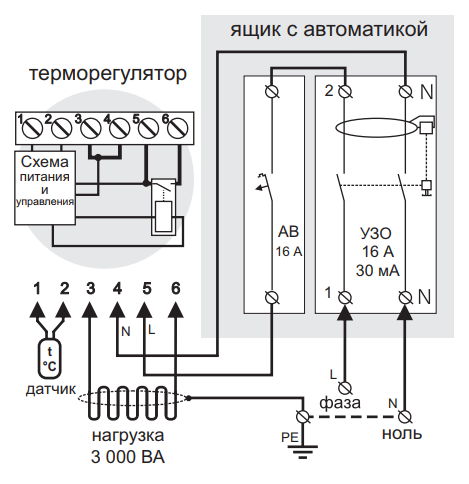

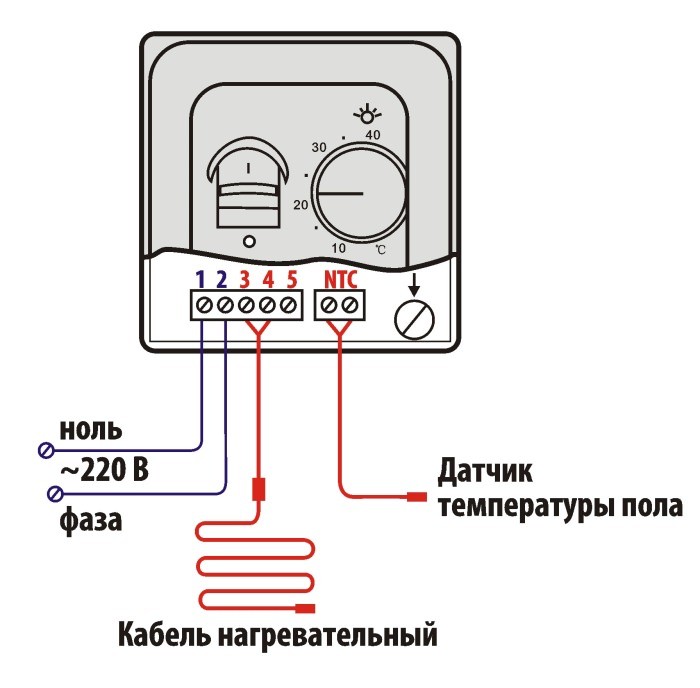

Схема подключения терморегулятора
- Терморегулятор устанавливается и подключается после установки и проверки нагрузки (теплого пола).
- До работы отключите электричество при помощи вводного автомата защиты.
- Будем считать, что у нас уже заложены все главные провода от теплого пола («холодный конец», провод от датчика) и силовой кабель от вводного электрощитка.
Обычно на корпусе терморегулятора производитель отрисовывают схему подключения. Это дает возможность домашнему мастеру выполнить подключение этого устройства без помощи других.
Вне зависимости от вида терморегулятора принцип подключения приблизительно однообразный. Есть маленькие отличия в подключении различных типов нагревательного кабеля.

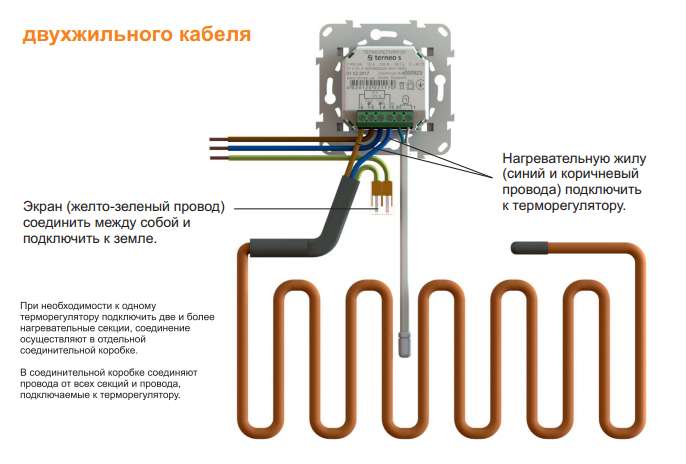

1. Подключение двужильного нагревательного кабеля
Экран нагревательного кабеля подразумевается занулить. Если у Вас в квартире сеть TN-C-S, то экран необходимо не занулять, а заземлять. По другому, если у Вас в щитке установлено УЗО, то оно будет срабатывать неверно.
На некоторых моделях терморегуляторов уже установлена клемма заземления РЕ, что существенно ускоряет процесс монтажа.

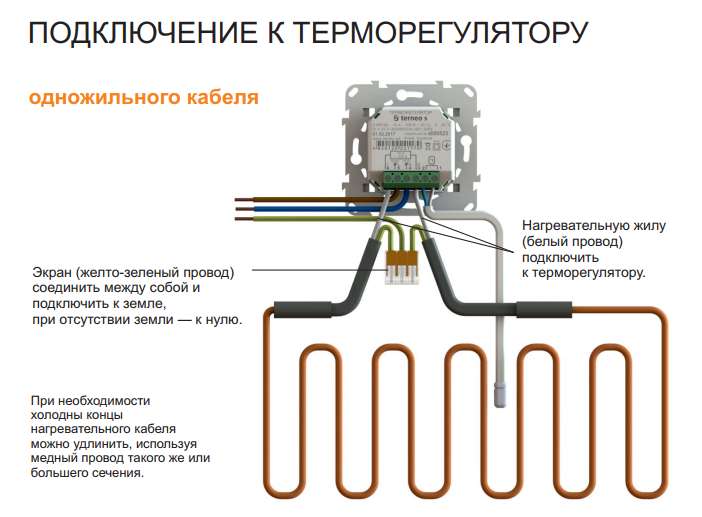

2. Для одножильного нагревательного кабеля
Таким макаром, установка и подключение терморегулятора теплого пола смотрится не так и трудно.
Подключение теплого пола к терморегулятору
Подключение электрического теплого пола к терморегулятору — это заключительный и потому очень ответственный шаг установки системы теплых полов.
Для того, дабы вы смогли с легкостью без помощи других выполнить таковой установка, представляем нашу пошаговую фото аннотацию — установка и подключение терморегулятора к теплому полу.

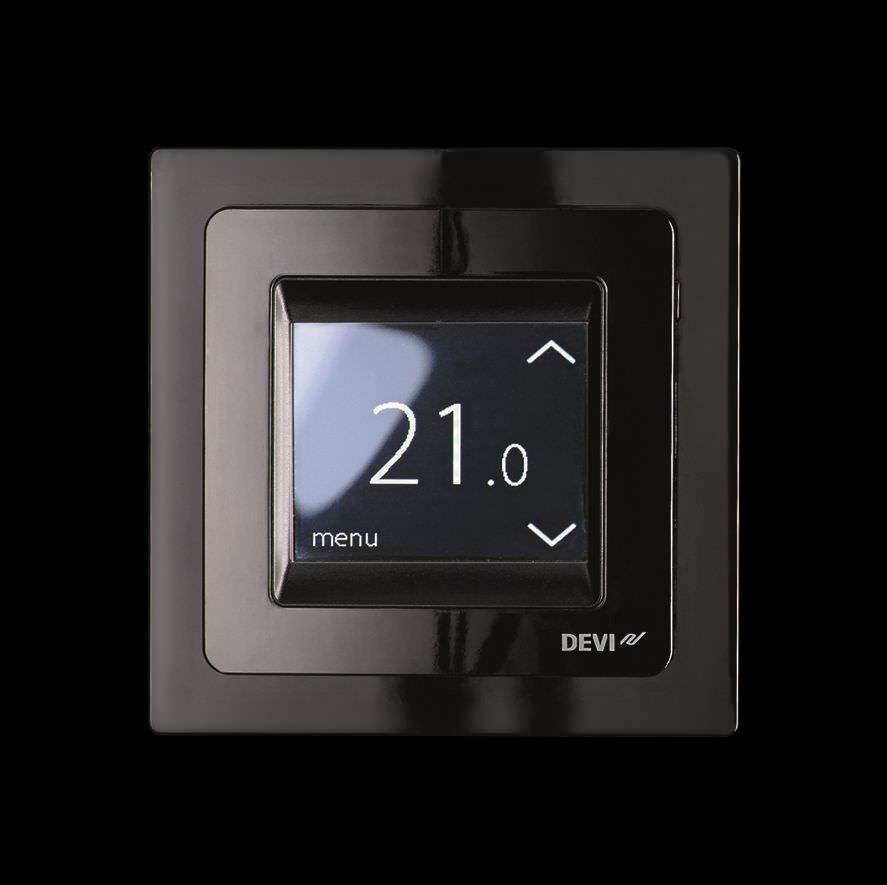

В качестве примера для установки будем применять довольно пользующийся популярностью, испытанный временем терморегулятор Devi Devireg 535 (D535) .

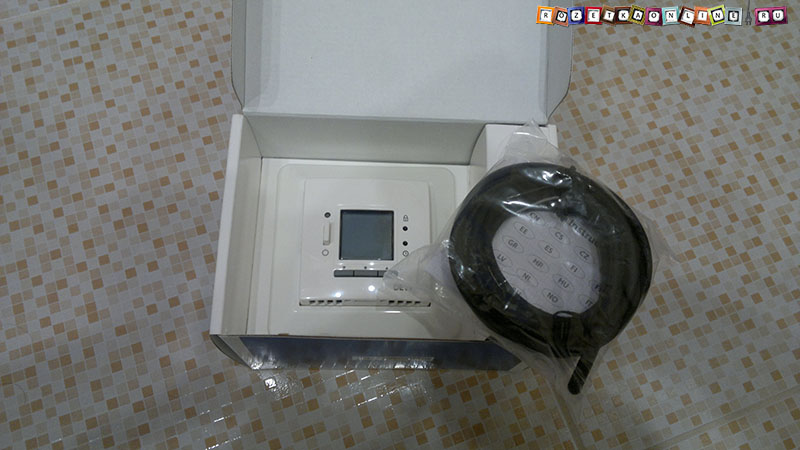

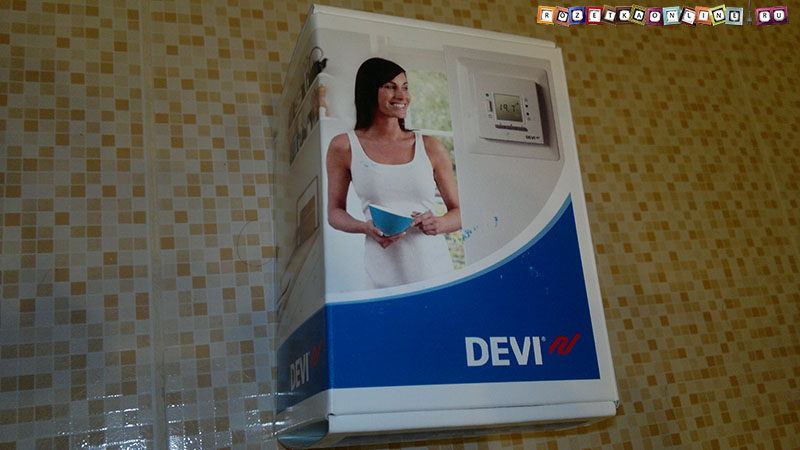

Набор поставки терморегулятора Devireg 535, не считая аннотации и брошюры на разных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.
Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), довольно тщательно мы обрисовывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

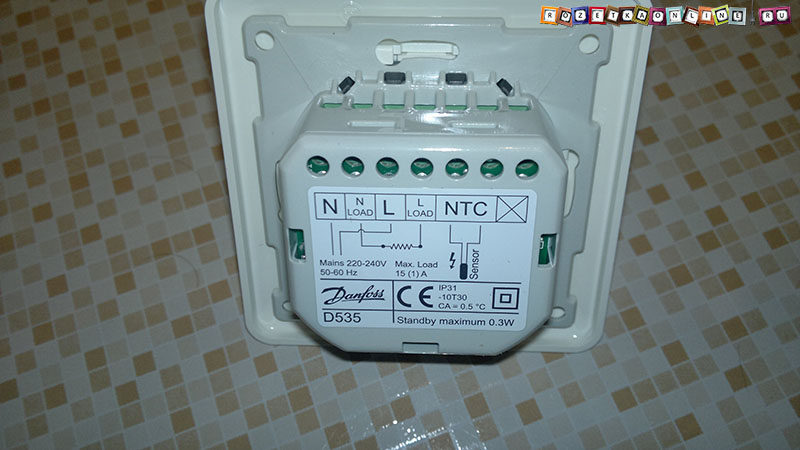

Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора либо вблизи с клеммами, потому во время монтажа, схема всегда остается на виду.

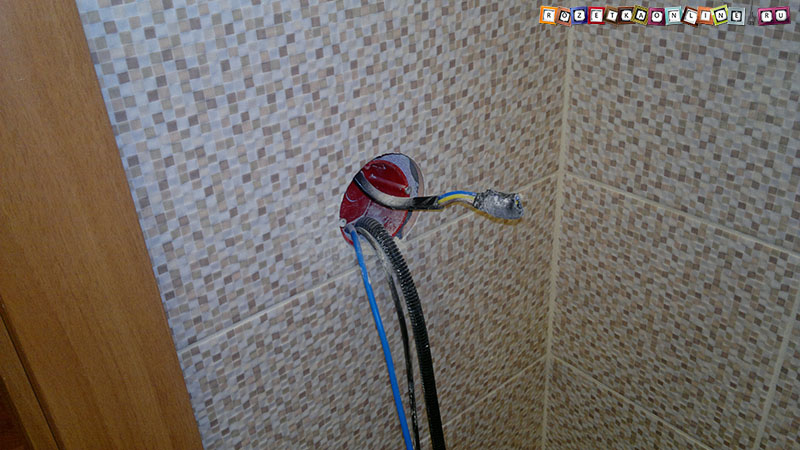

Перед подключением терморегулятора, был выполнен установка теплого пола Devi , концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

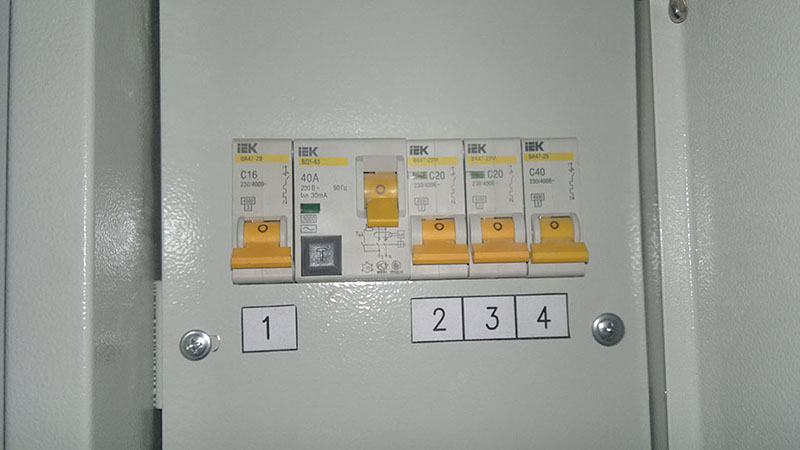

Перед установкой, прежде всего, отключаем подачу электрического тока. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», как правило это положение, при котором рычаг ориентирован вниз. Какой конкретно автомат нужно выключить, если они не подписаны, определяется опытным методом, выключая их по очереди, и проверяя, к примеру, индикаторной отверткой, наличие напряжения проводке для выключателя. В последнем случае, выключайте все. Но потом снова непременно удостоверьтесь, в отсутствии электрического тока, в месте установки!
Приступаем к установке терморегулятора теплого пола

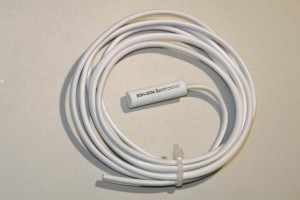

1. Устанавливаем датчик температуры теплого пола.

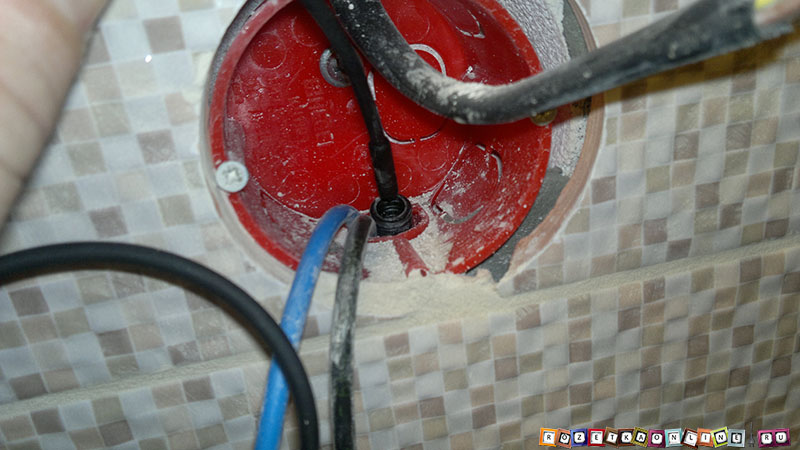

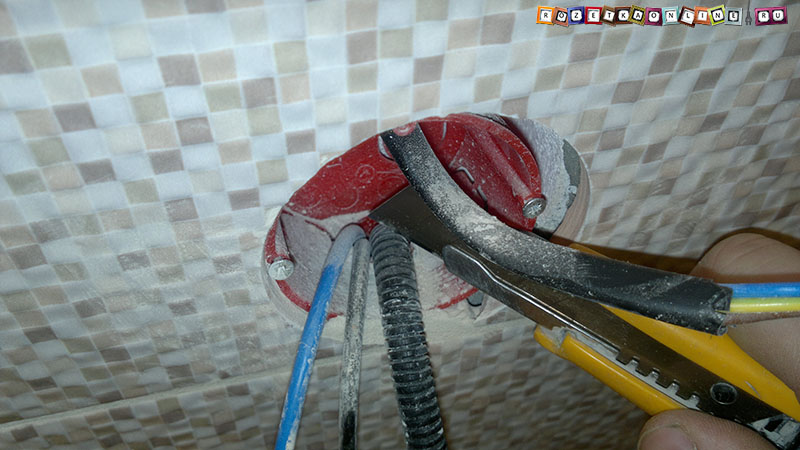

1.1. Отрезаем гофрированную трубу (гофру) в подрозетнике.
2-ой конец гофры находится около нагревательных матов в полу. Это изготовлено для того, дабы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.

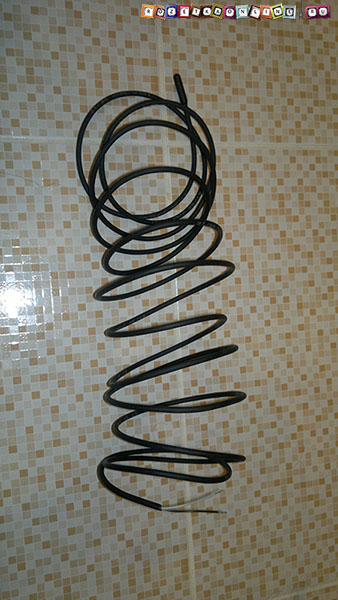

1.2. Помещаем датчик температуры теплого пола в гофру , как показано на изображении ниже.
Потом проталкиваем его до упора, датчик должен непременно попасть в определенное для него при монтаже теплого пола место.
2. Подключаем заземление к теплому полу.
Как найти какой из проводов фаза, ноль, а какой заземление без помощи других, для вас поможет наша подробная аннотация — Тут.

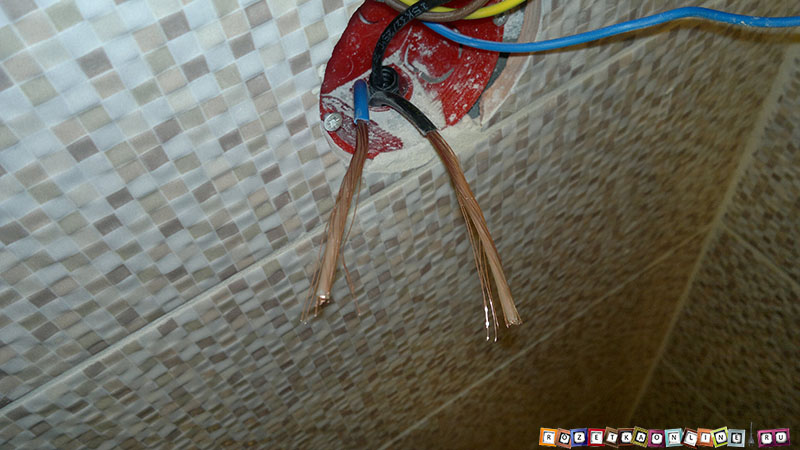

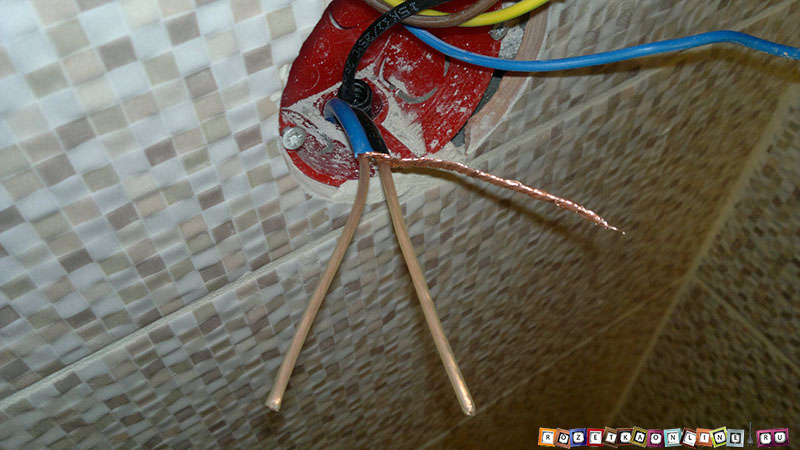

2.1. Для этого отрезаем по длине (60мм — 80мм) и снимаем изоляцию с проводов , идущих от нагревательного кабеля.
2.2. Для большего удобства нужно скрутить жилы экрана между собой , как показано на изображении ниже

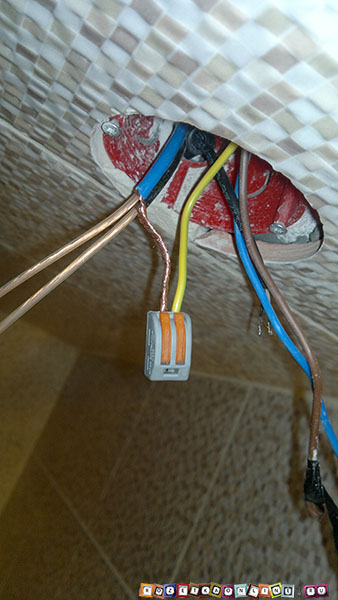

2.3. Соединяем, при помощи клеммника экраны концов нагревательного кабеля , с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.
Для соединения комфортно применять клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.
3. Подготавливаем терморегулятор к установке.

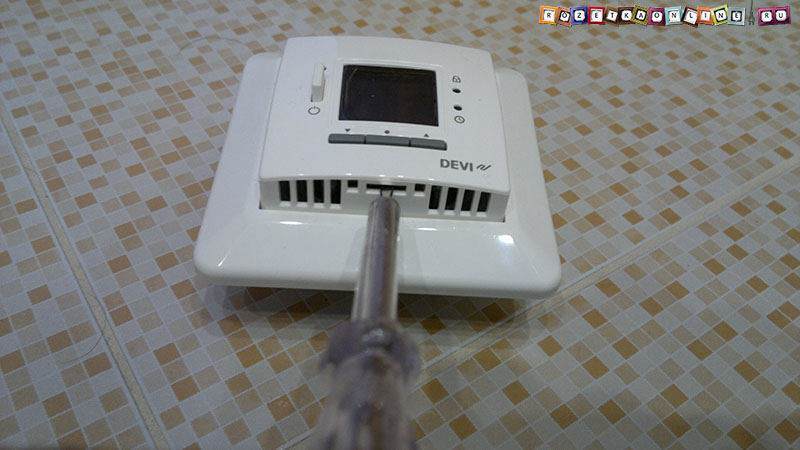

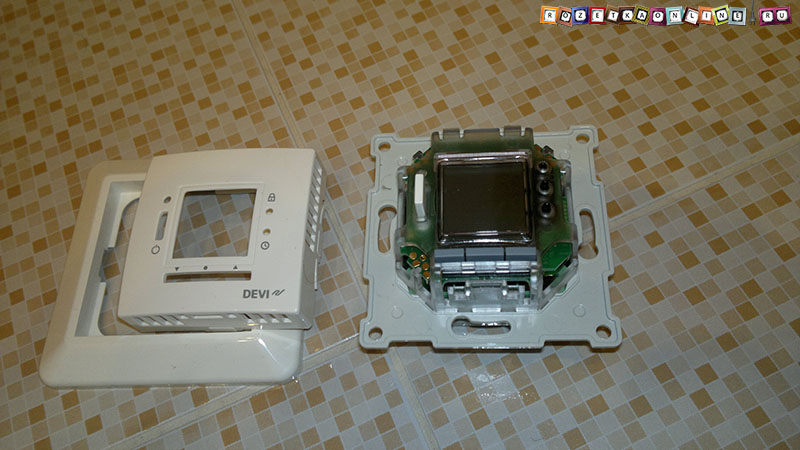

Снимаем лицевую панель с рамкой. Для этого нужно поместить прямую отвертку в паз в нижней части лицевой панели и нажать, как показано на изображении ниже.
После этого щелкнет фиксатор, а лицевая панель подастся вперед, и вы можете с легкостью разобрать терморегулятор, на составные части.

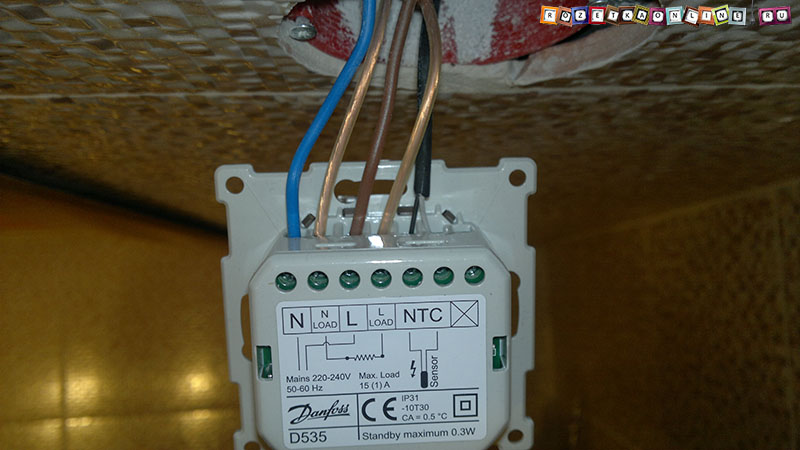

4. Подключаем провода к терморегулятору.
Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) нужных при подключении терморегулятора. После этого, зажимаем их в соответственных клеммах, по схеме установки.
5. Подгибаем провода за терморегулятор .
Так-как при подключении теплого пола к терморегулятору применяется огромное количество проводов, для удачной установки его в подрозетник они должны быть аккуратненько уложены и в предстоящем не препятствовать монтажу.

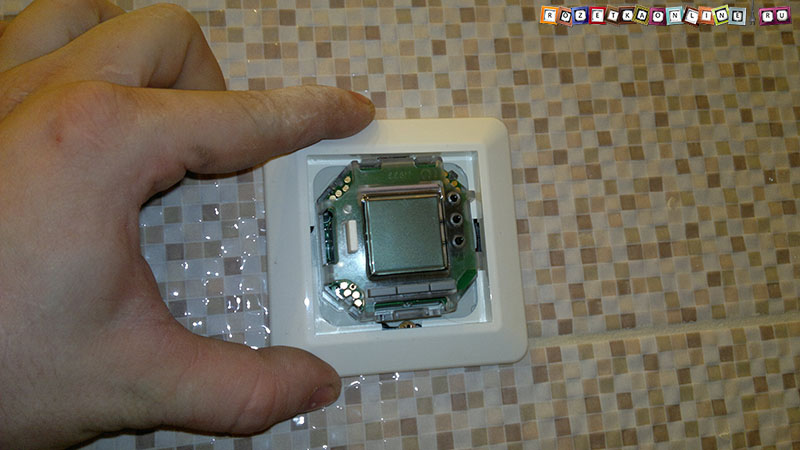

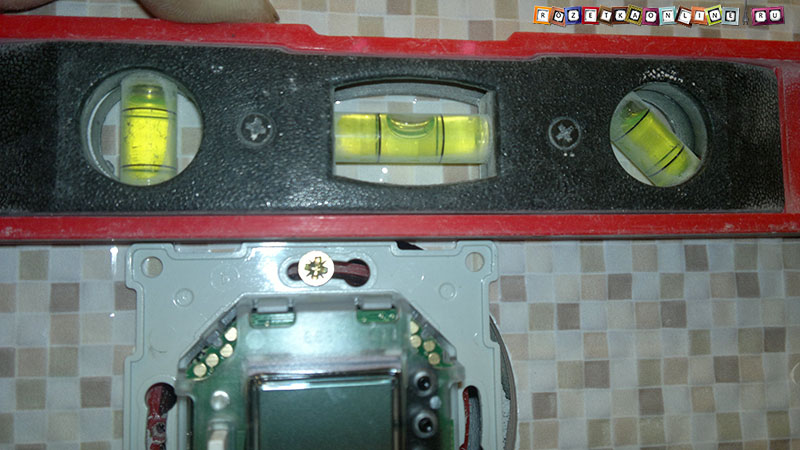

6. Выставляем по уровню и закрепляем механизм терморегулятора в подрозетнике.
7. Устанавливаем рамку .
8. Защелкиваем лицевую панель.
Для этого вставляем её в место посадки и аккуратненько, до щелчка, надавливаем. После фиксации, лицевая панель так же держит собой декоративную рамку.

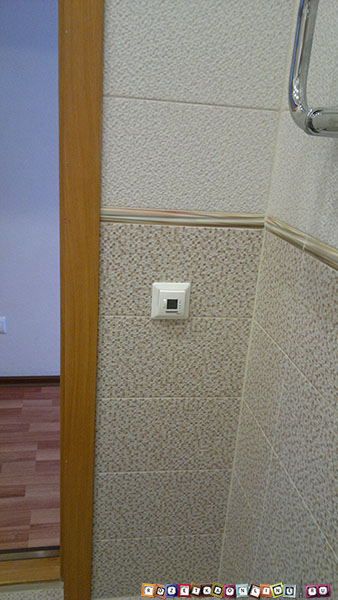

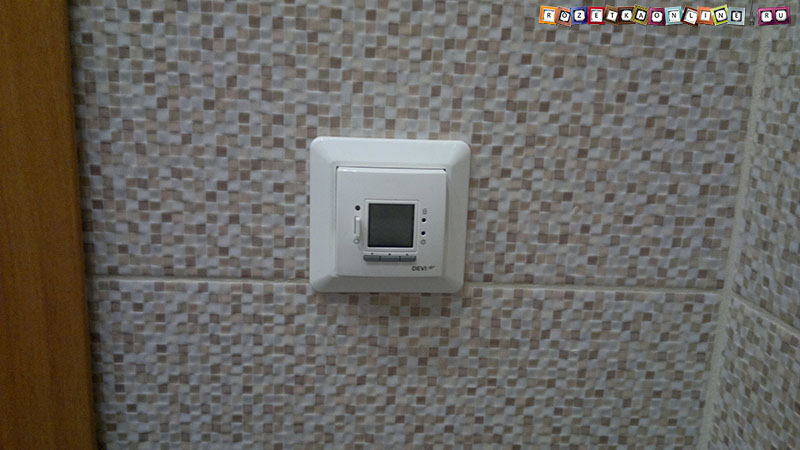

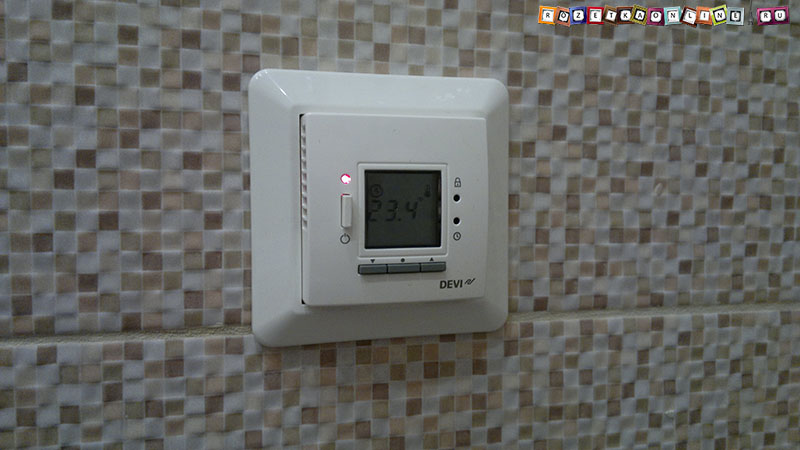

Сейчас можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого жмем на кнопку включения (с левой стороны терморегулятора), после этого должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.
На этом установка завершена. Только не ожидайте моментального нагрева поверхности пола, в свой стандартный режим работы теплый пол, присоединенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.
Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментах к статье, попытаемся для вас посодействовать!
