Как подключить терморегулятор теплого пола

Для подогрева жилья люди применяют разные методы, самым современным из которых является "тёплый пол". Эта система обеспечивает равномерный прогрев помещения по высоте и отсутствие сквозняков. Её можно устанавливать под хоть какими напольными покрытиями, в том числе под ламинатом и кафелем.

Но для подогрева помещения недостаточно смонтировать нагреватели. Для поддержания неизменной температуры в помещении при конфигурациях погоды на улице нужна установка терморегулятора теплого пола. В этой статье рассказывается про особенности использования этого устройства, а так же как выполнить установка устройства своими руками.

Зачем нужен терморегулятор

Централизованная система подогрева дома отапливает помещение жаркой водой, температура которой определяется оператором котельной и не находится в зависимости от температуры воздуха в комнате.

Тем же недочетом владеют электрические и газовые котлы личного отопления, подключённые к системе тёплого пола, а так же электрический тёплый пол, который может нагреться до очень высочайшей температуры. При всем этом в комнате может стать очень горячо, а ходить с босыми ногами по полу будет нереально.

Для того дабы предупредить такую ситуацию нужна установка терморегулятора на теплый пол. Такое устройство включает и отключает нагрев помещения при достижении данной температуры поверхности, тем поддерживая комфорт в помещении.

В дополнение к этому устройству целесообразна установка датчика температуры воздуха, позволяющая создавать более точную регулировку системы отопления. Это в особенности принципиально, если пол является главным либо единственным источником тепла в помещении.

Где установить терморегулятор теплого пола

Регулятор температуры тёплого пола подключается к выносному датчику, потому установка терморегулятора теплого пола вероятна в любом комфортном месте. В большинстве случаев она делается в одном ряду с розетками и выключателями и запирается общей рамкой. Такое размещение комфортно для регулировки и не нарушает дизайн помещения.

Есть так же определённые правила размещения датчика:

• Его нельзя располагать под мебелью либо коврами. В этих местах пол прогревается резвее всего.
• Датчик располагается между нагревателями. При его расположении в местах, где они отсутствуют, регулятор не будет отключать нагрев.

В ванной комнате устанавливается только датчик. Сам регулятор размещается снаружи. Допускается его установка в 3 зоне, на расстоянии более 0,6 метра от края ванны.

Высота установки терморегулятора для теплого пола особенного значения не имеет, главное, дабы этим приспособлением было комфортно воспользоваться. В большинстве случаев устройство устанавливается в одном блоке с розетками, это упрощает установка, подключение и улучшает дизайн помещения.

Обычно терморегулятор настраивается один раз, потому он может размещаться вкупе с розетками, смонтированными по европейскому эталону на уровне 30 см от пола, но может устанавливаться вкупе с выключателем на высоте 90 см.

Друзья также смотрите видео что делать если не работает теплый пол? И почему не следует выкидывать регулятор температуры:

При установке комнатного термостата со интегрированным датчиком для более четкого поддержания температуры воздуха. Такое размещение упрощает установка и подключение системы тёплого пола. В данном случае регуляторы инсталлируются на одной из внутренних стенок на высоте 1,5 метров от пола. При желании эти приборы можно собрать в одном блоке с выключателями освещения.

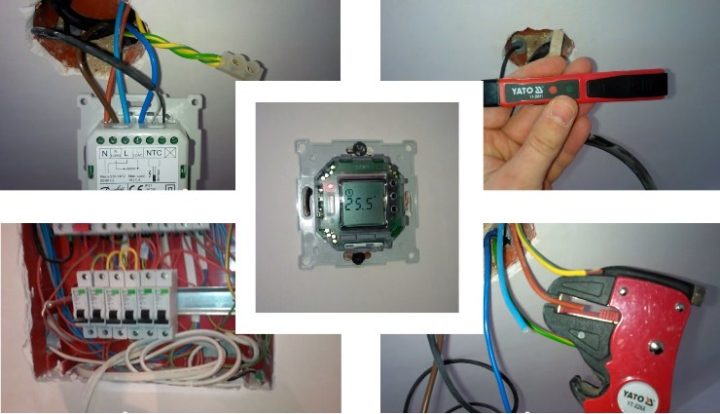

Как установить терморегулятор своими руками

При наличии малых познаний электротехники и опыта ремонта домашней проводки установка терморегулятора теплого пола вероятна без помощи других. Эти работы производятся в определённой последовательности.

Предварительные работы

Основной задачей при монтаже регулятора температуры является соединение устройства с датчиком, находящимся в полу и с нагревателями тёплого пола. Потому перед тем, как установить терморегулятор теплого пола, нужно выполнить штробу от монтажной коробки до термодатчика.

Она прокладывается вертикально до пола, дальше провод укладывается в гофрированной трубе в стяжке. Потому до работ измеряется расстояние до датчика по полу и стенке для приобретения нужного количества провода и участка, находящегося в полу, для определения длины гофры. Её размер может быть хоть каким, но хорошим является поперечник 16 мм.

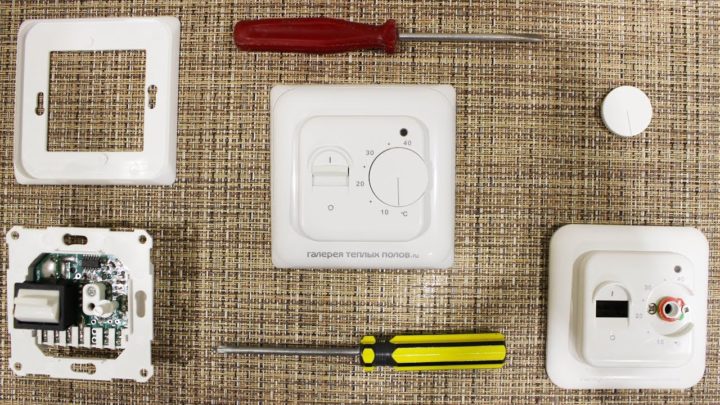

Установка терморегулятора и прокладка кабеля

Большая часть терморегуляторов для тёплого пола созданы для установки в обыденные монтажные коробки (подрозетники) аналогично розеткам и выключателям. После установки эти устройства запираются общей рамкой.

Так как система тёплого пола устанавливается только при постройке либо полном ремонте дома, то выдалбывание дополнительных установочных отверстий и штроб не является серьёзной неувязкой.

Приборы для внешней установки применяются в главном в древесных домах.

Согласно ПУЭ п.7.1.38 к внутренней проводке в таких сооружениях предъявляются очень высочайшие требования, потому трубы для проводов прокладывается при постройке строения.

Если возникает необходимость установки дополнительных устройств, то они устанавливаются открытым методом, а провода прокладываются в гофрированных трубах либо кабель-каналах. Крепление устройств делается шурупами либо пластмассовыми дюбелями, которые идут в комплекте с регулятором.

Самым пользующимся популярностью методом монтажа терморегулятора в кирпичных и бетонных зданиях является установка в монтажную коробку и укладка проводов в штробах. Для этого необходимо коронкой Ø60 мм выдолбить отверстие глубиной 40 мм.

При отсутствии коронки нужно перфоратором либо ударной дрелью сверлом Ø6-8 мм высверлить контур отверстия, после этого с помощью зубила и молотка вышибить внутреннюю часть углубления.

После высверливания отверстия для регулятора нужно проштробить канавки для кабелей.

При мощности нагревателей до 1 кВт может быть подключение питания от примыкающей розетки и нужна только штроба для нагревателя и подключения нагревателей, при большей мощности регулятор подключается отдельным проводом, который допускается уложить в общую штробу с остальными кабелями.

Если устройство устанавливается раздельно от других электроприборов, то нужна так же отдельная штроба для подключения питания.

Подача напряжения к терморегулятору и питание нагревателей осуществляется трёхжильным кабелем, сечение которого находится в зависимости от мощности нагревателей. Если система тёплого пола является главным либо единственным методом отопления, то сечение кабеля может достигать 16-25 мм².

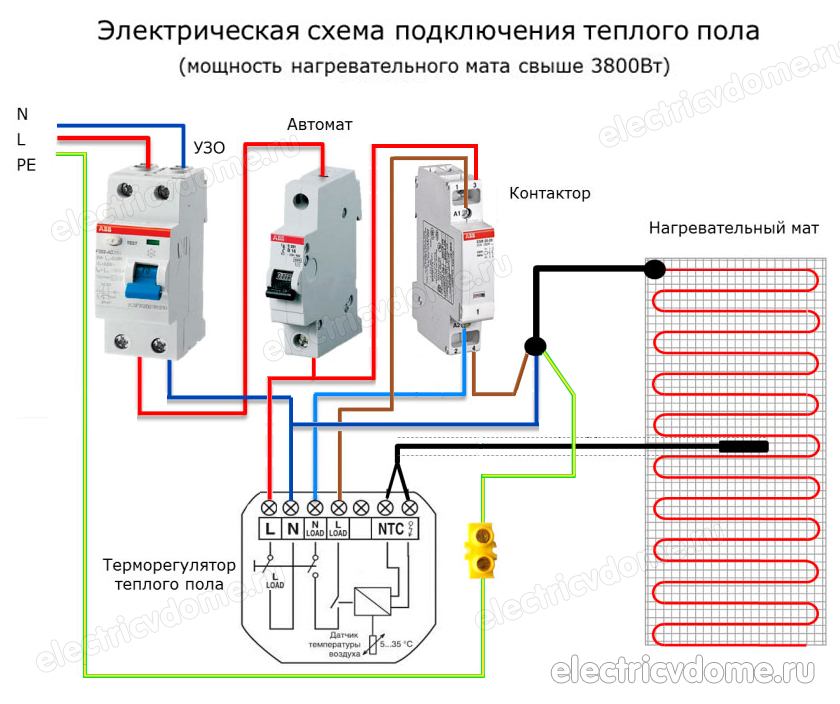

Если мощность нагревательных элеменотов не превосходит 5 кВт для подключения теплого пола к сети применяют медный кабель сечением 2.5 мм².

Подключение датчика делается проводом, идущим в комплекте с регулятором.

Подключение от примыкающей розетки

Одним из самых распространённых решений, где установить терморегулятор теплого пола, является установка устройства вблизи с имеющейся розеткой.

Это в особенности комфортно, если тёплый пол устанавливается в дополнение к электроконвекторам либо радиаторам водяного отопления. Для этого нужно:

1. 1. отключить питание установленных устройств;
2. 2. демонтировать розетки и выключатели;
3. 3. вырубить отверстие для дополнительной монтажной коробки;
4. 4. проштробить стенку для подключения нагревателей и датчика;
5. 5. установить и закрепить алебастром либо финальной шпаклёвкой новейшую коробку и, по мере надобности, поменять вблизи расположенную;
6. 6. снутри коробок проложить кабель для подачи питания от розетки к терморегулятору;
7. 7. установить и подключить ранее снятые розетки и выключатели;
8. 8. установить и подключить регулятор;
9. 9. закрыть все приборы общей рамкой.

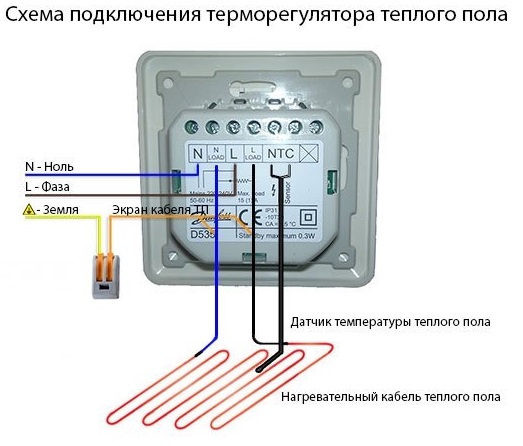

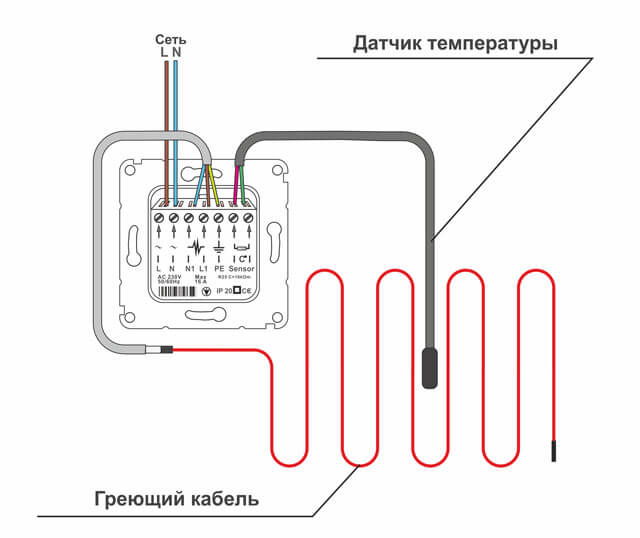

Как подключить терморегулятор для теплого пола

Подключение терморегулятора к сети делается согласно имеющихся на клеммах обозначений и цветовой маркировки изоляции подходящего и отходящего кабелей:

• L (Line) — фаза . Изоляция этого провода имеет чёрную либо коричневую расцветку.
• N (Neutral) — нейтраль . Оболочка этого провода окрашивается в синий либо голубой цвет.
• РЕ (Protective Earthing) — заземление. Этот провод окрашен в продольные жёлтую и зелёную полосы.

Если в проводке отсутствует заземление, то допускается заместо трёхжильного применять двужильный кабель и не подключать клемму PE. В данном случае для защиты людей от поражения электрическим током нужно установить УЗО либо дифавтомат с током уставки 30 мА.

При колебании в корректности маркировки в розетке фазный провод определяется с помощью индикаторной отвёртки либо индикатора типа "Контакт", имеющего подобающую функцию.

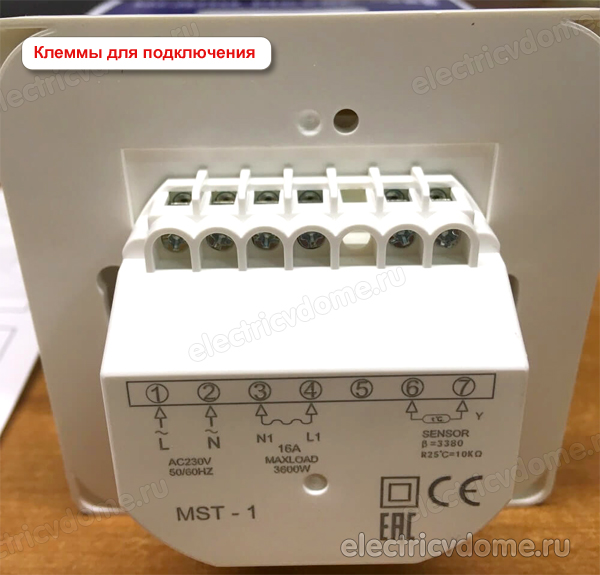

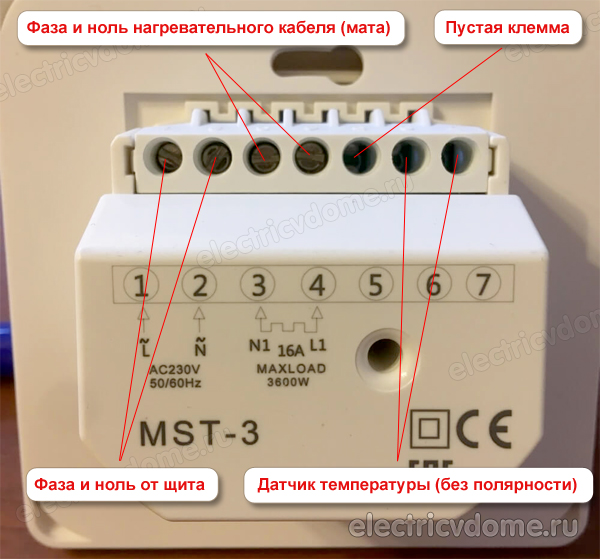

Клеммы в устройстве делятся на входящие и выходящие, так же имеющие маркировку:

• IN — вход либо сеть;
• OUT — выход либо нагреватель.

Если поменять подходящий и отходящий кабеля местами, то устройство не будет работать и подавать питание на нагреватель.

Датчик температуры подключается к подходящим клеммам, размещенным парой и имеющим маркировку "sensor".

Проверка работоспособности

Включение тёплого пола в работу допускается только после окончания укладки пола, но перед заливкой стяжки и укладкой полового покрытия нужно проверить работу системы.

Для этого нужно включить нагрев на мало вероятную температуру. Датчик при всем этом нужно поместить вблизи с нагревателями, а для более чёткой работы его можно накрыть теплоизолирующим материалом либо просто старенькой курткой либо одеялом.

Существует несколько методов найти включение и отключение нагрева:

• наличие и отсутствие напряжения на клеммах;
• нагрев и остывание нагревателей;
• включение и отключение механического регулятора происходит с тихим щелчком;
• при наличии во вводном щитке реле контроля напряжения с индикацией силы тока либо амперметра при нагреве на табло возникает значение потребляемого тока.

Видео как установить регулятор своими руками

После окончания отделочных работ делается окончательная настройка системы — определение хотимого нагрева пола и температуры воздуха в помещении.

Работы по монтажу и подключению терморегулятора тёплого пола может выполнить хоть какой опытнейший домашний мастер, но если есть сомнения в корректности производства монтажа, то лучше пригласить проф электромонтажника.

Утраты из-за неверного подключения возможно окажутся больше, чем экономия на оплате его труда.

Как подключить теплый пол к терморегулятору: пошаговый метод и опции

В последние годы установка теплого пола получает все огромную популярность. Такую систему можно смонтировать под разными напольными покрытиями. Обогрев пола может стать и главным видом отопления, и дополнительным источником тепла. А для поддержки требуемой температуры и обеспечения экономичности работы системы, нужна подключение теплого пола к терморегулятору. Процесс довольно прост, его полностью можно выполнить без помощи других без помощи профессионалов. Главное – разобраться в аннотации и технологии подключения.

Функции терморегулятора

Независимо от разновидности системы теплого пола, такие методы подогрева служат восхитительной кандидатурой централизованному отоплению. Но их цена достаточно высока, ну и расход электричества большой. Вот поэтому подключение терморегулятора является неотклонимым условием использования. Нет смысла устанавливать таковой дорогой теплый пол без регулятора.

Терморегулятор делает ряд принципиальных задач, а конкретно:

• При наличии датчика контроля нагрева воздуха в комнате устройство будет включать либо отключать теплый пол по мере конфигурации его температуры. Основное достоинство такового решения в том, что термостат повсевременно сохраняет требуемый температурный режим в доме. Если датчик регулятора держит под контролем степень нагревания частей системы, то отключение осуществляется при их достаточном нагреве, а включение отопления – в случае их остывания.
• Экономия электроэнергии. За счет деяния терморегулятора отопительная система не будет работать безпрерывно. Во время ее отключения экономится электричество, что существенно понижает расходы на эксплуатацию системы. При выборе подходящего регулятора для пола лучше дать предпочтение устройствам с таймером. Это даст возможность юзеру устанавливать требуемую температуру и держать под контролем работу отопления даже при отсутствии в помещении людей.
• Предупреждается перегорание деталей системы. Так как терморегулятор держит под контролем нагрев частей отопления и впору отключает их, перегорание стопроцентно исключается. Это наращивает срок службы теплого пола и обеспечивает неопасное состояние жилья и домочадцев.

Внимание! На рынке представлены многозональные терморегуляторы, которые в состоянии регулировать работу теплого пола сразу в нескольких комнатах квартиры либо дома. Невзирая на высшую цена устройств, они числятся более прибыльными и комфортными в эксплуатации.

Фактически все терморегуляторы подходят для разных видов систем. Также есть возможность сходу подобрать теплый пол, в набор которого заходит соответственный термостат и контроллер.

Существует несколько разновидностей терморегуляторов, они все отличаются по механизму работы и числу управляющих каналов. Зависимо от принципа деяния выделяют:

• механические;
• программные;
• цифровые.

С учетом числа управляющих каналов:

• с 2-мя зонами – работают сразу на 2-ух участках отопления;
• одноканальные – регулируют один датчик.

Также зависимо от способа установки различают интегрированные либо стенные терморегуляторы.

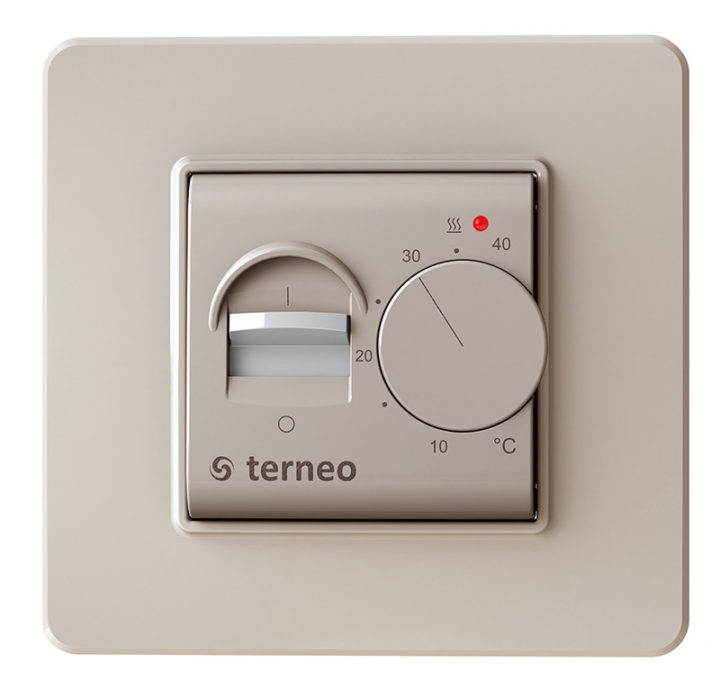

Механический

Более обычное устройство по доступной стоимости. Оснащается радиальным выключателем на наружной стороне устройства. Дабы настроить режим работы, выключатель необходимо повернуть по часовой стрелке. Механические приборы могут оснащаться сходу несколькими видами регулировки. В таком случае отключение и включение устройства будет ручным, а не автоматическим.

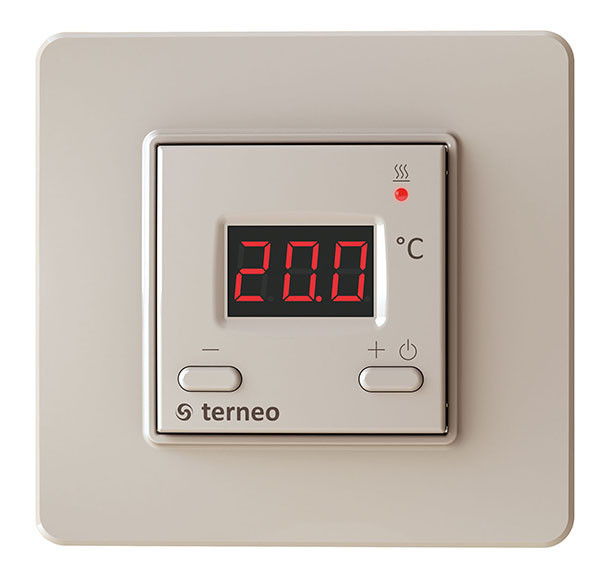

Цифровой

Данный терморегулятор более современный. Он может производить контроль температур с наибольшей точностью. Бывают устройства встроенного либо затратного типа монтажа. Некоторые изделия оснащаются сенсорной панелью, а другие – клавишами управления.

Благодаря присутствию электронного монитора, удается устанавливать четкий температурный режим работы напольного отопления. Также подключение этого терморегулятора обеспечивает несколько нужных функций: автоматическое выключение при достаточном нагреве, возможность монтажа отдельного питания для экономии расхода электричества.

Программируемый

Этот тип имеет самую высшую эффективность работы, а минусом считается высочайшая цена. Встраиваемые терморегуляторы могут иметь малогабаритные габариты, а стенные панели оснащаются сенсорным управлением. За счет внедрения электронной системы удается делать четкое программирование уровня температур и устанавливать таймер включения либо выключения системы. Все данные работы теплого пола будут отражены на лицевой панели. Таковой механизм работы позволяет сберегать потребляемую электроэнергию.

Комбинированный

Таковой регуляторный блок соединяет внутри себя функции механического и автоматического устройства. Включение осуществляется ручным методом. Устройство обустроено дистанционным пультом, что дает возможность не устанавливать термостат на стенку и не портить общий интерьер комнаты.

Какой терморегулятор избрать

Если нужно подобрать регулятор для подключения к теплому полу в небольшом помещении, например, в санузле либо на кухне, то можно тормознуть на механическом устройстве. Обычно для прогрева таковой комнаты не нужна огромное количество электроэнергии, а скорость подогрева будет высочайшей. Делать программирование температур и времени работы в таких помещениях просто нецелесообразно.

Если комната просторная, то для ее прогревания нужен больший ресурс электричества, тут регулировка температур будет важной. Включать теплый пол можно в тех случаях, когда в помещении пребывают домочадцы. В этой ситуации лучше применять программные и цифровые термостаты. Даже с учетом их высочайшей цены в предстоящем эти средства окупятся экономией электроэнергии.

Совет! Следует уделять свое внимание на мощность устройства. Если находится риск превышения уровня допустимой мощности, то лучше подключить программированную разновидность.

Общие принципы подключения терморегуляторов к теплому полу

Терморегулятор необходимо ставить и подключать после монтажа теплого пола и тестирования его работы. Перед подключением следует заблаговременно отключить подачу питания в доме на автомате. До установки система уже встроена, имеются все главные провода, также есть провод от датчика – так именуемый холодный конец и кабель от электрического щитка. Обычно на приборе указывается схема подсоединения. Это позволяет обладателям делать подключение своими руками без помощи экспертов.

Выбор подходящего места установки терморегулятора

При стенном способе монтажа необходимо избрать место, где имеется открытый доступ для комфортабельного предстоящего настраивания и обслуживания термостата. Есть несколько советов, которые следует соблюдать, выбирая место для термостата:

• не устанавливать устройство вблизи с окном, где есть сквозняк и прямое попадание лучей солнца;
• не располагать на наружной стенке со стороны улицы;
• дистанция от терморегулятора до поверхности пола должна быть минимум 40 см;
• если в комнате, где подключается устройство, высочайшая влажность, то лучше установить регулятор в смежном помещении, так как такие устройства не имеют подабающей защиты от воды и воды.

Не считая того, на выбор места монтажа оказывает влияние длина кабеля датчика. Если терморегулятор является интегрированным, то в стенке необходимо предугадать нишу для него, где будет устанавливаться электрика. От сделанного углубления в стенке необходимо выполнить штробы, куда укладываются кабели. Их глубина должна соответствовать двойной ширине гофротрубы. В одной трубе укладывается провод силовой, а в другой – кабель терморегулятора.

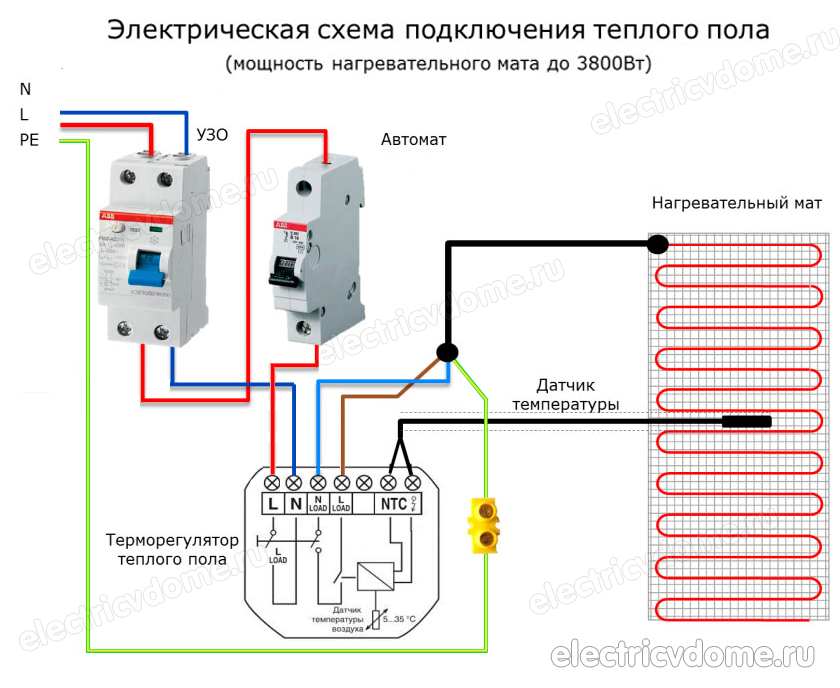

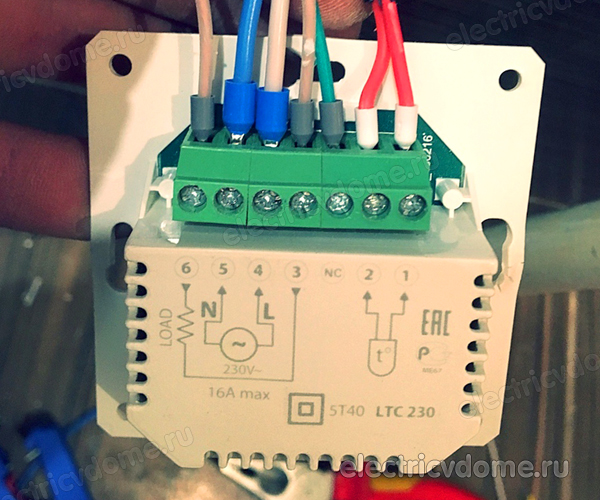

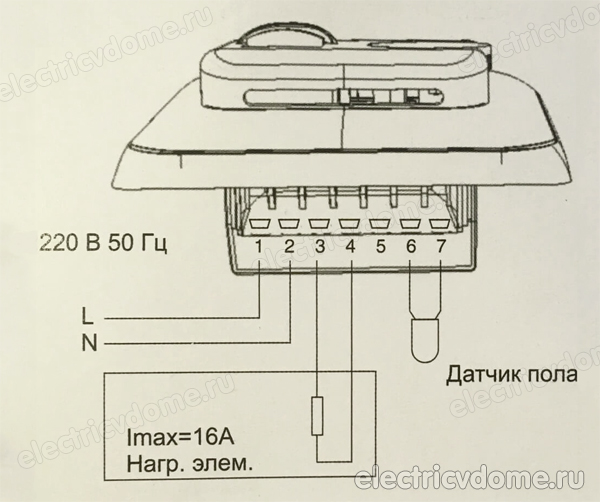

Схема подключения проводов к терморегулятору

Фактически все виды терморегуляторов имеют схожий принцип и последовательность подключения. Каждый устройство поставляется с аннотацией и схемой подсоединения. Снаружи терморегулятор – это короб квадратной формы с разводом проводов. На задней стороне должна быть нарисована схема подключения кабелей. Даже домашний мастер, не имеющий опыта, сумеет разобрать такую аннотацию, так как тут все клеммы нумеруются:

• для кабеля питания;
• для частей нагревания;
• для датчика теплого пола.

Встречаются устройства, в каких для подключения земли предназначена отдельная клемма в виде зелено-желтого кабеля. Современные модели с дистанционным пультом имеют еще одну клемму – для подключения требуемых каналов.

Опции

Нужные виды терморегуляторов владеют программируемыми модулями. Использование таких устройств позволяет задавать подходящую температуру теплого пола для определенного интервала времени. А присутствие сенсорного монитора упрощает эту задачку.

Настройка контроллера осуществляется довольно легко:

• сначала нужна включить питание кнопкой 0;
• сейчас можно установить температурный режим, меняя характеристики стрелками;
• когда температура понимается, будет светиться соответственный индикатор;
• установленный уровень тепла отображается на примыкающем индикаторе;
• питание отключается кнопкой выключения/включения.

Установка даты и времени

На панели регулятора имеется значок в виде книги. При его нажатии можно настраивать время и дату работы устройства. Для этого кнопку следует зажать и сразу включить кнопку ввысь, подождать несколько секунд. В итоге будет открыто меню, где устанавливается время, денек недели. Как будет избран подходящий вариант, его следует сохранить, нажав кнопку питания.

Регулировка нагрева по денькам и часам

Для программирования подогрева по датам и часам необходимо открыть меню. Сначала будут выбираться деньки недели. Для выбора требуемого денька следует переключать значения стрелками вниз либо ввысь. Так, можно настроить поначалу денек, потом время работы, а после установить показатель температур.

Опции сервисного меню

Дабы активировать меню сервиса, устройство выключается, потом применяются кнопки книги и включения. Средством сервисного меню осуществляется переключение датчиков, настраивание ограничений по температуре, регулируется степень подогрева. К тому же с его помощью можно выполнить сброс ранее установленных опций, если необходимо.

Детский режим

Дабы защитить экран от неосмотрительного детского нажатия, необходимо пользоваться функцией включения блокировки. Для этого следует сразу зажать две кнопки со стрелками вниз и ввысь, подождать несколько секунд. В итоге активизируется режим защиты от случайного нажатия.

Вероятные неисправности

В процессе использования юзер может столкнуться с обычными дефектами терморегулятора. Более нередкой поломкой считается отказ от включения – не зажигается контрольный индикатор либо не пылает экран полностью. В данном случае необходимо проверить подключение к питанию. Схема указывается на торцевой части терморегулятора. Напряжение должно находиться на соответственных клеммах – фазы и ноля. Если его нет, то неувязка не в самой системе теплого пола, а в проводах либо в распределительном щитке.

Если при наличии бесперебойного питания все равно не зажигается экран и индикация, то, вероятнее всего, терморегулятор вышел из строя. Необходимо выслать его в сервисный центр на диагностику и ремонт.

Есть и другой вариант – регулятор зажегся, все кнопки включены, но устройство не выходит в рабочий режим. В таком случае можно установить более высшую температуру теплого пола, дабы его нагрев был выше текущей комнатной температуры.

Таким макаром, подключение терморегулятора для теплого пола не имеет особенных сложностей. Вопросы могут появиться с подсоединением проводов, но это просто решается, так как на корпусе устройства указывается схема подключения. Если верно соблюдать аннотацию от производителя и советы экспертов, то можно без заморочек подключить термостат и услаждаться регулируемой работой водяного либо электрического теплого пола.
