Как подключить терморегулятор к инфракрасному обогревателю

Сейчас большой популярностью пользуются инфракрасные обогреватели. Они отличаются методом установки, особенностями эксплуатации и ценой. Но их механизм работы идентичен. Это довольно экономные электрические приборы, используемые для отопления разных помещений.

Дабы понизить расход электроэнергии и иметь возможность держать под контролем температуру нагрева в помещении, используются разные терморегуляторы. В продаже представлено огромное количество моделей подобного оборудования. Как подключить терморегулятор к инфракрасному обогревателю , будет тщательно рассмотрено в статье.

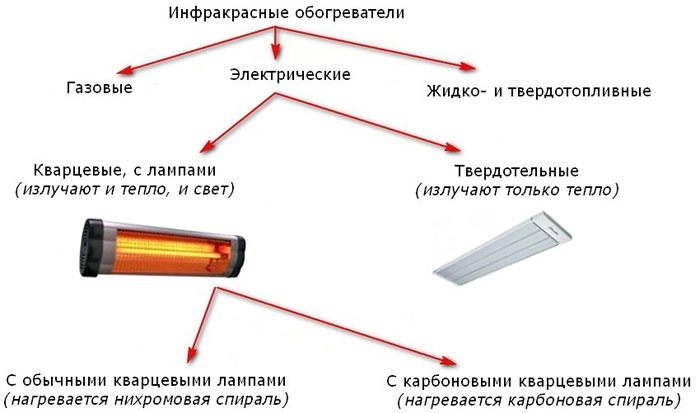

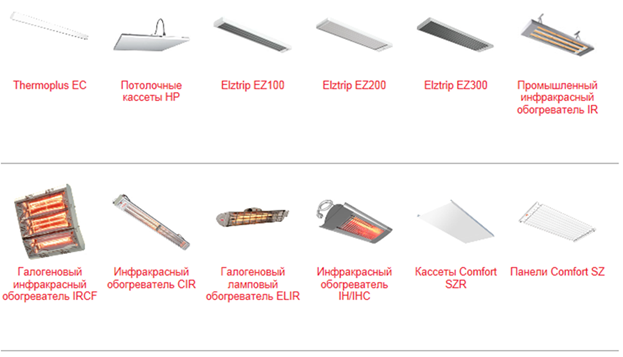

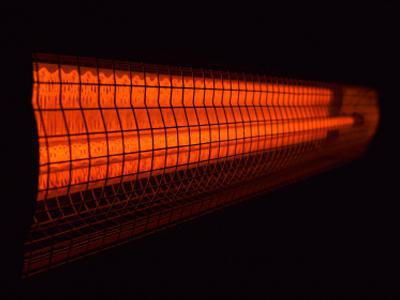

Разновидности инфракрасных обогревателей

Сейчас инфракрасные отопительные приборы пользуются высочайшим спросом. Это действенное оборудование, которое способно стремительно подогреть помещение до требуемой температуры. Принцип их работы прост. Выделяемые обогревателем лучи идентичны с теплом от солнца. Они нагревают предметы в помещении. При всем этом воздух остается прохладным.

У многих покупателей схожих устройств появляется вопрос: для чего нужен блок управления нагревом, можно ли подключить инфракрасный обогреватель без терморегулятора? На теоретическом уровне представленное оборудование может работать без регулятора. Но при его включении в цепь можно создавать рациональные условия локального климата в помещении.

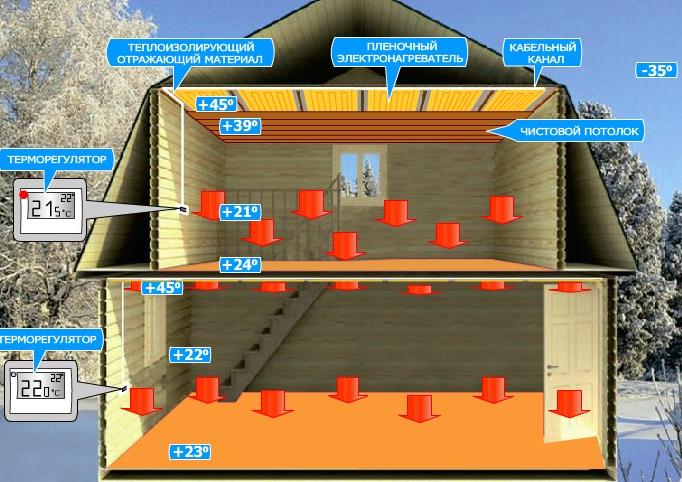

Инфракрасные обогреватели могут устанавливаться на стенки, потолок либо устанавливаться под напольное покрытие (инфракрасная пленка). Любая из представленных разновидностей имеет свои особенности. Но общий принцип у них идентичен.

Для чего нужен терморегулятор?

Многие обладатели личной недвижимости слышали утверждение, что инфракрасные обогреватели отличаются высочайшими показателями энергоэффективности. Это позволяет уменьшить расходы на оплату электроэнергии и сделать при всем этом комфортабельные условия снутри помещения.

Но это утверждение будет не всегда справедливым. В большинстве случаев при обустройстве системы из инфракрасных обогревателей мастер делает припас мощности, который позволяет обеспечить высококачественное отопление даже в очень сильный мороз. Но когда на улице становится теплее, часть электроэнергии расходуется впустую. В данном случае обогреватель перманентно работает на полную мощность, потребляя заявленные производителем, к примеру, 2 кВт электроэнергии в час.

Дабы иметь возможность регулировать температуру в помещении, используются особые приборы. Огромным спросом пользуется продукция компаний Terneo, Devi, Ballu . Как подключить инфракрасный обогреватель к терморегулятору, обрисовывает аннотация производителя. При установке этого устройства можно сберегать до 30 % энергоресурсов.

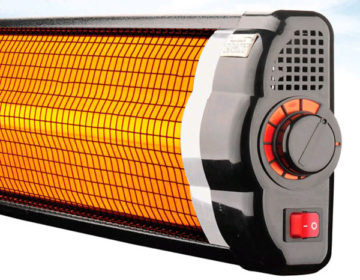

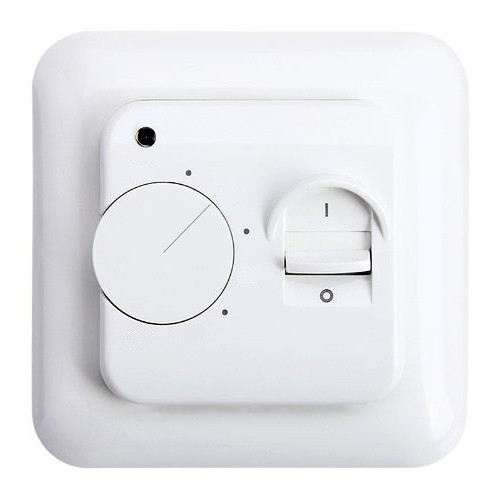

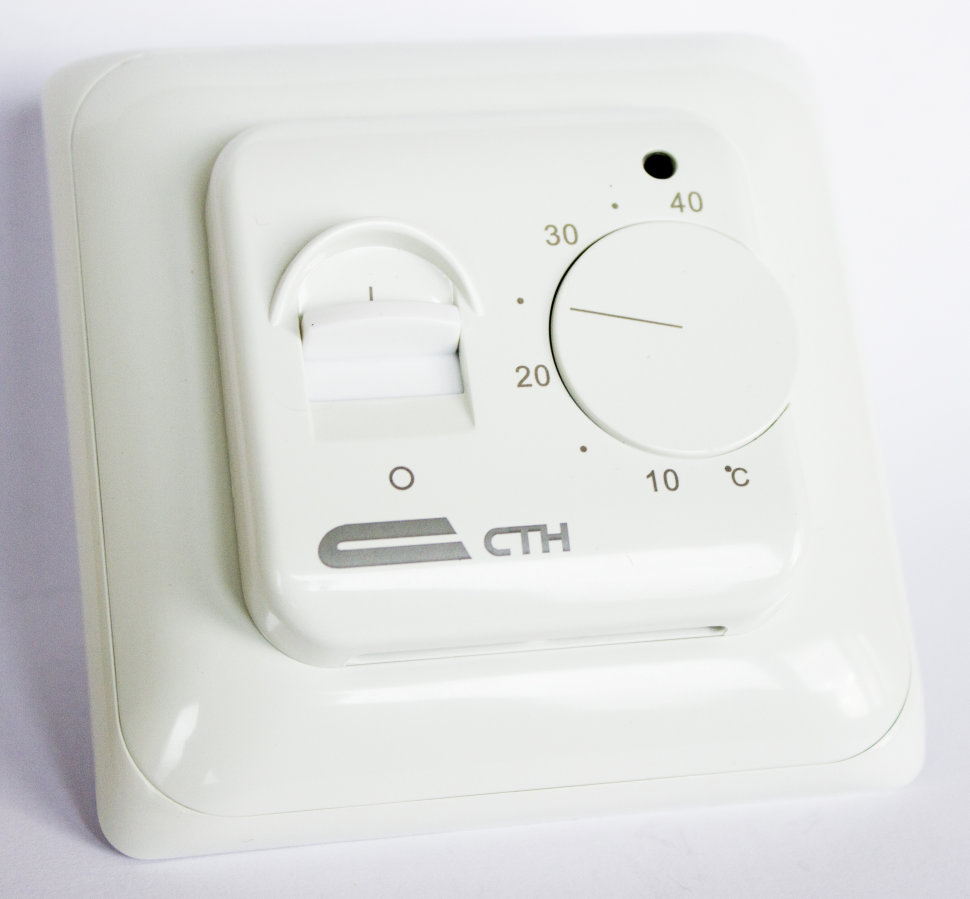

Механические терморегуляторы

Дабы осознать, как верно подключить инфракрасный обогреватель к терморегулятору, необходимо вдуматься в принцип устройства и работы представленного оборудования. Все терморегуляторы можно поделить на механические и электронные. 1-ый вариант имеет кнопку включения и выключения, колесико для опции температуры в помещении и световой индикатор.

Когда температура в помещении подымется до данного юзером уровня, механизм разъединит цепь. Электричество закончит поступать к обогревателю. Какое-то время он находится в отключенном состоянии. Как температура в помещении опустится на 1 ºС, терморегулятор опять включит инфракрасный обогреватель.

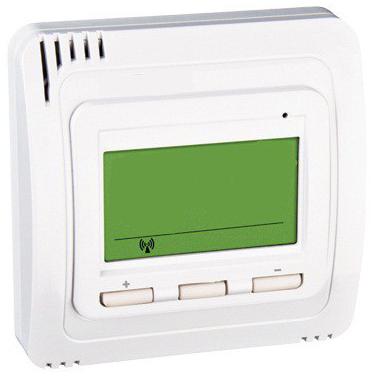

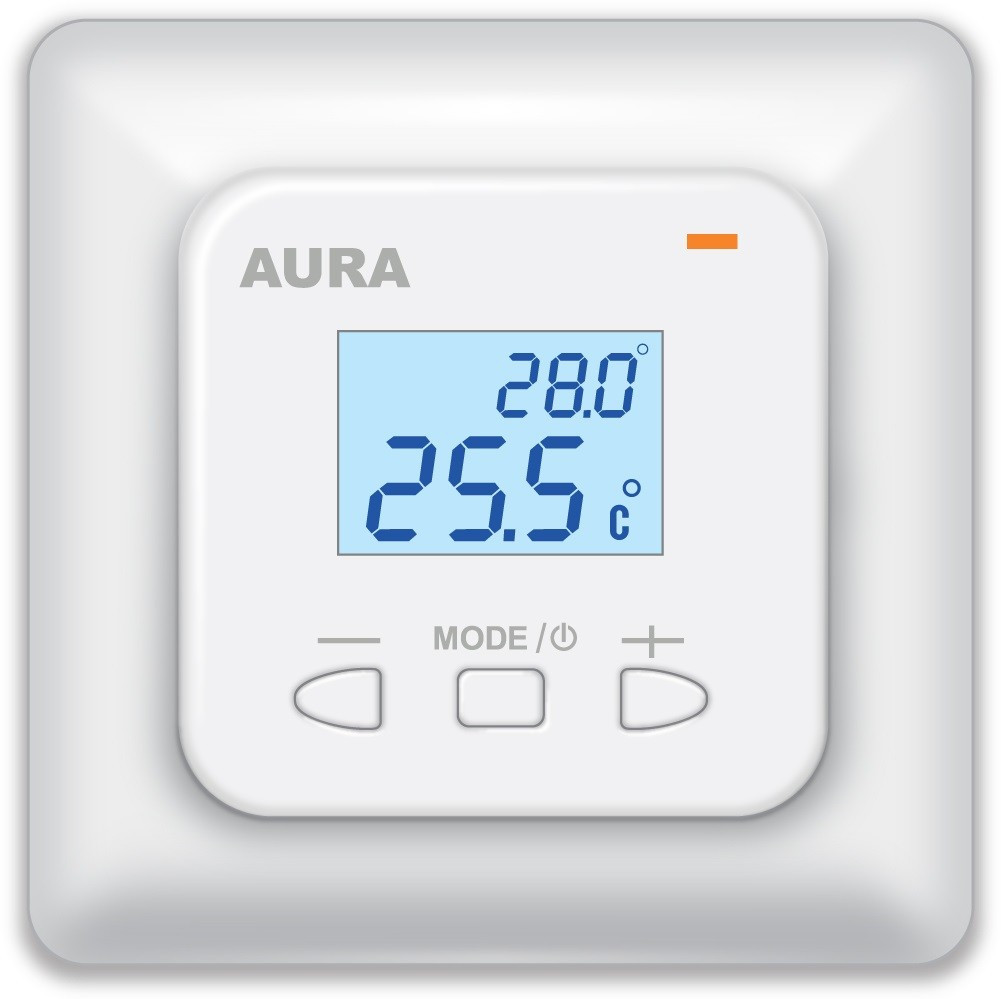

Электронный терморегулятор

Электронные приборы являются более сложным оборудованием. Они имеют экран, на который выводится вся нужная информация. Такие приборы могут быть программируемыми и непрограммируемыми.

В первом случае юзер может задать временные спектры, в которые нагрев в помещении будет животрепещущим. Когда же все домашние уходят деньком по своим делам, терморегулятор поддерживает малый нагрев в помещении.

Особенности монтажа

Дабы осознать особенности проведения монтажа управляющего устройства, можно разглядеть для примера, как подключить терморегулятор «Балу» к инфракрасному обогревателю. Фактически все механические разновидности имеют схожий принцип установки.

Представленный терморегулятор рассчитан на критическую нагрузку 16 А (3,5 кВт). Это значит, что к нему можно подключить один либо несколько обогревателей, которые в сумме имеют номинальную мощность употребления до 3,5 кВт (а лучше еще меньше). В корпусе терморегулятора есть датчик. Он замеряет уровень нагрева в помещении.

Дабы устройство делал возложенные на него функции в полном объеме, нужно выполнить все советы производителя по установке. Терморегулятор необходимо устанавливать на расстоянии от пола 1,5 м. При всем этом под него необходимо подсунуть слой утеплительного материала. Воспрещается закрывать устройство шторами, мебелью и иными предметами, которые затрудняют поступление воздуха к регулятору.

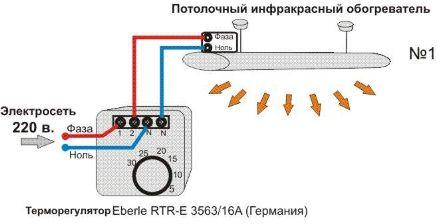

Схема подключения

Рассматривая, как подключить инфракрасный обогреватель через терморегулятор, следует сказать, что он может работать от розетки. Для этого данные объекты соединяют последовательно. Терморегулятор в большинстве случаев устанавливают вблизи с розеткой. От нее будет отходить провод, который должен выдерживать суммарную нагрузку обогревателей полосы.

Необходимо подчеркнуть, что при эксплуатации розетки нужно кропотливо просчитать суммарную мощность, потребляемую инфракрасным устройством. Если она добивается 2 кВт, другие устройства нельзя подключать к розетке. В данном случае лучше вести отдельную линию для подключения терморегулятора от центрального распределительного щитка.

Если же инфракрасные обогреватели имеют суммарную номинальную мощность до 1,5 кВт, устройство для управления нагревом устанавливают от розетки. Он имеет с оборотной стороны 4 клеммы. Две из них созданы для подключения проводов от сети («фаза» и «ноль»), а две другие – для проводов обогревателя.

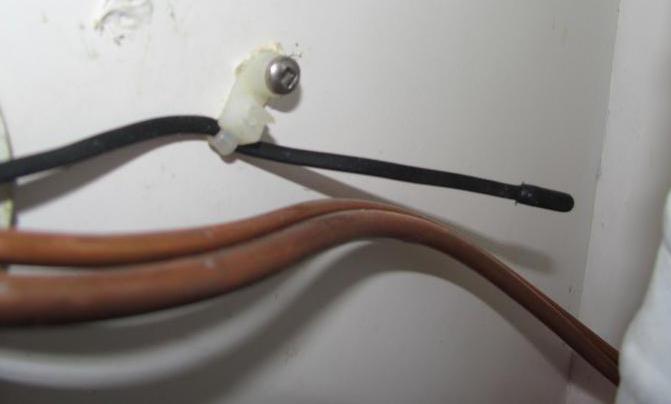

Модель с выносным датчиком

Вышеперечисленные советы посодействуют осознать, как подключить потолочный инфракрасный обогреватель к терморегулятору . Этот принцип также применяется фактически для всех устройств, которые установлены на стенках либо потолке. Но с инфракрасным обогревателем, который находится в полу, дело обстоит по другому.

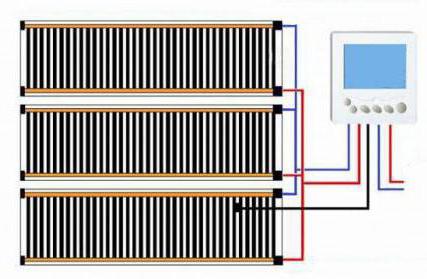

В данном случае под ламинат либо линолеум укладывают специальную нагревательную пленку. Эта система именуется «теплый пол». Она является эффективнее, чем стенные либо потолочные обогреватели. Дабы держать под контролем ее нагрев, в большинстве случаев используют терморегуляторы с выносным датчиком.

В данном случае от устройства будет отходить очередной провод. На его конце будет установлен маленькой датчик замера температуры. Его нужно смонтировать конкретно вблизи с пленкой в полу. Для помещений со средней и маленький площадью инфракрасный теплый пол можно подключать от розетки. Его мощность изредка превосходит 1,5 кВт.

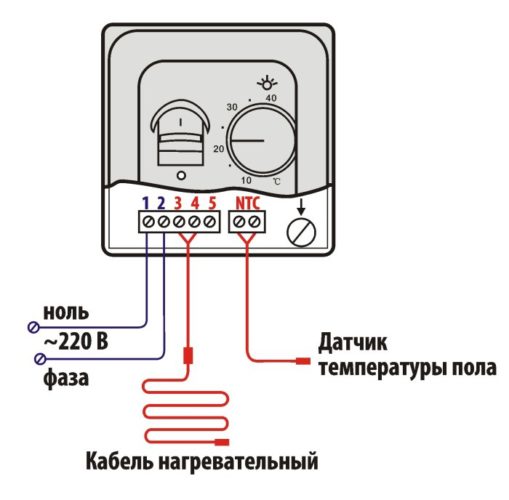

Схема терморегулятора с выносным датчиком

Изучая, как подключить терморегулятор к инфракрасному обогревателю , нужно учитывать несколько аспектов при монтаже модели с выносным датчиком. С оборотной стороны такового устройства будет уже не 4, а 6 клемм. В данном случае установка терморегулятора может быть выполнена на уровне не ниже 0,5 м от пола.

Под конструкцию терморегулятора не будет нужно подкладывать утеплительный материал. Застыл температуры будет производиться конкретно в области пола. Как и в прошлом варианте устройств без выносного датчика, 2 клеммы созданы для подключения «фазы» и «нуля» от электрической сети.

Еще две клеммы созданы для подведения проводов от инфракрасного теплого пола. Еще две дополнительные клеммы необходимы для подсоединения проводов датчика. При всем этом полярность можно не соблюдать. При подключении других проводов будет нужно подсоединить каждый провод в соответственное гнездо.

Некоторые аспекты

Рассматривая технологию, как подключить терморегулятор к инфракрасному обогревателю , следует направить внимание еще на несколько аспектов. При желании модели управляющих устройств с выносным датчиком можно устанавливать и в помещении с стенными либо потолочными отопительными устройствами. В данном случае можно вынести замеряющее устройство в подходящее место в комнате. При всем этом терморегулятор можно будет скрыть за шторами. При всем этом контроль температуры будет проводиться вернее, поточнее, чем при установке устройства со интегрированным в корпусе датчиком.

Также необходимо подчеркнуть, что в продаже представлены как затратные, так и врезные модели терморегуляторов. Для тех, кто не желает высверливать отверстие для подрозетника, рекомендуется получать 1-ый тип устройств. Правда, такие терморегуляторы смотрятся массивнее. Они высятся над поверхностью стенки.

Большей эстетичностью известны врезные терморегуляторы. В случае установки устройства вблизи с розеткой будет нужно отключить питание полосы и просверлить вблизи с ней очередное отверстие размером с подрозетник.

Рассмотрев, как подключить терморегулятор к инфракрасному обогревателю, можно без помощи других выполнить эту работу.

Что будет нужно для самостоятельной установки инфракрасных обогревателей: методы монтажа, советы, правила

На русском рынке набирают популярность инфракрасные обогреватели, придуманные еще в 1940 году. Что он из себя представляет? Стоит останавливать выбор на ИК устройств? Давайте разберемся в принципе его работы, также разглядим плюсы и минусы, поэтапный процесс установки.

Инфракрасный обогреватель на потолок и стенки: за и против

Дабы обусловится, стоит останавливать свой выбор на инфракрасных обогревателях, определим все «за» и «против», которые представлены в таблице:

Подробная аннотация по установке и подключению своими руками

Насладиться всеми перечисленными выше преимуществами можно только верно установив устройство. Работа проводится в 5 шагов и просит точного соблюдения аннотации.

Предварительный шаг

Для начала нужно с набором инструментов, дабы во время монтажа не пришлось отвлекаться. Непременно должны находиться:

1. Рулетка.
2. Пирометр.
3. Отвертка.
4. Шуроповерт.
5. Дрель (перфоратор).
6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стенке, потолке, с уклоном.

ИК с мощностью до 800 Вт устанавливают в жилых помещениях. Если идет речь об публичных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, дабы выдержать груз в границах 20-30 кг.

Нельзя устанавливать обогреватель вблизи с пожароопасными предметами

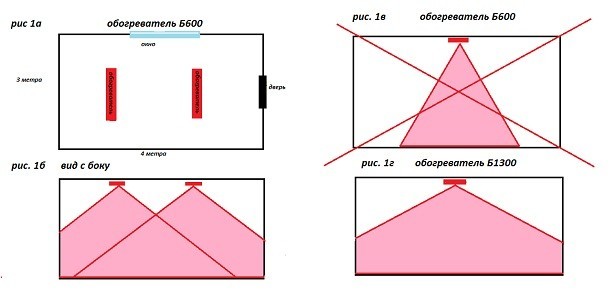

Место расположения и высота от пола

ИК советуют устанавливать вблизи с поверхностями, которые поглощают тепло. Отлично подходят дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании устройства обладатель получит малый эффект. проводка должна быть протянута по негорючему основанию.

От специфичности помещений почти во всем зависит место обогревателя. Существует лучшая схема для размещения ИК в домах. Смотрится она следующим образом:

1. Измерить самое холодное место, которое просит подогрева, может пирометр. В случае с установкой сходу нескольких обогревателей, он нужна непременно.
2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
3. Если установка высокотемпературного инфракрасного обогревателя проводится в публичных зданиях, кабинетах, то расстояние должно быть от 2 м.

Установка устройства

Установка можно воплотить без помощи других, не затратив на это ни копейки. Сложность состоит только в том, что нужна определенные умение и способности, также познания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

1. Найти высоту крепления от потолка и пола при помощи рулетки.
2. Закрутить болты либо просверлить отверстие дрелью (перфоратором), если стенка бетонная. Принципиально, дабы расстояние между точками крепления было одинаковым.
3. Воткнуть в просверленные отверстия дюбеля.

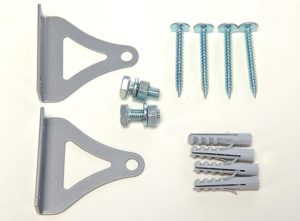

4. Установить крепеж.
5. Закрепить устройство в фиксирующие отверстия.

Конструкции различных обогревателей могут несущественно отличаться, потому не стоит игнорировать советы производителей.

Подключение к электросети

Для экономии энергии и комфортабельной температуры инфракрасный й обогреватель монтирует совместно с термостатом. Устройство автоматом выключает ИК, когда помещение греется до обозначенной температуры. Как воздух в помещение остывает, термостат включает ИК.

Подключение к сети вкупе с терморегулятором проходит в 4 шага:

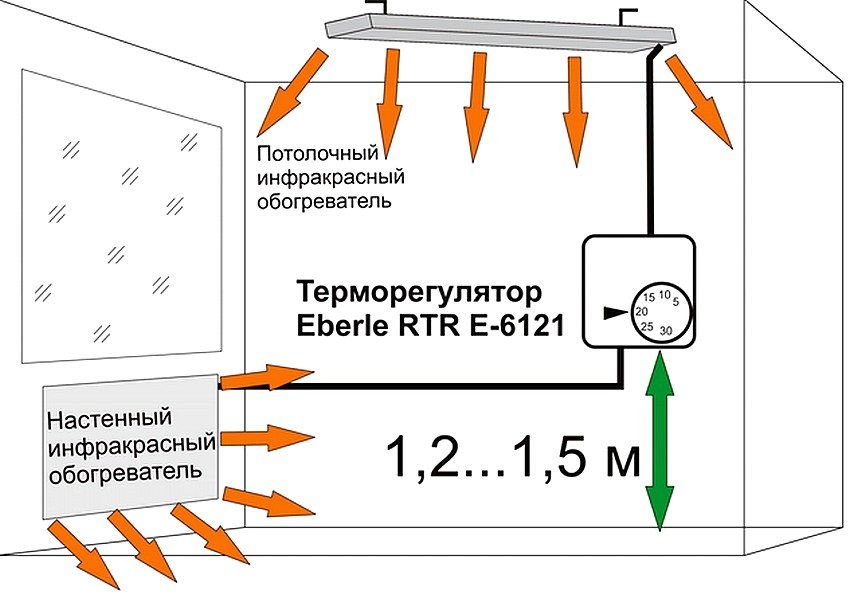

1. Укрепляют к стенке термостат на высоте 1,4 м от пола поблизости инфракрасного обогревателя.
2. Подбирают провод, устойчивый к огромным нагрузкам. Его нужно проложить снутри стенок и потолка от ИК к терморегулятору.
3. Провод маскируют штукатуркой либо особыми коробками.
4. Проводка нагревателя коммутируется параллельно главной полосы.

При установке обогревателей сходу в нескольких комнатах, 1-го термостата будет недостаточно. На каждую комнату нужно по одному устройству.

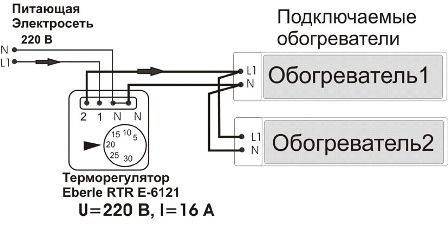

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких устройств до терморегулятора. Дальше термостат присоединяется к распределительной коробке.

Наилучшим вариантов считается создание отдельного автомата в распределительном щите. Это предупредит риск перегрузки.

Отличительные особенности монтажа газовых и электрических инфракрасных обогревателей – методы

Газовый ИК работает за счет сжиженного газа в баллончиках, который крепиться сзади устройства.

Минус заключается в необходимости впору закупать баллончики и устанавливать их в устройство.

Электрические обогреватели работают при помощи подключения к электросети.

Советы по установке потолочного устройства и главные ошибки

Для крепления и подвешивания обогревателя на потолок лучше использовать фурнитуру, которая идет в комплекте совместно с устройством.

Дабы в глаза не кидалась разводка кабеля, по стенке и потолку используют П-образный профиль.

Терморегулятор

При установке обладатели нередко совершают одну и ту же ошибку, запамятывая, что при монтаже сходу нескольких устройств в одном помещение нужно учесть суммарную мощность. Это относится к агрегатам, которые подключают к одному терморегулятору.

Пренебрежение к этому правилу выводит устройства из строя и сбоям в электросети.

Термостат рекомендуют устанавливать неподалеку от двери либо окна.

Как неопасно подключить в сеть

Для обеспечения безопасности можно позаботиться о заземлении устройства. Для этого желто-зеленый кабель подключается к соответственной клемме.

Стоимость монтажа

Установка электрического ИК обогревателя до 3 КВт обходится обладателю в 2500 рублей. Газовая модель выйдет на 3000 рублей.

Установка инфракрасного обогревателя является легким делом, с которым может совладать человек, разбирающийся в главных механизмах работы инструментов. Главное – уделить внимание мерам безопасности и строго следовать аннотации.

Как подключить терморегулятор к инфракрасному обогревателю

При наличии инфракрасного обогревателя термостат делает функции контроля данных температурных характеристик в течение определенного времени. С его помощью можно запланировать подготовительный прогрев помещения, минимизировать возможность появления пожара и сделать комфортабельную и уютную атмосферу в доме. Для этого довольно знать, как подключить терморегулятор к инфракрасному обогревателю.

Что собой представляет терморегулятор, предназначение, принцип деяния

В базе функционирования термостата цикличный процесс замыкания и размыкания электрической цепи. Регуляция локального климата по этому параметру базирована на посылаемых датчиком температуры сигналах. Разглядим этот процесс более детально:

• При достижении данного порога температуры увеличивается сопротивление внутреннего датчика.
• Терморегулятор размыкает электрическую цепь.
• При остывании датчика сопротивление вновь увеличивается.
• Терморегулятор вновь запускается, но уже не размыкает, а замыкает электроцепь.

Этот цикл длится данное время и позволяет гласить об автоматической установке температурного режима в помещении, оснащённом инфракрасным обогревателем. Его преимущество — в нагреве окружающих предметов, а термостат упрощает управление этим процессом.

Виды терморегуляторов

Невзирая на универсальный нрав принципа деяния терморегулятора, существует несколько классификаций для этих вспомогательных устройств, определяющих метод их подключения, управления и опции. Так, по механизму деяния термостаты можно поделить на два огромных вида:

• механические;
• электронные.

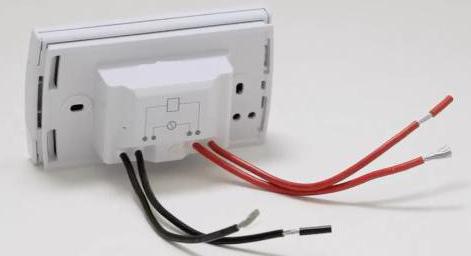

Механические терморегуляторы ординарны и надёжны

Надёжные и обыкновенные в управлении механические терморегуляторы напоминают по внешнему облику коробку из пластика с рычагом, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Снутри устройства находится чувствительная мембрана, нагрев либо остывание которой ложатся в базу климат-контроля. У популярности этих моделей есть свои предпосылки:

• схема подключения не просит особых умений и способностей, доступна даже новенькому;
• обычная конструкция является залогом долговечности;
• относительно низкая цена в сопоставлении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особенного подхода

Главные особенности электронных терморегуляторов заключаются в следующем:

• вывод инфы о настройках и происходящих процессах на экран монитора;
• необходимость электропитания;
• кнопочные либо сенсорные панели управления;
• возможность программирования погодных характеристик на денек или на всю неделю;
• дистанционное управление через мобильное приложение;
• подключение дополнительных погодных устройств (к примеру, пола с обогревом).

Для роста срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, также хлопотать об отсутствии сквозняков в помещении.

Варианты подключения

До того как приступать к подключению терморегулятора, нужно удостовериться в наличии подходящих для его работы критерий:

• мощность обогревателя не превосходит 3000 Вт;
• термостат будет установлен на достаточном удалении от устройства;
• на корпус терморегулятора не будут попадать солнечные лучи;
• влажность в комнатах соответствует норме.

Стандартная схема подключения термостата укладывается в рамки следующего метода:

1. Для инфракрасного обогревателя предугадывают розетку либо отдельную линию от щитка с личным автоматом.
2. Термостат будет размещаться между нагревательным устройством и питающим его устройством (электрощит или розетка) по типу последовательного подключения.
3. К входным клеммам терморегулятора проводят две жилы электрокабеля — нейтраль и фаза.
4. От выходных клемм, соблюдая полярность, тянут провода конкретно к инфракрасному обогревателю.

Стандартная схема подключения терморегулятора

Если нужна оснастить термостатом два вблизи расположенных отопительных устройства, то применяют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

Для подключения 2-ух отопительных устройств схема будет смотреться следующим образом

Аспекты подключения зависимо от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

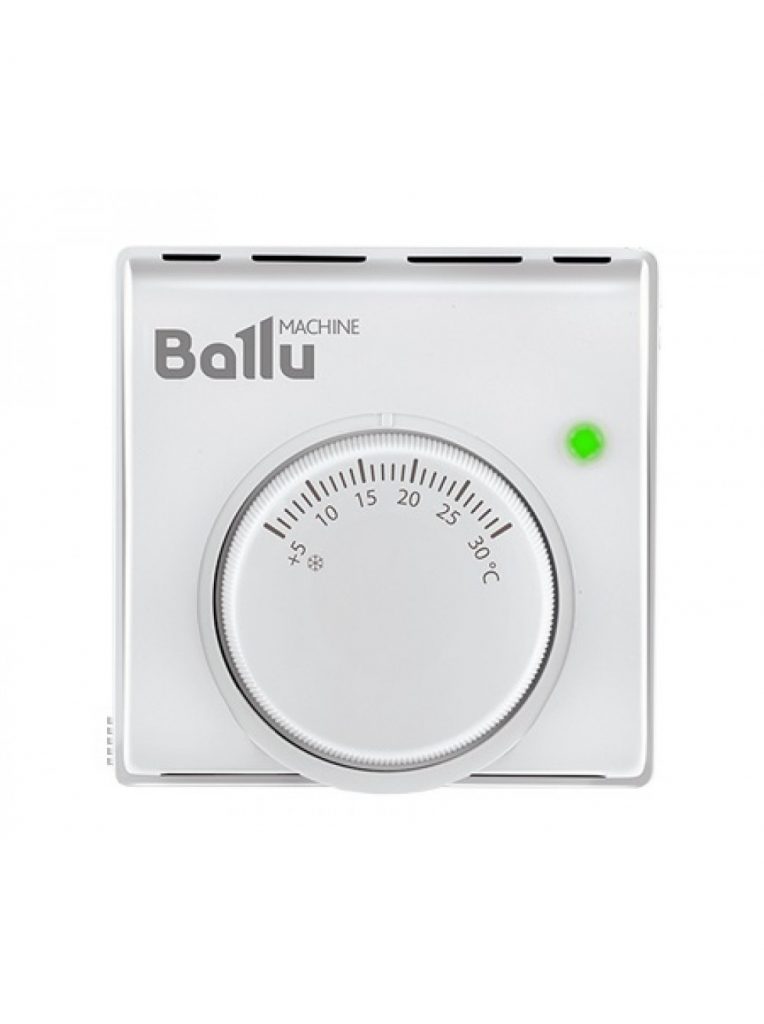

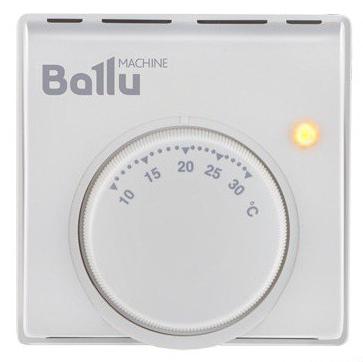

Ballu — один из самых узнаваемых производителей терморегуляторов

Так, аннотация от производителя Ballu содержит следующие принципиальные дополнения:

• суммарная мощность обогревателей не должна превосходить наивысшую мощность термостата;
• от пола до устройства нужно выдержать расстояние как минимум в 1,5 метра;
• под термостат подкладывают слой теплоизолятора, а его внешную поверхность запрещено закрывать чем бы то ни было для обеспечения беспрепятственного воздухообмена.

Для инфракрасных обогревателей системы «тёплый пол» используют термостаты с выносным датчиком, что налагает свои особенности при монтаже и последующем подключении:

• терморегулятор располагают не выше 0,5 метра от уровня пола;
• в его конструкции 6 клемм: пара для «фазы» и «нейтрали», пара для ИК-обогревателей пола и пара для проводов от выносного датчика;
• подкладка теплоизолятора не нужна, а маскировка шторами и пр. никак не отразится на работе устройства (в отличие от вариантов со интегрированным датчиком температуры).

Советы по установке

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении простых правил безопасности:

• контур заземления делают из проводника определённой толщины и с маленьким сопротивлением;
• наилучшее место размещения терморегулятора — стенка;
• в одном помещении — один устройство;
• его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким макаром, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сберечь электроэнергию, прогреть помещение заранее и облегчить процесс климат-контроля. Принципиально верно подключить термостат к отопительному устройству. Обязательное соблюдение требований аннотации гарантирует неопасную и долгосрочную эксплуатацию устройства.
