Теплые полы можно подразделить на два основных последующих вида, с водяным обогревом и электрическим подогревом, но есть ещё и хитросплетение 2-ух видов.

Водяной настил – является системой труб, которые уложенные под пол. Если настил устанавливается в многоквартирном жилье, то подключается к основной системе снабжения жаркой водой либо отопления.

В личном жилье – к водонагревательному котлу.

Предварительный шаг

Виды настилов

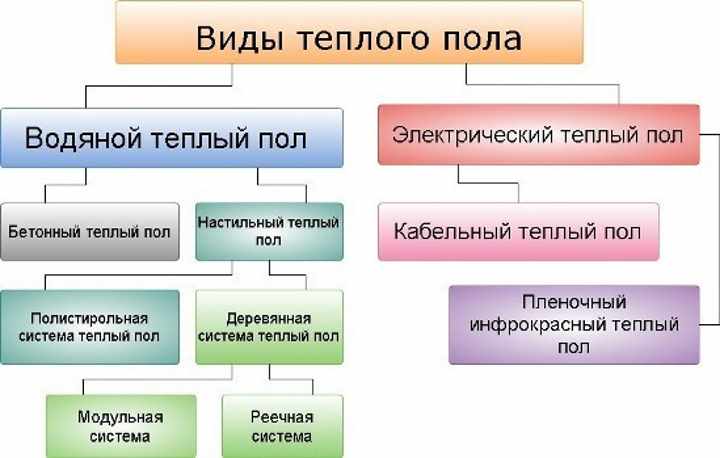

Электрических полов есть несколько видов:

Кабельный настил. Это система разогревательных кабелей, оборудованных терморегулятором;
Настил на базе термомата. Это система линий, сложенных в изоляцию, произведенную в виде мата. Терморегулятор – неотклонимый компонент для нагрева пола;
Инфракрасный настил. В главном его именуют нагревательной пленочкой, которая выстилается под пол. Как вариант, имеет возможность быть изготовлена в виде панно и смонтирована на стенку.

Плюсы и недостатки

Водяного пола

К основным плюсам водяного теплого пола можем отнести его незыблемость и живучесть, так как у него малый расход электричества.

Но в то же время такой настил тяжело устанавливать, а потребность подключения к водоснабжению понижает, а то и полностью ликвидирует возможность его установки на нижних этажах строений.

Все состоит в том, что уровень пола ниже значения системы водоснабжения. Поэтому, чтобы жидкость в полу была постоянной температуры, её нужно сливать в водяную систему снабжения и получать еще одну порцию жаркой воды.

Для всего этого устанавливается насос, который и станет перегонять воду из труб пола в систему водоснабжения. Для верного функционирования пола необходимо, чтобы в общедомовой системе поддерживалось неизменное давление, и соединение пола с системой было точным.

Электропола

Электрические полы имеют такую отличительную черту, как простота монтажа и малое количество гаджетов. Но имеется и весомый недостаток – большущее потребление элекстричества. Как вывод, электрические полы, обычно, применяют в виде дополнительных обогревательных систем. Поэтому на данный недостаток разрешено повышенного внимания не уделять.

Готовим все нужное

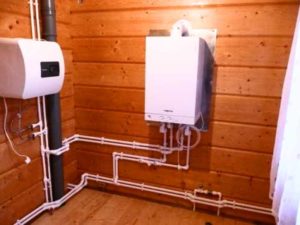

Котел для обогрева воды. Применяется в личных жильях, может быть применен в квартирах;
Насос. Может быть применен и для закачки воды в трубы пола, и для возврата её или в систему, или в котел;
Трубы для подачи воды в настил;
Трубы пола;
Коллектор. Приспособление, созданное для регулировки полов
Соединительные составляющие, фитинги и прочее.

Пресс-фитинг – тройник с переходом на внутреннюю резьбу, работает для присоединения к металлопластиковым (металлополимерным) трубам и трубам из сшитого целофана – вещества системы, имеющего внешнюю резьбу.

Трубы при монтаже могут употребляться стальные, но их внедрение существенно затрудняет и приостанавливает создание контуров. Неувязка в том, что трубы в таких полах укладывают в виде силуэтов, петель, а никак не сообразно по периметру.

Потому более удачный вариант – использовать полипропиленовые, или полиэтиленовые. Последние трубы важнее, так как в отличие от полипропиленовых труб, у них небольшой процент расширения.

По эталону труба должна быть с поперечником от шестнадцати до 20 мм. Температура, которую они могут выдержать, должна составлять около девяноста 5 градусов, а воздействие – никак менее чем 10 бар.

Коллектор – разветвитель, патрубок. К нему врубаются контуры нашего пола. Обычно применяют два таких патрубка. Один – для подачи, а 2-ой – для сбора.

Установка теплого пола

Предварительные работы

Приступаем к монтажным работам:

Расчищаем место под укладку. Если уложена древняя стяжка, то следует на сто процентов от нее избавиться. Убираем мусор и пыль;
Сообразно периметру, на стенке, прикладываем необыкновенную ленту, для компенсации теплового расширения пола. Лента называется демпферной.

План работ

Главные работы при подключении теплого пола:

В первую очередность, если есть перепады, то выпрямляем плоскость;
Укладываем изоляцию. Она нужна для того, чтобы тепло пола никак не уходило к низу. Толщина – от 20 до пятидесяти мм. Разрешено использовать целофан, вспененный либо фольгированный. Если жилплощадь на нижнем этаже, то слой изоляции должен быть увеличен аж до 100 мм. Разрешено уплотнить её керамзитом, а поверх уложить целофан;
Устанавливаем трубы контуром. Они укладываются от от прохладной, внешней стены. Шаг меж ними – от 10 до 30 см. Все отрезки труб соединяются воединыжды 2-мя цельными, уложенными синхронно друг дружке и перпендикулярно отрезкам труб. 1-ая из них станет давать воду, 2-ая скидывать её в систему или в котел. Трубы укрепляем с поддержкой пластмассовых стяжек и дюбелей;
Устанавливаем коллектор и, если нужно, то котел. Пара патрубков коллектора инсталлируются в особенном, созданном для этого шкафу. Его можно тривиально найти или пришить к стенке. Меж коллектором и полом на выводящей трубе ставим термореле. Оно работает для регулировки температуры пола. На сливной трубе устанавливается насос. Уровень пола ниже поставленного котла, или системы водоснабжения, поэтому для возврата отработанной воды и нужен насос;
Подсоединяем коллектор к котлу, или водоснабжению;
Испытываем. Если действует, перебегаем к последующему шагу;
Заливаем стяжку. если делаем настил под плитку, то стяжка должна существовать от 3-х или 5 см. Если под линолеум или, например, ламинат, то делать толстую стяжку нет необходимости. Тривиально уложим сверху пола армирующую сетку;
Даем стяжке высохнуть. Спустя денек на ней уже можно будет действовать. Но ставить на настил что-то тяжелое разрешено только после того, как стяжка подсохнет, примерно через 20 восемь дней;

Настилаем напольное покрытие – выбор материала за вами.

разогревательный кабель, или термомат;
Автотерморегулятор. Бывает автоматическим, или электронным. В первом случае желаемая температура выставляется тривиально с поддержкою реостата. Во 2-м устройстве имеется программное приспособление, которое устанавливает температуру с поддержкой реле;
Термодатчик. Поставляется в наборе с терморегулятором.

Монтажные работы

Сначала готовим место. Убираем сор, выпрямляем плоскость основания;
Укладываем изоляцию. Она никак не даст теплу ретироваться вниз.
На изоляцию слаживаем кабель, или термомат. Кабель разрешено разостлать в виде контуров, или офита;
Кабель прикрепляем к изоляции монтажной лентой;
Подключаем термодатчик. Провод для включения его к терморегулятору должен сохраниться свободным;
Включаем настил к терморегулятору. Методика включения указана на устройстве. 2 отдельных клеммы на нем – для включения термодатчика, другие для включения пола и единой сети;
Испытываем работу пола. Стяжки лучше сделать ещё по заливки, так как вдруг при монтаже кабель был испорчен, или сначала был неисправен;
Готовим раствор для стяжки;
Заливаем стяжку. Если напольным покрытием станет плитка, то термомат разрешено расстелить сверху стяжки. Он отлично расположится и в плиточном клее;
Стяжка схватится за денек и на ней разрешено действовать. Устанавливаем терморегулятор. Его крепим к стенке. Для снабжения пола элекстричеством лучше сделать дополнительную проводку, самостоятельную от общеквартирной. Дело в том, что теплый настил употребляет много элекстричества. Общая сеть может тривиально никак не выдержать таковой перегрузки;

Укладываем напольное покрытие.

Необходимо учитывать, что термомат бывает 2-ух типов: однокабельный мат, и двухкабельный. Схемы включения и такового, и другого предоставляются в инструкции, сопровождающей терморегулятор.

Кстати, термомат разрешено подставлять и в стенку под штукатурку.

Инфракрасный настил

Для монтажа понадобятся:

ДВП. Если напольным покрытием станет линолеум, или ковролин;
Если плитка, то лист из стекломагнезита;
Покрытие для отображения тепла.

Монтируя теплые полы любого вида необходимо держать в голове, что большие перегрузки на них никак невозможны.

Это предполагает, что ставить томные вещи, шкафы, диваны и тому схожее на те места, в каком месте проложена пленочка, нереально.

Поэтому, в предоставленном случае инфракрасный теплый настил должен брать свободное от мебели место.

Установка содержится в последующем:

Укладываем базу. Если под линолеум, то ДВП. Если под плитку, то – стекломагнезит. Может быть, что сначала будет нужно захлестнуть стяжку, чтобы выровнять полы. Перед укладкой, накладываем гидроизоляцию;
На базу настилаем теплоотражающий использованный материал;
На него укладываем саму термопленку;
Поверх – техно пробку. Она станет работать охраной нагревающего вещества;
Настилаем напольное покрытие.

Остается последний шаг – включение. Терморегулятор можно расположить на стенке либо по укладке пола, либо после. Зачищенные от изоляции концы пленки и термодатчики включаем к терморегулятору. Методика включения повсевременно приводится в сопроводительных документах терморегулятора.

Читайте по теме: Пол под ламинат своими руками

Необходимо держать в голове, что электрические полы употребляют неограниченное количество электричества, потому, как мы уже произнесли, лучше отметить им дополнительную проводку.
Но вывод должен работать никак не от общеквартирной сети, а напрямик со щитка управления.

Ещё один небольшой совет. Как скоро вы начнете ложить гальванический настил, то начинайте с мест большей площади. Тогда для вас будет нужно не в таковой мере резать пленку. И ещё, размещение мебели лучше обмозговать до монтажа теплого пола, и так, чтобы фактически никакие томные вещи на нем не стояли.

Как произвести подключение теплого пола к терморегулятору

Установка и подключение системы теплого пола не станут сложным процессом в случае, если мы увлечены электрическим типом. Электрические модели подходят для всех помещений, определенных советов по их использованию практически нет. Вся сущность того, как подключить теплый пол к терморегулятору состоит в правильном размещении нагревательных частей, с внедрением фото либо видео. После расположения частей системы нужно подключить ее к терморегулятору и обеспечить подачу энергии в контуры. Но все таки некоторые особенности возникают зависимо от типа элемента и назначения помещения.

Какими бывают электрические полы

Электрические полы питаются от 1-го источника, но имеют различия по типу применяемых частей нагрева. Дабы очень верно выполнить подключение теплого пола, нужно сначала узнать, какая его разновидность была куплена.

Основой теплого пола могут быть:

Hезистивный кабель нагрева;
Cаморегулятивный кабель;
Термические маты (представляют собой узкий проводник, уложенный на сетку);
Нагревочная пленка (биметаллическая либо карбоновая) и стержни из карбона.

У каждого вида есть собственная схема подключения теплого пола проводами к терморегулятору, основной тезис всех способов подключения – высчитайте шаг укладки частей заблаговременно, дабы не допустить их перегрева, либо недостающего тепловыделения. Как подключить по аннотации электрический теплый пол, обозначено на упаковке самим производителем.

Подключение термогулятора

Перед тем, как подключить теплый пол, нужно найти место, в каком расположится терморегулятор.

Терморегулятор (термостат) – устройство, который управляет системой нагрева и обеспечивает удержание температуры в помещении на этом же уровне. Через терморегулятор к сети подключаются отопительные элементы. Термостаты можно отыскать на хоть какой вкус и кошелек, ассортимент содержит как самые обыкновенные механические эталоны, так и высокоинтеллектуальные компьютерные устройства.

Установка терморегулятора теплого пола, осуществляется на полутораметровой высоте в местах, где он не будет поддаваться воздействию источников тепла, а об успешной процедуре можно будет записать видео.

Подключение терморегулятора к теплому полу можно выполнить средством электрощита либо же обыкновенной розетки, но перед этим процессом стоит обмыслить размещение устройства и совсем узнать способ подключения.

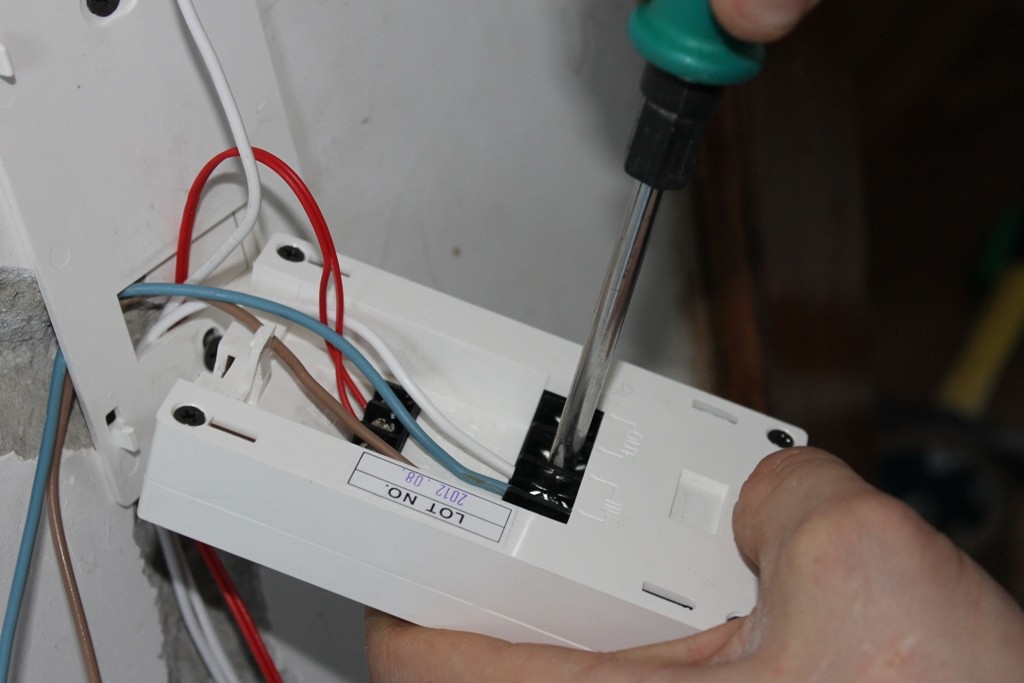

Многие приборы содержат на оборотной стороне схему подключения.

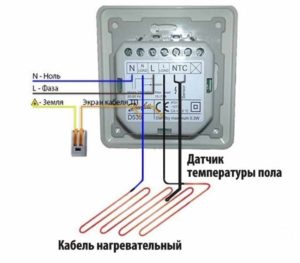

У основной массы устройств на корпусе имеется схема подключения терморегулятора для системы теплого пола. Этот ход существенно упрощает процесс подключения и позволяет произвести его своими руками, без вызова электрика.

После установки термостата, к распределительному коробу подводится фаза, заземление и ноль. В стенке штробится канал для размещения 2-ух пластмассовых трубок. Одна из трубок будет местом крепления для силовых проводов нагревательного кабеля, а 2-ая – для размещения внутреннего датчика, который помещается под напольное покрытие.

После окончания установки терморегулятора можно приступать к монтажу теплого пола, зачем применяется электрическая схема, применяемая для подключения теплого пола.

Особенности кабельного пола

Перед подключением теплого пола выравнивается поверхность, а вдоль стенки крепится демпферная лента и кладется термоизоляция. Установка кабеля можно создавать и на предварительный вариант пола, при том, что помещение снизу отапливается. Перед тем, как выполнить подключение теплого пола, к коробке и находящемуся в ней терморегулятору тянутся силовые провода (таким макаром муфта соединения будет находиться в бетонной стяжке), дабы осознать схему протяжки, можно поглядеть видео.

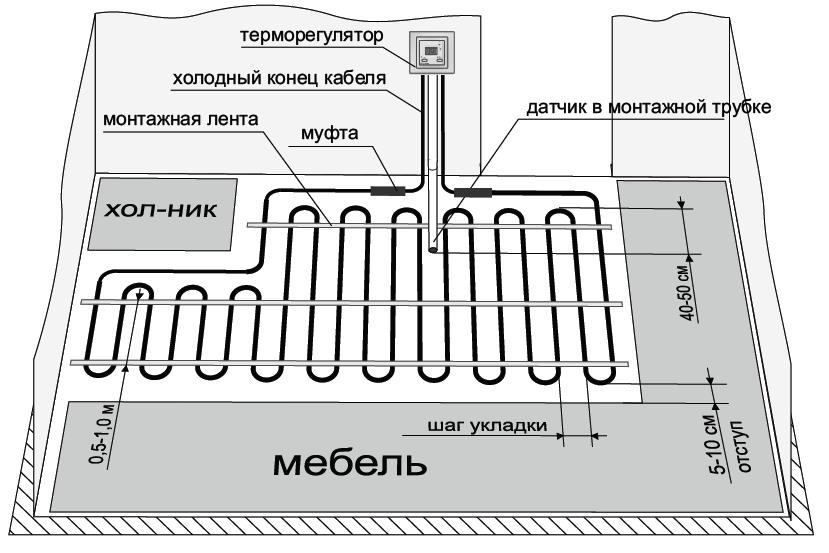

Схема укладки кабельного теплого пола в помещении.

После чего установка и соединение теплого пола с сетью делается по следующей схеме: на поверхности предварительного пола либо теплоизоляционного слоя располагается монтажная лента, которая нужна для фиксации кабеля. Очень принципиально держать в голове, что при подключении пола к терморегулятору, кабеля не должны пересекаться.

Элементы креплений на монтажной ленте могут посодействовать в равномерном расположении проводника. После расположения кабелей, устанавливаем датчик, размещая его в пластмассовой трубке.

Перед тем, как перейти к подключению терморегулятора теплых полов, проверяем качество выполнения всех работ с помощью тестера, нужно удостовериться, что сопротивление кабеля такое же, как прописано в паспорте. Если все отлично, можно заливать стяжку.

Перед тем как подключить теплый пол, нужно удостовериться в затвердевании стяжки, и после окончательного застывания присоединить провода питания с помощью зажимов винтообразного типа.

Подключение теплого пола к терморегулятору с помощью проводов – самый непростой шаг, потому будет нелишним попросить помощи у проф электрика.

Он же может и дать подсказку как настроить своими руками терморегулятор теплого пола для его обычного функционирования.

Установка пола из матов

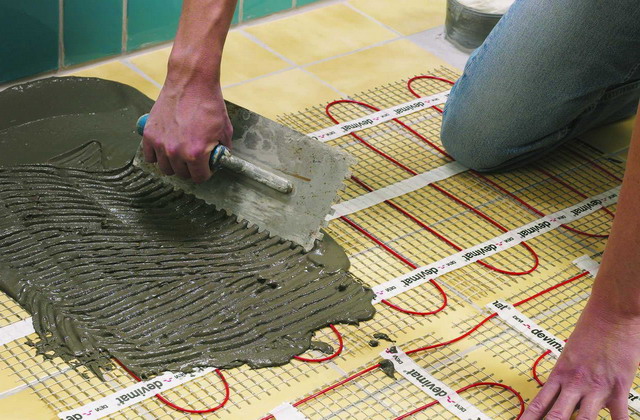

Электрический теплый пол матового типа похож на собственных братьев, а схема его подключения и совсем такая же как и у кабельного, с малозначительными отличиями. Термический мат – достаточно узкий нагревательный кабель, который закреплен на теплостойкой пленке. Шаг укладки заблаговременно задается пленкой, потому нам остается только разметить площадь для расположения системы и найти требуемую мощность.

Перед подключением теплых полов пленка с прикрепленным кабелем кладется на предварительную бетонную поверхность, заливается маленьким количеством стяжки либо же плиточного клея, после этого запирается материалом финальной отделки. Ни при каких обстоятельствах не стоит применять теплоизоляцию при таком подключении, ведь это чревато общим перегревом системы.

Если для соединения теплого пола с терморегулятором не хватает “холодных концов”, то допустимо вырезание маленькой длины кабеля из мата. Соединительная муфта будет размещена в самой стяжке.

Термический мат – это разновидность кабеля, а поэтому, процедура монтажа обеих систем похожа. Разница заключается в том, что нагревательные маты подключаются легче и еще резвее.

Отсутствие потребности в термоизоляции и маленькое количество стяжки делают таковой теплый пол более прибыльным, а общая стоимость теплого пола будет еще ниже, благодаря экономии на материалах и установочных работах. Огромным плюсом можно именовать и возможность монтажа системы в комнатах, имеющих низкие потолки, а схожая схема подключения электрического теплого пола не труднее, чем других типов подогрева пола.

Установка пленочного пола

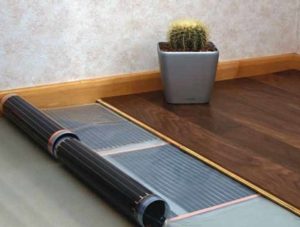

Довольно новым прототипом на рынке отопительных систем является пленочный теплый пол. Дабы иметь представление о работе пленочного теплого пола, нужно осознать особенности его конструкции. Сама система складывается из отопительных частей (биметалличесикх либо углеродных), которые запаяны в теплостойкий материал. Края пленки имеют медные проводники, которые соединяются с электросетью.

Подключение теплого пола пленочного типа делается по таковой же схеме, что и установка греющих матов. Отличие состоит в укладке специальной подложки, которая раскладывается по всей поверхности, требующей утепления. Обычно в роли подложки выступает хоть какой материал, покрытый фольгированной пленкой, которая отражает инфракрасные лучи, направляя их в комнату. Схема подключения регулятора при всем этом не изменяется, оставляя конструкцию теплого пола как и раньше понятной даже новеньким.

Пленку можно резать, но только по линиям, обозначенным производителем, они располагаются на поверхности пленки и имеют интервал от 20 до 30 см. Токопроводящие полосы изолируются по одному из краев, другой же остается открытым, конкретно его подключают к проводам.

Кусочки пленки кладутся и параллельно соединяются между собой. В конце работ один провод соединяется с примыкающим листом, а с помощью второго делается подключение теплого пола к терморегулятору.

Пленочный пол универсален тем, что совместим с большинством покрытий. Более всего для пленочной системы подходит ламинат, а самым плохим из-за завышенного давления на пленку будет ковролин.
