Как подключить теплый пол к терморегулятору видео

Самый ответственный момент в монтировании теплого пола – это подсоединение теплых полов к терморегулятору. Данный электроприёмник поддерживает постоянную комфортабельную температуру в жилом помещении, расходуя малое количество электроэнергии.

Особенности

Терморегулятор предназначается для стабилизации температурных характеристик, автоподключения и отключения нагревательных устройств. Электроприёмник воспринимает характеристики с температурного датчика и автоматическим методом отключает электрическое питание при достижении нужной температуры. Даже в это время электроприёмник активен и продолжает авторегулировку температуры. При снижении температурных характеристик, регулятор возобновляет свою деятельность.

Виды и механизмы работы

Терморегуляторы разных устройств отопления имеют различные механизмы автоуправления.

Для водяных полов:

Двухходовой клапан.
Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипяточка в механизм подогрева. При всем этом обеспечивается нужный объем воды хотимой температуры.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования идентична с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

Электронно-механический. Представляет собой устройство, принцип эксплуатации которого идентичен с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает увеличение температуры, в другую – уменьшение. Найти температурный режим может быть только по своей интуиции. Единственный плюс такового терморегулятора – это малая стоимость и простота в установке.

Программируемый. Данный вид устройства показывает умный электромеханизм. Способен отключать и включать систему подогрева при данной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

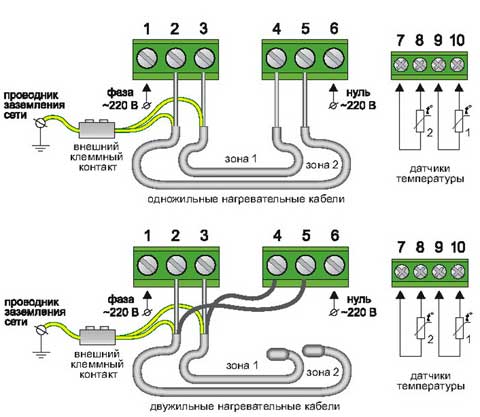

Двузонный, который работает единовременно на 2-ух участках системы отопления.
Одноканальный – обработка спецсигнала с 1-го датчика.

По методу монтирования:

Внутренний (интегрированный).
Наружный (выносной, затратной).

Сейчас выпускается много разновидностей теплых полов с нагревательными элементами, более распространенными посреди них являются:

Резистивный кабель. Бывает двужильный и одножильный.

Кабель с функцией саморегулировки.

Термомат (представляет собой двуслойное полотно, снутри которого запаяны нагревательные механизмы).

Пленочный (инфракрасный). Базисной основой такового подогрева значатся углеродные и карбоновые стержни.

Схема соединения

Термостат устанавливается в стенку около розетки либо выключателя. В приготовленную воронку в стенке устанавливается монтажная коробка для термостата, к которой подсоединяются электропровода (ноль и фаза) сети питания и температурного электродатчика. Дальше, осуществляется подсоединение термостата.

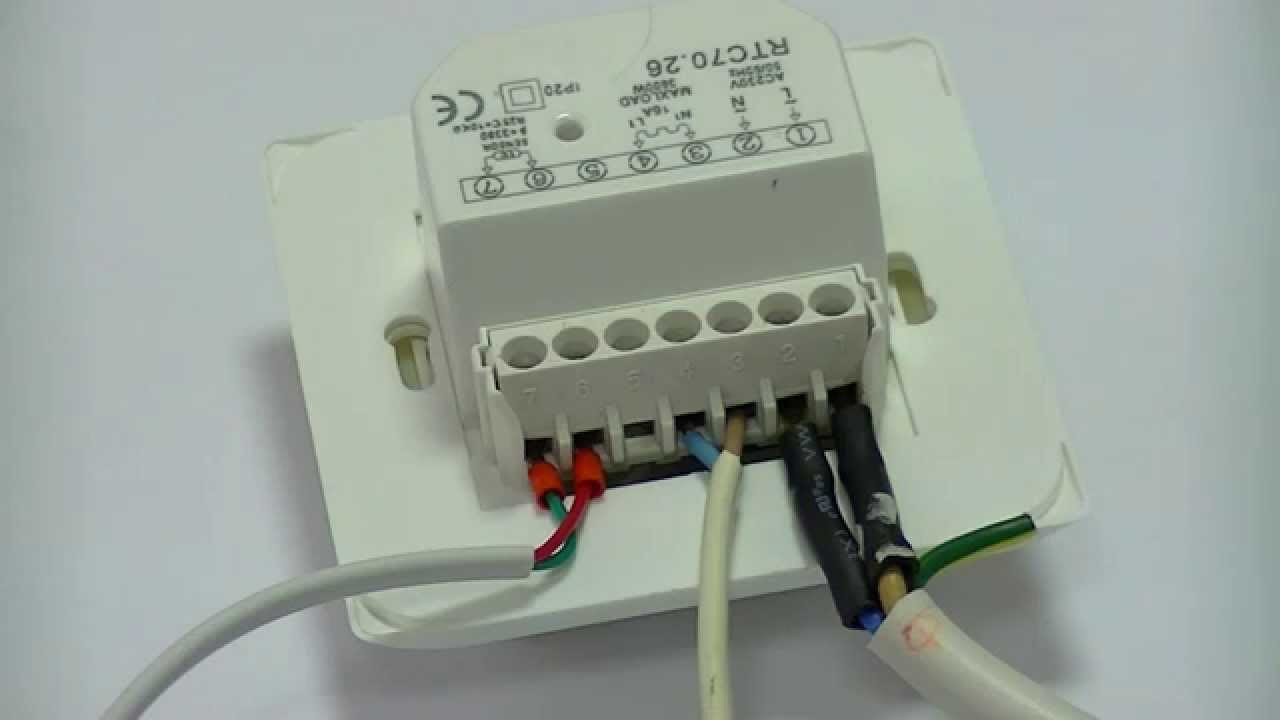

В механизме терморегулятора имеются боковые гнезда, к которым подсоединяется проводка электросети (220 В), температурный датчик и греющий элемент.

Принципиально познание проводов по цвету:

Белоснежный – L-фаза.
Синий – N ноль.
Желто-зеленый провод – заземление.

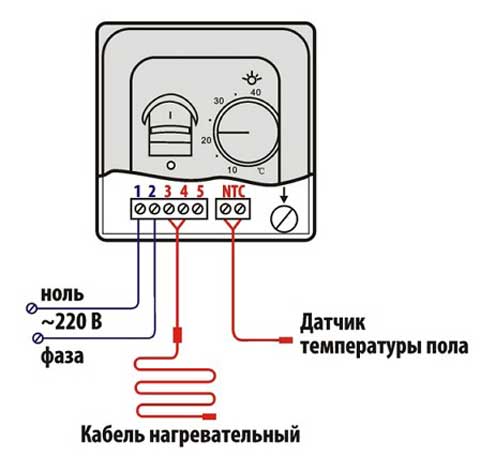

Схема соединения:

Электрические провода (напряжение 220В) подсоединяют к разъемам 1 и 2. К 1 проводится синий провод, а к 2 белоснежный.
К гнездам 3 и 4 проводятся провода нагревательного электрокабеля: №3 – провод N, №4 – провод L.
Провода датчика температуры подсоединяются к контактам 6 и 7, независимо от полярности.
Проверка на функционирование. Для этого подключают электропитание, на приборе выставляют температурный режим на минимум и подключают систему нагревательных частей (обычно при помощи специальной ручки либо кнопки). Дальше, выставляют наивысшую температуру. Корректность работы терморегулятора покажет себя щелчком, который предупреждает об электрическом замыкании цепи.

Схемы подсоединения бывают различными и могут отличаться, потому производители для правильного подсоединения все электроконтакты нумеруют.

Аннотация подключения теплого водяного пола:

Для начала осуществляется монтирование термодатчика. Рекомендуется делать установка термодатчика поблизости с терморегулятором.
В конструкции греющего пола выполнить сборку сервопривода. Данный электромеханизм предназначен для авторегулировки аква напора, переходящего в контуры.
Имеющиеся электропровода соединить в единую цепь.
Настроить нагревательные элементы механизма.
По окончании монтажа нужно подсоединиться к сети и проверить функциональность всей системы. В течение 90-120 минут создавать замеры температурных режимов обычным градусником в области расположения датчика. Показатель правильной работы заключается в полном исключении отклонений в показаниях.

В данном случае терморегулятор держит под контролем температурный режим воздуха, а не нагревание покрытия.

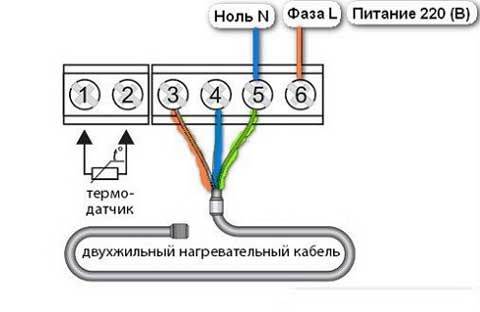

Подключение терморегулятора к двужильному кабелю. Система двужильного кабеля под защитным слоем состоит из 2-ух токоведущих проводок. Он комфортен в установке тем, что подключение происходит при помощи 1-го провода, в отличие от одножильного электрокабеля.

Схема подключения указывает, что в двужильном электрокабеле контактируют 3 электропровода: карий и синий являются токоведущими, желто-зеленый – заземлением. Фазу подключают к 3 разъему, к элетроконтакту 4 подводят ноль (синий), на контакт 5 – заземление (зеленоватый).

Подключение одножильного кабеля. Конструкция одножильного кабеля состоит из 1-го токоведущего электропровода (белоснежный). 2-ая проводка зеленоватого цвета предназначается для заземления экрана PE. На электроконтакты термостата №3 и №4 присоединяются провода белоснежного цвета, а зеленоватый подключают к №5.

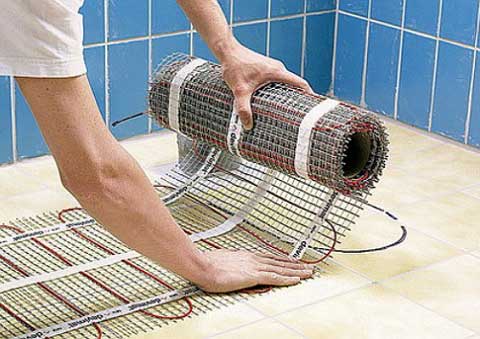

Подключение теплых матов практически не отличается от процесса для кабельного отопления.

Остановимся лишь на различиях:

Для установки датчика температур на поверхности мата делается углубление. Конструкция врубается в сеть при помощи медных проводников, расположенных по бокам нагревательных матов.

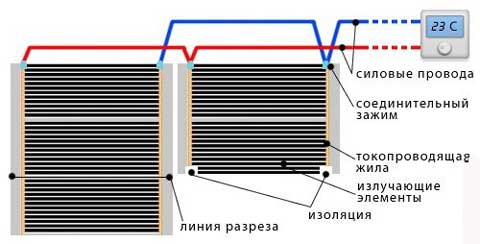

Имеется возможность разрезания пленочного покрытия по контурам. С изнаночной стороны пленки электропровода изолируются, а с лицевой оставляют открытыми для соединения к электропроводам. Пленочные полосы укладываются параллельно друг дружке и соединяются между собой.

Как верно подключить своими руками?

Дабы верно подключить терморегулятор к теплому полу своими руками, необходимо строго следовать советам монтажных работ:

В приготовленный кармашек уложить монтажную коробку и подсоединить силовой электрокабель.
В отверстие установочного стакана нужно вывести термодатчик.
Подведите электропровода для включения трехходового клапана либо нагревательных кабелей.
Используя аннотацию термоприбора, произвести подключение нагрузки и температурного устройства.
Дальше, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
Подается электропитание и врубается подогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стенке используют температуру 20-22 градуса.

После всех монтажных работ нужно протестировать системы на функционирование. Области с неравномерным подогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные проблемы избавляют и восстанавливают функционирование системы теплого пола. Корректность установленной системы определяется при получении нужного климата при нескольких шагах включения/отключения нагревательных частей.

Установка и настройка

Управление и настройка терморегулятора электрического теплого пола смотрится следующим образом:

При подсоединении термостата к общей сети и нажатия кнопки «0» врубается питание устройства.
Регулирование температуры в большинстве моделей осуществляется при помощи кнопкой «^» и «V».
При наборе температуры светится указатель Set.
Хотимый итог данного температурного состояния информируется индикатором Run.
Отключение от электрического питания осуществляется кнопкой ON/OFF.

Регулирование температуры водяного теплого пола

Часто встречающийся метод подсоединения механизма водяного отопления делается при помощи коллектора. На механизм подводятся концы 2-ух труб: один на подающую гребенку, 2-ой на оборотную. На каждый контур поступает теплоноситель схожей температуры. Данный способ не очень практичен, ведь определять температуру воздуха нужно по своим ощущениям.

Для упрощения работы на входе устанавливают расходомеры, которые помогают выправлять температурную норму. В данном случае контролирование тоже осуществляется вручную. Термостаты созданы для автоуправления устройством, а сервоприводы играют роль исполнителя.

Для огромного участка нагревания и разветвленной отопительной сети лучше устанавливать термостаты с сервоприводами. Сервоприводы размещаются в каждом периметре на гребенке автоподачи теплоносителя. Роль сервопривода заключается в автоподаче приказа для понижения и прибавления объема теплоносителя. Термостаты располагаются в каждой отдельной комнате, где имеется таковой вид подогрева. Они взаимосвязаны с сервоприводами, которым и подают спецсигналы управления.

Регуляторы инспектируют как температуру напольного покрытия, так и температуру климата, также обустроены функцией программирования. Держать под контролем и регулировать температуру нужно, если таковой пол применяется в качестве основного источника отопления. Изготавливают модели, отслеживающие единовременно 2 коэффициента. В данном случае главной информацией являются данные о состоянии воздушного места, а температура пола представлена второстепенным показателем.

Регулятор теплого пола работает следующим образом: на панели механизма можно запрограммировать желаемую температуру. При имеющемся несоответствии даже на 1 градус в всякую сторону, на сервомоторы подается сигнал, по которому приток теплоносителя возрастает либо сбавляется. Некоторое время спустя, температурное положение идёт в нормированное состояние.

Автоматическое управление температурных характеристик намного упрощает контроль аква конструкций. Отрегулировать гребенку и механические вентили вручную в этом случае не появляется необходимости.

Установка датчика температуры теплого водяного пола. Электродатчики в главном размещены снутри термостата.

Аннотации по монтированию терморегулятора:

Поблизости не должно находиться других источников отопления.
Попадание солнечного света на корпус строго запрещено.
Установка термостата вероятна на высоте 100-150 см от напольного покрытия.

Читайте по теме: Устройство релейной защиты и автоматики

Измерители температуры в главном наружные. Данный электромеханизм закрепляется на краю длинноватого кабеля. Этот электроприёмник должен устанавливаться в полу, нужный промежуток между стенкой и устройством более 50 см. Его располагают на одинаковой дистанции от близкорасположенных труб с теплоносителем. Другой конец подводится к регулятору и соединяется к подходящим электроклеммам.

Установка термоприбора должна производиться до заливки стяжки. Для предстоящей замены его нужно укладывать в гофрорукав. Край гофрорукава, который размещен в стяжке, нужно заизолировать. Другой край укладывается в канавку на стенке и укладывается на коробку термостата. Данная укладка является достаточно трудозатратной, но она позволяет без заморочек поменять неисправный датчик.

Производители

Посреди более фаворитных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

Компания «Теплолюкс» очень известна сейчас благодаря высочайшему качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высочайшая себестоимость материалов.
Если ориентироваться по хорошему соотношению цены и свойства, то красивым примером станет всемирно узнаваемый бренд Grand Meyer.
Терморегуляторы Energy захватили огромную популярность за счет собственной конструкции, имеющей ЖК-дисплей. Данные электроприборы отлично работают с разными теплыми полами, тем сберегая расходы.

Советы экспертов

Электромонтажные работы непременно проводятся, в согласовании с техникой безопасности. При пренебрежении этими правилами, появляется большой риск неблагоприятных последствий.

Подключение электрического теплого пола: кабельного, термомат и пленочного

Процесс устройства теплых полов подразумевает установка нагревательных частей и подключение теплого пола. Подсоединение к сети осуществляется через терморегулятор. Он практически является звеном, которое производит управление режимом нагрева. После обработки инфы, поступившей с термодатчиков, термостат или включает, или отключает нагрев.

Подключение электрического теплого пола сводится фактически к подсоединению его к электричеству и терморегулятору. Нужно сказать, что эти операции так ординарны, что их можно смело делать самому, хотя, как и в любом другом деле, тут есть свои секреты. Попробуем разобраться во всех аспектах.

Схема подключения

Установка систем полов с подогревом находится в зависимости от таких характеристик, как специфичность помещений и тип применяемых нагревательных частей нагрева. Более распространены:

резистивный кабель – это накрепко изолированный кабель с высочайшим удельным сопротивлением, который выделяет тепло при прохождении электрического тока;
термомат – отличается от предшествующего только тем, что кабель уже смонтирован на необыкновенную капроновую сетку;
пленочный пол – узкая пленка особенного состава с встроенными полосами из карбона, которые и служат нагревательным элементом.

В любом варианте выполнения они имеют три главных компонента:

нагревательный, как уже было отмечено;
промежный , состоящий из соединительной муфты, через которую холодный конец нагревающих частей заходит в монтажную коробку – ее устанавливают на стенке;
управляющий, основными компонентами которого являются термодатчик, установленный через гофротрубку и термостат.

Механизмы работы и подключение терморегулятора

По собственной конструкции терморегуляторы систематизируют на сложные электронные с программируемым управлением и обыкновенные механические. В последних, в отличие от электронных, снабженных электрическим блоком и табло, механическим методом устанавливается только температура. Но, невзирая на обилие устройств принципная схема подключения регулятора теплого пола у них очень похожа. Нет никакой угрозы ошибиться, так как определенная схема каждого из них указана на корпусе.

Коммутируемая мощность устройства должна соответствовать избранной системе подогрева.

По современным нормативам очень допустимую мощность терморегулятора принимают равной 3 кВт.

Основная функция термостата в поддержании неизменной температуры в системе. Получив информацию от температурного датчика о достижении требуемого предела, он в автоматическом режиме отключает питание. При всем этом терморегулятор и термодатчик продолжают работать. Как датчик подаст сигнал об изменении температурного режима, регулятор сразу включит питание.

В теплом поле с водяным нагревом установка термостата необязательна. Все же его рекомендуется включать в систему, если важен режим экономии либо помещение греется от нескольких источников.

Установка терморегулятора

Термостат монтируют на стенке выше уровня пола как минимум на 1,5 м. Устройство подключается к питанию или от щитка, или через розетку, но при обоих вариантах неотклонимым условием является наличие дополнительно включенного в сеть автоматического выключателя, который должен сработать в нештатной ситуации, будь это поломка, перегрев либо куцее замыкание.

По боковой стороне термостата размещаются «гнезда», куда подводят силовые кабели, провода термодатчика и холодные концы нагревательного кабеля. Обычно, схема подключения изображена на приборе, что, непременно, значительно упрощает установку. Если же схемы нет, то действуют по эталону:

клемма № 1 – фаза сети;
№ 2 – ноль сети;
№№ 3, 4 – жилы нагревательного кабеля;
№ 5 – таймер;
№№ 6, 7 – термодатчик пола.

Полезно знать, что все подводящие провода имеют разную маркировку в цвете для:

L фазы – белоснежным (черным, карим),

Для подсоединения пола к термостату в стенке необходимо будет проштробить неглубокую канаву. Через нее пройдут две трубки из ПВХ – одна, созданная для холодных концов нагревательного элемента, другая – для термодатчика.

Сейчас можно считать, подготовку к подсоединению пола с обогревом оконченной.

Варианты подключения для различных типов систем

Сходу отметим, что работать кабелем с 2-мя токоведущими проводниками удобнее, чем с одножильной устройством, так как к терморегулятору подводят только один его конец.

Различия в нагревающих элементах диктуют некоторые особенности подключения.

Кабельный теплый пол

При укладке кабельного пола применяют как одно-, так и двухжильные нагревательные элементы. Соответственно, схемы ненамного отличаются в аспектах подключения к термостату, в остальном же принцип монтажа однообразный.

А сейчас о самом процессе. Для начала выравнивается основание, укладывается слой термоизоляции и демпферная лента . Еще до начала монтажа силовые провода нужно протянуть к месту расположения термостата с тем расчетом, что соединительная муфта в итоге остается в теле стяжки. Схема последующих действий такая:

монтажную ленту укладывают на теплоизоляционном слое либо прямо поверх предварительного пола, если, естественно, под ним теплое помещение;
кабель умеренно раскладывают по креплениям ленты;
устанавливают датчик в гофротрубку;
инспектируют сопротивление кабеля, оно должно соответствовать обозначенному в паспорте значению – для этого пригодится тестер;
заливают стяжку и ожидают ее отвердения;
активируют систему, присоединив проводку, питающие провода от термодатчика и нагревающих секций при помощи винтообразных зажимов.

Лучшим вариантом раскладки кабеля считается змейка. При выборе другого метода проследите, дабы его полосы не пересекались.

Термомат

Термоматы – это разновидность греющего кабеля, потому подход к монтажу для обеих систем достаточно похож. С матами, естественно, работать проще. Этому содействует несколько причин: отсутствует термоизоляция, стяжку заливают узким слоем и т. д. Другими словами налицо очевидная экономия на стройматериалах, нужном объеме работ. Нельзя как достоинство не отметить и малый подъем высоты пола.

Если при подключении нагревательных мат к термостату длины холодных концов оказывается недостаточно, то недостающая часть вырезается из нагревательного мата. Соединительная муфта остается снутри стяжки.

Пленочный теплый пол

Это современная модель пола с обогревом, где в роли нагревающего элемента выступает биметаллические или карбоновые элементы. Подключают его к сети через медные проводники, проходящие по бокам нагревающей пленки. Пол укладывают на специальную подложку, обычно, из отражающего материала, которая раскатана на основании. Листы пленки подключают параллельно. В последнем одну из пары токопроводящих полос присоединяют к предшествующему, а вторую припаивают к клеммам и выводят к терморегулятору.

И в данном случае также подключение датчика теплого пола делают в пластмассовой гофротрубке (16 мм). Ее помещают или в канавке, проделанной в полу, или закрепляют устройство на поверхности пленки. Там, где стенка перебегает в пол, необходимо обеспечить по способности больший извив, тогда кабель расположится в трубке свободно. Дабы влага не попадала в трубку, с торца ее необходимо заглушить.

Главные советы по технике безопасности

Не имея достаточных познаний по электротехнике и способностей воззвания с подходящим оборудованием, нельзя без помощи других изменять схему управления. А именно, нельзя:
