Как подключить теплый электрический пол

Подключение электрического теплого пола сводится фактически к подсоединению его к электричеству и терморегулятору.

Нужно сказать, что эти операции так ординарны, что их можно смело делать самому, хотя, как и в любом другом деле, тут есть свои секреты.

Дабы теплый пол был вправду действенным, его сначала необходимо верно «собрать», а позже подключить.

Как подключить электрический теплый пол верно?

В понятие сборки заходит подготовка пола под электрический теплый пол.

Для этого необходимо:

1. Выровнять предварительное покрытие и убрать недостатки в виде трещинок.
2. Постелить теплоизоляцию фольгированной поверхностью к потолку.
3. Уложить саму систему теплого пола – кабель, нагревательные маты либо инфракрасную пленку.
4. Кабель зафиксировать стяжкой, термические маты – клеевой основой, а на пленку можно сходу класть финальное покрытие.

На шаге, когда теплый пол уже уложен, его необходимо подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата необходимо избрать еще до начала монтажа пола, так как конкретно от него начинается вся система. Терморегулятор нужен для отслеживания температуры в помещении и поддержки ее на нужном уровне, а так же для подключения всего контура к сети.

Для терморегулятора со интегрированным фиксатором температуры воздуха хорошим расстоянием от теплого пола будет 1.5 м. Выбирая для него место, необходимо проследить, дабы на него не попадали лучи солнца, по другому его опции будут демонстрировать неправильные данные.

Терморегуляторы бывают:

Последние без помощи других выслеживают как температуру пола, так и воздуха, и если она становится ниже данной, то в подходящий момент система врубается и идет подогрев.

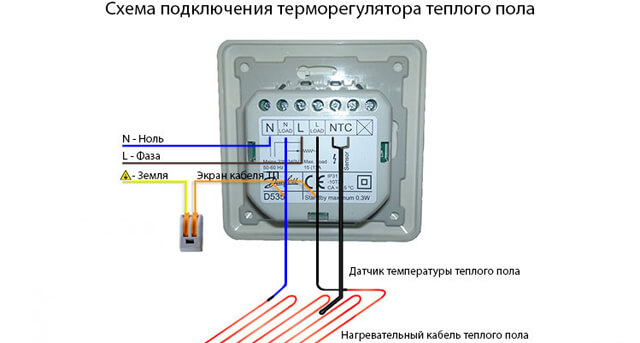

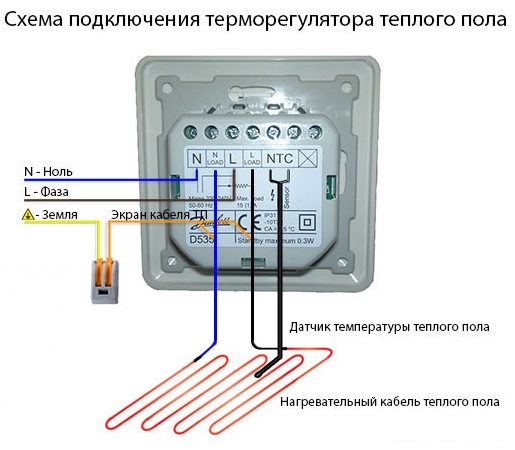

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

1. В избранном для устройства месте на стенке необходимо выполнить отверстие и провести от него углубление вниз к полу.
2. Потом подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
3. Для укладки всех проводов рекомендуется применять гофрированную трубку с заглушкой.
4. После того, как устройство установлен, к нему необходимо подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то необходимо выбирать таковой, дабы его наибольший ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Обычно, подобные работы лучше доверить экспертам, но при желании, можно выполнить подключение электрического теплого пола без помощи других:

1. Термодатчик обогревательной системы необходимо «упаковать» в гофрированную трубку и уложить в приготовленную в стенке штробу.
2. Подключить провод от датчика к терморегулятору, а его самого зафиксировать между витками нагревательного элемента пола.
3. Завершающий шаг – это проверка всей системы с помощью тестера и сверка характеристик с данными, заявленными производителем в аннотации.

После того, как теплый кабельный пол обосновал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Присоединение термических матов

Схема подключения нагревательных матов довольно ординарна:

1. Определяется место, где будет установлен терморегулятор.
2. Маты укладываются, согласно заблаговременно составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как просит форма и площадь комнаты.
3. Датчик температуры необходимо уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заблаговременно мощность и полезную площадь комнаты, можно приобрести набор с соответственной мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только лишь в стенке, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Дабы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их необходимо подвести к терморегулятору:

1. Дабы облегчить работу, рекомендуется установить распаечную коробку, а каждый провод пометить, если это не сделал производитель.
2. В коробе провода соединяются в согласовании фаза к фазе, ноль к нолю при помощи спайки так, дабы их вышло два. Вот эти 2 провода и подключаются к терморегулятору.
3. Каждую теплопроводящую полосу с одной стороны пленки необходимо изолировать, а к другой подключить силовой провод. Дабы все соединить верно, листы укладываются параллельно друг к другу.
4. Терморегулятор и штроба от него делаются так же, как описано в прошлых системах, а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами необходимо быть в особенности внимательным, так как верно подсоединить их можно только один раз. Если что-то было изготовлено не так, придется поменять весь лист.

Лучшая схема подключения теплого пола – делаем верный выбор

Смонтировать теплый пол в жилом помещении можно, применив для этого электрический либо водяной нагреватель. Какой бы тип нагревания не применялся, встает вопрос о том, как подключить теплый пол к теплоносителю, так как каждый тип подогреваемого пола имеет свою специфику подключения.

Схема подключения теплого пола к электрической сети

В электрическом подогреваемом полу применяется электрический нагревательный элемент, работой которого управляет терморегулятор (детальнее: "Управление теплым полом электрическим – варианты и методы").

На сей день имеется два главных вида терморегуляторов:

• механические, где температура нагревания элемента контролируется, при помощи механического датчика;
• электронные, способные устанавливать рабочую температуру нагревательного элемента при помощи электронной схемы. Подобные регуляторы имеют более широкие многофункциональные способности. К примеру, можно запрограммировать как время включения, так и время выключения.

Они все созданы для контроля мощности разных конструкций нагревательных частей, таких, как:

Нагревающий кабель. Это особый кабель с жилой, имеющей огромное сопротивление, покрытой надежной, теплостойкой изоляцией. Этот кабель греется, если по нему пропустить электрический ток.

Термический мат. Базу таковой конструкции составляет нагревательный кабель, закрепленный на теплоизоляционной базе с определенным шагом.

Полупроводниковый нагревающий элемент. Под действием электрического тока, полупроводниковый материал, размещенный на специальной пленке, испускает инфракрасные лучи. Толщина пленки с полупроводниковым элементом не превосходит 0,5 мм.

Подключение пола с обогревом через терморегулятор

В паспорте любого терморегулятора можно отыскать информацию о том, как подключить теплый пол к терморегулятору. Схема подключения теплого пола к сети имеется также на корпусе обретенного терморегулятора. Потому, установку и подключение терморегулятора можно выполнить без помощи других, без вербования сторонних мастеров также как и установка самих обогреваемых полов.

Установка устройства можно выполнить средством подключения его к проводке либо подключить через обыденную электрическую розетку.

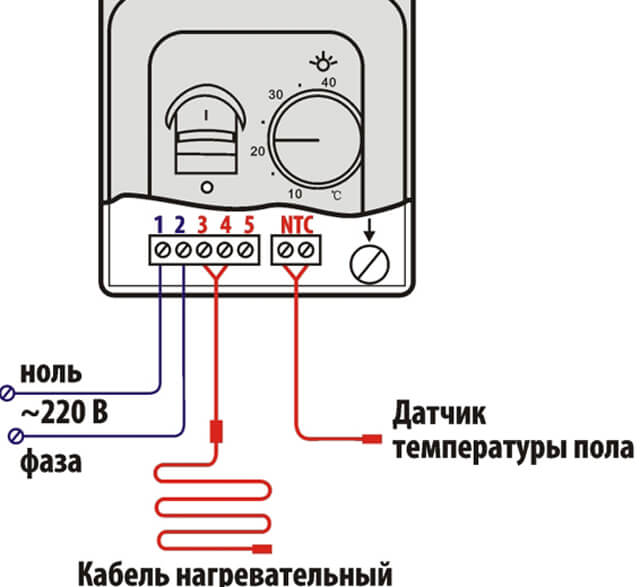

Схему обычного подключения устройства можно узреть ниже на рисунке.

Одно из критерий обычной работы теплого пола – это установка его через отдельный автоматический выключатель, рассчитанный на определенную нагрузку. Это даст возможность отключать обогреваемый пол от сети без отключения других устройств, к примеру на летний период.

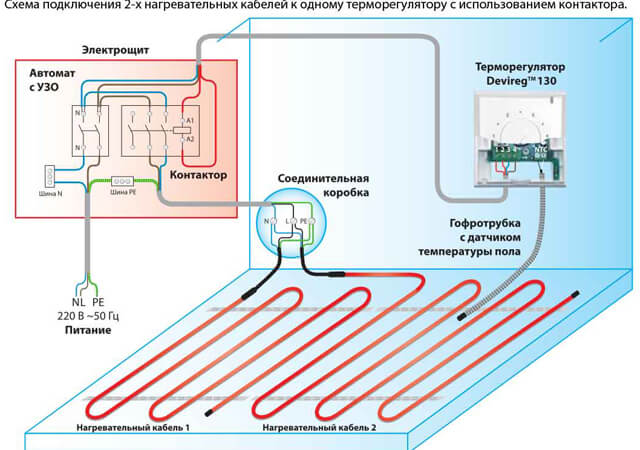

На рисунке ниже показана схема подключения, учитывающая это требование.

Теплый пол можно подключить самому, но лучше подключение теплого электрического пола поручить соответственной организации, тогда будет распространяться гарантия на материал и на работу, что очень принципиально, так как будет с кого спросить (прочитайте также: "Какой теплый пол электро избрать").

Расчет подходящего количества регуляторов температуры

Многих интересует, как соединить теплый пол, если есть некоторое количество комнат, нуждающихся в подогреве. В таких случаях целенаправлено установить терморегуляторы для каждой комнаты раздельно. Такое рассредотачивание дозволит уменьшить нагрузку на электропровода. Это достигается тем, что каждое помещение может иметь свой режим работы.

К примеру, если это жилое помещение, то полы могут работать в ночное время, а если это санузел, то лишь на период использования. Это просто выполнить, если установить электронные терморегуляторы, у каких имеется функция программирования.

Схема подключения обыденного теплого водяного пола

Теплые водяные полы имеют совершенно другой механизм работы, так как работают на водянистом теплоносителе. В этом случае можно применять один из методов монтажа теплого пола – это подключение теплого водяного пола к магистральной трубе отопления. К огорчению, этот метод не приветствуется в ЖКХ и может привести к суровым теплоотдачам, что может послужить предпосылкой поступления жалоб на недостающее тепло.

Невзирая на это, многих интересует, как верно подключить теплый пол к магистральной трубе без вреда для собственных соседей. Такая схема существует и сводится к тому, что теплый пол подключается в местах, где система отопления перебегает на оборотный поток. В таком случае, подогреваемые полы не будут лишне жаркими.

Недочет таковой схемы очевиден и характеризуется тем, что нет способности регулирования температуры обогрева. Температура полов будет зависеть от температуры основной системы отопления.

Схема подключения нагреваемого водяного пола к персональной системе отопления

Подключение теплого водяного пола к своей системе водяного отопления практикуется везде, так как этот процесс не имеет никаких заморочек, но он ограничен областью использования. Подобные схемы можно использовать исключительно в личном секторе.

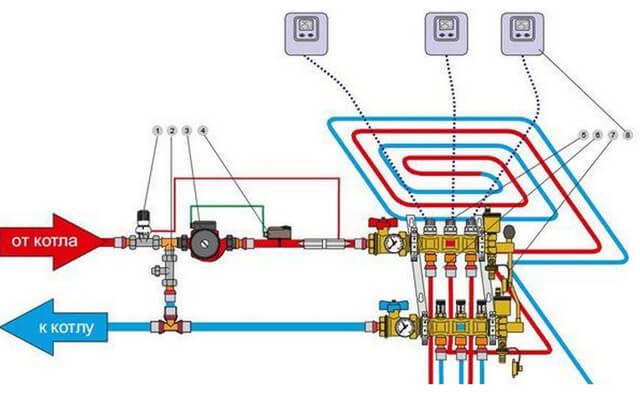

Ниже на рисунке, можно ознакомиться со схемой установки нагреваемого водяного пола.

На схеме можно выделить такие составляющие конструкции:

1. Механизм управления клапаном. Сигнал управления подается от датчика температуры. Соединяются эти элементы конструкции средством сигнального кабеля. При достижении верхнего предела температуры клапан запирается, а при достижении нижнего предела – раскрывается.
2. Балансировочное клапанное устройство. Оно регулирует проход энергоэлемента, в случае прекращения его подачи. В итоге, теплоноситель движется по системе, минуя котел.
3. Циркуляционный насос, который наращивает скорость протекания теплоносителя по водяному контуру.
4. Предохранительный термостат. Он держит под контролем температуру в системе отопления и располагается на подающей трубе.
5. Электропривод группы клапанов водяного коллектора. Его задачка – это управление клапанами раздельных нагревательных контуров.
6. Водяной коллектор обогревательного пола, обеспечивающий рассредотачивание теплоносителя по разным контурам (прочитайте: "Схема коллектора теплого пола – как всё должно работать").
7. Затворный вентиль водяного коллектора (байпас). Его задачка – переключение водяного контура на малый круг.
8. Регулятор температуры, устанавливаемый в месте нагреваемого пола. Их количество находится в зависимости от количества нагреваемых полов. Наличие выносных регуляторов температуры позволяет задавать характеристики подогрева для каждого пола раздельно.

Как подключить теплый пол к системе отопления, можно выяснить, посмотрев соответственное видео.

Подключение теплого пола к системе отопления может быть осуществлено при помощи гидравлического разделителя, тем паче, если точек подключения несколько. Разделитель состоит из специальной емкости, в какой скапливается теплоноситель. Гидравлическую емкость устанавливают в таком месте, дабы она не мешала жизнедеятельности человека. Это может быть специально оборудованная ниша в стенке. Как подключить водяной теплый пол с внедрением гидроаккумулятора, можно ознакомиться на рисунке.

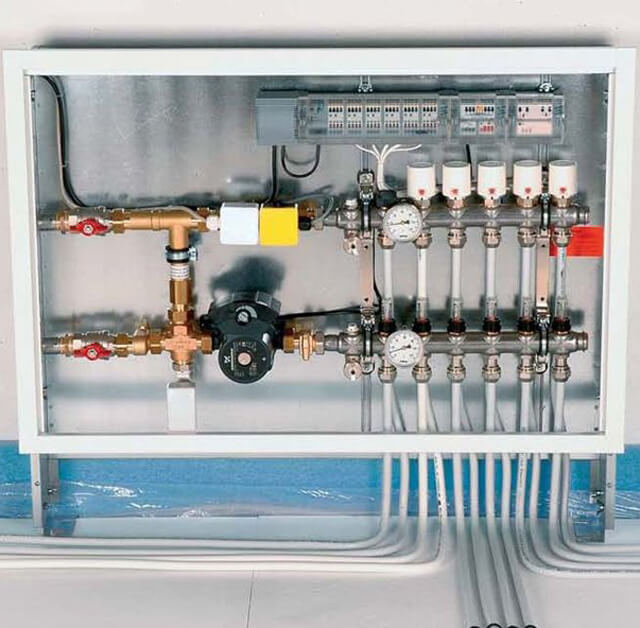

Главным элементом, обеспечивающим нормальную работу пола с обогревом, является водяной коллектор. К этому устройству подводятся все контуры отопления, при всем этом, водяной коллектор позволяет регулировать давление и температуру энергоэлемента раздельно по каждому контуру.

Схема монтажа раздельных контуров с водяным теплоносителем

В процессе составления схемы пола с обогревом, принципиально учесть места, где будут перейти отопительные трубы. В точках, где находится домашняя техника и мебель таких труб не должно быть.

Существует два варианта монтажа контуров водяного отопления для обогрева пола – это «улитка» (спираль) и «змейка».

Соответственная схема подключения теплого водяного пола выбирается зависимо от критерий эксплуатации, также региональных погодных критерий. В регионах, где наблюдается холодный климат, используют схему типа «спираль». Такая схема содействует более оптимальному и равномерному нагреву всей поверхности пола. Читайте также: "Как устроен смеситель для теплого пола и для каких целей он нужен".

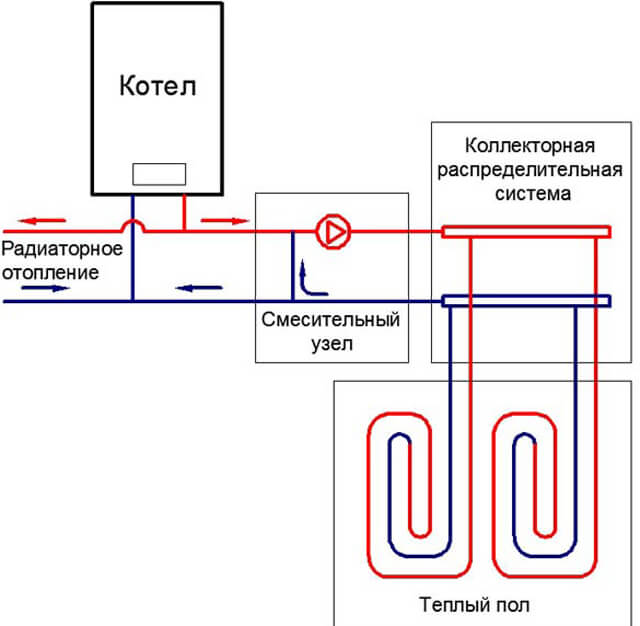

Использование комбинированной схемы подключения нагреваемого пола

Нагреваемые полы могут иметь как самостоятельные контура отопления, так и в купе с классическими системами отопления, включающими в себя радиаторы подогрева. Комбинированная система отопления предугадывает первоначальное подключение к цепи отопления радиаторов, а потом, на оборотном движении теплоносителя – нагреваемого пола. Читайте также: "Как избрать и установить расходомер для теплого пола".

Комбинированная схема устройства нагреваемого пола содержит следующие элементы:

Видео: Как установить подключить электрический тёплый пол
