Как подключить телефон к розетке

В наше время каждый человек имеет мобильник. Но невзирая на возникновение портативных устройств, стационарные телефоны не теряют популярность в кабинетах, квартирах и особых зданиях. Для того дабы телефонный аппарат верно работал, размещение розетки около него просто нужно.

Совсем не непременно обращаться к мастеру за помощью, так как в этой статье описано, как верно подключить телефонную розетку.

Разновидности телефонных розеток

Исходя из методов монтажа, выделяют продукты для наружной и внутренней установки. Не считая этого, огромное значение имеет количество разъемов в розетке:

Одноразъемные предполагают подключение 1-го телефона и пользуется огромным спросом в жилищных помещениях.

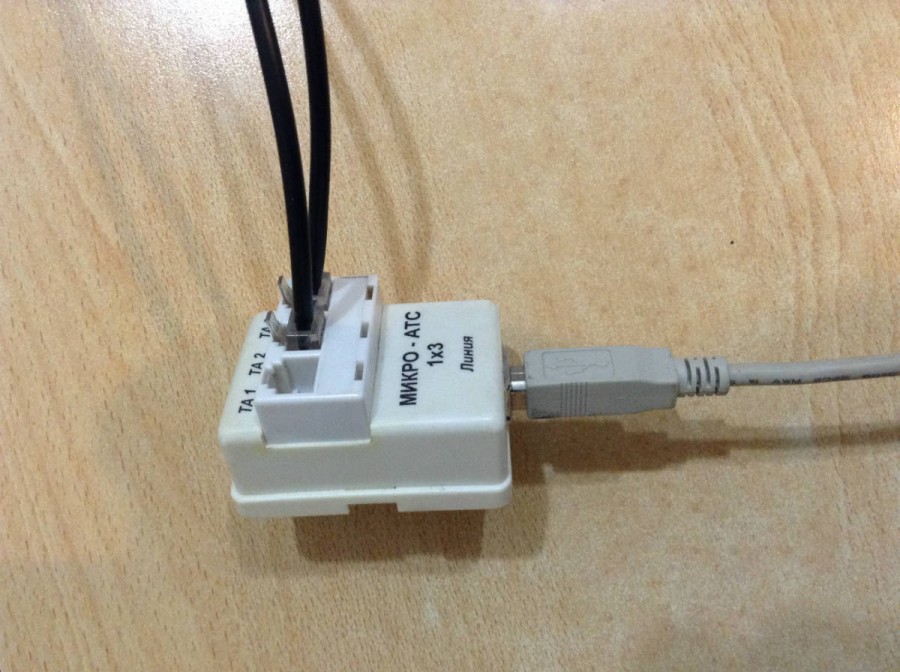

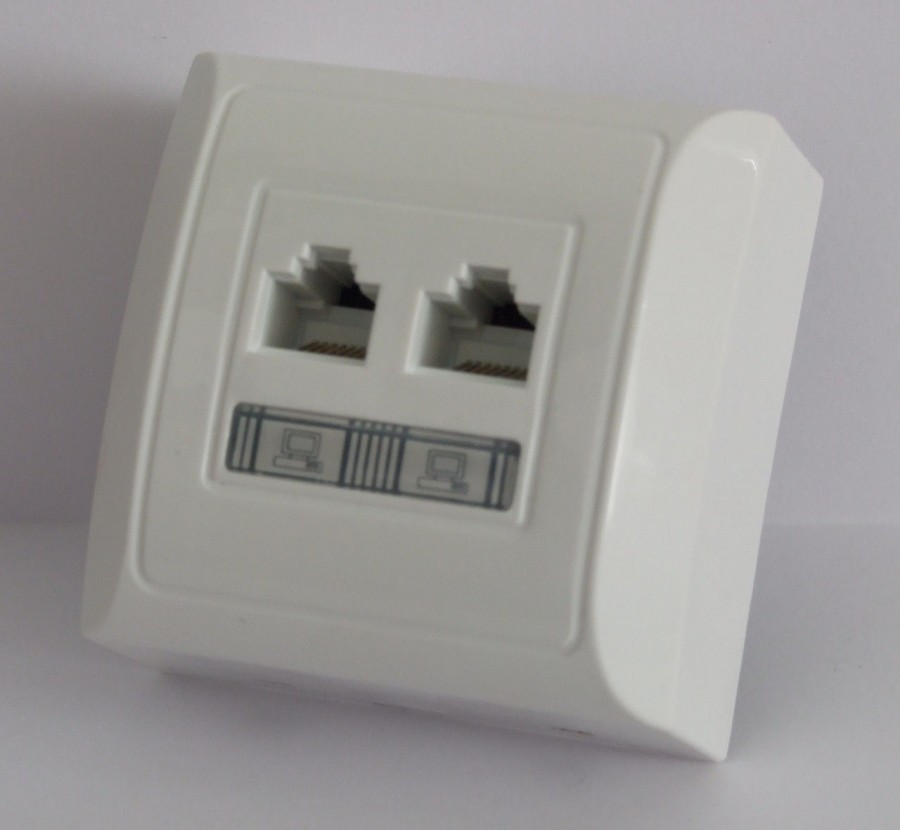

Многоразъемные аппараты служат для активации большего количества аппаратов и нередко применяются в кабинетах. Существует огромное количество типов коннекторов для розеток:

RJ-11. Данный тип пользуется огромным спросом и предполагает внедрением 2-х проводников. Является животрепещущим в случаях, если существует линейная магистраль.

RJ-12 обширно применяется в домах.

RJ-14 включает 4 проводника и 4 контакта. Преимуществом этого типажа является универсальность, так как RJ-14 отлично смешивается с большинством телефонов, продаваемых на российском рынке.

RJ-25. Такая разновидность подходит для подключения 3-х контактов. Основным недочетом типажа будет то, что установка изделия просит дополнительных способностей, а это означает, что рядовой юзер будет обязан обращаться к спецу.

RJ-9. Данный тип соединяет телефонный аппарат с телефонной трубкой, что значительно выделяет его посреди других моделей.

Особенности и правила подключения розетки

Каждый имеющийся тип розетки имеет свои особенности подключения, но ниже перечислим особенности монтирования розеток типа RJ-11 и RJ-12, которые пользуются огромным спросом. Дальше в статье приведем схемы и методы подключения телефонных розеток.

Между 2-4 металлическими контактами нужно заглубление для питающего провода. Телефоны подключаются только через два центральных контакта.

В процессе монтирования данных типажей мастеру пригодится особое устройство — кроссировочный ножик, который применяется для заглубления жил. В случае, если розетка будет употребляться не очень нередко, в процессе монтажа можно применять обыденный отлично заточенный ножик.

Перед тем, как вы займетесь экзекуцией жил, снимите 3-4 см наружных слоев с провода.

Нужные материалы

• Отвертка с изоляцией на рукояти. Изоляция очень принципиальна для того, дабы избежать удара током.
• Кабель;
• Подрозетник;
• Перфоратор (для монтажа новейшей розетки);
• Остро заточенный ножик;
• Розетка;
• Шурупы;
• Кусачки;
• Лента для изоляции;
• Особые перчатки для защиты;
• Клеящая лента;
• Карандаш;
• Универсальный тестер.

Метод установки розетки

Приведем метод подключения розеток типа RJ-11 и RJ-12.

Наденьте особые перчатки для защиты и обеспечьте обесточивание электросети. При помощи бокорезов удалите верхний слой кабеля (длина – около 4 см). Принципиально не задеть внутренние составляющие.

Сейчас нужно тестером найти характеристики полярности контактных частей.

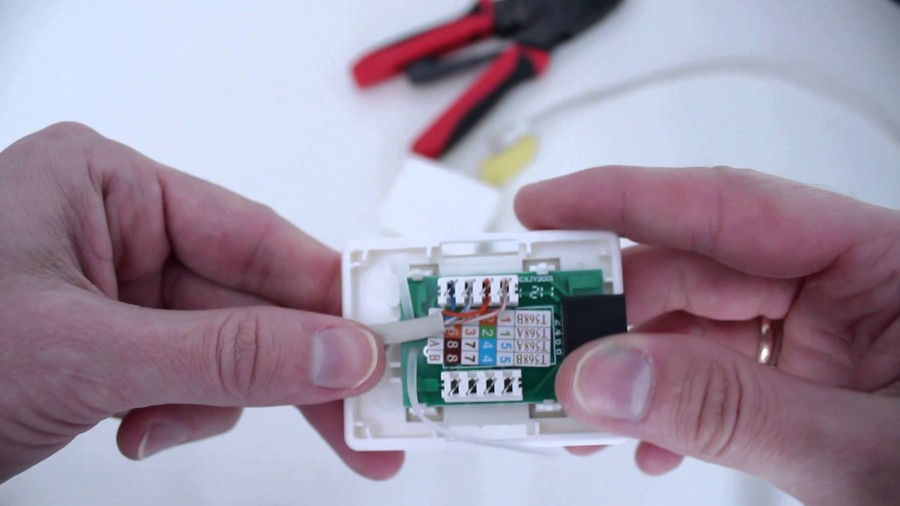

Займитесь присоединением проводников к контакту. Принципиально увидеть, что красный провод имеет отрицательную полярность, а провод зеленоватого колера – положительную.

Необходимо подключать телефон, следуя правилам. В неприятном случае телефонный аппарат временами будет работать неправильно.

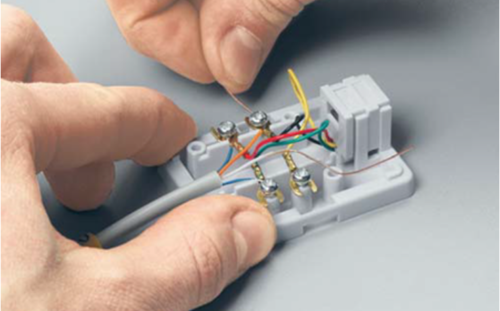

Зафиксируйте кабельные жилы после подключения. Так, после подключения телефонного кабеля к розетке, можно приступить к предстоящим действиям. Если модель содержит 2-4 железных контакта, используйте 2 центральных контакта.

Двухсторонним скотчем либо шурупами зафиксируйте розетку на поверхности стенки. Дальше необходимо защелкнуть крышку.

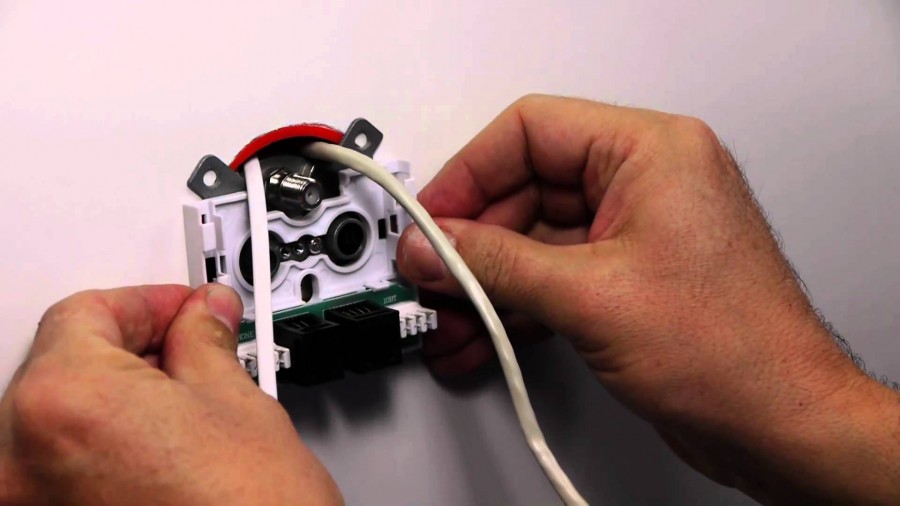

Подключение укрытых розеток

• Сделайте разметки на стенке, которые будут иметь в виду размещение коробки изделия.
• Перфоратором сделайте отверстие в стенке.
• Установите и зафиксируйте коробку в стенке.
• При помощи десятисантиметрового кабеля подключите розетку.
• Зачистите и подсоедините кабель к стенке.
• Займитесь установкой накладки и наружной рамы.

Заключение

Познание правил выбора, монтажа, распиновки и подключения телефонной розетки обеспечат для вас успешное подсоединение телефона к сети.

Но одним из важнейших моментов в этом занятии является соблюдение правил личной безопасности, нужных для избегания травм и ударов током.

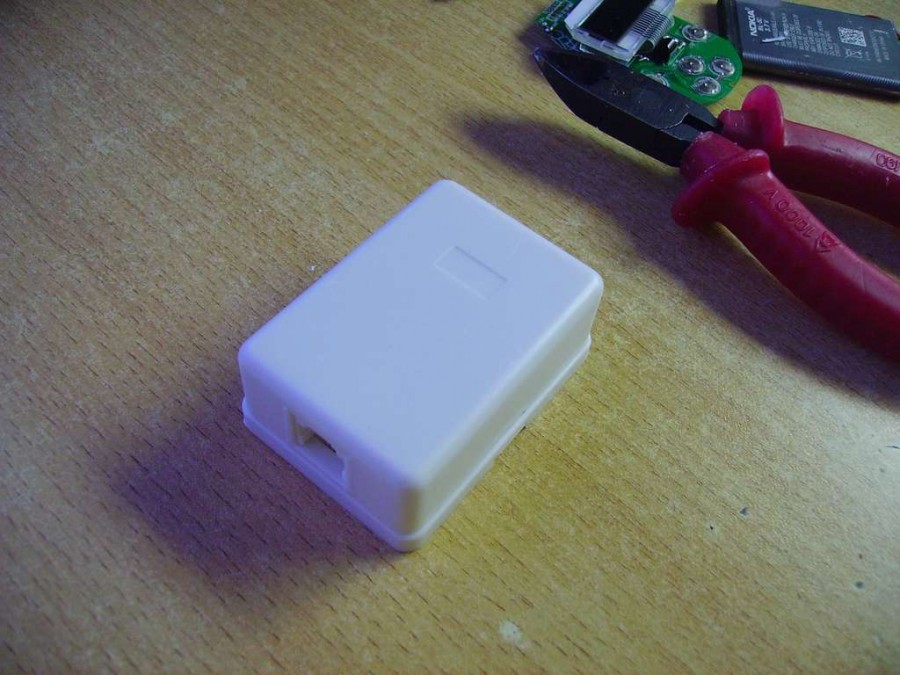

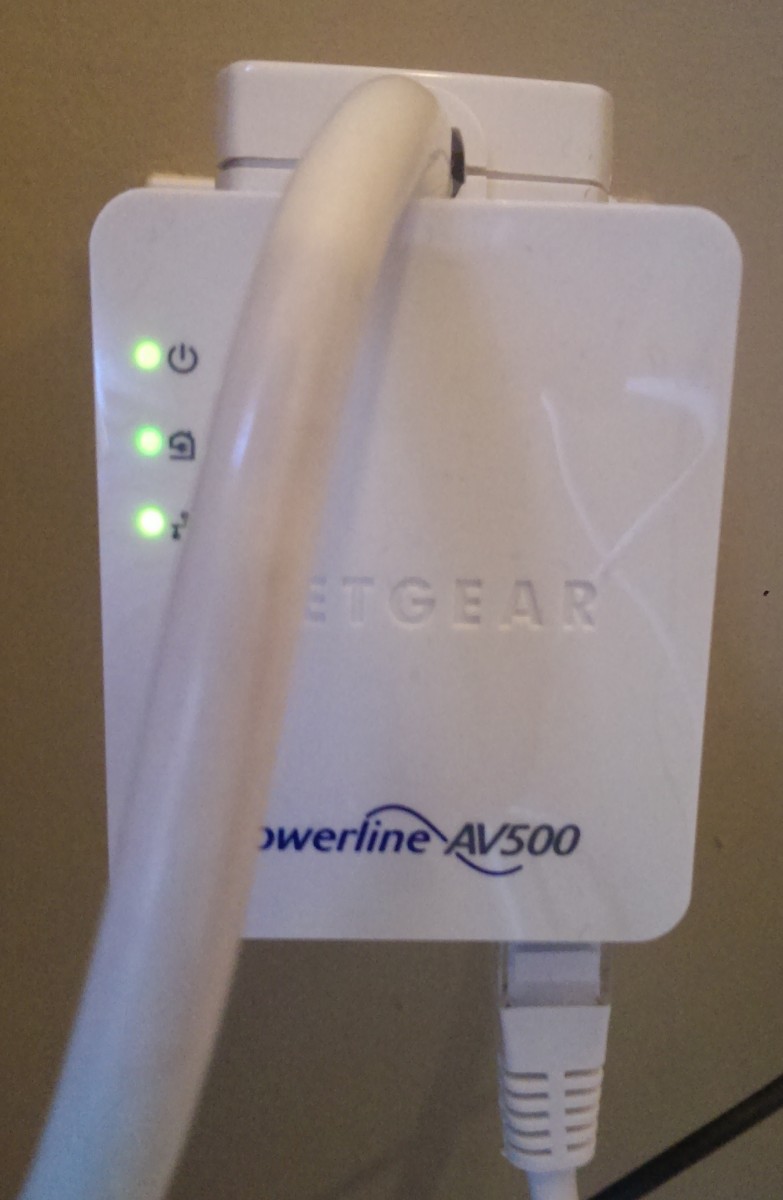

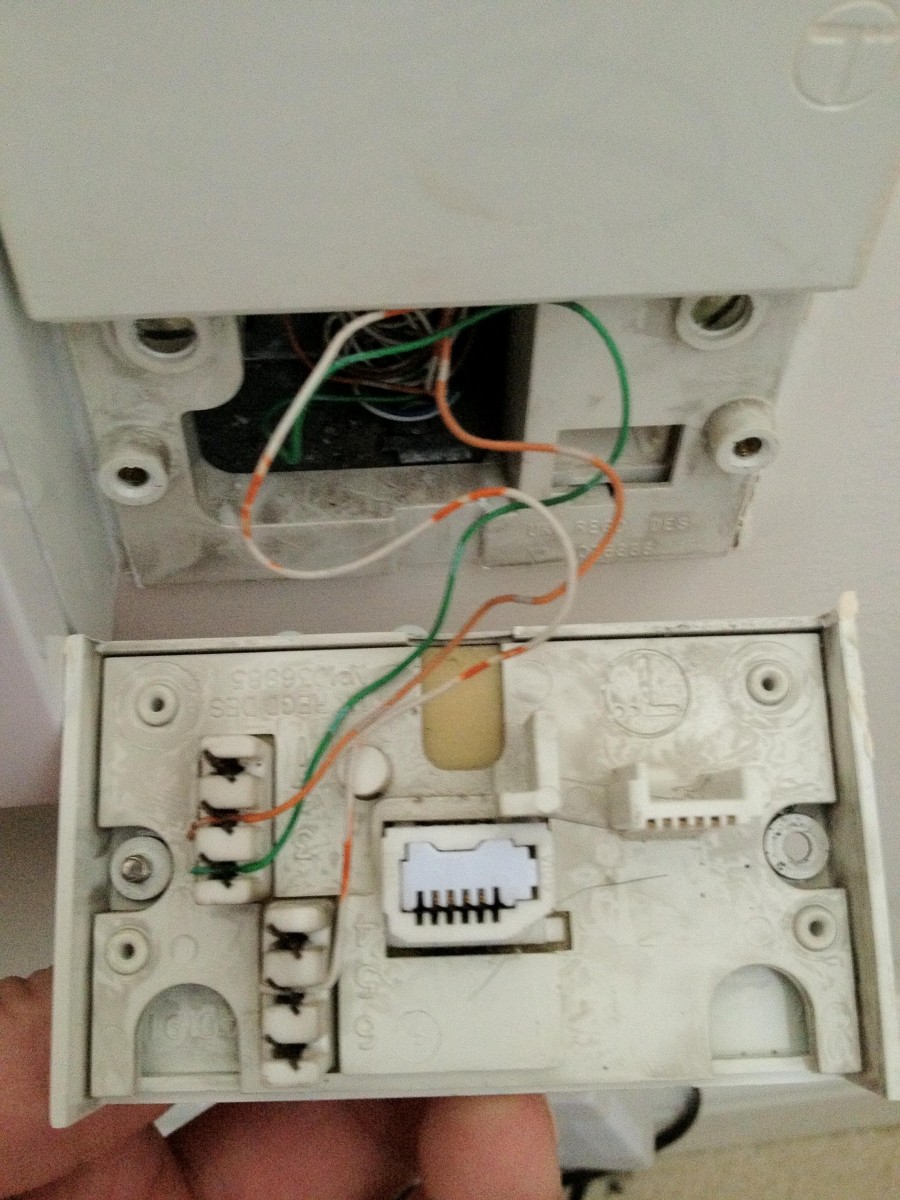

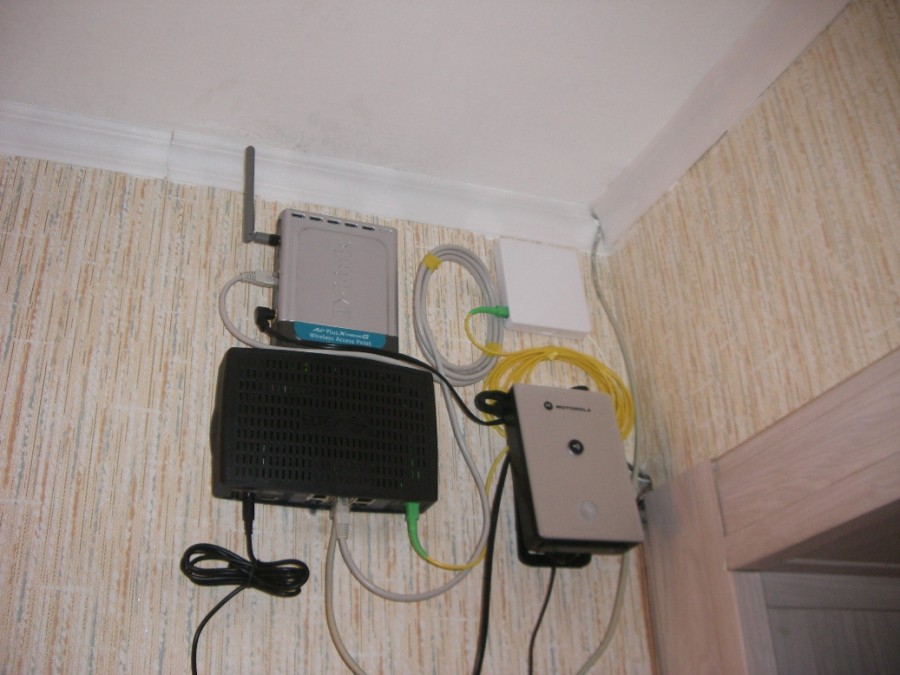

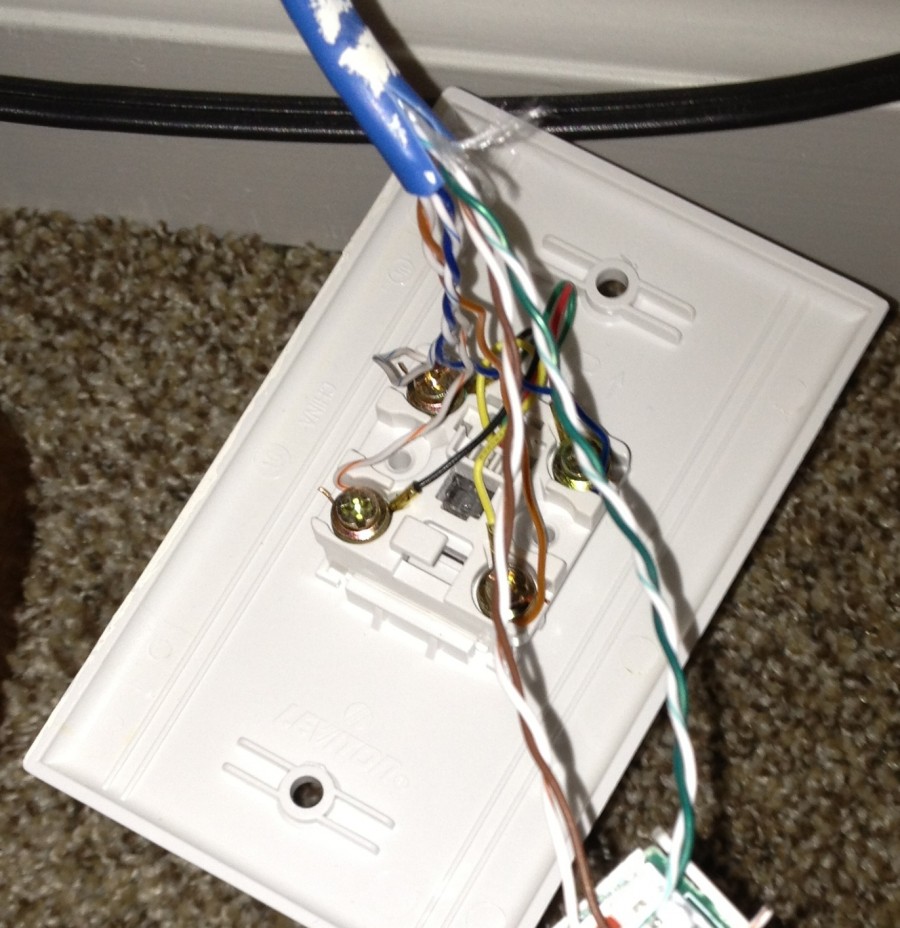

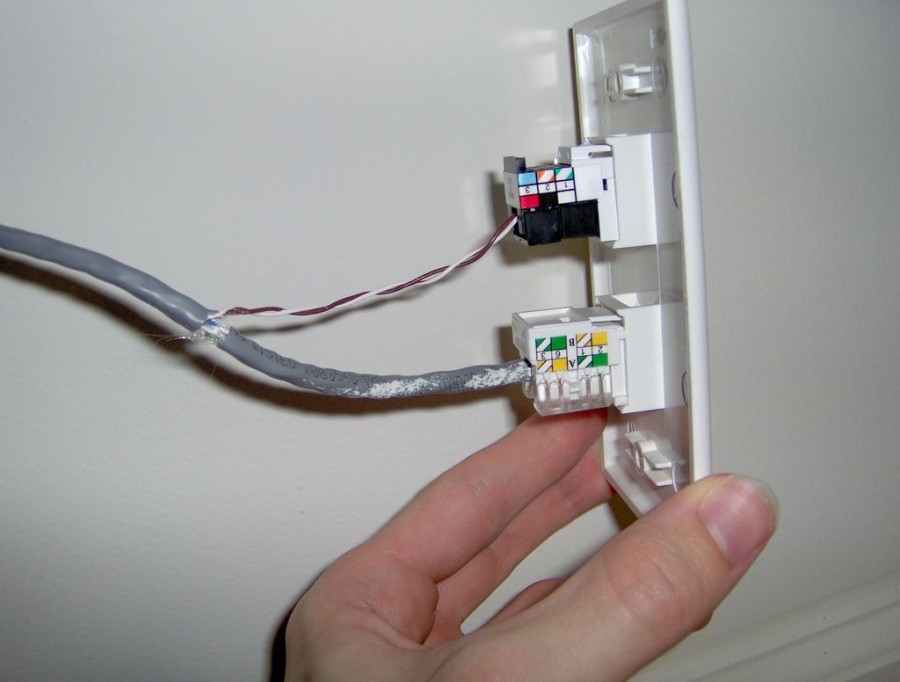

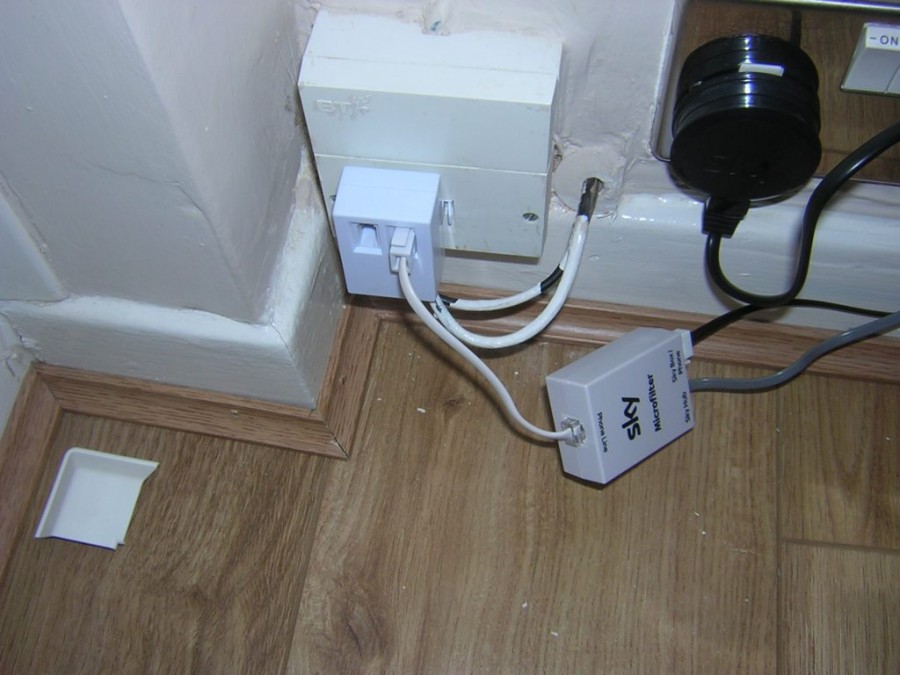

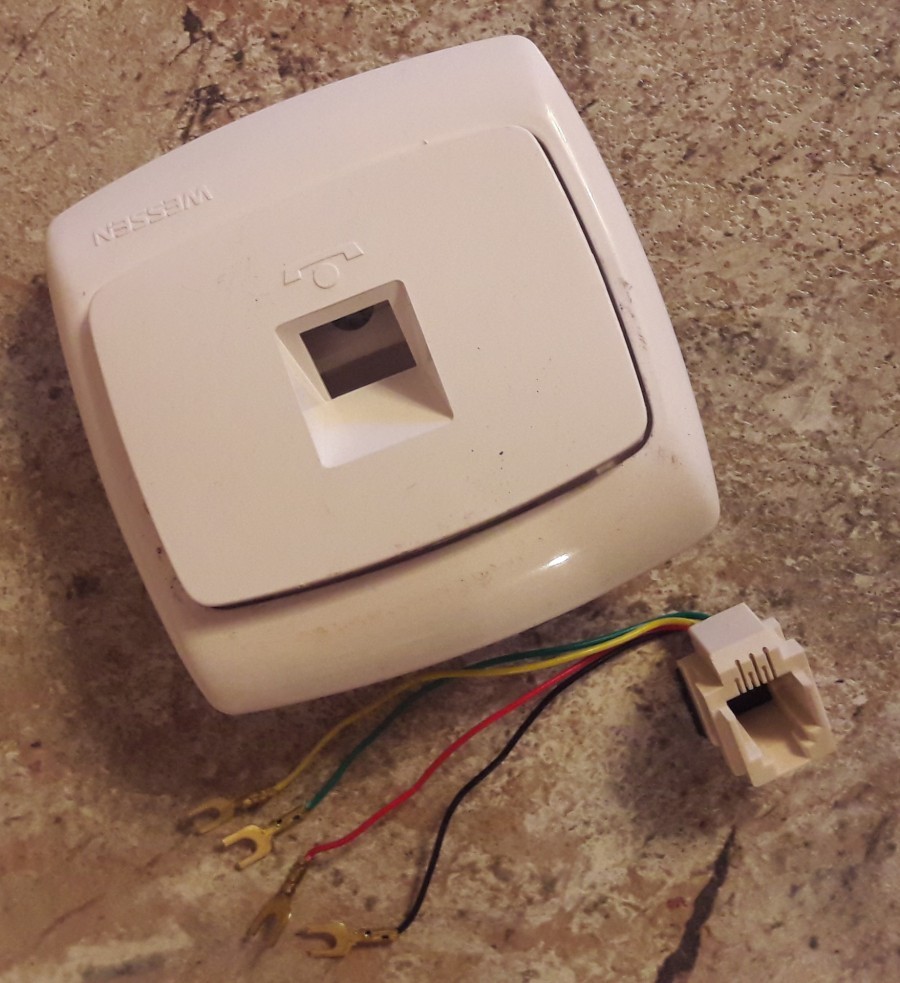

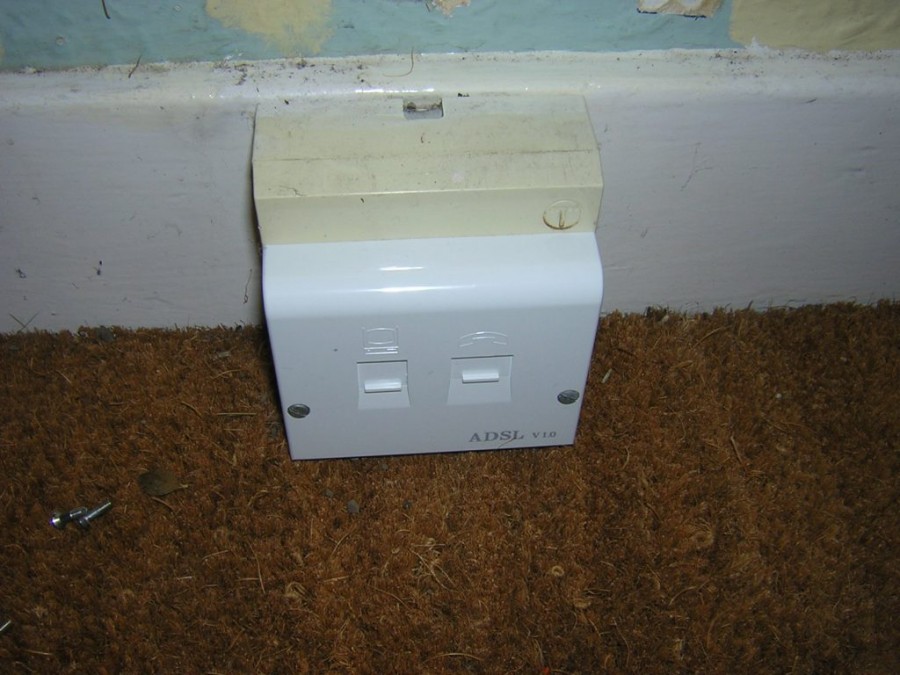

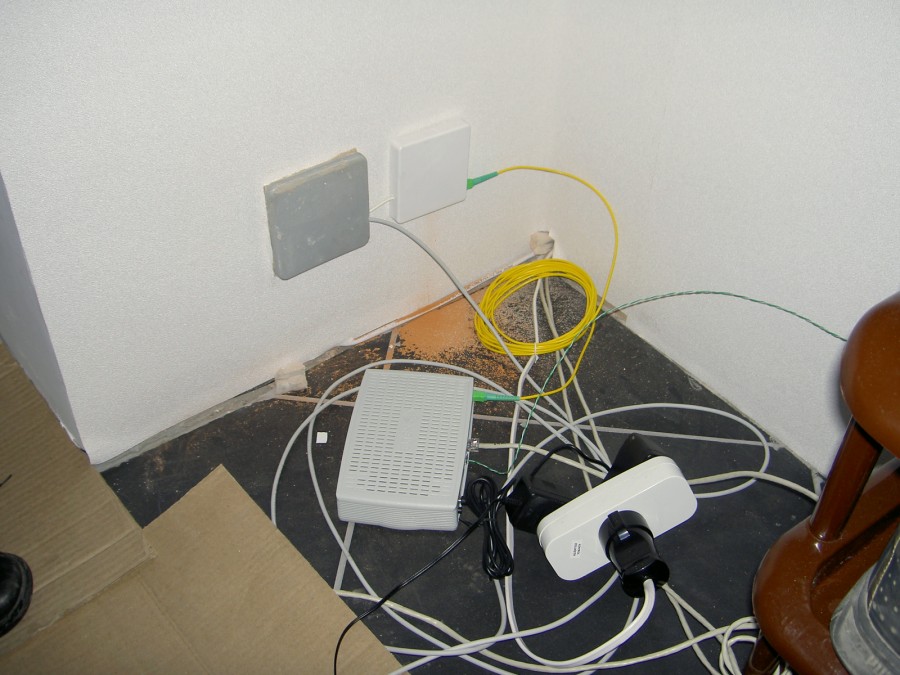

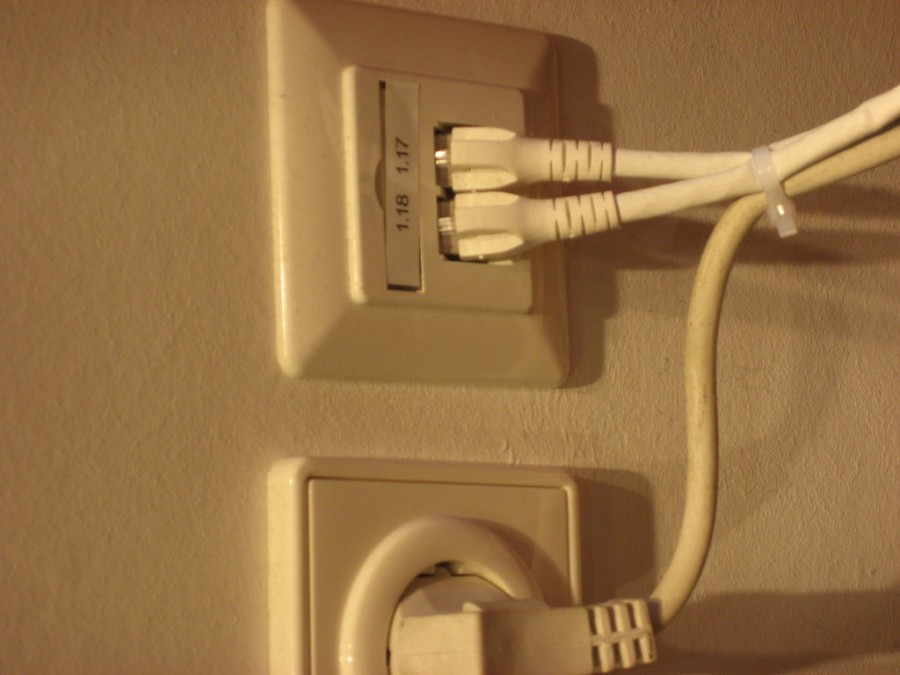

Фото подключения телефонной розетки

Читайте тут! Виды гофр для электрических кабелей: правила выбора и методы определения свойства элемента

Подключение телефонной розетки: варианты, схемы, особенности

Услуги сотовой телефонной связи почти во всем упростили общение между людьми, сделав его удобнее и доступнее. Современному человеку не надо метаться в поисках телефонного автомата либо жетона для получения способности совершить звонок. Но, невзирая на бесспорные плюсы мобильного общения, стационарные телефоны и проводная связь как и раньше пользуются огромным спросом, оставаясь хорошим средством высококачественного соединения. Не считая того сами аппараты стали намного удобнее и функциональнее. Для применения данного вида коммуникаций будет нужно наличие телефонных розеток. Эти разъемы имеют свои особенности и отличия в методах монтажа и их нужно учесть при подключении. В статье поведаем, как подключить телефонную розетку к телефонному кабелю, разглядим схемы и аннотации.

В наши деньки телефонный аппарат может иметь много дополнительных функций

Конструкция телефонной розетки, устройство кабеля связи

По собственному внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют не достаточно общего с электрическими розетками и линиями электропередач. Они разнятся не только лишь конструктивно, но и по методу монтажа. Дабы осознать все тонкости подключения линий связи, необходимо изучить особенности устройства и принцип деяния коммутационных устройств. Читайте также статью: → «Подключение разных видов телефонных розеток ».

Ток телефонной полосы повсевременно изменяется зависимо от положения трубки (снята либо положена), состояния разъема (подключен либо отключен). Если аппарат не подсоединен к сети, по полосы протекает неизменный ток напряжением 40-60 В. Подобная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение растет до 120 В, преобразовываясь при всем этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сопоставить с проводом ППВ, применяемым для проводки, но сечение жилы так не много, что допускает использование только при обозначенных нагрузках сети: в телефонных линиях, также схемах автоматики (охранной либо противопожарной сигнализации).

Перепутать по внешнему облику телефонный кабель – лапшу с другим изделием нереально

Различают некоторое количество видов разъемов для подключения телефонов:

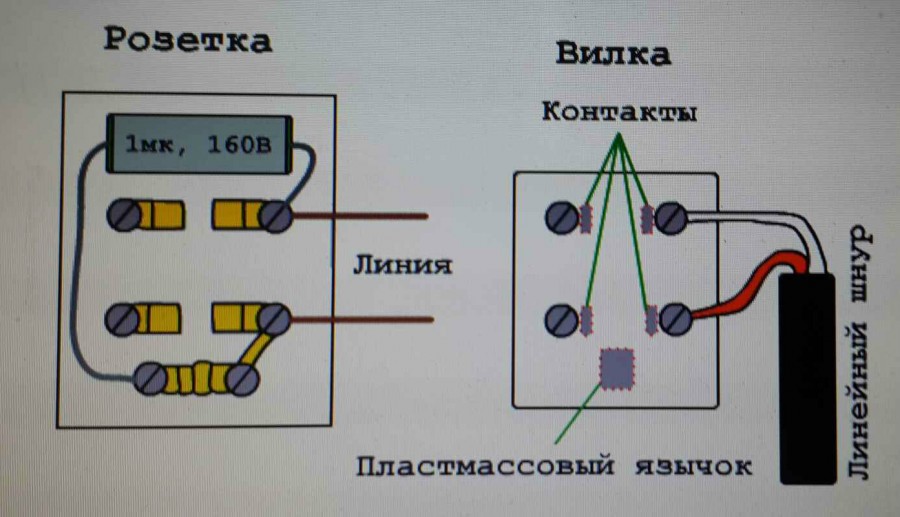

• РТШК-4 – может употребляться только для старенькых аппаратов связи;
• RJ-11 – современный вариант, именуемый «евро»;
• RJ-12 – сленговое название разъемаRJ-25, которое получило так обширное распространение, что для удобства предоставления инфы, применяется почаще, чем истинное. По сути таких розеток не существует, потому сталкиваясь с терминомRJ-12, следует иметь в видуRJ-25.

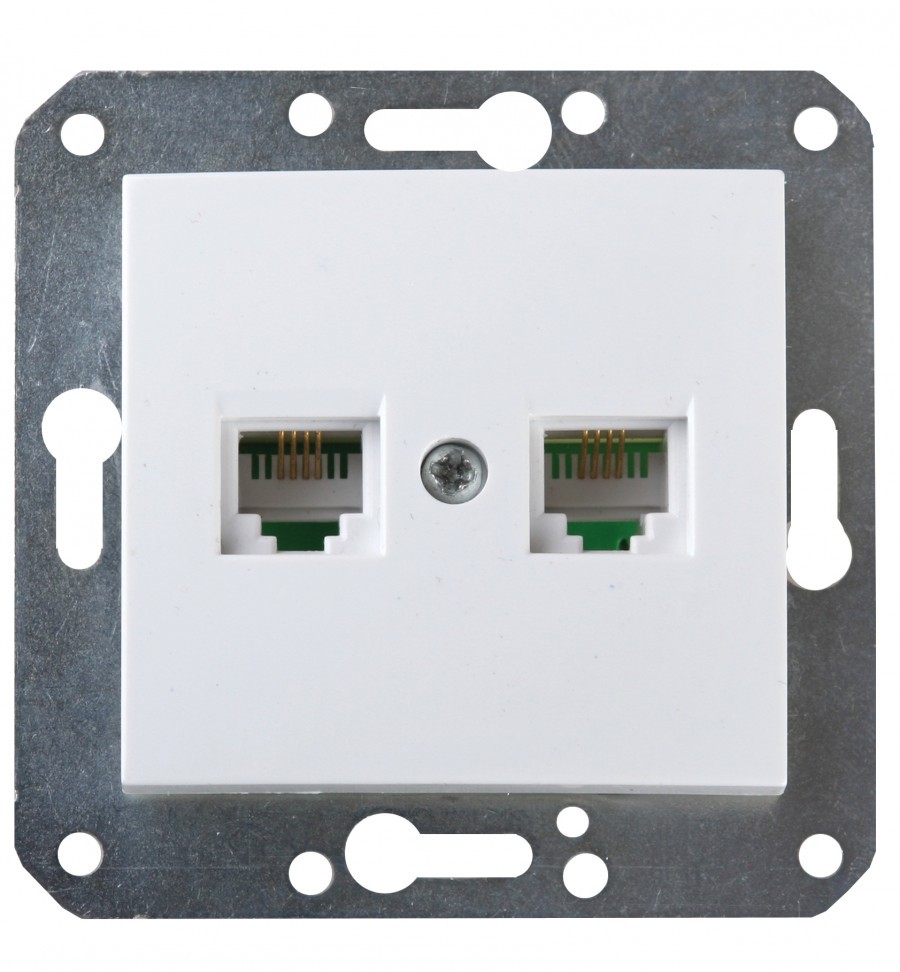

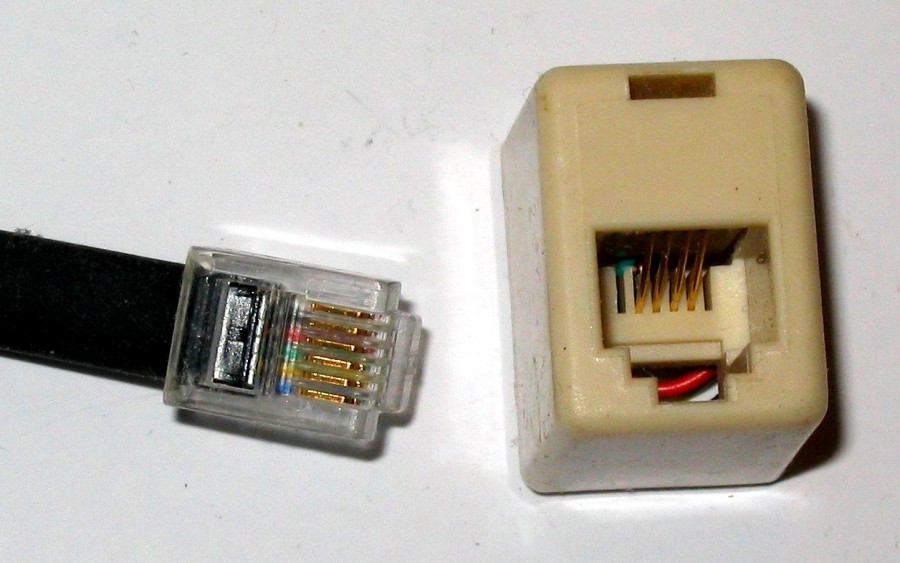

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответственного штекера. Снаружи она похожа на компьютерную розетку, но при более внимательном исследовании можно увидеть, что их гнезда отличаются по ширине (у компьютерного варианта оно обширнее).

Самые распространенные варианты выполнения устройств:

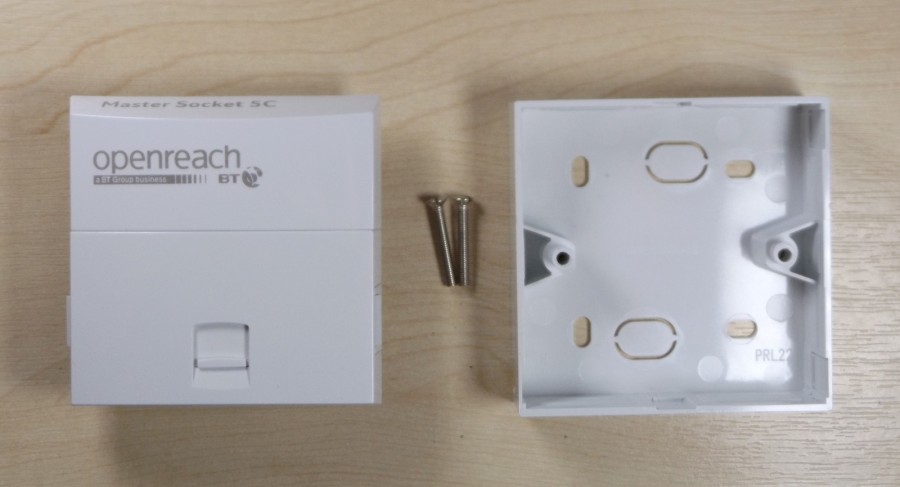

• затратные, они же внешние;
• врезные, они же внутренние.

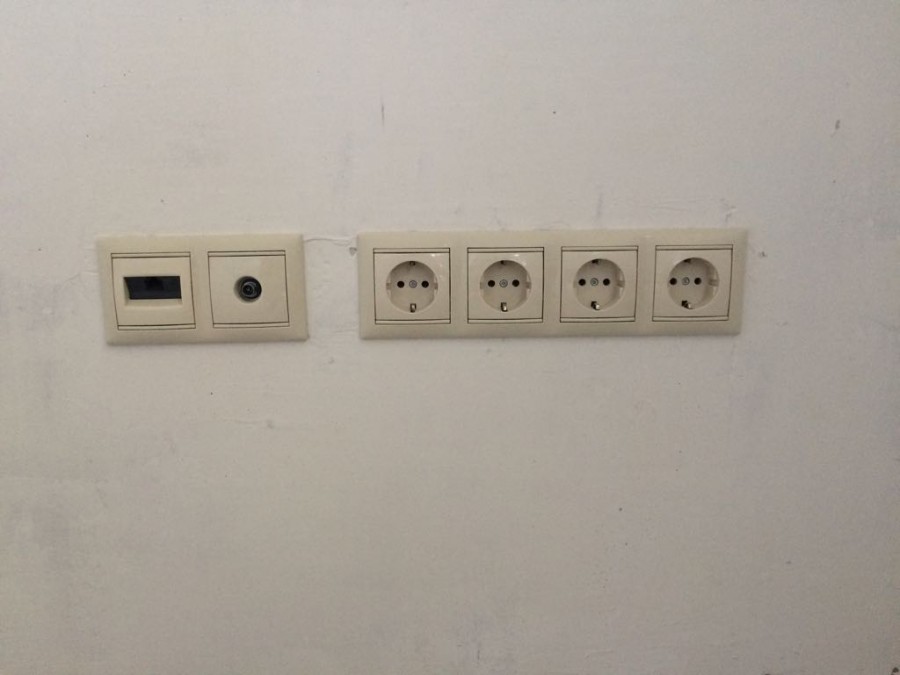

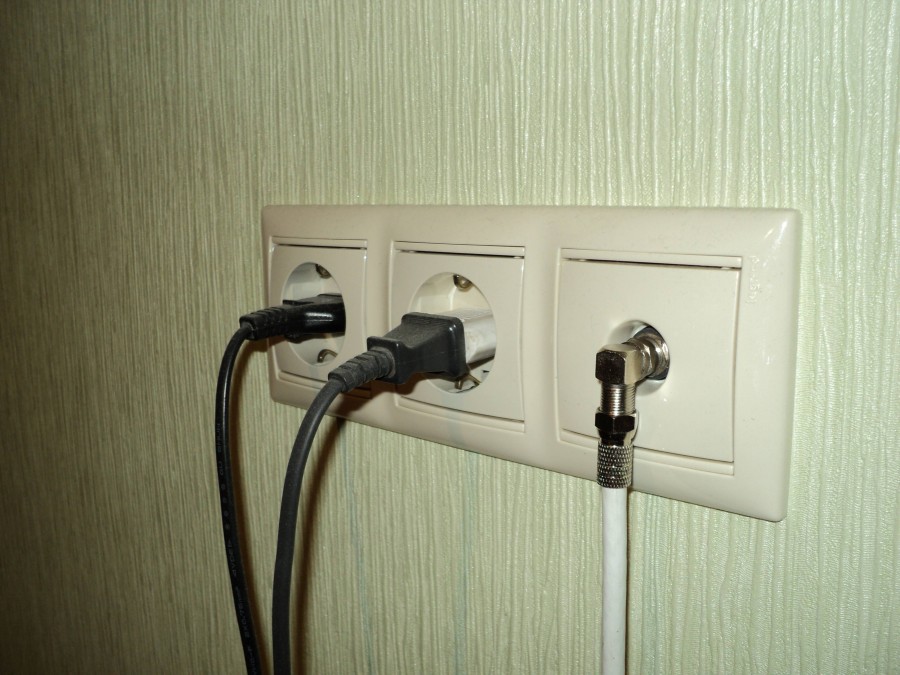

Также есть встраиваемые изделия, но они делаются в виде блоков, совмещающих, обычно, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные. Читайте также статью: → «Виды розеток и советы по их выбору и монтажу ».

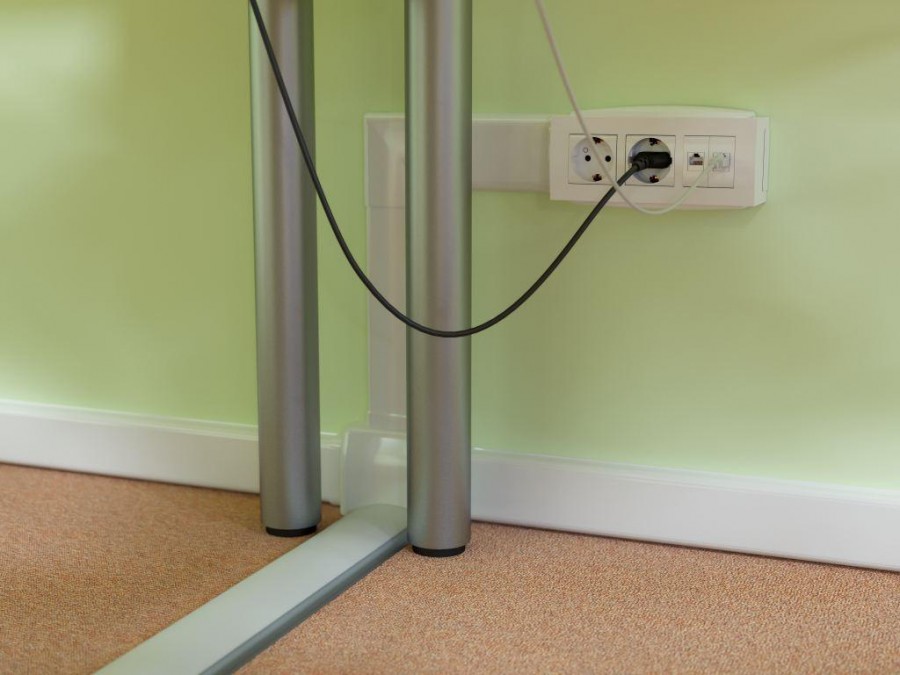

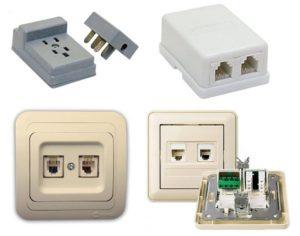

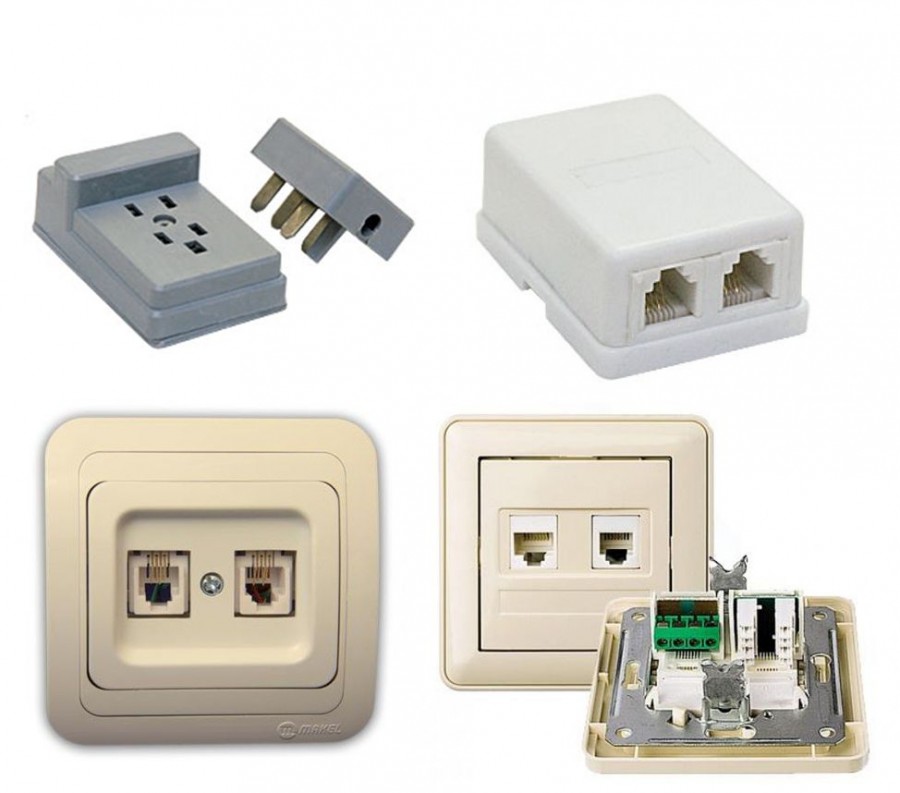

В разных критериях могут применяться различные виды розеток для телефона

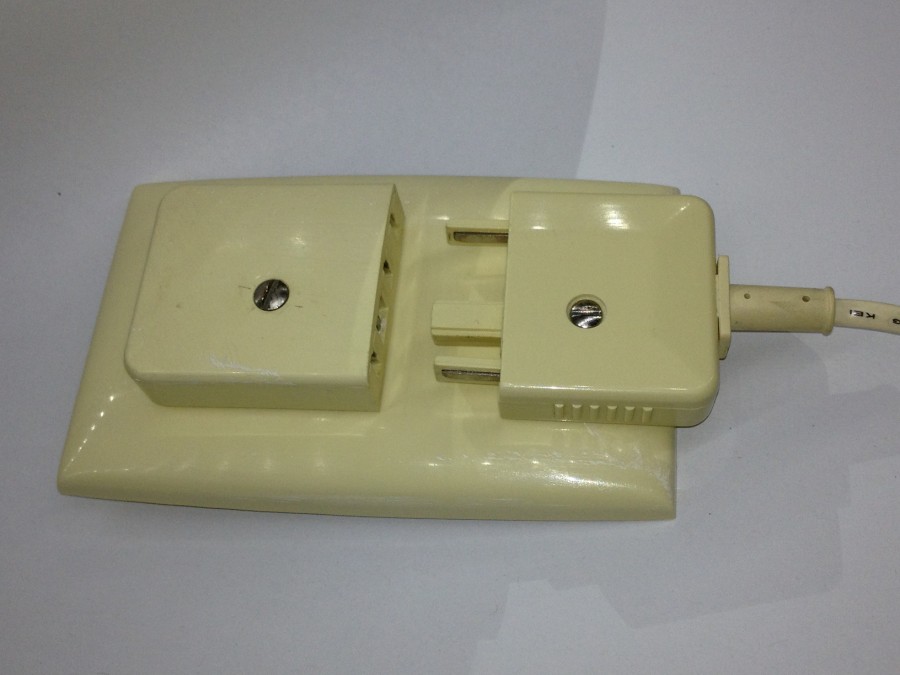

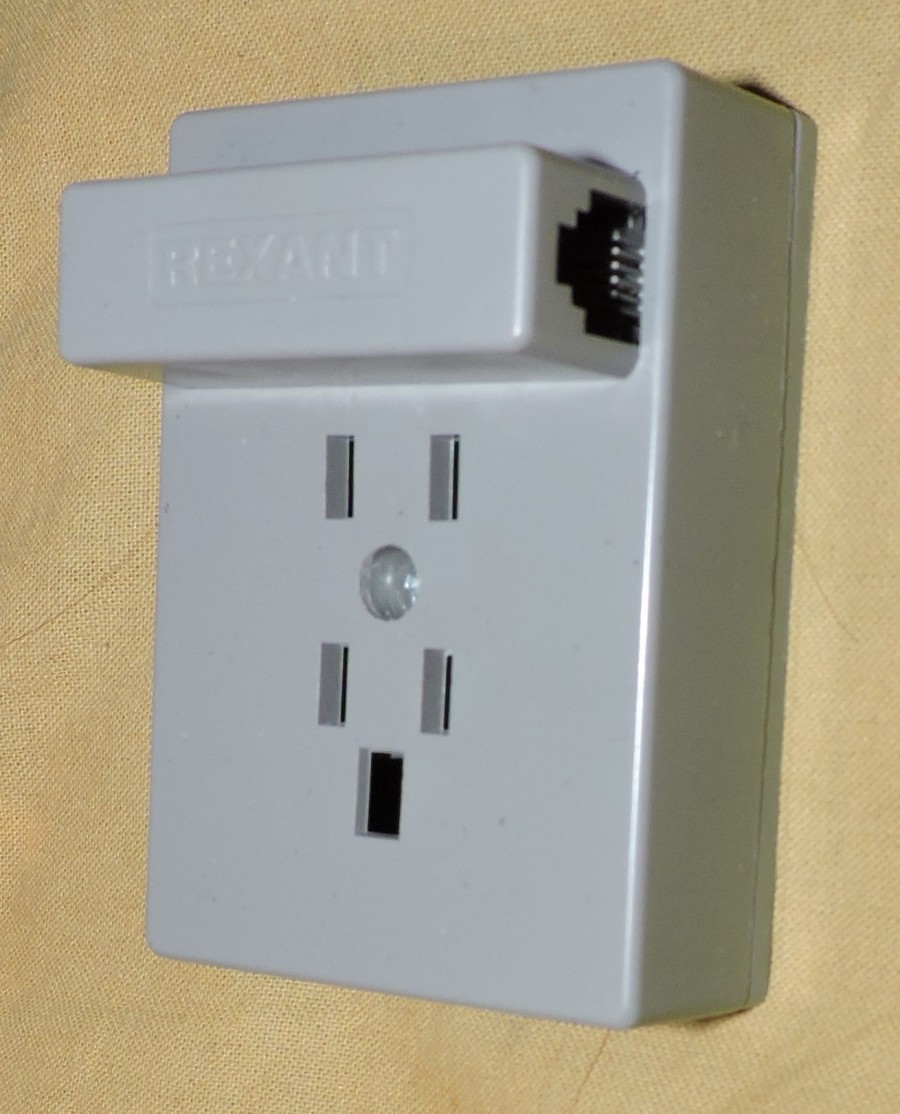

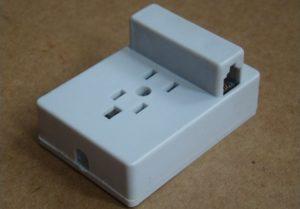

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном шаге смогла решить вопрос применения привезенных из других стран телефонных аппаратов с евро разъемами на постсоветских территориях. На данный момент она морально устарела, хотя продолжает удачно употребляться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для различных штекеров

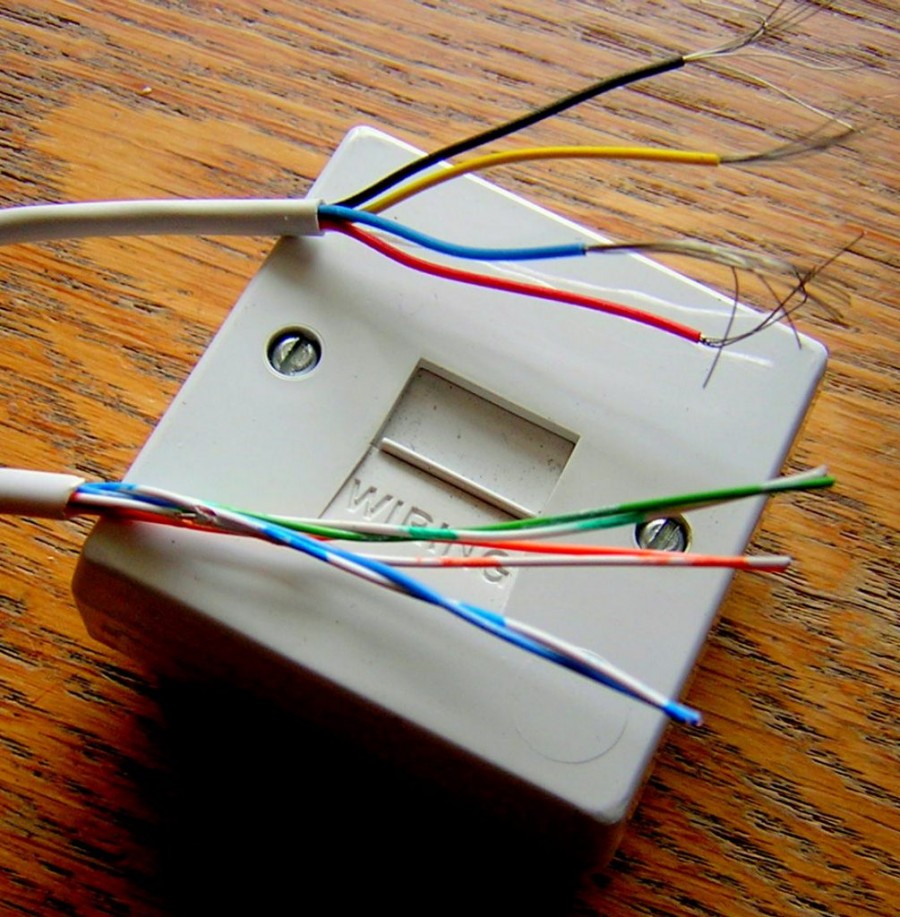

Современные телефонные провода в большинстве случаев могут быть двужильными и четырехжильными. При всем этом изоляция жил имеет соответствующую цветовую раскраску. Провода с 4-мя жилами используются, обычно, для офисных мини АТС, также при параллельном подключении 2-ух аппаратов по принципу секретарь – директор. В этом случае используются разъемы RJ-12.

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 делается полностью идиентично, кроме числа подсоединяемых проводников. Более нередко применяются двужильные провода, с коммутацией которых заморочек не появляется. Труднее обстоит дело с четырехжильными изделиями, соединение которых должно выполняться согласно цветовой схеме.

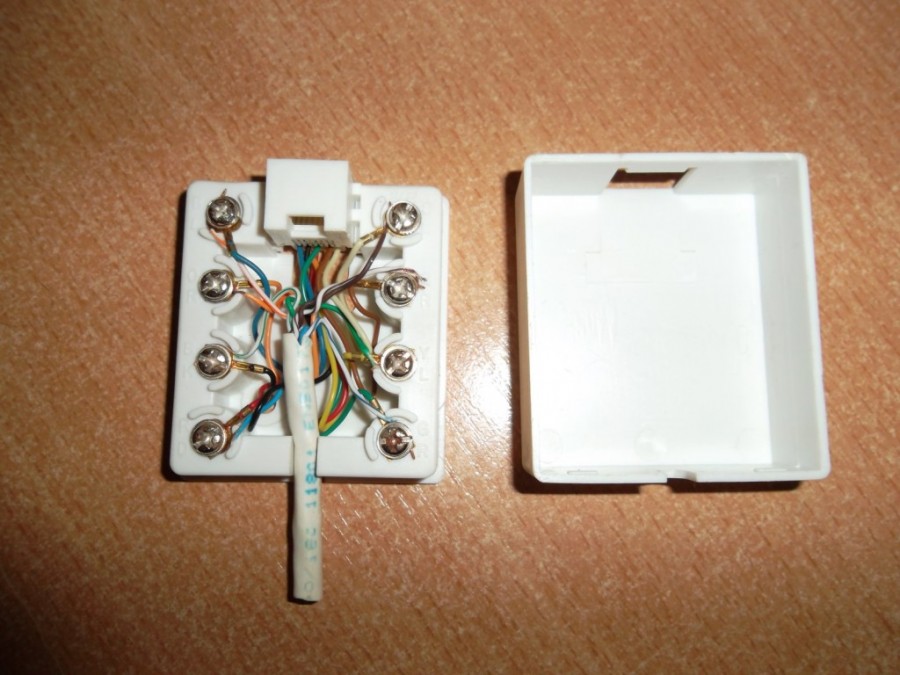

До работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается наружняя оболочка на подходящую длину. Зависимо от типа контактов, проводники зачищаются либо оставляются в изоляции. Последующие мероприятия выполняются в согласовании с аннотацией.

Коммутация двужильным проводом (RJ-11)

Пошаговая аннотация поможет провести подключение стремительно:

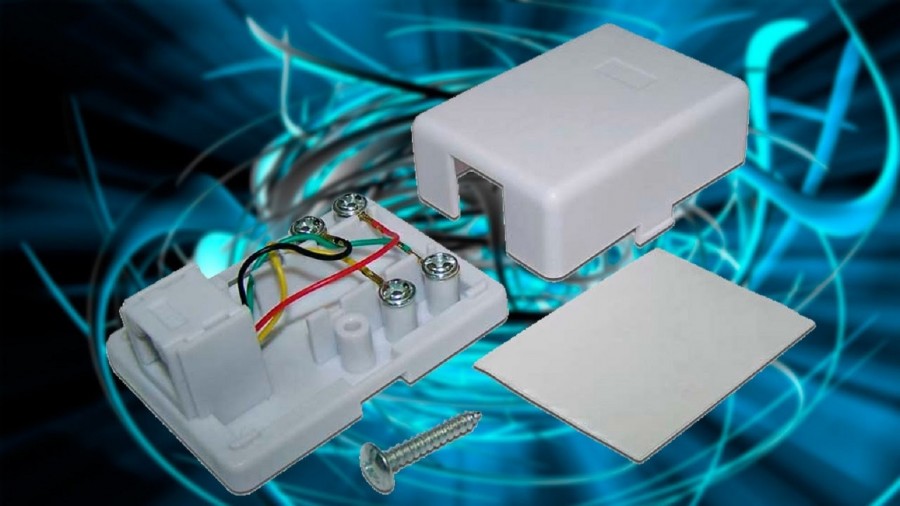

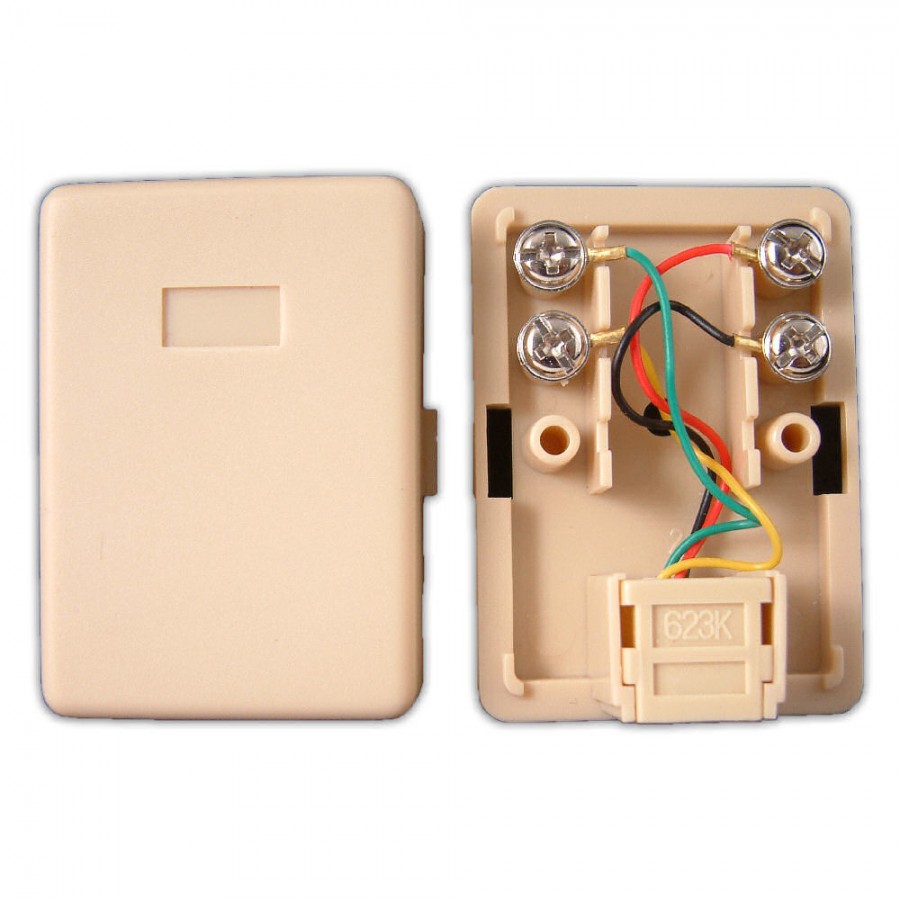

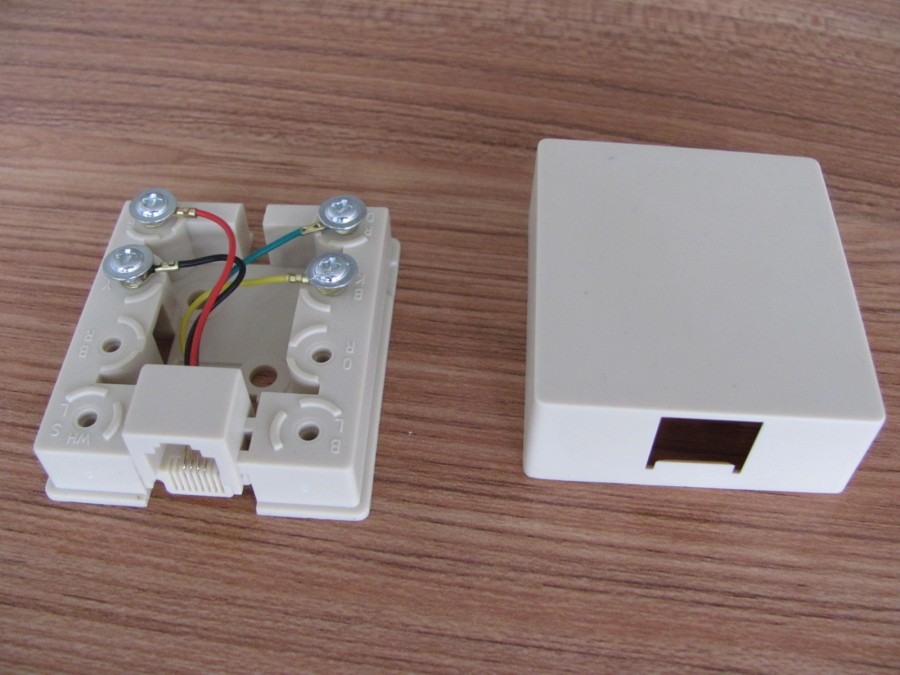

1. На внутренней части устройства размещены четыре клеммы либо контакта. При наличии болтовых контактов, необходимо обусловиться с цветом подводимых к ним проводников. По интернациональным эталонам красный проводник должен являться отрицательным, а зеленоватый – положительным. К ним и подключаются концы подведенного телефонного провода

1. Если конструкция устройства предугадывает клеммы, то концы провода зачищать не надо. Они вставляются в основание клемм и продавливаются до упора узкой плоской отверткой. Маленькие ножики, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При всем этом используют средние клеммы 2 и 3

1. Закрепить устройство на стенке, проверить работоспособность
2. Закрыть лицевую панель. Установка окончен.

Практическая рекомендация: При подсоединении концов двужильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия либо свойства связи.

Подключение розетки 4-х жильным проводом (RJ-12)

В процессе монтажа будут полезными следующие советы:

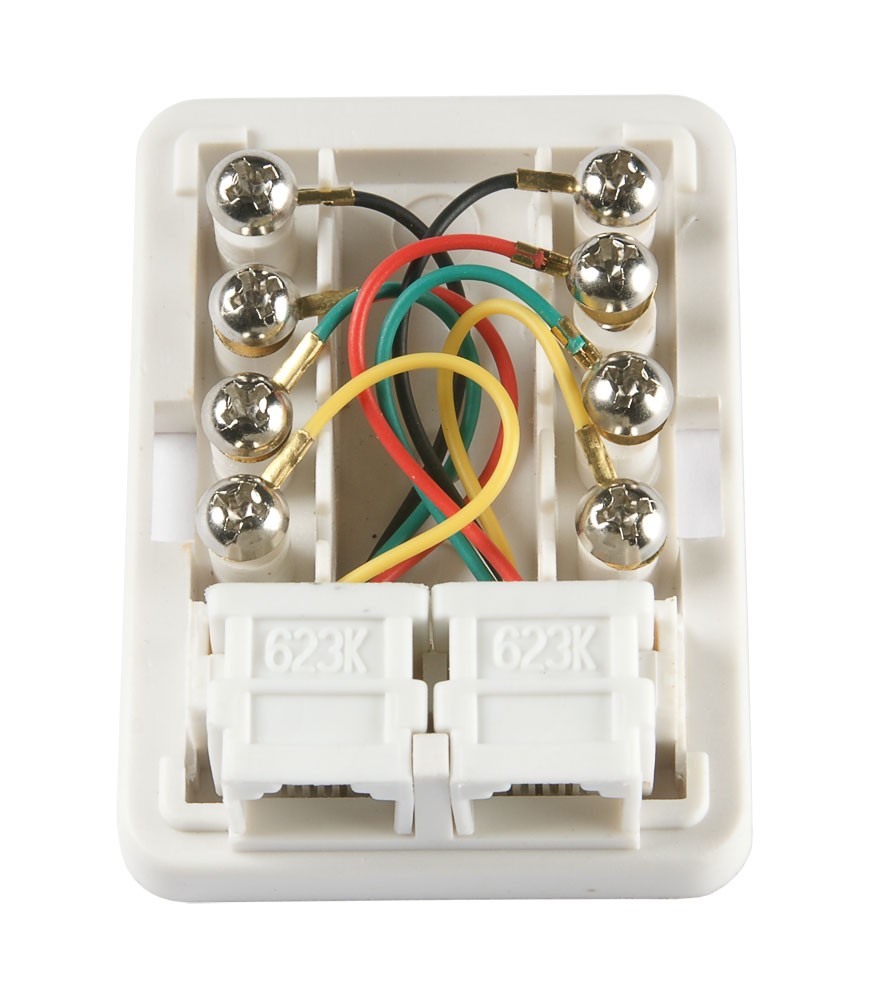

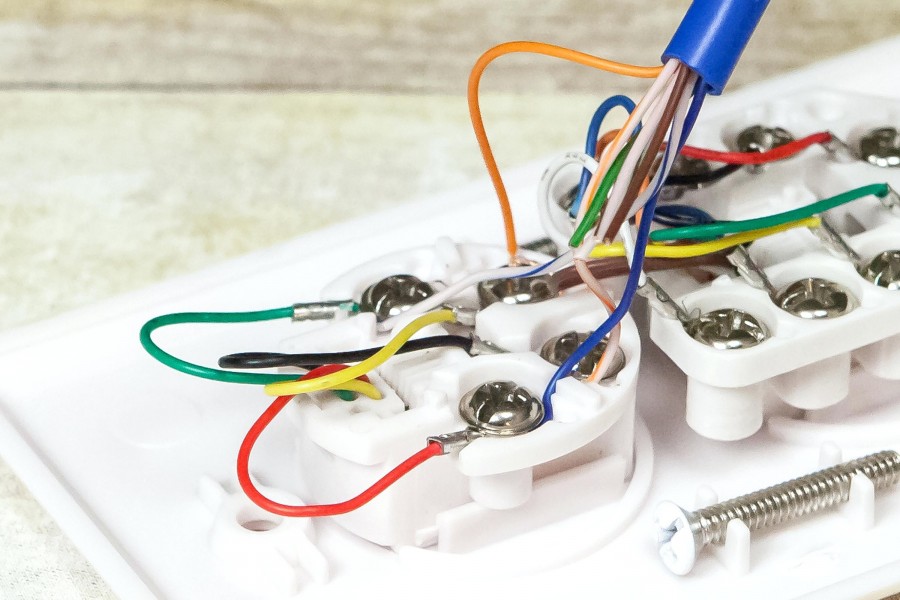

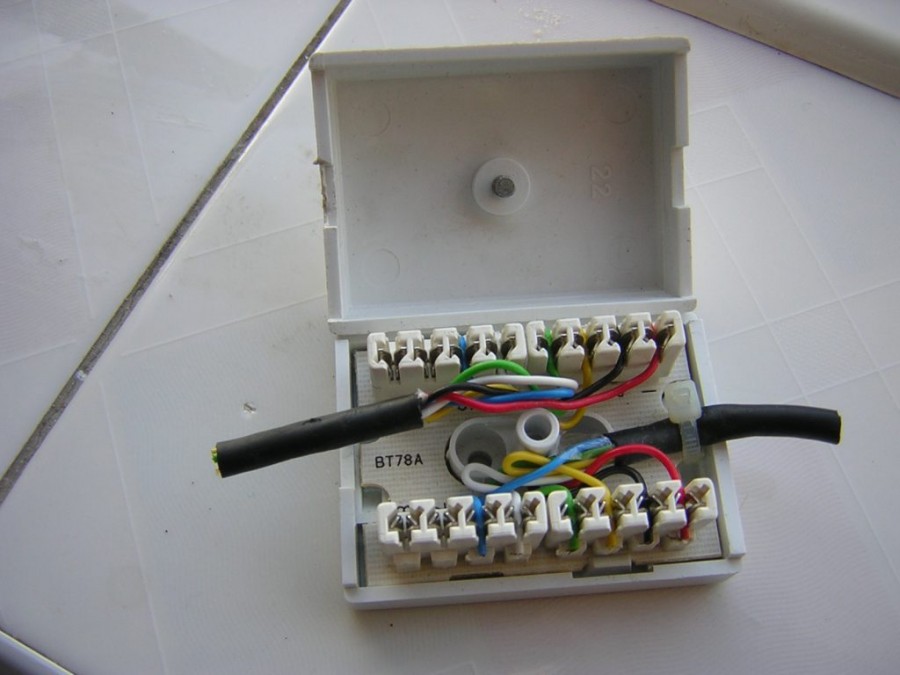

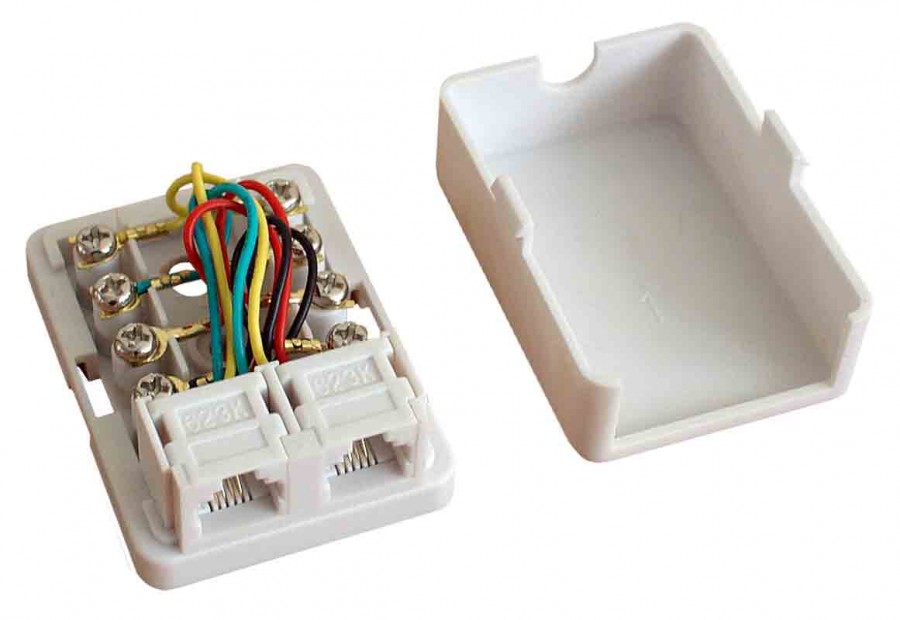

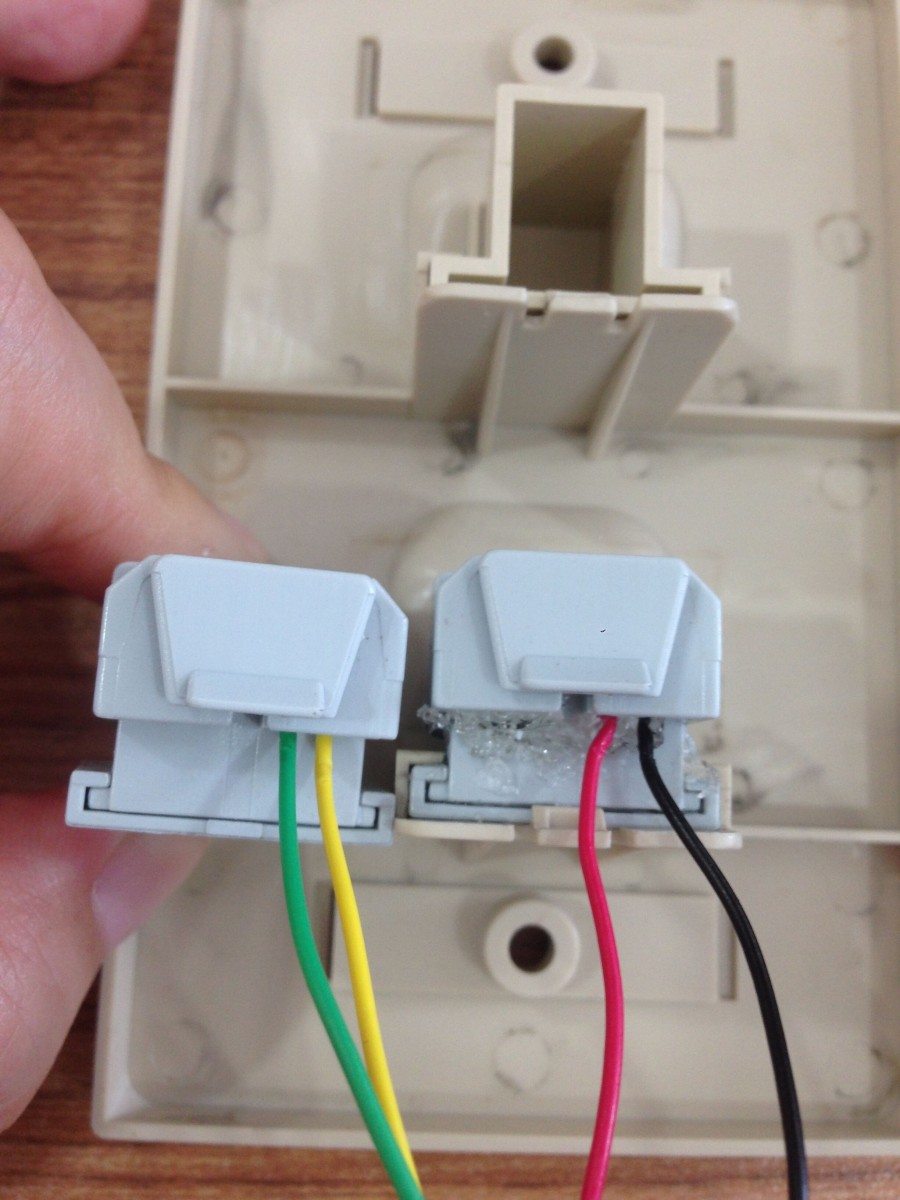

1. При коммутации 4 проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленоватый – 1 пара, черный и желтоватый – 2 пара. Заместо желтоватого проводника может быть белоснежный либо синий цвет, также и на сетевом проводе. Сущность от этого не изменяется

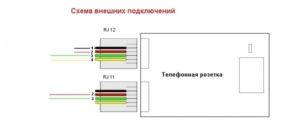

2. На рисунке можно узреть рассредотачивание проводов по цвету соответственных пар

Таковой метод коммутации является стандартным принятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

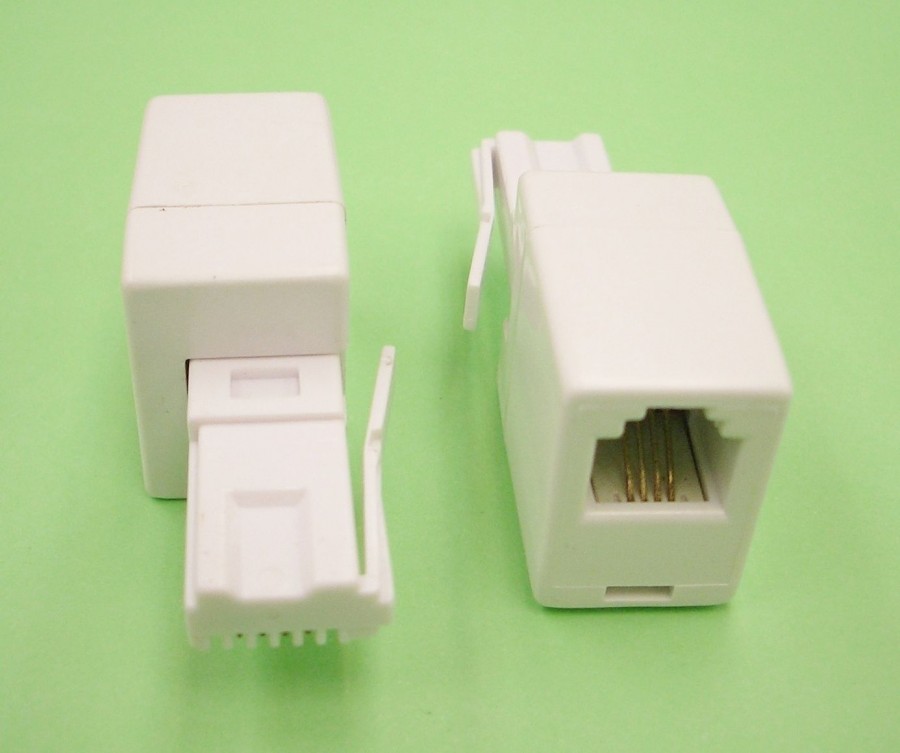

Коннекторы для подключения телефонных аппаратов к розеткам

Как и телефонные розетки, коннекторы к ним могут быть подключены при помощи двужильного (система RJ-11) либо четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

1. Внешняя защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. 1-ая и 4-ая клеммы остаются свободными
3. Делается обжим (опрессовка) контактов при помощи специального инструмента либо отвертки с узким основанием.

Если применяется провод старенького эталона (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после этого осуществляются вышеперечисленные мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленоватый провод (или синий и бело-синий), а на 1,4 – черный и желтоватый (или оранжевый и бело-оранжевый). После чего проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной полосы

Обжим при помощи отвертки делается методом поочередного нажатия до упора на любой из контактов коннектора. Интегрированный ножик пробьет изоляционный слой проводника и соединение будет обеспечено.

Обзор узнаваемых производителей телефонных розеток

При выборе разъемного устройства для подключения стационарного телефонного аппарата лучше отдавать предпочтение маркам, имеющим положительную репутацию на рынке электронной техники, испытанную временем. Посреди таких брендов можно отметить турецкие конторы Lezard, VIKO, также производителей из Франции – Schneider Electric, Legrand Valena. Для сопоставления, средние цены из интернет-магазинов на продукцию обозначенных производителей приведены в таблице:

Обозначенные цены являются усредненными данными и не могут быть применены для планирования либо составления смет. Читайте также статью: → «Купить розетки: как верно избрать розетки? 6 характеристик ».

Ошибки, допускаемые при выборе и монтаже телефонных розеток

Основной предпосылкой всех ошибок является легкомыслие и невнимательность. Ознакомившись с приведенными советами, реально избежать заморочек и недоработок во время установки коммутационных устройств.

Практическая рекомендация: Если юзер не обладает способностями работы с электронными устройствами, не стоит пробовать своими руками смонтировать разъем для телефона. Нужно обратиться за помощью к спецам, которые обеспечат грамотную и надежную установку розетки.

Ошибка 1. После вскрытия упаковки, прилагаемая аннотация выбрасывается в убежденности, что схема подключения указана на корпусе изделия. Схема может отсутствовать тогда и могут появиться трудности при монтаже.

Ошибка 2. Проводить установка без диэлектрических перчаток. Как уже было сказано, напряжение в сети может подняться до 120 Вольт. Беря во внимание, что «безопасного напряжения» не бывает, это угрожает противными последствиями. Создавать работы необходимо с соблюдением техники безопасности.

Ошибка 3. Приобретая изделие, может появиться желание сберечь и приобрести устройство неведомой конторы по более низкой стоимости. Это неверная экономия: продукт возможно окажется плохим и при всем этом не владеть гарантией, в итоге чего поменять его либо возвратить средства будет нереально. Известные марки предоставляют на свою продукцию гарантийные обязательства, что является залогом свойства и надежности.

Ошибка 4. Во время монтажа проводники замкнулись между собой и телефонная линия отключилась. Не надо подымать панику и вызывать ремонтную бригаду из телефонной компании. Линия отключается автоматом через центральную АТС. Такое отключение происходит на пару минут, после этого работа сети восстанавливается.

Ошибка 5. Внедрение провода б/у, снятого на древнем здании либо в заброшенном помещении. Данный провод может иметь нарушенную изоляцию либо покоробленную жилу. Это обязательно отразится на качестве связи. Лучше приобрести новый кабель, соответственный современным эталонам, что обеспечит идеальную связь.

В заключении хотелось бы отметить, что, невзирая на всеобщее распространение мобильников, стационарные аппараты продолжают обширно употребляться благодаря независимости от территориального «покрытия» и разных роумингов. Не считая того проводная связь предоставляет более высококачественное соединение, а время от времени остается единственным легкодоступным средством сообщений.
