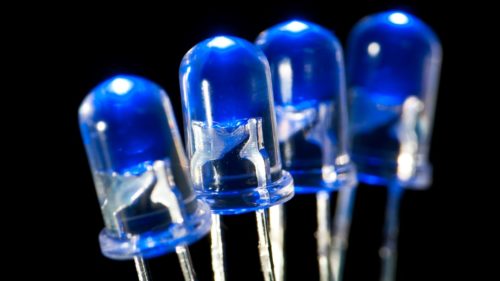

Светодиод – полупроводниковый устройство, модифицирующий электрический ток в видимый свет. Различают осветительные и индикаторные устройства. Они владеют разной мощностью, допустимой силой тока, напряжением, яркостью. Можно подключить светодиод к 220В, к 110В, к 1,5В, но только через устройство, ограничивающее электрический ток.
Особенности подключения светодиодного осветительного прибора к 220В
Механизм работы светодиодного осветительного прибора приметно отличается от всех других устройств такового рода устройств. Свет в этом случае генерирует полупроводниковый кристалл. Тело накаливания, как в других лампах, тут просто отсутствует, так как в полупроводнике электрический ток конкретно преображается в световое излучение. Такое устройство не греется, генерирует световое излучение точно обозначенной световой температуры и отличается долговечностью.
Но светодиод 220 Вольт либо другой мощности работает только при пропускании тока в прямом направлении. Другими словами для такового осветительного прибора нужна неизменный ток с напряжением в 4–12 Вольт. Соответственно, конкретно в бытовую электрическую сеть включить светодиод в 220В нельзя.
Принципиально! Большая часть современных осветительных устройств оборудуются драйверами, позволяющими работать от сети с напряжением в 110–220 Вольт. В неприятном случае при подключении нужна поначалу установить приспособления, выпрямляющие ток.
Правила безопасности при подключении
Техника безопасности в этом случае сводится не столько к предупреждению опасности для здоровья, сколько к предотвращению поломки устройств и недлинного замыкания. Советы ординарны:
- не допускается прямое подключение светодиодных ламп к сети с переменным током и напряжением в 220В;
- до того как подключать хоть какой вариант осветительного прибора, нужно изучить технические свойства;
- следует найти катод и анод у светодиода, обычно, длинноватая ножка выступает плюсом, другими словами является анодом, а маленькая, соответственно, катодом;
- нужно высчитать схему подключения светодиода к сети в 220В с учетом напряжения;
- эффективную работу устройства обеспечивает блок питания либо драйвер с хорошей мощностью;
- перед подключением непременно определяют полярность светодиода;
- рекомендуется делить резисторы на 2 части, дабы понизить риск поражения током;
- нужно тестировать конструкцию – включить и замерить уровень потребляемого тока в 220В.
Более экономным и обычным решением трудности является установка диммируемых устройств. Тут довольно найти мощность устройства.
Схемы подключения светодиода к 220В
Полупроводник пропускает ток исключительно в одном направлении. Но в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока изменяется. Дабы восполнить этот эффект и подключить светодиодную лампу, нужна выпрямитель какого-нибудь типа, способный погасить оборотное напряжение.
В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими методами. В большинстве случаев в быту применяется схема с резистором, так как таковой метод прост в монтаже и доступен по цены.

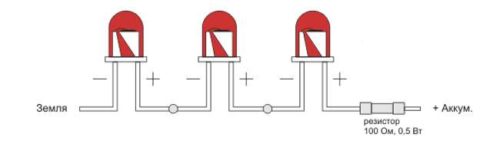

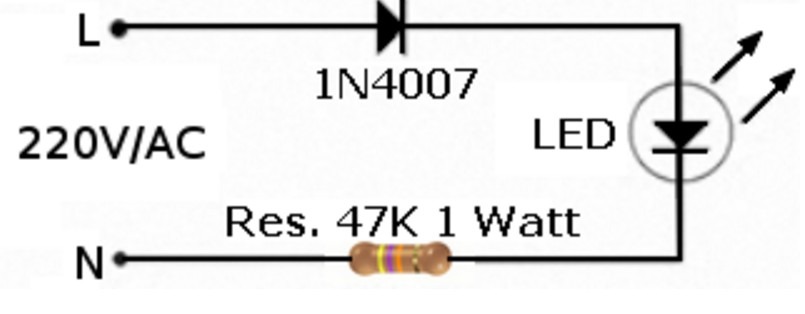

Как подключить светодиодный осветительный прибор последовательным методом
Такое подсоединение осуществляется совсем не сложно и полностью годится для бытовых светодиодных устройств и сети в 220 Вольт.
- Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от оборотного напряжения. На теоретическом уровне при подсоединении светодиода, мощностью, к примеру, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Но на самом деле оборотная полуволна в данном случае подается на светодиод, а не на резистор, а так как оборотное напряжение у полупроводников невелико – до 30 Вольт, устройство стремительно выходит из строя.
- Все элементы цепи – резистор, диодик защиты и светодиод подключаются последовательно.
Принципиально! В схеме следует установить резистор мощностью более 2 Вт, так как устройство тут приметно греется.

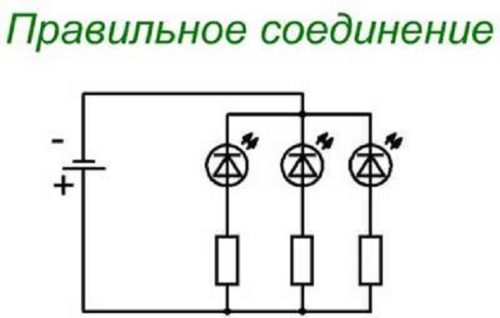

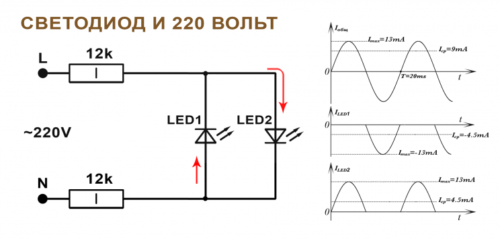

Как подключить светодиодный осветительный прибор к 220В параллельным методом
Подсоединить светодиодный осветительный прибор можно и параллельно. Такая схема более надежна, хотя не исключает эффект мигания.
- Индикаторный диодик подключают параллельно светодиоду. Диодик обязан иметь оборотное включение. При первой полуволне работает индикаторный диодик, при 2-ой – светодиод. Напряжение, падающее на последний, не превосходит 1 Вольт, что делает такую схему более долговременной.
- Мощность резистора и тут должна быть лишней – он греется.
Понизить эффект мигания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне врубается 1 светодиод, при 2-ой – параллельный ему. При таком расположении оба элемента в подходящей степени защищены от лишнего оборотного напряжения.
Принципиально! Совсем от эффекта мигания и в данном случае избавиться нельзя.

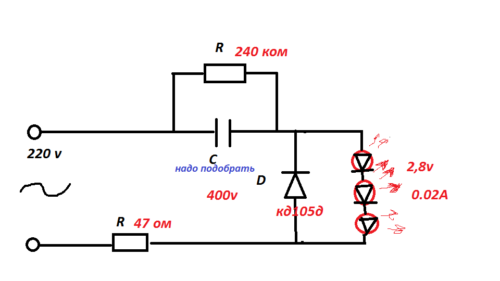

Схема включения светодиода в сеть 220 вольт лучевым соединением
Запитать светодиод от сети 220В таким методом – идеальный вариант, так как способ предупреждает лишний нагрев всех деталей цепи и исключает приметные для глаза мигания. Не считая того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп просит больше времени и предполагает цепь из огромного количества частей.
- Заместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Применять нужно пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
- Параллельно конденсатору в цепь включают резистор. Его задачка – разряд конденсатора после того, как осветительный прибор отключают от сети в 220 Вольт.
- Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно без помощи других выполнить из 4 диодов с подходящими чертами. Наибольшая сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Вероятное оборотное напряжение – более 400 Вольт. Мост подсоединяется в оборотном направлении по сопоставлению со светодиодным элементом.
- Последовательно конденсатору в цепь вставляют очередной резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.
В таковой схеме все элементы греются некординально, что обеспечивает высшую долговечность и надежность.
Схема шунтирования светодиода обыденным диодиком
Необходимость шунтирования подтверждена практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.
Рабочая схема включает индикаторный обыденный диодик с той же полярностью, что и светодиодное устройство. При всем этом лишне высочайшее напряжение оборотной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диодик монтируют между резистором и светодиодом.
Расчет гасящего конденсатора для светодиода
Подключение светодиодных осветительных приборов даже по самой успешной схеме осуществляется после расчета черт резистора, дополнительных диодов, и, естественно, конденсатора. Емкость последнего вычисляют следующим образом.
Допустим, частота сети составляет обыденные 50 Гц. Нужно подсоединить светодиод в 20 мА, на который припадает 2 В. Нужный коэффициент пульсаций составляет 2,5%.
- Светодиод представляют как обычной резистор. Коэффициент пульсаций разрешается поменять напряжением на конденсаторе. Выходит следующее: Кп = (Umax – Umin) / (Umax + Umin) ⋅ 100%, где после подстановки данных получают 2.5% = (2В – Umin) / (2В + Umin) ⋅ 100% => Umin = 1.9В.

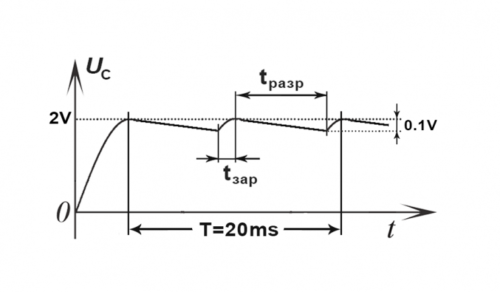

- Используя типичную осциллограмму напряжения, можно вычислить время заряда конденсатора. tзар = arccos(Umin/Umax) / 2πf = arccos (1.9/2) / (2⋅1415⋅50) = 0.0010108 с. Остальной промежуток времени конденсатор разряжается. Так как в стандартной схеме применяется двухполупериодный выпрямитель, этот показатель уменьшают в два раза.
- Потом вычисляют емкость по формуле и получают C = ILED ⋅ dt/dU = 0.02 ⋅008989/(2-1.9) = 0.0018 Ф (либо 1800 мкФ).
На самом деле ради 1 светодиодного осветительного прибора таковой мощнейший конденсатор не устанавливают. Дабы видоизменять схему, заместо обыденного резистора в схему включают реактивное сопротивление – 2-ой конденсатор.
Как подключить светодиодную ленту на 220 вольт
Часто в быту заместо большого устройства, который может выступать светильником, предпочитают установить подсветку. Для нее идеальнее всего применять готовые светодиодные ленты. Установка очень прост, так как установщику необходимо только следовать аннотации: все составляющие подсоединения при монтаже применяют уже в готовом виде.
- Светодиодная лента – ряд последовательно закрепленных светодиодов. К блоку питания они присоединяются параллельно, друг к другу лучше монтировать платы тоже параллельно.
- Для начала определяют плюс и минус блок питания. Обычно красный шнур – это плюс, а синий либо черный – минус. Если шнур отсутствует, подключение создают через маркированные зажимы.
- Идеальнее всего подсоединить ленту пайкой. В определенных случаях удобней применять коннекторы. При монтаже нужна только отодвинуть зажимную пластинку, насадить коннектор на край ленты и двинуть зажим вспять. Потом провод от коннектора подсоединяют к блоку.
Если подразумевается установка цветной ленты, схема будет включать контроллер, отвечающей за включение и отключение отдельных светодиодов.
Заключение
Подключить светодиод к 220В можно только при помощи дополнительных устройств. Схема подсоединения может включать резисторы, конденсаторы, выпрямительные мосты. Задачка таких частей – распрямить переменный ток и предупредить действие оборотной волны напряжения на светодиод.
Как подключить светодиодный осветительный прибор к 220 В: 9 шагов монтажа
Подключение точечных осветительных приборов: достоинства устройств
Если взять для сопоставления светодиоды с люминесцентными экономичными лампами, то приемущество и в данном случае будет на их стороне. К тому же, срок службы данных лампочек значительно больше. Экологическая составляющая светодиодных источников света и тут будет на первом месте.
Светодиодные лампы последнего поколения обустроены самыми наилучшими качествами и чертами, в сопоставлении с другими, имеющимися на рынке на нынешний момент.
Единственным недочетом, характерным светодиодным лампам, сейчас можно именовать только высшую стоимость на такие изделия. За высококачественные светодиодные софиты придется заплатить дороже, чем за обыденный источник света. Но, тенденция к понижению цены дает надежду на то, что скоро все сумеют для себя позволить более экономично расходовать энергоресурс, использовать понижающий ее потребление метод освещения места. Сейчас данные устройства используют в главном на навесном потолке. Если вы приобретете люстру с подсветкой, то в ней так же будут в наличии светодиоды.
Новые светодиоды владеют многими плюсами:
- Экономичность;
- Качество;
- Длинный срок службы;
- Симпатичный вид;
- Отсутствие отвратительного воздействия на окружающую среду и человека;
- Компактность;
- Отсутствие в них нагара;
- Простота установки.
Светодиодные лампы имеют самые наилучшие свойства посреди других фаворитных дамп на рынке на нынешний момент.
Как подключить светодиодную лампу: устройство устройства
Строение светодиодного источника света достаточно легко. Он содержит в себе несколько светодиодов, также корпус с нужным отражателем. Для того, дабы светодиоды охлаждать, в лампе находится радиатор. В нем, в месте соприкосновения со светодиодом, находится слой термопасты, которая улучшает контакт. И отвод тепла. В случае, если светодиод перегреется, лампа выйдет из строя. Потому, при установке непременно необходимо оставлять свободное незамкнутое место около радиатора. Также нельзя располагать светодиодную лампочку у нагревающихся устройств и поверхностей.
Общая мощность осветительного прибора всегда равна сумме мощности, равной всем входящим в нее светодиодам.
Светодиодов может иметься и совершенно не много (один), и даже несколько 10-ов. Они все включены в общую электрическую схему, и подчиняются специально собранной цепи, присоединенной через один блок питания. Новенькая светодиодная лампа обыкновенной мощностью в 220 В состоит из более чем 1-го светодиода, которые защищены светорассеивателем либо специальной пластмассовой пробиркой. К патрону всегда подключена схема преобразования тока. Теплоотводящий радиатор установлен под светодиодом.

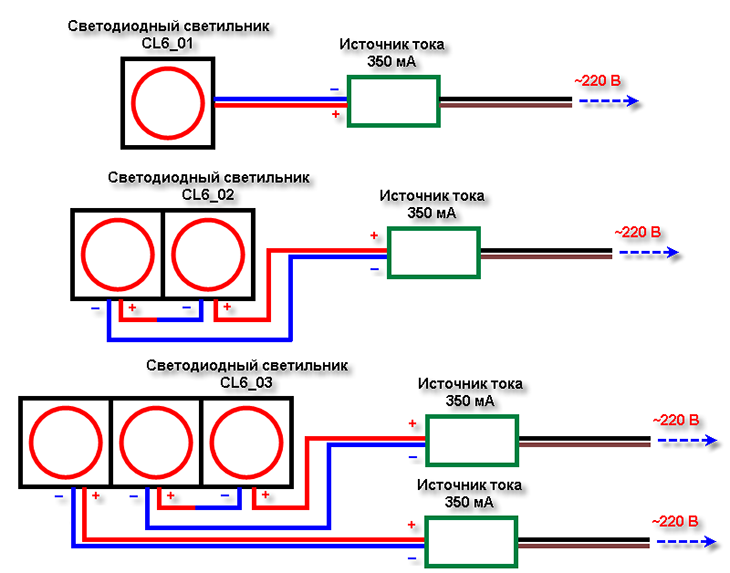

Схема подключения светодиодного осветительного прибора
Для деяния светодиодов нужен неизменный ток. Покупая осветительный прибор для использования его в обыкновенной квартире, на даче, либо доме с рабочим обыденным напряжением сети 220В, отыскиваете светодиодную лампу, где на упаковке будет указана мощность конкретно 220 В. Данная пометка значит, что схема нужного для работы лампы блока питания, уже есть в лампе от завода-изготовителя, и устройство можно подключать впрямую к выключателю вашей электросети согласно имеющейся схемы подключения осветительного прибора (люстры).
В случае, если же на упаковке со светодиодной лампой обозначено значение 24 либо 12 вольт, это означает, что для того, дабы она нормально работала, нужен преобразователь напряжения. Тогда может быть применять стандартный заводской особый блок питания, который можно отыскать в специализированных отделах. Данный блок прослужит длительно, он надежен и неопасен.
Все нужные для подключения данные можно узреть на упаковке лампы либо в аннотации. Необыкновенную роль играет мощность устройства. Она должна быть, идеальнее всего, с припасом примерно в 20%. Дабы верно ее высчитать, а потом приобретенные Амперы помножьте на рабочее напряжение. Так вы получите число, которое составляет потребляемую мощность нужного для вас светодиодного осветительного прибора.
Направьте внимание, что перед включением лампы непременно следует убедиться, что блок питания не подключен к электросети. В неприятном случае поломки не избежать. Подключайте осветительный прибор к источнику питания параллельно, непременно соблюдая полярность.
Производим установка встраиваемых спотов своими руками: как подключить трансформатор с 220 на 12В
Трансформатор – это устройство, представляющее собой сердечник с имеющимися 2-мя обмотками. В неотклонимом порядке на них должно находиться однообразное количество витков. Сам же сердечник должен набираться из электротехнической стали.
На входе устройства подаётся напряжение, а в самой обмотке возникает нужная электродвижущая сила, создающая магнитное поле. Через него проходят витки первой из катушек. Благодаря этому появляется сила самоиндукции. Другая катушка генерирует напряжение, отличающееся от первого на столько раз, конкретно на сколько будет отличаться количество витков в обеих катушках.
Действие трансформатора осуществляется следующим образом:
- Ток проходит по одной из катушек, создающей магнитное поле;
- Все силовые полосы замыкаются около проводников катушек;
- Некоторые из данных силовых линий должны замкнуться около проводников 2-ой катушки.
Чем далее находятся обмотки друг от друга на расстоянии, тем наименьшая выходит между ними электромагнитная связь. Через первую катушку проходит ток переменный и означает, создающееся магнитное поле тоже будет переменным. А означает изменяться по закону и во времени. Из-за изменений тока в первом приборе, в обе катушки будет поступать магнитный поток, изменяющий величину и направление. В связи с этим будет происходить индукция переменной движущей силы. Если концы 2-ой катушки соединить с приёмниками электроэнергии, тогда в цепочке приёмников появляется ток. К первой катушке от генератора сумеет поступать энергия, равная той, которая отдается в цепочку 2-ой. Данная энергия поступает средством обыденного переменного магнитного потока.
Можно ли одному сделать трансформатор для интегрированных потолочных ламп
Невзирая на то, что на 1-ый взор данный устройство кажется достаточно сложным, его без усилий можно собрать без помощи других. Нужно всего только выполнить такие шаги:
- Высчитать свойства и количество нужных витков на обмотках катушках;
- Приобретенное число умножаем на 220;
- Сделать из жестяных банок сердечник;
- Обжечь эти заготовки в печи на огне;
- Покрыть лаком и с одной стороны приклеить полосы бумаги.
- Из толстого картона сделать базу для катушки.
- В готовую катушку необходимо воткнуть стальные полосы, которые должны войти, примерно на одну вторую всей собственной длины.
- Обтянуть этими полосами базу
- Соединить концы;
Около сердечника и каркаса непременно необходимо бросить маленькое расстояние. Для понижающего устройства основание идеальнее всего сделать из обыкновенной доски до 50 мм шириной. Укреплять детали необходимо с помощью огромных скобок из металла, при чем так, дабы скобки огибали всю нижнюю часть сердечника. На последнем шагу концы обмоток выводятся и закрепляются с контактами.
Схема подключения точечных осветительных приборов 220в (видео)
Современные осветительные приборы уверенно набирают темп посреди всех устройств для освещения. Они экономичны, неопасны и присваивают помещению эстетический вид.
Как подключить светодиоды к 220 В электрической сети
Довольно нередко нам приходится сталкиваться с таким вопросом — как подключить светодиоды к 220 В, либо просто к электрической сети переменного напряжения. Как таковое, прямое подключение диодика впрямую к сети не несет никакой смысловой нагрузки. Даже при использовании определенных схем мы не получим нужного эффекта.
Если нам нужно подключить светодиод к сети неизменного напряжения, то такая задачка решается до боли просто — ставим ограничительный резистор и забываем. Светодиод как работал «в прямом направлении» так и будет работать. Резисторы любого номинала, также наборами можно приобрести в этом магазине практически за копейки и с бесплатной доставкой!

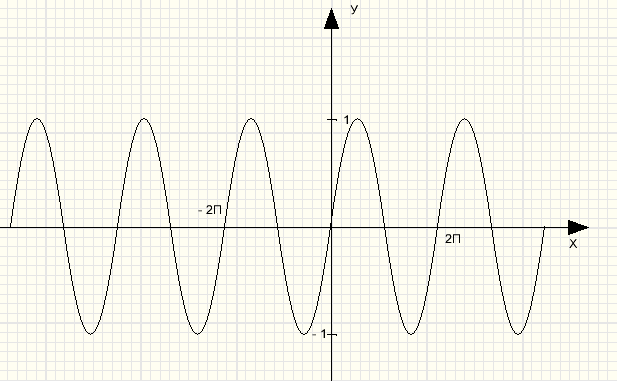

Если же нам нужно применять сеть 220 В для подключения LED, то на него будет уже повлиять оборотная полярность. Это отлично видно, взглянув на график синусоиды, где каждый полупериод синусоида имеет свойство поменять свой символ на обратный.
В этом случае мы не получим свечение в этом полупериоде. В принципе, ничего ужасного))), но светодиод выйдет из строя очень стремительно.
Вообщем гасящий резистор стоит выбирать из условия расчетного напряжения в 310 В. Разъяснять почему так — муторное занятие, но стоит просто это уяснить, т.к. действующее значение напряжения составляет 220 В, а амплитудное уже возрастает на корень из 2-ух от действующего. Т.е. таким макаром мы получаем приложенное прямое и оборотное напряжение к светодиоду. Резистор подбирается на 310В оборотной полярности, чтобы защитить светодиод. Каким образом можно произвести защиту мы поглядим ниже. На нашем веб-сайте есть уже приготовленный калькулятор расчета резистора для светодиода.

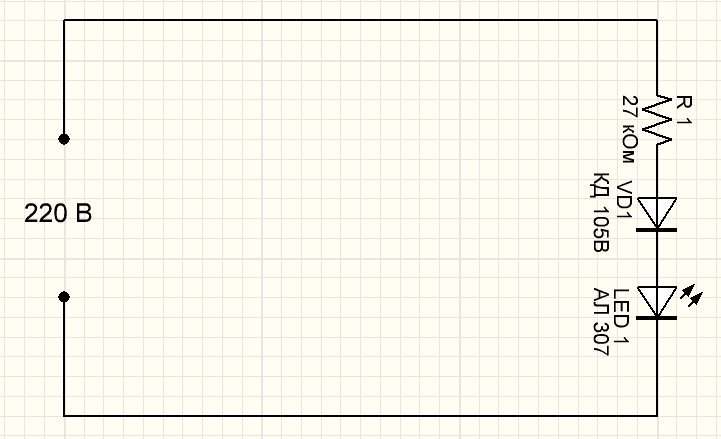

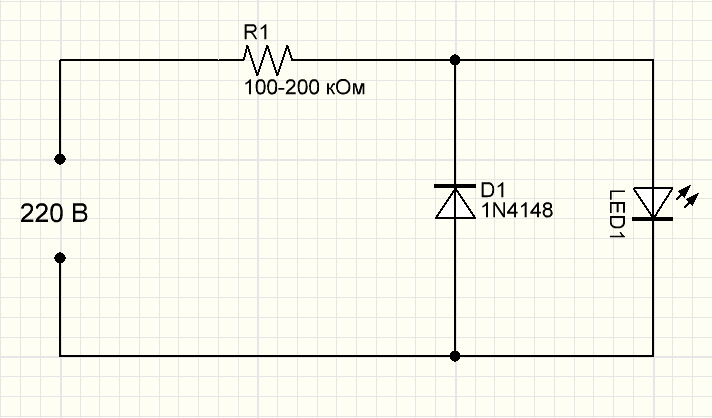

Как подключить светодиоды к 220 В по обычной схеме, используя резисторы и диодик — вариант 1
1-ая схема работает по принципу гашения оборотного полупериода. Подавляющее большая часть полупроводников негативно относятся к оборотному напряжение. Для блокировки его нам нужен диодик. Обычно, почти всегда применяют диоды типа IN4004, рассчитанный на напряжение больше 300 В.

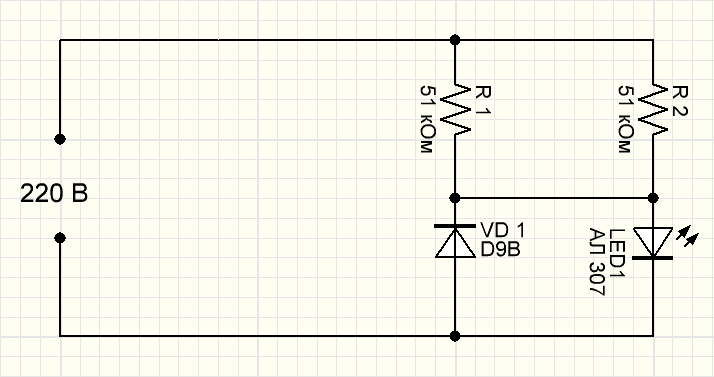

Подключение LED по обычный схеме с резистором и диодиком — вариант 2
Другая обычная схема указывает, как подключить светодиоды к 220 В переменного напряжения не намного труднее и ее также можно отнести к обычным схемам.
Разглядим механизм работы. При положительной полуволне ток идет через резисторы 1 и 2, также сам светодиод. В этом случае стоит держать в голове, что падение напряжения на светодиоде будет оборотным для обыденного диодика — VD1. Как в схему «попадает» отрицательная полуволна 220 В, ток пойдет через обыденный диодик и резисторы. В данном случае уже прямое падение напряжение на VD1 будет оборотным по отношению к светодиоду. Все очень просто.
При положительной полуволне сетевого напряжения ток протекает через резисторы R1, R2 и светодиод LED1 (при всем этом прямое падение напряжения на светодиоде LED1 является оборотным напряжением для диодика VD1). При отрицательной полуволне сетевого напряжения ток протекает через диодик VD1 и резисторы R1, R2 (при всем этом прямое падение напряжения на диодике VD1 является оборотным напряжением для светодиода LED1).
Расчетная часть схемы
Номинальное напряжение сети:
Принимается малое и наибольшее напряжение сети (бывалые данные):
Принимается к установке светодиод LED1, имеющий очень допустимый ток:
Наибольший расчетный амплитудный ток светодиода LED1:
ILED1.АМПЛ.МАКС = 0,7*ILED1.ДОП = 0,7*20 = 14 мА
Падение напряжения на светодиоде LED1(бывалые данные):
Малое и наибольшее действующее напряжение на резисторах R1, R2:
Расчетное эквивалентное сопротивление резисторов R1, R2:
RЭКВ.РАСЧ = UR.АМПЛ.МАКС/ILED1.АМПЛ.МАКС = 350/14 = 25 кОм
Наибольшая суммарная мощность резисторов R1, R2:
PR.МАКС = UR.ДЕЙСТВ.МАКС 2 /RЭКВ.РАСЧ = 2502/25 = 2500 мВт = 2,5 Вт
Расчетная суммарная мощность резисторов R1, R2:
Принимается параллельное соединение 2-ух резисторов типа МЛТ-2, имеющих суммарную очень допустимую мощность:
Расчетное сопротивление каждого резистора:
RРАСЧ = 2*RЭКВ.РАСЧ = 2*25 = 50 кОм
Принимается наиблежайшее большее стандартное сопротивление каждого резистора:
Эквивалентное сопротивление резисторов R1, R2:
RЭКВ = R1/2 = 51/2 = 26 кОм
Наибольшая суммарная мощность резисторов R1, R2:
PR.МАКС = UR.ДЕЙСТВ.МАКС 2 /RЭКВ = 2502/26 = 2400 мВт = 2,4 Вт
Малый и наибольший амплитудный ток светодиода HL1 и диодика VD1:
ILED1.АМПЛ.МИН = IVD1.АМПЛ.МИН = UR.АМПЛ.МИН/RЭКВ = 240/26 = 9,2 мА
ILED1.АМПЛ.МАКС = IVD1.АМПЛ.МАКС = UR.АМПЛ.МАКС/RЭКВ = 350/26 = 13 мА
Малый и наибольший средний ток светодиода HL1 и диодика VD1:
Оборотное напряжение диодика VD1:
Расчетные характеристики диодика VD1:
UVD1.РАСЧ = UVD1.ОБР/0,7 = 2/0,7 = 2,9 В
IVD1.РАСЧ = UVD1.АМПЛ.МАКС/0,7 = 13/0,7 = 19 мА
Принимается диодик VD1 типа Д9В, имеющий следующие главные характеристики:
Минусы применения схемы подключения светодиодов к 220 В по варианту 2
Главные недочеты подключения светодиодов по этой схеме — малая яркость светодиодов, за счет малого тока. ILED1.СР = (3,0-4,4) мА и большая мощность на резисторах: R1, R2: PR.МАКС = 2,4 Вт.
Вариант 3 подключения LEDs к электрической сети переменного напряжения 220 В
При положительном полупериоде ток протекает через резистор R1, диодик и светодиод. При отрицательном ток не протекает, т.к. диодик в данном случае врубается в оборотное направление.
Расчет характеристик схемы аналогичен второму варианту. Кому нужно — посчитает и сравнит. Разница маленькая.
Минусы подключения по 3 варианту
Если самые «любознательные мозги» уже посчитали, то могут сопоставить данные со вторым вариантом. Кому лень — придется поверить на слово. Минус такового подключения — также низкая яркость светодиода, т.к. ток протекающий через полупроводник составляет всего ILED1.СР = (2,8-4,2) мА.
Зато при таковой схеме мы получаем приметное понижение мощности резистора: РR1.МАКС = 1,2 Вт заместо 2,4 Вт приобретенных ранее.

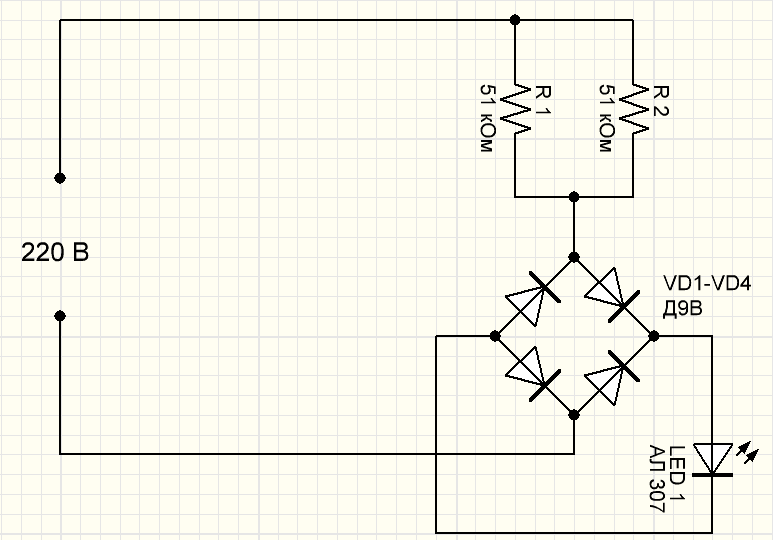

Подключение светодиода на 220 В с внедрением диодного моста — 4 вариант
Как видно на графической картинке, в этом случае для подключения на 220 мы используем резисторы и диодный мост.
В этом случае ток через 2 резистора и светодиод ток будет протекать как при положительной, так и при отрицательной полуволне синусоиды за счет применения выпрямительного моста на диодиках VD1-VD4.
UVD.РАСЧ = UVD.ОБР/0,7 = 2,6/0,7 = 3,7 В
IVD.РАСЧ = UVD.АМПЛ.МАКС/0,7 = 13/0,7 = 19 мА
Принимаются диоды VD1-VD4 типа Д9В, имеющие следующие главные характеристики:
Недочеты схемы подключения по 4 варианту
Если все высчитать по приведенным выше формулам, то можно провести аналогию со 2 вариантом подключения. Минусом будет большая мощность на резисторах: PR.МАКС = 2,4 Вт.
Но при таковой схеме мы получим приметное повышение яркости светодиода: LED1: ILED1.СР = (5,9-8,7) мА заместо (2,8-4,2) мА
В принципе, это самые распространенные схемы, которые нам демонстрируют как подключить светодиоды к 220 В с применением обыденного диодика и резисторов. Для простоты осознания были приведены расчеты. Не для всех, может быть понятные, но кому нужно, тот отыщет, прочтет и разберется. Ну а если нет, то довольно будет обычный графической части.

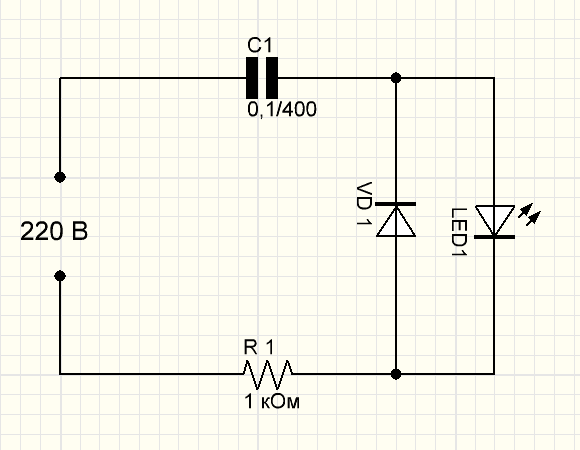

Как подключить светодиод к 220 В используя конденсатор
Выше мы поглядели, как просто, используя только диоды и резисторы, подключить к сети 220 В хоть какой светодиод. Это были обыкновенные схемы. На данный момент поглядим на более сложные, но наилучшие в плане реализации и долговечности. Для этого нам пригодится уже конденсатор.
Токоограничивающий элемент — конденсатор. На схеме — C1. Конденсатор должен быть рассчитан на работу с напряжением более 400 В. После зарядки последнего ток через него будет ограничивать резистор.

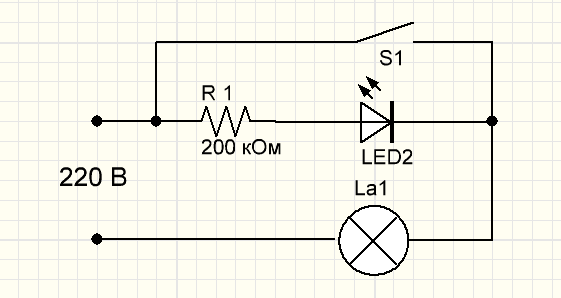

Подключение светодиода к сети 220 В на примере выключателя с подсветкой
На данный момент уже никого не удивишь выключателем с встроенной подсветкой в виде светодиода. Разобрав его и разобравшись мы получим очередной метод, с помощью которого можем подключить хоть какой светодиод к сети 220 В.
Во всех выключателях с подсветкой применяется резистор с номиналом более 20 кОм. Ток в данном случае ограничивается порядка 1А. При включении в сеть таковой светодиод будет светиться. Ночкой его просто можно различить на стенке. Оборотный же ток в данном случае будет очень небольшим и не сумеет разрушить полупроводник. В принципе, такая схема также имеет право на существование, но свет от такового диодика будет все-же ничтожно небольшим. И стоит овчинка выделки — не понятно.
Видео на тему подключения светодиода к сети 220 В
Ну и в конце всего длинноватого поста поглядим видео на тему : «как подключить светодиоды к 220 В». Для тех, кому лень все читать было.
