В какой-то момент появляется вопрос об освещении приусадебного участка либо хоть какой другой личной местности. Более успешный выбор для этих целей светодиодный прожектор. Но если вы желаете не только лишь освещать место, но к тому же сберегать электроэнергию, также получить дополнительный приз в виде сигнала о приближении перемещающихся объектов, то вкупе с освещением стоит установить датчик движения. В этой статье мы разглядим, как подключить датчик движения к прожектору, а избрать светодиодный прожектор вы сможете тут. Консультанты этого интернет-магазина с радостью ответят на все ваши вопросы.
Зачем нужен прожектор с датчиком движения?
Светодиодные прожекторы с датчиком движения, будут включать свет на местности только при наличии какого-нибудь движения. Это очень комфортно сходу по нескольким причинам: для вас не нужно всякий раз включать свет либо держать его включенным всю ночь и вы всегда будете знать, когда к вашему дому либо участку подходит кто-то чужой.
Наибольшим преимуществом является экономия – установив датчик движения, вы можете сберегать до 50% электричества нужного для освещения данного места. Такое устройство обычно применяют для установки на промзонах, во дворах личных домов, перед воротами и гаражами, перед подъездами многоквартирных домов, перед офисными и публичными зданиями и прочее.
Как подключить датчик к прожектору?

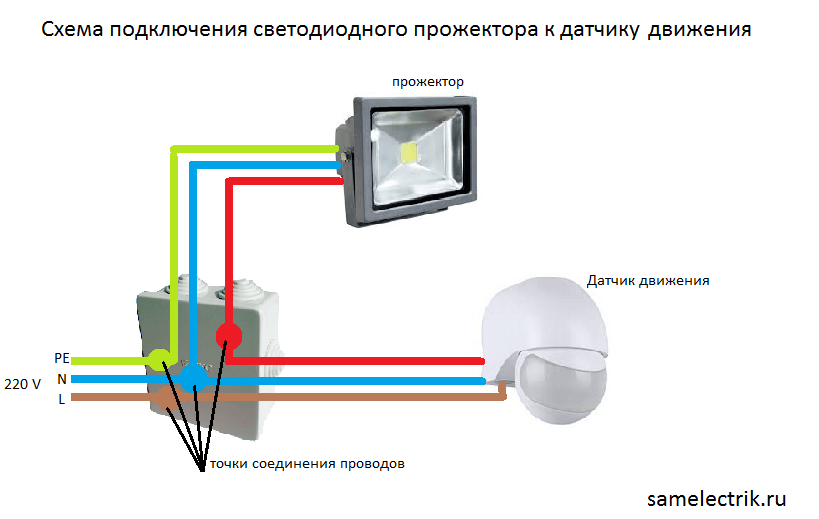

Светодиодный прожектор и датчик движения соединяются до боли просто. В коробке датчика есть три провода – красный, синий и карий. Карий провод (фаза) соединяется с аналогичным проводом осветительного прибора, а синий и красный провод (ноль и заземление) подключаются к системе электричества.
Как подключить прожектор к электрической сети?
Провод фазы плафона, после подсоединения датчика движения, подсоединяется впрямую к сети. Аналогично поступаем и с остальными проводами.
Как отрегулировать датчик движения?

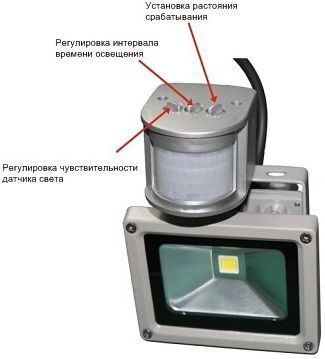

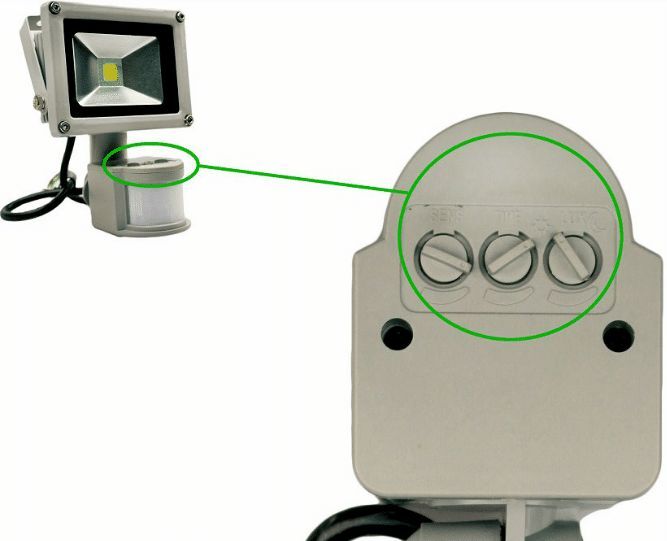

Для регулировки датчика движения вы сможете применять резисторы на верхней (либо нижней) части устройства. Обычно их три штуки – время, чувствительность и освещенность.
Под временем предполагается временной отрезок, во время которого датчик держит плафон включенным, к примеру – одна либо две минутки, после того, как лучевой пучок датчика выудил движение.
Регулируя чувствительность, вы задаете датчику диапазон деяния – расстояние, на котором лучевой пучок будет захватывать объекты – от пары метров, до 20 с излишним метров.
Освещенность – имеется в виду тип уличного освещения, при котором будет врубаться ваш плафон. К примеру, когда уже совершенно стемнеет, либо когда еще только сгущаются сумерки.
Зона деяния датчика движения
Устройство обустроено шарнирной головкой либо ножкой на шарнире, которая позволяет избрать зону деяния. С помощью таковой конструкции вы сможете регулировать датчик на лево/на право либо ввысь/вниз. Таким макаром, зона деяния датчика будет изменяться. Малый радиус деяния устройства 2,5 метра, а наибольший – 20х26 метров.
Сейчас вы понимаете, что подключение датчика движения к прожектору совсем не непростой и не трудозатратный процесс. Но подключая датчик, помните, что удачная экономия зависит не только лишь от него. Так, выставленные на этой страничке светодиодные осветительные приборы, отличаются большим посреди аналогов КПД – 90%. Таковой показатель достигается благодаря размещению вокруг светодиода отражающих железных пластинок. Выбор такового осветительного прибора самый лучший на сегодня.
Как работает светодиодный прожектор с датчиком движения
Замена ручного выключателя на датчик движения улучшает работу прожектора и значительно уменьшает издержки на электроэнергию. Не считая того, внезапное возникновение света может отпугнуть возможных воров и отбить охоту совершать кражу. Установка устройств можно совершить без помощи других, но перед этим нужно осознать, как работает светодиодный прожектор с датчиком движения, и подобрать подходящую схему их соединения.
Механизм работы сенсорного устройства
Устройство сканирует место в рабочей зоне и подает сигнал обо всех перемещениях. Для сбора инфы устройство отправляет волну и фиксирует данные о ее движении через равные промежутки времени. В случае возникновения новых предметов в области сканирования либо перемещения старенькых детектор срабатывает. Зависимо от типа применяемого сигнала датчики принято делить на несколько подтипов, применяемых в различных системах охраны. Но для подключения к прожектору в большинстве случаев применяют инфракрасные и ультразвуковые модели. При срабатывании устройство выдает сигнал и включает на определенный промежуток времени прожектор. Если новых перемещений в области сканирования не будет, то свет погаснет через данное юзером время.
Схемы соединения датчика с прожектором и другими устройствами
Зависимо от характеристик устройства и особенностей освещаемой местности выбирают один из тех вариантов монтажа. Перед тем как подключить датчик движения к светодиодному прожектору нужно решить, сколько устройств будет исследовать местность, в какое время суток и необходимо ли для вас ручное управление?

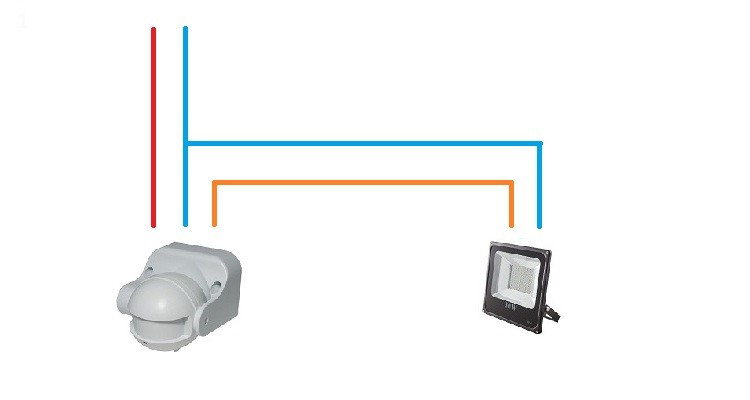

Схема 1
На детектор идёт фаза (красный провод), а дальше идет к прожектору (оранжевый провод). От источника света идет нейтраль (синий цвет), которая соединяется с нейтралью устройства и подключается к сети.
Если в области сканирования фиксируется движение, то устройство соединяет разорванную фазу и подключает прожектор к сети.

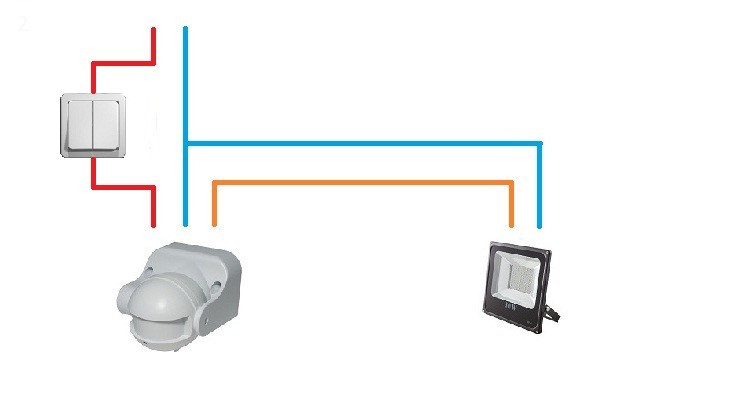

Схема 2
Система с ручным переключателем
Существенное отличие от предшествующей конфигурации – возможность включить либо отключить всю систему от электросети. Для этого фазу дополнительно разрывают ручным переключателем, размещенным до детектора.

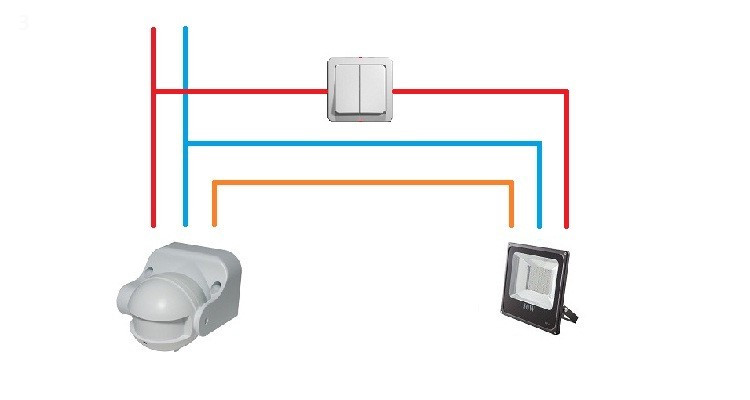

Схема 3
Система с переключателем, который стопроцентно переводит управление в ручной режим
На этой схеме к светильнику подходят две фазы. Одна разорвана детектором, а другая переключателем. Если для вас вдруг пригодится свет, то вы сможете подать питание через линию с выключателем в обход детектора.

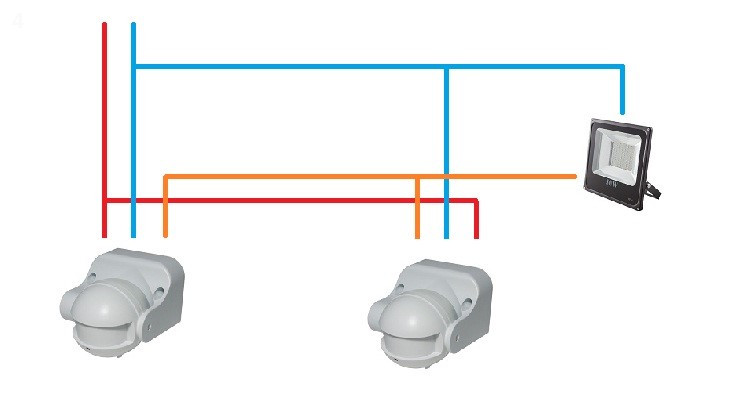

Схема 4
Установка осветительного прибора с несколькими детекторами
Фаза расползается к каждому детектору раздельно, а потом от устройств идет к светильнику. В случае получения сигнала одним из детекторов врубается свет. При всем этом необязательно, дабы активировались оба устройства.
Настройка рабочих характеристик
При выборе детектора направьте внимание на его мощность и широту обхвата места. Для охраны нужно выбирать приборы с наибольшей мощностью, а для обычного освещения двери полностью хватит самой обычный модели.

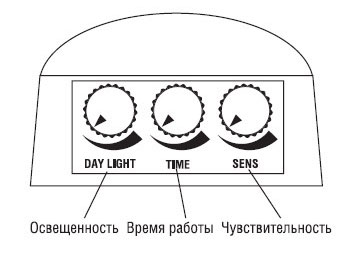

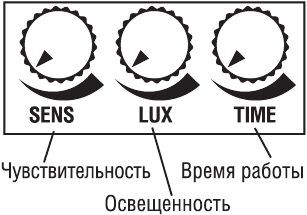

У современного оборудования есть функции опции чувствительности (SENS), времени работы после получения сигнала (TIME) и даже времени суток (LUX). Подходящую конфигурацию вы можете подобрать исходя из критерий освещаемой местности с помощью особых регуляторов на корпусе устройства.
Дополнительную информацию о том, как настроить светодиодный прожектор с датчиком движения вы сможете получить, проконсультировавшись с нашим спецом.
+7 (953) 822-00-13
620102, г. Екатеринбург ул. Благодатская, 76, корпус Е, 103 (кабинет) / 102 (склад)
Как подключить датчик к прожектору
Установка светодиодного прожектора с датчиком интересует многих гостей нашего интернет-магазина. LED-прожекторы прибыльно отличаются от соперников экономичностью, наилучшей энергоэффективностью и светоотдачей, более долгим сроком службы.
Комплектация лед-прожектора датчиком движения/освещенности позволяет включать его только при обнаружении перемещающегося объекта либо пришествии темного времени суток, сберегая электроэнергию и общий ресурс оборудования.
В этой статье мы поведаем о светодиодных прожекторах со встроенными датчиками и подключении наружных датчиков к прожекторной схеме электропитания.

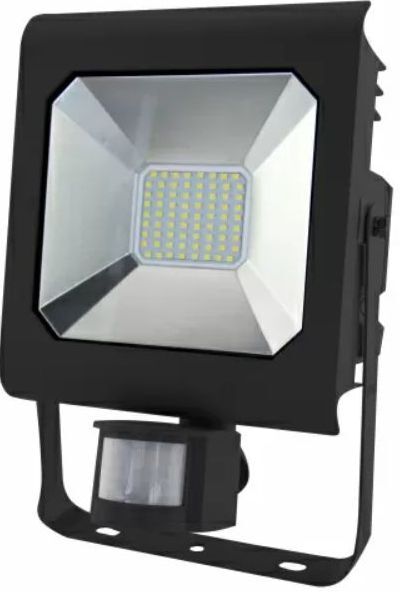

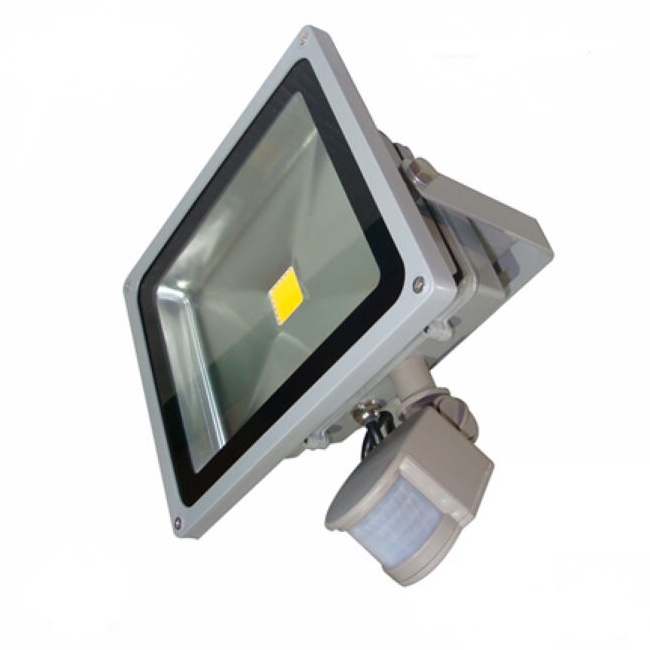

LED-прожекторы со встроенными датчиками
В продаже представлено много моделей прожекторов со интегрированным датчиком, автоматом включающим осветительный устройство при необходимости. Это готовое решение, реализующее принцип «установил – работает». Спектр мощностей 10 — 100 Ватт.
Покупателю пригодится только отрегулировать по своим требованиям характеристики детектора: чувствительность, уровень освещенности, период работы.
Датчики движения срабатывают по факту обнаружения человека, движущегося в зоне их деяния. Сектор обзора составляет, обычно, 120-180 градусов, а расстояние уверенного срабатывания – до 15 метров.
Светодиодные прожекторы оснащаются детекторами движения нескольких типов:
- инфракрасный – реагирует на изменение инфракрасного излучения, улавливаемого особенной системой линз. Различает большие и малые объекты, не срабатывая, к примеру, на домашних питомцев;
- ультразвуковой – сканирует место звуковыми волнами, не различаемыми человечьим слухом. Срабатывает при изменении частоты отраженного сигнала;
- радиоволновый – работает подобно радиолокатору, излучая электромагнитную волну и выявляя изменение ее частоты при отражении ЭМ-волны от подвижного объекта.
Датчики освещенности выслеживают уровень светового потока, который фиксируется фотоэлементом и анализируется сенсором. При достижении данного порога освещенности происходит автоматическое включение LED-прожектора (сумерки) либо отключение (рассвет). Характеристики срабатывания задаются юзером при помощи специального регулятора.
Как подключить датчик к светодиодному прожектору
Если у Вас уже установлен лед-прожектор, то можно расширить его способности, подсоединив наружный датчик движения/освещения. В процессе монтажных работ следует соблюдать правила электробезопасности.
Электрические провода необходимо соединять строго как обозначено на схеме. До монтажа нужна отключить питающий автомат и проверить отсутствие напряжения 220 В на проводах, присоединенных к led-прожектору.

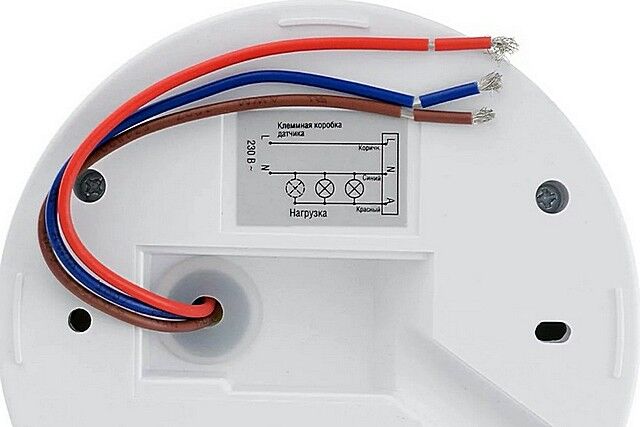

Из клеммной коробки детектора выходят три провода: фаза L, ноль N, фаза для включения (коммутации) нагрузки А.

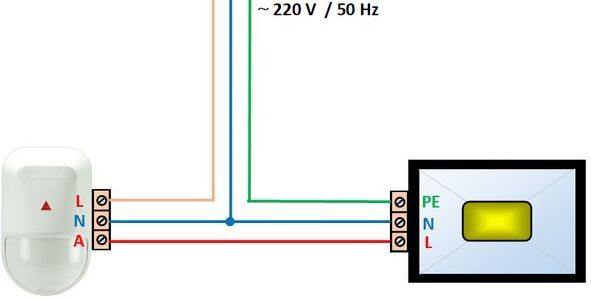

Самая обычная схема подключения датчика смотрится следующим образом:
Электропитание подается с электрощитка конкретно на оборудование. При срабатывании детектора с его контакта A выдается фазное напряжение на контакт L светодиодного прожектора.
На следующем рисунке показана схема с клавишным выключателем, при помощи которого можно по мере надобности отключить оборудование.

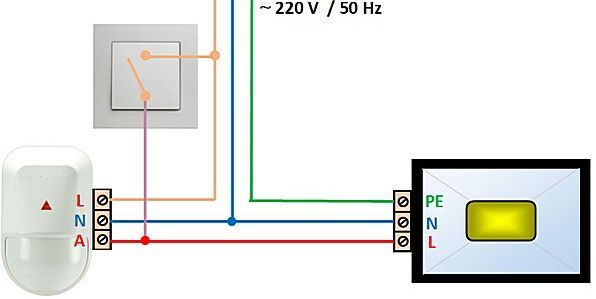

А в этом схемном решении вероятен выбор 2-ух рабочих режимов. Положение «выкл» – прожектор управляется датчиком, «вкл» – включено неизменное освещение. По мере надобности роста сектора обзора можно установить два детектора, работающих и управляющих светодиодным прожектором совсем независимо:
Для управления группой прожекторов комфортно пользоваться одним либо 2-мя выносными датчиками движения/освещения.
Нередкой ошибкой при установке наружного датчика является его размещение под хоть каким другим источником света вблизи с led-прожектором из-за большой вероятности неверного срабатывания.
По окончании монтажа и включения системы в работу остается настроить сенсор. Средством поворота детектора на оси и конфигурации угла наклона выбирается требуемая зона сканирования.
Ручкой «чувствительность» настраивается срабатывание на объекты разной величины, дабы исключить реагирование на кошек и собак. Регулятор «освещенность» предназначен для опции порога дневного и ночного освещения. Ручкой «время задержки» устанавливается период свечения led-прожектора после срабатывания сенсора, варьирующийся в границах от нескольких секунд до 5-10 минут.
