Как подключить светодиодную ленту к блоку питания

Светодиодные ленты представляют собой гибкие печатные платы со светодиодами, расположенными на равном удалении друг от друга. Это превосходное изобретение в области светотехники практически сходу вызвало энтузиазм дизайнеров. С помощью их стало вероятным стремительно решать самые сложные задачи, связанные с освещением фасадов и помещений.

К нынешнему деньку удобство и эффективность — не единственные достоинства светодиодных лент. Кроме технических плюсов они отличаются доступной ценой. Вариантов их использования нескончаемо много, диапазон решений ограничен только фантазией покупателя. Обычно, гибкие LED-ленты подбирают для подсветки:

• стеллажей и витрин в магазинах и торговых центрах;
• целого помещения либо его отдельных рабочих зон;
• отдельных частей интерьера и фасадов построек;
• салона автомобиля (фоновая подсветка).

Зависимо от намеченной цели выбирают гибкую интегральную схему с LED-элементами подходящей мощности, температуры и другими чертами. Точное осознание задачи и требований — это залог правильной покупки ленты.

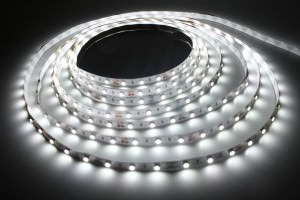

Светодиодные ленты и их типы

По технологии производства современные гибкие печатные платы со светодиодами разделяются на два главных типа — SMD и DIP. В любом из этих вариантов электрический ток, проходящий через полупроводниковые кристаллы, вызывает их свечение. Разница же кроется в конструкции самой ленты.

Разработка DIP подразумевает наличие стеклянной пробирки с полупроводниковым кристаллом и управляющим электронным чипом. Катодными и анодными контактами сосуд припаивается к печатной плате, а область между светодиодами и платой заполняется герметиком. Эта особенность делает платы DIP более стойкими к воздействию воды. Наибольшая яркость светодиодов DIP составляет 14 000 кд/м2.

В случае с SMD LED-элементы припаяны либо приклеены прямо к подложке, в которую уже вмонтированы контакты. Они не имеют «ножек» и обычно подсоединяются прямо к плате, что обеспечивает компактность систем освещения, основанных на этой технологии. Наибольшая яркость светодиодов типа SMD составляет около 8000 кд/м2. Обычно, конкретно эти изделия применяют для хоть какой подсветки снутри помещений.

Общие свойства светодиодных лент

Посреди главных причин, влияющих на выбор, более важны:

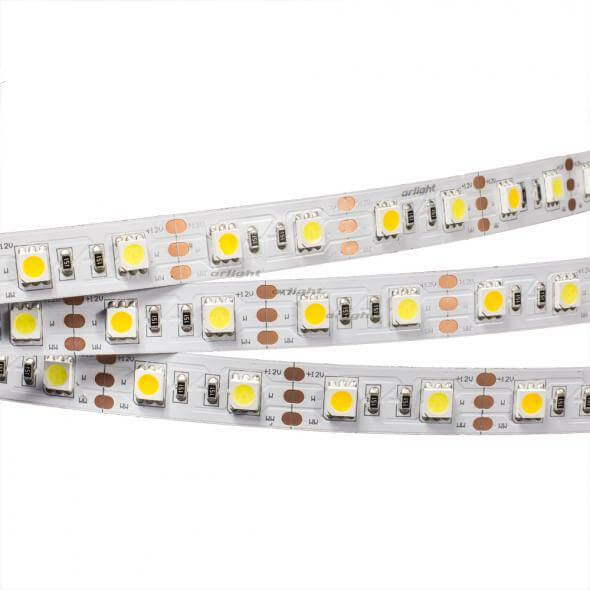

1. Свойства светодиода. LED-элементы типа SMD обозначаются 2-мя парами цифр, к примеру, 3528. В числе указаны размеры применяемых в плате светодиодов (в этом примере использованы элементы типа 3,5 и 2,8 мм). От размера светодиода впрямую зависит мощность создаваемого им освещения.
2. КоличествоLED-элементов в одном метре. Разумеется, что чем меньше расстояние между ними, тем их больше и тем выше суммарная мощность всей гибкой платы. Так, если у SMD 3528, рассмотренной выше, 60 светодиодов на 1 м2, то участок ленты этой длины обеспечит мощность 4,8 Вт. Если их 120, то она будет составлять 9,6 Вт.
3. Цветовая температура, цвет. В качестве основного источника освещения в большинстве случаев выбирают белоснежный цвет подходящей температуры, для декоративной подсветки часто используют цветные ленты. Также есть RGB-ленты, в каких цвет можно регулировать в широком спектре значений интегрированным RGB-контроллером.

Также принимают во внимание марку производителя, напряжение питания, наличие подходящего уровня защиты от пыли и воды (IP), ширину гибкой платы и ее длину на катушке.

Нужен ли блок питания и контроллер?

Светодиодные ленты работают от источника неизменного тока с напряжением 5, 12 (стандартное) либо 24 В. Соответственно, для обычного функционирования таковой системы нужна импульсный блок питания, модифицирующий сетевой переменный ток в неизменный.

Большая часть покупателей выбирают 12-вольтовые светодиодные ленты из-за их широкого распространения и самой доступной цены. С таким напряжением вы сможете быть убеждены в том, что просто отыщите нужные комплектующие для сотворения LED-системы освещения.

Заметим, что попытка подключения ленты к бытовой сети переменного тока (220 В) лишена всяческого смысла. Результатом этого непродуманного поступка станет спаленная эластичная плата, которую после чего можно будет выбросить.

Что касается контроллеров, то они требуются для плавного управления яркостью и цветом LED-элементов гибкой платы. Нередко эти приборы поставляются с пультом дистанционного управления, позволяющим удаленно изменять характеристики светодиодов.

Как высчитать мощность блока питания для светодиодной ленты?

Ответ на вопрос, как избрать блок питания для светодиодной ленты, сначала находится в зависимости от мощности, которую она потребляет. Если ее длина составляет 5 метров, а мощность 1-го метра — 4,8 Вт, означает суммарное значение будет 5 х 4,8 = 24 Вт. Четкое значение для определенной ленты обозначено на упаковке, самой плате. В последнем случае его несложно отыскать в вебе.

Сейчас перейдем к вопросу, как высчитать блок питания для светодиодной ленты. Правило обычное — он обязан иметь припас мощности, равный 30 % от очень вероятной нагрузки. В рассматриваемом случае эта черта будет равна 24 Вт + 30 % = 31,2 Вт. Если приобрести устройство наименьшей мощности, то он будет работать на пределе собственных способностей со всеми вытекающими из этого неуввязками.

Какой избрать БП?

Существует несколько вариантов выполнения блоков питания, доступных в магазинах светотехники. Разглядим плюсы и минусы каждого из них:

1. Малогабаритные герметичные в пластиковом корпусе. Этот вариант безупречен, если в приоритете маленькие размеры, малый вес и защита от воздействия воды. Такие характеристики в особенности важны в задачках, связанных с подсветкой интерьеров, где блок питания лучше упрятать. Главный и единственный минус — наибольшая мощность 75 Вт.
2. Герметичные в железном корпусе. В отличие от предшествующего варианта, они обеспечивают мощность в 100 Вт — значение, которого довольно для энергоснабжения 2-ух светодиодных лент. Минус — довольно большие размеры, которые сузивают область использования такового блока питания. Плюс — высочайшая надежность и хорошая защита от воздействия погодных причин.

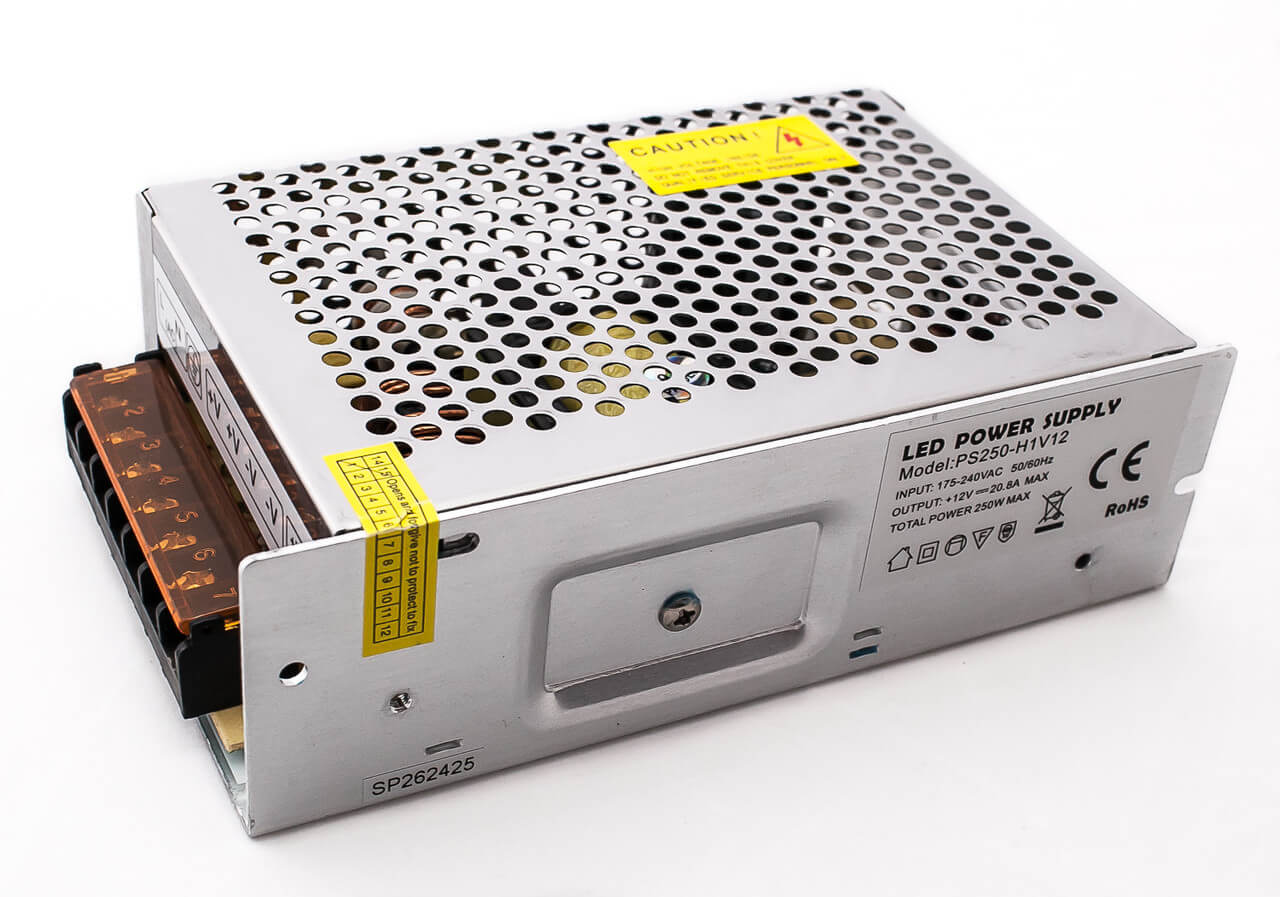

3. Типовые негерметичные (открытые). Такие приборы представлены в широком спектре значений мощности, она может составлять 100 и поболее Вт. Открытые блоки питания отличаются самыми большими размерами, из-за чего их становится труднее упрятать в элементах интерьера. Главные достоинства открытых устройств — самая доступная стоимость и широкий выбор моделей.

Как подключить LED-ленту

Светодиоды на гибкой плате размещены группами по несколько частей, при всем этом разрезать их допускается строго по пунктирной полосы. Если это делать верно, то на каждом отрезке ленты сохранятся контактные площадки равных размеров. Если же разрезать группу LED-элементов, то они не будут пылать. Есть и другие аспекты, связанные с подключением:

1. Будьте осторожны при сгибании ленты. Делая это в малом радиусе, можно просто сломать токопроводящие дорожки. При невозможности ограничить его 2-мя сантиметрами, лучше разрезать гибкую плату в точке сгиба и соединить образованные отрезки при помощи коннекторов.
2. Не стоит рассчитывать лишь на клей. Состав, который нанесен на оборотную сторону ленты, равномерно перестает действовать. По этой причине томные ленты следует дополнительно фиксировать особыми желобами, что увеличивает надежность системы освещения.
3. Контролируйте температуруLED-элементов. Когда она имеет высочайшие значения долгое время, срок службы светодиодов значительно миниатюризируется. Дабы избежать их ускоренного износа, следует предугадать отвод нагретого воздуха и располагать ленту вдалеке от источников тепла.

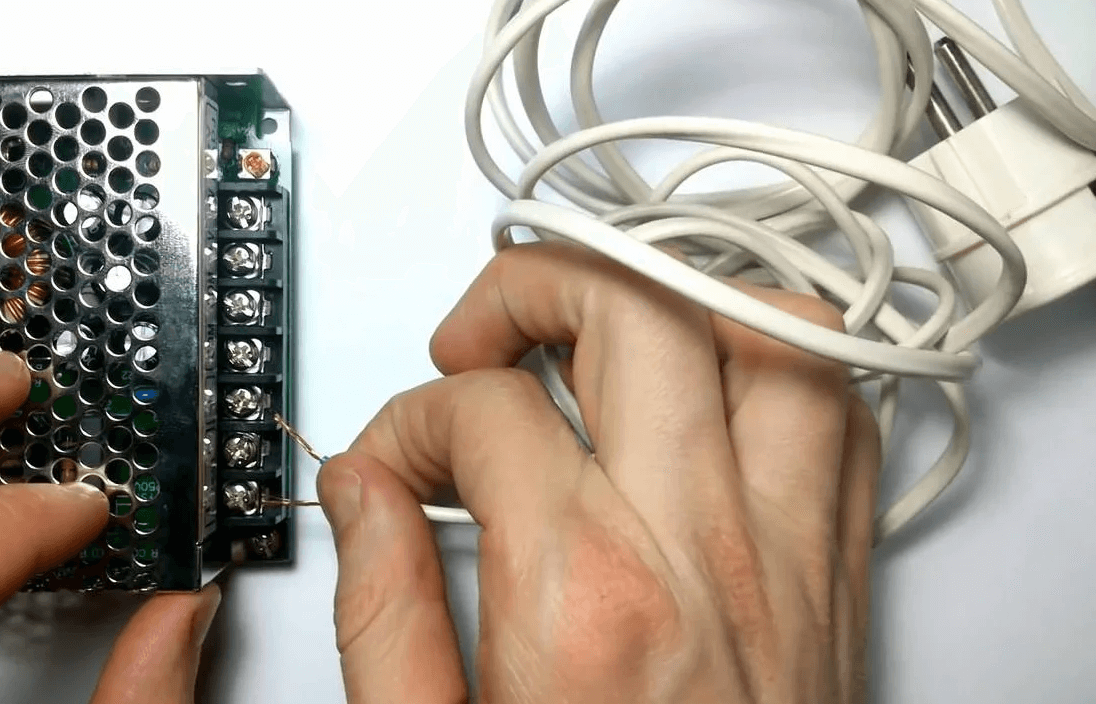

Обычной установка светодиодной ленты к блоку питания

Делать эту функцию нужно строго по схеме, обозначенной в аннотации. При всем этом дополнительные участки освещения монтируют только параллельно, сопротивление соединительных проводов очень уменьшают, а от нагревающихся LED-элементов непременно отводят подогретый воздух. Это можно выполнить при помощи дюралевых профилей, не запамятывая про необходимость дополнительного крепления ленты на шурупы.

У опытнейшего электрика не должно появиться вопроса, как подключить блок питания к светодиодной ленте, так как клеммы в приборе всегда подписаны и объединены в группы. Нужно верно подвести потенциалы фазы и нуля на входных цепях, при всем этом допускается их поменять местами. Также в выходных цепях принципиально верно подать плюс и минус от блока питания на плюс и минус гибкой ленты.

Как подключить светодиодную ленту за 5 минут

Светодиодная либо LED лента представляет собой узенькое гибкое основание с нанесенными поверх него светящимися диодиками. Также неотъемлемой частью конструкции являются ограничивающие резисторы, которые обеспечивают низкое напряжение и возможность разрезать ленту на части.

С возникновением этого полезного изобретения подсветка, как элемент дизайна, стала очень популярна не только лишь в элитных интерьерах. Схожую роскошь сейчас может для себя позволить и обычной мещанин. С ее помощью обеспечивается увлекательное освещение для:

• мебели;
• потолка;
• ниш и полок;
• витрин, ванных, просто как элемент дизайна.

LED полосы делятся на определенные группы:

1. Влагостойкие и открытые. 1-ый тип применяется для внешнего освещения и при неизменном контакте с водой (ванная, бассейн и т.д.). 2-ой вариант более дешевенький, подходит для внутреннего дизайна помещений;
2. Зависимо от мощности диодов, их плотности – осветительные либо декоративные;
3. Цвет свечения:
   • белоснежный;
   • одноцветный;
   • RGB, другими словами все цвета радуги. Этот вариант предполагает контролер, позволяющий достигать различных вариантов свечения, создавать очень достойные внимания осветительные программы.

Правила подключения

Большой трудности в подключении таких осветительных устройств нет. Главное держать в голове, что номинальное напряжение составляет 12 либо 24 вольта неизменного тока, так что прямой вывод к бытовой сети приведет к моментальной утрате декоративного элемента. Существует несколько общих правил:

1. Подключение проводится через блок питания на 12 либо 24 вольта, зависимо от маркировки, нанесенной производителем;
2. Полярность имеет определяющее значение. Если спутать плюс с минусом, то ничего ужасного не случится, изделие просто не будет светиться;
3. Верно подобранная мощность источника неизменного тока. В сопроводительных документах непременно указывается потребление ампер на метр. Соответственно умножаем нужный метраж на силу тока из документа и получаем итог. Обычно переходник на неизменный ток приобретается с маленьким припасом;

Но существует несколько аспектов, которые разберем подробнее.

Подключение одноцветных лент

Сюда можно отнести как белоснежные, так и варианты цветные, но без функции многоцветности. Пошаговая аннотация:

1. Блок питания имеет два провода на выходе. Обычно красный плюс, а черный либо синий минус. Если есть сомнения на этот счет, то можно пользоваться тестером. Опять-таки, ошибка в полярности заморочек не принесет, потому можно способом проб и ошибок;
2. На ленте выведены два контакта под припой. Они подписаны знаками «+,-» с указанием номинального напряжения;
3. При помощи паяльничка с оловом крепим провода от переходника к полосе. На этом процесс подключения окончен;
4. Есть особые коннекторы, это пластмассовые приспособления, дозволяющие не применять пайку. Выходит аккуратненько, но несколько дороже.

Соединение нескольких кусков

1. На каждой ленте указаны места вероятного разреза, в виде полосы с ножницами. Резать можно только по ним;
2. Если кусочки мелкие, то полностью дозволительно соединить их последовательно при помощи медных проводов, паяльничка либо коннектора;
3. При суммарной длине частей более метра, лучше применять параллельное соединение. Так можно накрепко избежать падения напряжения на последних диодиках;
4. При всем этом рекомендуется применять точку присоединения к питанию на переходнике. Если припаивать несколько проводников на ленте, то вероятен перегрев. Контакты не рассчитаны на огромную нагрузку;
5. Необходимо держать в голове, что при параллельном соединении напряжение не изменяется, а сила тока делится. Потому необходимо верно высчитать нужное количество ампер для всех кусков, получившееся значение не должно быть больше характеристик блока питания.
6. Вероятен вариант магистрального подключения, когда питание берется как от электрического переходника, так и от контакта на изделии. Это более проф метод, позволяющий создавать сложные формы из лент. Но требуются познания.

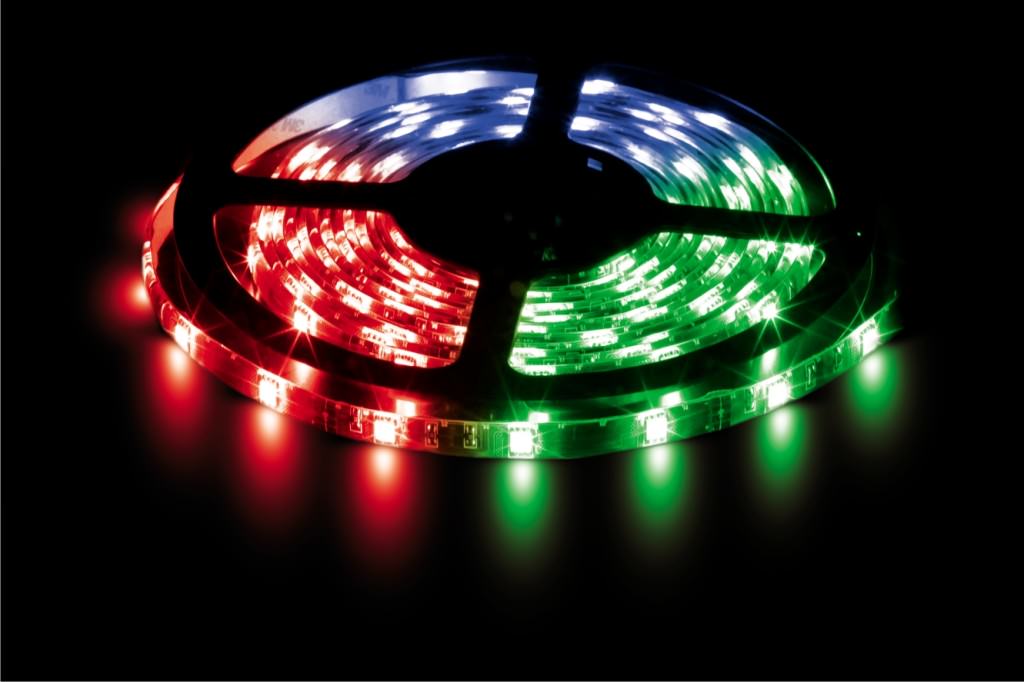

Подключение RGB светодиодных лент

На техническом уровне полоса малость труднее, потому подключение несколько отличается от предшествующего варианта.

Пошаговая аннотация:

1. Подготавливается блок питания с 2-мя выходами на 12 либо 24 вольта данной мощности;
2. На ленте контактов для пайки 4:
   • Крепится плюс от электрического преобразователя. Припаивается красный (обычно он «+»);
   • Контакты R, G, B. К ним подключается минус. Но если припой произвести конкретно от блока питания, то получим одноцветный вариант без способности управления. Потому применяется контроллер;
3. Проводники, от источника неизменного тока, соблюдая полярность соединяются с контролером;
4. На выходе получаем 4 провода. Плюс питания идет к соответственному контакту ленты, другие 3, согласно маркировке, при помощи припоя либо коннектора крепятся на других контактах;
5. В итоге пультом либо другим приспособлением, входящим в комплектацию, можно задать подходящую программку. Лента будет на сто процентов отрабатывать вложенные в нее средства.

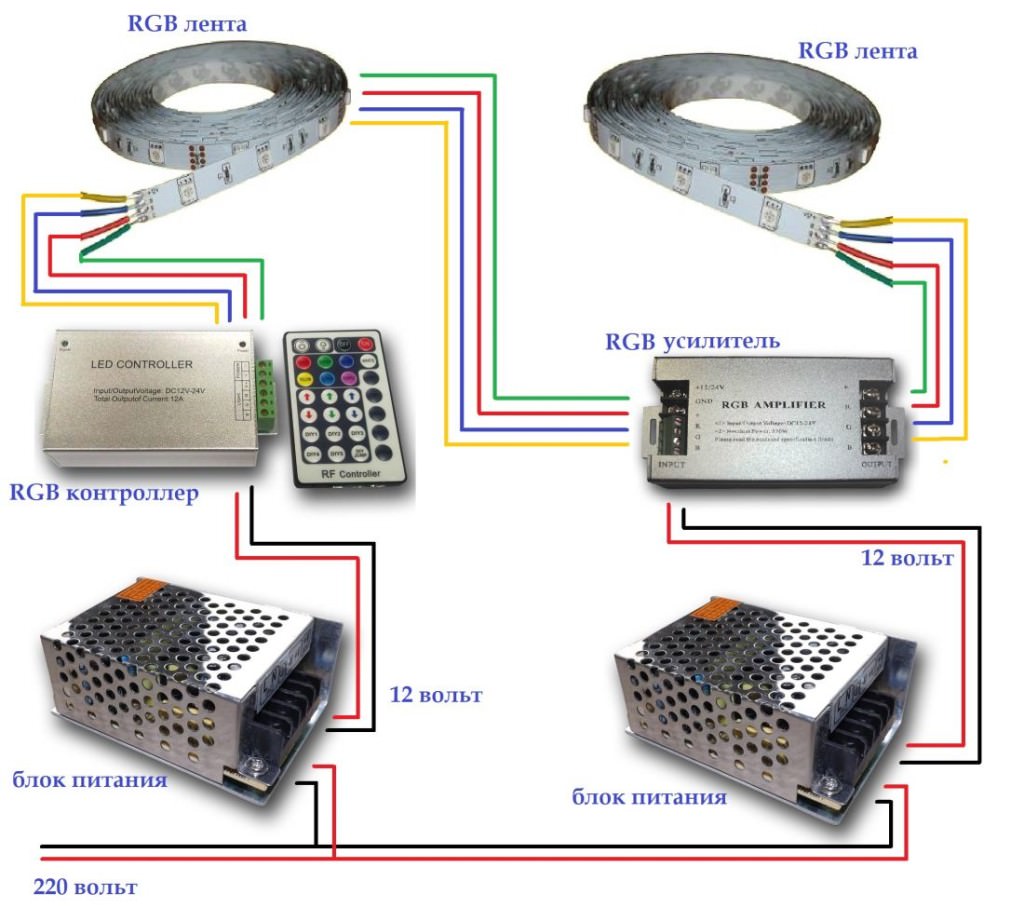

Соединение нескольких частей

Как и в прошлом варианте, полосы можно резать по отметкам, но соединение малость труднее:

1. Если общая мощность кусков не больше, чем свойства контролера, то допускается простейшее последовательное крепление при помощи 4 медных проводников и паяльничка;
2. В большинстве случаев будет нужно усилитель. Последние контакты предшествующей ленты соединяются с усилителем, из которого выходит 4 провода, для следующего изделия. При всем этом усилитель обычно нуждается в отдельном блоке питания.

Можно применять один источник питания для всех целей, но большая нужная мощность делает устройство массивным, а это достаточно неловко.

Подключение LED изделия более 5 метров

Стандартные бобины светодиодных лент пятиметровые. В данном случае довольно 1-го блока питания, процесс подключения прост, установка не представляет проблем.

Но как поступить, если нужно больше 5 метров? Есть правила подключения, которые позволяют применять общую длину ленты хоть 100, хоть 200 метров.

1. Одноцветный вариант. Диодные полосы подключаются параллельно к источнику питания. При всем этом существует два варианта:
   • Один блок неизменного напряжения. Это должен быть довольно мощнейший устройство. Потому его габариты будут импозантны, а срок службы сравнимо маленькой. Потому применяется такое подключение только для случаев, когда длина ленты некординально превосходит 5 метровую отметку.
   • Два адаптера (либо больше). Мастера применяют для каждой диодной полосы отдельный устройство. Так возрастает срок службы, маленькие габариты позволяют просто украшать блок питания. Также фактически не будет слышно шума от работы, что принципно принципиально для закрытых помещений.
2. Разноцветная лента. Для этого варианта выдуман усилитель с функцией синхронизации, схема подключения к которому рассматривалась выше. Спецы говорят, что при помощи этого устройства можно создавать ленты неограниченной длины. Единственная сложность — усилитель просит все такого же неизменного тока. При всем этом отдельный преобразователь не является неотклонимым условием, можно подключиться параллельно к уже имеющемуся. Но тогда появляются задачи с габаритами блока питания, нагревом и ранним выходом из строя.

Подключение к 220 вольтам без блока питания

Здесь также есть 2 варианта:

1. Заводское изделие. Есть диодные полосы со встроенными диодными мостами. В итоге довольно вставить вилку в розетку и все работает. Но есть минусы:
   • Мигание частотой 100 герц. Глаз не лицезреет, но организм реагирует, появляются мигрени, увеличивается давление и т.д.;
   • Лента режется только кратно 50 сантиметрам либо метру;
   • Малый срок эксплуатации.
2. Самодельное приспособление.

Стандартная пятиметровая полоса режется на 20 отрезков. Части соединяются следующим образом – плюс к минусу. Перед лентой применяется стандартный диодный мост, выпрямляющий напряжение из сети. Для гашения мигания применяется конденсатор.

Подробные иллюстрированные схемы во огромном количестве представлены в вебе. Тут принципиально позаботиться об изоляции проводящих дорожек (обычно заключается в прозрачную пластиковую трубку).
