Как подключить светодиодную ленту к блоку

Светодиодная лента прослужит для вас длительно при правильном её подключить. Это просто на данный момент вы в этом удостоверьтесь.

Следуйте трем обычным правилам:

1. Не перегружайте светодиодную ленту и блок питания!

Пристально подбирайте источник питания. Учитывайте припас по мощности минимум 20%. Нельзя подключать светодиодную ленту последовательно более чем 5 метров, параллельное подключение лучше. Подключение питания ответственная задачка — главное не спутать вход блока питания 220В и выход — 12/24В.

2. Придерживайтесь критерий эксплуатации!

Степень пыле- влагозащиты играет важную роль. Для применения ленты на улице либо в помещениях с завышенной влажностью степень защиты должна быть более чем IP65 (таблица степеней защиты IP). В помещениях с низким уровнем влажности допускается степень защиты IP20.

3. Заботливо обращайтесь со светодиодной лентой при монтаже!

Светодиодную ленту совсем не сложно разрушить, потому пытайтесь сильно не гнуть (не превосходить радиус извива 20 мм), не мять и не ставить на неё томные грузы, а быстрее не наступать на неё! При соединении отрезков не повредите токопроводящие дорожки на монтажной плате.

Итак, вы приобрели светодиодную ленту и блок питания подходящей мощности.

Прежде всего подготовьте поверхность для монтажа. Поверхность должна быть ровненькой, незапятанной и обезжиренной (для этого можно применять спирт или другой обезжириватель и незапятнанная ткань). Ленту, сильнее 7,2 Вт/метр лучше, а выше 14,4 Вт/метр — Непременно монтировать на дюралевый профиль для отвода тепла.

Разглядим примеры подключения светодиодной ленты:

Подключение одноцветной светодиодной ленты — самое обычное подключение!

Перед тем как начать клеить ленту к поверхности, советуем поначалу проверить её работоспособность, подключив её к рабочему блоку питания.

Если все вас устраивает — приступаем к работе!

Берем подходящий нам отрезок светодиодной ленты, аккуратненько отматываем, не перегибаем. Если лента без силиконовой заливки — разматываем очень аккуратненько, дабы не разрушить светодиоды.

Резать светодиодную ленту необходимо исключительно в специально обозначенных местах (кратность резки у различных лент может отличатся). Принципиально разрезать ленту так, дабы на обоих отрезках остались площадки для припаивания. Во избежании недлинного замыкания резать ленту необходимо в выключенном состоянии.

Если лента в силиконовой заливке (герметичная), то перед тем как паять — надрезаем силиконовый слой и аккуратненько снимаем его как показано на рисунке ниже:

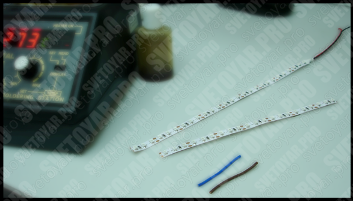

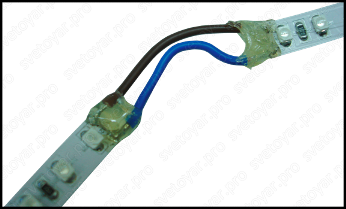

Спаивать (соблюдая полярность!) отрезки между собой необходимо в тех же местах, где мы резали светодиодную ленту. Для удобства советуем применять паяльничек с узким наконечником.

Место спайки лучше защитить от наружных воздействий. Можно применять пистолет с термоклеем. Соединение будет более крепким и защищено от попадания воды и пыли.

Снова проверьте Вашу "цепочку" на работоспособность! Если все верно сделали — Вы увидите вот таковой итог:

Подключаем светодиодную ленту к блоку питания

Удостоверьтесь, что Вы избрали подходящий по мощности и напряжению блок питания.

Соединяем "+" с "+"(обычно — красный провод) и "-" с "-" (обычно — черный либо белоснежный провод)

3.Подключаем провода от сети 220В к блоку питания.

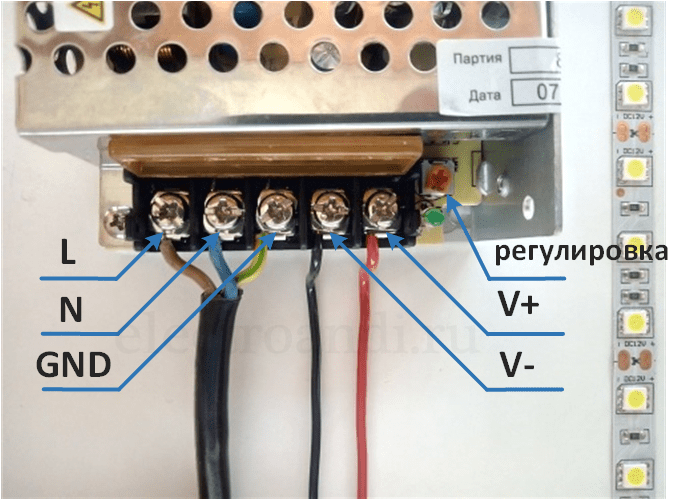

"L" — фаза (карий провод); "N" — нейтраль (голубой провод)

4. Подаем напряжение 220В

Подключение RGB (разноцветной) светодиодной ленты и контроллера.

Светодиодная лента RGB

1. Как мы писали ранее: перед тем как начать клеить ленту к поверхности, поначалу необходимо ее пристально проверить, подключив её поначалу к рабочему контроллеру. Проверьте работу каждого канала (R — красный, G — зеленоватый, B — синий), поиграйте цветами и яркостью ленты!

2. Резать светодиодную ленту RGB и припаивать провода можно исключительно в специально обозначенных местах, как мы обрисовывали ранее. В отличие от одноцветной ленты где только два контакта "+" и "-", у RGB 4 контакта, где: 1 черный "+" и 3 "-" (R.G.B).

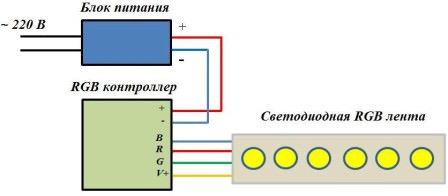

3. Преступаем к подключению ленты к RGB-контроллеру. Подключение к контроллеру делается 4-мя проводами идущими от ленты. У каждой RGB-ленты на токопроводящей дорожке есть особые обозначения R,G,B и V+ (точно такие-же обозначения есть и на контроллере). Принципиально их верно соединить вместе.

Советуем:

— для массивных систем применять ПВС 4×0,75

— для наименее массивных провода по тоньше — CQR4x0,22 либо 4×0,5.

4. Контроллер подключаем к блоку питания соблюдая полярность "+" к "+" и "-" к "-"

5. Финишным шагом будет подключение блока питания к сети 220V. Для этого используем двужильный провод (если необходимо заземление — трёхжильный). Подойдет ШВВП 2×0.5 либо 2×0.75; соединяем с блоком питания в специально обозначенных местах "L" и "N" (в нашем случае порядок не имеет значения).

Проще быть не может!

Сейчас проверяем нашу конструкцию и подаем питание 220V. Проверьте исправно ли работает RGB-контроллер, поиграйте цветами и яркостью ленты!

Если все работает верно — то можно клеить ленту на поверхность.

И пара советов в итоге:

Опасайтесь резких извивов, (радиус извива должен быть более 20 мм), не допускайте повреждения токопроводящих дорожек.

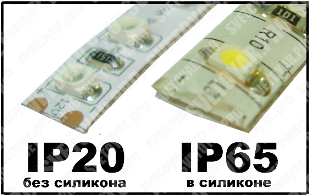

У герметичной ленты в силиконе IP65 более равномерное свечение и её легче монтировать (благодаря заливке), можно стирать пыль увлажненной тряпочкой .

Подключение блока питания к сети 220V

Подключение контроллера к блоку питания

Подключение светодиодной ленты к RGB-контроллеру

Как без помощи других подключить светодиодную ленту?

Для подключения светодиодной ленты, нужно, прежде всего, обусловиться со методом монтажа. Не считая всего остального, может дополнительно пригодиться контроллер.

Что касается инструментов и расходных материалов, то они могут быть следующими:

1. Если работа делается с монохромной лентой, то не считая нее самой, пригодится выпрямитель переменного тока, на выход которого устанавливается фильтрующий конденсатор.
2. Для работ с RGB – моделями пригодятся особые устройства. Здесь нужно верно избрать блок питания и контроллер, зачем следует знать потребность электричества и показатель напряжения изделия.

Если планируется делать не линейное освещение, а создавать геометрическую фигуру, то нужно будет ленту разрезать и уже с ее кусками работать. В некоторых случаях, для таковой работы пригодится паяльничек.

Дабы установка светодиодных лент прошел верно, а главное – отдал нужный итог, стоит знать несколько аспектов:

1. Длина. Дабы верно избрать рулон, нужно заблаговременно снять характеристики того места, где нужна светодиодное освещение. Так как такие ленты можно разделять на части, это поможет верно высчитать метраж. Но стоит держать в голове, что резку можно проводить не в любом месте, а только там где есть обозначение пунктиром.

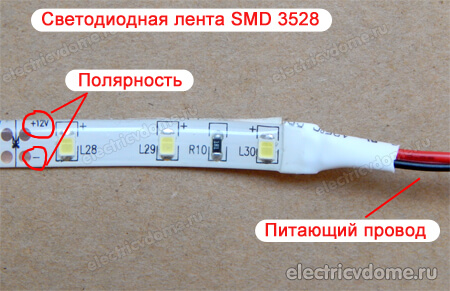

2. Полярность. Этот момент важен, так как светодиодные изделия являются полупроводниковыми устройствами. Но если полярность и будет неверной, то диоды просто не зажгутся, но сами по для себя они не испортятся. Потому, стоит только сделать этот момент.
3. Резка. Стандартная катушка имеет длину в 5 метров, но изредка когда ее применяют полностью, в особенности в домашних критериях. Потому в данном случае пригодится разделять ее на отдельные отрезки. Такое действие можно создавать лишь на особых отметках, по другому можно разрушить схемы LED – ламп, из-за чего они просто не зажгутся.
4. Соединение. Дабы соединить 2 отдельных отрезка, применяется паяльничек. Для таких целей, любая область разрезочного пунктира имеет контактные площадки. Перед тем, как приступать к спайке, их зачищают и залуживают. Для соединения таких площадок нужно применять провода поперечником не больше 0,5 мм.
5. Пайка. Если применяется лента, которая предполагает под собой спаивание контактов, то перед тем как работать с площадками, их за ранее зачищают от силиконового покрытия. Только после чего можно воспользоваться паяльничком.

Все эти моменты играют не последнюю роль в подключении светодиодного изделия, потому от свойства их выполнения и будет зависеть конечный итог. К примеру, если не до конца убрать силиконовое покрытие с площадок, то провода не сумеют всеполноценно закрепиться на собственных местах. Либо же, если не соблюсти полярность, то диоды не зажгутся. А означает, придется делать всю работу поновой.

Аннотация по подключению

Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение востребует собственной мощности. На этот параметр оказывает влияние количество светодиодов, которые приходятся на 1 метр. Соответственно, чем их больше, тем больше пригодиться энергии.

подключение одноцветной ленты

Дабы подключить одноцветную ленту, нужно выполнить следующие деяния:

1. Если есть необходимость, поначалу полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно разрушить контакты. Потому стоит заблаговременно измерить площадь поверхности, которой нужна освещение.
2. После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, чтобы была возможность снять покрытие с склейкой базы. Удаляются только 1-ые 2 см и на этом же месте снимают прослойку клея.
3. Дальше делается установка коннектора. Для этого растягиваются контакты, а сам торец полосы вставляется в приобретенный разъем. После чего, края запираются крышкой.
4. Принципиально проконтролировать полярность, зачем плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, нужно удостовериться в прочности соединений.
5. Дальше приступают к подключению к электросети (220 В). Прежде всего, выбирается место подключения, так как источник питания должен находиться очень близко. После чего приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения обязаны иметь термоусадочные трубки, которые также прогреваются паяльничком.
6. Следующим шагом идет соединение источника питания и светодиодной ленты. Здесь 2 варианта – припаивать конкретно провода к изделию либо применять коннектор. Ни при каких обстоятельствах нельзя перегревать, потому температура паяльничка должна рассчитываться очень аккуратненько. Среднее значение – менее 200 – 250 градусов.

Питание можно подавать с помощью штатного выключателя, хотя можно организовать и отдельное устройство. Не правильно выводить отдельный подключатель конкретно под светодиодное освещение.

подключение RGB ленты

Что касается подключения RGB-ленты, то здесь схема подключения фактически подобна с установкой монохромного варианта. НО! Если не применять контролер, то потеряется возможность цветового эффекта. Потому такое устройство нужно устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.

При всем этом, можно установить автоматическое регулирование цветов и яркости в освещении. С помощью дистанционного пульта управления, задается программка смены интенсивности освещения и чередования включения лампочек. Таковой вариант нередко применяется в веселительных заведениях.

параллельное подключение 2-ух RGB лент

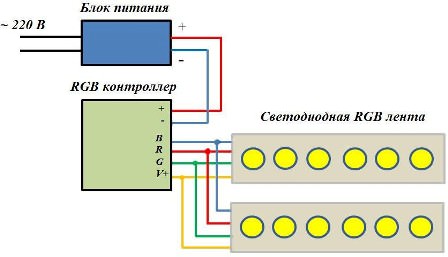

Если есть необходимость подключить более одной ленты RGB, то стоит применять схему параллельного подключения. Но при всем этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после этого попеременно идет подключение каждого последующего элемента.

Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в данном случае нужно устройство несколько большей мощности, так на него будет приходится большее напряжение..

Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от неверного сравнения полярностей. Потому беспокоиться о том, что не получится без помощи других сделать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.

Подключение блока питания

Электроток к светодиодам поступает через особое устройство – блок питания. Его основополагающими параметрами является напряжение и мощность. Для этого следует знать характеристики применяемой ленты, так как блоку дозволительно работать лишь на 80% от обозначенной мощности, в оборотном случае, он стремительно придет в негодность. Потому припас мощности всегда необходимо оставлять.

Дабы соединить блок питание и ленту, применяется параллельное подключение, а не последовательное. Сама работа смотрится следующим образом:

1. Отключается свет.
2. Проводится зачистка проводов, за ранее определив, где в блоке входное (AC IN, INPUT, АС L, AC N) и выходное отверстие (DC OUT, OUTPUT, V+, V-.).
3. На контакты светодиодной ленты устанавливаются провода питания.
4. После чего проводится изоляция кабелем – каналом.

При желании, можно приобрести готовую модель блока, которая будет находиться в пластиковом корпусе, а означает, уже иметь дополнительную защиту от наружных повреждений и воды.

Дабы блок и лента отлично функционировали вместе, стоит уяснить несколько правил:

1. Выбирая модель блока, нужно интересоваться его гидростойкостью.
2. Блок не должен перенагреваться (более 50 градусов), а означает, его располагают вдалеке от нагревательных устройств.
3. Вокруг устройства должно оставаться минимум 20 см свободного места, чтобы оно могло охлаждаться.
4. Если сразу применяется несколько источников, то они должны находиться на расстоянии друг от друга в 15-20 см.
5. Даже, если блок обладает высочайшей влагосопротивляемостью, нужно очень его оградить от мест скопления воды.
6. Не рекомендуется устанавливать устройство в электросети с диммерами в 220 Вт.

Все эти советы посодействуют не только лишь правильному монтажу, но и бесперебойной работе LED-освещения.
