Подключение светодиодной (LED) ленты, при обладании основными понятиями в электричестве, дело не такое уж и сложное. Представление о том, каким методом будет устанавливаться электрическая схема, должно быть выработано прежде всего. Таковой подход сбережет средства и затраченные усилия. LED ленты используются для разных целей, поэтому, их характеристики и методы подключения будут разными. Также она применяется для освещения, декоративной подсветки, световой рекламы, авто и мототюнинга. Броско, что для применения от сети автомобиля, может быть подключение без адаптера, принципиально просто высчитать нужную мощность. Об этом и вообщем как подключить светодиодную ленту читайте далее, данная статья как раз призвана пролить свет на эту делему.
Что необходимо
Светодиодные ленты более нередко создают с рабочим напряжением 12 В, пореже 24 В. Этот параметр рассчитан на 1 метр изделия.
Для работы нужен блок питания, еще используются наименования адаптер, драйвер, преобразователь. В вопросе наименования пока единое мировоззрение не достигнуто.
Для подключения пригодятся:
- светодиодная лента нужной длины;
- адаптер;
- соединительные коннекторы (если предугадывает конструкция);
- соединительные провода;
- паяльничек и припой;
- ножницы;
- прямые руки (при отсутствии данного пт, экономически целенаправлено обратится за помощью).

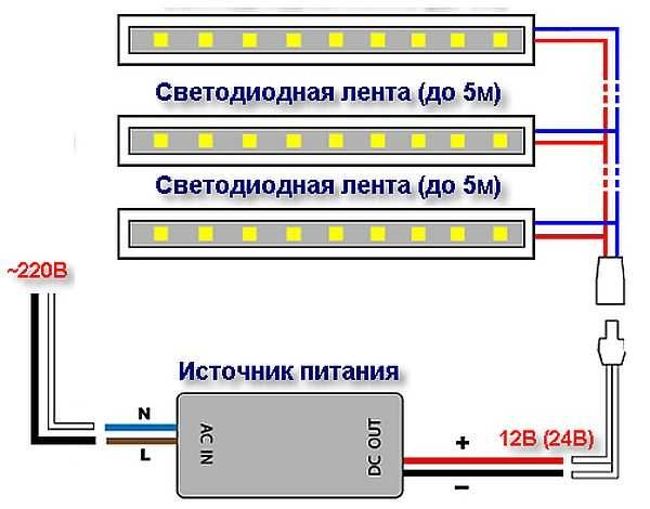

Параллельное подключение
До того как приступить конкретно к монтажу осветительного устройства, лучше ознакомится со методами включения в электрическую цепь. Ленты, превосходящие длину 5 метров, врубаются в цепь только параллельным методом. Это позволяет умеренно распределить нагрузку.
Если есть возможность таким макаром подключить отрезки, не превосходящие 5 м, рекомендуется дать ценность данному методу.
Перекос нагрузок приводит к досрочному выходу из строя светодиодных кристаллов.
Последовательное подключение
Таким методом подключены светодиоды (читайте про методы подключения светодиодов), конкретно на самой ленте, потому длина реализуемых изделий не превосходит 5 м. Если смонтировать ленту выше обозначенного размера, находящиеся в конце цепи светодиоды не получат достаточной мощности, а те, что находятся сначала – получат переизбыток. При таком раскладе деньки жизни, находящихся вблизи с дросселем лед кристаллов, сочтены.

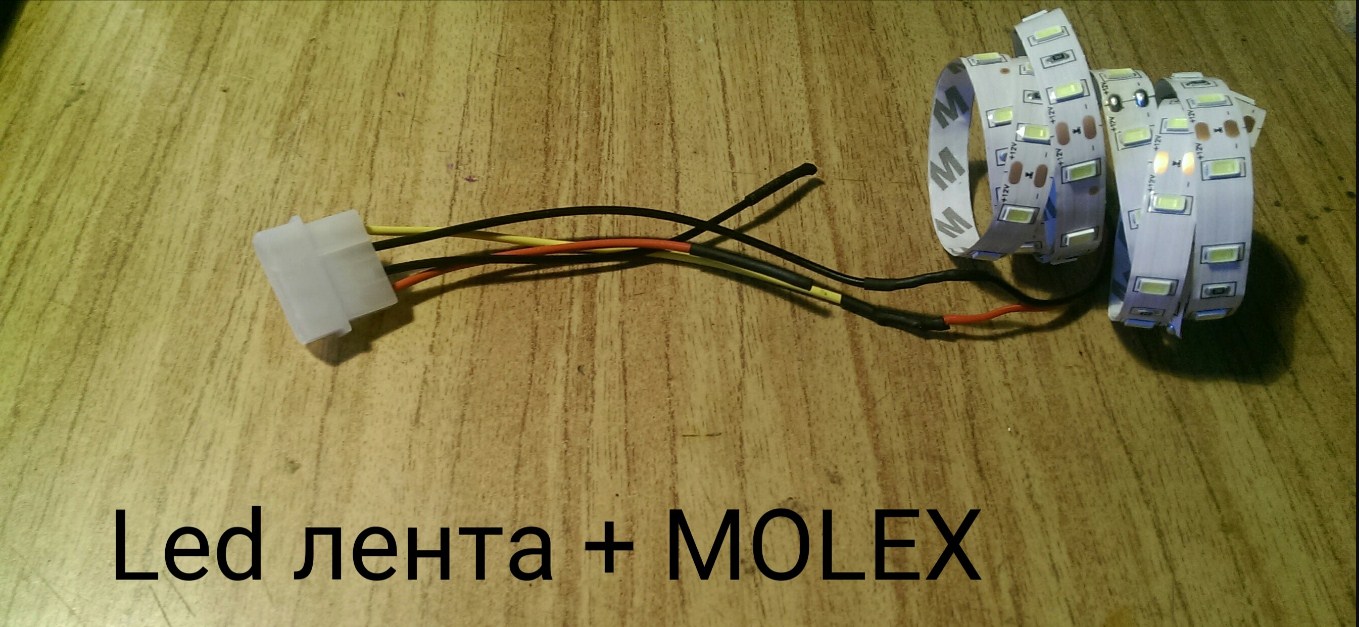

Как подключить от компьютера
Престижный тренд ближайшего времени – моддинг системных блоков компов с внедрением прозрачных стен и лед подсветкой «крутого железа». Светодиодная лента – лучший вариант для этих целей. Все очень просто – отрезал подходящую длину и наклеил где нужно (практически они все самоклеящиеся).
Но вот с питанием придется незначительно разобраться. Блок питания компьютера имеет выходы с разным номиналом показаний напряжения. Существует SATA выход, с напряжением 12 В на одном канале, что соответствует потребляемой мощности 1-го метра ленты. Дабы не применять преобразователь, целенаправлено подключиться на этот контакт.

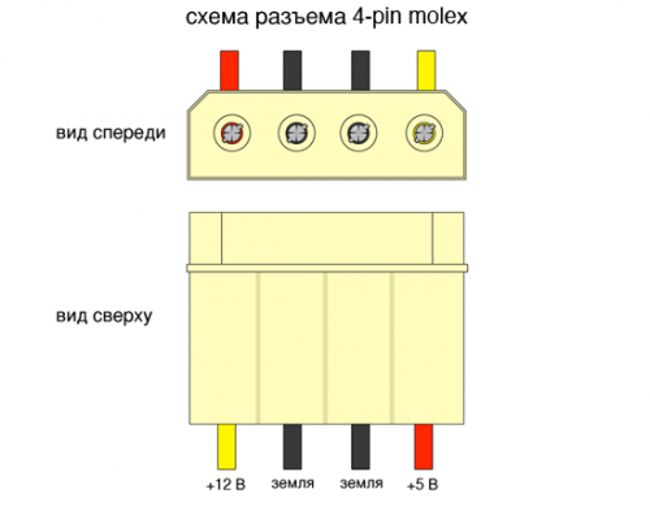

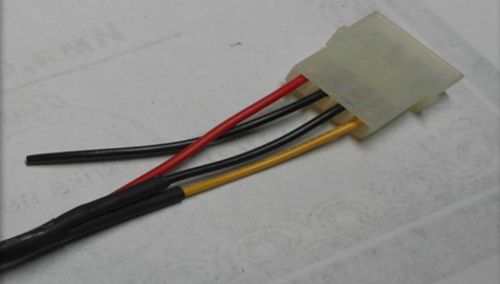

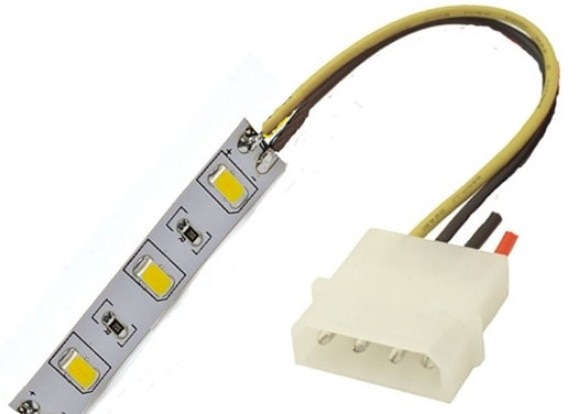

Если есть свободный SATA выход (обычно – это штепсель), то просто пригодится розетка (мать) 4 pin molex-разъема. Кабель желтоватого цвета имеет необходимое напряжение номиналом 12 В. Два черных – это земля, можно применять хоть какой из них. На желтоватый и черный провода устанавливается особый двухпроводной коннектор, монтирующийся на LED ленту.
Если свободный выход отсутствует, то придется выполнить впайку из 2-ух вышеуказанных контактов. Блок питания выдает 5 А, а метр светодиодной ленты потребляет менее 0,4 А, поэтому, имеется припас и за корректную работу оборудования переживать нечего. Параллельно можно подключить еще не одну ленту.
Желтоватый кабель соответствует плюсовой клемме, а черный – минусовой.
Подключение от аккумов (батареек)
Низкая потребляемость энергии позволяет подключать светодиодную ленту, как от обыденных разовых батареек, так и от литиевых, свинцовых аккумов.
Для работы 1 метра ленты обычно нужно напряжение 12 В. К примеру, аккумулятор типа «Крона» можно включать впрямую и все будет работать. Если разрезать метровую ленту на 4 части, получим кусочки которым пригодятся всего 3 В, как раз для 2-ух пальчиковых батареек на 1,5 В класса АА. Проработает правда такая схема часа 3 – 4 (безпрерывно), но для некоторых целей этого полностью довольно.
Фактически здесь есть два пути – или подгонять ленту под аккумулятор, или несколькими батареями набирать нужную мощность.
Подключаем в помещении через выключатель
При подключении от сети 220 В выключатель устанавливается таким макаром, дабы разрывать цепь перед адаптером. Располагать блок питания нужно как можно поближе к самой ленте. Лишная длина создаст завышенное сопротивление, что приведет к уменьшению яркости горения светодиодов. Для корректной работы длина кабеля после силового блока не должна превосходить 7 метров. По мере надобности можно прирастить этот предел, используя многожильный медный провод с неплохой пропускной способностью.

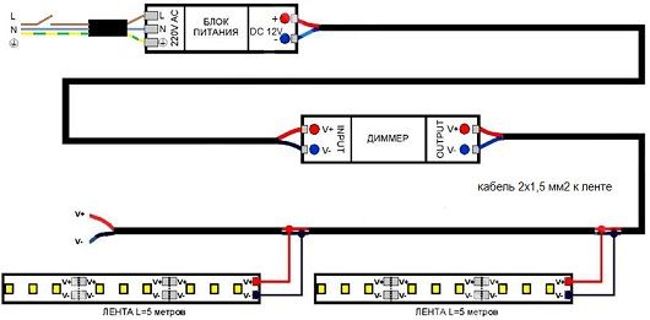

Для подключения в помещении нередко применяются приборы регулирующие яркость свечения – диммеры (советуем прочесть увлекательную статью о том, как регулировать яркость светодиодной ленты диммером. Работа устройства базирована на полупроводниках, включенных в диммерные схемы. Питающее напряжение 12 либо 24 В, поэтому, регулятор устанавливается после драйвера со серьезным соблюдением полярности. Мощность устройства подбирается зависимо от длины LED ленты. При недостаточной мощности диммера, в схему врубается соответственный по мощности усилитель.
Некоторые модификации диммеров выполняются с пультом дистанционного управления, это позволяет устанавливать сам блок в недоступных неприметных местах.
Особенности подключения RGB ленты
Иногда тяжело заблаговременно подобрать нужную колоратуру подсветки, намного удобней отрегулировать цвет уже после монтажа. Для таких целей применяется разноцветная светодиодная лента (RGB). Подключение разноцветной мало труднее обыкновенной. Не считая силового блока, еще пригодится RGB-контроллер для цветовой регулировки и яркости свечения.
Более распространенные разноцветные ленты SMD 3528 и SMD 5050. Разница между ними в параметрах и габаритных размерах кристаллов, SMD 5050 более мощная и ярче светит. Принцип подключения этих типов совсем схож.
RGB лента имеет четыре контакта, так как на мало разрезаемом участке ленты размещены три различных по цвету светодиода, а каждый цвет имеет свой канал. Регулируя контроллером мощность на каждом канале, достигают нужной цветовой палитры.
Для обеспечения обычной работы разноцветной ленты, адаптер и RGB-контроллер следует выбирать с припасом мощности около 30%. Например, 1 м изделия на светодиодах SMD 5050 будет потреблять около 72 Вт электроэнергии. Для корректной работы целенаправлено применять блок на 100 Вт.

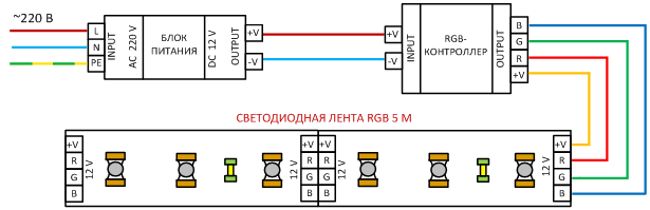

Подключение делается в согласовании с маркировкой на ленте и RGB-контроллере.
- Желтоватый провод (+V) – общий;
- R – красный;
- G – зеленоватый;
- B – голубой.

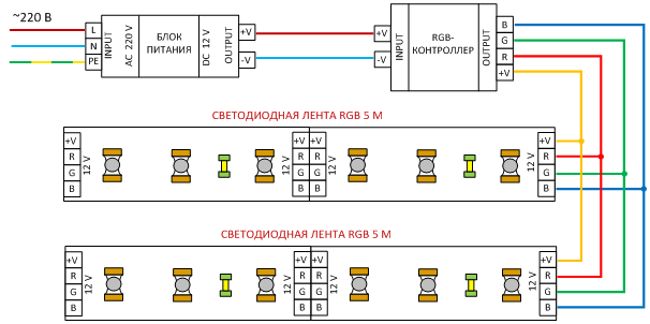

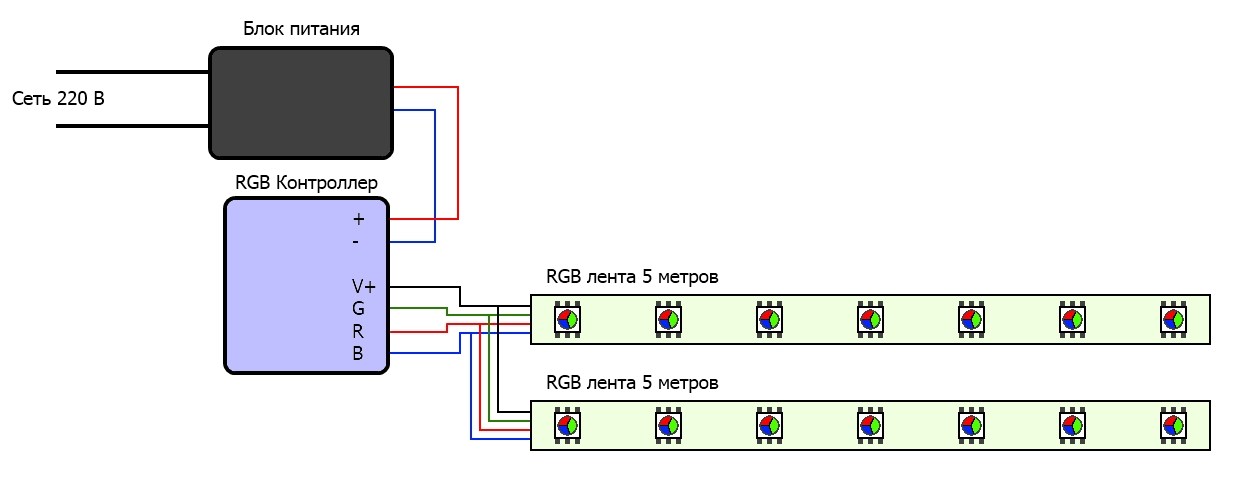

Для подключения подсветки, общая длина которой выше 5 м, стоит пользоваться схемой параллельного подключения.

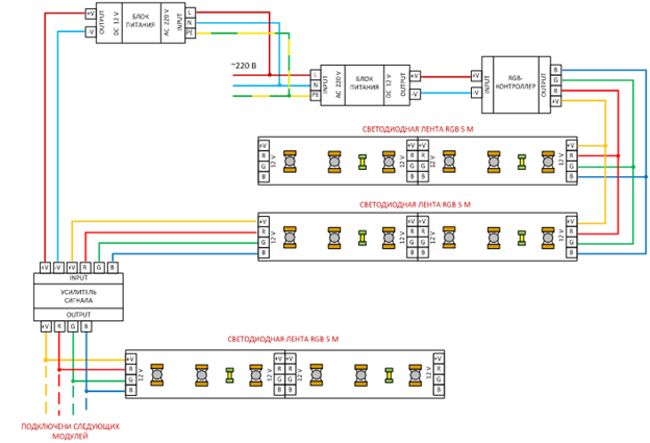

Большая мощность производимых контроллеров обычно не превосходит 200 Вт, что поддерживает менее 10 м LED изделия. Для подключения большей длины применяется усилитель. Для питания усилителя применяется силовой блок, который устанавливается раздельно. Можно высчитать нагрузку для подключения и от 1-го адаптера, который питает ленту, но как указывает практика, лучше применять отдельный блок.
Усилитель подключается к ленте с обратной от RGB-контроллера стороны, в согласовании с цветовой маркировкой.
Подключение от звуковых колонок
Светодиодную ленту можно подключить к выходу из усилителя, который идет на динамики. Имеется ввиду подключение без драйвера для сотворения эффекта светомузыки. При подключении на кабели питания колонки, нужно замерить граничную мощность и, руководствуясь этим параметром, высчитать нужную длину светодиодной ленты. Для регулировки можно установить диммер, что дозволит добавить мощности на тихих саундтреках.
Подсветку устанавливаться как снутри, так и снаружи корпуса колонки. Подключение делается таким макаром, дабы избежать излишней длины кабелей между точкой подключения и LED лентой. Не забываем о соблюдении полярности.
Подключение таким методом нереально произвести со звуковой карты компьютера ввиду недостающего напряжения.
Для приятного ознакомления рекомендуется поглядеть видео. Создатель предлагает ознакомиться с 3-мя основными аспектами, которые просто следует знать для подключения.
Вывод
Светодиоды, смонтированные на ленту совместно с резисторами – хорошее готовое решение для резвого монтажа и подключения. Использование этого изделия находит все новые сферы – кто-то додумался с ее помощью освещать внутренности шифанеров, либо сделал автономное освещение для туристской палатки. Наверное, последнее время, будут выдуманы новые виды применения – потенциал светодиодной подсветки подразумевает это.
Как подключить светодиодную ленту: все варианты
Светодиодная лента – это довольно пользующееся популярностью изобретение современных электриков, которое дозволит сделать необыкновенную, очень комфортабельную атмосферу в помещении. Светодиодные ленты бывают совсем различными, все варианты смотрятся презентабельно и оригинально, позволяют не просто осветить помещение, но и украсить его дизайн. Выполнить подключение светодиодной ленты своими руками не так и трудно, как может показаться на 1-ый взор, но все таки с этим вопросом стоит детальнее разобраться.
Есть несколько вариантов установки светодиодной ленты и любой из них имеет свою специфику. Дабы подобрать метод, который подойдет определенному потребителю, стоит любой из них разглядеть внимательнее.
Главные свойства светодиодных лент

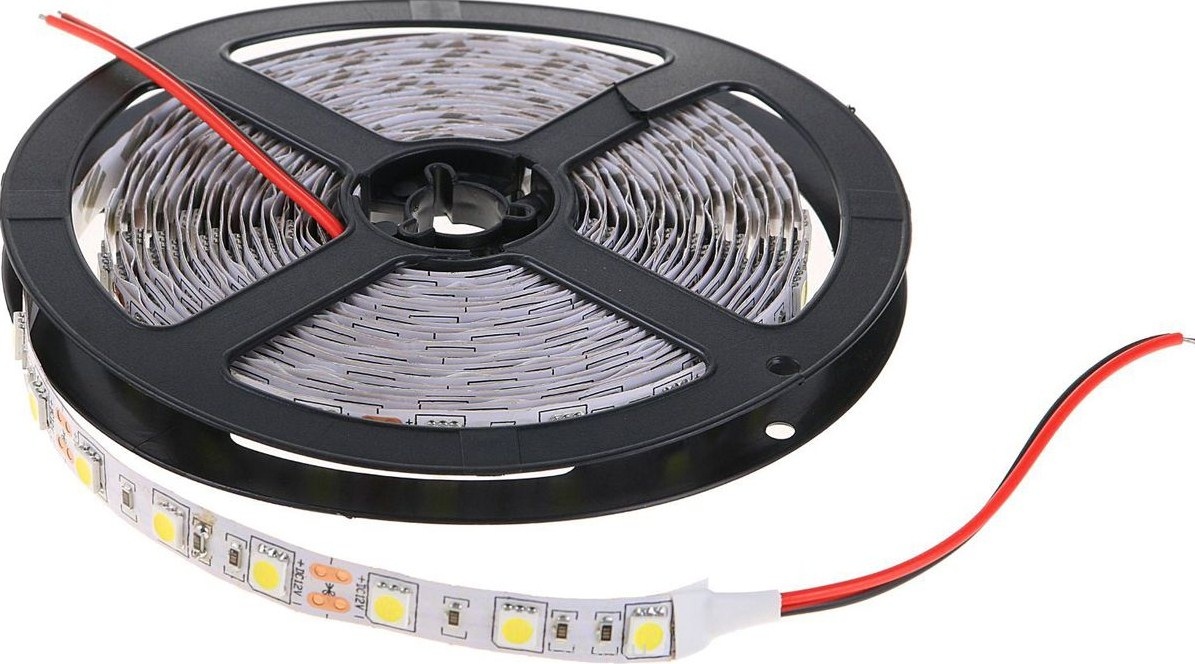

Обыденную светодиодную ленту различных цветов наматывают на особые катушки, в каких приблизительно по 5 метров. На конце катушки есть маленькие провода, которые применяются для подключения ленты к источнику питания.
Для этих проводов предусмотрена особая защита, которую в процессе монтажа необходимо снимать. Освободив провода, их можно подключать к источнику питания, делая это по заблаговременно приготовленной схеме.
Используя некий определенный метод подключения, с ним необходимо детально разобраться. Выполнить это полностью может быть, что ни может не повеселить любителей делать все своими руками.
Подключение при помощи LED коннектора

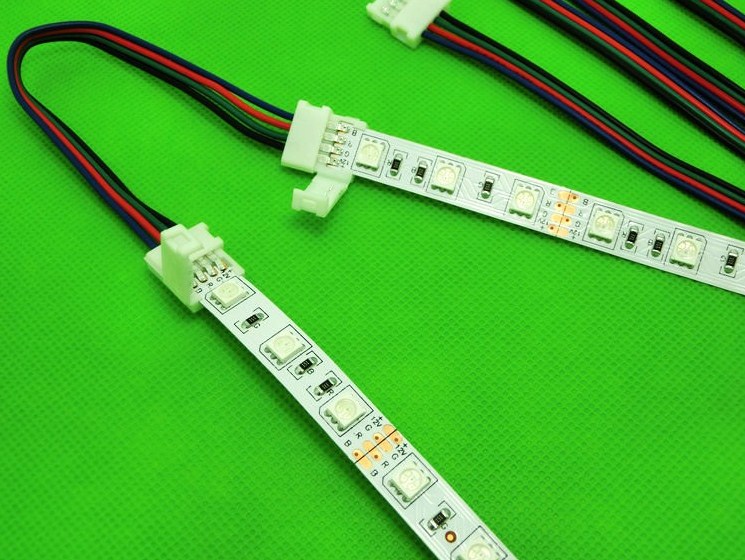

Подключить светодиодную ленту к блоку питания можно за счет применения LED коннектора. Для таковой установки, следует длинноватую пятиметровую ленту поделить на более короткие отрезки, с учетом размеров поверхностей, где они будут размещены. Проводники к контактным площадкам придется присоединять без помощи других, а делается это механическим методом при помощи LED коннектора приблизительно так:
- приложить контактные площадки ленты к контактам коннектора;
- аккуратненько защелкнуть крышку;
- перейти к выполнению того же деяния на других отрезках ленты.
Для тех, кто заинтересовался конкретно этим способом, стоит уточнить, что он достаточно дорогой. Один коннектор приблизительно обойдется, как 0,5м ленты, а так как подключать придется пару концов, выйдет это достаточно недешево. Да, метод вправду неплохой и надежный, но рядовая пайка обойдется существенно дешевле.

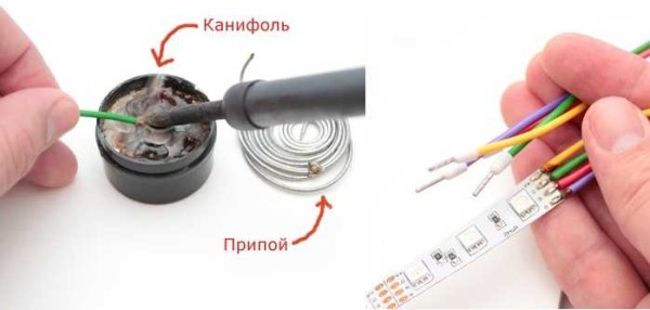

Подключение методом пайки

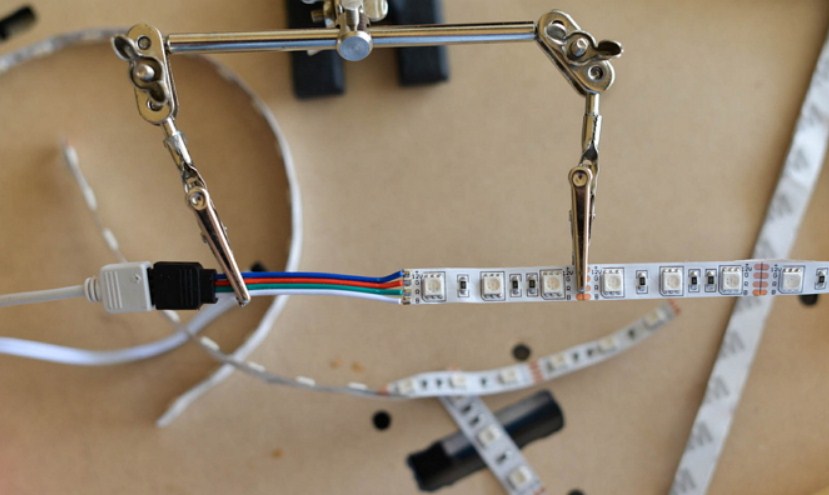

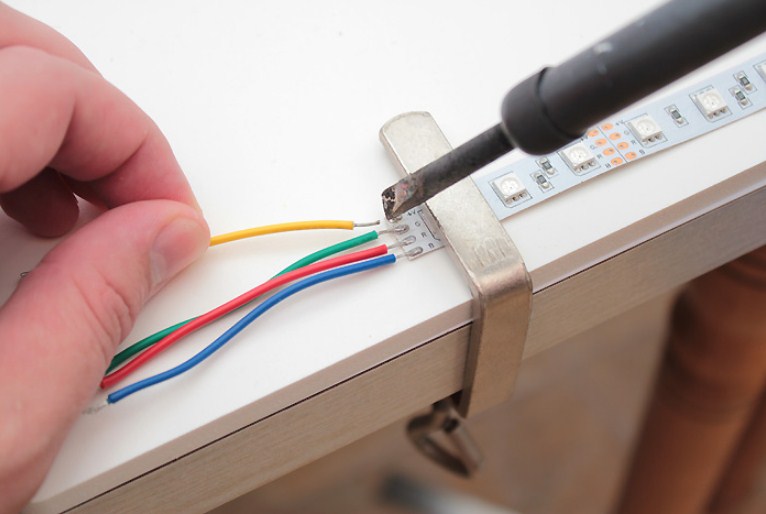

Подключение проводов светодиодной ленты к основному элементу питания можно провести способом обыкновенной пайки. Установить светодиодную ленту конкретно таким макаром будет намного дешевле, чем используя какие-то другие, особые детали. Припайка проводов к контактам не является таким уж и сложным методом, но делать его нужно очень аккуратненько и заботливо. Работая с паяльничком, необходимо верно соблюдать определенную технологию, сущность которой состоит в следующих моментах:
- паяльничек необходимо отлично подогреть до требуемой температуры;
- работать стоит при помощи узенького конца нажимала (примерно 2мм);
- к каждой из площадок RGB ленты нужно подсоединить проводок.
Зависимо от того, какой вид светодиодной ленты будет употребляться, на ней устанавливается определенное количество площадок, к которым должны быть припаяны проводки.
Дабы получить доброкачественную пайку, необходимо за ранее приготовить поверхности. Дабы это выполнить, мастер покрывает их слоем припоя, что совершенно нетрудно. Провода также нужно залудить, дабы получить очень высочайшее качество припаивания. За ранее, провода стоит порезать на кусочки нужной длины, а с их концов вполне снять изоляцию.
Совет! На цвет изоляции проводов заострять внимания не стоит, так как он никакой роли не играет.
Снимать изоляцию необходимо приблизительно на 8-10мм, так как убрать меньше будет очень трудно. Концы проводов нужно аккуратненько приложить к контактным площадкам и медлительно припаять. После пайки необходимо проверить, не соприкасаются ли капли припоя из различных площадок между собой, так как такое явление не считается неопасным и может вызвать в предстоящем куцее замыкание. Дабы убедиться в отсутствии заморочек, необходимо пользоваться мультиметром. Напряжение на контактах не должно превосходить 24В. Место пайки идеальнее всего обернуть несколькими слоями изоляционной ленты, заместо нее можно надеть термоусадочную трубу, обогрев ее строительным феном.
Верная вырезка и соединение отрезков светодиодной ленты
Светодиодная лента является очень пользующимся популярностью и удобным материалом, потому ее нередко применяют во время выполнения современного ремонта. Работает светодиодная лента просто отлично, но, дабы качество функционирования было высочайшим, ее необходимо верно порезать. Светодиодная лента является узкой и эластичной, потому с моментами ее вырезки не должно появляться дополнительных вопросов.
Осуществляется этот процесс приблизительно по таковой схеме:
- необходимо пристально изучить устройство и схему светодиодной ленты;

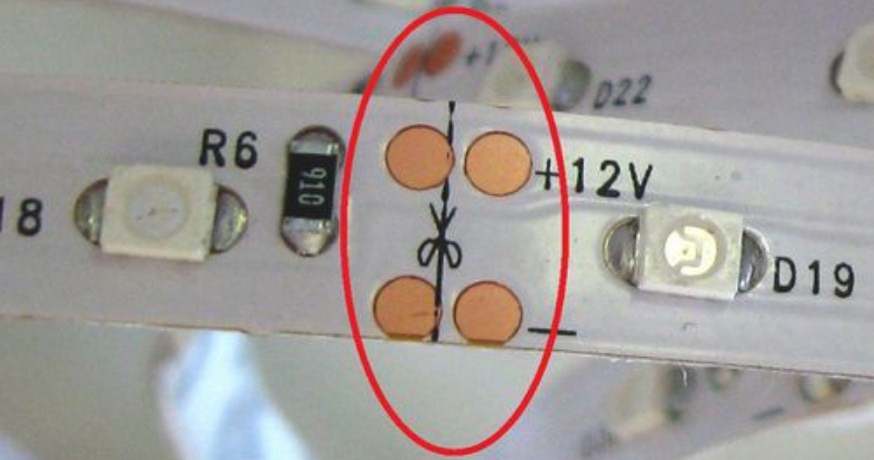

- снять липкий слой с ленты и по ее просвету найти, где можно резать;
- шаг резки должен быть ровен длине 1-го сектора;
- можно проводить резку в центре контактных площадок;
- отыскать место, обозначенное линией либо пиктограммой, которое показывает на линию разреза.
Если необходимо срастить между собой два отрезка светодиодной ленты, то выполнить это можно с помощью коннектора либо за счет выполнения пайки. Соединение можно проводить между проводами самой светодиодной ленты либо используя дополнительные электрические проводки, если нужна длина незначительно больше.
Это принципиально! Сращивая светодиодную ленту, нельзя делать цельные отрезки, длиннее 5м, ведь это будет приводить к огромным перепадам напряжения и, светодиоды на конце ленты будут светиться не на полную яркость.
Сращивание ленты пайкой
Срастить светодиодную ленту своими руками можно за счет применения способа пайки. Проводки ленты необходимо незначительно зачистить и покрыть припайкой. После выполнения этого деяния, стоит соединить проводки между собой и спаять их аккуратненько, по стандартной схеме. Дополнительно необходимо покрыть припоем контактные площадки ленты, находящиеся под липкой лентой. Дабы получить к ним доступ, стоит снять некоторую часть слоя защиты. Контактные площадки также покрываются толстым слоем припоя. Дабы получить вправду неплохую, доброкачественную пайку, канифоля жалеть, не следует.
Дабы соединить провода между собой, потребитель может сделать перемычку, используя ее в качестве соединительного материала. Для ее производства смело можно применять провода хоть какой марки. Необходимо позаботиться о достаточном сечении проводов, лучше применять медный провод, имеющий толщину 0,8мм. обнаженные концы подобранного провода нужно залудить, концы проводов стоит согнуть под прямым углом. Благодаря использованию перемычки, можно соединить между собой отрезки ленты и закреплять либо сгибать целостную конструкцию под хоть каким углом.
Подключение ленты к блоку питания и контролеру
Дабы верно подключить светодиодную ленту, необходимо знать, как это делают мастера. Например, дабы подключить монохромную ленту к источнику питания, который отыскивать под напряжением 220В, следует знать следующие правила:
- стоит поглядеть на маркировку клемм, определив нулевую, для заземления и подключения отрицательного и положительного вывода ленты;
- все провода одинаковой полярности можно подключать к одной клемме;
- при подключении, провода кофейного и синего цвета можно поменять местами;
- желто-зеленый провод подсоединяется только к клемме заземления;
- перед тем, как вставлять многожильный провод в клемму, его нужно залудить в неотклонимом порядке;
- в качестве магистральных проводов, если схема расположения непростая, можно применять саму светодиодную ленту.
Если отрезок 12 вольт необходимо подключить к тому же блоку, что и отрезок, мощностью 4,5 вольт, то это можно выполнить без заморочек – параллельно в любом сочетании. Отрезки разной мощности можно подключать к блоку питания параллельно либо последовательно.
Подключение к источнику питания от компьютера
Многие сильные, импульсивные блоки питания, нередко обходятся юзерам дороже, чем сама лента. В связи с этим, многие люди желают подключить ленту к 220в без блока питания. Дабы подключить светодиодную ленту к сети, можно применять блок питания стационарного компьютера. Для современных компьютерных устройств таковой блок издавна уже морально стал неактуальным, а вот для питания светодиодной ленты он подойдет очень отлично.
Таковой блок можно успешно применять в качестве элемента питания, из него выходит несколько 10-ов проводов различного цвета. Оранжевые кабели блока имеют напряжение +3,3, красные — +5,0, а желтоватые — +12,0. на источнике питания можно отыскать информацию о показателях его мощности.
Дабы принудительно включить этот источник питания и подключить к нему светодиодные ленты, необходимо следовать таковой схеме:
- воткнуть в розетку вилку шнура сети и включить кнопку питания;
- имитировать сигнал пуска с материнской платы;
- замкнуть между собой контакты под номером 16 и 17 либо 14 и 15;
- испытать работоспособность компьютерного блока при помощи обыкновенной лампочки;
- светодиодную ленту идеальнее всего спаивать с черными контактами, которых больше всего на блоке питания;
- если применяется светодиодная лента на 12В, то для ее подключения подходят желтоватые и черные провода;
- подключение идеальнее всего выполнить разъемным.
Если необходимо подключить не однообразную, а разноцветную ленту, то для этой цели лучше применять контролер, схема подключения к которому совершенно легкая. Подключить светодиодную ленту без блока питания не так и трудно. Присоединить провода к контролеру можно при помощи специального выхода на нем.
Выводы
Можно подключить светодиодную ленту в домашних критериях без излишних усилий. Для этой цели применяются различные схемы и методики соединения либо спаивания проводов. Главное, знать, как верно проводить соединение и какой источник питания будет подходящим.
Работа со светодиодной лентой не подразумевает каких-либо излишних сложностей, что можно именовать положительным фактором для начинающих электриков. Главное делать все моменты монтажа и соединения верно и медлительно, дабы в предстоящем с внедрением системы светодиодной подсветки не появлялось никаких заморочек. Можно избрать схему установки, которая обойдется дороже либо дешевле, все на усмотрение юзера, но, если провести установка отменно, метод закрепления особенной роли не играет. Светодиодная подсветка применяется достаточно нередко, потому каждый должен знать, какими методами можно без помощи других вмонтировать эту ленту, дабы она работала отменно и исправно.
