Как подключить светодиодную ленту 220

Раз от раза на почту приходят вопросы, касающиеся светодиодной ленты работающей впрямую от 220 Вольт. Гости веб-сайта задаются вопросом о реальном наличии подобного изделия. Дабы раскрыть тему на сто процентов и дать ответы на все вероятные вопросы, приняли решение написать статью, которая даст развернутые ответы о светодиодной ленте на 220 В: виды, выбор, подключение.

Как устроено и работает

Светодиодная лента на 220 Вольт состоит из SMD светодиодов рассчитанных на работу от 220 Вольт. Светодиоды на ленте разбиты на группы по 60 штук, потому можно узреть сопротивления, которые ограничивают избыточное напряжение. Установленные на ленте SMD светодиоды не рассчитаны на работу от сети 220 Вольт впрямую. Нужен преобразователь. Зависимо от вида, она может продаваться определенной длины совместно с выпрямителем либо без него метражом.

Не пытайтесь подключить светодиодную ленту на 220 Вольт впрямую к сети 220В. Она выйдет из строя, т.к. не рассчитана на такую работу.

Механизм работы заключается в следующем. На светодиодную ленту через выпрямитель (диодный мост), подается перевоплощенное напряжение около 200 Вольт, и она начинает источать свет. Это все!

Понижающий трансформатор и сглаживающий фильтр – отсутствуют!

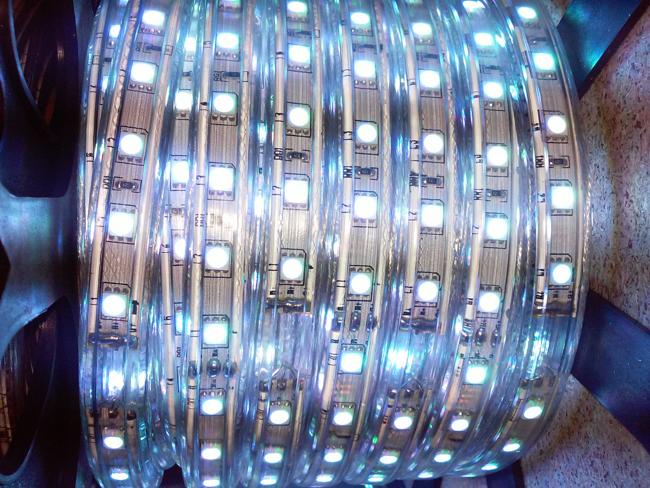

Светодиодная лента на 220 Вольт

Использование

Обширное использование светодиодные ленты на 220 Вольт получили в бизнесе, где они применяются в качестве освещения и подсветки маркетинговых щитов, баннеров, вывесок и других частей рекламы и вербования внимания.

Популярность захватили за счет следующих причин:

  • простота,
  • не высочайшая стоимость,
  • надежность,
  • эффективность.

Цена удалось понизить благодаря реализации работы от сети 220. Из схемы питания исключили дорогие и подверженные воздействию окружающей среды, дорогие элементы (блок питания), оставив в схеме только диодный мост.

Удешевление повлекло не только лишь плюсы, но и минусы. Не рекомендуется применять подобные ленты в помещениях, с неизменным присутствием людей. Напряжение после выпрямителя выходит импульсное, с частотой 100 Гц. Излучаемый свет на таковой частоте мелькает. Глаз человека не способен узреть этого, но на нервную систему и мозг схожий свет повлияет нехорошим образом. Советуем прочесть увлекательную статью про вред светодиодных ламп для расширения кругозора.

Не стоит использовать светодиодную ленту на 220 Вольт в жилых помещениях, дома, также в местах с неизменным присутствием людей.

Многим понятно, что неувязка решается добавлением в схему сглаживающего фильтра (конденсатора). Но, это повлечет за собой ряд недочетов:

  • удорожание,
  • повышение габаритов,
  • увеличение перевоплощенного напряжения до 280 Вольт.

Все эти минусы превращают светодиодную ленту на 220 Вольт в никчемное устройство, потому она рассчитана для работы через выпрямитель и рекомендуется к применению в местах, без неизменного присутствия человека, к примеру фасад дома.

подсветка фасада светодиодной лентой

Разделение по схеме питания. В продаже можно повстречать два варианта выполнения светодиодных лент на 220 Вольт:

  • с выпрямителем, длиной кратной 50 см либо 1 метр (0,5 м; 1 м и т.д.),
  • без выпрямителя, в бухте, подходящая длина отрезается (также кратно 50 см либо 1 метр), а выпрямитель подключается раздельно.

Почему лента режется по 50 см? Выше, мы уже гласили о том, что светодиоды на ней разбиты по 60 штук. Итак вот, эти 60 штук размещены на отрезке в 50 см либо 1 метр, зависимо от плотности светодиодов. Это особенность производства и применима она для всех лент 220в. Необходимо отметить, что не получиться отрезать кусочек в 40 либо 90 см!

Изредка, но все таки встречаются ленты с линией отреза по 200 см (2 метра).

Разделение по классу защиты. По защите от пыли и воды ничем не отличаются от собственных низковольтных братьев и имеют такую же систематизацию. Самые распространенные:

  1. IP 67 – схожая защита убережет человека от прикосновения к токоведущим частям.
  2. IP 68 – силиконовая трубка, гидрозащищенная. Подойдет для использования в очень мокроватых помещениях, в том числе и бане, сауне либо на улице.

Советуем поглядеть увлекательное видео, создатель которого ведает про герметичную (IP 68) ленту на 220V работающей на светодиодах SMD 5050 с плотностью 60 штук на метр.

Практика указывает, что использование светодиодной ленты 220в, удобно в критериях брутальной среды: улица, дождик, ветер, снег, перепады температур, холод, жара. Все эти условия led-лента выдерживает и работает длительное время.

Необходимо подчеркнуть, что самоклеющаяся лента плохо держится на морозе и в критериях воды, потому стоит укреплять ее дополнительно на особые крепления.

По видам светодиодов. Здесь дела обстоят также. Разделение можно провести по разновидности SMD светодиодов. В продаже можно повстречать ленты на SMD LED:

3528 и 5050 – самые распространенные в Рф, их можно приобрести в любом большом магазине. Пореже, но все таки появляющиеся в продаже на светодиодах SMD 5630. Продукция китайского производства низкого свойства, потому лучше воздержаться от их приобретения.

Также светодиодная лента 220 бывает на жесткой базе либо гибкой клеевой. 1-ая нередко применяется любителями с очумелыми ручками для производства осветительных приборов либо модулей.

Еще можно провести разделение по цвету, бывают одноцветные: белоснежные, красные, синие, зеленоватые, желтоватые и разноцветные – на RGB светодиодах.

светодиодная лента RGB на светодиодах 5050

Светодиодная лента RGB 220 Вольт на светодиодах SMD 5050

Управление яркостью

Для конфигурации уровня свечения светодиодной ленты на 220v необходимо применять диммер. Для управления яркостью разноцветной RGB LED-ленты будет нужно особый контроллер, без него никак.

Сопоставление с низковольтными собратьями

Основное отличие заключается в схеме питания. Качество электроэнергии оказывает влияние на излучаемый свет, т.к. лента запитана «почти» впрямую от сети, без блока стабилизации напряжения. Пониженное напряжение в сети понижает уровень свечения светодиодов ленты, завышенное уменьшает ее срок службы. Это сразу и минус. Воздействовать на это мы никак не можем, т.к. по ГОСТ напряжение в сети может находиться в спектре от 190 до 240 Вольт.

Если в сети, где Вы применяете светодиодную ленту напряжение равно 240в и поболее, применяйте стабилизатор напряжения. Он значительно продлит срок службы.

Низкая светоотдача из-за пониженного напряжения в сети, не повлечет за собой выхода из строя ленты, и даже напротив, продлит ее срок службы. Но, низкая светоотдача тоже может являться неувязкой. Решить делему можно включив в схему подключения стабилизатор.

Отметим главные отличия:

  • особенности питания,
  • внешний облик и выполнение,
  • кратность длины.

По поводу длины, возьмите для себя на заметку. Если собираетесь монтировать ленту по периметру комнаты, то у Вас могут остаться хвосты, от которых никуда не избавиться, т.к. отрез ленты равен минимум 0,5 метра.

Подключение

Выполнить подключение светодиодной ленты на 220 Вольт может хоть какой, кто в состоянии поменять выключатель в доме своими руками. Выше, уже не раз гласили, что для подключения пригодится выпрямитель (он же диодный мост). Приобрести его лучше сходу с лентой в магазине, продавец поможет обусловиться с выбором.

Выбирая выпрямитель, обращайте внимание на его мощность, она не должна быть меньше мощности потребляемой лентой. К примеру, для подключения маломощной ленты длиной 100 метров будет нужно выпрямитель на 700 Ватт. Таким же мостом можно запитать сильную ленту длиной 40 метров.

Те, кто желает сберечь, могут сделать выпрямитель своими руками. Для этого Для вас пригодится спаять 4 светодиода по схеме диодного моста. Если Для вас это не знакомо, то можно приобрести готовый диодный мост, припаять к нему провода и поместить его в самодельный корпус.

Схема подключения светодиодной ленты к сети 220 вольт

Схема подключения к сети 220 Вольт

  1. Отрезаем ленту подходящей длины.
  2. Один конец накрепко герметизируем с помощью заглушки. Если такой не имеется, то пользуемся клеем либо герметиком.
  3. 2-ой конец соединяем с выпрямителем с помощью специального коннектора
  4. Также накрепко герметизируем соединение.
  5. Подключаем led-ленту в сеть 220.

подключение светодиодной ленты на 220 вольт

Пристально проверьте все соединения, они должны быть отменно загерметизированы, во избежание попадания воды либо еще того ужаснее – поражения человека током.

Плюсы и минусы

В протяжении всей статьи мы подметили главные плюсы и минусы использования светодиодной ленты на 220 Вольт. Отметим их снова не огромным перечнем, подводя итоги.

Плюсы:

  • не нужен блок питания. Работает от обыденного выпрямителя размером со спичечный коробок,
  • низкая сила тока. Для подключения не надо применять толстые провода – экономия средств и удобство монтажа,
  • длина до 100 метров цельным кусочком.

Минусы:

  • мигание на частоте 100 Гц. Основной минус, т.к. тем самым ее нельзя использовать в помещении с неизменным присутствием человека,
  • не ремонтируется. После ремонта нарушится плотность, что исключает ее предстоящее внедрение из-за высокого напряжения.
  • Небезопасно! Все-же высочайшее напряжение вызывает опаски при работе, т.к. может нанести вред человеку при не соблюдении правил безопасности.
  • Кратность реза более 0,5 метра. Не всегда комфортно использование таких длин.

Все-же светодиодная лента на 220 Вольт – это функциональное и удобное устройство, которому можно отыскать огромное количество применений благодаря перечисленным плюсам. Практика указывает, что ее без заморочек можно использовать в брутальной среде. А питание от самодельного выпрямителя дозволит сберечь лишнюю тыщу рублей на покупке блока питания.

Подключение LED лент к 220 Вольт

При разработке подсветки потолка, ниши, полки, предметов декора с помощью светодиодной ленты, приходится вспоминать о том, что в сети у нас 220 В, а не 12 либо 24 вольта, как следует для этой подсветки. О том, как подключить светодиодную ленту к 220 В и будем гласить далее.

Методы подключения к сети 220 В

Зависимо от количества светодиодов в ленте, им нужна питание на 12 либо 24 В. Но в обыкновенной квартире либо доме такового питания нет, а есть обычно однофазовая сеть. Подключение может быть с помощью 2-ух вариантов:

    Особая лента, которая впрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, присоединенных параллельно. При таком методе соединения им для обычной работы как раз и необходимы 220 В. Но это идет речь о особых лентах. Они, обычно, идут сходу в комплекте с вилкой.

Когда все готово, выглядит несложно

Когда все готово, смотрится нетрудно

Так как ленты с конкретным подключением в 220 В в особенных средствах не нуждаются, далее гласить будет о подключении тех, которым нужно пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно кусочком длиной в 5 метров. Если для вас довольно таковой длины, отлично, Просто берете преобразователь 220/12 В либо 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В данном случае схема подключения смотрится (набросок ниже) как последовательное подключение (один за другим) всех частей.

Схема подключения одной светодиодной ленты к 220 В

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не спутайте, по другому работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (к примеру, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и поболее)

Нередко для подсветки потолка либо других объектов нужна светодиодная лента длиной более 5 метров. Это может быть 10, 15 либо 20 метров, другими словами нужно подключить две ленты и поболее. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся поближе других к блоку питания, будет перейти завышенный ток, что приведет к их перегреву. Они стремительно растеряют яркость, а позже вообщем пылать закончат. В данном случае нужно подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если на физическом уровне одна лента должна находится за другой, просто от блока питания тянем длиннющий провод. Направьте внимание: его сечение 1,5 мм². Если подключить нужна три либо четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.

При таком подключении все ленты будут светиться идиентично. Только будьте внимательны: нужно избрать адаптер, который выдает необходимое напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать подходящую мощность чуток ниже).

Это метод неплох всем, не считая того, что мощнейший блоки питания имеет огромные размеры, больший вес и существенно огромную цена. Вес и размеры — неувязка, если делаете подсветку потолка. Ведь нужно придумать где это оборудование установить, Что далековато не всегда просто. Ну и стоимость, тоже важна. Поэтому стоит разглядеть вариант с 2-мя адаптерами наименьшей производительности.

Вариант подключения с двумя адаптерами

Вариант подключения с 2-мя адаптерами

На схеме показано подключение 2-ух лент к двум адаптерам. Если для вас нужно подключить три ленты, не непременно применять три адаптера. Один может быть более мощнейший, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать массивные ленты

Но, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и поболее), на каждом из светодиодов происходит приметное падение напряжения, в итоге далекий край ленты светится намного слабее. Если по таковой схеме подключена разноцветная RGB лента, она может светить не теми цветами. Дабы избавится от этого явления, каждую ленту подключают к источнику питания с 2-ух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

Как подключить светодиодную ленту к 220 В и не утратить в яркости свечения

При таком методе растет расход провода, но зато сияют светодиоды более умеренно. По опыту увидено, что этот метод подключения наращивает и срок службы светодиодов — они медлительнее деградируют. Это решение не непременное, но оно вправду продлевает срок жизни и сглаживает неравномерное свечение.

Подключение цветной RGB ленты

Принцип подключения остается этим же. В схему добавляется контроллер (еще его именуют диммер), с помощью которого меняется цвет свечения светодиодов. Очередное отличие в количестве проводов. После контроллера их не два, а четыре. В остальном различий нет.

Как подать 220 В на светодиодную ленту RGB

Как подать 220 В на светодиодную ленту RGB

Видите ли, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения бардовых светодиодов, G — зеленоватых, B — голубых. Дабы не путаться, лучше применять провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

Подключение 2-ух RGB лент к одному блоку питания и контроллеру

Если подключать нужно несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут поменять свечение сразу.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В данном случае применяют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым нужно подключать провода, что значительно упрощает ее сборку. Направьте внимание, на рисунке подключение лент обозначено 4-мя линиями, а питание на входы усилителей 2-мя, и берется это питание с выходов адаптеров.

Читайте по теме:  Посчитать силу тока зная мощность и напряжение

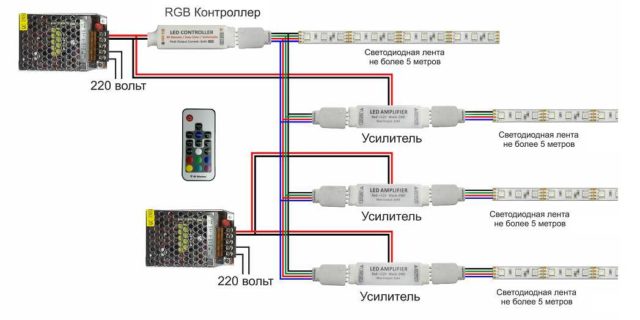

Схема подключения лент RGB с усилителем и отдельным блоком питания

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, поэтому для каждой последующей применяется свой усилитель. В реальности на один контроллер «вешают» и по две ленты. Главное, дабы он мог ими управлять (в свойствах контроллера указывается ленты какой длины к нему можно подключить).

Также направьте внимание, что контроллер и один усилитель питаются от 1-го адаптера, два других усилителя от другого. Это тоже не непременно. Если мощности блока питания довольно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от 1-го преобразователя. Другое дело, что стоит таковой источник питания сильно много, ну и нагревается и шумит сильно. Поэтому, вправду, лучше воплотить раздельное питание 2-мя наименее массивными блоками.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там непременно указывается напряжение, которое нужно подать (12 либо 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, нужно будет помножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько для вас обойдется подсветка и ленты пока нет либо вы еще не избрали, можно пользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток зависимо от количества светодиодов на одном метре длины

Приобретенная цифра — малое значение силы тока, которое должен выдавать разыскиваемый блок питания. Но неизменная работа на пределе способностей очень уменьшает срок службы электротехнических изделий. Поэтому, к отысканной цифре добавляем 20-25% припаса (умножаем на 1,2 либо на 1,25), полученную цифру округляем в огромную сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Дабы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем припас: 14,4 А * 1,2 = 17,28 А. Итак, находить будем адаптер, который будет выдавать более 17 Ампер.

В случае с цветными RGB светодиодными лентами, к отысканной цифре добавляется ток, который нужен контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Процесс сборки схемы

Для того дабы подключить LED ленту к 220 В, необходимы будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и длины. Провода лучше медные многожильные (они мягче, но тяжелее паяются) либо из одной проволоки. Провода берите цветные, так проще будет верно подключить светодиодную ленту к 220 В.

Необходимы будут еще следующие инструменты:

  • ножницы;
  • термоусадочная трубка;
  • паяльничек с канифолью и оловом (выбор и внедрение паяльничка).

Ножницы необходимы, если для вас будет нужно отрезать кусочек от бобины с LED лентой. Резать можно исключительно в определенных местах. На ленте они обозначены вертикальной чертой, вблизи находится обычно схематичное изображение ножниц. Очередной отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от полосы разреза.

Светодиодные ленты резать надо только в определенных местах

Светодиодные ленты резать нужно исключительно в определенных местах

Дальше берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а приготовленный провод надеваем кусок термоусадочной трубки такового размера, дабы она в начальном состоянии надевалась на ленту. Дальше ватой, смоченной в спирте, очищаем контактные площадки, лудим их (подогретый паяльничек опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться узким слоем олова. К приготовленным площадкам припаиваем провода. Будьте осторожны и много олова при пайке не берите. Площадки размещены очень близко, посадив кляксу из олова, просто их соединить (в особенности в цветных лентах).

После того как все провода припаяны, опускаем термоусадочную трубку так, дабы она закрыла все контакты, прогреваем ее. Сжавшись, она отлично закроет все контакты. Вообщем, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

Просто зажать между двумя пластинами

Просто зажать между 2-мя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера либо контроллера. Здесь все очень просто. Есть прижимающей винт и контактные пластинки. Ослабляем винт, между пластинами заправляем обнаженный провод (3-4 мм), винт затягиваем. Несколько раз немного дергаем провод, проверяя контакт — если держится, то все отлично.

Как самому подключить светодиодную ленту к 220в без блока питания

а) для подключения ленты к 220 В будет нужно применять небольшой выпрямитель, а уже через него лента подсоединяется к розетке.

б) Лента подключается к сети без дополнительных приспособлений.

  1. Почему не советуют брать китайские модели лент для подсоединения к 220 В?

а) Китайские модели собираются из самых дешёвых материалов и не всегда соблюдаются технологии производства.

б) Покупателя могут одурачить. Снаружи диоды на 220 В очень похожи на обыденные. Потому, дабы убедиться в корректности ленты, будет нужно проверить маркировку.

  1. На кусочки какой длины режутся ЛЕД при продаже?

а) 50, 100, 200 см

  1. Чем отличается процесс подключения сильной ленты SMD 5630 от обыденных вариантов на 220 В?

а) Ничем. Процесс аналогичен

б) Потребление энергии этой ленты больше, чем у обыденных, потому дополнительного придётся подключить дюралевый профиль либо радиатор. Так сборка не перегреется при эксплуатации.

  1. Почему ленты на 220 В не рекомендуется устанавливать в местах для чтения?

а) Наблюдается мигание 100 герц. Человечий глаз не увидит этого, но схожий эффект повлияет на сознание человека — появятся мигрени либо утомляемость.

б) Свет очень сильный и будет ослепить человека.

Ответы:

  1. а) Дабы подсоединить LED к сети без блока питания, придётся дополнительно подключить выпрямитель.
  2. б) Посылка может придти с неверной моделью. Все ленты очень похожи. И дабы не ошибиться, необходимо инспектировать маркировку.
  3. а) При продаже лента на 220 В режется на кусочки по 50, 100 и 200 см.
  4. б) Массивные ленты сильно нагреваются, а поэтому приходится подсоединять охлаждающую систему.
  5. а) От ленты исходит мигание. Оно неприметно для человека, но отрицательное воздействие на него все равно оказывается.

Когда встает вопрос о подключении ЛЕД ленты, немногие знают, что бывают светодиоды, рассчитанные на 220 В. Но в данном случае для подключения к сети даже не будет нужно применять блок питания на 12 В. Довольно взять небольшой выпрямитель, через который лента подключится впрямую к розетке. К преимуществам этого метода относится простота применения, также легкость подсоединения к сети. Но есть и свои недочеты. Дабы разобраться в аспектах, необходимо пристально изучить материал и некоторые аспекты.

Определение: Светодиодные ленты – это источник света, распространяющийся через лампочки. Эталон на 220 В служит для подсоединения к электросети через розетку.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них применяются светодиоды:

Также имеется более массивные эталоны — SMD 5630. Наибольшей популярностью пользуются ленты 3528 либо 5050. Их довольно легко приобрести в русских магазинах. А вот другие модели придётся получать через интернет-сайты у китайцев. Но мастера подобные модели получать не рекомендуют, так как покупателей могут одурачить. Дело в том, что снаружи диоды очень похожи на обыденные Но на них печатается маркировка, где обозначается напряжение, в каком лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру либо 50 см, также есть вариант на 200 см. Другими словами отрезок 80 либо 30 см получить не получится.

Главные характеристики ленты на 220 вольт

Лед на 220 В отличается следующими параметрами:

  1. Нарезается по 50, 100 и 200 см.
  2. Мощность ватт на метр.
  3. Имеется защита от воды.
  4. Цветовая температура.

Как и любые другие ленты, эта выпускается в различных модификациях по степени защиты от проникания воды. Применяют IP 67 и 68. Это защита — крепкая трубка из силикона. При использовании таковой герметичной ленты, разрешается устанавливать диоды во мокроватых помещениях, например, на улице и в бане.

Если изучить отзывы потребителей, то можно прийти к выводу, что светодиодная лента подходит для эксплуатации в критериях низких и больших температур.

Основание ленты довольно жесткое, но при всем этом гибкое. Из-за того, что светодиод имеет жесткое основание, кусочек ленты превращают в светодиодный модуль и линейку. Из схожей линейки собирается осветительный прибор.

Установка бывает самоклеящийся, и не имеющий клеевого основания.

Ответы на 5 нередко задаваемых вопросов

  1. Как лента питается от сети 220 В? — Вставляются светодиоды с обыденным напряжением 3,3 — 3,5 В. Для них применяют полярное питание, обеспечивающее диодный мост. Если не соблюдать этого требования, то лампочки начнут мигать.
  2. Почему нарезают ленты только по 50, 100 и 200 см? — Нарезается по 50 либо 100 мм из-за того, что лампочки подключаются последовательно по одной цепи. В одном метре выходит 60 светодиодов.
  3. Как повысить надежность устройства? – Для увеличения надежности применяют подключение диодов парами. В итоге, если из строя выйдет один, то ток всё равно сумеет пройти через другие.
  4. Как подключатьсильную ленту SMD 5630? – У схожей ленты потребление больше 10 Вт на метр, потому дополнительно следует подсоединить дюралевый профиль либо радиатор, служащие в качестве охлаждающего элемента при эксплуатации устройства.
  5. Лампы на 220 В выпускаются одним цветом? – Нет, имеются все те же цвета, что и на обыденных LED.

Аспекты устройства на 220 В

Огромную мощность получают даже на слабеньких диодиках.

Дабы не применять две приклеенные штуки вблизи, приобретают двойную ленту. У нее очень обширное основание. И это даже полезно — тепло будет легче отводиться при работе диодов.

Двойная и одинарная лента

Светодиодные ленты на 220 В выпускается в таких же вариантах цвета, как и обыденные ленты.

Как самому подключить светодиодную ленту к 220в без блока питания

Цвета

При подключении ленты RGB на 220 В, нужно также поставить дополнительный контроллер, управляющий яркостью каждого цвета. Но их очень трудно отыскать, поэтому получать лучше готовым комплектом.

Подключение светодиодной ленты к 220 вольт

Как самому подключить светодиодную ленту к 220в без блока питания

Схема

Схема подключения очень ординарна — необходимо позаботиться только о подключении нескольких проводов. Соблюдаем нужные полярности и никаких заморочек не возникнет. Если подключается к сети цветная ЛЕД лента, то используем цветовую маркировку в качестве «карты» соединения.

Как избежать 5 ошибок при подключении ленты

Дабы избежать ошибок при подключении, следуем инструкциям и делаем всего 5 шагов:

  1. Отрезаем подходящую длину. Не забываем, что резать можно только по 50, 100 либо 200 см.
  2. Если лента герметичная, то отрезанные концы нужно обработать с помощью герметика, а после надеть на него коннектор из силикона. Он выпускается в виде кольца.
  3. Подключаем конвектор и фиксируем его с помощью герметика.
  4. Соблюдаем понятность и соединяем провод от выпрямителя.

Питание ленты своими руками обеспечено.

Выпрямитель будет состоять из диодного моста со собственной мощностью. Она может составлять 700 Вт. В таком случае можно смело применять 100 метров обыкновенной светодиодной ленты, либо 40 метров очень сильной. Этого полностью довольно, дабы осветить очень огромное помещение.

Выпрямитель стоит достаточно недорого, но если нет желания его получать, то можно сделать своими руками. Будет нужно 4 диодика, либо же готовая сборка в полностью любом магазине, специализирующимся на продаже радиодеталей.

В отличие от обыденных ЛЕД, не надо уделять свое внимание на толщину проводов питания. Даже если применять провод в 0,75 квадратных мм, то он всё равно совсем не сложно совладать с мощностью в 1500 W.

Так как в устройстве не предусмотрен конденсатор, то вся лента будет мелькать частотой 100 герц из-за того, что сглаживать пульсации не получится. СаНПИН воспрещает применять такие пульсации в рабочих помещениях либо там, где читают люди. Вот поэтому в квартире устанавливать такое приспособление не нужно.

Подключаем диодную ленту в сеть 220 в

Плюсы и недочеты ленты 220В

Светодиоды, рассчитанные на подключение к сети 220 В владеют, как плюсами, так и минусами. Исследовав эти вопросы, получится решить себе, куда конкретно ставить подобные ленты. Выбор места эксплуатации очень важен, так как светодиодная лента на 220 В подойдет не для каждого помещения. Выбор комнаты в доме сильно ограничен из-за 1-го существенного недочета.

  1. Придется соблюдать необыкновенную осторожность при монтаже и включении, так как будет нужно высочайшее напряжение.
  2. Лампочки скоро могут выйти из строя, если приобрести плохие китайские эталоны.
  3. Герметичную ленту очень тяжело чинить – придется вполне избавляться от герметика, поменять детали и опять герметизировать.
  4. Имеется мигание частотой в 100 герц. Человечий глаз просто не увидят этого, но это всё равно повлияет на сознание человека — появятся мигрени либо утомляемость.

Из-за этих недочетов сферу использования приходится ограничивать. Устанавливать светодиодные ленты на 220 В нужно только во второстепенных помещениях, где человек не отдыхает, читает либо проводит огромное количество времени. Например, ЛЕД применяют в качестве подсветки на кухне, кладовой либо гараже, очень комфортно устанавливать ленту для освещения растений. Также можно ставить подсветку на маркетинговых щитах – уличная лампа в силиконе не опасается погодных критерий.

Ещё принципиально знать 2 аспекта об управлении яркостью

Дабы поменять уровень свечения светодиодной ленты на 220 В, обычно используют диммер.

Если применяется разноцветные ЛЕД, тогда устанавливают контроллер. Без него не обойтись.

Топ 2 наилучших производителя ЛЕД лент на 220 В

В магазинах, специализирующихся на продаже электрических продуктов, легко отыскать огромное обилие лент. Но не они все подходят для подключения к электросети в 220 В. Вот поэтому придется выбирать и находить производителей, выпускающих нужные эталоны. Высококачественные конторы, отлично зарекомендовавшие себя на рынке:

  1. Elektrostandart.
  2. Sveteco.

Компании не только лишь выпускают ЛЕД ленты на 220 В, но и отличаются неплохим качеством собственной продукции.

Приобретайте продукцию испытанных брендов, следуйте советам и советам, не отступайте от инструкций тогда и ленту без заморочек получится подключить к сети 220 В даже новенькому, что никогда до этого не работал с электрикой и освещением.

Понравилась статья? Поделиться с друзьями:
