Как подключить светодиод к 12 вольт

В первый раз светодиоды начались употребляться сначала 60-х годов. С тех пор вышло видоизменений. Светодиоды имеют массу преимуществ, таких как:

Низкое потребление;
Долгий срок службы;
Крепкость;
Широкий выбор диапазона света;
Могут работать от низкого напряжения;
Являются пожаробезопасными.

Поэтому как светодиодам для работы нужен только источник неизменного тока, следует создавать установка с правильной полярностью. Когда диоды подключены ошибочно, работать они не будут. Дабы их работа происходила верно принципиально знать, как подключить светодиод.

Осознание плюса и минуса

Определяется полярность несколькими способами:

В старенькых моделях, в каких имеются длинноватые ножки, всё достаточно легко. Ножка длиннее имеет полярность плюс (анод), что короче – минус (катод). Также на головке есть срез, который указывает размещение полярностей.

Если поглядеть вовнутрь диодика, то контакт, который смотрится как флаг – это минусовой, узкий будет плюсом.

Проверить можно средством мультиметра. Дабы это выполнить, следует настроить его для «прозвона». При помощи щупов следует дотронуться к контактам. Когда он начнёт светиться – означает на красном контакте +, а на чёрном -.

Воплощение питания

Более принципиальным фактором при выборе питания выступают следующие значения: токовая сила и падение напряжения. Практически они все имеют расчет на токовую силу 20 миллиампер, но, находятся модели, имеющие сходу 4 кристаллика, потому он должен быть рассчитан на силу тока вчетверо больше. Также диодик имеет свою допускаемую величину напряжения Umax, при прямом включении и Umaxобр, при оборотном. Когда подаётся более высочайшее напряжение, происходит пробой, после этого кристаллы больше не работают. Есть также минимум напряжения, которого хватит для питания Umin, его хватит для работы светодиода. Эти малые и наибольшие пределы значений именуются зоной работы. В зоне работы и должна осуществляться работа светодиода. При неверном расчете, светодиод просто перегорит.

На каждом светодиоде указывается определённое напряжение, маркировка размещена на упаковке. Принципиально знать, что это обозначено вероятное падения напряжение, а не рабочее напряжение. Это необходимо знать для того, дабы высчитывать сопротивление резистора, задачка которого ограничить ток. Для каждого раздельно взятого светодиода 1-го номинала, требуемое напряжение может отличаться. Принципиально для подключения смотреть за током, а не напряжением.

Данные источники света в своём большинстве потребляют номинальное напряжение 2 – 3 вольт. Противопоказано подключать их прямиком к 12 вольтам, без применения ограничительного резистора. В почти всех случаях для экономии применяют прямую схему подключения светодиода к батарейке, без применения резистора, но таковой источник света прослужит очень недолго. Для сверх ярчайших светодиодов резисторы не применяются, так как для них изготовлены драйвера, которые могут ограничивать ток. Это более современный вариант светодиодов.

Как высчитать резистор

Есть формула расчета сопротивления резистора:

Величина сопротивления предполагается R.

Напряжение питания Uпит.

Падающее напряжение Uпад.

Протекающий ток – I.

Неизменная величина коэффициента надёжности диодика – 0.75.

Для примера рассмотрено подключение к 12 вольтному аккуму. Тогда будет:

Uпит – 12 вольта, что предполагает аккумуляторное напряжение).
Uпад – 2.2 вольт, которым выступает напряжение для питания светодиода).
I – 0.01 ампер, указывает ток диодика.

По данным цифрам можно произвести подсчёт по формуле, которая покажет, что вышла цифра 1.306. Так как у резисторов имеется определённый шаг, то подойдёт — 1.3 кОм.

Предстоящей задачей будет вычисление требуемого минимума на мощность резистора. Необходимо осознавать точную цифру проходящего тока, так как она может не соответствовать вышеуказанному. Вычисление можно произвести по таковой формуле:

I = U / (Rрез.+ Rсвет)

Сопротивление, которым обладает диодик:

Rсвет=Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом,

что гласит о том, что подсчитанный фактический ток будет:

I = 12 / (1300 + 220) = 0,007 А.

Для осознания фактического падения напряжения необходимо посчитать:

Uпад.свет = Rсвет * I = 220 * 0,007 = 1,54 В

Дальше, вычисление мощности:

P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт.

Мощность лучше брать с маленьким припасом. На данный момент будет в самый раз 0.125 Вт.

При подключении 1 светодиода к аккуму 12 вольт будет нужно в сети резистор, который обладает сопротивлением 1.3 кОм и мощностью 0.125 Вт.

Подключение к сети 220 В

Для светодиодов, требующих ток от сети 220 В, принципиально знать важный пункт свойства светодиода. В особенности это касается вопросов по теме, как подключить мощнейший светодиод. Черта состоит в более допускаемой величине оборотного напряжения. В почти всех случаях оно составляет 20 В. Когда поступает сетевое питание, при оборотной полярности (переменный ток) на него придёт полная амплитуда напряжения 315 В. Такое напряжение вышло так как амплитудное напряжение практически в 1.5 раза выше действующего. Для работоспособности светодиодов кроме резистора, следует установить светодиод средством последовательного подключения, который не дозволит оборотному напряжению пробить его.

Следующий вариант подключения от 220 В предполагает расстановку 2-ух диодов встречно-параллельно.

Схожий метод, где предвидено внедрение резистора – не считается правильным подключением. При использовании резистора 24 кОм, энергия рассеивания, будет примерно 3 Вт. А при подключении диодика последовательно, можно уменьшить её в 2 раза. На оборотное напряжение светодиод обязан иметь напряжение не наименьшее 400 В. Когда врубаются 2 встречных светодиода, есть возможность вставки 2-ух резисторов на два вата, дабы сопротивление на каждом вышло в 2 раза меньше.

Принципиально осознавать, что используя резистор с огромным сопротивлением, например, 200 кОм, есть возможность включения и без защитного диодика. Так происходит, так как оборотный ток будет достаточно слабеньким для повреждения диодика. В этом варианте будет ужаснее яркость, но для некоторых целей, таких как подсветка, полностью хватит.

Так как сетевой ток переменный, имеется возможность включить в цепь конденсатор взамен резистора. Если ассоциировать с ограничительным резистором, конденсатор не греется. Дабы конденсатор мог пропускать переменный ток, через него должно пройти оба полупериода сети. Так как светодиод может проводить ток только к одной из сторон, необходимо поставить другой светодиод либо диодик встречно-параллельно. Это дозволит пропустить 2-ой полупериод.

Принципиально знать, что когда схема отключена от сети, конденсатор содержит внутри себя определённое напряжение, которое может приравниваться 315 В. Дабы не произошел случайный удар током, следует провести установку разрядного резистора большего номинала, расположив его параллельно конденсатору. Припас мощности на конденсаторе служи для того, дабы при обыкновенной работе ток был малозначительным и не вызывал нагрева. Дабы обеспечить защиту от импульсных зарядных токов ставится низкоомный резистор, который будет являться предохранителем.

Мощность конденсатора должна быть от 400 В и выше. Есть варианты для цепей с переменным током напряжения, подходят от 250 В и выше. Если нужна запустить несколько светодиодов, следует применять последовательное соединение.

Когда происходит установка светодиодного освещения, расчёт диодика должен происходить на ток, что будет не меньше, чем ток, проходящий через светодиод. С оборотным напряжением расчет должен быть таким, дабы оно было не меньше, чем общее слагаемого напряжения на светодиодах. Используя данные советы можно осознать как верно подключить светодиод.

Варианты подключений от 12 В

От 12 В подключать можно несколькими методами. Источником питания 12 В может употребляться аккумулятор. В этом примере делается подключение 3-х светодиодов.

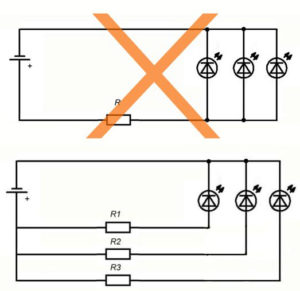

Есть вариант подключить все через свой резистор, который выполнит функцию ограничения тока.

Другим вариантом будет включение всех светодиодов параллельным подключением, устанавливая 1 резистор, что рассчитан на тройной ток. Но минус будет в разбросе характеристик со светодиодами одного типа. Соответственно светодиод, что обладает самым слабеньким внутренним сопротивлением, первым пропустит завышенные токи и перегорит. После этого другие сгорят тоже так как ток для них будет очень сильный. В конечном итоге приходится, как и в прошлом варианте, устанавливать для каждого светодиода резистор.

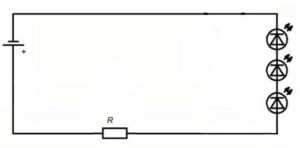

Но имеется кандидатура этому варианту. Можно выполнить соединение последовательно, используя только один резистор. Так ток будет перейти через каждый светодиод умеренно. Принципиально дабы источник питания не имел напряжение выше сумм падения на каждом светодиоде. Дальше принципиально верно избрать резистор ограничивающий ток и таковой установка светодиодной подсветки способен работать долгий срок.

Вывод и видео

Для подключения светодиодов нужна владеть наименьшим уровнем теоретических познаний, также уметь паять. Если малые способности и познания как верно подключить светодиод находятся, то проблем это не вызовет. Если есть сомнения, то вопрос как подключить светодиод, лучше доверить спецам. Более обычной вариант, это установка светодиодных осветительных приборов, выполнить который можно без заморочек без помощи других.

Подключение светодиода к 12 вольтам в машине (расчет сопротивления) (видео)

Светодиоды — это современные, экономные, надежные радиоэлементы, используемые для световой индикации. Мы думаем об этом знает каждый и все! Конкретно исходя из этого опыта, настолько высоко желание применить конкретно светодиоды, для конструирования самых разных электрических схем, как в бытовой электронике, так и для автомобиля. Но тут появляются определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при всем этом иногда подымается и до 14 вольт. Само собой тут всплывает закономерное умозаключение, что для подключения светодиодов к 12 вольтовой сети машины, нужно будет снизить напряжение. Конкретно данной теме, подключению светодиода к бортовой сети автомобиля и снижению напряжения, будет посвящена статья.

Содержание статьи:

Два главных принципа о том как можно подключить светодиод к 12 вольтам либо снизить напряжение на нагрузке

До того как перейти к определенным схемам и их описаниям, хотелось бы сказать о 2-ух принципно различных, но вероятных вариантах подключения светодиода к 12 вольтовой сети.

1-ый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения. В данном случае определенная часть напряжения пропадает в микросхеме, превращаясь в тепло. А означает 2-ая, оставшаяся, достается конкретно нашему потребителю — светодиоду. Тем самым он и не сгорает, так как не все суммарное напряжение проходит через него, а только часть. Плюсом использования микросхемы является тот факт, что она способна в автоматическом режиме поддерживать данное напряжение. Но есть и минусы. У вас не получиться понизить напряжение ниже уровня, на которое она рассчитана. 2-ое. Так как микросхема обладает определенным КПД, то падение относительно входа и выхода будет отличаться на 1-1,5 вольта в наименьшую сторону. Также для использования микросхемы для вас нужно будет применить неплохой рассеивающий радиатор, установленный на ней. Ведь на самом деле тепло выделяемое от микросхемы, это и есть невостребованные нами утраты. Другими словами то, что мы отсекли от большего потенциала, дабы получить наименьший.

2-ой вариант питания светодиода, когда напряжение ограничивается за счет резистора. Это сродни тому, если б огромную водопроводную трубы взяли бы и сузили. При всем этом поток (расход и давление) снизились бы в разы. В данном случае до светодиода доходит только часть напряжения. А означает, он также может работать без угрозы быть сожженным. Минусом использования резистора будет то, что он также имеет свой КПД, другими словами также растрачивает невостребованное напряжение в тепло. В данном случае бывает тяжело установить резистор на радиатор. В конечном итоге, он не всегда подойдет для включения в цепь. Также минусом будет являться и то событие, что резистор не поддерживает автоматического удержания напряжение в данном пределе. При падении напряжения в общей цепи, он подаст так же наименьшее напряжение и на светодиод. Соответственно оборотная ситуация произойдет при повышении напряжения в общей цепи.

Естественно, тот и другой вариант не безупречны, так при работе от портативных источников энергии любой из них будет растрачивать часть полезной энергии на тепло. А это животрепещуще! Но что выполнить, такой уж принцип их работы. В данном случае источник питания будет растрачивать часть собственной энергии не на полезное действие, а на тепло. Тут панацеей является внедрение широтно-импульсной модуляции, но это существенно усложняет схему… Потому мы все таки остановимся на первых 2-ух вариантах, которые и разглядим на практике.

Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)

Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того дабы для вас лучше было осознать как происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.

Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)

Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. Другими словами если б мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается завышенное напряжение, которое не тяжело посчитать по формуле. 14,5-3,3= 11,2 вольта. Другими словами нам нужно сначало понизить напряжение на 11,2 вольта, а потом только подать напряжение на светодиод. Для того дабы нам высчитать сопротивление, следует знать какой ток протекает в цепи, другими словами ток потребляемый светодиодом. В среднем это около 0,02 А. При желании сможете поглядеть номинальный ток в даташите к светодиоду. В конечном итоге, по закону Ома выходит. R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а схему нарисовать и того проще.

Читайте по теме: Сила тока равна формула мощность

Мощность резистора рассчитывается по формуле P=UI=11.2*0,02=0,224 Вт. Берем ближний согласно стандартного типоряда.

Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

По аналогии с предшествующим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.

Так как ток в цепи не поменялся, то мощность резистора остается без изменений.

Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

И очередной вариант, когда фактически все напряжение гасится светодиодами. А означает, резистор по собственному номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.

В итоге нам только осталось сказать, что при расчетах было применено напряжение не 12, а 14,5 вольт. Конкретно такое завышенное напряжение обычно появляется в электросети машины, когда она заведена.
Также не тяжело прикинуть, что при подключении 4 светодиодов, для вас и совсем не будет нужно использование какого или резистора, ведь на любой из светодиодов придется по 3,6 вольта, что полностью допустимо.

Подключение светодиода через стабилизатор напряжения к 12 вольтам в машине (через микросхему)

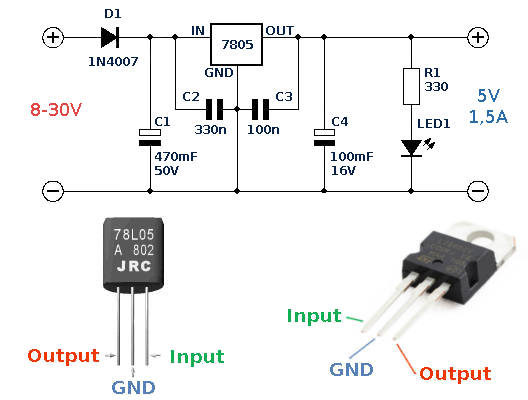

Сейчас перейдем к стабилизированной схеме питания светодиодов от 12 вольт. Тут, как мы уже и гласили, существует схема, которая регулирует собственное внутреннее сопротивление. Таким макаром, питание светодиода будет осуществляться стабильно, независимо от скачков напряжения бортовой сети. К огорчению минусом использования микросхемы является тот факт, что малое стабилизированное напряжение, которое может быть достигнуть будет 5 вольт. Конкретно с таким напряжением можно повстречать более обширно известные микросхемы – стабилизаторы КР142 ЕН 5Б либо зарубежный аналог L7805 либо L7805CV. Тут разница только в производителе и номинальном рабочем токе от 1 до 1,5 А.

Итак вот, оставшееся напряжение с 5 до 3,3 вольт придется гасить все по тому же примеру что и в прошлых случаях, другими словами при помощи использования резистора. Но понизить напряжение резистором на 1,7 вольта это уже не настолько критично как на 8-9 вольт. Стабилизация напряжения в данном случае все таки будет наблюдаться! Приводим схему подключения микросхемы стабилизатора.
Видите ли, она очень обычная. Воплотить ее может каждый. Не труднее чем припаять тот же резистор. Единственное условие это установка радиатора, который будет отводить тепло от микросхемы. Его установить необходимо непременно. На схеме написано что микросхема может питать 10 цепочек со светодиодом, по сути этот параметр занижен. По факту, если через светодиод проходит около 0,02 А, то она может обеспечивать питанием до 50 светодиодов. Если для вас нужно обеспечить питание большего количества, то используйте вторую такую же независимую схему. Внедрение 2-ух микросхем присоединенных параллельно не верно. Так как их свойства незначительно, да будут отличаться друг от друга, из-за личных особенностей. В конечном итоге, у одной из микросхем будет шанс перегореть намного резвее, так как режимы работы у нее будут другие — завышенные.
О использование подобных микросхем мы уже ведали в статье "Зарядное устройство на 5 вольт в машине". Кстати, если вы все таки отважтесь выполнить питание для светодиода на ШИМ, хотя это навряд ли того стоит, то эта статья также раскроет для вас все секреты реализации такового проекта.

Подводя результат о подключение светодиода к 12 вольтам в машине своими руками

Подводя результат о подключении светодиода к 12 вольтовой сети можно сказать о простоте выполнения схемотехники. Как со случаем где применяется резистор, так и с микросхемой – стабилизатором. Все это просто и просто. По последней мере, это самое обычное, что может для вас повстречаться в электронике. Так что осилить подключение светодиода к бортовой сети машины в 12 вольт должен каждый и наверное. Если уж и это не «по зубам», то за более сложное и совсем браться не следует.

—> Мастерская LED освещения в Днепре —>

Принципиально: Все светодиоды имеют один главный электрический параметр, при котором обеспечивается его обычная работа. Это номинальный ток ( I ) протекающий через светодиод. Светодиод нельзя считать ни трехвольтовым, ни двухвольтовым. Через светодиод необходимо пропустить ток (согласно техническим чертам) и измерить напряжение на его выводах. Это напряжение и будет обеспечивать протекание требующегося тока через кристал светодиода!

Для обеспечения протекания через кристал светодиода номинального тока подключение светодиодов к низковольтным источникам неизменного напряжения можно произвести через ограничивающее сопротивление.

Малость понятий из школьных уроков физики:

Напряжение 'U' измеряется в вольтах (В),

ток 'I'- измеряется в амперах (А),

сопротивление 'R' измеряется в омах (Ом).

Закон Ома: U = R * I .

Научимся подключать светодиоды к пользующемуся популярностью напряжению — 12 В.

Разглядим вариант, когда в распоряжении имеется неизменное напряжение, без помех (к примеру, позаимствованный на время заряженный аккумулятор с напряжением на клеммах 12 В), а позже разглядим вопрос подключения к наименее безупречным источникам (помехи, нестабильное напряжение и тп.).

Разглядим более распространенные светодиоды, рассчитанные на ток 20 мА (т.е. 0,02 А). К примеру, сверхяркие светодиоды SMD 3528 белоснежного свечения .

Смотрим на шильдик аккума (не только лишь смотрим, но и еще очень энергично пользуемся измерительным устройством): есть 12,0 В, а падение напряжения на светодиоде SMD 3528 = 3,5 В. Означает нужно куда-то деть излишних 9,5 В (12,0 — 3,5= 9,5). Самый обычной метод — внедрение резистора (он же — сопротивление). Выясняем какое нужно сопротивление.

Закон Ома говорит:
U = R * I
R = U / I
Ток, протекающий в цепи I = 0,02 А. Сопротивление необходимо подобрать такое, дабы на нем погасилось 9,5 В, а нужные 3,5 В дошли до светодиода. Отсюда находим требуемое R:
R = 6,5 / 0,02 = 325 Ом
Напряжение на сопротивлении преобразуется в тепло. Для того, что-бы сопротивление выдержало нагрузку и выделяемое тепло не привело к его выходу из строя, нужно вычислить рассеиваемую мощность сопротивления. Как понятно (на уровне мыслей возвращаемся к школьным урокам физики) мощность: P = U * I
На сопротивлении у нас 9,5 В при токе 0,02А. Считаем:
P = 9,5 * 0,02 А = 0,19 Вт.
При покупке сопротивления просим у торговца 330 Ом, мощностью более 0,25 Вт (лучше больше, с припасом, дабы на душе было спокойнее, 0,5 Вт к примеру, но следует учитывать — чем больше мощность, тем больше размеры). Подключаем светодиод (не забыв про полярность) через сопротивление и чувствуем волну радости — светодиод светится ! Сейчас разрываем цепь межу сопротивлением и светодиодом, включаем измерительный устройство и измеряем протекающий в цепи ток. Если ток наименее 20 мА, нужно незначительно уменьшить сопротивление, если больше 20 мА — прирастить. Вот и все ! Получив ток в 20 мА, мы достигнули хорошей работы светодиода, а при таком режиме производитель гарантирует 10 лет непрерывной работы. Садимся и ждем 10 лет, если что не так — пишем претензию на завод. По мере того, как аккумулятор будет 'садиться', яркость светодиода будет уменьшаться. После чего будет уместным возвратить аккумулятор на прежнее место для подзарадки.

Сейчас определимся с подключением нескольких светодиодов.

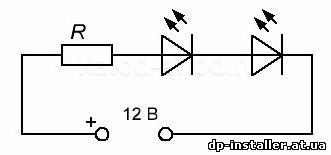

Подключаем 2 бардовых последовательно.

У бардовых светодиодов напряжение питания ниже, чем у белоснежных, и равно 2 В.

2 шт * 2,0 = 4,0 В. Питающее напряжение — 12 В, поэтому излишних — 8,0 В. R = 8,0 / 0,02 = 400 Ом. P= 8,0 * 0,2 = 0,16 Вт.
А если 6 штук — 6шт. * 2,0В = 12 В. Сопротивление вообщем не нужна.
Аналогично, к примеру, с синими (3В) : 3шт x 3,0 В = 9,0В. 12,0 В — 9,0 В = 3,0 В.
R = 3,0 / 0,02 = 150 Ом. P = 3,0 * 0,02 = 0,06 Вт.

По такому принципу сделаны светодиодные ленты, где каждый кластер имеет последовательную цепочку из 3 светодиодов и токоограничивающий резистор. Каждый кластер подключен в ленте параллельно всем кластерам. Вся лента либо отдельный кластер подключается к 12 Вольтам. От количества кластеров, подключеных к источнику питания, зависит потребляемый лентой ток.
* Припоминаю, что все эти схемы действительны при неизменном и размеренном напряжении, к примеру от аккума 12 В.
Сейчас разглядим более непростой вариант. Нужно подключить к 12 Вольтам 30 штук бардовых с падением напряжения по 2,0 В. На 12В можем подключить только 6 штук без сопротивлений, поэтому соединяем 6 штук последовательно. Подключаем — светится. Соединяем еще 6 штук и параллельно подсоединяем к первой цепочке. При всем этом через каждые 6 шт будет течь ток в 0,02А. Для подключения 30 бардовых светодиодов у нас получится 5 цепочек по 6 светодиодов с общим током 5 * 0,02А = 0,1А (батареек хватит не на длительно!).
Если нужно подключить к 12Вольтам 30 штук зеленоватых с падением напряжения по 3,5В, то на 12 Вольт мы можем подключить: 12В / 3,5В = 3,43 штуки. Мы не будем отрезать от 4-ого светодиода 0,43 части, а подключим 3 штуки + сопротивление:
3штуки * 3,5В = 10,5 В. Избыточное напряжение: 12,0 В — 10,5 В = 1,5 В. Сопротивление R = 1,5В / 0,02А = 75 Ом при мощности P = 1,5 * 0,02 = 0,03 Вт. Выходит 10 параллельных цепочек светодиодов. А если вдруг одному светодиоду в процессе монтажа случаем пришлось погибнуть и их осталось всего 29 штук, то соединяем 9 цепочек по 3 штуки, и одну цепочку из 2-х штук + сопротивление R = 250 Ом, P = 0,1Вт.

Вот мы и вспомнили немного базы физики.

Напомню, что все перечисленные выше схемы расчитаны на безупречный источник питания, и почти всегда далеки от реальных критерий эксплуатации светодиодов. К примеру, в бортовой сети автомобиля нет размеренных 12 Вольт, так как при работе генератора наблюдаются значимые скачки напряжения. А понижающий с 220 на 12 Вольт блок питания точно так же повторяет на выходе все колебания сети.

Сейчас разглядим стабилизированную схему включения светодиодов.

Техно неувязка стабилизации тока издавна решена глобальными мозгами, разрабатывающими интегральные микросхемы. Коснёмся производства стабилизатора тока c внедрением микросхемы LM317. Это довольно легко, главное незначительно потратиться на микросхему.

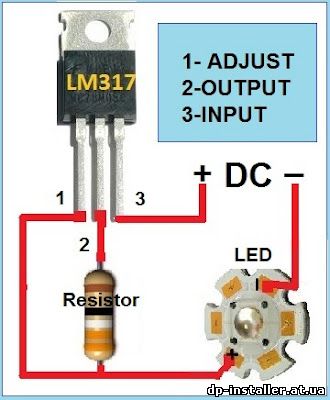

Микросхема LM317 при различном продключении может работать как стабилизатор напряжения, либо как линейный стабилизатор тока.. Для подключения светодиода (см. набросок) необходимо всего только одно сопротивление, задающее ток. Величина сопротивления рассчитывается по формуле:
R = 1.2 / I (1.2 — падение напряжения на микросхеме-стабилизаторе). Т.е., при токе 20 мА,
R = 1,2 / 0.02 = 60 Ом. Стабилизаторы рассчитаны на наибольшее напряжение в 35 вольт. При таком включении, к примеру, белоснежного светодиода SMD 3528 с падением напряжения в 3,3 Вольта вероятна подача напряжения на стабилизатор от 4,5 до 35 вольт, при всем этом ток на светодиоде будет соответствовать постоянному значению в 20 мА !

К примеру, при 12 Вольтах питания к стабилизатору можно подключить последовательно 3 белоснежных светодиодоа SMD 3528, не заботясь о напряжении на каждом из них, ток в цепи будет протекать 20мА (а избыточное напряжение погасится на стабилизаторе: 1,25 Вольта потребляет микросхема).

* Чем больше напряжение будет гаситься на микросхеме, тем больше она будет нагреваться, потому рекомендуется микросхему устанавливать на радиатор.

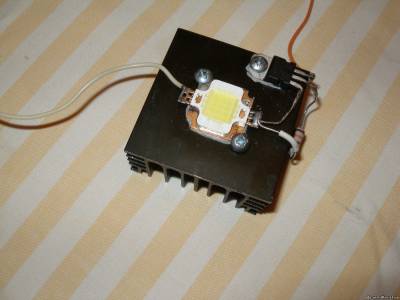

Вот эталон стабилизации тока микросхемой LM317 для сверхяркого светодиода 10 W. Сверхяркие светодиоды 10 Вт расчитаны на питание 9 -12 вольт с током 900 мА (номинал резистора 1,3 Ом), потому такую схему можно подключить и к бортовой сети автомобиля, и на выход понижающего сетевого блока питания. Главное не забывать, что на микросхеме тоже падает 1,25~2,0 Вольт.

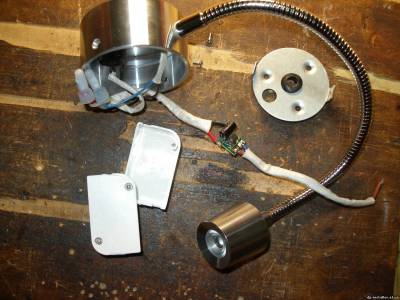

Самым надежным методом подключения светодиодов к 12 Вольтам является внедрение готовых светодиодных шим-драйверов, которые не считая стабилизации тока дополнительно владеют массой нужных функций: — схема с защитой от перегрузки по току, недлинного замыкания, обрыва в цепи защиты .

Драйвер имеет защиту от переполюсовки, защиту от перегрузки по току, защиту от недлинного замыкания и обеспечивает нужный размеренный ток при значимых колебаниях в сети 12 Вольт!

А, к примеру, сетевой драйвер для 1-3 шт светодиодов мощностью 1 W служит сходу и стабилизатором и блоком питания мощностью 3 W, работает при входном напряжении AC 85-265V, обеспечивает выходной ток 300 мА и выходное напряжение DC 9-12V .
