Освещение квартир при помощи люстр нам знакомо с детских лет. Такие осветительные приборы достаточно легко подключаются и работают долгое время даже с определенными ошибками монтажа.
Но, если отдельные нарушения технологии монтажа не сказываются на работоспособности, то они могут привести к получению электрической травмы обладателем при контакте с металлическими деталями корпуса либо во время замены перегоревшей лапочки.
Дабы избежать соответствующих ошибок, совершаемых домашними мастерами, ознакомьтесь с содержанием статьи и сравните ее советы со схемой включения ваших осветительных приборов.
Содержание статьи
Где приобрести люстру
Четыре совета по обеспечению безопасности люстры

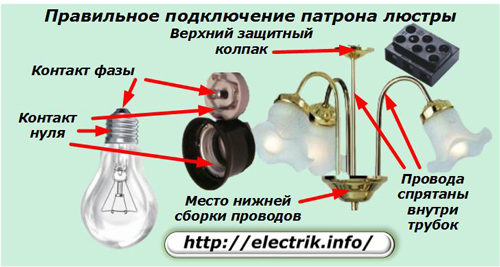

1. Всегда собирайте проводку так, дабы фаза приходила на удаленный контакт патрона, а ноль — на ближний. Этим приемом вы спасете от поражения электрическим током того, кто станет подменять лампочку в люстре при поданном на нее напряжении и случаем дотронется до наиблежайшей токоведущей части.
2. Все провода спрятаны снутри железных трубок. Дабы на корпусе осветительного прибора не было потенциала сети нужно проконтролировать качество их изоляции: исключить открытые участки без диэлектрического слоя. Учтите, что бывают сорта изоляционной ленты ПВХ, клеящий слой которой с течением времени сохнет и откручивается.
3. Сборка проводов от патронов делается в одном месте люстры. У конструкции, показанной на картинке, оно размещено понизу. От него по трубке выходят два проводника: ноль и фаза, которые подключены к клеммной колодке. На нее же скоммутирован 3-ий провод — защитный РЕ-проводник. Но у моделей старенькой сборки он может отсутствовать. Все контакты в местах соединения должны быть накрепко зажаты и изолированы;

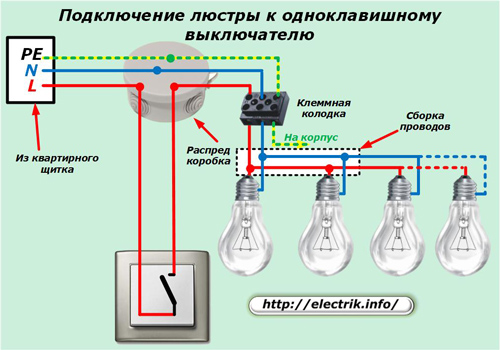

Подключение люстры к одноклавишному выключателю
Методы крепления осветительных приборов на потолок рассматривать не будем. Они тщательно изложены в этой статье: Методы установки осветительных приборов на потолок

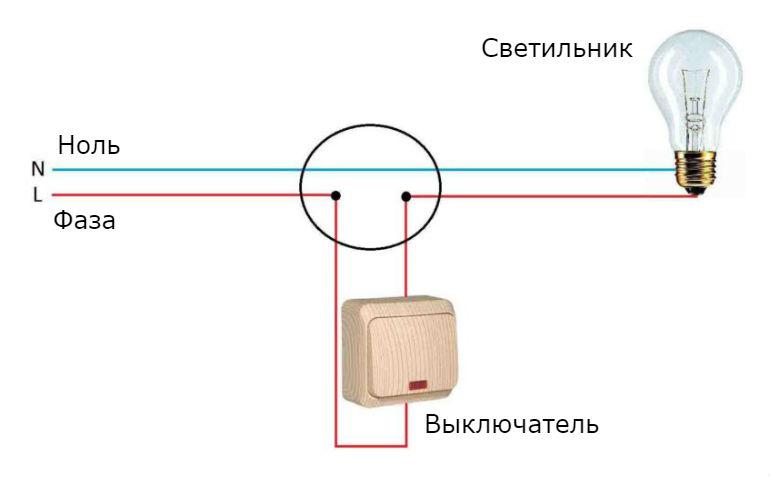

Тут и дальше будем применять люстру с 3-мя лампами накаливания. Использование галогенных, люминесцентных либо светодиодных источников не заносит никаких существенных различий в схему, не считая варианта эксплуатации устройств с пониженным напряжением 6, 12 либо 24 вольта, когда для работы нужен понижающий трансформатор.
Если в люстре большее количество лампочек, то они подключаются дополнительными параллельными цепочками, как показано на рисунке пунктирными линиями.
В этой схеме к распределительной коробке освещения квартиры проложены три кабеля от:
1. квартирного щитка;
Защитный РЕ-проводник и рабочий ноль N поступают впрямую и к выключателю не подводятся.
В зданиях старенькой постройки, оборудованных по системе TN-C и не прошедших модернизацию проводки, шинка защитного РЕ-проводника и он сам не смонтированы. По этой причине система выравнивания потенциалов с защитой от возникновения напряжения на корпусе не выполнены, работать не сумеют.
Провод фазы L от квартирного щитка поступает в распределительную коробку и в ней подключается к кабелю выключателя, ворачиваясь по другой жиле вспять. После чего он направляется на клеммную колодку люстры.

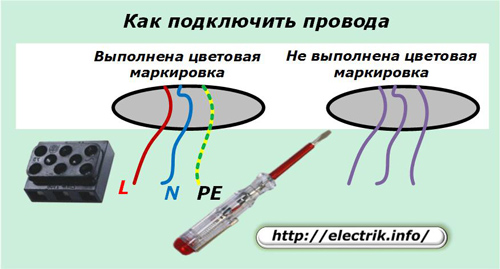

Нередко появляются случаи, когда проводка издавна проложена и выполнена одноцветными жилами. Зрительно проследить принадлежность каждого провода не представляется вероятным, а продергивать через полости стенки и потолка не выходит.
В данном случае нужно их определять электрическими способами. Фазный провод покажет доступная отвертка-индикатор с неоновой лампочкой. Она засветится при контакте с одной из 3-х жил при включенном выключателе и не будет пылать при отключенном. Оговоримся: если проводка верно собрана. Жилу отысканной фазы нужно промаркировать.
Потом будет нужно отличить рабочий ноль от защитного. При подключении к электрическим устройствам их путать нельзя. По другому не только лишь пропадает функция РЕ-проводника, но и создаются условия для неверной работы защит.
Для этого в квартирном щитке с шинок РЕ и N снимаются провода отходящего кабеля и вызваниваются в месте подключения люстры. Не запамятовывайте о подготовительной маркировке концов для правильного возвращения их на прежнее место, дабы не сделать дополнительные препядствия.

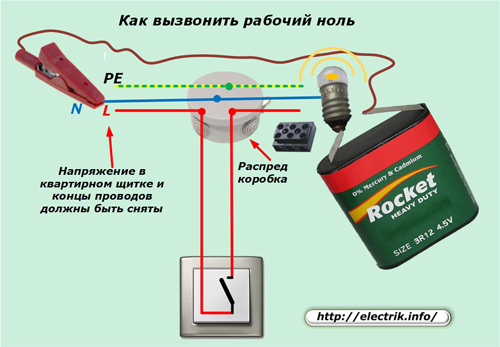

Если нет устройств, работающих в режиме омметра, то выполнить это можно обычный батарейкой и лампочкой.
Не забудьте о маркировке каждого провода после его прозвонки. Это облегчит работу и освободит от ошибок.
Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением
Светодиодные указатели
На данный момент многие люди стремятся совершенствовать систему освещения и устанавливают выключатели с подсветкой, оборудованные светодиодами, которые отлично видны в полумраке.
Такие конструкции оправданы при использовании ламп накаливания и галогенных. А при эксплуатации энергосберегающих либо светодиодных источников нередко появляется их малозначительное свечение либо мигание. В особенности типично это для дешевеньких моделей, выполненных с низким качеством.
Предпосылкой недостатка является блок питания осветительного прибора и чувствительный источник, который реагирует на малозначительные токи, нужные для работы светодиода, создающие передачу потенциала на лампочки люстры.
В этой ситуации многие умельцы применяют конденсаторы либо резисторы для понижения мигания. Но кардинально решить вопрос можно:
1. отказом от подсветки, зачем будет нужно демонтировать плату из выключателя;
2. установкой повторителя команды на базе электромагнитного реле.

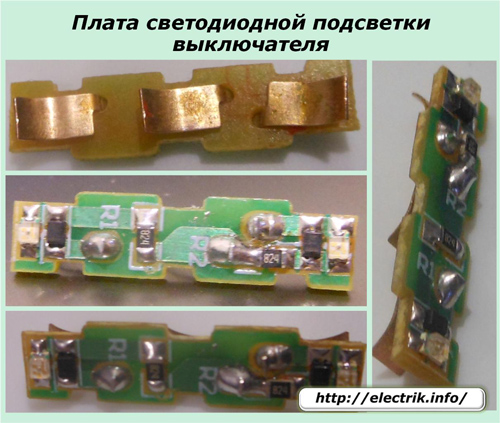

Интегрированная светодиодная подсветка имеет конструкцию, показанную на фото.
Во 2-м случае светодиоды остаются в работе за счет тока, проходящего по обмотке реле, а блоки питания лампочек подключаются по отдельной цепи.
В этой ситуации реле лучше установить около люстры, а не выключателя из-за необходимости подключения к обмотке провода нуля. Но это востребует дополнительного места.
Осветительные приборы пониженного напряжения

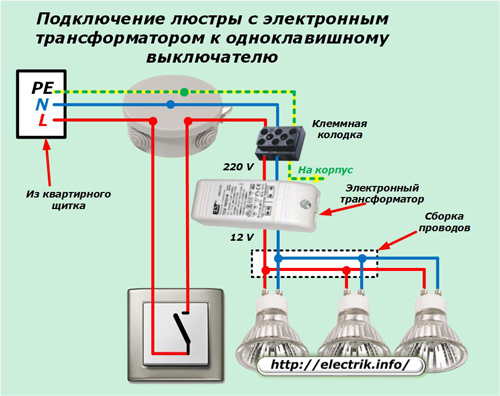

По такому же принципу включают галогенные и другие лампочки, работающие от пониженного напряжения. Только заместо реле применяют электронный трансформатор. Его мощность должна соответствовать подключаемой нагрузке.
Расположить его можно снутри люстры либо, если место ограниченно, то перед ней.

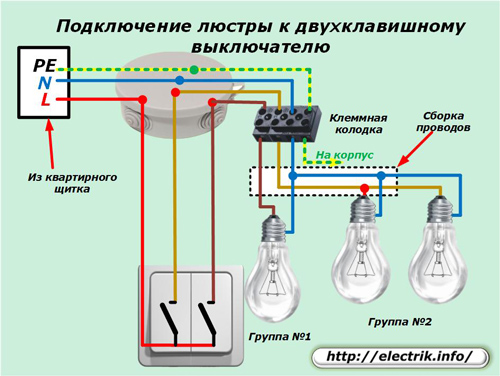

Подключение люстры к двухклавишному выключателю
Предшествующая электрическая схема усложняется:
1. добавлением жилы в кабелях к выключателю и люстре;
2. необходимостью перекоммутации проводов осветительного прибора на две группы освещения;
3. модернизацией клеммной колодки;
4. внедрением дополнительной клеммы в распределительной коробке;
5. установкой выключателя с 2-мя кнопками.
Все другое не изменяется.

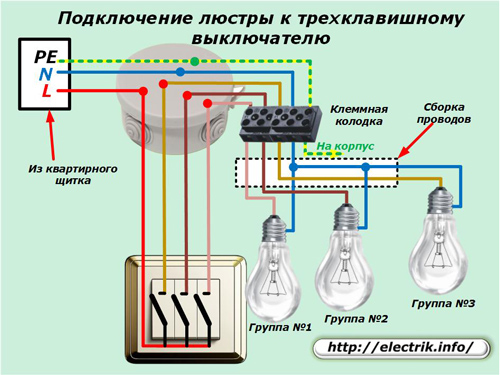

Подключение люстры к трехклавишному выключателю
В этой схеме снова последовательно дополняются элементы предшествующей, а метод работы остается прежним.
Как подключить диммер к люстре
Обычный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Это не всегда комфортно. Потому производители осветительного оборудования выпускают разные конструкции диммеров, сочетающих внутри себя функции:
регулятора яркости света.
Более сложные модели позволяют делать другие задачи:
управление светом по хлопку либо голосом;
плавное включение освещения и дополнительные функции.

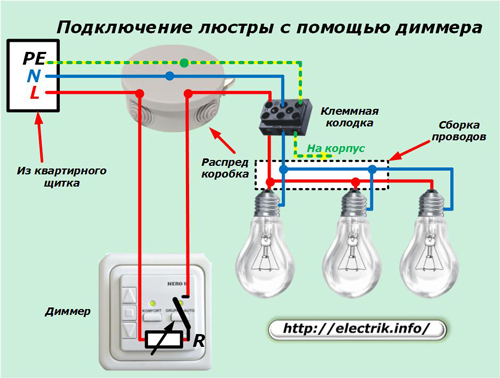

Вариант подключения диммера в установочную коробку обычного выключателя показан на рисунке.
Но это не единственный метод, ибо существует огромное обилие диммеров, которые инсталлируются снутри распределительной комнатной коробки либо на Din-рейку в квартирном шкафу.
При выборе модели диммера обращают свое внимание на его сопоставимость с источниками света по их типу и нагрузке. Для светодиодных ламп и люминесцентных источников выпускаются свои особые конструкции, хорошие от других моделей. Самые обыкновенные приборы работают только с лампами накаливания и галогенными.
Методы дистанционного управления люстрой

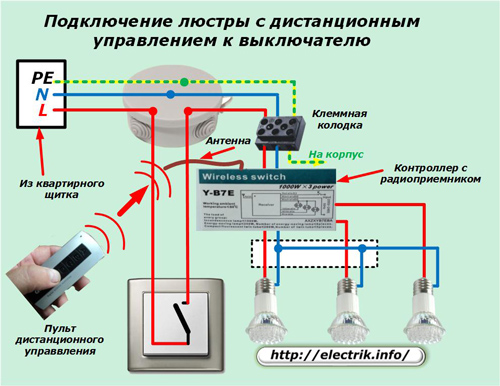

Современные осветительные приборы позволяют создавать разные эффекты освещения и сразу сберегать электроэнергию. Для их управления применяются дистанционные способы, основанные на передаче и приеме команд по радиоканалам.
В люстру устанавливается контроллер с антенной и радиоприемником, а управляет им компактный пульт с интегрированным передатчиком. Работают эти устройства на одной частоте и применяют уникальные методы шифрования.
Опции контроллера и пульта, выполняемые в промышленных критериях, исключают подмену неисправного пульта либо контроллера другим аналогичным устройством. Они работают только налаженными парами.
Но, исправный контроллер может управляться от обычного выключателя без радиопульта. Для этого довольно легко отключить и подать напряжение на него.
Эта отдельная и широкая тема тщательно изложена в другой статье: Как устроены люстры с дистанционным управлением

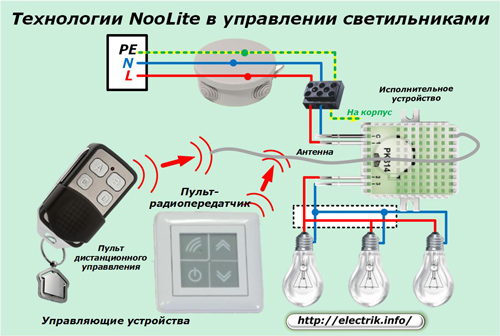

Еще одним увлекательным методом дистанционного управления люстрой является вариант применения системы управления освещением NooLite.
Для управления люстрой пригодится особый пульт дистанционного управления с определенным набором команд и силовой блок с радиоприемником и антенной. Подробнее об этом читайте тут: Технологии NooLite в управлении светильниками
Правила подключения led осветительных приборов к выключателю
Любые ремонтные работы в жилом, офисном, торговом помещении сопровождаются электромонтажом, в том числе подключением led осветительных приборов и выключателей. Последовательность соответственных действий в различных ситуациях может отличаться. Обычно во внимание берется класс подключаемого устройства, тип коммутатора.
Одноклавишный выключатель при разработке системы освещения?
До работ лучше изучить схему подключения и специфику избранного изделия. В некоторых ситуациях целенаправлено применять одноклавишный, 2-ух и 3-х клавишный выключатель. Надлежащие механизмы требуют соблюдения определенных правил электромонтажа. Если гласить о первом варианте – он самый обычный. К примеру, дабы подключить светодиодный осветительный прибор от 1-го выключателя, нужно:
- Выполнить подвод фазного и нулевого провода (питание 220 вольт), в эталоне от отдельного «автомата»;
- Отключить напряжение до электромонтажных работ (удостовериться в этом средством мультиметра либо индикаторной отвертки);
- Зачистить провода (обнажить жилу менее 5-7 мм);
- Снять с выключателя кнопку (обычно довольно поддеть его отверткой);
- Корпус устройства зафиксировать в монтажной коробке на стенке;
- Снутри основания отыскать и подключить два контакта.
Отметим, что все электромонтажные работы по подключению трековых led осветительных приборов для магазина одежки, люминесцентных, галогенных либо ламп накаливания нужно делать с соблюдением ПУЭ. В конечном итоге должно получиться так, дабы выключатель был установлен в разрыв фазного провода.

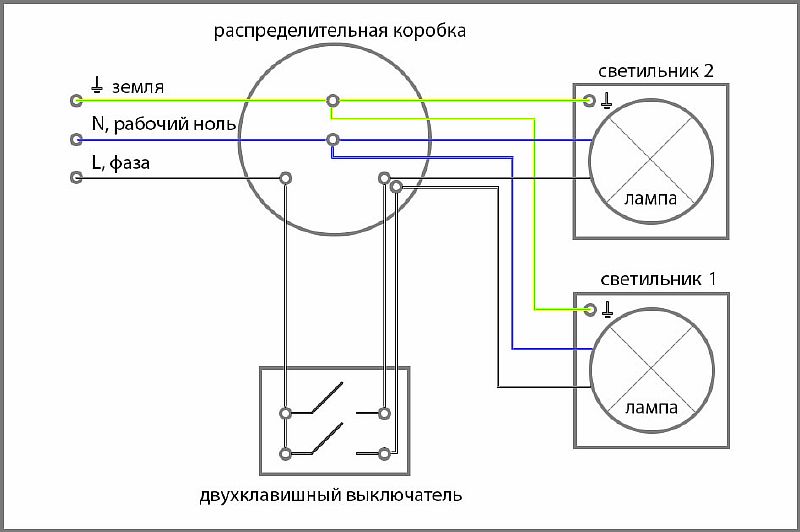

Работа с двухклавишным выключателем для спотов
Отличие устройства от первого варианта заключается в наличии 2-ух перекидных контактов в одном корпусе. Принципно последовательность действий схожа вышеперечисленной методике. Разница состоит только в числе подсоединяемых к верхней клемме проводов. Устанавливая светодиодный осветительный прибор, лучше учесть такие аспекты:
- Подвод фазного провода осуществляется к нижней клемме;
- Сверху находятся клеммы для проводов, ведущих к отдельной группе источников освещения.
В присоединенном состоянии двухклавишный выключатель позволяет активировать по отдельности каждый контур либо использовать сходу два.

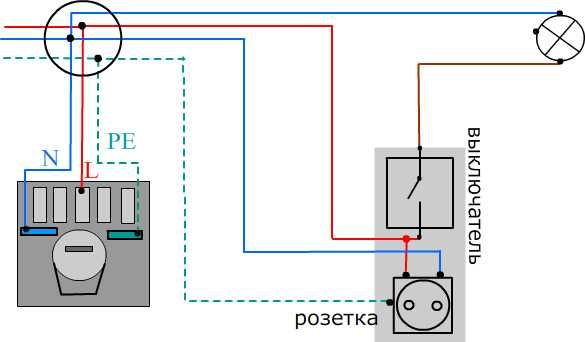

Создание бра подсветки через розетку
Если вначале проектом осветительный прибор, как и проводка под него в определенном месте, не были предусмотрены, запитать его получится от обычной розетки. Соответственный затратной выключатель допускается фиксировать на стенке. Для этого будет нужно выполнить подвод фазного и нулевого провода (если последний не подведен к светильникам). Функцию подключения можно представить в виде нескольких тезисов:
- Индикаторной отверткой определяется фазный провод в розетке, который будет употребляться для подключения выключателя
- Устанавливается сам выключатель
- Отключается «автомат», питающий розетку (факт отсутствия напряжения лучше проверить индикаторной отверткой)
- Снимается декоративная накладка розетки, к фазному контакту подсоединяется провод от выключателя, нулю – от осветительного прибора (с верхней клеммы выключателя провод также идет на осветительный прибор).
С целью получения эстетичного вида, электрический кабель можно помещать в соответственный пластмассовый короб либо гофру.

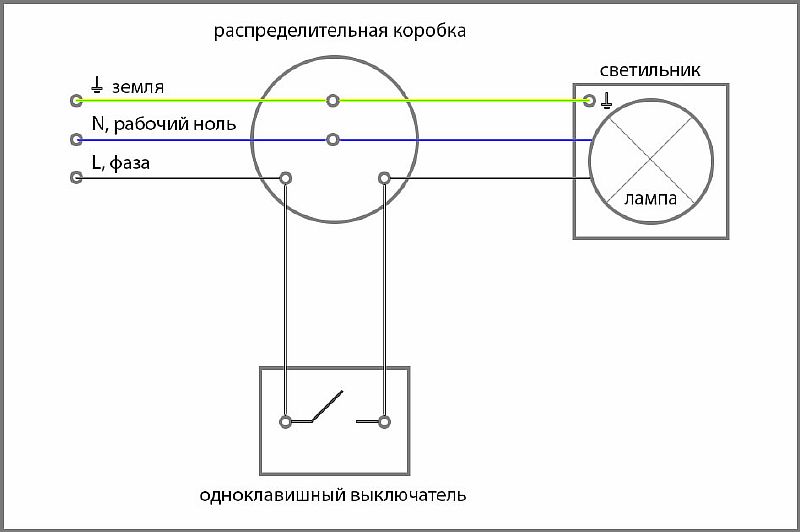

Подключение точечного осветительного прибора потолочного
Навесные осветительные приборы led допускается питать как от 220, так и 12 вольт. В последнем случае будет нужно внедрение трансформатора. Нужная схема выбирается исходя из типа используемого источника освещения, его мощности, технических черт. Отметим, что порядок его коммутации не достаточно чем отличается от стандартных методик.
Дизайнерский осветительный прибор без блока питания
Многие современные светодиодные устройства рассчитаны на работу от бытовой сети. Это достигается благодаря использованию интегрированного в конструкцию электронного преобразователя, выдающего пониженное напряжение. Схема подключения схожих осветительных приборов подобна вариантам обыденного выполнения.

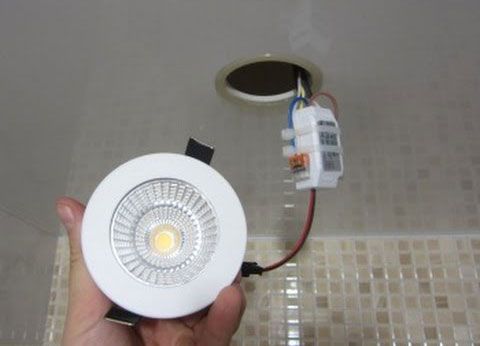

Светодиодный потолочный осветительный прибор с блоком питания
В данном случае применяется понижающий трансформатор, модифицирующий 220 вольт в 12 вольт. Упрощенно устройство именуют блоком питания. Сейчас в продаже есть варианты, рассчитанные на работу с разной мощностью и напряжением. Отметим, что если нужна коммутация 2 и поболее точек, установка БП осуществляется за выключателем. Более детально с принципом можно ознакомиться по схеме. Обычно в блоке питания осуществляется защита от КЗ, реализована возможность плавного нарастания напряжения. Устройство прибыльно выделяется наименьшим уровнем шума.
Светодиодные ленты и осветительные приборы
Принцип коммутации схож всем вышеперечисленным методам. Внимание следует направить разве что на специфику подключения осветительного прибора и светодиодной ленты. С этой целью может потребоваться преобразователь напряжения либо драйвер. Как и с вариантом точечных устройств, установка блока питания осуществляется за выключателем. Любая лента либо устройство подсоединяются к собственному преобразователю. Схожий аспект позволяет управлять определенным устройством независимо от других.
Подключение трехклавишного выключателя к led светильнику
Сначала следует разобраться с группами нагрузок. В самом ординарном случае – это три контура с отдельными лампами. Допускается группировать несколько осветительных приборов на одной полосы, подсоединенных между собою параллельно. Любая группа подключается к собственной верхней клемме выключателя. Принцип идентичен, как и с одноклавишным либо двухклавишным выключателем. До работы нужно пристально изучить начальные данные, количество потребителей, их свойства, вид коммутации и управляющего устройства.
