Как подключить осветительный прибор на потолок

Предварительные работы перед монтажом осветительных приборов в натяжной потолок

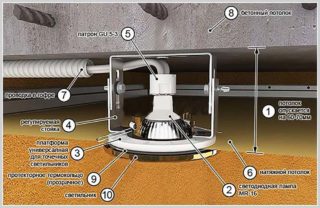

Схема установки осветительного прибора в натяжном потолке

Дабы система освещения делала все возложенные на нее функции, необходимо провести некоторые предварительные работы до натягивания полотна:

Расчет количества осветительных приборов в натяжной потолок. Если вы планируете установка точечных изделий, то исходите из расчета: один устройство — на 1,5-2 м 2. К примеру, в помещении площадью 40 м 2 нормально применять 27 осветительных приборов. Но при расчете учитывайте также мощность ламп и предназначение комнаты. Может быть, у вас будут дополнительные источники освещения

Обращайте внимание на размер осветительных приборов для натяжных потолков, их количество должно быть соразмерно габаритам помещения

Подготовка проводки. Если в помещении планируется установка более 20-ти осветительных приборов, то их лучше сгруппировать и подключать к различным источникам питания. Вся проводка должна находиться в гофрированном рукаве и накрепко фиксироваться к потолку. Используя галогенные лампы, необходимо установить дополнительный трансформатор.

Подготовительная разметка потолка. Еще перед закреплением полотна на потолке следует обусловиться, как будут размещаться источники света. В особенности животрепещуще это для многоуровневых потолков. Нужно выделить каждый ярус в отдельный контур освещения. После чего источники света необходимо распределить подходящим образом. Места осветительных приборов должны быть распределены так, дабы не попадать на багеты. От наиблежайшего профиля до отверстия для точечного осветительного прибора выдерживают малое расстояние — 25 мм. При одновременном использовании люстры и точечных источников света разведите их в стороны. Точечными светильниками можно подсветить отдельные зоны в помещении.

Помните, что перенасыщение натяжного потолка точечными светильниками может не только лишь плохо сказаться на наружном виде навесной конструкции, но и привести к деформации полотна.

Короткая сущность статьи

Точечная система освещения – наилучшее решение для любого помещения. Благодаря нему можно комнату умеренно наполнить броским светом, а при желании достигнуть уникальных эффектов при помощи мягенького освещения.
Точечные осветительные приборы можно оснащать различными видами ламп – накаливания, галогенные светодиодные. Более популярны последние два вида, а самым хорошим по показателям практичности, экономичности и мощности являются светодиодные лампы.
Смонтировать систему освещения полностью можно без помощи других, если строго придерживаться схемы.
Есть некоторое количество видов подключения системы освещения, любая из которых имеет свои аспекты, подробнее о которых вы сможете выяснить в соответственном разделе.

Этапы монтажа

Установка спотов включает 5 главных шагов — от выбора места расположения до подключения к сети и закрепления в гнезде.

Размещение точечных осветительных приборов

Составьте маленький проект. Довольно наброска с указанием мест расположения спотов. Трудно составить его для многоуровневых конструкций, если нужна равномерное освещение либо разделение комнаты.

Каждый уровень будет отдельным контуром. Располагать осветительные приборы друг от друга необходимо на расстоянии от 1 м. Разрыв между стенкой и наиблежайшим спотом должен быть равен 60 см. При размещении спотов удостоверьтесь, что они не касаются каркаса. Расстояние между отверстием под точечный осветительный прибор и каркасом должно составлять 30 мм (и выше). В неприятном случае потолочная конструкция может усложнить установка спотов.

Прокладка провода

Установка проводки лучше делать до установки натяжных конструкций. Поначалу разместите каркас, к которому будут крепиться листы, потом протяните проводку, за ранее решив, где будут размещены споты.

Если потолок смонтирован, задачка усложнится. Воспользуйтесь рулеткой, дабы выполнить измерения и отыскать те точки, где будут размещены споты. Нарежьте кусочки проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше приобретенных данных.

Необходимо делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В этом случае применяются мягенькие проводники: для протяжки потребуются особые инструменты. Можно сделать жесткий пруток из жесткой проволоки. На одном из его концов должен быть крюк, который дозволит захватить подходящий кабель.

Если не получится, сделайте схожий крюк на другом конце прутка. Протяните его от 1-го отверстия до другого вкупе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для организации равномерного освещения покупайте однообразные осветительные приборы: не только лишь по дизайну, но и по мощности.

Подготовка отверстий

Дабы сделать отверстия в потолке, можно пользоваться электрической дрелью либо шуруповертом. Будет нужно особая коронка по дереву (зависимо от того, из какого материала сделан потолок). Коронка должна соответствовать посадочному месту для определенного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задачка усложнится. Можно взять сверло и канцелярский ножик. Карандашом изобразите круг подходящего поперечника, размер должен быть незначительно меньше внешней части осветительного прибора. Просверлив маленькое отверстие, удалите все заусенцы, используя канцелярский ножик.

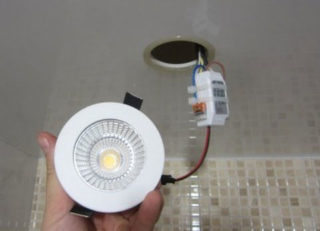

Подключение точечных осветительных приборов

Выполнив проводку по способу, описанному чуть повыше, остается подключить споты к сети. Электрическая сеть должна быть обесточена. Если осветительные приборы по дефлоту идут с проводами, задачка очень упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите посильнее плоскогубцами. Это значительно прирастит контактную площадку.

Закрепление

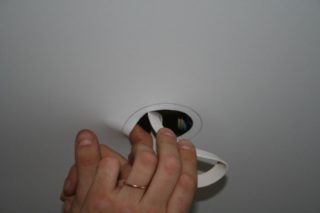

Большая часть доступных на рынке спотов крепится с помощью 2-ух скоб, расположенных по краям. Они должны быть отогнуты ввысь до упора, после этого помещены в отверстие на потолке. Удостоверьтесь, что питающие провода не попадают на данные зацепы.

Когда вставите осветительный прибор, зацепы разогнутся и прижмут устройство к потолку либо стенке. Фиксация очень надежная. В конце остается подключить главный провод к выключателю и распределительной коробке, после этого включить питание и убедиться в работоспособности спотов.

Как подключать 12-вольтовые галогенные лампы?

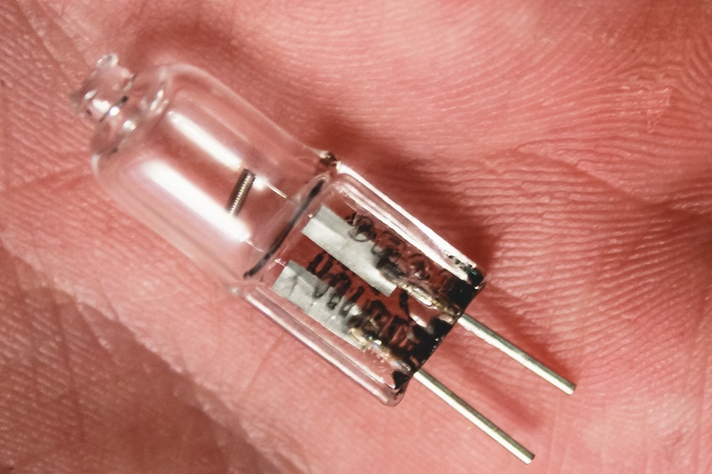

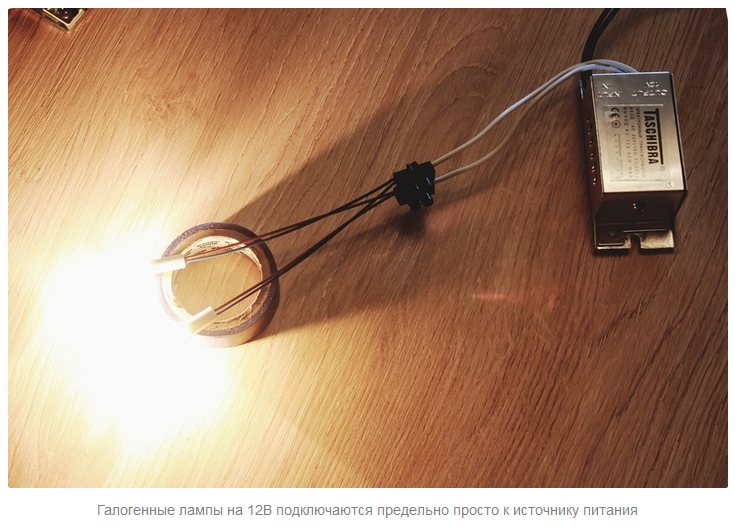

Галогенная лампа, по собственному устройству практически подобна лампе накаливания, это означает, что для неё не имеет особенного значения источник питания. Их можно подключать к сетевым трансформаторам, но почаще применяют так именуемые электронные трансформаторы.

Электронный трансформатор (ЭТ) — это импульсный блок питания, в базе которого обычно лежит, автогенераторная схема. Его основная особенность — это то, что на выходе переменное частотное пульсирующее напряжение, примерную форму которого вы видите на следующей осциллограмме.

Обширное использование обосновано вблизи преимуществ перед сетевыми 50 Гц трансформаторами, такие как:

— при одинаковой мощности размеры ЭТ в разы меньше и легче;

— нет низкочастотного рокота, как у 50 Гц братьев;

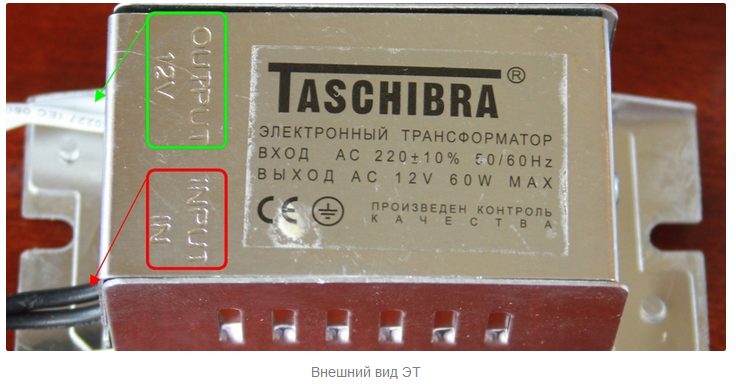

Обычный электронный трансформатор вы видите ниже. Красным цветом выделена надпись INPUT и стрелкой показаны черные провода, которые выходят из корпуса напротив неё — их подключают к сети 220В, а зелёным OUTPUT и два белоснежных провода — это выход пониженного напряжения, к этим проводам подключаются лампочки либо осветительные приборы на 12В

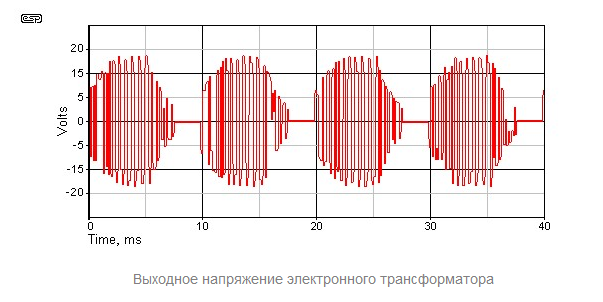

Направьте внимание на слова «ВЫХОД AC 12V 60W MAX» — это означает, что на выходе переменный ток

При подключении галогенных ламп мы лицезреем, что они работают в штатном режиме.

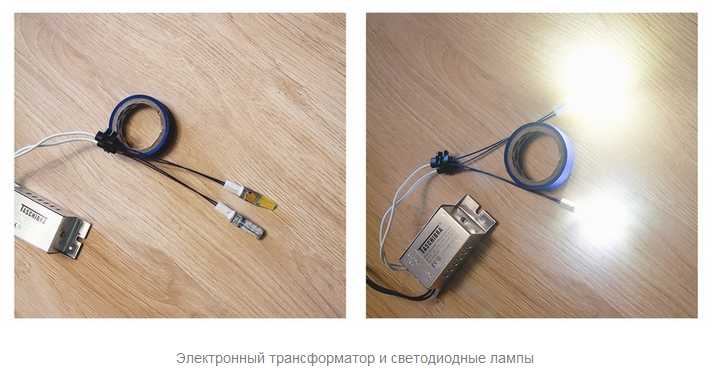

Если их просто поменять на светодиодные лампочки, они как бы тоже будут светиться, но не всё так просто.

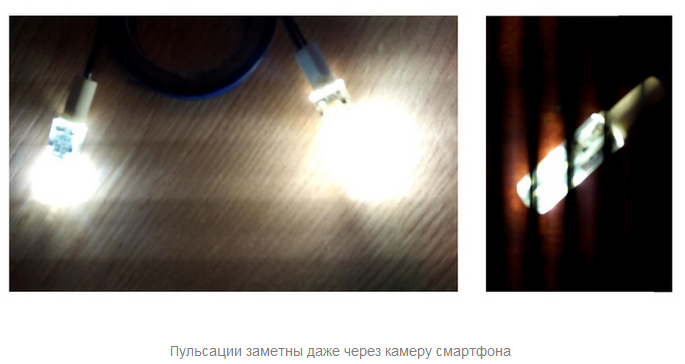

Можно следить едва-заметное мигание, на каких-либо лампочках оно посильнее выражено, а на каких-либо слабее, что связано прежде всего с пульсирующим выходным напряжением и со схемотехники самой лампы. Фотоаппарат не передаёт этих миганий, а пульсометра под рукою не оказалось, но есть обычной метод грубо оценить пульсации светового потока — камера мобильного телефона. Если в кадре есть выраженные горизонтальные полосы — то с освещением не всё в порядке, при всем этом чем поближе подносишь камеру, тем паче приметны эти полосы.

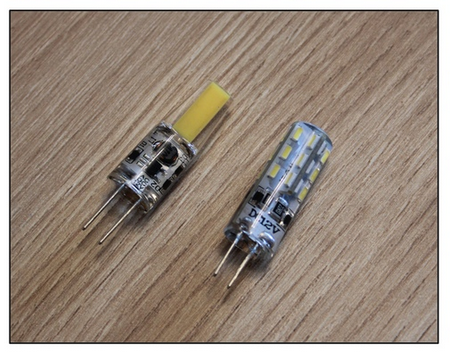

Вы могли направить внимание, что лампочки применены различные, это не просто так. Давайте разберемся как они устроены

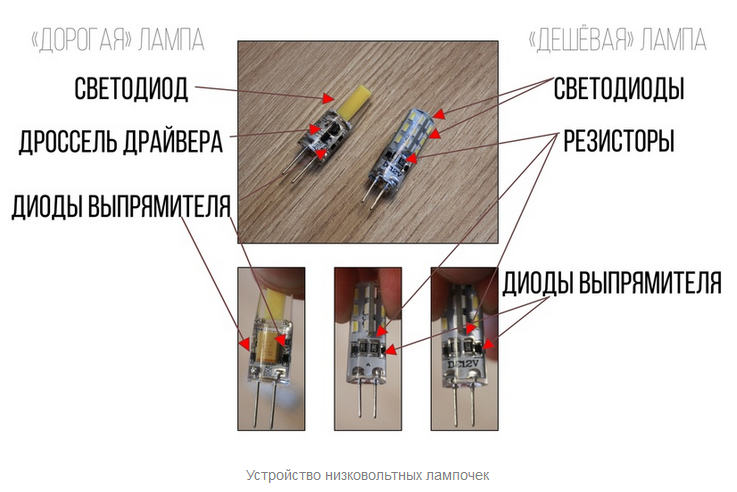

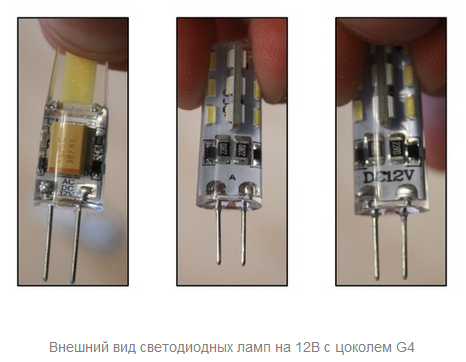

Условно светодиодные лампы на 12В можно поделить на 2 группы:

— «дешёвые и простые», в каких установлен диодный мост, резисторы и светодиоды. Диодный мост позволяет работать от переменного напряжения, а при подключении к источнику неизменного напряжения полярность не имеет значения. Резисторы необходимы для ограничения тока. Такую лампу вы видите на рисунке справа. На большом плане через силиконовый корпус-оболочку видны два резистора и диодный мост, они размещены по обе стороны печатной платы. Оболочка упругая, но довольно жесткая, отдалённо припоминает мячи-попрыгунчики.

— «дорогие и сложные», в каких ток ограничивается не резисторами, а стабилизируется при помощи импульсного преобразователя. В непосредственно этом экземпляре применяется не набор дискретных SMD-светодиодов, а отдельный кристалл, залитый желтоватым люминофором.

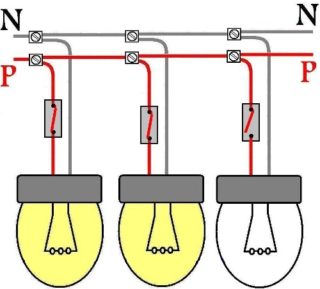

Разница между параллельным и последовательным соединением ламп

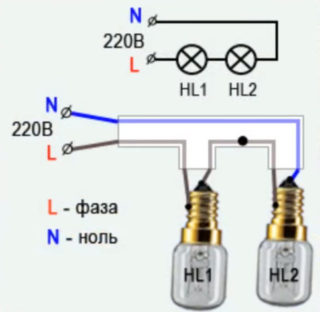

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким методом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в данном случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В этом случае несущественно, будет врубаться два либо три источника света. В большинстве случаев это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 либо же 24 Вольта.

При последовательном соединении ситуация кардинально изменяется. Напряжение питания будет разбито на количество лампочек, другими словами если сеть 220 Вольт, то на 2-ух присоединенных в последовательную цепь, источниках искусственного света, напряжение будет равно приблизительно 110 Вольт. Это необходимо учитывать при их выборе и покупке. Ещё один аспект при таком соединении связан с мощностью каждого из них. Она должна быть одинакова либо же очень близка друг к другу, т.к. при таком соединении ток однообразный на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с наименьшей мощностью, связанной одним проводом вместе, всё равно будет протекать больший ток, соответственный самой сильной нагрузке. Лампочка с наименьшей мощностью одномоментно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

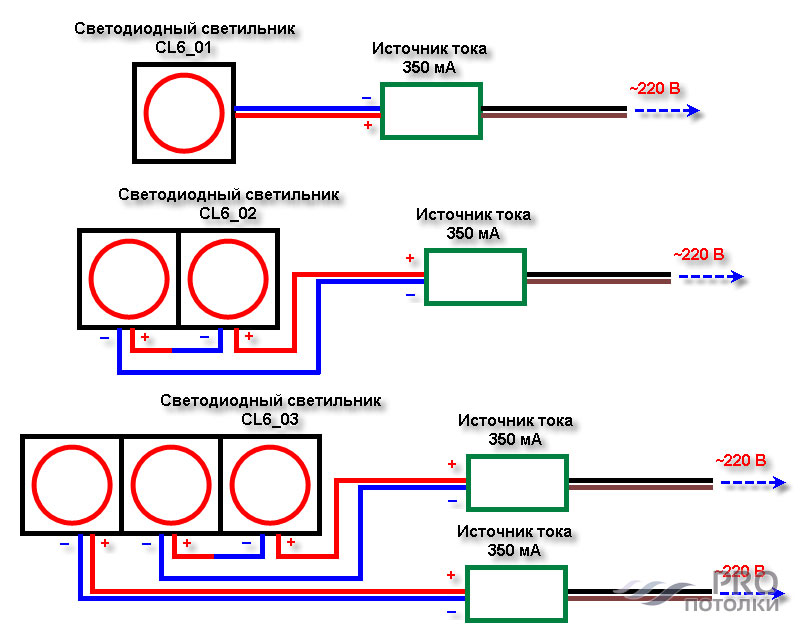

Если необходимо подключить с сети либо с розеток светодиодный источник света, то часто он состоит из так именуемого драйвера, устанавливаемого снутри корпуса лампочки. Он делает сходу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предусмотрены, только для параллельного.

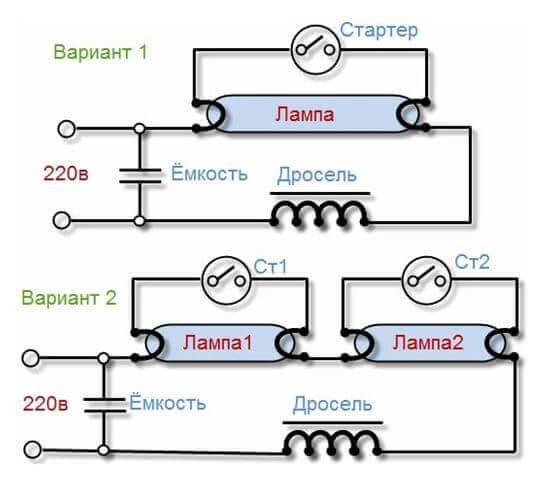

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается в большинстве случаев в растровых светильниках, так как позволяет при помощи 1-го дросселя и 2-ух стартеров обеспечить размеренную работу. При всем этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме применяется обыденный одноклавишный и разрывает своим контактом тоже фазный провод.

Читайте по теме: Какой лучше приобрести кондюк для квартиры

Что все-таки касается параллельного подключения нескольких люминесцентных осветительных приборов либо же малогабаритных ламп, работа которых базирована на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при всем этом учитывать мощность всех источников света, от которой впрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке либо же корпусе. Если, допустим, указан ток 5 А, то превосходить его значение не стоит, так как это очень стремительно приведёт в негодность сам размыкающий контакт.

Дабы на сто процентов разобраться с последовательным и параллельным подключением лампочек, советуем просмотреть видео:

Схема подключения точечных осветительных приборов на потолке

Установка точечных осветительных устройств подходит для сотворения основного освещения и дополнительной местной подсветки. Благодаря обилию патронных конструкций для монтажа могут употребляться лампочки с различными видами цоколей. Конструкция устройств довольно ординарна, потому даже новенькому в электромонтажных работах под силу разобраться, как подключить точечные осветительные приборы и выполнить правильное подсоединение их к домашней сети.

Конструкция устройств и разновидности

В большинстве случаев подключение точечных осветительных приборов делают в навесную либо затратную потолочную конструкцию, содержащую некоторое место между предварительный и чистовой поверхностью. В этих пустотах размещаются задники устройств, также проводка и другие элементы, ответственные за электроснабжение. Располагать такие осветительные приборы в ванной и других помещениях с завышенной влажностью не нужно. Один либо несколько устройств можно установить в шкаф для сотворения подсветки.

Каждый отдельный осветительный прибор содержит в себе следующие элементы:

Отражающее устройство с возможностью задания направления потока света.
Лампа. Применяются лампочки различных типов – с галогенным газом, на светодиодах, люминесцентные.
Корпус с крепежными элементами (пружинный механизм и лапки).
Внешняя панель, ограничивающая площадь. Она может иметь самые различные дизайнерские выполнения, цвета, формы (звезда, цветок и проч.), быть выполненной из разных материалов – дерева, пластмассы, металла.

По методу монтажа осветительные приборы можно поделить на две категории. 1-ые принято встраивать в заблаговременно обустроенные углубления, 2-ые – монтировать на саму поверхность средством особых зажимов. Последний вариант отличается большими габаритами, для малеханькой комнаты он не подойдет.

На эксплуатационные свойства устройства оказывает влияние и тип применяемых ламп. Галогенные варианты отличаются долгим сроком службы, яркостью и естественностью освещения, экологической безопасностью. Но у них есть и минусы: огромное потребление энергии и недостающая устойчивость к скачкам сетевого напряжения. Куда более экономны устройства со светодиодами и люминесцентные лампы. При использовании последних следует обращаться с пробиркой очень аккуратненько, так как в ней находится некоторое количество ртутных соединений. Более усмотрительным необходимо быть с галогенками: до их пробирок вообщем нельзя дотрагиваться руками.

Светодиодные лампы отличаются более высочайшей ценой из всех типов. Зато они длительно служат и отлично переносят скачки напряжения до 60 В. В продаже можно отыскать лампочки с белоснежным светом и с теплым желтым.

Материалы для монтажа

Перед тем как начинать обустраивать ниши и позже подсоединять осветительные приборы в сеть, мастеру необходимо убедиться в наличии нужных материалов и инвентаря. Будет нужно приобрести:

кабели,
выключатель света,
изоленту с термоусадочными качествами,
зажимные колодки и гильзочки для монтажа проводов.

Должно быть подготовлено требуемое число осветительных приборов и лампочек для них.

Важными аспектами выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Отлично подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести таковой кабель можно установить даже в банном помещении.

Требования к монтажу

Намереваясь устанавливать систему точечных осветительных приборов, огромное значение необходимо придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда в большинстве случаев подключаются приборы: часто это подвесные системы, элементы которых делаются из материалов, владеющих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

Огромное значение имеют надежность разводки и соединения кабелей, температура нагревания ламп. Последняя определяется их типом: для заслуги одной и той же степени освещенности светодиодный элемент должен владеть наименьшей мощностью, чем галогенка. Если были выбраны галогенные элементы либо классические лампочки с вольфрамовой нитью, необходимо в особенности кропотливо выбирать тип провода, избегая горючих вариантов.

Дабы место вокруг кабелей меньше грелось, рекомендуется монтировать светоотражающие элементы и тепловые кольца.

Пренебрежение правилами пожаробезопасности может привести к повреждению изоляционного слоя проводов и недлинному замыканию.

Схемы подключения на 220 В

Есть точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации устройств первого типа будет нужно приобрести понижающий трансформатор. Исходя из убеждений безопасности эти устройства несколько удачнее, но рассчитанные на 220 В более ординарны в подключении. Существует несколько вариантов соединения их с домашней электросетью.

Последовательное подключение

Схема последовательного подключения осветительных приборов очень ординарна и реализуется даже мастером с наименьшим опытом. Но при ее реализации существует возможность перебоев в работе системы, а при выходе из строя 1-го осветительного устройства произойдет разрыв цепи и оставшиеся осветительные приборы также закончат работать. Подключение спотов к электрической проводке тут реализуется последовательно один за одним. Рекомендуется делать цепь маленький, менее 5-6 частей.

Для восстановления работы цепи будет нужно разбирать ее и тестировать работу всех спотов попеременно. Фаза от 1-го устройства подается на следующий, а к последнему подключается нуль. За ранее фазный провод направляется на выключатель. Дабы установить тройную проводочную конструкцию, заземление подается к подходящим зажимам каждого элемента. Организовать его можно через переключатель света либо розеточное гнездо.

Схемы параллельного подключения

Данный вариант схемы подключения потолочных осветительных приборов отличается большей сложностью в реализации. При всем этом чем большее число спотов подключается, тем крупнее будут издержки временных и денежных ресурсов. Но этот способ обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности другие осветительные приборы продолжат работу. Из-за этого данный способ не теряет популярности.

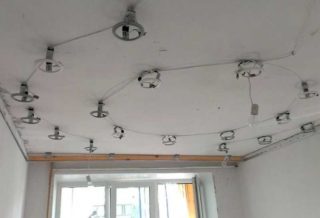

При шлейфовом подключении от распредкоробки провод протягивается к первому устройству. Кусок второго кабеля соединяется с выходом осветительного прибора одним концом и со следующим элементом – другим. Такие операции повторяются для каждого элемента. Работать все приборы будут от 1-го переключателя. Если решено выполнить разделение и поделить осветительные приборы на два блока, подключать необходимо через выключатель с 2-мя клавишами.

При лучевом подключении для каждого устройства нужна свой кабель, потому схема более тяжелая в выполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому устройству протягивают отдельный отрезок.

Подключение точечных осветительных приборов на 12 В

Электросхемы имеют схожи вид, но провод от переключателя ведут к преобразователю, а с его выходных зажимов к лампочкам. При использовании огромного числа осветительных устройств применяют двухклавишный выключатель и пару трансформаторов. Тогда схема имеет разветвленный на две полосы вид. Для плавной регуляции степени освещенности рекомендуется применять переключатель-диммер с кнопкой либо округленной ручкой.

Выбор мощности преобразователя/трансформатора

Для бесперебойной работы осветительных приборов нужна, дабы мощность устройства на 12-20% превосходила суммарный показатель подсоединенных к нему устройств. Если нужно приобрести понижающий трансформаторный аппарат, дабы подключать к нему 6 точечных осветительных частей с 40-ваттными лампочками накаливания, лучший мощностный показатель для него будет равен (6*40)*1,2=288 Вт (на практике – 280).

Для подсоединения огромного числа источников света требуются высокомощные трансформаторы, отличающиеся большенными габаритами. Часто трудно подобрать среднее место для размещения такового устройства в комнате. Можно поделить источники на две группы и к каждой подключить подходящий по мощности аппарат.

Особенности монтажа

Последовательность и набор операций для различных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки

Кабельные разводки монтируют заблаговременно, уплотняя их на потолке, но не подсоединяя к питанию. Устанавливают навесные осветительные устройства. Позже подсоединяют к ним кабели и инспектируют правильность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и составляющие, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона

Целенаправлено разметить положение будущих осветительных приборов на поверхности и потом приготовить ниши при помощи дрели, снаряженной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не стоит забывать, что кабели крепятся к базисной потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.
