Достаточно нередко обитатели личных домов, особняков либо огромных квартир сталкиваются с необходимостью включать сеть освещения с нескольких мест сразу. Ранее для этих целей применялись обыденные выключатели, а цепи освещения делили на несколько групп. Но благодаря применению современных технологий этот метод ушел на 2-ой план.
При современном строительстве и ремонте для управления освещением все почаще стали применятся проходные выключатели. В данном информационном разделе Вы можете выяснить не только лишь как подключить проходной выключатель, но, также достоинства и конструктивную особенность данных устройств.
Область использования проходных переключателей
Установка и подключение проходного выключателя полезно при управлении системами освещения в следующих случаях:
- при наличии огромных коридоров либо проходных комнат;
- при управлении осветительными устройствами при входе в комнату и конкретно около кровати;
- при монтаже освещения в огромных промышленных и промышленных зданиях;
- по мере надобности управлять освещением в примыкающей комнате;
- при наличии лестниц, соединяющих несколько этажей (почти всегда в коттеджных помещениях) и т.д..
Разглядим более детально каковы требования к монтажу электрофурнитуры, главные правила установки и какова схема расключения проходного выключателя.
Схема подключения переключателей для управления одним источником освещения с нескольких мест
Для способности управлять цепями освещения нам будет нужно следующие материалы:
- распределительная коробка поперечником 80 мм;
- 2 шт проходных выключателя;
- кабель гибкий типа ПВСнг либо ВВГнг 3х1.5;
- 5 шт клеммных зажимов типа WAGO на 2–3 контакта (либо паяльничек с оловом и канифолью);
- 2 шт подрозетники для бетона (гипсокартона).

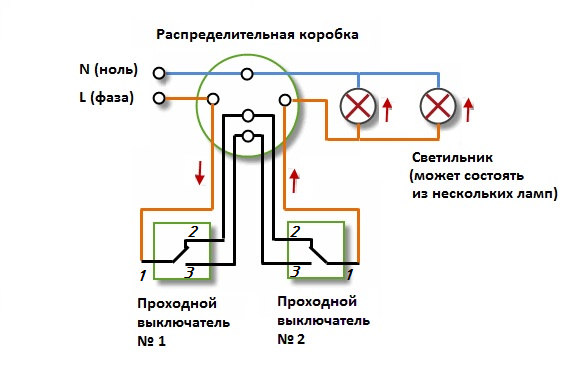

Схема подключения проходного выключателя из вышеприведенных материалов будет такая:

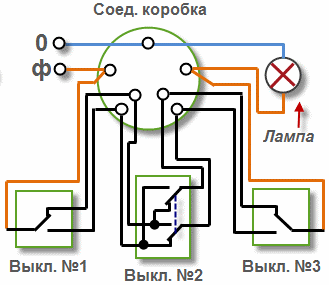

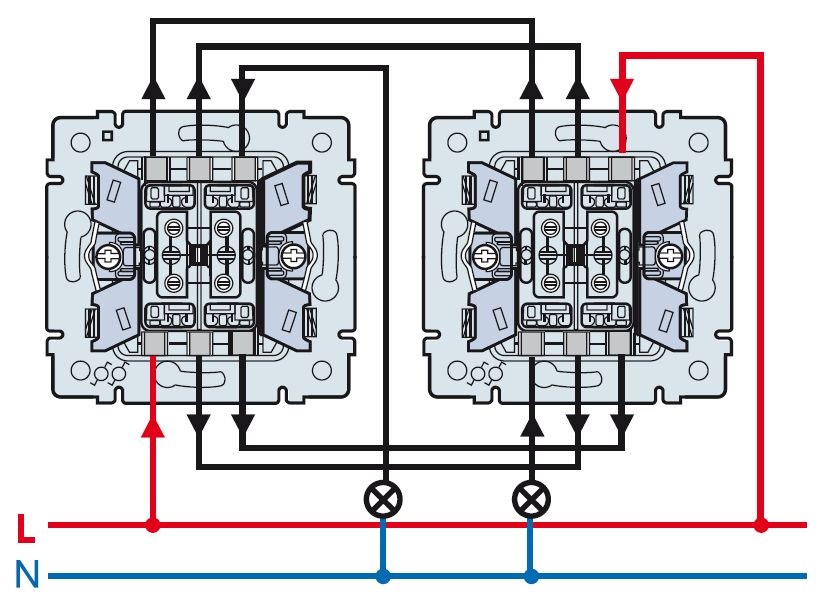

Как лицезреем на вышеуказанном фото, для управления освещением при помощи проходных выключателей нулевой провод питания в клеммной коробке соединяется с первым выводом ламп №1 и №2. Фазный провод питающей цепи в распределительной коробке соединяется с выводом №1 проходного переключателя №1. Другие два выхода переключателя №1 соединяются в коробке с выводами №2 и №3 переключателя №2 соответственно. Дальше вывод №1 нужно соединить со вторым свободным концом ламп освещения.
Вышеуказанная схема дозволит полностью производить управление системой освещения, но вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Для этих целей служит такая схема подключения проходного выключателя:

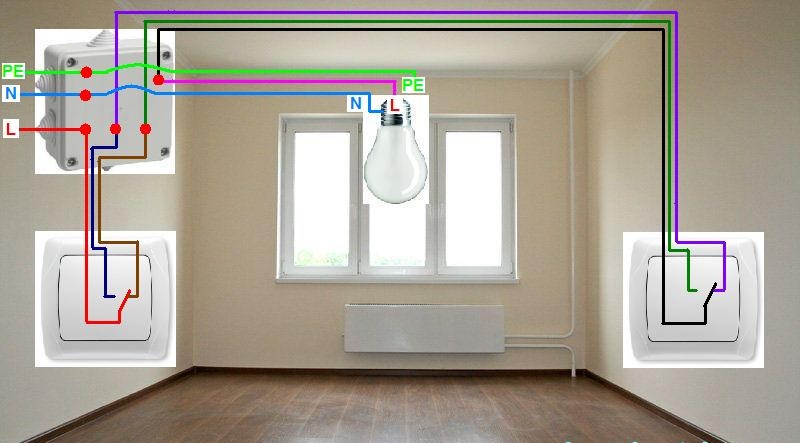

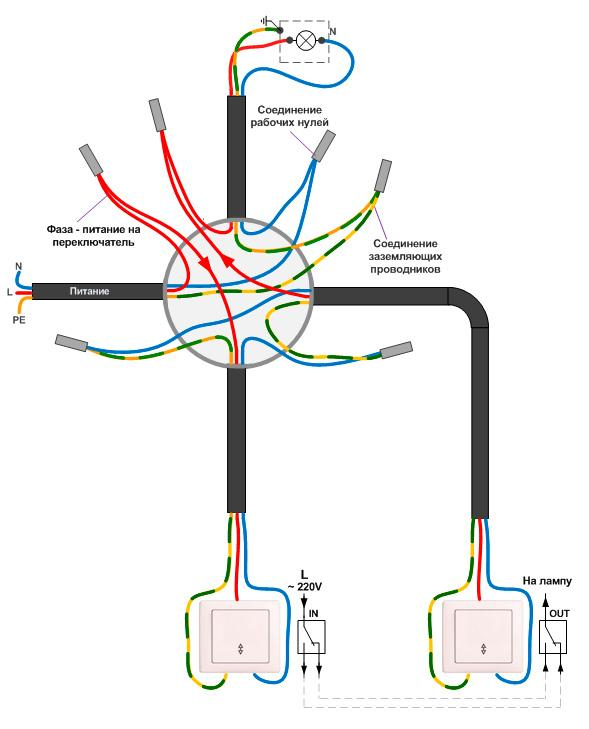

Как лицезреем из вышеприведенного фото основное отличие между 2-мя схемами — это использование трехжильного кабеля, который кроме фазы и нуля также содержит третью заземляющую жилу. Она позволяет при повреждении изоляции в оборудовании либо кабельно-проводниковой продукции отводить появившийся потенциал на контур заземления и вызывать срабатывание автоматического выключателя.
Как монтировать проходной выключатель
Для монтажа данных переключателей первостатейно нужно выполнить разметку, где будут размещаться будущие выключатели, освещение (точечные осветительные приборы, люстры, бра и т.д.) и распределительная коробка.
Рекомендуется монтировать выключатели на высоте 90 см от уровня незапятнанного пола и не поближе чем 10–15 см к дверному просвету.
После выполнения разметки можно перебегать к сверлению отверстий под выключатели и монтажу подрозетников. Для этих целей, зависимо от материала стенок, лучше применять d65 мм либо по гипсокартону d68. Фото можно узреть дальше:

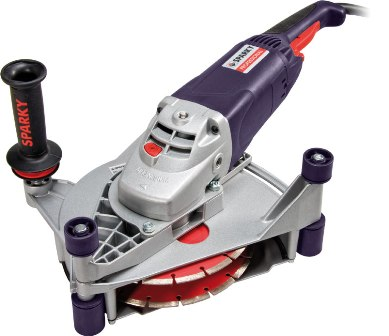

Дальше будет нужен штроборез либо болгарка с дисками по бетону d150–230. При помощи него нужно прорезать штробы для последующей закладки в них кабельно-проводниковой продукции.
Принципиально! При любом монтаже (даже в бетонных стенках) кабельно-проводниковой продукции рекомендуется использовать гофру d16–d20 мм. Это дозволит не только лишь сделать дополнительную защиту для кабеля, но также при выходе его из строя произвести его подмену без нанесения вреда выполненному ремонту.

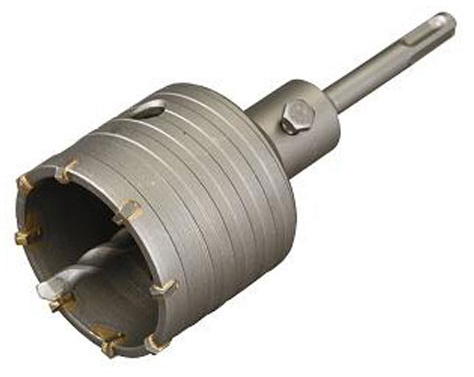

После того можно сверлить отверстие под распределительную коробку. Для этого подойдет коронка по бетону d110 мм.
После выполнения монтажных работ можно перебегать к подключению. Схему подключения мы рассматривали ранее.
Какой лучше применять кабель для подключения проходных выключателей

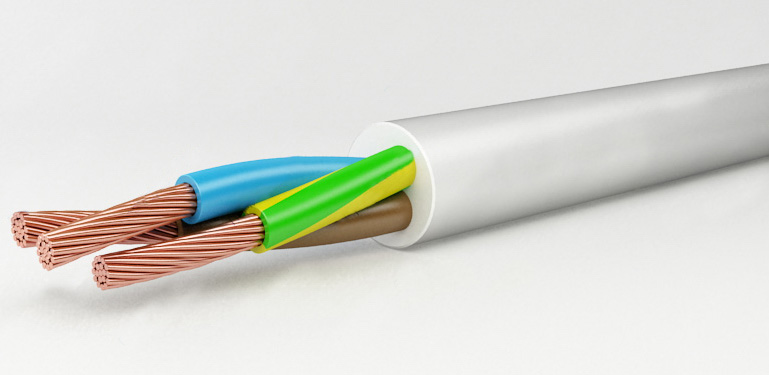

Для данной фурнитуры большая часть профессионалов сходятся во мировоззрении что лучше использовать трехжильный медный кабель с сечением 1.5 мм². К таким относятся:
- ВВГнг 3х1.5;
- ПВСнг 3х1.5;
- ШВВП 3х1.5.
Основное отличие между вышеуказанными проводами это тип изоляции и нрав токопроводящих жил.
Принципиально! При выборе кабельно-проводниковой продукции принципиально чтобы на кабеле была маркировка ГОСТ. Это вызвано тем, что если Вы покупаете кабель с сечением жили 1.5 мм² то это и будет 1.5 мм². Если же маркировка на кабеле ТУ, то реальное сечение кабеля с жилой 1.5 мм² может быть, как 1.2 так и 1 мм² либо наименее, что в свою очередь может привести к перегрузу кабеля с последующим возгоранием.
Как создавать расключение проходного выключателя в распределительной коробке
Для расключения кабельно-проводниковой за ранее нужно выполнить установка распределительной коробки. Дальше все приходящие кабеля можно соединять 3-я основными способами:
- Пайка
В данном способе 2 соединяемых провода за ранее скручивают, обезжиривают при помощи флюса, залуживают и создают пайку с помощью канифоли и олова. Данный способ считается более долгим и при неверной пайке существует возможность того, что контакт между 2-мя проводниками пропадет, что может вывести из строя проходной выключатель, лампы освещения либо в худшем случае вызвать пожар.Но в случае соблюдения технологии пайки данный способ дозволит обеспечить неопасную и долговременную работу цепей освещения в протяжении 10-ов лет. - СваркаСварка проводов осуществляется с помощью понижающего либо сварочного трансформатора. Достоинства данного способа – высочайшая надежность, так как 2 проводника сплавляются под действием огромного тока обеспечивая низкое сопротивление соединения.
- Установка клеммников типа WAGOДанный тип соединения кабельно-проводниковой продукции более резвый, а по качеству ничем не уступает пайке и сварке. Соединяемые провода просто вставляются в клеммник после этого защелкиваются зажимы и кабель накрепко закрепляется в особый паз.
Принципиально! При соединении проводов в распределительной коробке запрещено применять обыденные скрутки, так как с течением времени при прохождении электрического тока через скрутку усугубляется контакт и может появиться куцее замыкание в последующим возгоранием. Также запрещено соединять между собой медные и дюралевые провода без каких-то прокладок из других металлов.
Необходимо ли устанавливать дополнительную защиту на проходные выключатели

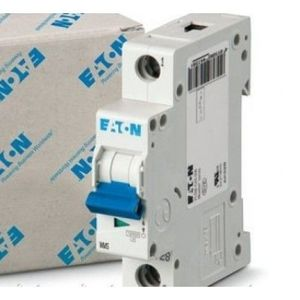

Согласно требованиям СНиП, ПУЭ, ПТЭЭП сети освещения должны быть защищены автоматическим выключателем с номиналом 6–10 А. На современном рынке более пользующимися популярностью автоматическими выключателями числятся устройства от компаний ABB, Schneider, Eaton.
Исходя из этого на каждую отдельную комнату либо офисное помещение в распределительном щитке рекомендуется устанавливать АВ с номиналом 10 А.
Механизм работы проходного переключателя
Как и обыденный выключатель, данный тип электрофурнитуры размыкает и замыкает контакты. Но в отличии от обыденных выключателей, проходной переключатель размыкая 1–2 контакты, замыкает 1–3.
Фаза с питающего кабеля подается на 1-й контакт проходного выключателя дальше она через 2-й либо 3-й контакт подается на 2-ой проходной переключатель после этого она подается на лампочку тем замыкая схему.
Непременно ли заземлять цепи освещения, в каких установлен проходной выключатель?
Согласно требованиям главы 1.7 ПУЭ: «Заземление и защитные меры электробезопасности» все железные и токопроводящие части которые возможно окажутся под напряжением в процессе использования в неотклонимом порядке должны заземлятся.
Исходя из этого, если у Вас установлены осветительные приборы, люстры, бра, железные точечные осветительные приборы то их в неотклонимом порядке нужно заземлять. Это обеспечит вашу безопасность.
Можно ли управлять освещением с более чем 2-х мест

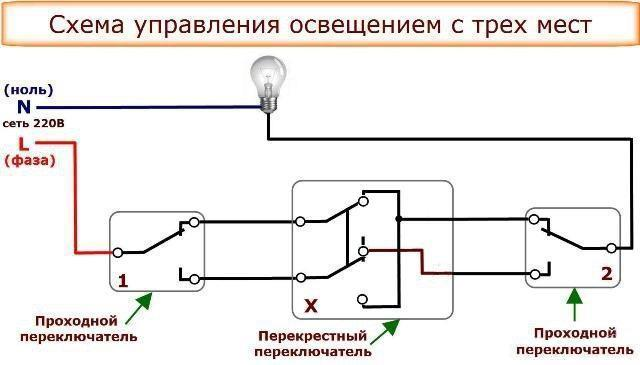

Ответ на этот вопрос — естественно да. Но для этих целей в схему нужно дополнительно включать перекрестный выключатель. С схемой управления системами освещения с 3-х мест Вы сможете ознакомится на следующем фото:
Однолинейная схема подключения данным методом смотрится так:
Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Также для подключения перекрестного переключателя нужно использовать кабель с 4-я жилами либо же с 5-ю при наличии контура заземления.
Выводы
Проходной выключатель — это современная электрофурнитура которая позволяет обеспечить управление освещением с 2-х и поболее мест. Она позволяет включать либо выключать освещения сначала и конце комнаты, вверху и понизу лестничного марша либо же управлять освещением в примыкающем помещении.
Схема подключения проходного выключателя позволяет просто его смонтировать своими руками при наличии малых познаний в электротехнике и при наличии определенного инструмента.
Принципиально! При монтаже проходного выключателя своими руками непременно сделайте проверку кабельно-проводниковой продукции на целостность с помощью обыденного мультиметра, так как случаются случаи, когда кабель может быть поврежден, в следствии чего даже при правильной коммутации схема не будет работать.
