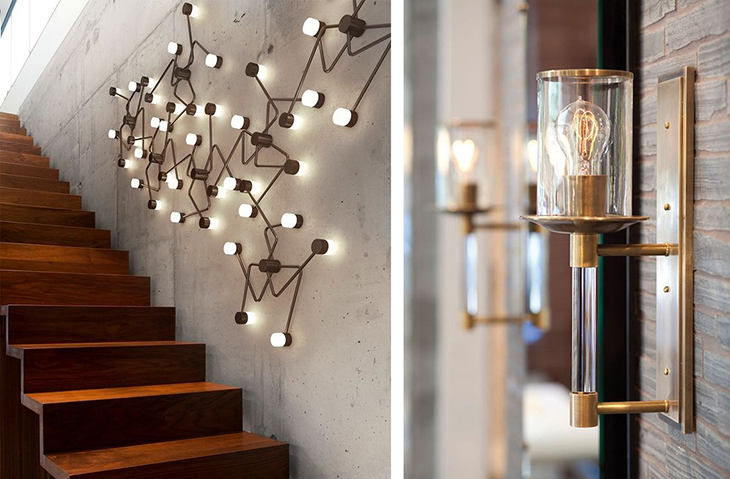

Роскошные и многофункциональные стенные осветительные приборы постоянно популярны и нужны, поражая потребителя многообразием дизайнов и технических решений. Но, приобретая схожий устройство, многие юзеры не знают, как подключить стенной осветительный прибор верно, дабы при его последующей эксплуатации не вышло неожиданных ситуаций.
Главные достоинства стенных осветительных приборов
Принципиальным преимуществом бра, монтирующихся на стенку, является:
- возможность сотворения с помощью их мягенького локально направленного освещения маленький зоны;
- формирование растерянного светового потока там, где этого просит функциональное предназначение помещения;
- акцентирование внимания на определенных элементах интерьера;
- возникновение дополнительного источника света, позволяющего читать или заниматься другим возлюбленным делом;
- возможность регулировки направления падения светового пятна;
- широкий выбор технических особенностей устройства (тип выключателя, количество и тип лампочек, метод монтажа и др.);
- использование в роли комфортного ночника в спальной зоне;
- внедрение в качестве принципиального элемента интерьерного дизайна (обилие форм, материалов и цвета).
Технические особенности выключателя стенных осветительных приборов
Выключатели имеют различную конструкцию. Есть следующие разновидности технических решений:
- провод с вилкой;
- включатель вмонтирован в стеновую конструкцию, будучи подсоединен к проходящим в ней проводам (для этого за ранее штробятся стеновые конструкции);
- дистанционное управление с применением специального пульта либо особенного шнура (при всем этом включатель размещен в корпусе стенного осветительного прибора.
Похожи на традиционные стенные бра точечные осветительные приборы. Они так же позволяют сделать луч света, направленный в определенную зону и акцентирующий внимание лишь на ней. Принцип управления схожим устройством освещения также может быть одним из перечисленных выше.
Общие принципы монтажа стенного бра
Метод монтажа и последующего подключения бра к источнику питания приблизительно один и тот же, независимо от дизайна и технических особенностей светового устройства. Последовательность выполнения работ такая:
- выявление главных задач, которые решает бра;
- покупка осветительного устройства определенной модификации;
- разметка для последующего сверления монтажных отверстий (внедрение уровня);
- сверление отверстий, дабы зафиксировать бра на подходящей высоте;
- фиксация осветительного прибора в за ранее избранной зоне его монтажа;
- реализация задач, связанных с электроподключением (подсоединение выходов);
- тестирование присоединенного бра, включение, последующая эксплуатация.
Время от времени, до того как выполнить установка осветительного устройства, юзер должен провести проводку, за ранее выполнив штробление стенок (создание канавок с целью укладки в них кабеля), проложив в них электропровода и смонтировав устройство выключения.
Как происходит подсоединение с 2 и 3 проводами

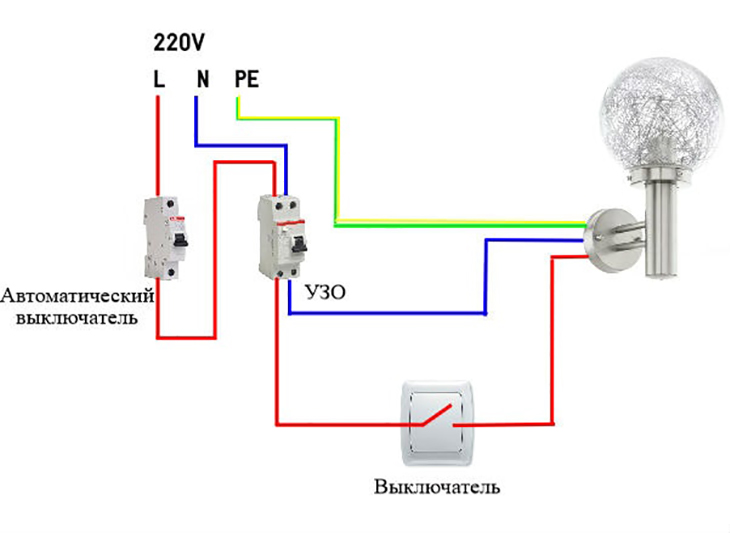

Вариант подсоединения с 3 проводами предполагает наличие провода N (нейтрального), провода L (фазы) и PE (заземления). Подключение осуществляется к подходящим вводам. Данные провода фиксируются средством клемм и прижимаются особыми болтами.
Если идет речь о 2-ух проводах, то в этом случае “фаза” (обычно провода коричневой расцветки или белоснежного цвета) крепится к клемме L. “Ноль” (провод, цвет которого поближе к синему) подводится на клемму N. С учетом количества источников света в бра, варьируется и число контактов. К примеру, если лампы 2, то выведенных проводов будет 4.
Варианты ввода в эксплуатацию бра с учетом технических особенностей его выключателя

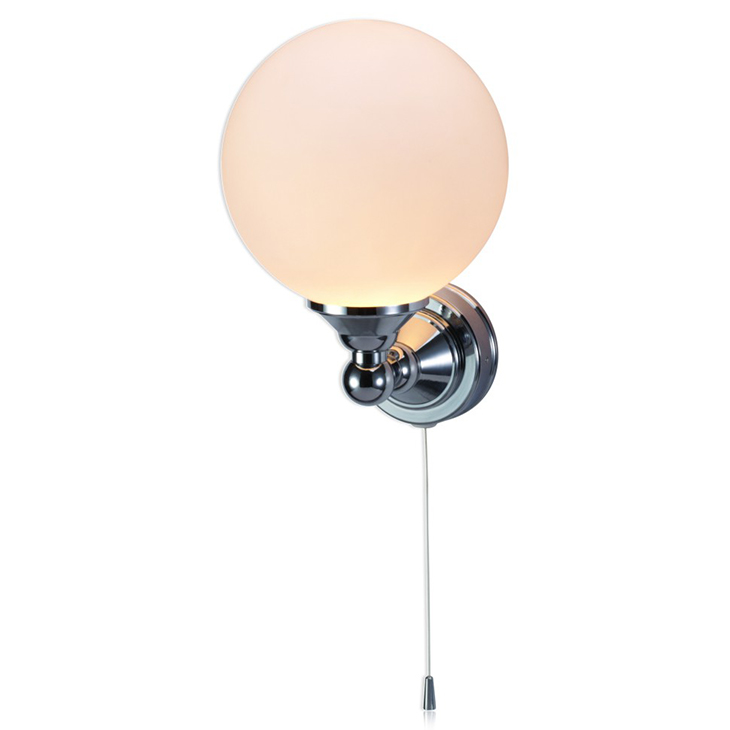

Подсоединение к электросети осветительного устройства, снаряженного выключателем в виде цепочки либо веревки, заслуженно считается более обычным в сопоставлении с вводом в эксплуатацию бра другой конструкции. Монтируют источник света на высоте от 1 метра и выше (находится в зависимости от предпочтений юзера). Для подключения довольно всего только подвести контакты к клеммам и прикрепить с учетом приложенной схемы. Лучше, дабы электрокабель к бра был подведен неприметно, будучи уложен в штробы и замаскирован. Соответственно, не пострадает интерьер помещения. В конечном итоге “земля”, “фаза” и “ноль” должны показаться на выходе.
Еще одна пользующаяся популярностью разновидность выключателя в бра – обыденный клавишный. В схожих бра есть контакты (в противовес веревке), которые юзер должен будет подсоединить к электросети. Проще всего делать это на стадии укладки проводки в помещении. Так как в этом случае осуществляется штробление стенок для монтажа не только лишь электрической проводки, но и самого выключателя. “Фазу” ввода от сети направляют на выключатель, а “земля” и “ноль” подсоединяются впрямую.

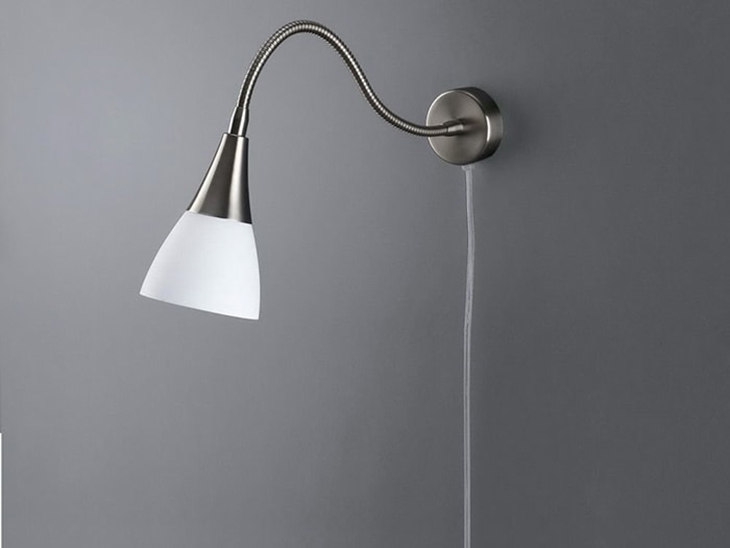

Как вариант, стенной осветительный прибор может подсоединяться к электрической сети средством электропровода, на конце которого закреплена вилка. Дабы подключить схожее бра, следует его провода присоединить к шнуру с вилкой. В этом случае отпадает необходимость в “грязных работах” (штроблении стенок) и монтаже выключателя в стенке. В саму же электроцепь может быть встроен шнур, разрывающий ее по мере надобности и позволяющий уменьшить количество выдергиваний вилки из розетки.
На чем сосредоточить внимание потребителю?
Вместе с тем, как подключить стенной осветительный прибор, юзеров часто тревожит неувязка выбора бра посреди огромного количества модификаций и дизайнов, предлагаемых производителями. Например, сильно разнятся типы лампочек, использующихся в электроприёмнике. А именно, это могут быть стандартные лампы с нитью накаливания, заполненные газом “галогенки” различных конструктивных решений, энергосберегающие люминесцентные и лампы на светодиодах.
Некоторые бра могут быть значительно ограничены в плане нагрева, так как делаются из легкоплавких либо разрушающихся под воздействием больших температур материалов. Если неправильно подобрать мощность лампочки, то отдельные декоративные элементы осветительного прибора деформируются либо расплавляются, испортив тем его внешний облик. Таким макаром, не стоит третировать рекомендуемым номиналом и вкручивать в патрон лампочку более высочайшей мощности, чем того просит производитель.
Принципиально учитывать при выборе бра:
- величину питающего напряжения;
- мощность светового потока;
- метод управления светильником;
- типы и мощность ламп, которые допустимы к использованию.
Если подразумевается установка стенного осветительного прибора в ванной либо помещении с бассейном (т.е. там, где всегда завышенная влажность), то следует дать предпочтение герметичным моделям с надлежащими выключателями и специальной защитой.
Предварительный шаг
Думая о том, как подключить стенной осветительный прибор, юзер не всегда помнит о предварительном шаге. Пригодится ряд расходных материалов, также основной набор инструментов. Сначала, это:
- дрель и сверла (с учетом материала стенок);
- дюбеля и саморезы;
- отвертки различного размера;
- индикаторная отвертка (индикатор фазы);
- плоскогубцы и ножик (для зачистки проводов);
- уровень;
- карандаш;
- лестница-стремянка (нужна не всегда).

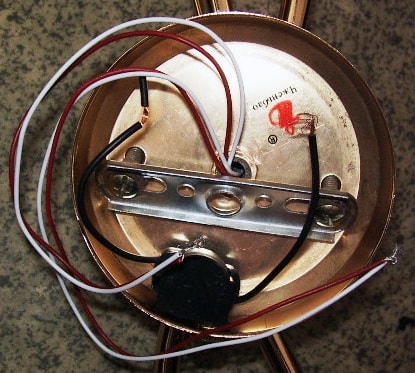

Осветительный прибор на стенку, обычно, прикрепляется к стенке средством специальной фиксирующей пластинки либо ряда отверстий, находящихся конкретно в корпусе. Принципиально очень точно разметить отверстия, выровняв осветительное устройство в согласовании с показаниями уровня либо применив лазерный нивелир. 2-ой вариант позволяет значительно облегчить процесс, оперативно выровняв как сам бра, так и удерживая на единой высоте точки размещения электрофурнитуры по периметру всего помещения.
На шаге подготовки стоит зачистить провода, также очень принципиально отключить электричество в помещении.
Сверление отверстий
Так как строй материалы имеют разные прочностные свойства, нужно верно подобрать тип сверла и инструмент. Например для бетона отлично подойдет перфоратор, а для кирпичной стенки – ударная дрель. Если стенка из гипсокартона, пластика либо древесной породы, то хорошим решением станет рядовая дрель низкой мощности. Дабы уменьшить количество пыли в помещении, при сверлении отверстий можно приложить к обрабатываемой зоне шланг функционирующего пылесоса. Тогда все маленькие частички, образующиеся при эксплуатации электроинструмента, будут поглощены им и не засорят окружающее место.
Фиксация крепежа
Масса относительно маленького стенного бра, обычно, невелика. Потому, прикрепить его можно методом применения стандартных железных шурупов и дюбелей из пластика, размеры которых должны соответствовать друг дружке. Поперечник сверла подбирается с учетом поперечника дюбеля. Когда шуруп заходит в забитый в стенку дюбель, последний расширяется, образуя надежную сцепку со стенкой изнутри.
Часто бра укрепляют в гипсокартонной стенке с воздушной полостью снутри. В этом случае подойдет дюбель особенной конструкции – “бабочка”. Снаружи он не много чем отличается от обычного дюбеля, но после того, как в него заходит шуруп, происходит сближение 1-го конца крепежа с другим. В конечном итоге, этот крепежный тандем преобразуется в супернадежный конструктив, обеспечивающий долговременную фиксацию бра в стенке.
Как дюбеля введены в стенку через за ранее просверленные отверстия, к ней прикладывается осветительный прибор (либо его монтажная часть), через который вворачиваются шурупы. Для этой цели можно применить отвертку, шуруповерт работающий от аккумов либо даже электродрель. После того, как монтажная часть бра зафиксирована, к ней прикрепляются другие элементы. По факту, сам стенной осветительный прибор – это ни что другое, как уникальная крепежная арматура, в которую потом вкручивается лампа.

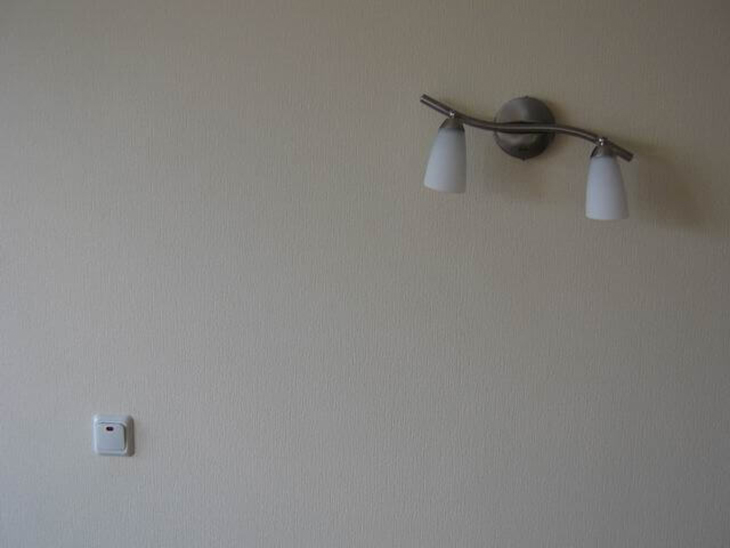

Метод монтажа стандартного бра на несколько лампочек
Сначала нужно обесточить помещение. После этого следует:
- проверка отсутствия напряжения на проводах, к которым будет подсоединяться осветительный прибор (применяется индикаторная отвертка);
- разметка отверстий крепления, зачем по уровню выравнивается основной монтажный элемент бра, а точки сверления отмечаются карандашом;
- сверление отверстий в подходящих точках, ввод дюбелей и фиксация основания средством шурупов;
- зачистка проводов (удаление оплетки от 0,5 до 1 см);
- присоединение проводов к клеммной колодке с учетом схемы;
- окончательная фиксация других частей корпуса бра.
Если осветительный прибор устанавливается довольно высоко, то не излишним станет внедрение стремянки. После вкручивания лампочки и восстановления доступа электричества в помещении, следует проверка свойства монтажа и правильного подсоединения проводов. Если нет искрения, все работает как часы, а лампа пылает умеренно, то все изготовлено правильно.

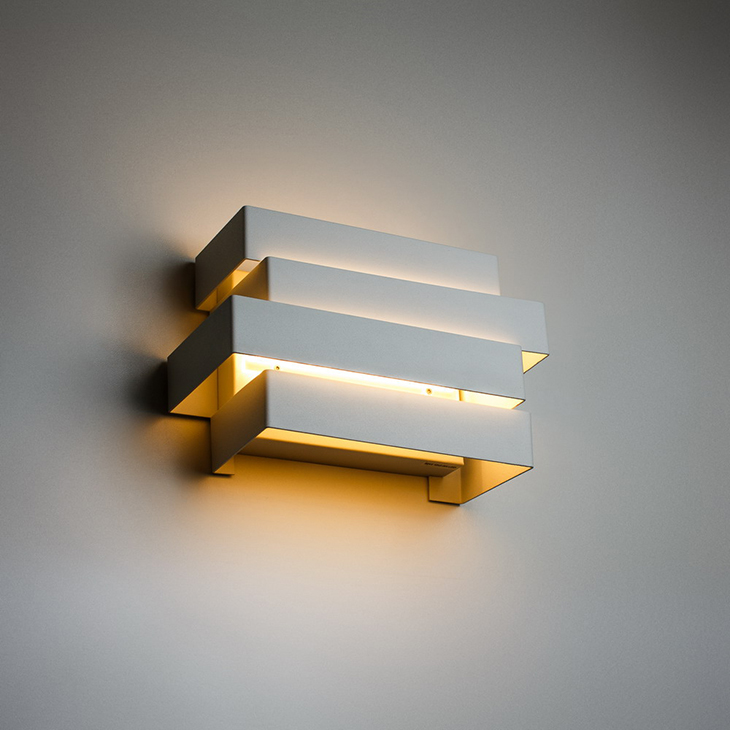

На данный момент производители предлагают большой список стенных бра для дома и кабинета. Они все предназначены для формирования комфортабельных зон с локальным освещением. До того как приобрести понравившееся дизайнерское решение, следует учитывать огромное количество причин, касающихся не только лишь его наружного дизайна и эксплуатационно-технических характеристик, но и особенностей монтажа.
Как подключить осветительный прибор через выключатель
В каждом доме либо квартире, временами появляется необходимость в проведении электромонтажных работ. Посреди них, более нередко приходится решать вопрос, как подключить осветительный прибор через выключатель. Данная операция не представляет особенной трудности, и полностью может быть выполнить ее своими руками, не привлекая профессионалов. Не считая малых познаний электротехники, нужно соблюдать определенные правила, касающиеся предварительных работ и самого монтажа. Рекомендуется еще до начала подключения обмыслить схему размещения электроприборов и нанести ее на стенку. Только после чего можно начинать прокладку проводов и установка электрического оборудования.
Предварительные работы
До работ, сначала, нужно отключить напряжение питающей сети. Для этого довольно отключить автомат и проверить устройством отсутствие напряжения.
Еще до выполнения монтажа рекомендуется избрать более лучший метод коммутации. Обычно для соединений применяются клеммные колодки либо пружинные зажимы. Дальше необходимо собрать по списку все нужные материалы и инструмент:
- Выключатель. Зависимо от потребности, выбирается одно- либо двухклавишная модель. Каждый выключатель для осветительного прибора будет незначительно отличаться друг от друга, так как схемы подключения обоих устройств различные.
- Провод либо кабель электрический. Выбирается в согласовании с техническими чертами действующей электрической сети. Следует направить повышенное внимание на количество жил, их сечение, материал и маркировку.
- Распределительная коробка. В домашних критериях обычно применяются пластмассовые пожаробезопасные изделия, не проводящие электрический ток, с маленькими малогабаритными размерами.
- Соединительные клеммы, изолента. Предусмотрены нормами ПУЭ для соединений и последующей изоляции контактов.
- Крепежные детали. Нужны для фиксации устанавливаемых изделий.
- Тестер либо индикаторная отвертка. С помощью их можно убедиться в отсутствии напряжения, так как электрическая сеть до работ должна быть вполне обесточена.
- Кусачки, пассатижи, плоскогубцы. Используются для соединения проводников между собой.
- Ударная дрель либо перфоратор. Пригодятся при устройстве сокрытой проводки в штукатурке.

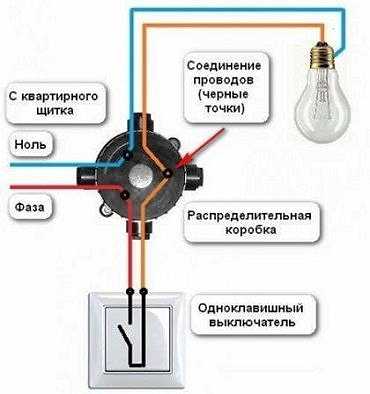

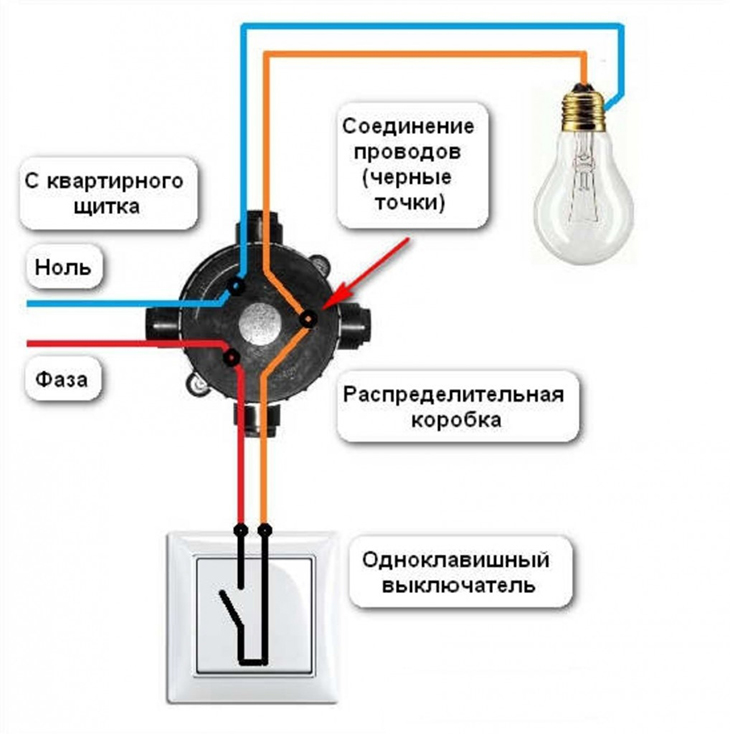

Когда подключается одноклавишный выключатель, в распределительной коробке должно собраться три провода. 1-ый питающий провод для осветительного прибора с выключателем, с напряжением 220 вольт, подведенный от пробок либо автомата. Вторым будет двужильный провод, подводимый к выключателю. 3-ий провод идет конкретно к лампе либо светильнику. Он может быть и с 3-мя жилами, если корпус осветительного прибора оборудован зажимом заземления.
После того, как все провода собрались в распределительной коробке, с них необходимо снять изоляцию и приготовить к последующей скрутке. После чего, можно перебегать к сборке схемы и конкретному подключению.
Подключение осветительного прибора и выключателя

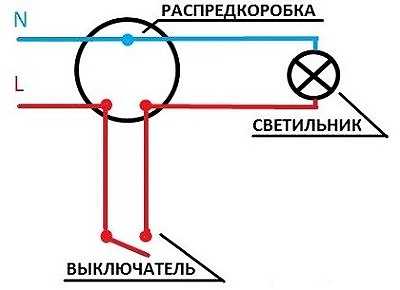

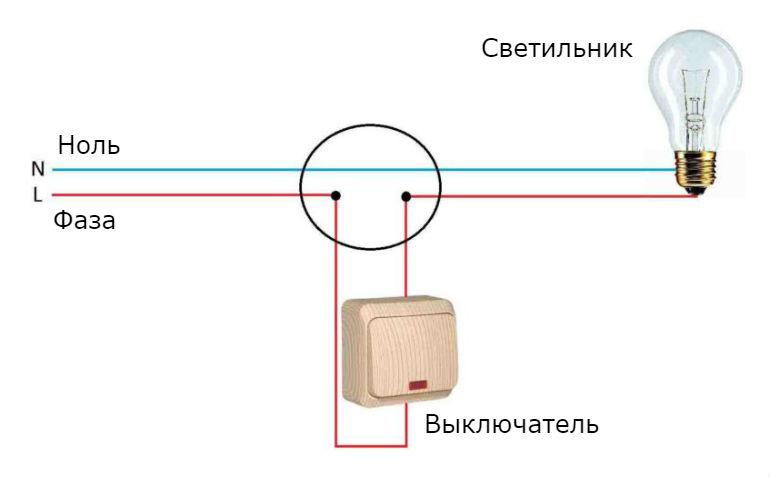

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется впрямую со светильником. Таким макаром, фаза проходя через выключатель, дает возможность включения и выключения лампы, также ремонта и обслуживания осветительного прибора.
Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, идеальнее всего, применять провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.
После чего, зрительно проверяется схема подключения. Провода должны быть верно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются при помощи плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратненько укладываются в коробку, после этого, она запирается крышкой.

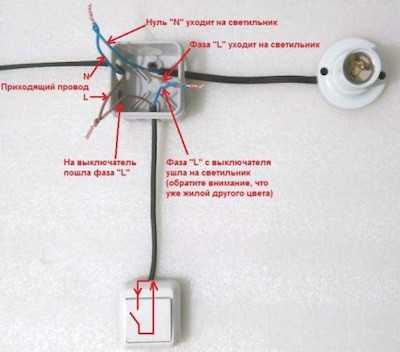

Размещение проводки в распределительной коробке осуществляется следующим образом. Сначала к ней нужно подвести общий питающий кабель, а потом другие провода, идущие к выключателю и лампочке. Один провод осветительного прибора соединяется с нулевой жилой основного провода, а другой с проводом выключателя. 2-ой провод выключателя соединяется с проводником фазы общей сети. В конечном итоге рабочие жилы лампы оказываются соединенными с общей проводкой через выключатель.
Таким макаром, решается задачка, как подключить осветительный прибор через выключатель с одной кнопкой. Данная схема лежит в базе подключений других выключателей с огромным количеством кнопок.

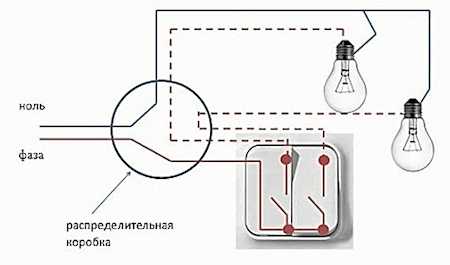

Схема подключения двойного выключателя
Неподготовленный человек при подключении двухклавишного выключателя испытывает определенные затруднения. Перед монтажом рекомендуется изучить аннотацию, как подсоединить выключатель к светильнику, дабы избежать ошибок, допускаемых новенькими.
Сначала устанавливается питающий трехжильный кабель с подключением его к защитному устройству. Один из проводов подключается к системе заземления, если она имеется в наличии. До работ вся электрическая сеть должна быть обесточена. От защитного устройства проводник запускается в распределительную коробку, после этого он подводится конкретно к двухклавишному выключателю. Припас проводов в каждой точке соединения должен быть более 10 см. Дальше в коробку заводятся провода, присоединенные к светильнику.
Концы проводов нужно очистить от изоляции, после этого соединить их между собой с учетом цветов изоляции токоведущих жил. В конце монтажа необходимо проверить корректность всех подключений. К примеру, на входе в автомат фазные провода размещаются с левой стороны, а нулевые с правой. После чего провода подключаются к контактам выключателя по схеме, нанесенной на оборотной стороне механизма устройства.

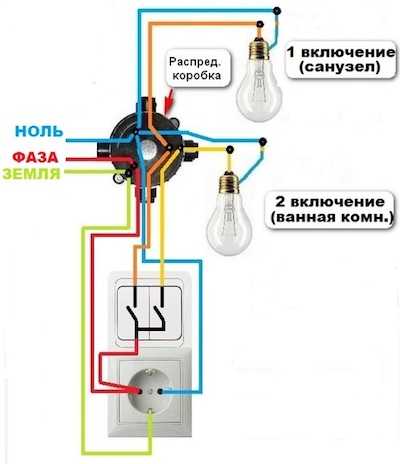

Как подключить осветительный прибор через выключатель от розетки
Подключение осветительного прибора от розетки через выключатель осуществляется по стандартной схеме. Другими словами, прерывается фазный провод, а нулевой подключается конкретно к источнику освещения.
Подключение осуществляется в определенной последовательности:
- Стопроцентно обесточивается домашняя электрическая сеть.
- Устанавливается распределительная коробка, в которую заводятся провода от установленной розетки, жилы, подведенные к светильнику и выключателю.
- Одна жила от осветительного прибора подключается к нулевому контакту, а фаза входит к выключателю. Другая фаза, которая идет от распределительной коробки также подводится к другому контакту выключателя, образуя разрыв. Из-за этого разрыва обеспечивается включение и выключение питания цепи.
Огромное значение имеет верный выбор сечения провода. Все находится в зависимости от величины нагрузки, другими словами, от количества подключаемых осветительных приборов. Неотклонимым требованием является малое сечение медного провода, составляющее 1 мм2. Для дюралевых жил это значение будет более 2,5 мм2. Не считая того, выбор сечения находится в зависимости от метода прокладки, потому рекомендуется пользоваться таблицами, дабы получить более приемлемый итог.
