Как подключить ЛЕД-светильник к 220В

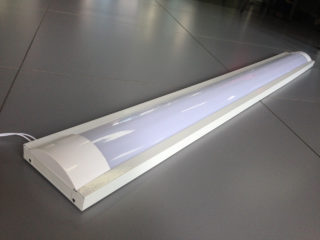

Основное достоинство таких осветительных приборов в сопоставлении с работающими от 12 Вольт в том, что их впрямую можно питать от выключателя. В итоге не требуются дополнительные денежные издержки на приобретение блока питания, также установка не вызывает сложностей. Существует несколько методов установки светодиодных осветительных приборов:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый применяется в различных ситуациях и имеет свои плюсы и недочеты.

Последовательное

Последовательное подключение применяется в этом случае, если необходимо сберечь метраж кабеля, и при всем этом к помещению нет особенных требований. Для реализации будет нужно несколько двойных либо тройных проводов. В одну цепь допускается установка менее 6 светодиодных лампочек, в неприятном случае яркость будет низкой. Если один осветительный прибор выйдет из строя, придется инспектировать работоспособность каждого, дабы убрать поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, дальше от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем спутать местами, лампы будут под неизменным напряжением, что опасно.

Параллельное

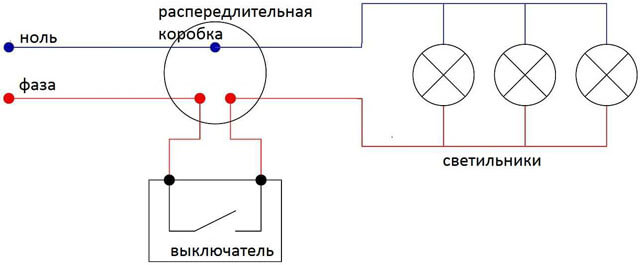

Параллельное подключение более удобное и применяется почаще. В процессе реализации каждый осветительный прибор будет выдавать яркость, которая заявлена производителем. Единственный недочет, который можно выделить – завышенный расход проводника в сопоставлении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 либо 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – высококачественного изоляционного материала. В маркировке отметка «нг» показывает на негорючесть модели. Если к помещению выдвинуты особенные требования, время от времени применяют провода с дополнительной маркировкой «ls», которая значит, что при воспламенении выделяется маленькое количество дыма.

Для подключения осветительного прибора через выключатель от распределительной коробки протягивают кабель. Его попеременно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного метода подключения в том, что даже если одна лампа выйдет из строя, цепь будет вполне работоспособной.

Лучевое

По собственной природе лучевая схема относится к параллельному подключению, нередко применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному устройству персонально. Этот метод самый трудозатратный и просит огромных денежных издержек из-за огромного количества применяемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Дальше к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на шаге проектирования принципиально решить, как будут соединены жилы с отдельным кабелем. Если ламп мало, довольно скрутки. С целью безопасности ее накрепко обжимают пассатижами и паяльничком сваривают воедино. Существует кандидатура этому методу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и только после провода тянутся к осветительным устройствам.

Схема подключения светодиодных ламп во всех случаях принципных различий не имеет.

Нужные инструменты

Для подключения осветительных устройств своими руками потребуются следующие рабочие инструменты:

• набор отверток (плоская и крестообразная);

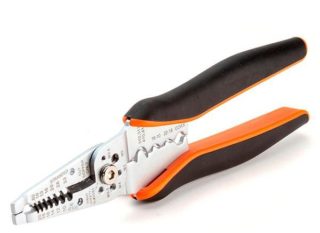

• инструмент, созданный для оголения проводов (удаления изоляционного слоя);
• плоскогубцы.

Как указывает практика, на установка устройства своими руками нужна менее 10-15 минут.

Особенности крепления и подключения потолочных осветительных приборов

Осветительные приборы со светодиодными лампами в большинстве случаев выполняются в корпусах, которые обустроены всем нужным для крепления. Трудности в установке появляются изредка, так как светодиодные осветительные приборы довольно легкие. Для этих целей применяют обычно пластмассовые либо железные дюбели, турбовинты.

Зависимо от внешнего облика и конструктивных особенностей установка определенной модели на потолок может отличаться. Метод монтажа осветительного устройства на потолок:

На месте, созданном для плафона, вблизи с выводом проводов делаются отверстия под монтажную пластинку.

Оканчивающий шаг – неотклонимая проверка работоспособности осветительных устройств.

Меры предосторожности

Во время выполнения работ необходимо держать в голове о соблюдении техники личной безопасности.

Нужно обесточить помещение и на выходе, где предстоят работы, проверить напряжение при помощи индикаторной отвертки. Также принципиально обеспечить свободное место около осветительного устройства. Если пренебречь этим правилом, лампы будут сильно перенагреваться, что приведет к резвому их выходу из строя либо возгоранию.

Как выполнить подключение потолочных осветительных приборов – аннотация по подсоединению

Самыми массово применяемыми бытовыми светильниками являются потолочные люстры и плафоны. Они отличаются достаточно легкой установкой. В этой статье мы поведаем о правилах подключения потолочных осветительных приборов, о и том, какими они бывают.

Как избрать осветительный прибор для потолка и схему подключения

Выбор осветительного прибора должен основываться на ваших потребностях в освещении.

Потолочные осветительные приборы различаются между собой по ряду характеристик:

• Количество интегрированных лампочек. Если их две и поболее, то целесообразнее будет организовать их в две группы, снабдив отдельным выключателем. Подойдет хоть какой двухклавишный выключатель – в итоге таковой схемы подключения потолочных осветительных приборов, можно будет поменять яркость освещения зависимо от ситуации.
• Тип патрона. Покупая лампочки, следует учесть тип цоколя, по другому она просто может не подойти к имеющемуся патрону.

Необходимо отметить, что патроны с цоколями Е27 и Е14 обустроены винтообразной резьбой, а другие – особенными пружинящими посадочными гнездами и контактными группами.

• Предельная разрешенная мощность, зависящая от строения осветительного прибора и материала производства.

В текущее время каждый при подключении осветительных приборов может без заморочек подобрать всякую лампочку по необходимости, главное при всем этом учесть их мощность, также внешний облик и количество входящих в осветительный прибор лампочек.

Советы по подключению

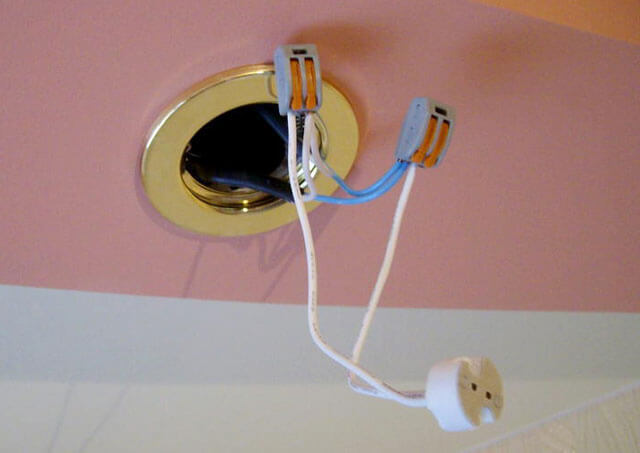

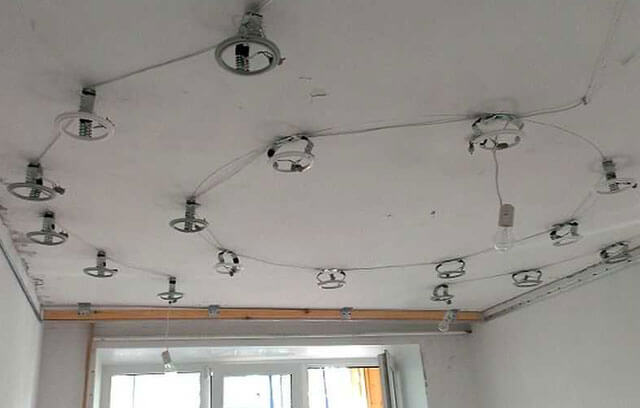

Перед тем как подключить споты, прокладывают сокрытую проводку для запитывания потолочных осветительных приборов. Концы проводов подводят, обычно, к центральной части каждой комнаты. Провод может быть трех- либо четырехжильным, и будет зависеть от метода подключения – на выключатель с одной либо 2-мя кнопками.

Перед тем как установить точечные осветительные приборы с разбитыми лампами в различные группы, необходимо две жилы подвести к выключателю, одну соединить с нейтралью, а последнюю – с заземлением.

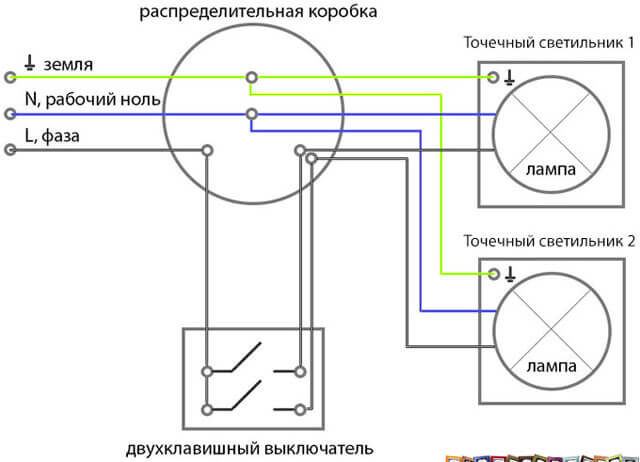

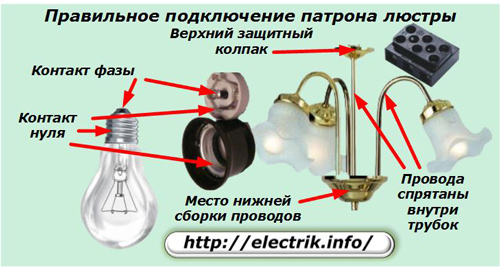

При всем этом необходимо осознавать, что нейтраль (N) – это общий провод для всех ламп, к которому подсоединяются все нулевые контакты патронов.

Фазные провода от всех групп патронов подсоединяются к внутренней проводке осветительного прибора 2-мя отдельными проводами, идущими от клеммника к определенной кнопке выключателя, а позднее – к фазе (L).

Направьте внимание, что если осветительный прибор оборудован заземляющим проводом, то определяется он по цвету – он всегда жёлто-зелёный.

Дабы регулирование точечных осветительных приборов на потолке выполнить как можно более плавным, в цепь можно встроить диммер. Он обеспечивает плавное регулирование уровня светового потока, причём не надо будет ориентироваться на количество ламп, входящих в потолочный осветительный прибор. Это даст возможность упростить схему при подключении светодиодных осветительных приборов либо всех других. Читайте также: "Какая схема подключения точечных осветительных приборов лучше – виды и методы монтажа".

В этом случае все фазные концы проводов от патронов соединяются в общий провод и подключаются к диммеру.

Имейте в виду, что при выборе диммера, необходимо учесть общую мощность лампочек осветительного прибора – мощность устройства непременно должна быть с маленьким припасом.

Аннотация по установке потолочных осветительных приборов

Если вы уже исследовали, как провести проводку для точечных осветительных приборов, можно приступать к монтажу осветительных приборов к потолку. Для этого создано несколько типов крепления.

Независимо от устройства потолочного светодиодного осветительного прибора, их цепляют на особенный крюк, тип которого определяется материалом потолка. Плиты перекрытия из железобетона, обычно, уже имеют технологическое отверстие с интегрированным креплением. При его отсутствии закладывают анкерный болт с крюком.

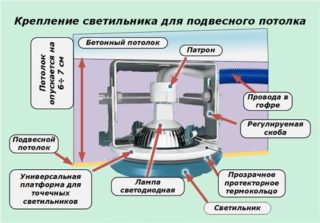

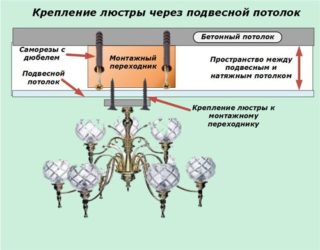

Если вы приняли решение закрепить осветительный прибор к навесному потолку, то в этом случае нужен особый крюк, либо таковой, который мог бы вкручиваться в закладные устройства.

В продаже можно повстречать осветительные приборы, снаряженные специальной крепежной планкой, которую фиксируют к потолку с помощью дюбелей и шурупов. После чего производят установка самой люстры конкретно к планке. Для этого необходимо только на потолке наметить места под отверстия, взять перфоратор и пробить отверстия под дюбели и произвести установку.

Осветительные приборы затратного типа привинчивают к потолку через отверстия, проделанные в основании корпуса.

Схема, как подключить осветительные приборы на навесном потолке, обычно прилагается к осветительному устройству. Но в любом случае до работ нужно отключить питание полосы от электросети, после этого с питающего кабеля необходимо снять 10-15 см изоляции. Будьте аккуратными, так как изоляция самих проводов должна остаться неповрежденной.

Если все крепежные элементы установлены, а люстра подвешена, то сейчас можно приступить к соединению соответственных проводов вместе при помощи клеммной колодки.

Последовательность соединения будет такой:

1. Заземляющий желто-зеленый провод подводят к клеммному отсеку «земля». Если такого обозначения не имеется, то подключение следует создавать в третье гнездо.
2. Карий провод, соответственный фазе, укрепляют к клемме L (фаза), а синий – на клемму N (ноль).

Часто окрас питающего провода и проводов осветительного прибора соответствуют друг дружке (если проектирование проводки производилось специалистами), потому выполнить ошибку в этом случае будет очень трудно.

После того как все провода будут соединены, их собирают вкупе, и вкупе с клеммником прячут в декоративный элемент осветительного прибора, в каком также спрятаны и различные крепежные детали.

В окончание

В статье выше мы тщательно разглядели, как подсоединить точечные осветительные приборы на потолке, как их избрать, и как выполнить все работы своими руками, дабы в конечном итоге освещение вышло максимально многофункциональным. Главное, придерживаться всех советов, получать только доброкачественную продукцию и быть очень осторожным. Но если вы все еще по любым причинам боитесь повесить люстру своими руками, пригласите спеца, который всю работу выполнит стремительно и отменно.

Как выполнить подключение потолочных осветительных приборов – аннотация по подсоединению

Системы подключения осветительных приборов

Выбор осветительного прибора и его подключение — далековато не самые обыкновенные задачи, как это может показаться поначалу. Магазины светотехники практически завалены разными конструкциями на хоть какой вкус. В таковой ситуации совсем не сложно выполнить импульсивный выбор, поддавшись на красоту понравившегося осветительного прибора и допустить роковую ошибку. В его покупке необходимо учесть неограниченное количество причин, а наружняя привлекательность — далековато не самое главное условие.

Как верно избрать

Дабы не промахнуться с выбором, принципиально обусловиться с нужным уровнем освещения. Есть принятые нормы, установленные СанПин. Они впрямую зависят от площади помещения и его назначения.

Как верно избрать осветительный прибор

Принципиально! Для спальни нужна 150 лк, для детской комнаты — 200 лк, а гостиной будет довольно всё те же 150 лк освещённости.

После установления нужной яркости, следует высчитать четкое количество осветительных приборов и лампочек. Световой поток отличается у каждого производителя, потому мощность — не единственное, на что необходимо направить внимание при покупке.

Принципиально обусловиться с четким количеством осветительных устройств

Уже на шаге сотворения дизайна комнаты становится ясна задумка относительно источников освещения и мест их установки. Производители предлагают большой диапазон разных осветительных приборов — от потолочный и бра, до стенных и торшеров, потому покупатели сумеют воплотить в жизнь даже самые смелые проекты.

При низких потолках комнаты лучше избрать большой тонкий потолочный осветительный прибор. Он приметно прирастит место и станет принципиальной составляющей избранного интерьера.

Тонкий потолочный осветительный прибор успешно впишется в интерьер помещения с низкими потолками.

Мощные осветительные приборы смотрятся удачнее на фоне маленьких. Маленькие — смотрятся сиротливо и некомфортно. При всем этом принципиально «не перегрузить» место объёмной люстрой, которая будет смотреться не эстетично.

Интерьер комнаты с высочайшими потолками совершенно украсит большая потолочная люстра.

Комнатам с высочайшими потолками отлично подойдут величавые хрустальные люстры

Выделяют некоторое количество видов осветительных приборов.

Навесные

Люстра является, наверное, самой узнаваемой устройством этого вида. Благодаря широкой разновидности плафонов, она способна создавать как направленный, так и растерянный свет.

Крепление делается к потолку при помощи пружины, цепи либо штанги.

Для вас это будет любопытно Типы освещения

Навесные осветительные приборы не рекомендуются к установке в помещениях с низкими потолками. Благодаря функции регулировки подвеса некоторые люстры очень безпроигрышно смотрятся над обеденным столом.

Удачное размещение высочайшей люстры над обеденным столом

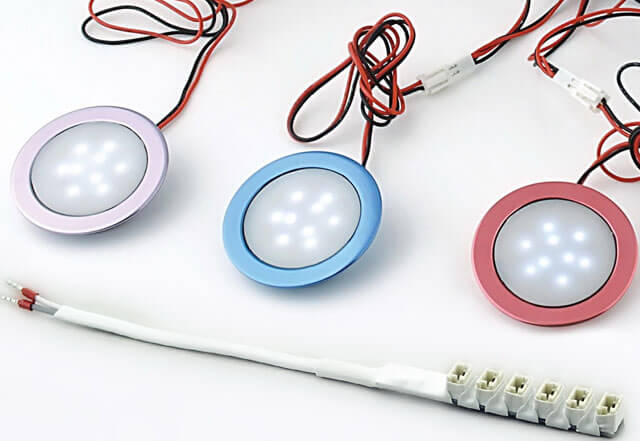

Встраиваемые

Нередко применяются в купе с навесноыми либо натяжными потолками. Главное достоинство — небольшой размер. Встраиваемые осветительные приборы не требуют много места и совсем не уступают в количестве света своим более мощным соперникам.

Затратные

Реальная находка для комнаты с низкими потолками. Такие осветительные приборы имеют неограниченное количество вариантов и подходят для любого интерьера. Их достоинство — компактность.

Гибкие

Такие осветительные приборы в большинстве случаев применяют в роли подсветки. Светодиодные ленты успешно смотрятся на потолочном плинтусе.

Споты

Их нередко именуют софитами. Прекрасно подойдут тем, кто по любым причинам обязан отрешиться от натяжного потолка с встраиваемым светом. Споты в состоянии создавать поворотный узконаправленный свет, создавая уютную атмосферу.

Какие инструменты необходимы для подключения

Для монтажа осветительных устройств необходимо иметь при для себя ряд неотклонимых инструментов:

• Отвёртка;
• Клеммы;
• Кабельный ножик либо хоть какой другой инструмент для снятия изоляции.

Они позволят выполнить подключение всех светодиодных осветительных приборов своими руками.

Аннотация

Установка осветительного прибора и его подключение — не самое сложное задание при правильном подходе. Полностью реально подключить потолочный осветительный прибор своими руками. Особенное место занимает подбор и установка выключателя.

Принципиально! Нельзя путать порядок подключения. В неприятном случае на лампе всегда будет напряжение.

Одинарный выключатель

Стандартный выключатель — один из самых обычных в подключении. Для этого необходимо попарно соединить домашнюю проводку и контакты осветительного прибора. В данном случае нулевой провод подключается к нулю распределительной коробки. Фазный — поначалу к выключателю, а позже к фазному проводу осветительного устройства.

Двойной выключатель

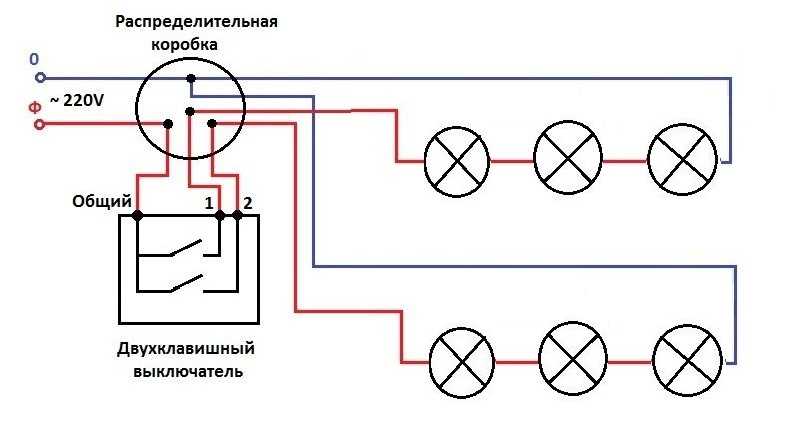

Этот метод подходит для монтажа многоламповых люстр и осветительных приборов. Делается это для регулирования нужного уровня освещённости. Принципиальным условием является количество проводов осветительного прибора. На это следует направить внимание при покупке.

Сначала подключения следует поделить провода устройства на две секции. 1-ая пойдёт к нулевому проводу, а 2-ая к фазным. Итогом станет трёхрежимный уровень освещённости.

Для вас это будет любопытно Замена патрона в осветительном приборе

Выполнение подключения потолочных осветительных приборов своими руками — очень распространено. Для этого существует 3 фаворитных варианта монтажа.

Последовательное подключение

Самый обычной метод установки осветительного прибора. У него есть много недочетов. К примеру, в случае перегорания одной из лампочек — другие тоже выходят из строя. Работать они будут в неполную силу.

Схема последовательного подключения ламп осветительного прибора

Провода фазы нужна поочерёдно подсоединить к каждой лампе, а на выходе — к нулевому проводу. В случае с трёхжильной проводкой, 3-ий провод («земля») подключают к клемме каждой лампочки. Таковой провод является защитным и находится в розетке либо выключателе.

Параллельное подключение

Невзирая на огромное количество проводников и сложность монтажа, таковой метод является самым пользующимся популярностью. При параллельном подключении все лампочки работают на полную мощность. Воплотить его можно следующим методом:

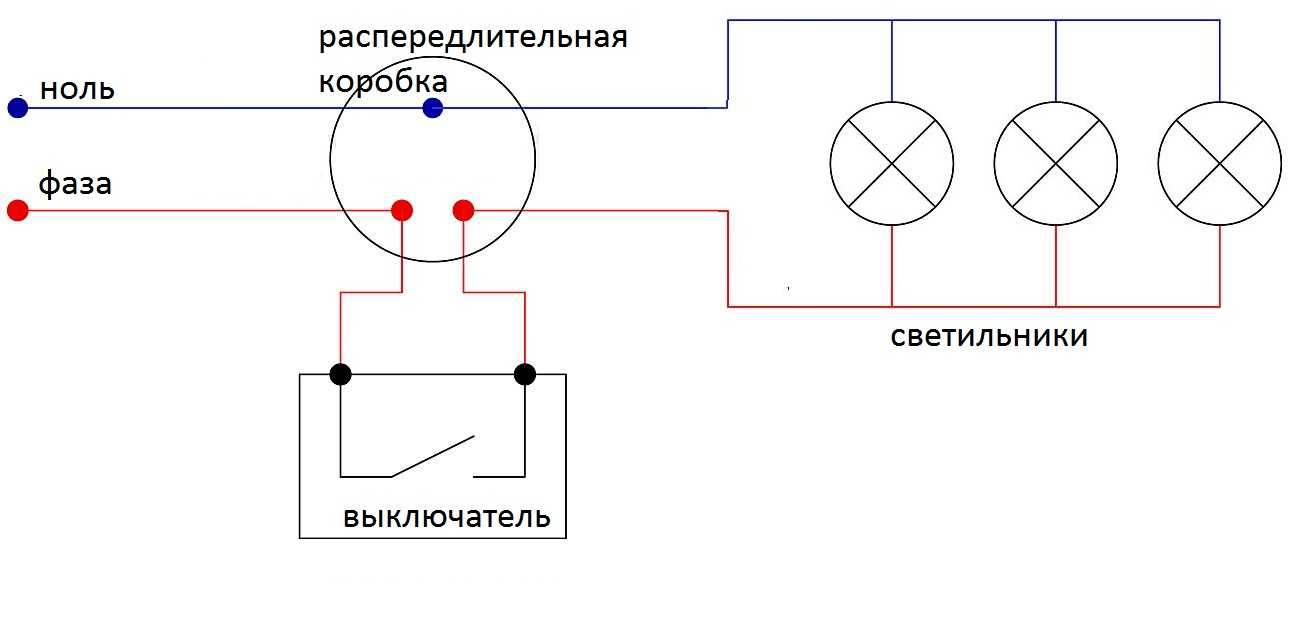

Провод распределительной коробки подаётся на лампочку, к выходу которой подключается другой провод, идущий к следующей лампочке. Таким макаром замыкаются все осветительные приборы.

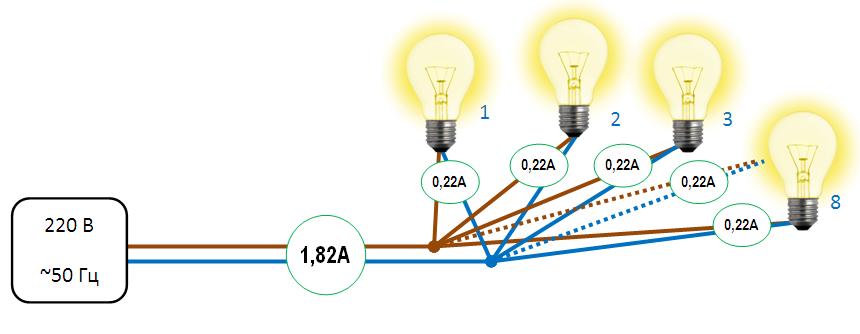

Схема параллельного подключения

Лучевое подключение

Этот метод — самый надёжный, но дорогостоящий, т. к. клемники Wago — не из дешёвых. В данном случае кабеля будет нужно много. Каждый его проводник оснащается разъёмом для проводов и подключается. Этот вариант неплох тем, что при выходе из строя одной из лампочек, все другие продолжат свою работу. Он предполагает не просто скрутку проводов, но и последующую сварку.

Методы того, как подключить осветительный прибор, стопроцентно зависят от самого осветительного устройства, выключателя и домашней проводки.

Схема лучевого подключения

Пользующиеся популярностью ошибки при подключении осветительного прибора

Перед монтажом осветительного устройства необходимо пристально ознакомиться с самыми частыми ошибками, дабы их избежать.

• Мигание выключенных ламп.

Это происходит при неверной подаче проводов на выключатель. Он должен разрывать «фазу», а не «ноль». В случае неправильного подключения напряжение будет всегда находиться в патроне, даже в выключенном состоянии. Это чревато ударом тока во время замены лампочки.

• Некорректная установка двойного выключателя.

Люстра не будет работать нормально, если её входящий провод подключить к «выходу» выключателя. Обычным языком, при нажатии каждой кнопки двойного выключателя поочерёдно будут врубаться обе секции, а при повторном нажатии на одну из кнопок будет выключаться весь свет. Это очень распространённая ошибка. Для её решения необходимо поменять местами обе фазы.

• Перепутывание фазы и нуля.

Для вас это будет любопытно Особенности патрона е14

Очень нередко случается, что в осветительном приборе нормально работают не все лампы, а другие светят недостаточно ярко либо не врубаются совсем. Это происходит из-за того, что спутаны фаза и ноль. Новенькие нередко подключают к первой секции ноль заместо фазы, что приводит к работе только одной секции из 2-ух. 2-ая так и не будет работать, ведь на неё не подан ноль.

Техника безопасности

Подключение люстр и светодиодных осветительных приборов своими руками предполагает соблюдение установленной техники безопасности.

Все электроприборы должны быть сделаны из высококачественных материалов. Не считая этого, следует придерживаться нескольких неотклонимых советов:

• Работу по монтажу осветительных устройств и устройств следует проводить только при отключенной электроэнергии. Несоблюдение этого правила может привести к порче оборудования, тяжёлым травмам и смертельному финалу.
• Перед тем, как подключать осветительный прибор, необходимо удостовериться в исправности всех вспомогательных устройств и вещей (перчаток, устройств замера и т. д.)
• Нужна оценить сложность и масштаб проводимой работы.
• Не помешает ознакомиться с аннотацией по монтажу осветительного устройства. Требования многих производителей отличаются друг от друга, а сам установка определённой лампы либо люстры может иметь дополнительные советы.
• Ни при каких обстоятельствах нельзя проводить установку осветительных приборов под напряжением в помещении с высочайшей влажностью. При монтаже освещения бассейна либо всех других подводных устройств следует кропотливо смотреть за напряжением устройства. Оно не должно превосходить 12 В.
• Во время монтажа уличных осветительных приборов либо замены и подключении ламп в помещении с очень высочайшими потолками (более 5 метров) не следует воспользоваться стремянкой либо приставной лестницей. В таких ситуациях лучше пользоваться краном либо другим верхолазным сооружением.

Подключение осветительного прибора своими руками — нетрудная задачка при соблюдении схем и должном отношении к технике безопасности. Выбор метода находится в зависимости от критерий помещения, предпочтений и дизайнерского решения.
